Электросхема ваз 2109 и 21099 карбюратор и инжектор

Работа в салоне

Это самый трудный этап работы своими руками, поскольку:

Проводка ВАЗ 21099 на инжектор панели приборов соединяется с новой после перепайки разъемов

Меры предосторожности

При работе с электрооборудованием следует соблюдать меры предосторожности:

1. Ознакомиться с требованиями, которые содержит штатная инструкция;
2. Отсоединить АКБ;
3. Работу с клеммами и контактами осуществлять в резиновых перчатках, чтобы избежать ненужного загрязнения.

Замена колодки

Сложность предстоящей работы заключается в том, что на старых моделях колодки жгута проводов панели приборов сделаны на 9 контактах. И чтобы не менять еще и ее, можно воспользоваться старой.

Колодка на 9 контактов, которую предстоит заменить

Схема приборов, подключенных на колодку

Пошаговая инструкция замены колодки выглядит следующим образом:

1. провод, передающий показания от датчика скорости, должен быть подключен к 9 контакту колодки (на схеме обозначен как СП);
2. сигнал Check Engine поступает на 8 контакт колодки (БП);
3. датчик расхода топлива передает информацию на маршрутный компьютер (ЖЧ);
4. диагностическая колодка подключена к ГБ, и взаимодействует с БК;
5. электронный тахометр получает информацию от ЭБУ и выводится на 2 контакт колодки (на схеме КП);
6. разъем РЧ отвечает за питание 12 В, а также за включение реле стартера. К нему же привязана и работа Check Engine;
7. пуск стартера осуществляется через замок зажигания, а ПЧ разъем задействует дополнительное реле при повороте ключа в положение «Стартер»;
8. питание замка зажигания 12 В перераспределяется на приборную панель через разъем ГП. Также подает питание на ЭБУ и на бензонасос для запуска двигателя;
9. за информацию уровня бензина в баке автомобиля отвечает разъем Р.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

• соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
• в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
• в случае отсутствия щелчка сразу меняем его целиком;
• отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
• извлекаем устройство и делаем визуальный осмотр жиклера;
• промываем и продуваем жиклер от возможных загрязнений;

Извлечение элементов для проверки

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

1. Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
2. В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

• Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
• Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности

Более наглядно о проверке вы можете узнать из видео, представленного ниже

https://www.youtube.com/watch?v=O96fpbNpk4Y

Замена элемента

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

• снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
• от вывода клапана отключаем блок электропроводки;
• полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;

Детали мелкие – старайтесь не уронить

• клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
• новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
• подключаем жгут проводов;
• возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание

Схема зажигания 2109

В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
2. Также следует произвести . В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
3. Помимо этого, нужно и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

https://youtube.com/watch?v=RUl65pclHjA

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Как ускорить дворники в прерывистом режиме?

Если задаетесь вопросом о том, как сделать дворники быстрее на ваз 2114, то стоит обратиться к особенностям дворников. На данном авто присутствует 3 режима дворников, а именно прерывистый, быстрый и нормальный.

Прерывистый и нормальный режим подразумевают движение щеток с одинаковой скоростью, которая несколько меньше, чем в быстром. Можно сделать так, чтобы скорость в прерывистом режиме была максимальном, но в таком случае в быстром режиме она снизится. По факту для этого нужно поменять местами провода в разъеме, к которому подключаются дворники. Для того, чтобы определить, какие именно провода поменять, стоит посмотреть схемы.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

• топливного бака и топливопровода;
• топливного насоса;
• регулятора давления топливной смеси;
• рампы и форсунок;
• дроссельной заслонки;
• фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

• индикаторы рампы и форсунок;
• регулятор положения дроссельных клапанов;
• регулятор холостого хода;
• датчик температуры охлаждающей жидкости;
• датчик расхода воздуха;
• датчик скорости;
• датчик концентрации выхлопных газов;
• управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

• желтые – габариты;
• красные – стоп-сигнал;
• голубой – задний ход;
• оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Схема подключения стеклоподъёмников на ваз 2109

Надоело поднимать стекла обычными «веслами»? Тогда поставьте уже электрические стеклоподъесники воспользовавшись схемой подключения электростеклоподъемников на ваз 2109.

[epcl_button label=»Полная версия схемы» url=»https://provaz2109.ru/wp-content/uploads/2020/01/shema-podkljucheniya-steklopodjomnikov-vaz-2109.jpg» type=»flat» color=»blue» size=»large» icon=»fa-file-image-o» target=»_self» rel=»dofollow»] [epcl_button label=»Загрузить схему» url=»https://provaz2109.ru/wp-content/uploads/2020/01/shema-podkljucheniya-steklopodjomnikov-vaz-2109-3.zip» type=»flat» color=»green» size=»large» icon=»fa-arrow-circle-down» target=»_self» rel=»nofollow»]

Числовые обозначения на схеме

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Проверка работоспособности клапана

Необходимо включить зажигание, но не запускать стартером двигатель.

На электромагнитном клапане есть вывод, с которого мы стаскиваем наконечник провода. Теперь запорная игла будет выдвинута вперед и тем самым препятствовать подаче смеси топлива, необходимой для работы холостого хода.

Месторасположение клапана на карбюраторе

Дальше проделываем прямо противоположную операцию, то есть подаем напряжение. Если послышался щелчок, значит, игла уже втянута внутрь корпуса, и подача топлива возобновляется. Это дает нам понимание того, что клапан работает исправно. Для более подробных сведений просмотрите публикацию о схеме электрической проводки ВАЗ 99.

Обратите внимание! Для удобства работы вооружаемся схемой электропроводки. На фото ниже представлена цветная проводка ВАЗ 21099 на карбюратор в люксовом исполнении — высокая панель. Цветная схема (2500х1800) для помощи в поиске неисправностей и обслуживания электрических компонентов

Цветная схема (2500х1800) для помощи в поиске неисправностей и обслуживания электрических компонентов

В том случае, если щелчка не последовало, значит, присутствуют какие-то неисправности в работе либо самого устройства, либо электрической цепи.

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация :

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок)

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

2 Ответ от maik 2009-12-16 19:38:20

• maik
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-25
• Сообщений: 187
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок)

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

можно также проверить массу на приборку . ( масса это сила ))) от нее все беды .

3 Ответ от ils 2009-12-17 06:58:25

• ils
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-06-16
• Сообщений: 540
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Согласен с maik-ом — скорее всего масса отошла. Крепится оная под торпедой сверху над местом где рулевой вал прикручивается к кузову. Второе место — реле от замка зажигания. Я видел двух видов такие релюшки — на одних есть язычок, который надо к кузову прикрутить(в подкапотном пространстве такая стоит — реле стартера кажись), на вторых выведен черный провод — он должен на кузов идти куда-нибудь. На сваей проверял — как только масса пропадала с этой релюшки — вся приборка умирала, дворники тоже не пахали.

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Судя по количеству всего и сразу, смею предположить:

-контактная группа замка зажигания

-банально вылетела одна из колодок (вродь красная) из блока со стороны салона

-залитый блок тоже вариант

ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Кстати, еще вопрос ща вспомнил: «фары» именно ФАРЫ (ближний,дальний) или габариты? И, машина вообще заводится? просто если габариты горят, но машина не заводится, то 90% реле зажигания либо контактная группа (или их проводка). У меня был такой случай.

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация :

Второй вариант электросхемы ВАЗ-21093

1 — блок-фары; 2 — моторедукторы очистителей фар; 3 — противотуманные фары: 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель лампы освещения моторного отсека; 7 — датчик включения электродвигателя вентилятора: 8 — наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов; 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омывателя фар; 12 — электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омывателя ветрового стекла; 14 — электродвигатель омывателя стекол; 15 — датчик сигнализатора недостаточного уровня масла; 16 — генератор; 17 — датчик сигнализатора недостаточного давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания; 20 — электромагнитный клапан карбюратора; 21 — лампа освещения моторного отсека; 22 — датчик-распределитель зажигания; 23 — блок управления электромагнитным клапаном карбюратора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 — аккумуляторная батарея; 33 — реле включения противотуманных фар; 34 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 — монтажный блок; 36 — выключатель лампы сигнализатора включения стояночного тормоза; 37 — выключатель стоп-сигнала; 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя: 42 — дополнительный резистор электродвигателя отопителя; 43 — переключатель вентилятора отопителя; 44 — лампа подсветки рычагов отопителя; 45 — моторедукторы электростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — выключатель очистителей фар; 49 — выключатель электростеклоподъемника правой передней двери; 50 — выключатель зажигания; 51 — выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 — колодки для подключения к элементам обогрева передних сидений; 54 — выключатель элемента обогрева правого переднего сиденья; 55 — выключатель элемента обогрева левого переднего сиденья: 56 — реле включения элементов обогрева передних сидений; 57 — предохранитель цепи элементов обогрева передних сидений; 58 — выключатель ламп освещения приборов: 59 — подрулевой переключатель; «50 — лампа сигнализатора включения элемента обогрева заднего стекла; 61 — выключатель элемента обогрева заднего стекла: 62 — лампа сигнализатора включения противотуманных фар; 63 — выключатель противотуманных фар; 64 — лампа сигнализатора включения ламп заднего противотуманного света: 65 — выключатель ламп заднего противотуманного света: 66 — боковые указатели поворота; 67 — выключатели плафона на задних стойках (на BA3-21083 — не устанавливаются); 68 — выключатели плафона на передних стойках; 69 — плафон индивидуального освещения салона: 70 — плафон; 71 — выключатель ламп наружного освещения; 72 — комбинация приборов; 73 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 — выключатель аварийной сигнализации; 75 — лампа сигнализатора включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задние фонари: 78 — колодки для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Справочно: Но это если рядом будет проложен и новый жгут проводов, а это сделать не удастся, пока не будет демонтирована старая проводка.

1. Вооружаемся блокнотом и ручкой;
2. Записываем расположение клемм и проводов.

Совет: Хорошо если в этот момент рядом будет инструкция, чтобы вы понимали, какие именно электрические цепи защищаются конкретным предохранителем.

Замена проводки

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
2. Вместо него продеваем новый комплект;
3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
2. Звуковой сигнал;
3. Электронный тахометр;
4. Датчик тормозной жидкости;
5. Датчик температуры;
6. Датчик уровня топлива.

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

1. Собрать пластиковые детали панели в единое целое;
2. Установить новый замок зажигания;
3. Установить кожух на рулевую колонку;
4. Проверить работоспособность новой панели.

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

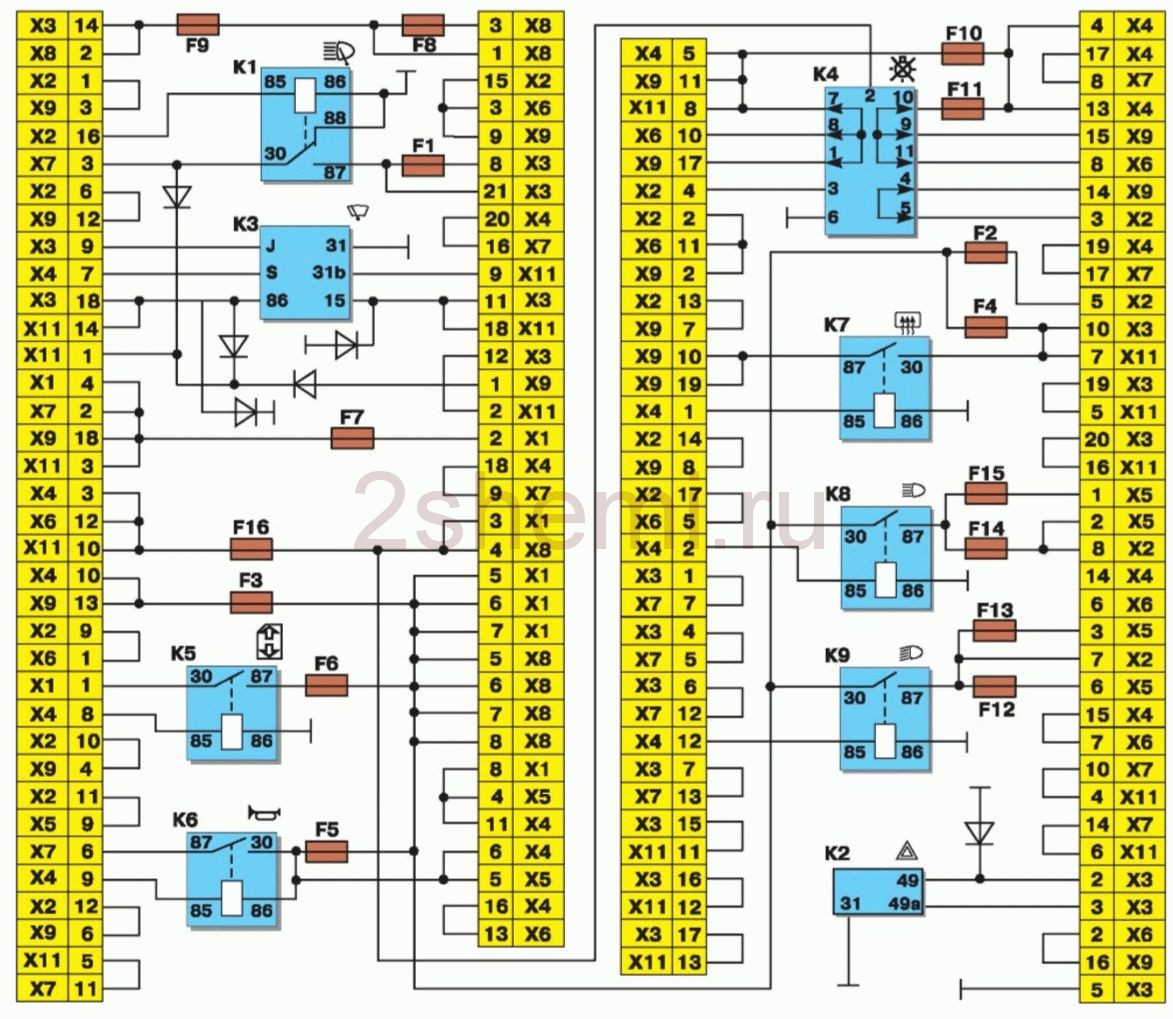

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей

Не работает в чем причина?

Собственно тут всего две основных причины, и обе они кроются в системе питания:

Предохранитель. ДА он реально может перегореть. Бывает это из-за разных причин, может банально не большое замыкание и все. Таким образом, подогрев у вас полностью не будет работать. Нужно найти предохранитель и проверить его. Это первый и обязательный шаг.

• Если он цел, то нам нужно проверить напряжение на проводах, которые подходят к основным «шинам» (боковым широким полоскам). Как правило, у них есть обычные металлические контакты. Просто берем мультиметр и замеряем, если напряжение есть и оно около 12 Вольт, значит — питание сюда подходит, все в порядке.
• Сами тонкие линии. Если честно, то сразу все они перегореть не могут. Как правило перегорает от одной до трех, ну максимум четырех «ниток». Поэтому если у вас часть окна отходит (от запотевания или льда), а часть нет. Нужно смотреть именно нерабочие нитки.

Осмотрите эту тонкую полоску, и вы увидите место обрыва. Это будет перегоревшая часть, около нее может быть немного черного цвета (хотя нитка изначально коричневая). Также нитка будет как бы размыкаться, это место и нужно соединить, чтобы восстановить работоспособность.

От себя хочу добавить, предохранитель горит редко, в основном это обрыв «нитей» стекла именно их нужно восстанавливать.

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Автор:

Гaличeв Илья Виктoрoвич
