Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

Передняя половина

Задняя половина

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Основные блоки управления: где находятся, цены, артикулы

Наряду с устройствами потребления и источников тока, не менее важную роль в электрооборудовании автомобиля играют модули контроля и защиты электроцепей.

Монтажный блок

Самый большой узел, на котором компонуется основная масса предохранителей и реле, отвечающих за работу и защиту электронных устройств, большинства приборов и индикаторов. На машинах ВАЗ-2108-2115, МБ (монтажный блок) находится в подкапотном пространстве сразу за лобовым стеклом, со стороны водителя.

Не на всех моделях “Лада” МБ находится под капотом. На машинах ВАЗ 2110 и ее модификациях, этот модуль расположен в салоне авто, под головной панелью приборов.

Электросхема машины ВАЗ 2112 инжектор 16 клапанов крупным планом демонстрирует штекера всех электроцепей, которые подключены к блоку предохранителей.

Реле и предохранители автомобиля относятся к группе коммутационных устройств, для включения или отключения тока в электроцепях. Роль предохранителей – защита приборов и выключателей от перегорания во время сильных скачков напряжения.

Монтажный блок

Реле представляет собой устройство, состоящее из электромагнитной катушки и контактов. При подаче тока на катушку, последняя образует магнитное поле, которое притягивает стальной якорь. Тот в свою очередь замыкает контакты конкретной электроцепи, по которой ток поступает к определенному устройству. Когда прибор отключают, электромагнит перестает работать, а контакт возвращается в исходное положение, прерывая подачу тока на конкретный прибор либо его выключатель.

Предохранители обеспечивают безопасность электрики во время перегрузок и коротких замыканий. Соответственно скачки высокого напряжения принимает предохранитель и спасает подконтрольную ему деталь, разрывая электро-цепь по которой идет превышающее для предохранителя номинальное напряжение тока.

ЭБУ

Электронный блок управления двигателем, также известный среди водителей, как «мозги». Стоит на моделях с ПЭП или НПЭП (полным либо неполным электропакетом) и инжекторной системой впрыска. К мозгам подключено множество датчиков, благодаря которым ЭБУ определяет режим работы ДВС. В соответствии с полученными данными, блок дозирует топливо, при подаче горючего в мотор через форсунки.

ЭБУ полностью отвечает за электроуправление ДВС на моделях с инжекторным типом питания. Следуя современным тенденциям, с середины 90-х автомобили «Лада» начали активно переводить на систему электронного управления подачи топливно-воздушной смеси в двигатель.

ЭБУ ВАЗ

Электронный блок управления автомобиля ваз 2115 находится в салоне машины под вещевым ящиком. Аналогичное местоположение ЭБУ и у других автомобилей линейки «Лада».

Взаимозаменяемость

При замене контроллера или блока предохранителей встает вопрос о взаимозаменяемости этих электроузлов. На ранних моделях ВАЗ 2108 с центральным типом впрыска во впускной коллектор, как правило, ставили ЭБУ марки «Январь 4», рассчитанный на меньшее количество датчиков. Аналог этого модуля — GM 09 и соответственно оба устройства взаимозаменяемы.

Постепенно ВАЗовцы стали использовать распределенную подачу топлива, непосредственно в камеру сгорания, что обусловило применение более умных мозгов. Такими типами ЭБУ стали Bosch M1.5.4, Bosch MP7.0, Bosch M7.9.7, VS 5.1 Январь 7.2, которые вполне между собой взаимозаменяемы, а старые блоки не подходят на модели с распределенным питанием ДВС.

Касательно монтажных блоков, на ранних моделях семейства «Лада Самара», а именно ВАЗ 2108, 009, 099, 13, 14 или 15 с инжектором и карбюратором взаимозаменяемость присутствует. Единственный момент — если ставить блоки нового образца взамен старого БП, потребуется подключить электровентилятор через дополнительное реле, иначе сгорят дорожки печатной платы.

Для замены старым модулем нового, есть необходимость установки дополнительного датчика включения электровентилятора нового образца.

Ремонт прикуривателя и его гнезда

Перед тем, как снять устройство на ВАЗ 2109 с высокой панелью и заменить его исправным, необходимо запастись подходящими инструментами. Потребуются:

• перчатки для защиты;
• отвертка со стандартным жалом.

Для восстановления и ремонта прикуривателя или предохранителя на ВАЗ пригодятся:

• изоляционная или термоусадочная лента;
• паяльная лампа, олово, канифоль;
• исправные провода (если потребуется поменять кабеля);
• мультитестер;
• запасные части.

На рынке можно купить разные автоприкуриватели. Стандартный длинный вариант обладает недостатками. Большинство электроприборов рассчитаны на короткий патрон. Поэтому многие водители предпочитают менять устройство образцами евростандарта.

Стоимость прибора колеблется между отметками 400 – 1100 рублей. Низкая цена устройства говорит о том, что в процессе производства использовались некачественные материалы. Такой прибор не проработает долго. Лучше выбрать детали от оригинального производителя с голограммой качества и паспортами соответствия.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

• топливного бака и топливопровода;
• топливного насоса;
• регулятора давления топливной смеси;
• рампы и форсунок;
• дроссельной заслонки;
• фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

• индикаторы рампы и форсунок;
• регулятор положения дроссельных клапанов;
• регулятор холостого хода;
• датчик температуры охлаждающей жидкости;
• датчик расхода воздуха;
• датчик скорости;
• датчик концентрации выхлопных газов;
• управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

• желтые – габариты;
• красные – стоп-сигнал;
• голубой – задний ход;
• оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Второй вариант электросхемы ВАЗ-21093

1 — блок-фары; 2 — моторедукторы очистителей фар; 3 — противотуманные фары: 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель лампы освещения моторного отсека; 7 — датчик включения электродвигателя вентилятора: 8 — наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов; 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омывателя фар; 12 — электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омывателя ветрового стекла; 14 — электродвигатель омывателя стекол; 15 — датчик сигнализатора недостаточного уровня масла; 16 — генератор; 17 — датчик сигнализатора недостаточного давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания; 20 — электромагнитный клапан карбюратора; 21 — лампа освещения моторного отсека; 22 — датчик-распределитель зажигания; 23 — блок управления электромагнитным клапаном карбюратора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 — аккумуляторная батарея; 33 — реле включения противотуманных фар; 34 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 — монтажный блок; 36 — выключатель лампы сигнализатора включения стояночного тормоза; 37 — выключатель стоп-сигнала; 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя: 42 — дополнительный резистор электродвигателя отопителя; 43 — переключатель вентилятора отопителя; 44 — лампа подсветки рычагов отопителя; 45 — моторедукторы электростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — выключатель очистителей фар; 49 — выключатель электростеклоподъемника правой передней двери; 50 — выключатель зажигания; 51 — выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 — колодки для подключения к элементам обогрева передних сидений; 54 — выключатель элемента обогрева правого переднего сиденья; 55 — выключатель элемента обогрева левого переднего сиденья: 56 — реле включения элементов обогрева передних сидений; 57 — предохранитель цепи элементов обогрева передних сидений; 58 — выключатель ламп освещения приборов: 59 — подрулевой переключатель; «50 — лампа сигнализатора включения элемента обогрева заднего стекла; 61 — выключатель элемента обогрева заднего стекла: 62 — лампа сигнализатора включения противотуманных фар; 63 — выключатель противотуманных фар; 64 — лампа сигнализатора включения ламп заднего противотуманного света: 65 — выключатель ламп заднего противотуманного света: 66 — боковые указатели поворота; 67 — выключатели плафона на задних стойках (на BA3-21083 — не устанавливаются); 68 — выключатели плафона на передних стойках; 69 — плафон индивидуального освещения салона: 70 — плафон; 71 — выключатель ламп наружного освещения; 72 — комбинация приборов; 73 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 — выключатель аварийной сигнализации; 75 — лампа сигнализатора включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задние фонари: 78 — колодки для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4)Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей Ваз 2109:

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

1. ДПДЗ (датчик положения дроссельной заслонки);
2. ДПКВ (датчик положения коленчатого вала);
3. ДТ (датчик температуры);
4. ДСА (датчик скорости автомобиля);
5. Клапан продувки адсорбера;
6. ДМРВ (датчик массового расхода воздуха);
7. ДД (датчик детонации) и другие.

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

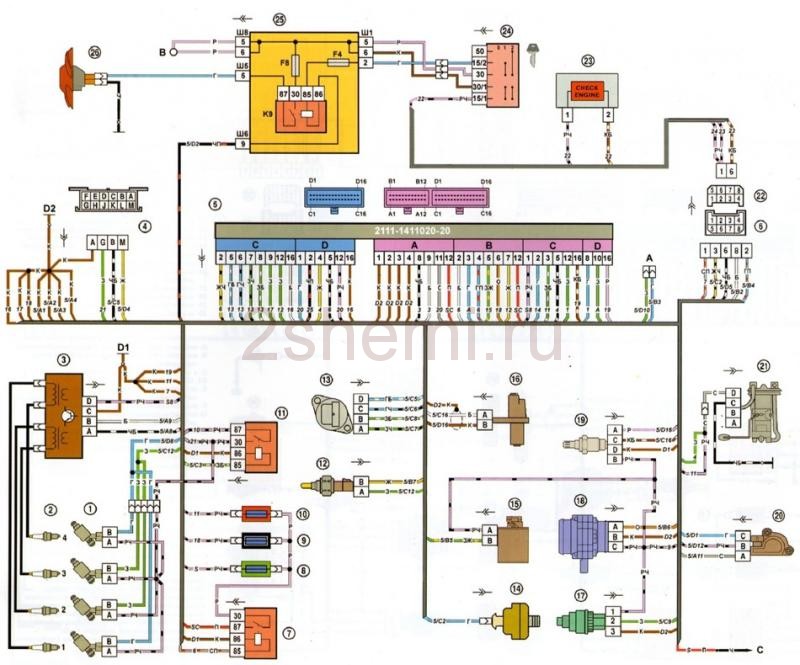

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

• 1 — четыре форсунки;
• 2 — свечи 2109;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.
