Признаки неисправностей

Схема оборудования «Семерки»

Для начала предлагаем ознакомиться с подробным описанием основных поломок схемы элекропроводки машины.

Рассмотрим признаки неисправности:

1. Автомобиль не заводится. Схема электрооборудования ВАЗ 21074 включает в себя множество различных элементов, но если машина не заводится, то в первую очередь нужно проверять работоспособность аккумулятора, генератора и элементов системы зажигания. Если аккумулятор сел или генератор вышел из строя, то запуск двигателя будет невозможен.
2. Если двигатель запускается, но с трудом, то следует проверить следующие элементы — распределитель зажигания, свечи, катушку. Вполне возможно, что причина заключается в трамблере или свечах. Что касается последних, то они могут либо отработать свой срок службы, либо один из высоковольтных проводов, подключенных к свечам, мог переломиться. Такие проблемы актуальны для двигателем с карбюратором.
3. Если вы являетесь владельцем ВАЗ 2107 инжектор, то возможно, причина отказа работы двигателя заключается в выходе из строя или некорректной работе ЭСУД. Эта система предназначена для обработки импульсов, которые поступают от контроллеров и датчиков, а также передаче исполнительных команд узлам и агрегатам. Также причина может крыться в выходе из строя замка зажигания.
4. Отказ работы приборной панели. В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ 2107. Может быть, причина заключается в нарушении контакта или плохом соединении устройства с бортовой сетью.
5. Отказывается работать группа приборов. Если все оборудование, которое не работает, включается от одного переключателя, то скорей всего, причина именно в его поломке. Нужно проверить работоспособность устройства, а также качество его подключения.
6. При включении оптики свет фар начинает мигать, при нажатии на педаль газа освещенность выравнивается. Такие проблемы обусловлены некорректной работой генератора, ослаблением ремня или плохим реле напряжения (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=IQBVhNAATyA

Если у вас на руках есть схема проводки электрики, то вы сможете без проблем найти причину и ликвидировать ее.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 210720 в соответствии со стандартом Евро-2;
• LADA 210771 для китайского рынка;
• LADA-2107420 (Евро-2);
• LADA-2107430 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители: силовых цепей главного реле;
• цепи постоянного питания контроллера;
• цепи реле электробензонасоса;

реле:

главное;

• бензонасоса;
• электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,614,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы: стеклоомывателя;
• стеклоочистителя;
• вентилятора отопителя;
• вентилятора радиатора охлаждения;

• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Схема ВАЗ-2107

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Блок предохранителей Ваз-21074 инжектор

• 1-Реле обогрева заднего стекла
• 2-Реле очистителей и омывателей Фар(если есть)
• 3-реле или перемычка сигналов (если нет внешнего реле)
• 4-реле или перемычка вентилятора охлаждения
• 5-реле дальнего света
• 6-реле ближнего света
• F1-F17-Предохранители
• 1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
• 2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
• омывателя фар (контакты).
• 3 (8А) Резервный.
• 4 (8А) Резервный.
• 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
• 6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
• 7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
• 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
• 9 (8А) Регулятор напряжения генератора.
• 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
• 11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
• 12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
• 13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
• 14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
• 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
• 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
• 17 (8А) Левая фара (ближний свет).

ВАЗ 2107: обзор модели

«Семёрка» — одна из культовых моделей в линейке «Лада». Изначально модификация ВАЗ 2107 основывалась на традициях ВАЗ 2105, однако конструкторы АвтоВАЗа во многом доработали и усовершенствовали модель.

Только в России ВАЗ 2107 на данный момент владеют более 1.5 миллионов человек

Все основные данные автомобиля указываются как в документах, так и в сводной таблице. Она выполнена из алюминия и закреплена на нижней полке коробки воздухопритока. В табличке отражается информация о модели и номере кузова, типе силового агрегата, данные по массе, номера запасных деталей и т. п. Непосредственно вблизи таблички находится и выбитый код VIN.

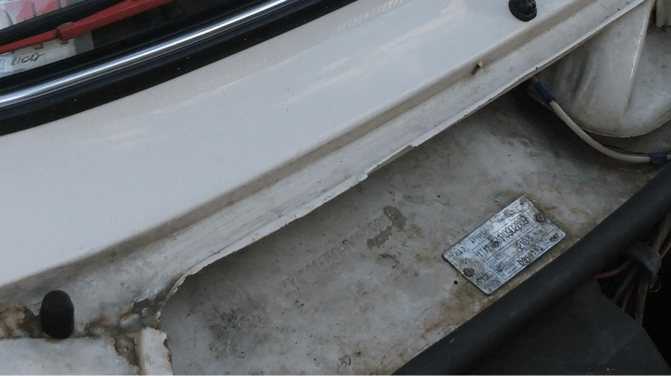

Все данные о модели выбиваются на алюминиевой пластинке

Любопытные факты о «семёрке»

Автомобиль ВАЗ 2107 пользовался огромной популярностью не только в СССР и России. Так, «семёрка» стала культовым авто в Венгрии, где часто использовалась не только для личных нужд, но и в гоночных соревнованиях.

И даже в новое время ВАЗ 2107 не перестаёт удивлять автолюбителей своими возможностями. Так, в Чемпионате России по классическому ралли в 2006–2010 гг «семёрка» вошла в число победителей. Свои уверенные позиции модель подтвердила и в 2010–2011 гг на Чемпионате России по автомобильным кольцевым гонкам.

А в 2012 году ВАЗ 2107 был оснащён пультом дистанционного управления на соревнованиях в Астрахани и тоже показал отличные результаты.

Машина показывает отличную управляемость и скоростные характеристики

Что может приключиться?

Для того чтобы максимально быстро и практически безошибочно определять неисправности, владелец автомобиля должен иметь базовые познания как о бесконтактной, так и классической схемы ВАЗ. Как правило, выделяются 2 состояния электроники, заставляющих владельцев авто сразу же обращаться на ближайшее СТО:

• транспортное средство попросту не едет;
• движение осуществляется, однако имеют место такие явления, как короткое замыкание, отсутствие обогрева заднего стекла ВАЗ 2107, неработающие стеклоподъемники и т.д.

Любая проверка начинается в визуального осмотра, однако в ходе такой проверки неполадки в ВАЗ 21074 могут исключительно специалисты

В карбюраторных автомобилях обращать особое внимание следует на катушку зажигания, свечи и трамблер

Однако не стоит забывать и о подкапотной схеме проводки ВАЗ 2107. В том случае, если речь идет об инжекторной версии автомобиля, отказ чаще всего провоцирует ЭСУД, отвечающая за корректное реагирование сигналов датчиков.

Нередко интерактивная схема электрооборудования выходит из строя по причине банального подгорания контактов в системе зажигания. Устранить проблему очень легко! И тогда электросхема ВАЗ вновь заработает без сбоев. Однако, если имеются хотя бы незначительные сомнения в правильности осуществления ремонта, обязательно стоит обратиться за помощью к специалисту.

Инжекторный двигатель

• в таких система используется электрический насос, предназначенный для увеличения давления в системе, в то время как на карбюраторах ставились механические насосы;
• образование горючей смеси осуществляется в цилиндре мотора;
• для обеспечения нормального впрыска горючего используются форсунки;
• как сказано выше, в инжекторах используется ЭСУД — электронная система управления двигателем, которая и определяет время впрыска.

Если в работе той или иной системы были замечены неполадки, то в первую очередь нужно проверить состояние датчиков, обеспечивающих ее работу. К примеру, на приборной панели стрелка температуры охлаждающей жидкости перешла в красную зону, при этом сам мотор работает в нормальном режиме и не «кипит».

Для диагностики датчика нужно выполнить следующие действия:

• контроллер отключается от сети, производится его извлечение из посадочного места;
• затем датчик кладется в емкость с холодной водой и термометром (лучше всего использовать цифровой, поскольку воду нужно будет нагреть);
• с помощью тестера измеряется его сопротивление в холодной воде, показания записываются;
• вода нагревается, при повышении температуры на каждые 10 градусов производится замер сопротивления тестером;
• полученные значения нужно сравнить с таблицей, которая есть в инструкции по эксплуатации, если показания не соответствуют нормированным, датчик меняется.

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Источник

Новая система питания

Чтобы разобраться, для чего на автомобиле установлено столько разного электрического оборудования, и что объединяет электропроводка, нужно понимать принцип работы новой системы питания.

Основное отличие инжекторной системы от карбюраторной заключается в следующем:

1. Элекробензонасос постоянно повышает давление в топливной магистрали (в карбюраторной версии давления нет, а сам насос механический);
2. Топливовоздушная смесь формируется непосредственно в цилиндре (инжекторная система), тогда как на «классике» – в карбюраторе;
3. Электрические форсунки отвечают за впрыск топлива в цилиндры (жиклеры в карбюраторе, а уже оттуда топливовоздушная смесь попадает во впускной коллектор и затем в цилиндры);
4. Момент впрыска определяет ЭСУД (в карбюраторе топливо всасывается при открытии впускного клапана).

Отличия в электропроводке

Платформой для создания автомобиля ВАЗ 21074 послужила модель ВАЗ 2107. И хотя на «семьдесят четверку» устанавливался тот же двигатель объемом в 1,6 л, но карбюратор был заменен на инжектор.

Это повлекло за собой изменения, в результате которых электропроводка ваз 21074 на инжектор отличается от штатной карбюраторной версии:

1. Добавлен жгут проводов от контроллера к топливной рамке;
2. Добавлены провода к зоне радиатора – для датчиков и вентилятора;
3. Появилась проводка для электрического бензонасоса.

Материал на нашем сайте Схема электропроводки ВАЗ 21093: особенности обслуживания даст вам больше информации по этому вопросу.

Новые датчики

Поскольку инжекторная система работает по заранее составленным алгоритмам (прошивке), то для их активации электронной системе требуются показания многочисленных параметров работы автомобиля.

Для этого были дополнительно установлены датчики:

1. массового расхода воздуха;
2. концентрации кислорода;
3. положения дроссельной заслонки;
4. скорости автомобиля;
5. положения коленчатого вала;
6. гравитационный клапан в топливной магистрали;

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Симптомы отказов

Выделяют 2 состояния электроники автомобиля, которые заставляют владельцев седьмой модели выискивать неисправности:

1. Авто не выполняет свои прямые обязанности – попросту «не едет». Это или отказ одной из главных систем, или поврежденная проводка на ВАЗ 2107;
2. Транспортное средство выполняет свои прямые обязанности, но электрические системы порой начинают барахлить — см. к примеру, короткое замыкание ВАЗ 21093.

Начинайте проверку с визуального осмотра

Когда при запуске авто двигатель не заводится, а бензин без проблем поступает в карбюратор либо топливную рамку инжектора, то причину отказа нужно искать в электрической системе:

При карбюраторных версиях, опытный проверяющий сразу обратит внимание на катушку зажигания, трамблер и свечи. Не менее важна и подкапотная проводка ВАЗ 2107;
При инжекторных версиях причиной отказа чаще всего является ЭСУД, которая обрабатывает сигналы датчиков, а далее подает команды для исполнительных механизмов.. Заводская схема, прилагаемая к руководству пользователя

Заводская схема, прилагаемая к руководству пользователя

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Общая схема электрооборудования ВАЗ 21074 инжектор

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

1. — реле разгрузки замка зажигания;
2. — реле-прерыватель указателей поворота;
3. — реле стеклоочистителя;
4. — выключатель сигнала торможения;
5. — переключатель света фар и указателей поворота;
6. — переключатель очистителя и омывателя ветрового стекла;
7. — выключатель зажигания;
8. — выключатель аварийной сигнализации;
9. — комбинация приборов;
10. — выключатель обогрева заднего стекла;
11. — выключатель заднего противотуманного огня;
12. — выключатель наружнего освещения;
13. — переключатель электродвигателя отопителя;
14. — дополнительный резистор электродвигателя отопителя;
15. — электродвигатель отопителя;
16. — контрольная лампа обогрева заднего стекла;
17. — контрольная лампа уровня тормозной жидкости;
18. — выключатель освещения приборов;
19. — прикуриватель;
20. — часы;
21. — выключатель лампы света заднего хода;
22. — датчик ручного тормоза;
23. — реле заднего противотуманного огня;
24. — колодка жгута панели приборов к жгуту системы зажигания;
25. — плафон освещения вещевого ящика;
26. — монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов. А3 — точки заземления электродвигателя отопителя.

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — колодка жгута системы зажигания к жгуту правого брызговика; 4 — колодка жгута уровня топлива к жгуту системы зажигания; 5 и 7 — колодки жгута электробензонасоса; 6 — управляющий датчик концентрации кислорода; 8 — электробензонасос; 9 — колодка диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — электромаг¬нитный клапан продувки адсорбера; 17 — катушка зажигания; 18 — свечи зажигания; 19 — форсунки; 20 — колодка жгута системы зажигания к жгуту панели приборов; 21 — предохранитель цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель цепи питания электробензонасоса; 25 — реле электробензонасоса; 26 — колодка жгута системы зажигания к жгуту форсунок; 27 — колодка жгута форсунок к жгуту системы зажигания; А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2, ВЗ — точка заземления жгута системы зажигания; 21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута правого брызговика к жгуту левого брызговика;
3. — боковой указатель поворота правый;
4. — фара правая;
5. — дополнительное реле стартера;
6. — насос омывателя ветрового стекла;
7. — колодки жгута правого брызговика и провода соединительного стартера;
8. — стартер;
9. — батарея аккумуляторная;
10. — генератор.

А1 — точка заземления жгута проводов правого брызговика. А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута левого брызговика к жгуту правого брызговика;
3. — фара левая;
4. — боковой указатель поворота левый;
5. — датчик контрольной лампы давления масла;
6. — датчик температуры охлаждающей жидкости;
7. — датчик уровня тормозной жидкости;
8. — электродвигатель стеклоочистителя;
9. — звуковой сигнал;
10. — электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута плоского заднего к жгуту системы зажигания;
3. — включатель плафона правой передней двери;
4. — включатель плафона правой задней двери;
5. — включатель плафона левой передней двери;
6. — включатель плафона левой задней двери;
7. — плафон освещения салона правый;
8. — плафон освещения салона левый;
9. — электробензонасос с датчиком указателя уровня топлива;
10. — элемент обогрева заднего стекла;
11. — дополнительный сигнал торможения;
12. — фонарь правый;
13. — фонарь левый;
14. — фонарь освещения номерного знака левый;
15. — фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла. А2 — точка заземления жгута массы освещения номерного знака. А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Источник

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

Порядок условной нумерации штекеров в колодках:

а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;

б — монтажного блока и трехрычажного переключателя;

в — реле аварийной сигнализации и указателей поворота;

г — задних фонарей (нумерация выводов по порядку от края платы);

д — выключателя аварийной сигнализации.

ВАЗ 2107 — схема инжектора (система управления впрыска топлива)

Автор:

Гaличeв Илья Виктoрoвич
