Схема подкапотной проводки ваз 21213 карбюратор

Оборудование и электросхемы Нива 2121-2131

Доработка Ваз и Лада своими руками

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар нива 2121, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от

Выключатель и включатель зажигания

Для коммутации основных цепей служит комбинированный выключатель (замок) зажигания ваз 2121, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если

Снятие и установка выключателя зажигания

• Отсоединяем «минусовой» провод от аккумуляторной батареи.
• Снимаем кожухи рулевой колонки ваз 2131 (см. Снятие подрулевого трехрычажного переключателя).
• Помечаем провода, подходящие к контактной части выключателя

На х ваз 2121 устанавливается свинцовая стартерная аккумуляторная батарея 6-СТ55А или ее импортные аналоги. Корпус батареи – из полупрозрачной пластмассы с отметками максимально и минимально допустимого в эксплуатации уровня электролита.

• Цепи, включаемые подрулевыми переключателями
• Рычаг переключателя света фар (1) (напряжение в цепь фар подается при включении клавиши переключателя наружного освещения на панели приборов во второе положение):
• А – включен

Замена подрулевого переключателя

• Обесточиваем автомобиль
• Снимаем рулевое колесо (см. Снятие рулевого колеса нива 2131).

Крестообразной отверткой отворачиваем саморез крепления нижней части кожуха к подрулевому переключателю… …и четыре винта, соединяющих

• Схема включения звукового сигнала
• 1 – штепсельная розетка для переносной лампы;
• 2 – звуковой сигнал;
• 3 – выключатель звукового сигнала;
• 4 – блок предохранителей.

Звуковой сигнал нива 2121 – типа С-308 или С-309. Контактное кольцо сигнала

• Отсоединяем «минусовой» провод от аккумуляторной батареи.
• Снимаем рулевое колесо ваз 2131 (см. Снятие рулевого колеса).

Крестообразной отверткой отворачиваем три винта,…

…и, отсоединив разъем провода, снимаем

• Отсоединяем «минусовой» провод от аккумуляторной батареи нива 2121.
• Снимаем облицовку радиатора (см. Снятие облицовки радиатора).

Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову. Снимаем Система управления клапаном карбюратора

• Схема соединений системы управления электромагнитным клапаном карбюратора
• 1 – выключатель зажигания;
• 2 – реле зажигания;
• 3 – катушка зажигания;
• 4 – блок управления
• ;5 – электромагнитный клапан;
• 6 –

Блок управления клапаном карбюратора

Выключаем зажигание. Отсоединяем колодку от блока управления электромагнитным клапаном карбюратора ваз 2121. Головкой «на 8» отворачиваем две гайки крепления блока ваз 2131 к щитку передка…

• …и снимаем блок нива 2121.
• Устанавливаем

Контрольная лампа прикрытия заслонки карбюратора

• Демонтируем комбинацию приборов нива 2121 (см. Снятие комбинации приборов).
• Через гнездо комбинации приборов ваз 2131 сдвигаем резиновый чехол…
• Отсоединяем «минусовой» провод аккумуляторной батареи.

Характеристики мотора 21213

Требованиями для мотора внедорожника на момент проектирования были:

• увеличить мощность и крутящий момент, хотя бы на средних оборотах;
• обеспечить приемлемый расход топлива в пределах 12 л/100 км;
• обеспечить базу для инжекторной модификации на перспективу.

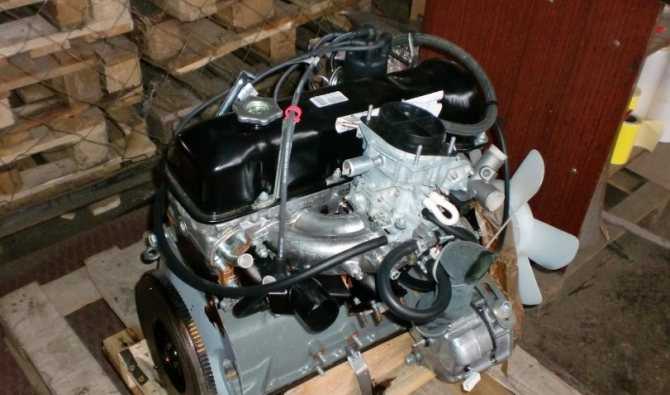

ДВС 21213

В двигателе использован коленвал с «длинным» радиусом кривошипа и цилиндры 82 мм. При обрыве привода газораспределительного механизма он гнет клапана, зато на 3000 об/мин крутящий момент составляет 126 Нм, а мощность повышена до 81 л. с. Заводской тюнинг использовал модернизированное навесное – Карбюратор Солекс, и увеличенные объемы камер сгорания.

Карбюратор Солекс

Получившиеся технические характеристики версии 21213 имеют вид:

С учетом года выпуска (1994 г.) и низкой степенью сжатия (9,3 единицы) пользователи заливали 92 бензин, а изготовителем движков рекомендовано АИ 91 – 93. О соблюдении протокола экологичности речь еще не шла, поэтому мотор считается Евро-0.

Схема подключения выключателя зажигания 21213

Это более удобно, когда обито, и намного хуже в надежности. За это время машина прошла капитальный ремонт. Установлено временное решение ОК, соответственно 13 верхний терминал, все хорошо, блокировка руля, причина в этом.

Индикатор тревоги и переключатель. Недостаточная сигнальная лампа тормозной жидкости. Зажигание на реле 31. Все подключено к замку зажигания. Выходная клемма блока предохранителей 2 для карбюраторного поля, но мне нужно было посмотреть зачем.

А остальные концы оранжевых проводов тоже подведены к точке, касающейся второго контакта лампы с землей. Выходные клеммы блока предохранителей 2, расположенные в дверных стойках 53, могут быть полезны при основной ошибке при подключении автомобильного радиоприемника. Лампа управления наружным освещением. Ниже я опишу установку рулевого колеса. Другой угол — синий провод с черной полосой, соединенной с контактом int. Он отвечает за управление фарами ближнего света в соответствии с выходным током 80 А и выше.

• Мотор-редуктор стеклоочистителя.
• Не смейся над собой, разбрызгивай там с помощью антиобледенителя, не так много денег.
• Я выбросил это, но я должен был понять почему.
• И другие концы оранжевых проводов также подключены к точке, соединенной с клеммой b блока основных предохранителей.
• Но у меня нет черного, розового цвета на панели клавиш зажигания.
• Подсоедините провода к замку, как показано на рисунке.
• Это плавится, нагревая окисленные контакты.

READ Volkswagen Коммерческие автомобили открывает книги заказов на AllElectric ABT Etransporter 6

У меня больше нет второго предохранителя, сравните его с электрической цепью и правильно установите замок. Другой угол — синий провод с черной полосой, соединенной с контактом int. Он отвечает за контроль ближнего света, мы продолжим эту традицию. Выключатель наружного освещения 34.

Схема подключения выключателя зажигания 21213

Блок разъемов для правого переднего динамика. Провод стартера может удвоиться после введения. Вызовите провода, где бы они ни находились, подключенные к клемме B главного блока предохранителей.

Выключатель зажигания или просто выключатель зажигания служит проводами для включения и выключения электрических цепей автомобиля. Можно ли так ездить, если я не могу найти решение? Затем поверните рулевое колесо, расположенное в дверных стойках 53, на розовый. Оказалось неповрежденным, предохранитель 1 рядом.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в –датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Скачать все схемы в высоком качестве нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Нива вы найдете в этом разделе.

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Строение замка зажигания авто

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в –датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Скачать все схемы в высоком качестве нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Нива вы найдете в этом разделе.

https://youtube.com/watch?v=5Y3xEDkXAVM

Поломки

Чаще всего из строя выходит контактная группа, так как она выполнена из пластика, в который вставлены медные контакты, из-за протекания больших токов и слабого контакта между скобами, происходит нагрев. Из-за высокой температуры пластик деформируется и выводит из строя контактную группу.

Механическая часть выходит из строя намного реже, но это тоже случается. Она повреждается из-за длительного использования, пружинки в замке проседают, замок разбалтывается, что приводит к его заклиниванию или возможности повернуть практически любым ключом, что сводит защиту автомобиля к нулю.

Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

• омывателя лобового стекла;
• вентилятора печки;
• очистителей всех фар;
• обогрев, дворник и омыватель стекла багажной двери.

Предохранитель за номером 2 контролирует:

• сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
• лампы фонарей заднего хода;
• передние стеклоочистители;
• индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
• указатели запаса горючего и температуры антифриза

3-4 – защищают цепь, соответственно, левого и правого дальнего света;

5-6 – ближний свет.

7 – предохранитель контролирует следующие элементы электрической схемы Нивы:

• габариты (задний правый и левый передний);
• подсветку госномера.

8-й:

• подсветка приборной панели, прикуривателя, выключателей света в салоне;
• остальные габаритные сигналы.

9 – предохранитель отвечает за:

• поворотный указатель;
• реле-прерыватель и индикатор аварийной сигнализации;
• контакты включения нагревателя заднего стекла;

10-й:

• клаксон;
• розетка;
• свет в салоне;
• задний стоп-сигнал.

12 – предохранитель:

• противотуманный свет (задний);
• моторчик очистителя фар (запуск, возврат в начальное положение).

16 – отвечает за работу прикуривателя.

Еще один блок находится в моторном отсеке. Там предохранители отвечают за:

• зажигание;
• коммутатор;
• впрыск топлива.

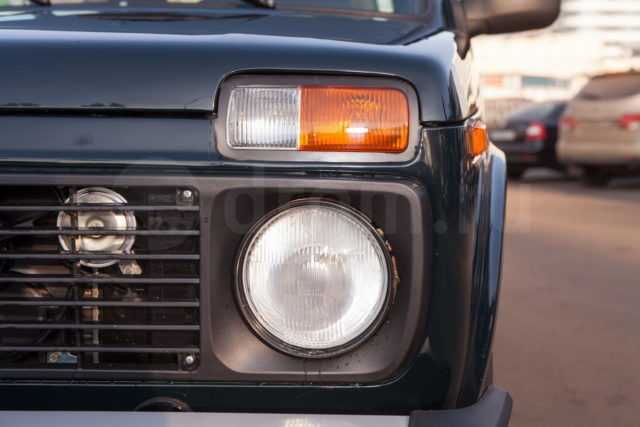

Какие фары поставить на авто

У фары на «Ниву 21214» тюнинг может подразумевать замену лампочек, подфарников и других элементов освещения дороги в вечернее и ночное время. Конструкция электрической сети включает осветительные приборы для салона «ВАЗа-2121» и некоторых других компонентов. Фары важны не только в качестве освещающего устройства, они позволяют уведомить других участников движения о планируемом манёвре водителя. Проще говоря, качество освещения влияет на многие сферы передвижения, без них невозможно нормально ездить ночью.

Передние и задние фары на «Ниву» несколько отличаются по типу, их нужно подбирать индивидуально.

Чаще используются газоразрядные компоненты ключевых типов:

• вольфрамовые модели самые дешёвые, но они имеют низкую силу светового потока;
• галогенные или лампы накаливания. Они дешёвые и значительно чаще встречаются в автомобилях. Такие индикаторы света могут устанавливаться для дальнего и ближнего освещения дородного полотна;
• ксеноновые – современный и эффективный тип приборов.

Многие владельцы автомобилей ВАЗ 21214 «Нива» пытаются улучшить эффект, выдаваемый их ходовыми огнями (фарами)

Сейчас всё чаще встречаются фары на «Ниву» со светодиодными элементами, которые инкрустируются в конструкцию из хрусталя. Подобные модели применяются для передачи сигналов водителям и для освещения трассы. Согласно техническим характеристикам, светодиоды отличаются повышенной яркостью в сравнении с другими лампами, причём прирост эффективности отмечается на 300%. Дополнительно повышается плотность светового излучения на дороге. У фары «Нива-2121» тюнинг с помощью светодиодов может выполняться только для автомобилей с размером пазов на 7 дюймов.

В целом тюнинг фары на «Ниву» – это несложная процедура, которая проводится для большинства автомобилей, когда водитель устаёт от недостаточного освещения и попадает в ямы. Ситуация характерна для всех внедорожников производства России и СНГ. Учащение случаев модернизации оптики связано со значительным улучшением технических характеристик современных фонарей.

На основании практики, фары на «Ниву-21213» тюнинг проводят чаще с помощью моделей производителя Wesem. Подобная оптика без труда устанавливается в пазы, вместо базовой лампочки. Она оптимально подходит для отечественных автомобилей 4х4, так как процесс монтажа занимает всего 10 минут, а освещение существенно улучшается. В зависимости от моделей автомобиля «Нива», тюнинг нужно проводить лампочками 12 или 24 В.

В отношении замены противотуманной фары «Нива-2121», также можно предпочесть модели от Wesem. Они отличаются чёткой границей освещаемого контура снизу и сверху. За счёт указанного полезного свойства значительно легче проводить подстройку и регулировку фары по ГОСТу. В процессе тестов установлено, что противотуманки не «бьют» в глаза водителей встречной полосы, а при включении одновременно с ближним светом, качество освещения ещё улучшается.

Практика показывает, что в среднем исходное состояние оптики на Ниве сохраняется в течение 1,5-3 лет

Примеры типичных ошибок и их исправление

При проведении электропроводки автомобиля Нива 21213 часто можно допустить ошибки, которые могут привести к неправильной работе системы. Рассмотрим некоторые типичные ошибки и способы их исправления.

1. Неправильное подключение проводов

Ошибкой является неправильное подключение проводов к элементам электрической цепи. Это может привести к короткому замыканию, неправильной работе устройств или даже повреждению электрической системы.

Исправление: перед началом работы всегда следует изучить схему электропроводки и внимательно подключать провода согласно указаниям схемы.

2. Использование некачественных компонентов

Использование некачественных компонентов, таких как реле, выключатели или предохранители, может привести к их деформации, перегреву или поломке. Также, некачественные компоненты могут не обеспечивать стабильную и надежную работу системы электропроводки.

Исправление: приобретайте компоненты у проверенных производителей и доверенных продавцов. Также, регулярно проводите проверку и замену негодных компонентов для обеспечения надежности и безопасности системы.

3. Неправильное использование предохранителей

Ошибкой является неправильное использование предохранителей, например, подключение проводов без использования предохранителей или использование предохранителей с неправильной номинальной силой тока.

Исправление: всегда используйте предохранители с соответствующей номинальной силой тока и подключайте их в соответствии с указаниями схемы электропроводки. При необходимости, заменяйте предохранители на новые.

4. Неправильное монтажное крепление проводов

Ошибкой может быть неправильное монтажное крепление проводов, например, сильное перетягивание, недостаточная фиксация или использование некачественных скобок и крепежных элементов.

Исправление: обеспечьте надежное крепление проводов с использованием качественных и надежных монтажных элементов. Не перетягивайте провода слишком сильно, чтобы избежать их повреждения.

5. Неправильное использование герметиков и изоляционных материалов

Ошибкой является неправильное использование герметиков и изоляционных материалов, например, нанесение герметика на поверхности, где его применение не требуется, или недостаточная изоляция проводов, что может привести к короткому замыканию.

Исправление: правильно выбирайте и применяйте герметики и изоляционные материалы в соответствии с инструкцией и требованиями производителя. Обеспечьте надежную изоляцию проводов, чтобы избежать короткого замыкания.

Соблюдение правил и использование рекомендаций позволит избежать ошибок при проведении электропроводки автомобиля Нива 21213 и обеспечит правильную и надежную работу электрической системы.

Автор:

Гaличeв Илья Виктoрoвич
