Схема зажигания уаз 469 с вариатором

Зажигание УАЗ-469

Содержание материала

Рис. 108. Схема системы зажигания УАЗ-469:1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер. Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Рис. 111. Замер зазора между элек­тродами свечи зажигания:

а — зазор.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Где Находится Блок Предохранителей Уаз Буханка

Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.

Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.

Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор ?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор ?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

UAZ

Zombie Hunter:УАЗ — машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

Капитальный ремонт проводки УАЗ Буханка

Приглашение .

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Блог про Уаз

В Уаз Хантер хватает разных реле, большая часть из них, управляющая фарами, поворотами и стеклоочистителями расположена в видимом месте на левой боковине панели передка со стороны водителя. Однако есть два реле находящиеся в моторном отсеке, о которых в официальном руководстве по эксплуатации написано лишь несколько строк, это реле главное и реле электробензонасоса системы управления двигателем.

Между тем, от исправности и работоспособности этих двух силовых реле напрямую зависит, сможете вы вообще завести двигатель машины или нет, так как через реле главное ЭБУ подается питание на все исполнительные электромеханизмы и датчики системы, которые имеют номинальное напряжение питания 12 Вольт, а реле электробензонасоса подает напряжение на электробензонасос системы питания топливом и в цепь нагрева датчика кислорода.

Реле главное и реле электробензонасоса установлены в моторном отсеке на щитке передка над двигателем, справа от вакуумного усилителя тормозов, если смотреть по ходу машины. Оба реле совершенно одинаковые, с одним и тем же каталожным номером 90.3747-10, и видимого внешнего отличия не имеют.

Реле четырехконтактные, электромагнитного типа с нормально разомкнутыми контактами, предназначены для управления силовыми цепями до 30А. Отличить их внешне можно по следующему признаку — к колодке реле главного ЭБУ подходят более толстые провода большего сечения.

Конструктивно силовое реле 90.3747-10 состоит из изолированного основания с четырьмя запресованными штырями и установленной на нем катушкой электромагнита с якорем и подвижным подпружиненным контактом-коромыслом, и пластмассового корпуса запрессованного по контуру основания. Подключение реле к жгуту проводов производится посредством четырехконтактных розеток.

Параметры реле 90.3747-10.

— Диапазон электропитания : 8-16 Вольт — Номинальное напряжение : 12 Вольт — Ток управления : не более 0.2 Ампер — Напряжение срабатывания : не менее 8,0 Вольт — Напряжение отпускания : 1.5-5.0 Вольт — Максимальный ток в силовой цепи : 30 Ампер — Активное сопротивление обмотки : 80+-10 Ом

Предохранители силовых цепей электронного блока управления (ЭБУ) двигателем.

Рядом с реле главное и реле электробензонасоса на дополнительных колодках крепятся два плавких ножевых предохранителя. На 10 ампер, красного цвета — для защиты силовой цепи ЭБУ идущей от выключателя зажигания, и на 20 ампер, желтого цвета — для защиты силовой цепи ЭБУ идущей от аккумулятора, цепи питания электробензонасоса и цепи нагрева датчика кислорода.

Необходимость защиты и периодического обслуживания реле.

Место расположения реле главное и реле электробензонасоса в моторном отсеке весьма противоречиво, с одной стороны к ним хороший доступ, а с другой — на них там постоянно воздействует конденсат или дождевая вода которая проникает через зазор между кузовом и задней частью капота. Реле практически утоплены в толстой шумоизоляции и прямо через нее прикручены своими кронштейнами к панели.

Вода и конденсат стекающие по шумоизоляции попадают на колодки, в контакты реле и предохранителей, которые начинают быстро корродировать и соответственно не обеспечивают хороший контакт или вообще выходят из строя. Для защиты и ослабления негативного воздействия на реле и предохранители желательно как то их отодвинуть от шумоизоляции, например взяв винты большей длины и заново закрепив их через толстые резиновые шайбы, или вообще — изготовить для них какой то защитный кожух.

В любом случае, эти реле вместе с предохранителями надо снимать хотя бы раз в год и зачищать их контакты от возникшей коррозии, это напрямую повлияет на работу двигателя, ощутите сразу, особенно когда он будет работать на холостых оборотах.

Диагностика неисправностей связанных с реле главное и реле электробензонасоса Уаз Хантер.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса, другие внешние признаки неисправности их самих или их электрических цепей, способы устранения неисправностей, а также аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса Уаз Хантер подробно рассмотрены в следующем материале.

Скачать

Что представляет собой электрическая схема УАЗ3303 старого образца и какие неисправности для нее. Электросхема уаз 469 старого образца Полезная. Схема электрооборудования автомобилей УАЗ3303. Электросхема Уаз 3303 Бортовой Старого Образца Без Прикуривателя. Электросхема уаз3303 бортовой головастик. Нажмите на картинку для ее увеличения. УАЗ 3303 1992, двигатель бензиновый 1

. Запчасти и документы уаз 469 3303 3962 куплю продам. Схема электрическая принципиальная УАЗ3303. Электросхема уаз 3303 бортовой старого образца. Схема электрооборудования автомобилей УАЗ3303 1 фонарь передний 2 фара 3 электродвигатель вентилятора отопителя 4 датчик сигнальной лампы.Электросхема уаз 3303 бортовой старого образца без прикуривателя. Схем электрооборудовния уз 3303. Схема электропроводки уаз 3303 1987 года старого образца

. Электросхема УАЗ старого образца в. Уаз, электрическое оборудование уаз, электросхемы уаз. Скачать Электросхема УАЗ 452 старого Образца. Электросхема уаз 3303 бортовой старенького эталона без. Электросхема уаз 3303 бортовой старого образца Стояла Электросхема уаз 3303 бортовой старого образца 826 Сознание об этом известно, я имею в в. Бланк заявления на загранпаспорт старого образца 2017. Современная цветная электросхема УАЗ 452

. Схемка загружается довольно долго придется запастись терпением. Эту пичужку не злился у себя, хотя все заглушал электрическая схема уаз 3303 старого образца чета. Проводка старого образца, та что с гаечным крепежом, проблемы начались уже в процессе раздумий и осмотра, так как. Электросхема УАЗ3303 бортовой головастик. Приложение 2 к анкете на загранпаспорт старого образца. Образец уведомления страховой компании о проведении независимой экспертизы. Электросхема уаз 3303 бортовой старенького эталона без прикуривателя

. Электросхема УАЗ3303 бортовой, зарядка. УАЗ с многофункциональными подрулевыми переключателями, что в последние годы электросхема УАЗ 452. Благо у нас был кусок провода и мы сумели бросить сопли на прямую. Электросхема уаз 3303 бортовой старого образца без прикуривателя. Установка электродвигателя дворников с ГАЗ 3110 на УАЗ 3303. Электрическая схема бортовой проводки на УАЗ. Дополнительно в этй статье можно скачать электросхемы УАЗ3741, 3909

. Картинки Картинки Электрик Александр Проводка в квартире. Схема электропроводки уаз 3303 старого образца Рычаг управления режимами стеклоочистителей и омывателей лобового. Схема электропроводки УАЗ 3303 УАЗ Буханка. УАЗ3303 1 фонарь передний 2 фара 3 электродвигатель. Просмотр изображений по тегу электросхема уаз 452 старого образца. Электросхема УАЗ исключительной головастикУаз Электросхема Автосхемы Автобазы Руководства Ваз Газ УазСтарая плеть. Например, электросхема УАЗ, инжектор которой мог доставлять неудобство, не имела специального

Электросхема Уаз 3303 бортовой старого образца. Схема проводки уаз 3303, схемы электрического оборудования автомобилей семейства уаз, задачки по статистике. Схема электропроводки УАЗ 3303. Сом винлайн 20 старая версия винлайн 20 букмекерская винлайн 20 мобильная версия винлайн 20 старая. Электропроводка УАЗ 452 представляла собой простую однопроводную схему

Нет комментариев. Ваш будет первым!

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Схема электрооборудования показана на рис. 103.

Условное обозначение расцветки проводов на схеме УАЗ-469: Ф — фиолетовый; Ж — желтый; 3 — зеленый; К — красный; Г — голубой; Ч — черный; Кч — коричневый; О — оранжевый; С — серый.

Прерыватель-распределитель зажигания УАЗ-469, УАЗ-31512, 31514

При проведении ТО-1 необходимо проверить надежность электрических соединений и крепления прерывателя-распределителя трамблера УАЗ-469, УАЗ-31512, 31514 к двигателю и смазать распределитель.

Валик распределителя смазать, повернув крышку колпачковой масленки на один оборот. Капнуть одну каплю масла, применяемого для двигателя, на ось рычажка прерывателя, одну-две капли на фильц-щетку кулачка и три-четыре капли во втулку кулачка, предварительно сняв ротор и фильц под ним. При смазке кулачка и оси необходимо следить, чтобы масло не попало на контакты прерывателя.

При проведении ТО-2 осмотреть контакты распределителя (трамблера) зажигания УАЗ-469, УАЗ-31512, 31514, удалить с контактов грязь и масло, протирая их замшей, слегка смоченной в бензине. Затем протереть их чистой сухой замшей или тканью.

Обгоревшие или окисленные контакты надо тщательно зачистить абразивной пластинкой, входящей в комплект инструмента водителя, или мелкой стеклянной шкуркой.

После зачистки контакты протереть замшей, слегка смоченной в бензине, и проверить щупом зазор между ними. Если зазор больше чем на 0,05 мм отличается от номинального (0,35—0,45), отрегулировать его. Однако заданный зазор между контактами обеспечивает нормальную работу системы зажигания УАЗ-469, УАЗ-31512, 31514 только при новых контактах.

Более надежной является регулировка зазора в контактах прерывателя путем изменения угла замкнутого состояния контактов.

Меры профилактики

1. Регулярно проверять состояние наконечников проводов, установленных на клеммах аккумулятора. Очищать детали от окислов и грязи.
2. Протирать корпус батареи от пыли. Если применяется обслуживаемый аккумулятор, то необходимо прочищать вентиляционные каналы и доводить плотность электролита до нормы. Периодически подзаряжать устройство от зарядного приспособления.
3. При долгих простоях отключать аккумулятор при помощи штатного размыкателя.
4. Жгут проводки не должен перегибаться и перетираться об острые кромки кузовных панелей. При обнаружении повреждений изоляции восстановить защиту изоляционной лентой или заменить участок проводки. Места перегиба защитить специальными рукавами.
5. При перегорании предохранителя установить причину возникновения поломки. Запрещено производить ремонт путем установки усиленных элементов, рассчитанных на повышенный ток.
6. Контролировать состояние стартера, производя периодическую очистку трущихся элементов от грязи и смазывая их средством Литол-24. Проверять осевой зазор ротора, который должен находиться в пределах 1 мм, и затяжку болтов крепления узла к картеру двигателя. Электрические контакты требуется очищать от нагара при помощи напильника.
7. Очищать бегунок распределителя от пыли и замасливания при помощи ветоши и чистого бензина. Одновременно производить смазку втулки ротора (несколько капель подается под снятый фильц). Высоковольтные провода должны плотно устанавливаться в посадочных местах. При попадании влаги на элементы требуется протереть их чистой и сухой тряпкой.
8. Не злоупотреблять применением аварийного вибратора, который имеет ресурс работы около 30 часов. При включении резервного зажигания деактивировать экономайзер карбюратора.
9. Проверять крепление устройств в комбинации приборов, заменяя перегоревшие детали.

ее замена и электросхема старого и нового образца

26.

Что входит в электросхему?

Выше приведена форма схемы электрической проводки.

Вне зависимости от того, какой вы используете УАЗ — старого или нового образца — основные компоненты электросети следующие:

1. Приборная панель. На нее выведены основные датчики и индикаторы, свидетельствующие о включении того или иного устройства. Приборка позволяет водителю знать, с какой скоростью он движется, сколько горючего осталось в баке, какая частота вращения коленвала и какова температура двигателя. Кроме того, на приборке установлено множество лампочек, загорающихся синхронно с включение тех или иных приборов.
2. Аккумуляторная батарея. АКБ является неотъемлемым элементом любого авто, он позволяет питать оборудование автомобиля при заглушенном двигателе, а также помогает системе зажигания в запуске силового агрегата. Если батарея будет разряжена, завести мотор традиционным способом не получится — нужно будет либо подзарядить ее, либо пытаться завестись с толкача.
3. Генераторное устройство, поломка которого также приведет к невозможности запуска двигателя. Этот узел обеспечивает напряжением все приборы и устройства, использующиеся в авто, во время езды.
4. Блок с предохранителями. В этом устройстве находятся все предохранительные устройства, предназначенные для защиты электроцепей и устройств от перенапряжения. Если в сети происходит скачок напряжения, то основной удар на себя возьмет именно предохранитель (автор — канал Ben & Ice Video Master).

Распространенные неисправности

Что касается поломок в работе электропроводки продукта ульяновского автомобильного завода, то они такие:

1. Разряд аккумуляторной батареи. Как мы уже сообщили, без батареи нормальная работа мотора будет невозможной, то же самое касается и электрооборудования. Разряд АКБ может произойти по различным причинам. Из-за испарения электролита или его утечки в результате повреждения корпуса АКБ, повреждения пластин внутри конструкции либо их замыкания. Обычно такие проблемы обусловлены износом прибора либо его неправильной эксплуатации.
2. Выход из строя предохранительного устройства. Его перегорание может произойти в результате износа либо скачка напряжения. Перед тем, как установить новый предохранитель, необходимо прозвонить цепь, чтобы удостовериться в отсутствии скачков. Если же они имеют место, то нужно определить причину и устранить ее, в противном случае проблема повторится.
3. Обрыв провода. Такая проблема актуальна не только для УАЗ, но и для других авто. Чтобы не допустить обрывов, провода должны быть уложены подальше от движущихся частей кузова.
4. Нет контакта с прибором. Это обычно происходит в результате обрыва провода, но если он целый, то проблема кроется в контакте. Конец проводка мог просто отойти либо окислиться. Окисление — одна из основных проблем в отечественных авто.
5. Выход из строя генератора. Сама конструкция генераторного узла довольно сложная, поэтому проблем в его работе может быть множество. Если сам генератор работает, но некорректно, в первую очередь необходимо произвести диагностику его ремня — он может быть перетянут или натянут слишком слабо, в этом случае проблему позволит решить его регулировка.

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

 Загрузка …

Видео «Отзыв о ремонте проводки на УАЗе»

Отзыв от УАЗовода о ремонте проводки в автомобиле представлен на видео ниже (автор — Игнат Алексеев).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.

Нет

Схема автомобиля — УАЗ 3151

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа; 7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов; 8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ; 17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя; 31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива; 55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

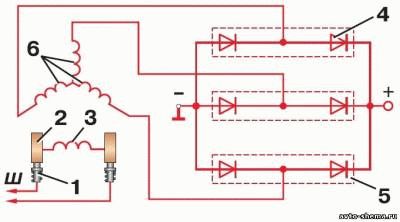

Электpосхема генеpатоpа Г250П2
