Схема электропроводки мотоцикла минск 12 вольт. электропроводка мотоцикла минск 12 вольт

Схема электропроводки Минск

Мотоциклы марки Минск в свое время пользовались огромной популярностью. Сейчас они есть лишь у редкого числа мотоциклистов. Схема электропроводки мотоцикла Минск представляет собой сложную систему.

Электрооборудование мотоциклов марки Минск состоит из следующих элементов:

• Зажигание,
• освещение,
• сигнализация.

Это главные элементы, которые необходимы для работы мототехники.

Также имеются и дополнительные детали, которые представлены:

• тумблерами сигналов торможения,
• кнопками регулирования ближнего и дальнего света,
• переключатель,
• регулятор включения и выключения поворотов,
• контрольные фары.

Генераторы современных мотоциклов Минск обладают очень высоким показателем мощности электроэнергии.

Благодаря схемам для мотоциклов марки Минск есть возможность у каждого мотоциклиста разобраться с ремонтом всех узлов и систем электропроводки.

Эксплуатационные особенности

Именно мотоцикл в нашей стране стал ярким подтверждением того, что двухколесное транспортное средство действительно является средством передвижения.

Владельцев и их «железных коней» можно было встретить везде:

• В лесной чаще;
• В горах;
• На городских магистралях;
• В сельской глубинке;
• На спортивных соревнованиях и т.п.

На мотоцикле JAWA можно было легко уехать за 1000 км от дома Его выносливость и безотказность на самых длительных маршрутах способствовала столь высокой популярности марки в целом. Даже перепродажа 5-ти летнего экземпляра приносила бывшему владельцу не менее 500 рублей.

Тем не менее, сложности с деталями и простая конструкция способствовали тому, что владельцы обслуживали мототехнику своими руками в самых разных местах:

• В частных гаражах;
• В подсобках;
• На балконах;
• В квартирах и т.п.

Отсутствие гаража никогда не было помехой настоящему мотолюбителю

Правильная электропроводка мотоцикла Минск 12 вольт

Электропроводка является одним из наиболее важных аспектов эксплуатации мотоцикла Минск 12 вольт. Неправильно проведенная проводка может привести к серьезным проблемам, включая поломки и даже пожары. Для того, чтобы правильно провести электропроводку, необходимо следовать определенным правилам и использовать специальные инструменты и материалы.

Одним из первых шагов при проведении электропроводки является определение потребностей мотоцикла. Перед началом работ необходимо определить, какие компоненты будут установлены, какие провода и разъемы необходимы для подключения этих компонентов

Важно убедиться, что электропроводка будет соответствовать потребностям мотоцикла и не вызовет проблем во время эксплуатации

Для проведения работ по электропроводке необходимы специальные инструменты и материалы. В первую очередь, вам потребуются переключатели, разъемы, изоляционная лента, провода и паяльник. Освободите достаточное пространство для работы, соберите все необходимые инструменты и материалы и начните процесс.

Правильная маркировка проводов поможет избежать проблем. После того, как все необходимые компоненты подключены, провода необходимо правильно подписать или пометить, специальной изоляционной лентой или маркировочными табличками. Это поможет избежать путаницы во время эксплуатации мотоцикла и ускорит процесс поиска проблем, если они возникнут.

Возможность быстрого и удобного доступа к проводке также является важным аспектом. Подумайте заранее о том, каким образом вы будете иметь доступ к проводке, если будет необходимость в ремонте. Некоторые мотоциклы имеют специальный доступ к проводке через крышку внизу двигателя, другие могут иметь более сложный доступ к проводке, который требует демонтажа нескольких компонентов.

Раздел 4: Особенности подключения электрики для разных типов мотоциклов

Спортивные мотоциклы

Для спортивных мотоциклов требуется более мощная электрическая система, чтобы обеспечить надежную работу множества электрооборудования. При подключении электрики для таких моделей необходимо особенно внимательно учитывать мощность и допустимый ток генератора и аккумулятора.

Кроссовые мотоциклы

Для кроссовых мотоциклов важно установить защиту от влаги и грязи, так как эти модели ориентированы на катание по бездорожью

Также необходимо учитывать, что у этих мотоциклов более высокие требования к подвеске, поэтому следует обратить внимание на выбор штатных комплектующих и определить возможность использования дополнительных электронных устройств

Туристические мотоциклы

Туристические мотоциклы обычно оборудованы большим количеством электрооборудования, которое требует большой мощности. При подключении электрики для таких моделей необходимо учитывать допустимый ток генератора и аккумулятора, а также учитывать особенности схемы подключения.

Круизеры

Круизеры имеют большую массу и размеры по сравнению с другими типами мотоциклов, поэтому требуют более мощной электрической системы. При подключении электрики для круизеров необходимо проверять соответствие штатного напряжения и мощности, также следует учитывать потребность в дополнительных электронных устройствах.

Зажигание от генератора переменного тока — Зажигание и электрооборудование мотоцикла — Пособие механикам мотоциклов

Генератор переменного тока состоит из статора, ротора и передней крышки. В статоре вмонтировано восемь катушек, четыре из них соединены последовательно и служат для зажигания. Остальные четыре применяются для освещения.

Ротор генератора изготовлен из специального магнитного сплава с восемью полюсами, расположенными по окружности. Механизм прерывателя крепится на крышке. Эксцентриковый кулачок прерывателя вращается вместе с ротором.

Схема зажигания и электрооборудования

Схема зажигания и электрооборудования мотоцикла М-104: 1 — клемма освещения; 2 — клемма зажигания; 3 — обмотка освещения; 4 — обмотка зажигания; 5 — масса прерывателя; 6 — масса генератора; 7 — масса заднего фонаря; 8 — масса сигнала; 9 — кнопка сигнала; 10 — клемма сигнала; 11 — рычажок; 12 — ось рычажка; 13 — пружина рычажка; 14 — клемма заднего фонаря; 15 — подвижный контакт; 16 и 19 — клемма генератора; 17 — клемма дальнего света; 18 — клемма ближнего света; 20 — ключ зажигания; 21 — пластина замка зажигания; 22 — масса замка зажигания; 23 — нить дальнего света; 24 — нить ближнего света; 25 — масса лампы; 26 — обмотка сигнала; 27 — 28 — клеммы сигнала;29 — масса индукционной катушки; 30 — вторичная обмотка; 31 — первичная обмотка; 32 — клемма индукционной катушки; 33 — провод высокого напряжения; 34 — масса свечи.

Общая схема электрооборудования с генератором переменного тока показана на рисунке.

«Пособие механикам мотоциклов»,А.Н.Силкин, Б.С.Карманов

Мотоцикл М-104 — Июнь 1964 года

• Онлайн
  • Архив
  • Форум
  • Wiki
  • Купи авто
• Издания
  • Журнал “За рулем”
  • Газета “За рулем – Регион”
  • Журнал “Купи авто”
  • Журнал “Мото”
  • Журнал “Рейс”
  • Книги, Каталоги
  • Подписка
• Товары и услуги
  • Интернет магазин
  • Товары ЗР
  • Турбюро
• Подписка
• Архив
• Форум
• Wiki
• Купи авто

Войти

• Анонсы
• Издания
  • За рулем
  • Газета «За рулем — Регион»
  • Купи авто
  • Мото
  • Рейс
• За рулем
• Газета «За рулем — Регион»
• Купи авто
• Мото
• Рейс
• Книги и каталоги
  • Новинки
  • Популярная литература
  • Техническая литература
• Марки и модели
  • Все марки
  • Acura
  • Alfa Romeo
  • Alpina
  • Aston Martin
  • Audi
  • BAW
  • Bentley
  • BMW
  • Brilliance
  • Bristol
  • Bugatti
  • Buick
  • BYD
  • Cadillac
  • Caterham
  • Changan
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Cord
  • Dacia
  • Daewoo
  • Daihatsu
  • Delahaye
  • Derways
  • DFM
  • Dodge
  • Eriba moving
  • FAW
  • FBS
  • Ferrari
  • FIAT
  • Fisker
  • Ford
  • Freightliner
  • Geely
  • GMC
  • Great Wall
  • Grinnall
  • Gumpert
  • Hafei
  • Haima
  • Hino
  • Honda
  • Horch
  • Hummer
  • Hymer
  • Hyundai
  • Infiniti
  • International
  • Iran Khodro
  • Isuzu
  • Iveco
  • JAC
  • Jaguar
  • Jeep
  • Jinbei
  • Kamaz
  • KIA
  • Lamborghini
  • Lancia
  • Land Rover
  • LDV
  • Lexus
  • Lifan
  • Ligier
  • Lincoln
  • Lotus
  • Luxgen
  • Mahindra
  • Man
  • Maserati
  • Maybach
  • Mazda
  • Mercedes-Benz
  • Mercury
  • MG
  • Mini
  • Mitsubishi
  • Morgan
  • Nash Ambassador
  • Nissan
  • Noble
  • Opel
  • ORCA
  • Pagani
  • Pegaso
  • Perodua
  • Peugeot
  • Piaggio
  • Pininfarina
  • Polaris
  • Pontiac
  • Porsche
  • Proton
  • Renault
  • Rolls-Royce
  • Rover
  • SAAB
  • Saleen
  • Samsung
  • Saturn
  • Scania
  • Scion
  • SEAT
  • Setra
  • Shuanghuan
  • Skoda
  • Smart
  • Spyker
  • Ssang Yong
  • Steyr
  • Strathcarron
  • Studebaker
  • Subaru
  • Suzuki
  • TATA
  • Tianma
  • Tianye
  • Toyota
  • Tucker
  • Venturi
  • Volkswagen
  • Volvo
  • Vortex
  • Westfield
  • Willys
  • Xin Kai
  • YAMAHA
  • Zxauto
  • Богдан
  • ВАЗ
  • Валдай
  • ВИС
  • Волжанин
  • ГАЗ
  • ГолАЗ
  • ё-мобиль
  • ЗАЗ
  • ЗИЛ
  • ЗИС
  • ЗМЗ
  • ИЖ
  • КАВЗ
  • Комбат
  • КРАЗ
  • ЛиАЗ
  • МАЗ
  • Москвич
  • ОКА
  • ПАЗ
  • РОАЗ
  • Сталкер
  • ТагАЗ
  • Тигр
  • УАЗ
  • Урал

Поиск

• Анонсы
• За рулем
• Газета «За рулем — Регион»
• Купи авто
• Мото
• Рейс
• Книги и каталоги
• Марки и модели
• Поиск

• ЗР 2019
• ЗР 2018
• ЗР 2017
• ЗР 2016
• ЗР 2015
• ЗР 2014
• ЗР 2013
• ЗР 2012
• ЗР 2011
• ЗР 2010
• ЗР 2009
• ЗР 2008
• ЗР 2007
• ЗР 2006
• ЗР 2005
• ЗР 2004
• ЗР 2003
• ЗР 2002
• ЗР 2001
• ЗР 2000
• ЗР 1999
• ЗР 1998
• ЗР 1997
• ЗР 1996
• ЗР 1995
• ЗР 1994
• ЗР 1993
• ЗР 1992
• ЗР 1991
• ЗР 1990
• ЗР 1989
• ЗР 1988
• ЗР 1987
• ЗР 1986
• ЗР 1985
• ЗР 1984
• ЗР 1983
• ЗР 1982
• ЗР 1981
• ЗР 1980
• ЗР 1979
• ЗР 1978
• ЗР 1977
• ЗР 1976
• ЗР 1975
• ЗР 1974
• ЗР 1973
• ЗР 1972
• ЗР 1971
• ЗР 1970
• ЗР 1969
• ЗР 1968
• ЗР 1967
• ЗР 1966
• ЗР 1965
• ЗР 1964
• ЗР 1963
• ЗР 1962
• ЗР 1961
• ЗР 1960
• ЗР 1959
• ЗР 1958
• ЗР 1957
• ЗР 1956
• ЗР 1955
• ЗР 1954
• ЗР 1953
• ЗР 1952
• ЗР 1951
• ЗР 1950
• ЗР 1949
• ЗР 1948
• ЗР 1947
• ЗР 1946
• ЗР 1945
• ЗР 1944
• ЗР 1943
• ЗР 1942
• ЗР 1941
• ЗР 1940
• ЗР 1939
• ЗР 1938
• ЗР 1937
• ЗР 1936
• ЗР 1935
• ЗР 1934
• ЗР 1933
• ЗР 1932
• ЗР 1931
• ЗР 1930
• ЗР 1929
• ЗР 1928

• №1
• №2
• №3
• №4
• №5
• №6
• №7
• №8
• №9
• №10
• №11
• №12

• К обзору номера
• 0 — Советы бывалых (Окончание. Начало на стр. 16)
• 0 — СПАРТАКИАДА НА МАРШЕ
• 0 — Изучаем новые модели

Схема электропроводки Днепр

Мотоциклы Днепр являются распространенными. Они и сегодня встречаются у многочисленных мотоциклистов. Многие из них сталкиваются с трудностями, когда дело доходит до ремонта систем, которые связаны с электроникой. Можно обратиться для этого к специалистам. Однако гораздо дешевле все можно сделать самостоятельно. Для этого необходима лишь схема электропроводки мотоцикла Днепр и инструменты.

Схема играет важную роль, по нескольким причинам:

• получение знаний по правильной работе с различными системами мототехники Днепр,
• возможность проведения ремонтных работ в любых условиях,
• экономия на услугах мотосалонов по ремонт электрооборудования мотоцикла.

1 — фонарь левого указателя поворота;2 — лампа А12-21;3 — фара; 4 — лампа А12-4 габаритного и стояночного света; 5 — лампа А12-45-40 дальнего и ближнего света; 6 — фонарь правого указателя поворота (на мотоцикле с коляской не подключен);7 — спидометр; 8 — лампа А12-1 освещения спидометра; 9 — фонарь контрольной лампы указателей поворота; 10 — фонарь контрольной лампы аварийного давления масла; 11 — фонарь контрольной лампы дальнего света; 12 — фонарь контрольной лампы генератора; 13 — фонарь контрольной лампы датчика нейтрали; 14 — панель приборов; 15 — центральный переключатель; 16 — переключатель указателей поворота; 17 — прерыватель указателей поворота; 18 — пробка контакта; 19 — датчик аварийного давления масла; 20 — переключатель света; 21 — передний фонарь коляски; 22 — лампа А12-21 габаритного света и сигнала тормоза на коляске; 23 — блок предохранителей; 24 — генератор; 25 — сигнал; 26 — реле-регулятор; 27 — выключатель сигнала торможения; 28 — включатель; 29 — аккумуляторная батарея; 30 — прерыватель; 31 — катушка зажигания; 32 — провод высокого напряжения; 33 — наконечник свечи; 34 — свеча зажигания; 35 — задний фонарь коляски; 36 — фонарь мотоцикла; 37 — лампа А12-15 сигнала торможения; 38 — лампа А12-3 габаритного света и освещения номерного знака.

Схема электропроводки мотоцикла Урал

Мотоциклы марки Урал пользуются популярностью. Они используются многими мотоциклистами в современном мире. Их модернизация осуществляется различными методами.

Схема электропроводки мотоцикла Урал играет важную роль. Она дает возможность в любое время сделать ремонт своего транспортного средства даже в то время, когда дело касается электроники. К тому же для улучшении технических данных своей мототехники есть возможность путем правильного вмешательства в электронику можно повлиять на работу многих систем и узлов лучшим образом.

На схеме подробно показано, как можно подключать все необходимые узлы для того, чтобы техника работала должным образом.

Мотоцикл Минск М-104 | Все о мотоциклах, мопедах, скутерах, квадроциклах, автомобилях

мотоцикл Минск М-104мотоцикла Минск М-104

Информация о мотоцикле Минск М-104

Модель Минск М-104Производитель БеларусьДлина, мм 1930Ширина, мм 675Высота, мм 1000База, мм 1230-1255Дoрожный просвет, мм 135Максимальная нагрузка, кг 150Сухой вес, кг 90Макс. скорость, км/ч 75___________________________________________________________________________________________________________

Средний расход топлива, л/100 км 3-3,5Диаметр цилиндра, мм 52Ход поршня, мм 58Рабочий объем двигателя, см3 123Степень сжатия 8,0Мощность двигателя, л.с. 5,5Обороты при макс. мошности об/мин 5200Карбюратор К-55ДВоздухофильтр контактно-масляный___________________________________________________________________________________________________________

Топливо бензин А66Емкость бензобака, л 9Моторная передача Цепь ПВ-9, 525-1000Передаточное число 2,75Сцепление пробковое, в масляной ваннеЧисло ведущих дисков 3Коробка передач 3-ступенчатаяПередаточные числаI 3,24II 1,60III 1,00Главная передача открытая цепь ПР-12,7-1800-2Передаточное число 2,67___________________________________________________________________________________________________________

Раматрубчатая, закрытого типаПередняя вилка телескоп. с гидроаморт.Задняя подвеска рычажная с гидроаморт.Колеса (ступицы) штампованныеШины 65-484(2.50-19″)Седло двойное, типа подушка___________________________________________________________________________________________________________

Генератор Г-401Аккумулятор отсутствуетКатушка зажигания КМ-01 или Б-50Опережение зажигания (мм до ВМТ) 4,0Лампа фары 32Х21Стоп-сигнал нетУказатель поворотов нетСпидометр СП-115Сигнал С-34Переключатель света П-25Электронный коммутатор нетДроссель нетРеле указателей поворота нет

Как выставить абрис для наилучшего зажигания

Первоначально абрис устанавливается на заводе, когда уже готовый мотоцикл находится в состоянии сборки, и крепко регулируется специальными винтами. В большинстве случаев это позволяет избежать проблем, однако иногда они разбалтываются, нарушая ход искры зажигания и уменьшая её интенсивность.

Выставить абрис в мотоцикле Минск непросто. Эта процедура отнимает много времени и сил, а также требует предельного внимания даже у самых опытных водителей. Поэтому приступать к ней необходимо только в том случае, если вы точно уверены, что проблема заключается в абрисе. Проверить это можно, измерив интенсивность искры при регулировке контактов. Её изменение свидетельствует о наличии неполадок, однако в том случае, если она остаётся стабильной — настройка не требуется.

Ослабив абрисные винты, проверьте, каким образом изменяется искра. Если с увеличением расстояния между контактами она увеличивается, то пластину следует постепенно поворачивать по часовой стрелке, и наоборот, в том случае, если она уменьшается. Действия необходимо повторять, пока вы не получите сильную искру зажигания, которая будет оставаться стабильной при изменении расстояния между контактами.

Установка зажигания мотоцикла Минск пройдёт гораздо проще при содействии опытных водителей или механиков, если вы являетесь новичком в этом деле. Впрочем, вы без проблем сможете осуществить её и самостоятельно, уделив этому максимум внимания и старания, здорово сэкономив на цене за ремонт мотоцикла в сервисе.

ЭЛЕКТРОСХЕМА МИНСК — МОТОЦИКЛ — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

   Несколько схем электрооборудования отечественного мотоцикла Минск. Все электросхемы представляют собой сканированные мануалы. Вы можете посмотреть такие модели, как Минск M4 200, Минск C4 200 и Минск C 125.

Электросхема Минск  M4 200

Электросхема Минск C4 200

Электросхема мотоцикла Минск C 125

Схема мотоцикла Минск

   В систему электрооборудования мотоциклов «Минск» входит зажигание, освещение и сигнализация. Работа системы осуществляется при помощи переменного тока. Источник – ГПТ. Потребляют электроэнергию система зажигания (к ней относятся электронный коммутатор или прерыватель, высоковольтный трансформатор и свеча), освещения (фара, фонари), поворотники, звуковые сигналы. Вспомогательными приборами являются: тумблер сигнала торможения, рычаги переключения дальнего и ближнего света и поворотов, электропрерыватель указателей поворотов, центральный переключатель с встроенным замком зажигания, контрольные фары. Электросеть имеет однопроводную систему, это значит, что от источника к потребителям протянуто по одному проводу, а рама и другие части мотоцикла, состоящие из металла – второй провод. Электронная система зажигания заключается в двух обмотках генератора – освещения и зажигания; трансформатора высокого напряжения, индукционного датчика, электроблока, сопротивления, свечей зажигания, проводов низкого и провода высокого напряжения. Подобные генераторы сейчас на всех выпускаемых мотоциклах «Минск». Еще один несомненный плюс в пользу нынешнего поколения генераторов мотоциклов «Минск» — увеличение мощности электроэнергии

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Уход за генератором

В процессе ухода за генератором необходимо периодически подтягивать резьбовые соединения. Периодически необходимо проверять зазор между ротором и индукционным датчиком. Это выполняется таким образом: создается максимальный зазор при повороте ротора, затем с помощью эксцентрика выставляется зазор в пределах 0,35-0,40 мм и затягивается винт на место.

По окончанию этих действий зазор замеряется заново. На работоспособность генератора очень сильно влияют условия хранения мотоцикла. Не стоит рассчитывать на то, что электрооборудование будет хорошо работать, если длительный промежуток времени находится в сыром помещении. Особенно это касается хранения в зимний период.

Мотоцикл Минск М-104 | Советские мотоциклы

Мотоцикл Минск М-104 – это советский мотоцикл, выпускаемый на Минском мотоциклетно-велосипедном заводе. Выпуск М-104 был начат в 1964 году.Минск М-104 относится к классу лёгких дорожных мотоциклов. Предшественником данной модели является М-103.Основные отличия, которые отличают новый и старый мотоциклы – это их внешний вид и отделочные элементы.На новую модель М-104 ставили двойное седло подушечного типа,  облицовочные панели в подседельной части и панели рядом с карбюратором.

На мотоцикл устанавливал доработанный двигатель от предыдущей модели, объёмом 123 кубических сантиметра, с мощностью 5,5 л.с. Максимальная скорость, которую может развить М-104 – 75 км/ч. Охлаждение двигателя воздушное, с двухканальной продувкой. Цилиндр выполнен из чугуна, а головка из алюминия. На мотоцикл применяли карбюратор модели К-55Д, а также генератор

Г-401. На М-104 сконструировали новый глушитель.

Трансмиссия у мотоцикла трёхступенчатая, с приводом на заднее колесо, осуществляющийся открытой цепью. Сцепление М-104 в масляной ванне, многодисковое.

Бак имеет объём 9 литров, расход топливной смеси на 100 километров всего-лишь 3-3,5 литра.

На мотоцикле отсутствуют поворотники и стоп-сигналы. Рама закрытого типа, трубчатая.

На задней оси подвеска маятникового типа, а на переднее колесо устанавливали вилку телескопического типа.

Масса мотоцикла всего 90 килограмм, а максимальная нагрузка – 150 килограмм.

Производство мотоцикла продолжалось до 1967 году, и прекратилось, в связи с выходом мотоцикла преемника Минск М-105.

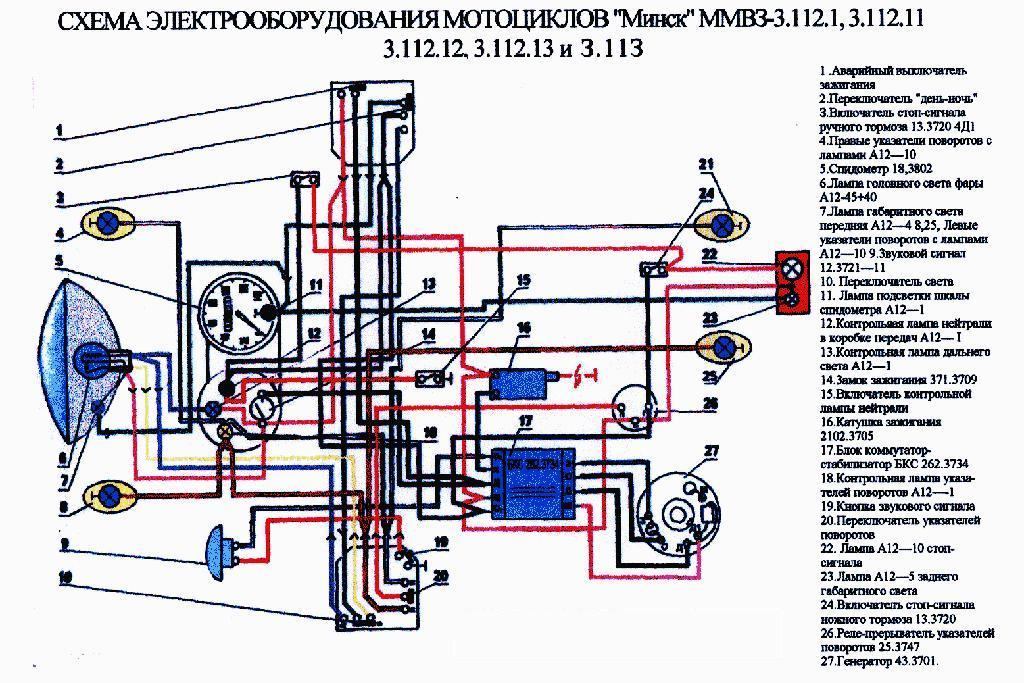

Схема электрооборудования Мотоцикла Минск ммвз 3 112

• Новости
• Фотогалерея
• Объявления
• Форум

теги

• Эндуро
• Дрэгстер
• Боббер
• Чоппер
• Круизер
• мотовездеход
• Кроссовый байк
• спортбайк

Рубрики

• Harley Davidson
• Honda CB
• Honda CTX
• Honda GL
• Honda GL 1800
• Honda SBR 1000
• Honda SBR 300
• Honda SBR 600
• Honda Shadow
• Honda VFR
• Honda VFR 1200
• Kawasaki Ninja
• Suzuki GSX
• Suzuki Strom
• Suzuki SV
• Гидроциклы
• Иж Юпитер
• Квадроциклы
• Квадроциклы Honda
• Китайские Мотоциклы
• Кроссовые Мотоциклы
• Мопеды
• Мотоцикл Восход
• Мотоцикл Днепр

Мотоцикл Минск Мотоцикл Планета Мотоцикл Урал Мотоцикл Ява Мотоциклы BMW Мотоциклы BMW G Мотоциклы BMW R Мотоциклы Ducati Мотоциклы Honda Мотоциклы Yamaha Мотоциклы Иж Мотоциклы с коляской Мотоциклы Эндуро Скутеры Honda Спортивные мотоциклы

подобнее

подобнее

подобнее

подобнее

подобнее

подобнее

• Новости
• Фотогалерея
• Объявления
• Форум

Принцип действия электронной системы зажигания

Последнее поколение генераторов Минска значительно увеличивает мощность источника электроэнергии. Это обеспечивает бесперебойность функционирования всех элементов системы. Во всех скоростных режимах потребители электроэнергии имеют надежное обеспечение.

Новые генераторы отличаются не только по своей функциональности, но и по строению. На разных моделях мотоцикла установлены различные типы генераторов. Но, внешне они похожи, что позволяет крепить их, не соблюдая соответствия модели.

Единственное, что следует помнить, при смене генератора на другой тип, необходимо провести регулирование всех остальных элементов.

Электронное зажигание имеет бесконтактную форму. Конструкционные особенности Минска не предусматривают наличие аккумулятора. Система зажигания работает на базе ГПТ. В работе используется блок коммутатора — стабилизатора и индукционный датчик.

Стабилизатор напряжения используется для регулирования силы тока, которая подается на освещение и звуковые сигналы. Коммутатор и стабилизатор по своим функциям не связаны между собой.

Система зажигания Минска работает за счет связи таких элементов, как:

• свеча,
• трансформатор напряжения;
• индукционный датчик;
• сопротивления;
• лампочек-индикаторов;
• проводов.

Правильно настроенная система зажигания – залог того, что мотоцикл будет заводиться даже зимой. Отсутствие аккумулятора в какой-то степени облегчает жизнь владельца мотоцикла. Не нужно думать о том, что периодически следует подзаряжать батарею. Схема проводки мотоцикла минск показывает взаимосвязь между отдельными элементами.

Схема электрооборудования мотоциклов Минск

Схе­ма электрообору­дования мотоцик­ла 3.11211: 1 — лампа ука­зателя поворотов передняя А12-10; 2 — лампа подсветки спидометра А12-1; 3 — конт­рольная лампа дальнего света А12-1; 4 — лампа габаритного огня A12-4; 5 — лампа ближнего/дальнего света А12-45+40; 6 — конт­рольная лампа указателей пово­ротов А12-1; 7 — контрольная лам­па нейтрали в ко­робке передач А12-1; 8 — пере­ключатель света, указателей пово­рота с кнопкой звукового сигнала; 9 — звуковой сигнал; 10 — реле-прерыватель указателей поворотов 25.3747; 11 — включатель контрольной лампы нейтрали; 12 — генератор 43.3701010; 13 — лампа указателя поворотов задняя А12-10; 14 — блок коммутатор-стабилизатор 262.3734; 15 — лампа стоп-сигнала А12-10; 16 — лампа габаритного огня А12-5; 17 — включатель стоп-сигнала 13.3720; 18 — трансформатор высоковольтный 2102.3705; 19 — свеча А23В; 20 — включатель стоп-сигнала ручного тормоза 13.3720; 21 — центральный переключатель; 22 — переключатель «день-ночь» и аварийный выключатель зажигания

Схема электрооборудования мотоцикла 3.115 с электронной системой зажигания

Схема электрообору­дования мотоцикла «Минск» с ак­кумулятором:

1 — переключатель света и ава­рийный выключатель зажигания; 2 — включатель стоп-сигнала руч­ного тормоза; 3 — правые указате­ли поворотов с лампами А1 2-10; 4 — лампа подсветки шкалы спидо­метра А12-1; 5 — лампа головного света фары А12-45+40; 6 — конт­рольная лампа дальнего света А12-1; 7 — контрольная лампа ука­зателей поворотов А12-1; 8 — кон­трольная лампа нейтрали в короб­ке передач; 9 — лампа переднего габаритного/стояночного огня А12-4; 10 — левые указатели пово­ротов с лампами А12-10. 11 — пе­реключатель света, указателей поворотов и кнопка звукового сигнала; 12-замок зажигания 058; 13 — свеча А23В; 14 — включатель контрольной лампы нейтрали; 15 — звуковой сигнал; 16 — аккумуляторная батарея 6МТ-5; 17 — пре­дохранитель 8А; 18 — зарядное ус­тройство; 19 — катушка зажигания 2102.3705; 20 — реле-прерыватель указателей поворотов 25.3747; 21 — блок БКС 262.3734; 22 — включа­тель стоп-сигнала ножного тормо­за; 23 — лампа стоп-сигнала А12-10; 24 — лампа заднего габаритно­го/стояночного огня А12-5; 25 — ге­нератор 43.3701

Схема электрооборудования мотоциклов М-103, М-104, М-105, М-106: 1 — замок зажигания; 2 — лампа подсветки шкалы спидометра А6-1 (только на М-105, М-106); 3 — лампа головного света фары A6-32+21 или А6-32+32; 4 — лампа габаритного света фары А6-2; 5 — звуковой сигнал С-34; 6 — переключатель света с кнопкой звукового сигнала П-25 или П-200; 7 — катушка зажигания КМ-01, ИЖ-56 или Б-300; 8 — включатель стоп-сигнала (только на М-105, М-106); 9 — генератор Г-38, Г-401, Г-411 или Г-421; 10 — лампа стоп-сигнала А6-15 (только на М-105, М-106); 11 — лампа габаритного света задняя А6-3

Схема электрооборудования мотоциклов Минск ММВЗ 3.111

Как выполнить ремонт электропроводки мотоцикла Минска своими руками

Ремонт электропроводки мотоцикла Минска может быть необходим в случае неисправности, короткого замыкания или поломки проводов, разъемов или электрических компонентов. Выполнить этот ремонт своими руками вполне возможно, если у вас есть некоторые базовые навыки в работе с электрическими системами и необходимые инструменты.

Перед тем как приступить к ремонту, следует подготовить необходимые инструменты, такие как отвертки, пинцет, провода, разъемы, мультиметр, паяльную станцию и другие инструменты, которые могут пригодиться в процессе работы.

Ниже представлены основные шаги, которые помогут вам выполнить ремонт электропроводки мотоцикла Минска своими руками:

1. Определите причину неисправности. Перед началом ремонта необходимо определить причину неисправности электропроводки. Вы можете использовать мультиметр для проверки цепей и проводов на наличие обрывов или коротких замыканий.
2. Разберите систему электропроводки. При необходимости разберите систему электропроводки мотоцикла, чтобы получить доступ к проводам, разъемам и другим компонентам. Обычно для разборки требуется отвертка или другой подходящий инструмент.
3. Проверьте провода и разъемы. Визуально осмотрите провода и разъемы на наличие видимых повреждений, таких как обрывы, изоляционные дефекты или коррозия. Если обнаружены повреждения, замените поврежденные провода или разъемы.
4. Проведите проверку электрических компонентов. Если проблема не связана с проводами или разъемами, возможно, неисправен некоторый электрический компонент, такой как предохранитель, реле или выключатель. Используйте мультиметр, чтобы проверить электрические компоненты на работоспособность и замените их при необходимости.
5. Соберите систему электропроводки. После исправления всех обнаруженных неисправностей соберите систему электропроводки мотоцикла, убедившись, что все провода правильно подключены и зафиксированы.
6. Проведите тестирование. После завершения ремонта проведите тестирование системы электропроводки, чтобы убедиться, что все работает правильно. Проверьте работу фар, указателей поворота, стартера и других электрических компонентов.

Не забывайте соблюдать меры безопасности при работе с электропроводкой мотоцикла Минска. Перед началом ремонта отключите аккумулятор и будьте осторожны, чтобы не получить поражение электрическим током.

Если у вас нет достаточного опыта или уверенности в своих навыках ремонта электропроводки, рекомендуется обратиться к опытным механикам или электрикам, чтобы избежать возможных ошибок и дополнительных проблем.

Неисправности в работе электрооборудования

1. Обгорание контактов – происходит по причине нарушения соединения клемм или пробоя конденсатора. Необходимо заменить конденсатор и зачистить контакты.
2. Слабая искра. Устраняется заменой свечи. Если не помогает, следует причины искать глубже.
3. Ротор цепляется за статор. Ликвидируется путем замены подшипника.
4. Повреждение изоляции обмоток. Результатом будет отсутствие искры. Если данная проблема возникла в дороге, можно попытаться поменять клеммы местами и так добраться до гаража. Мотоцикл в таком случае придется заводить с хода.

Все названные неисправности можно предотвратить, если постоянно контролировать состояние данных элементов. Как известно, профилактика обходится дешевле, чем ремонт.

• Terneo sx подключение к wifi



• Как узнать пин код для роутера 835ft



• Как включить блютуз на фольксваген джетта 2010 года



• Cck bluetooth usb что это



• Не работает интернет через роутер netis

Раздел 5: Рекомендации по безопасности при установке и использовании электропроводки на мотоцикле

1. Используйте только качественные компоненты

При установке электропроводки на мотоцикле следует использовать только качественные компоненты, соответствующие действующим стандартам. Использование бракованных и дешевых компонентов может привести к нештатным ситуациям, в том числе к пожарам и авариям.

2. Правильное подключение проводов

Никогда не подключайте провода наугад или по «примеру других». Соединение проводов и установка электронных узлов на мотоцикле должны производиться в соответствии с руководством пользователя. В противном случае, вы рискуете получить ненадежное электрическое соединение и повреждение оборудования.

3. Использование предохранительных устройств

Всегда используйте предохранительные устройства при работе с электропроводкой на мотоцикле. Следите за тем, чтобы предохранитель был достаточной мощности и соответствовал потребностям электрической схемы мотоцикла.

4. Регулярный осмотр и обслуживание

Пользуйтесь электропроводкой на мотоцикле только после тщательного осмотра и обслуживания. Проверяйте состояние проводов, пайки и крепления узлов. Обратитесь к профессионалу, если заметите любые признаки неисправности. Поврежденные части следует незамедлительно заменить.

5. Работайте в защитных перчатках

При установке и обслуживании электропроводки на мотоцикле следует работать в защитных перчатках. Это поможет предотвратить порезы и другие травмы.

6. Отключайте электропроводку перед ремонтом

В случае, если требуется выполнить ремонт или заменить какую-либо часть мотоцикла, отключите электропроводку перед началом работ. Это поможет предотвратить короткие замыкания и защитит от поражения электрическим током.

7. Не экспериментируйте на своем мотоцикле

Никогда не экспериментируйте на своей мотоцикле, если у вас нет опыта в установке и обслуживании электропроводки. Делайте это только с помощью профессионалов, чтобы избежать различных последствий.

8. Берегите провода от механических повреждений

Электропроводку на мотоцикле следует беречь от механических повреждений. Следите за тем, чтобы провода не свисали, а также за тем, чтобы на них не падал тяжелый груз. Провода, попавшие под колеса, могут быть повреждены.

9. Соблюдайте правила вождения

Используйте световые сигналы в соответствии с правилами дорожного движения. Будьте внимательны и осторожны при движении в темное время суток, а также в условиях плохой видимости. Соблюдайте правила безопасности на дорогах и избегайте ненужных рисков.

10. Следите за зарядом аккумулятора

Никогда не проигрывайте заряд своего аккумулятора. Следите за тем, чтобы аккумулятор был заряжен в полной мере перед каждой поездкой. Это поможет избежать возможных инцидентов, связанных с отключением электропроводки на мотоцикле.

Автор:

Гaличeв Илья Виктoрoвич
