Руководства по ремонту
—>
—>Главная » —>Файлы » DUSTER » Электросхемы |
—>В категории материалов : 6 —>Показано материалов : 1-6 |
—>Сортировать по : Дате · Названию · Рейтингу · Комментариям · Загрузкам · Просмотрам
Официальная программа Электросхем на автомобиль Renault Daster ph2, начиная с 2015 г.
(Электросхемы Рено Дастер фаза 2)
Официальная программа Электросхем на автомобиль Renault Daster ph2, начиная с 2015 г.
(Электросхемы Рено Дастер фаза 2)
(Электросхемы Рено Дастер фаза 2)
Данные схемы электрооборудования представлены в цветном исполнении.
Источник статьи: http://renault-atlas.ru/load/duster/ehlektroskhemy/23
Подключение реле стартера Рено Дастер
Для подключения реле стартера на автомобиле Рено Дастер необходимо выполнить следующие шаги:
- Отключите аккумулятор. Прежде чем приступить к подключению реле стартера, необходимо отключить аккумулятор автомобиля. Это предотвратит возможные короткое замыкание или повреждение при подключении.
- Найдите место для установки реле стартера. Реле стартера обычно устанавливается в моторном отсеке автомобиля, рядом с аккумулятором или панелью предохранителей. Убедитесь, что есть достаточно места и подходящие крепления для установки реле.
- Подготовьте необходимые инструменты и материалы. Для установки реле стартера вам потребуются следующие инструменты и материалы: плоскогубцы, отвертка, провода, разъемы, клеммы и изоляционная лента.
- Установите реле стартера. Следуйте инструкции от производителя, чтобы правильно установить реле стартера в выбранное место. Обычно реле стартера имеет крепления или фиксаторы, которые помогут закрепить его в моторном отсеке.
- Подключите провода к реле стартера. Используя плоскогубцы или отвертку, подсоедините провода к соответствующим контактам на реле стартера. Обычно реле стартера имеет 4 контакта: главный плюс (+) от аккумулятора, минус (-) от аккумулятора, плюс (+) от зажигания и контакт к стартеру.
- Проверьте подключение и изолируйте провода. После подключения проводов убедитесь в правильности подключения, провода не должны быть перепутаны. Затем оберните каждое подключение изоляционной лентой для защиты от короткого замыкания.
- Подключите аккумулятор. После завершения подключения реле стартера, восстановите подключение аккумулятора. Будьте осторожны и убедитесь, что провода аккумулятора подключены правильно.
- Проверьте работу реле стартера. Запустите двигатель и убедитесь, что реле стартера функционирует правильно. Если двигатель запускается без проблем, то установка реле была успешной.
Важно помнить, что подключение реле стартера требует определенных знаний и навыков в области автомобильной электрики. Если вы не уверены в своих способностях, лучше обратиться к профессионалам
Теперь вы знаете, как подключить реле стартера на автомобиле Рено Дастер.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проверка работоспособности электропроводки
Для проверки работоспособности электропроводки автомобиля Рено Дастер рекомендуется выполнить следующие шаги:
- Перед началом проверки убедитесь, что зажигание выключено и автомобиль находится в режиме «Парковка».
- Проверьте наличие утечек тока или повреждений проводов и соединений. Визуально осмотрите провода и соединения на предмет повреждений, потрескавшихся изоляций или окисления. При необходимости, замените поврежденные элементы.
- Проверьте состояние предохранителей. Снимите крышку блока предохранителей и проверьте состояние предохранителей. Если предохранитель перегорел, замените его на новый предохранитель с аналогичными характеристиками.
- Проверьте целостность и контактность разъемов. Отсоедините разъемы и проверьте соединения на наличие загрязнений или окисления. При необходимости, очистите разъемы и установите их обратно. Убедитесь, что разъемы надежно закреплены и контактируют между собой.
- Проверьте работу осветительных приборов. Включите каждый осветительный прибор по очереди (фары, стоп-сигналы, поворотники, фонари) и убедитесь, что они работают корректно.
- Проверьте работу системы запуска двигателя. Запустите двигатель и удостоверьтесь, что он запускается без проблем. Проверьте работу системы зажигания и свечей зажигания.
- Проверьте работу системы зарядки аккумулятора. При включенном двигателе проверьте работу генератора и уровень заряда аккумулятора с помощью вольтметра.
Если в процессе проверки были обнаружены неисправности или проблемы с электропроводкой, рекомендуется обратиться к специалисту для диагностики и ремонта. Не рекомендуется самостоятельно выполнять сложные работы, которые могут повредить автомобиль или привести к другим несчастным случаям.
Электропроводка на Рено Дастер (Renault Duster)
Duster
Тип:
Заводской номер:
HSAM
Двигатель:
Номер двигатель:
K4M696
Коробка:
Номер коробки:
JR5000JR5001JR5002JR5008JR5009JR5010JR5012JR5013JR5014JR5015JR5016JR5017JR5018JR5102JR5103JR5104JR5106JR5108JR5109JR5110JR5113JR5114JR5116JR5118JR5119JR5120JR5123JR5124JR5125JR5126JR5128JR5129JR5130JR5131JR5132JR5137JR5138JR5140JR5142JR5144JR5145JR5147JR5149JR5150JR5151JR5152JR5153JR5154JR5155JR5156JR5158JR5160JR5162JR5164JR5165JR5166JR5168JR5170JR5171JR5172JR5173JR5175JR5176JR5177JR5179JR5180JR5185JR5187JR5189JR5193JR5194JR5195JR5199JR5301JR5302JR5303JR5306JR5308JR5309JR5310JR5316JR5318JR5319JR5321JR5322JR5324JR5327JR5329JR5331JR5332JR5335JR5336JR5337JR5338JR5339JR5340JR5341JR5342JR5345JR5346JR5347JR5348JR5349JR5350JR5351JR5353JR5354JR5355JR5356JR5360JR5361JR5362JR5368JR5369JR5370JR5371JR5372JR5373JR5374JR5375JR5376JR5377JR5517JR5549JR5551
Схемы:
- Рисунок 1
- Рисунок 2
- Рисунок 3
- Рисунок 4
- Рисунок 5NFAB: Заводской номер автомобиля: ] {«A»:»253666″,»J»:»019904″}Тип коробки/Число передач: Механическая, 5 передач, Механическая, 6 передач
- Рисунок 6NFAB: Тип коробки/Число передач: Автоматическая, 4 передачи
- Рисунок 7NFAB: Заводской номер автомобиля: ] {«A»:»036428″,»J»:»000001″}Заводской номер автомобиля: Тип коробки/Число передач: Механическая, 5 передач, Механическая, 6 передач
- Рисунок 8Заводской номер автомобиля: Тип коробки/Число передач: Механическая, 5 передач, Механическая, 6 передач
- Рисунок 9NFAB:
- Рисунок 10NFAB:
- Рисунок 11NFAB:
- Рисунок 12NFAB: Тип коробки/Число передач: Автоматическая, 4 передачи
- Рисунок 13NFAB: Тип коробки/Число передач: Механическая, 5 передач, Механическая, 6 передач
- Рисунок 14NFAB:
- Рисунок 15NFAB:
- Рисунок 16NFAB:
- Рисунок 17NFAB:
- Рисунок 18

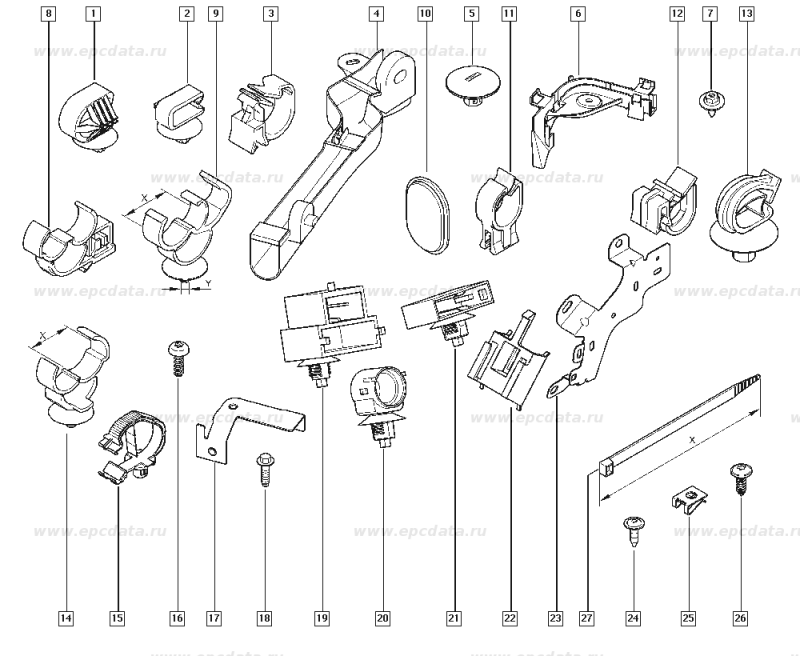

1
SUPPORTING CLIP ФИКСАТОР (ПЛАС) |
2
CLIP — SUPPORTING ДЕРЖАТЕЛЬ ТРУБКИ О |
3
КЛИПСА ТРУБКИ КОНД |
4
ЗАЩИТНЫЙ ЩИТОК ПРО |
5
RETAINING CLIP ФИКСАТОР НАКЛАДКИ |
6
Деталь |
7
FLGD HEX HD SCR W/ БОЛТ М6 |
8
CLIP — SUPPORTING ДЕРЖАТЕЛЬ ТОПЛ ТРУ |
9
CLIP ДЕРЖАТЕЛЬ ТОПЛ ТРУ |
10
ЗАГЛУШКА КУЗОВА (П |
11
ФИКСАТОР (ПЛАС) |
12
CLIP PIN |
13
CLIP SPPRT ФИКСАТОР ОБИВКИ СА |
14
CLIP 1 TRACK ФИКСАТОР (ПЛАС) |
15
КЛИПСА (ПЛАС) |
16
SCREW — RAIS CHEE БОЛТ М4 |
17
КРОНШТЕЙН ПРОВОДКИ |
18
FLGD HEX HD SCREW VIS H EMBASE M6-2 |
19
Деталь |
20 Деталь |
21
Деталь |
22
Деталь |
23
Деталь |
24
LRG RND HD THRD FO БОЛТ М5 |
25
NUT-TAPPING DIAM 4 ГАЙКА М4 |
26
LRG RND HD TAPPING ВИНТ |
27
STRIP-TIGHTENING ХОМУТ Д/ЭЛЕКТРОПРО |
RenaultDuster
Описание для до рестайлинговых
Блок под капотом
Общая фото — схема
Описание предохранителей
F1 | Не используется |
F2 | Не используется |
F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
F10 (80) | Силовые цепи реле включения электрообогревателя салона |
F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Расположен в торце приборной панели с водительской стороны за крышкой.
Схема
Расшифровка
F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
F3 (10) | Цепи ламп сигналов торможения |
F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
F6 | Резерв |
F7 | Резерв |
F8 | Резерв |
F9 (10) | Цепь лампы ближнего света левой блок-фары |
F10 (10) | Цепь лампы ближнего света правой блок-фары |
F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
F12 (10) | Цепь лампы дальнего света правой блок-фары |
F13 (30) | Цепи электро стеклоподъемников задних дверей |
F14 (30) | Цепи электро стеклоподъемников передних дверей |
F15 (10) | Цепь блока управления ABS |
F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
F17 (15) | Цепи звуковых сигналов |
F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
F20 (7,5) | Цепь лампы заднего противотуманного света |
F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
F22 | Резерв |
F23 | Резерв |
F24 (5) | Цепь контроля усилителя рулевого управления |
F26 (5) | Цепь блока управления подушками безопасности |
F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
F30 (20) | Цепи центрального замка |
F31 (15) | Цепь противотуманных фар |
F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
F33 | Резерв |
F34 (15) | Цепь электромагнитной муфты заднего редуктора |
F35 | Резерв |
F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
Это интересно: Проверка электрооборудования Renault Logan 2004-2009 Бензин
Самостоятельная диагностика
Электрика автомобиля Renault Duster не поддерживает диагностику работоспособности клаксона с отображением кода ошибки. Для тестирования необходимо разобрать облицовку рулевой колонки и осмотреть изоляцию. В большинстве случаев обрыв происходит в блоке переключателей (из-за неудачной схемы провод переламывается на месте пайки). Затем следует осмотреть предохранитель. В случае целостности вставки необходимо снятие бампера и проверка клаксона прямой подачей постоянного тока напряжением 12 В.
Для тестирования проводки в блоке переключателей необходимо:
- Отвернуть винты с головкой Torx T15, расположенные на нижней части кожуха рулевой колонки.
- Снять крышки, что позволит добраться до жгутов электропроводки переключателей.
- Повернуть рулевое колесо в левую сторону до момента открытия доступа к винтам с головкой под крестообразную отвертку.
- Открутить шурупы, а затем вытянуть подрулевой модуль движением влево (конструкция выйдет из посадочного гнезда по направляющим).
- Отсоединить колодку от штекера на блоке.
- Проверить состояние проводов, которые отрываются по линии пайки к контактным пластинам.
Для тестирования работоспособности клаксона нужно открутить шурупы.
Первоначальные настройки реле
Перед тем как приступить к подключению сигнала через реле для Рено Дастер, необходимо выполнить первоначальные настройки реле. Это позволит гарантировать надежную работу системы и исключить возможность повреждения автомобиля.
Вот несколько шагов, которые следует выполнить для настройки реле:
Проверьте требования к реле. Первым делом необходимо убедиться, что реле, которое вы собираетесь использовать, соответствует требованиям автомобиля Рено Дастер. Обратитесь к инструкции производителя автомобиля или к специалистам, чтобы узнать, какое реле лучше всего подойдет для вашей ситуации.
Определите место установки реле. Выберите место для установки реле, которое будет удобным и безопасным
Чаще всего реле устанавливают под капотом автомобиля, но важно убедиться, что оно будет защищено от влаги и механических повреждений.
Подготовьте провода и крепежные элементы. Проведите необходимую подготовку проводов, которые будут использоваться для подключения реле
Проверьте, что провода имеют правильную длину и соответствующие разъемы для подключения к реле и другим компонентам автомобиля.
Следуйте инструкциям производителя реле. Внимательно изучите инструкции, предоставленные производителем реле. Они должны содержать подробную информацию о способе установки, подключении и настройке реле. Следуйте всем указаниям, чтобы избежать ошибок.
После того как реле будет правильно настроено, вы сможете приступить к подключению сигнала через реле для Рено Дастер. Чтобы это сделать, вам, возможно, потребуется дополнительные компоненты и инструменты, такие как резисторы, разъемы или крепежные элементы. Всегда следуйте инструкциям внимательно и, при необходимости, обратитесь к профессионалам для получения помощи.
Вспомогательные электросхемы Рено Дастер (Звуковой сигнал, прикуриватель, подогрев сидений и т.д.)
Дополнительные электросхемы для Рено Дастер (схемы иммобилайзера, световой сигнализации, стопсигнала, фонаря заднего хода и пр.)
Современные марки авто, в том числе Рено Дастер, оснащены множеством электроники. Ниже мы опишем простые электросхемы, которые отвечают за выполнение определённых функций машины (стоп-сигнал, подогрев сидений, прикуриватель и др.).
Звуковой сигнал стоит на втором месте после тормозного устройства по важности касательно предотвращения ДТП. Два зуммера (электромагнитных прибора высокой частоты, благодаря которым издается звук) располагаются на автомобиле
Оба звуковых сигнала настроены на определенную частоту, для того, чтобы суметь охватить весь спектр частот, воспринимаемых человеческим ухом. Два сигнала связаны между собой как показано на схеме.
Питаются зуммеры от разных предохранителей F17 на 15 А и F31 на 60 А. Если предупреждающий сигнал находится в нерабочем состоянии, возможно, перегорел какой-то один из них. Если теория подтверждается, т требуется замена предохранителей. Их можно сменить только на аналогичные, с тем же амперажем, иначе существует риск сгорания электроприборов.
Этот прибор предназначен для зарядки электрических приборов или прикуривания табачных изделий. Сам прикуривать – это спираль из металла в специальной вставке. Когда прибор подключен к бортовой электросети, через него проходит ток, нагревая спираль накаливания внутри. Как только аппарат готов к работе, прикоснитесь сигаретой к раскаленной спирали прикуривателя. Для защиты данного оборудования установлено два блока предохранителей в салоне F38 и F19, рассчитанных на 15 А и 10 А соответственно. Каждый из них отвечает за определенную функцию – подсветку и питание.
Подогрев сидений осуществляется с помощью электрических приборов, встроенных в спинку и подушки. Чаще всего в автомобилях Рено Дастер данная функция распространяется на два передних кресла. Блок предохранителей F16 в салоне рассчитан на 15 А и напрямую соединен с выключателями обогрева правого и левого сидений. Выключатель, в свою очередь, связан с электрическими элементами обогрева отдельных частей (подушки и сиденья).
Иммобилайзер – устройство против угона. Чтобы не произошел разрыв электронной сети в важных местах, например, в сети зажигания, и система не была блокирована, иммобилайзер считывает электронный чип, который находится в специальном ключе хозяина авто. Датчик данного устройства напрямую связан с управлением электрооборудованием и предохранителями Рено Дастер (F4 на 10 А).
Указатели поворотов и световая сигнализация
Поворотники принимают непосредственное участие в дорожном движении, указывая пешеходам и другим автомобилиста направление дальнейшего движения авто на перекрестках. Для того же предназначена аварийная световая сигнализация. Исходя из электросхемы, данные приборы связаны между собой и с блоком управления оборудованием. За работу левого заднего фонаря отвечают левые боковые и передние указатели. За исправность правого, соответственно, правые указатели. Выключатель аварийной сигнализации питается за счет предохранителя F19 на 10А. Левый подрулевой переключатель также отвечает за работу механизма.
Для авто Рено Дастер с АКПП и МКПП используется следующая схема фонаря света заднего хода. Через блок предохранителей в салоне F27 и F26 проходит подпитка током. Также в электросхеме присутствуют следующие элементы: датчик режимов АКП, выключатель света заднего хода, правый задний фонарь.
В зависимости от коробки передач, зажигание светового сигнала включается от нажатия на педаль тормоза либо благодаря системе курсовой устойчивости. Безопасность и питание данной системы обеспечивается предохранителем F3 на 10А, который установлен в салоне Рено Дастер.
Данное приспособление предназначено для удаления грязи с лобового стекла с целью улучшения видимости. Правый подрулевой переключатель активизирует работу стеклоочистителей. Блоки предохранителей F27 и F1 установлены в салоне.
Общая схема питания основных узлов электросистемы Рено Дастер
Категории товаров, которые вам могут быть интересны на основании статьи «Вспомогательные электросхемы Рено Дастер (Звуковой сигнал, прикуриватель, подогрев сидений и т.д.)»:
Электрика
Как снять аккумулятор Renault DusterКак поменять батарейку в брелке Рено Duster своими рукамиКак заменить батарейку в ключе Renault ДастерКак заменить батарейку в пульте Рено Duster своими рукамиКак заменить блок предохранителей Рено ДастерУстановка втягивающего реле Renault DusterПоменять габаритную лампу Рено DusterЗаменить задний фонарь Renault DusterКак снять заднюю фару Renault DusterКак заменить замок зажигания Рено ДастерКак заменить катушку зажигания Renault ДастерКак снять кнопку стеклоподъемника Рено Duster своими рукамиКак поменять лампу ближнего света Рено Дастер своими рукамиЗамена лампы в бардачке Renault DusterЗамена ламп в габаритах Renault DusterПоменять лампу в дальний свет Renault DusterКак заменить лампу в задний ход Рено Дастер своими рукамиЗамена ламп в поворотниках Рено DusterКак поменять лампу в приборной панели Рено DusterКак заменить лампу в противотуманных фарах Renault DusterКак поменять лампу в ПТФ Рено ДастерКак поменять лампу в фарах Renault Duster своими рукамиЗаменить лампу освещения салона Renault Дастер своими рукамиПоменять лампу стоп сигнала Renault ДастерКак заменить лампы задних фонарей Рено DusterСнять левую фару Рено Дастер своими рукамиКак снять моторчик стеклоподъемника Renault DusterКак снять переднюю фару Renault ДастерСнятие правой фары Renault ДастерКак заменить предохранители Рено ДастерКак заменить предохранитель прикуривателя Рено ДастерКак поменять противотуманные лампы Renault ДастерРемонт реле поворотов Рено Duster своими рукамиЗамена реле стартера Рено ДастерКак поменять реле стеклоочистителя Renault ДастерКак поменять свечи зажигания Рено ДастерЗаменить щетки генератора Рено ДастерЭлектросхема акпп Renault ДастерЭлектросхема акустической системы Renault ДастерЭлектросхема бензонасоса Renault ДастерЭлектросхема блока предохранителей Renault Duster своими рукамиЭлектросхема блока управления двигателем Рено DusterЭлектросхема вентилятора охлаждения Renault Дастер своими рукамиЭлектросхема включения бензонасоса Рено ДастерЭлектросхема включения вентилятора охлаждения Рено Дастер своими рукамиЭлектросхема включения кондиционера Renault ДастерСхема включения переднего моста Renault DusterЭлектросхема включения стартера Renault Дастер своими рукамиЭлектросхема включения фар Renault ДастерЭлектросхема генератора Рено DusterЭлектросхема датчика давления масла Renault ДастерЭлектросхема датчика кислорода Renault Дастер своими рукамиЭлектросхема датчика охлаждающей жидкости Renault DusterЭлектросхема датчика скорости Рено Duster своими рукамиЭлектросхема датчика температуры Renault DusterСхема датчика уровня топлива Рено ДастерЭлектросхема двигателя Рено Дастер своими рукамиСхема дворников Renault Дастер своими рукамиЭлектросхема зажигания Renault DusterЭлектросхема замка зажигания Рено ДастерЭлектросхема звукового сигнала Renault Duster своими рукамиЭлектросхема инжектора Renault DusterЭлектросхема карбюратора Renault Duster своими рукамиЭлектросхема корректора фар Renault Duster своими рукамиЭлектросхема освещения салона Рено DusterЭлектросхема отопителя Рено ДастерЭлектросхема охлаждения двигателя Рено DusterЭлектросхема панели приборов Рено DusterЭлектросхема передних фар Renault DusterЭлектросхема печки Рено ДастерЭлектросхема приборной панели Рено ДастерЭлектросхема проводки Renault DusterЭлектросхема противотуманных фар Рено DusterЭлектросхема реле бензонасоса Рено DusterЭлектросхема реле давления Renault ДастерЭлектросхема реле поворотов Renault Duster своими рукамиЭлектросхема реле регулятора Renault DusterЭлектросхема реле стартера Рено Дастер своими рукамиЭлектросхема системы впрыска Рено DusterЭлектросхема системы зажигания Рено DusterЭлектросхема системы кондиционирования Рено Duster своими рукамиСхема системы охлаждения Renault ДастерЭлектросхема системы управления двигателем Рено Duster своими рукамиЭлектросхема стартера Рено ДастерЭлектросхема стеклоочистителя Renault DusterЭлектросхема стеклоподъемников Renault ДастерЭлектросхема стоп сигналов Рено Дастер своими рукамиЭлектросхема топливного насоса Renault ДастерЭлектросхема топливной системы Renault ДастерСхема тормозной системы Renault ДастерСхема центрального замка Renault ДастерЭлектросхема щитка приборов Рено ДастерЭлектросхема эбу Рено Duster своими рукамиКоды ошибок Рено Duster
Советы по безопасной эксплуатации
1. Правильная установка и подключение электропроводки:
- Перед установкой и подключением электропроводки рекомендуется ознакомиться с инструкцией производителя и следовать указанным рекомендациям.
- Устанавливайте и подключайте электропроводку согласно правилам и нормам безопасности, чтобы избежать возможных повреждений или аварий.
2. Избегайте механических повреждений:
- Следите за тем, чтобы электропроводка была надежно закреплена и не подвергалась механическим воздействиям, например, трению о края или острые предметы.
- Не допускайте перегибов и закручиваний проводов, так как это может привести к обрывам или коротким замыканиям.
3. Регулярная проверка состояния электропроводки:
- Периодически осматривайте электропроводку на предмет повреждений, разъединений или перегрева.
- При обнаружении повреждений необходимо незамедлительно принять меры по их устранению.
4. Безопасность при использовании электропроводки:
- Не допускайте попадания электропроводки в воду или другие жидкости.
- Убедитесь, что розетки, выключатели и другие электроустройства в хорошем техническом состоянии.
- При подозрении на неисправности или неполадки в электропроводке обратитесь к специалисту.
- Не превышайте максимально допустимую нагрузку электропроводки.
5. Экономия электроэнергии:
- Выключайте свет и электроприборы, когда они не используются.
- Используйте энергосберегающие лампы и приборы, чтобы снизить потребление электроэнергии.
6. Обратитесь к профессионалам:
В случае сомнений или сложностей с установкой или эксплуатацией электропроводки, обратитесь к квалифицированным электроспециалистам или мастерам для получения профессиональной помощи.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Процедура замены проводки
В данной секции представлена подробная инструкция по замене проводки на автомобиле Рено Дастер. Перед началом работ обязательно отключите аккумулятор и используйте защитные средства.
Шаг 1: Подготовка
1. Откройте капот автомобиля.
2. Отсоедините клеммы аккумулятора, начиная с отрицательной (-) клеммы, затем положительной (+) клеммы.
3. Отсоедините старую проводку от соответствующих клемм и разъемов.
4. Откройте крышку блока предохранителей и отключите предохранители, связанные с проводкой, которую вы планируете заменить.
Шаг 2: Установка новой проводки
1. При необходимости сделайте фотографии или заметки, чтобы запомнить, какая проводка подключена к каким разъемам и клеммам.
2. Подключите новую проводку к соответствующим разъемам и клеммам, следуя фотографиям или заметкам, сделанным в предыдущем шаге.
3. Установите предохранители, которые были отключены в предыдущем шаге, в соответствующие места в блоке предохранителей.
Шаг 3: Завершение работ
1. Установите крышку блока предохранителей.
2. Подключите положительную (+) клемму аккумулятора, затем отрицательную (-) клемму.
3. Закройте капот автомобиля.
4. Проверьте работу новой проводки, поочередно проверяя работу каждой функции, связанной с замененной проводкой.
Примечание: Если вы не уверены в своих способностях или не имеете достаточного опыта, рекомендуется обратиться к квалифицированному специалисту или автосервису для замены проводки.
