Электропроводка луаз 969м схема

Обзор

Кроме того, что авто ЛуАЗ 1302 сменило силовой агрегат, от 969 М оно отличалось следующими конструкционными преобразованиями:

• Вмонтирована новая панель приборов и усиленные лонжероны;
• Салон внедорожника стал тише, повысилась виброизоляция;
• Установлены «таврийские» кресла;
• Уменьшен расход топлива до 8-10 л/100 км;
• Объем топливного бака достиг 34 л.

Внешне модель ЛуАЗ 1302 рст практически не отличается от предшественницы. Первое впечатление от экстерьера машины может оказаться обманчивым. Несмотря на кажущееся сходство с прошлыми «луазиками», у этого автомобиля вся нагрузка приходится на панель пола.

Вся нагрузка приходится на панель пола

Внедорожник в свое время пользовался сумасшедшим успехом. Во-первых, цена на него была в разы меньше, чем у ближайших конкурентов с похожими характеристиками. Во-вторых, он отличался высокой надежностью. Несмотря на небольшую скорость, ЛуАЗ 1302 Волынь мог с легкостью преодолевать крутые уклоны, даже с полным грузом. Известны случаи, когда авто дотягивало до гаража с порванной полуосью. Это не случайно, она сконструирована таким образом, что предохраняет КПП от повреждения в случае поломки.

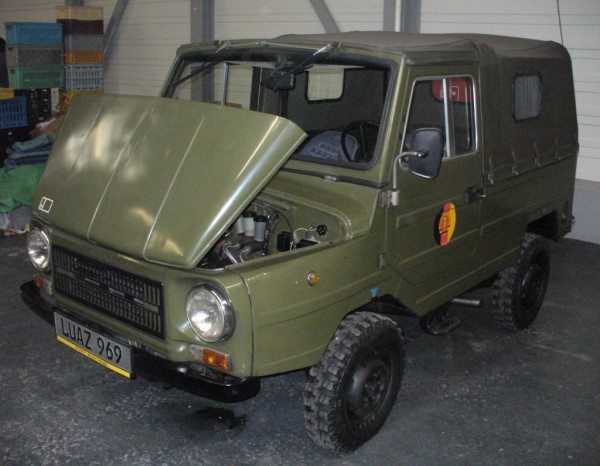

Истоки и фото ЛуАЗ 969

Перемены начались, когда в Научно-исследовательском автомобильном и автомоторном институте была разработана специально для ВДВ концепция ТПК (транспортера переднего края). Он представлял собой обыкновенную моторизованную тележку, которая десантировалась с самолета и перевозила помимо водителя несколько носилок или шесть раненых в сидячем положении. Обязательными требованиями были низкий силуэт, полный привод и оснащение лебедкой. К тому же ТПК был амфибией, то есть плавал с помощью вращения колес. Прототип получил название «Огонёк» с индексом НАМИ-049. Помимо полного привода его оснастили независимой торсионной подвеской, межосевым и двумя межколесными блокирующимися дифференциалами и редукторами. Транспортер приводился в движение 22-сильным мотором, так что было принято решения и дальше развивать данный проект.

НАМИ-049А оснастили уже стальным кузовом с тентом (у прошлой модели кузов был из стеклопластика). Ходовая часть претерпела некоторые изменения: межосевой дифференциал убрали, а задний мост сделали отключаемым, предоставив возможность езды по дорогам с асфальтовым покрытием. Важнее же всего прочего стала установка нового 27-сильного двигателя объёмом 0,9 литра, того самого, который потом ставили на знаменитый «горбатый» запорожец.

Как заиметь УАЗ 469 с консервации?.

Подрамник автомобиля: зачем он нужен и как сделать подрамник на Ниву 2121? Подробнее тут.

В таком виде ТПК и стали выпускать в Луцке уже как ЛуАЗ 967. До 1989 года эти автомобили выпускались в большом количестве, претерпев несколько модернизаций и, как принято сейчас говорить, редизайнов. В 1969 ЛуАЗ наконец добрался до военных, где использовался в составе мотострелковых частей и частей ВДВ.

Проявил себя ЛуАЗ и за пределами СССР в других странах Варшавского договора. Транспортер-амфибия, по словам некоторых экспертов, не имеет аналогов и по сей день. Со временем ЛуАЗ стал уже не тележкой и легким джипом, а в некоторых модификациях даже обзавелся собственным вооружением.

Гражданский вариант транспортера претерпел ряд конструктивных изменений, главное из которых – отказ от плавучести. Приспосабливая автомобиль для нужд сельчан, инженеры-конструкторы изменили посадку водителя и пассажиров, добавили пристяжные брезентовые боковины, а обводам кузова предали какое-то подобие формы. Измененный транспортер под индексом 969 в количестве первых тридцати штук выпустили в Запорожье, после чего производство было передано все тому же Луцкому автомобильному.

Ограничения для владельцев

Как и большинство автомобилей советской эпохи, гражданские версии автомобилей являлись продолжением военной стратегии:

1. Даже будучи в пользовании обычных граждан, в случае возникновения военных действий, автомобили привлекались к выполнению боевых задач,
2. Каждый автомобиль состоял на учете в местном военкомате.

В боевых действиях роль ЛуАЗ – доставка боеприпасов и транспортировка раненых

Справочно: несмотря на подобную перспективу возможной мобилизации, желающих приобрести вездеход было очень много. Только за период с 1980 по 1989 год было выпущено и реализовано более 130 тысяч автомобилей ЛуАЗ 969 и его комфортных модификаций с индексом «М»

Ремонт и обслуживание

Для эффективной работы автомобиля ЛУАЗ 969М необходимо регулярно проводить его обслуживание и ремонт. В данном разделе мы рассмотрим основные аспекты ремонта и обслуживания данной модели автомобиля.

Регулярное обслуживание

Регулярное обслуживание автомобиля поможет сохранить его в хорошем техническом состоянии и предотвратить возможные поломки. Ниже представлен список основных работ, которые необходимо выполнять в процессе обслуживания:

• Замена масла и фильтров. Рекомендуется менять масло и фильтры двигателя каждые 5000 километров пробега или раз в полгода.
• Проверка и замена свечей зажигания. Свечи зажигания обеспечивают нормальную работу двигателя, поэтому их необходимо периодически проверять и менять при необходимости.
• Проверка и замена аккумулятора. Аккумулятор обеспечивает питание электрической системы автомобиля, поэтому его необходимо проверять и менять при неполадках.
• Проверка и замена тормозных колодок. Тормозные колодки изнашиваются в процессе эксплуатации, поэтому рекомендуется проверять их состояние и менять при необходимости.
• Проверка и замена системы охлаждения. Система охлаждения защищает двигатель от перегрева, поэтому ее необходимо регулярно проверять и обслуживать.

Ремонт

В случае возникновения поломок автомобиля ЛУАЗ 969М, необходимо провести ремонт для восстановления его работоспособности. В зависимости от характера поломки, ремонт может потребовать специалиста или может быть выполнен самостоятельно. Ниже представлены основные виды ремонтных работ:

1. Двигатель. Ремонт двигателя может включать в себя замену деталей, регулировку клапанов, замену прокладок и т.д. В случае серьезных поломок, ремонт может потребовать специализированного оборудования и знаний.
2. Трансмиссия. Ремонт трансмиссии может включать в себя замену сцепления, ремонт или замену коробки передач, регулировку механизма переключения передач и т.д.
3. Подвеска и рулевое управление. Ремонт подвески и рулевого управления может включать в себя замену амортизаторов, ремонт или замену пружин, регулировку рулевых тяг и т.д.
4. Электрическая система. Ремонт электрической системы может включать в себя замену электропроводки, восстановление контактов, замену электронных компонентов и т.д.

При проведении ремонта автомобиля ЛУАЗ 969М рекомендуется обращаться к опытным специалистам или использовать официальные руководства по ремонту данной модели.

Заключение

Регулярное обслуживание и своевременный ремонт позволят поддерживать автомобиль ЛУАЗ 969М в хорошем техническом состоянии и продлить его срок службы. Следуйте рекомендациям производителя и обращайтесь к специалистам при необходимости.

Коробка предохранителей

Коробка предохранителей является одним из основных элементов электропроводки автомобиля ЛУАЗ 969М. Она предназначена для защиты электрических цепей от перегрева или перегрузки.

В коробке предохранителей установлены предохранители различных номиналов, которые при срабатывании прерывают цепь и предотвращают повреждение электрооборудования. Поэтому, правильное подключение и выбор предохранителей является важным этапом при монтаже электропроводки на ЛУАЗ 969М.

Коробка предохранителей обычно расположена в моторном отсеке автомобиля или в салоне под рулевой колонкой. Она имеет специальное крышечное устройство, которое обеспечивает доступ к предохранителям и защищает их от влаги и повреждений.

В коробке предохранителей на ЛУАЗ 969М можно обнаружить следующие элементы:

• Крышка коробки: предохранители защищены от пыли и влаги с помощью крышки, которую можно снять при необходимости замены предохранителя;
• Разъемы предохранителей: места для установки предохранителей разного номинала с помощью разъемов;
• Метки номинала: на крышке коробки или на самом разъеме предохранителя обычно указывается его номинал, чтобы владельцу автомобиля было удобно выбрать и заменить нужный предохранитель;
• Держатели предохранителей: предохранители хранятся и закрепляются в специальных держателях, которые обеспечивают их надежную фиксацию и защиту от повреждений;
• Подводящие провода: чтобы предохранители выполняли свою функцию, необходимо правильно подключить их к электрической цепи автомобиля. Для этого используются специальные подводящие провода, которые соединяют предохранитель и цепь автомобиля.

Коробка предохранителей является неотъемлемой частью электропроводки ЛУАЗ 969М и оказывает важное влияние на работу электрооборудования автомобиля. Правильное подключение и выбор предохранителей обеспечивает безопасность и надежность работы электропроводки, а также продлевает срок службы электрооборудования

СТАРТЕР

Установлен с правой стороны двигателя.

Техническое обслуживание стартера

В процессе эксплуатации необходимо периодически проверять состояние зажимов проводов тягового реле стартера и крепление стартера к двигателю.

Через каждые 36000 км нужно снять стартер с двигателя для тщательной проверки и замены изношенных деталей и узлов. Эти работы рекомендуется производить в специальных мастерских или на станциях технического обслуживания.

При наличии неисправностей в работе стартера его рекомендуется снять, разобрать и устранить неисправность.

Для снятия стартера необходимо отсоединить провода от стартера, отвернуть две гайки шпилек крепления стартера, сдвинуть на длину шпилек стартера в сторону крышки распределительных шестерен и снять его. Установку стартера необходимо производить в обратной последовательности.

Уход за свечами зажигания

При каждом техническом обслуживании автомобиля необходимо вывернуть свечи и выполнить следующее:

Нажмите чтобы увеличить схему

I — Ближний свет; II — Дальний свет; III — Подфарник и задний габаритный фонарь; IV — Указатель поворотов; V-Стоп-сигнал;

1. — Дополнительный боковой указатель поворотов; 2. — Передний правый габаритный фонарь и указатель поворотов; 3. — Фара головного света; 4. — Соединительная колодка; 5. — Передний левый габаритный фонарь и указатель поворотов; 6. — Звуковой сигнал; 7. — Датчик прибора давления масла; 8. — Расположение датчика указателя температуры масла; 9. — Генератор; 10. — Прерыватель-распределитель зажигания; 11. — Соединительная колодка; 12. — Стартер; 13. — Свечи зажигания; 14. — Аккумулятор; 15. — Монтажный блок предохранителей; 16. — Выключатель аккумуляторной батареи; 17. — Электромотор стеклоочистителя; 18. — Подкапотная лампа; 19. — Реле регулятор; 20. — Реле блокировки стартера; 21. — Реле сигнализации исправности тормозной системы; 22. — Дополнительное реле стартера; 23. — Электромотор насоса стеклоомывателя; 24. — Катушка зажигания; 25. — Электромагнитный клапан ЭПХХ; 26. — Микровыключатель ЭПХХ; 27. — Кнопка включателя стоп-сигнала; 28. — Лампа в плафоне освещения салона; 29. — Блок электронный, управления ЭПХХ; 30. — Штепсельная розетка; 31. — Реле указателей поворотов; 32. — Включатель аварийной сигнализации; 33. — Центральный включатель света; 34. — Трёхрычажный подрулевой переключатель; 35. — Плавкий предохранитель; 36. — Биметаллический предохранитель; 37. — Плавкий предохранитель; 38. — Плавкий предохранитель; 39. — Амперметр; 40. — Лампочки освещения приборов; 41. — Контрольная лампа сигнализации исправности тормозной системы; 42. — Лампа контроля указателей поворотов; 43. — Прибор давления масла (манометр); 44. — Кнопочный биметаллический предохранитель; 45. — Спидометр; 46. — Контрольная лампа дальнего света; 47. — Указатель температуры масла; 48. — Лампа контроля блокировки дифференциала заднего моста; 49. — Указатель уровня топлива; 50. — Включатель контрольной лампы блокировки дифференциала заднего моста; 51. — Включатели сигнализации исправности тормозной системы; 52. — Включатель фонаря заднего хода; 53. — Кнопочный биметаллический предохранитель; 54. — Датчик прибора уровня топлива; : 55. — Контакт звукового сигнала; 56. — Замок зажигания; 57. — Задний фонарь; 58. — Фонарь заднего хода; 59. — Фонарь ламп подсветки номерного знака; 60. — Отопительная установка; 61. — Температурный переключатель отопителя; 63. — Свеча накаливания отопителя; 64. — Электромотор вентилятора отопителя; 65. — Электромагнитный клапан дозатора топлива отопителя; 66. — Электрический топливный насос отопителя; 67. — Контрольная лампа отопителя; 68. — Контрольная спираль отопителя; 69. — Соединительная колодка; 70. — Включатель отопителя;

Данная модель автомобиля проектировалась на основе модели 967, которая выпускалась для военной промышленности и обладала уникальными характеристиками, это была амфибия с гребным винтом, возможностью сбрасывания с парашютом и другими характеристиками, которые не нужны в гражданском использовании. Главное преимущество это то, что электропроводка ЛуАЗ 969 проста, и от военного варианта она не отличается, поэтому и разобраться в ней несложно. Простой и очень проходимый автомобиль незаменим для бездорожья

Некоторые особенности ремонтных работ

Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.

Текущий ремонт

Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.

В целом, можно выделить несколько советов:

Если генератор не обеспечивает качественную зарядку, его лучше всего заменить, причем вариантов может быть множество – от ВАЗовских узлов, до иномарок, главное – подобрать оптимальную конфигурацию оборудования, чтобы можно было обойтись минимальным количеством переделок, чаще всего нужен кронштейн, остальное приспосабливается по месту.

При замене отдельных жил обязательно соблюдайте цветовую маркировку, иначе после будет сложно разобраться, что откуда идет. То есть если вы меняете красный провод, то на его место ставите новое изделие того же цвета. Когда нужного варианта нет, можно временно воспользоваться тем, что есть, но после обязательно замените его на корректный.

Особое внимание уделяйте всем соединениям, так как именно они чаще всего служат причиной неисправностей. Скрутки и изолента недопустимы, необходимо приобрести обжимочные клещи, на все концы проводов ставить клеммы, а место обжимки закрывать термоусадочной трубочкой

В отдельных случаях можно провести соединение, используя паяльник, но после его надо тщательно залудить и закрыть той же термоусадкой.

Замена электропроводки

Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.

По этому вопросу можно отметить следующее:

Найти оригинальный комплект зачастую очень сложно, поэтому как выход из ситуации можно использовать готовый комплект проводки от ВАЗ 2106. Он идеально подходит для выполнения работы, вам понадобиться лишь разобраться в схеме, чтобы понимать, куда какой из узлов должен присоединяться. Длины всех жгутов вполне достаточно, а цена этого варианта довольно демократична.

• Прокладывая систему, жгуты лучше всего крепить пластиковыми хомутами, это обеспечивает высочайшую надежность и долговечность соединений, ведь пластик не гниет и не ржавеет. К тому же, при необходимости хомуты легко разрезать, а после поставить новые, их стоимость просто копеечная, поэтому лишних затрат вы не понесете.
• Все разъемы должны соединяться плотно и надежно фиксироваться, это исключает потерю контакта при движении, когда на конструкцию воздействует вибрация и тряска.

Реле и переключатели

Реле и переключатели играют важную роль в схеме электропроводки ЛУАЗ 969М, обеспечивая правильное функционирование различных устройств и элементов автомобиля. Реле используются для управления электрическими цепями, которые могут быть включены или выключены при определенных условиях.

Некоторые из основных реле и переключателей, присутствующих в схеме электропроводки ЛУАЗ 969М, включают:

• Реле зажигания. Это реле отвечает за подачу питания на систему зажигания автомобиля. При включении ключа зажигания, реле зажигания активируется и подает питание на систему зажигания, позволяя автомобилю запускаться.
• Реле стартера. Это реле используется для управления работой стартера. При повороте ключа зажигания в положение «Старт», реле стартера активируется и подает питание на стартер, запуская двигатель автомобиля.
• Реле света. Это реле контролирует работу передних и задних фар. При включении фар, реле света активируется и подает питание на лампы фар, обеспечивая их освещение.
• Переключатель направлений. Это переключатель используется для управления указателями поворота автомобиля. При повороте руля или нажатии на соответствующие кнопки, переключатель направлений активируется и подает питание на лампы указателей поворота, сигнализируя о намерении поворота.
• Переключатель освещения. Этот переключатель позволяет водителю управлять освещением автомобиля. При переключении переключателя, питание подается на различные компоненты освещения, такие как фары, салонное освещение и т.д.

Каждое реле и переключатель в схеме электропроводки ЛУАЗ 969М имеет свою собственную схему подключения, которая зависит от его функциональности и назначения. Правильная установка и подключение реле и переключателей является важным шагом при проведении электропроводки автомобиля.

Важно помнить, что при работе с реле и переключателями всегда необходимо соблюдать правила безопасности и следовать инструкциям производителя. Неправильная установка или подключение реле и переключателей может привести к неправильной работе электрической системы автомобиля или даже вызвать возгорание

Если вы не уверены в своих навыках, лучше обратиться за помощью к специалисту.

Некоторые особенности ремонтных работ

Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.

Текущий ремонт

Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.

В целом, можно выделить несколько советов:

Если генератор не обеспечивает качественную зарядку, его лучше всего заменить, причем вариантов может быть множество – от ВАЗовских узлов, до иномарок, главное – подобрать оптимальную конфигурацию оборудования, чтобы можно было обойтись минимальным количеством переделок, чаще всего нужен кронштейн, остальное приспосабливается по месту.

Если вы ставите более мощный генератор, воспользуйтесь этой схемой

При замене отдельных жил обязательно соблюдайте цветовую маркировку, иначе после будет сложно разобраться, что откуда идет. То есть если вы меняете красный провод, то на его место ставите новое изделие того же цвета. Когда нужного варианта нет, можно временно воспользоваться тем, что есть, но после обязательно замените его на корректный.

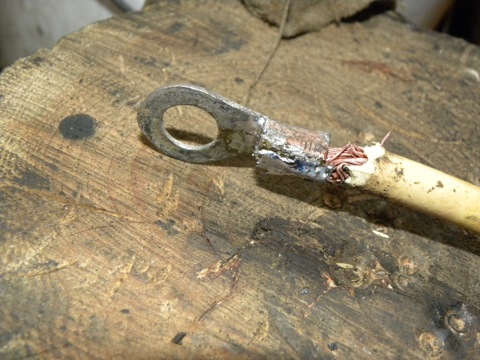

Такое соединение недопустимо

Особое внимание уделяйте всем соединениям, так как именно они чаще всего служат причиной неисправностей. Скрутки и изолента недопустимы, необходимо приобрести обжимочные клещи, на все концы проводов ставить клеммы, а место обжимки закрывать термоусадочной трубочкой

В отдельных случаях можно провести соединение, используя паяльник, но после его надо тщательно залудить и закрыть той же термоусадкой.

Так выглядит правильно собранный контакт

Замена электропроводки

Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.

По этому вопросу можно отметить следующее:

Найти оригинальный комплект зачастую очень сложно, поэтому как выход из ситуации можно использовать готовый комплект проводки от ВАЗ 2106. Он идеально подходит для выполнения работы, вам понадобиться лишь разобраться в схеме, чтобы понимать, куда какой из узлов должен присоединяться. Длины всех жгутов вполне достаточно, а цена этого варианта довольно демократична.

Так выглядит комплект проводки — конечно, придется разобраться, но работа вполне по силам любому автовладельцуПодкапотная проводка скрыта в гофре

• Прокладывая систему, жгуты лучше всего крепить пластиковыми хомутами, это обеспечивает высочайшую надежность и долговечность соединений, ведь пластик не гниет и не ржавеет. К тому же, при необходимости хомуты легко разрезать, а после поставить новые, их стоимость просто копеечная, поэтому лишних затрат вы не понесете.
• Все разъемы должны соединяться плотно и надежно фиксироваться, это исключает потерю контакта при движении, когда на конструкцию воздействует вибрация и тряска.

ГЕНЕРАТОР

Техническое обслуживание генератора

Для обеспечения надежной работы генератора в эксплуатации необходимо проверять исправность генераторной установки по амперметру на щитке приборов.

Проверять радиальный зазор в подшипниках путем покачивания за шкив привода — подшипники не должны иметь заметного зазора.

Через каждые 48000 км необходимо снять генератор с двигателя, разобрать его, а также проверить состояние щеток и контактных колец.

Удалить с подшипников уплотнители и промыть их бензином, после чего проверить их состояние. Если подшипники не имеют заметного зазора, то они могут быть пригодны для дальнейшей эксплуатации. В этом случае их следует заполнить смазкой ЛЗ—31 на 70 % их объема, в противном случае смазка может выжать уплотнители. При отсутствии указанной смазки можно применить смазку Литол-24, однако периодичность последующего добавления такой смазки не более как через 18000—24000 км пробега автомобиля. Проверить состояние щеток и легкость их перемещения в щеткодержателях. При обнаружении заедания растянуть пружину или зачистить отверстие.

Проверить высоту щеток. Щетки высотой менее 10—11 мм заменить новыми, притерев их предварительно до радиуса 15 мм. Протереть контактные кольца. Если на кольцах обнаружен нагар, их следует протереть чистой салфеткой, не оставляющей волокон, слегка смоченной бензином. В случае сильного нагара колец зачистку производить мелкой стеклянной шкуркой. Если на кольцах имеются борозды, то кольца следует проточить, а щетки заменить новыми.

Установка зажигания

Зажигание устанавливают по метке МЗ, указывающей момент зажигания в первом цилиндре. Начало размыкания контактов прерывателя должно происходить в момент, когда метка МЗ на крышке мас- лоочистителя совпадает с установочным выступом а на крышке распределительных шестерен (см. 8). При этом бегунок 2 (см. 20) (ротор распределителя) должен находиться против электрода распределителя с цифрой 1. Порядок операций при установке зажигания следующий:

1. Снять крышку распределителя и ротор, проверить зазор между контактами прерывателя ( в случае необходимости отрегулировать). Поставить ротор на место.

2. Установить коленчатый вал в положение, соответствующее началу такта сжатия в первом цилиндре.

3. Медленно провернуть коленчатый вал двигателя до совпадения метки МЗ с выступом на крышке распределительных шестерен.

Убедиться, что ротор стоит против контакта крышки, соединенного с проводом, идущим к свече зажигания первого цилиндра.

4. Ослабить гайку 11, установить октан-корректор на нулевое деление шкалы поворотом регулировочного рычага 10, затянуть гайку И болта крепления пластин октан-корректора.

5. Ослабить затяжку болта 13 хомута крепления корпуса распределителя к подвижной пластине 14 октан-корректора и повернуть корпус против часовой стрелки, чтобы контакты прерывателя замкнулись.

6. Взять переносную лампу и два изолированных провода. Присоединить при помощи дополнительных проводов один конец штыря

7

Включить зажигание и осторожно провернуть корпус распределителя по часовой стрелке до момента загорания лампы

8. Остановить вращение распределителя точно в момент вспыхивания лампочки. Если это не удалось, операцию повторить.

9. Удерживая корпус распределителя от проворачивания, затянуть болт 13 хомута крепления корпуса, поставить крышку 1 на место.

10. Проверить присоединение проводов от свечей, начиная с первого цилиндра, в порядке 1—3—4—2, считая их против часовой стрелки.

Следует иметь в виду, что установка зажигания по метке МЗ на шкиве при среднем положении октан-корректора обеспечивает наивыгоднейшие мощностные и экономические показатели двигателя лишь при условии, что для его питания применяется соответствующий бензин.

ФАРЫ

В фары вмонтирован полуразборный герметизированный оптический элемент, состоящий из отражателя, стекла рассеивателя и фланцевой двухнитевой лампы.

Замену ламп фар необходимо производить в следующей последовательности:

1. снять наружный ободок 1, закрепленный винтом 2
2. слегка отвернуть винты и снять оптический элемент, который закреплен в фаре внутренним ободком 4;
3. снять крышку 13 с контактами;
4. сменить лампу;
5. установить крышку с контактами, оптический элемент, закрепить внутренний и облицовочный ободки.

Регулировка света фар ФГ 122 БВ1

Фары ФГ 122 БВ1 с европейским асимметричным светораспределением ближнего света имеют резкую границу между светлой и темной зонами. Поэтому фары должны быть отрегулированы очень тщательно, чтобы не вызывать ослепление водителей встречных автомобилей.

Для регулировки фар необходимо:

1. Поставить снаряженный автомобиль с водителем на ровном месте против экрана, расположенного на расстоянии 7,5 м от автомобиля.
2. Включить ближний свет и вращением двух (на каждой фаре) регулировочных винтов 9, расположенных под углом 90°. установить оптические элементы так, чтобы граница между освещенным и неосвещенным участками проходила по линии 2, а наклонные отрезки выходили из точек пересечения линий А и В с линией 2, отмеченных на рисунке знаком Каждая фара регулируется самостоятельно, причем свет от другой фары не должен освещать экран.

§ 12. Назначение трансмиссии автомобиля.

Трансмиссия автомобиля служит для передачи усилия от двигателя к ведущим колесам и изменения величины этого усилия в соответствии с условиями движения автомобиля, а также для отключения двигателя от ведущих колес.

Механизм трансмиссии легковых отечественных автомобилей при классической компоновке заднеприводного автомобиля состоит из сцепления, коробки передач, карданной передачи и заднего ведущего моста, который включает главную передачу, дифференциал и полуоси (см. рис. 2). В некоторых моделях двухосных легковых автомобилей с приводом на заднюю ось (ГАЗ-14 «Чайка», ЗИЛ-114, ЗИЛ-4402) вместо сцепления и коробки передач применена автоматическая передача из гидротрансформатора и планетарного редуктора с автоматическим управлением.

У автомобилей со всеми ведущими колесами, выполненными по схеме 4X4 (ВАЗ-2121, УАЗ-3151, ЛуАЗ-969), кроме того, установлены раздаточная коробка, передний карданный вал и передний ведущий мост.

Рис. 54. Схема трансмиссии автомобиля ВАЗ-2121:

1 — раздаточная коробка,2 — муфта блокировки межосевого дифференциала, 3,9, 11 — соответственно передний, промежуточный, задний карданные валы, 4 — передний мост, 5 — качающийся вал с шарнирами постоянной угловой скорости, 6 — двигатель, 7 — сцепление, 8 — коробка передач, 10 — муфта включения передач, 12 —задний мост

Схема механизмов трансмиссии показана на примере автомобиля ВАЗ-2121 (рис. 54). Непосредственно за двигателем б смонтированы последовательно сцепление 7 и коробка передач 8. Раздаточная коробка 1 установлена отдельно от силового блока, под кузовом, на двух кронштейнах с запрессованными резиновыми подушками. Крутящий момент от коробки передач 8 посредством промежуточного карданного вала 9 поступает на ведущий вал раздаточной коробки 1, от нее карданными валами 3 и 11, имеющими по два шарнира и по одной скользящей шлицевой вилке, вращение передается на ведущие мосты.

У автомобилей ЗАЗ-968М и у всех отечественных переднеприводных автомобилей коробка передач, главная передача и дифференциал выполнены в едином корпусе, а привод к колесам осуществляется посредством полуосей равных угловых скоростей. Схемы трансмиссии с приводом на передние ведущие колеса при поперечном, и продольном расположениях двигателя показаны на рис. 55.

Рис. 55. Схема переднеприводной трансмиссии при поперечном (а) и продольном (б) расположении двигателя:

1 — первичный вал, 2 — сцепление, 3 — полуось, 4 — главная передача, 5 — вторичный вал

Вывод

Разобраться в проводке ЛуАЗ 969 в разы проще, чем в любой современной модели, ведь здесь нет никакой электроники, блоков управления и других сложных узлов. Видео поможет разобраться в вопросе еще лучше и наглядно покажет некоторые важные особенности.

https://youtube.com/watch?v=yb6ergq0m28

Рис. 202. Схема электрооборудования:

Рис. 203. Схема электрическая принципиальная систем зажигания и пуска двигателя и источников электроснабжения

гания; 3 — щётки массовые; 4 — якорь стартера; 5 — щётки изолированные; 6 — катушки стартера последовательные; 7 — контактный болт; 8 — дополнительный контакт; 9 — пластина контактная; 10 — реле стартера тяговое; 11 — ка-тушка электромагнита; 12 — катушка стартера параллельная; 13 — свечи зажигания; 14 — конденсатор; 15 — контакты прерывателя; 16 — распределитель зажигания; 17 — резистор; 18 — первичная обмотка; 19 — вторичная обмотка; 20 — катушка зажигания; 21 — крышка распределительная зажигания; 22 — бегунок; 23 — выпрямительный блок; 24 — ге-нератор; 25 — фазные обмотки; 26 — обмотка возбуждения; 27 — панель соединительная; 28 — реле стартера дополни-тельное; 29 — регулятор напряжения; 30 — реле блокировки; 31 — выключатель массы; 32 — аккумуляторная батарея.

Клиренс – повыше, колес ведущих и тяги на них – побольше, валы – покрепче, ну и шины позлее. Таким был и ЛуАЗ-969 – самый дешевый и бескомпромиссный внедорожник советского периода.

Двигатель

1.6 л, турбодизель, от VW Golf II

На фото: ЛуАЗ с дизельным двигателем VW

На фото: Переходная плита между позаимствованным двигателем и трансмиссией ЛуАЗа

Ходовая часть

Краткие технические характеристики

Габариты — 3 430/1 610/1 754 мм База — 1 800 мм Клиренс — 280 мм Масса снаряженная/полная — 960/1360 кг Максимальная скорость — 85 км/ч. Двигатель — четырехцилиндровый, V-образный Рабочий объем — 1 196 см³ Мощность — 40 л. с. (4 200—4 400 об/мин.) Максимальный крутящий момент — 7,8 кгс-м (2 700—2 900 об/мин.) Запас топлива — 34 л

Кузов

Несколько раз автору доводилось видеть ЛуАЗ с кузовом пикап. Причем речь не о конвейерной модификации, которая существовала в 1990-е, а о работе самодеятельных конструкторов, в первую очередь – участников трофи-рейдов.

Маленький долгожитель

В завершение хочется обратить внимание читателей на то, что в случае с ЛуАЗами мы имеем возможность наблюдать настоящий рыночный парадокс. Один из самых примитивных и недолговечных отечественных автомобилей, созданный на базе одноразового армейского транспортера вдруг оказался настоящим долгожителем! Малотиражный, снятый с производства около двадцати лет назад, он все еще в строю, и остается востребован настолько, что владельцы согласны радикально перекраивать выжившие образцы, поддерживая их в эксплуатационном состоянии

Причина на поверхности: почти уникальная проходимость и совершенно исключительная цена. Самое грустное здесь, что автопроизводители этого феномена упорно не замечают, что второе из упомянутых качеств в их глазах безоговорочно перевешивается первым.
