Схема электропроводки газ 3309 с описанием

Содержание

Общие — Схема Электрооборудования Газ 3309 Дизель

Замок зажигания ГАЗ 53 (часть1) Проводка. — logbook GAZ 24 Волгалище боярина 1985 on DRIVE2

Здарова, пацаны. Захотел замок в панель, как на первых волгах, шоб по бохатому. Но так как жигулёвский замок полностью рабочий решил сделать так что в случае поломки 53го можно было быстро воткнуть жигулин. Для этого понадобится следующее барахло:

Наконечники, разъём(мама-папа), электропасатижи

Гофра. Я использовал змеиную кожу. Провода, наконечники, замок, электропасатижи

Разделим это всё на 2 части. 1ая часть: Это проводка замка зажигания которая находится в машине и идёт до жигулёвского замка. 2ая часть: Это проводка которая идёт к 53 замку.

Так было изначально

1ая часть: Которая в машине.1)Обрезаем провода

2)Зачищаем, насаживаем наконечники, и обжимаем. У меня получилось стрёмно, потому что провода были толстые, а отверстие в наконечнике узкое.

3) Пихаем в разъём

2ая часть:1)Нарезаем провода, зачищаем, обжимаем.

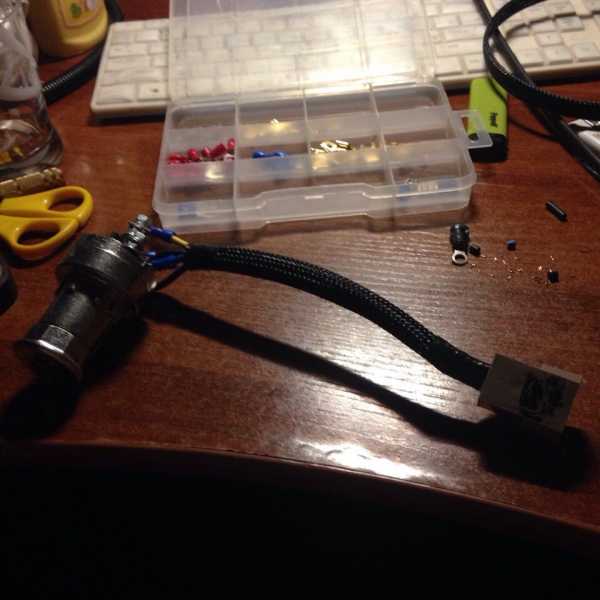

2)Пихаем это всё в змеиную кожу

3)Насаживаем колодку

Всё это делалось в разное время и в разных местах, и много раз всё менялось, изначально были круглые наконечники на замке, но я решил что при снятии замка придётся полностью откручивать гайки с замка, а с вилочными наконечниками будет достаточно немного открутить. Ещё это всё было в гофре, но насколько мне известно гофра используется за салоном, а кожа в салоне.

Пока что всё.

Схема автономного отопителя кабины ГАЗ 3309

Схема автономного отопителя кабины ГАЗ 3309 состоит из воздухозаборника, радиатора отопителя, двух вентиляторов и теплоносителя. Автономный отопитель поддерживает заданныйы температурный режим в кабине ГАЗ 3309, а также для обдува лобового стекла и окон дверей.

Схема автономного отопителя кабины ГАЗ 3309:

  • 1 и 7 – сопла патрубков обогрева боковых стекол
  • 2 и 6 – патрубки обогрева ветрового стекла
  • 3 – короб воздухозаборника
  • 4 – заслонка короба воздухозаборника
  • 5 – радиатор отопителя
  • 8 и 12 распределители
  • 9 – кожух радиатора
  • 10 заслонка
  • 11 рычаг
  • 13 облицовка
  • 14 – рукоятка управления заслонкой воздухозаборника
  • 15 – рукоятка управления краном отопителя

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

  1. Вследствие естественного износа проводов;
  2. Расслоения изоляции из-за естественного старения;
  3. Механических повреждений (перегибы, задиры);
  4. Коротких замыканий в той или иной электроцепи;
  5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

  1. Высоковольтные провода;
  2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
  3. Катушка зажигания;
  4. Реле уровня заряда АКБ;
  5. Контактная группа блока предохранителей;
  6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

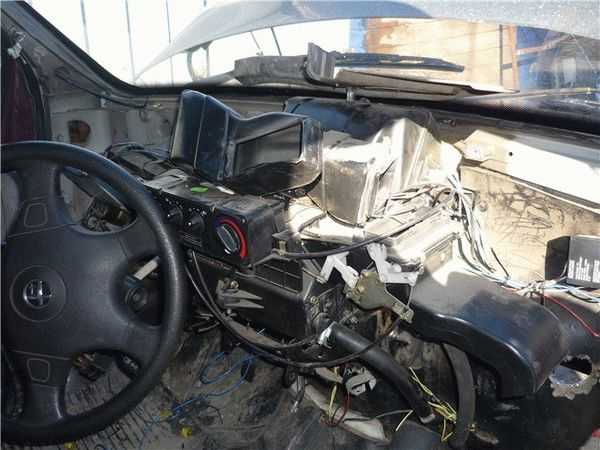

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

  1. Подкапотное пространство;
  2. Салон автомобиля;
  3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Особенности электропроводки ГАЗ 3307 и ГАЗ 3309 дизель

Основная разница между ГАЗ 3307 и ГАЗ 3309 наблюдается в моторном отсеке. На последних выпусках дизельных машин стали применяться силовые агрегаты производства ЯМЗ и ММЗ, оснащенные электронными компонентами с CAN-шиной. Дополнительно в состав схемы включена антиблокировочная система тормозов.

К конструктивным особенностям электросистемы дизельного грузовика ГАЗ 3309 относятся:

  1. Напряжение в бортовой сети составляет 24В, что обеспечивает уверенный запуск силового агрегата при низких температурах.
  2. Для снабжения питанием используются четыре аккумуляторные батареи, имеющие емкость по 55 А/ч каждая. Устройства соединены попарно в параллельные цепи, которые затем скроссированы последовательно. При использовании дизеля ЯМЗ устанавливаются две батареи по 110 А/ч.
  3. На двигателе смонтирован синхронный трехфазный генератор с электромагнитным принципом возбуждения. Устройство оснащено встроенным выпрямительным блоком и регулятором напряжения с настроечным винтом. Переключение узла обеспечивает работу генератора в зимнее и летнее время. При поставке с завода винт вывернут до упора, т. е. находится в состоянии для работы в теплое время года.

Бензиновый грузовик ГАЗ 3307 создан на основе автомобиля модели ГАЗ 53А, но имеет изменения в конструкции электрической схемы:

  • установлен генератор переменного тока с увеличенной мощностью;
  • использован интегрированный реле-регулятор напряжения, обеспечивающий стабильность работы;
  • применены модернизированный распределитель импульсов высокого напряжения и катушка зажигания;
  • внедрено бесконтактное зажигание с транзисторным коммутатором.

Общая концепция бортовой сети осталась неизменной. Источником постоянного тока с напряжением 12В являются батарея и генератор. Отрицательные выводы приборов присоединены к кузову или к картерам агрегатов.

Особенности электрической схемы описаны в руководстве по эксплуатации, прилагаемом к каждому грузовому автомобилю ГАЗ.

Особенности электропроводки ГАЗ 3307 и ГАЗ 3309 дизель

Основная разница между ГАЗ 3307 и ГАЗ 3309 наблюдается в моторном отсеке. На последних выпусках дизельных машин стали применяться силовые агрегаты производства ЯМЗ и ММЗ, оснащенные электронными компонентами с CAN-шиной. Дополнительно в состав схемы включена антиблокировочная система тормозов.

К конструктивным особенностям электросистемы дизельного грузовика ГАЗ 3309 относятся:

  1. Напряжение в бортовой сети составляет 24В, что обеспечивает уверенный запуск силового агрегата при низких температурах.
  2. Для снабжения питанием используются четыре аккумуляторные батареи, имеющие емкость по 55 А/ч каждая. Устройства соединены попарно в параллельные цепи, которые затем скроссированы последовательно. При использовании дизеля ЯМЗ устанавливаются две батареи по 110 А/ч.
  3. На двигателе смонтирован синхронный трехфазный генератор с электромагнитным принципом возбуждения. Устройство оснащено встроенным выпрямительным блоком и регулятором напряжения с настроечным винтом. Переключение узла обеспечивает работу генератора в зимнее и летнее время. При поставке с завода винт вывернут до упора, т. е. находится в состоянии для работы в теплое время года.

Бензиновый грузовик ГАЗ 3307 создан на основе автомобиля модели ГАЗ 53А, но имеет изменения в конструкции электрической схемы:

  • установлен генератор переменного тока с увеличенной мощностью;
  • использован интегрированный реле-регулятор напряжения, обеспечивающий стабильность работы;
  • применены модернизированный распределитель импульсов высокого напряжения и катушка зажигания;
  • внедрено бесконтактное зажигание с транзисторным коммутатором.

Общая концепция бортовой сети осталась неизменной. Источником постоянного тока с напряжением 12В являются батарея и генератор. Отрицательные выводы приборов присоединены к кузову или к картерам агрегатов.

Особенности электрической схемы описаны в руководстве по эксплуатации, прилагаемом к каждому грузовому автомобилю ГАЗ.

Описание электросхемы

Прежде чем более подробно разобрать основные неисправности и способы их устранения, целесообразно изучить особенности этого важного узла. Схема электропроводки ГАЗ 3309 представляет собой своеобразный рисунок, на котором с помощью условных обозначений отображены ключевые элементы

Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания. Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

  • напряжение бортовой сети — 24 В, позволяющее автомобилю успешно заводиться даже при минусовой температуре;
  • наличие 4 аккумуляторов по 55 А/ч, попарно соединенные в параллельной цепи;
  • на моторе установлен трехфазный генератор синхронного типа, оснащенный выпрямительным блоком, а также регулятором для настройки рабочих параметров.

Модификации с двигателями от ЯМЗ оборудованы усиленными аккумуляторными батареями, емкость которых увеличена вдвое.

Описание электросхемы

Прежде чем более подробно разобрать основные неисправности и способы их устранения, целесообразно изучить особенности этого важного узла. Схема электропроводки ГАЗ 3309 представляет собой своеобразный рисунок, на котором с помощью условных обозначений отображены ключевые элементы

Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания. Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

  • напряжение бортовой сети — 24 В, позволяющее автомобилю успешно заводиться даже при минусовой температуре;
  • наличие 4 аккумуляторов по 55 А/ч, попарно соединенные в параллельной цепи;
  • на моторе установлен трехфазный генератор синхронного типа, оснащенный выпрямительным блоком, а также регулятором для настройки рабочих параметров.

Модификации с двигателями от ЯМЗ оборудованы усиленными аккумуляторными батареями, емкость которых увеличена вдвое.

Схема КПП ГАЗ 3309

Схема КПП ГАЗ 3309: 1 — передний картер; 2 — регулировочные прокладки; 3 — промежуточный вал; 4,5,44 — шестерни промежуточного вала; 8,31 — манжеты; 7 — крышка первичного вала; 8 — первичный вал; 9 — роликовый подшипник; 10 — шайба подшипника; 11 — синхронизатор четвертой и пятой передач; 12 — съемный венец первичного вала; 13 — блокирующее кольцо синхронизатора; 14,32 — заглушки; 15,25,28 — вилки включения передач; 16 — шарики фиксатора; 17 — прокладка картера рычага; 18 — рычаг переключения передач; 19 — колпак рычага; 20 — уплотнитель рычага; 21 -прокладка колпака рычага; 22 — картер рычага; 23 — съемный венец шестерен второй и третьей передач; 24 — болт крепления вилок; 26 — синхронизатор второй и третьей передач; 27 — вторичный вал; 29 — задний картер; 30 — ведущая шестерня привода спидометра; Схема КПП ГАЗ 3309. 33 — гайка фланца; 34 — фланец вторичного вала; 35,40, 41,45, 46 — шестерни вторичного вала; 36 — ступица муфты включения первой передачи и передачи заднего хода; 37 — муфта сцепления; 38 — съемный венец шестерен первой передачи и передачи заднего хода; 39 — подшипник промежуточного вала; 42 — игольчатый подшипник шестерен вторичного вала; 43 — пробка сливного отверстия

Схемы ГАЗ-3309.

Схемы ГАЗ-3309.

Схема электрическая принципиальная.

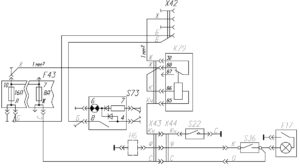

Автомобиль с реле включения электромагнитной муфты.

Цвета проводов в гнездовых колодках для подключения к изделиям (вид со стороны установки проводов).

Автомобиль с предпусковым подогревателем.

Автомобиль полноприводный ГАЗ-33081 (коммерческий).

Автомобиль с двумя топливными баками ГАЗ-33081 (для ФСО).

Автомобиль «грузотакси» ГАЗ-3309 (коммерческий).

  • Сечение проводов – 0,75 мм2, кроме указанных на схеме.
  • *Не устанавливается на шасси под самосвал и на шасси под автобус.
  • **Не устанавливается на шасси под автобус.
  • ***Останавливается на автомобили, оборудованные подкачкой шин.

Описание электросхемы

Прежде чем более подробно разобрать основные неисправности и способы их устранения, целесообразно изучить особенности этого важного узла. Схема электропроводки ГАЗ 3309 представляет собой своеобразный рисунок, на котором с помощью условных обозначений отображены ключевые элементы

Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания. Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

  • напряжение бортовой сети — 24 В, позволяющее автомобилю успешно заводиться даже при минусовой температуре;
  • наличие 4 аккумуляторов по 55 А/ч, попарно соединенные в параллельной цепи;
  • на моторе установлен трехфазный генератор синхронного типа, оснащенный выпрямительным блоком, а также регулятором для настройки рабочих параметров.

Модификации с двигателями от ЯМЗ оборудованы усиленными аккумуляторными батареями, емкость которых увеличена вдвое.

Провода главной электропроводки Газ 3309

Главная электропроводка Газ 3309 отвечает за подачу электроэнергии ко всем важным узлам автомобиля. Она включает в себя провода различных цветов, каждый из которых имеет свое обозначение и выполняет определенную функцию. Рассмотрим основные провода главной электропроводки Газ 3309:

1. Черный провод

Черный провод является питанием отрицательного полюса аккумулятора. Он подключается к клемме «-» аккумулятора и распространяет заземление по всей электрической системе автомобиля.

2. Красный провод

Красный провод является питанием положительного полюса аккумулятора. Он подключается к клемме «+» аккумулятора и отвечает за подачу электроэнергии ко всем потребителям на автомобиле.

3. Синий провод

Синий провод предназначен для подключения светового прибора — фары ближнего света. Он подключается к фаре ближнего света и подает на нее питание.

4. Зеленый провод

Зеленый провод служит для подключения светового прибора — фары дальнего света. Он подключается к фаре дальнего света и подает на нее питание.

5. Желтый провод

Желтый провод отвечает за работу сигнала аварийной сигнализации и включения аварийных мигалок. Он подключается к переключателю аварийной сигнализации и распространяет сигнал по всей электрической системе автомобиля.

6. Оранжевый провод

Оранжевый провод служит для передачи питания на систему зажигания автомобиля. Он подключается к зажигательной катушке и отвечает за подачу электроэнергии на свечи зажигания.

7. Розовый провод

Розовый провод несет питание на электромагнитное реле стартера. Он подключается к электромагнитному реле стартера и отвечает за запуск двигателя автомобиля.

8. Белый провод

Белый провод служит для подачи питания на систему освещения салона автомобиля. Он подключается к выключателю освещения салона и отвечает за подачу электроэнергии на лампы освещения.

Это лишь некоторые примеры проводов главной электропроводки Газ 3309

Важно помнить, что каждый провод имеет свое обозначение и выполняет определенную функцию в электрической системе автомобиля

Описание электросхемы

Прежде чем более подробно разобрать основные неисправности и способы их устранения, целесообразно изучить особенности этого важного узла. Схема электропроводки ГАЗ 3309 представляет собой своеобразный рисунок, на котором с помощью условных обозначений отображены ключевые элементы. Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания

Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания. Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

  • напряжение бортовой сети — 24 В, позволяющее автомобилю успешно заводиться даже при минусовой температуре;
  • наличие 4 аккумуляторов по 55 А/ч, попарно соединенные в параллельной цепи;
  • на моторе установлен трехфазный генератор синхронного типа, оснащенный выпрямительным блоком, а также регулятором для настройки рабочих параметров.

Грузовик ГАЗ с дизельным двигателем

Модификации с двигателями от ЯМЗ оборудованы усиленными аккумуляторными батареями, емкость которых увеличена вдвое.

Схема генератора ГАЗ 3309

Схема генератора 5101.3701 ГАЗ 3309 с диодами и регулятором напряжения Я120М1. Диодный мост БПВ 56-65-02 старого образца с двумя проводками. Генератор ГАЗ 3309 состоит из корпуса, обмотки статора, ротора, диодного моста и встроенного регулятора напряжения.

Схема генератора ГАЗ 3309 благодаря системе с дополнительными диодами позволяет получать ток от выхода дополнительных диодов, а не от выхода генератора как прежде. Благодаря такой схеме разрядка аккумулятора через обмотку возбуждения генератора практически сводится к нулю. Ток в подобной схеме генератора ГАЗ 3309 протекает только внутри самого генератора, не используя внешние цепи и замок зажигания (кроме первоначального возбуждения).

Неисправности системы зажигания ГАЗ-3307

Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.

Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.

Искра есть — проблема в прерывателе-распределителе (поз. 3), нет — продолжим поиск. Убедитесь, что ток подводится к клемме индукционной катушки (поз. 5). Для этого соедините зажимы контрольной лампочки с соответствующим разъемом и массой: лампочка должна загореться (при включенном зажигании). Аналогично проверьте вывод коммутатора (поз. 4) со знаком +. Если ток есть, подключите лампочку (мощностью не более 3 Вт) к выводу КЗ и «массе». При включенном стартере она должна мигать. Если это происходит, неисправна катушка зажигания.

Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.

Следующий элемент в цепи — предохранитель (поз. 7). Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания. Если предохранитель перегорел, прежде чем его заменить, постарайтесь найти причину. Скорее всего, это короткое замыкание, его признак — темное пятно в месте пробоя. Провод надо зачистить, соединить обгоревшие концы (если потребуется) и тщательно изолировать.

READ Как подключить вспышку на айфоне во время звонка

Частая причина отсутствия тока — это окисление или плохой контакт с «массой» и в местах соединений цепи. Отсоедините провод, в котором нет напряжения, и зачистите его. Устанавливая на место, обеспечьте плотный контакт в соединении. Возможно, проблема будет решена. Плохой контакт с «массой» бывает и у медной жилы, идущей от аккумулятора. Признаки: двигатель не заводится, фары не горят или светят тускло. Снимите жилу, зачистите контактные поверхности и закрепите.

Схемы ГАЗ-3309.

Схемы ГАЗ-3309.

Схема электрическая принципиальная.

Автомобиль с реле включения электромагнитной муфты.

Цвета проводов в гнездовых колодках для подключения к изделиям (вид со стороны установки проводов).

Автомобиль с предпусковым подогревателем.

Автомобиль полноприводный ГАЗ-33081 (коммерческий).

Автомобиль с двумя топливными баками ГАЗ-33081 (для ФСО).

Автомобиль «грузотакси» ГАЗ-3309 (коммерческий).

  • Сечение проводов – 0,75 мм2, кроме указанных на схеме.
  • *Не устанавливается на шасси под самосвал и на шасси под автобус.
  • **Не устанавливается на шасси под автобус.
  • ***Останавливается на автомобили, оборудованные подкачкой шин.

Информация об ограничениях и нюансах

1. Уточнение по моделям:

Газ 3309 — это грузовой автомобиль, который выпускался в различных модификациях. В каждой модели могут быть некоторые нюансы и отличия в системе проводки. Поэтому при подключении или замене проводки рекомендуется использовать информацию, соответствующую конкретной модели.

2. Соблюдение правил безопасности:

При проведении работ по замене проводки важно соблюдать правила безопасности. При работе с электрическими проводами всегда следует отключать питание, чтобы предотвратить возможные аварии и поражение электрическим током

3. Учет положения проводов:

При замене проводки необходимо учитывать положение проводов и соответствие их расположения в схеме проводки. Необходимо соблюдать точность подключения проводов, чтобы избежать неправильной работы системы автомобиля.

4. Качество проводов и их изоляции:

При замене проводки рекомендуется использовать провода хорошего качества и с надежной изоляцией. Это поможет предотвратить возможные короткое замыкание и другие проблемы, связанные с плохим качеством проводов.

5. Компетентность и опыт:

При выполнении сложных работ по замене проводки рекомендуется обратиться к специалистам с опытом работы с автомобилями данной модели. Это поможет избежать возможных ошибок и проблем в работе электрической системы автомобиля.

Обозначение проводов:
Цвет провода
Обозначение

Красный
Батарейный плюс (+)
Черный
Масса (-)
Зеленый
Сигнальная цепь (+)
Желтый
Генераторный плюс (+)

Неисправности электрооборудования

Несмотря на простую конструкцию и отсутствие большого количества составляющих в работе электросхемы данного транспортного средства могут периодически наблюдаться сбои. Процедура диагностики неисправностей этого узла довольно проста и предполагает выполнение ряда действий. Для этого потребуется использовать контрольную лампу с проводами и зажимами либо специальный тестер, который способен определять напряжение в сети. Применив подобные приспособления на разных участках цепи, можно достоверно выявить причину неисправности или место обрыва проводки.

В процессе диагностики важно помнить, что многие элементы схемы находятся под напряжением лишь при включенном двигателе. Существует сразу несколько неисправностей, с которыми владельцам ГАЗ 3309 приходится сталкиваться чаще всего, однако самой серьезной поломкой представляется неудовлетворительная работа системы зажигания

В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится. Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта.

Устранение неисправностей

Перед выполнением манипуляций по ремонту зажигания необходимо убедиться в корректной подаче топлива в агрегат, поскольку его недостаток или отсутствие могут привести к похожим проявлениям. Если топливная система полностью исправна, потребуется выполнить ряд действий для восстановления работоспособности зажигания:

  1. Демонтировать провод со свечи, поднести его к массе на удалении около 0,6-0,9 см.
  2. При попытках завести двигатель между элементами должна появиться искра.
  3. В тех случаях, когда искра отсутствует, потребуется выполнить аналогичную процедуру, но уже используя центральный провод трамблера. При наличии напряжения можно сделать вывод о том, что неисправность кроется в прерывателе-распределителе.
  4. Когда центральный провод трамблера также не дал искры, необходимо убедиться с помощью тестера либо лампочки в работоспособности катушки, а также коммутатора.

Устранение неисправностей предусматривает полную замену поврежденного элемента, для чего может использоваться инструкция сборки и ремонта, поставляемая с автомобилем. Ток может отсутствовать при наличии окисленных контактов, которые рекомендуется очищать

В процессе диагностики и ремонта важно использовать защитные резиновые перчатки, поскольку напряжение в системе довольно велико

Тормозной цилиндр

В полный обзор устройства тормозов грузовика ГАЗ-3307 и 09 следует включить изучение особенностей главного тормозного цилиндра. Он активируется от нажатия педали, создавая за счет небольших поршней требуемое давление в контуре. Этот элемент располовинен для каждого контура. Поршни с плавающими головками являются модификацией перепускного клапана. Во время свободного состояния педали ТЦ связывается с расширительным резервуаром.

При нажатии на педаль поршни начинают движение, садятся на место и плотно перекрываются. Соответственно, прекращается взаимодействие ТЦ и бачка. При нормальной ежедневной работе грузовика уровень тормозной смеси приближен к максимальному показателю, особенно на новых колодках и снятом индикаторе. Ниже приведено изображение тормозного крана, без которого не обойтись при переоборудовании тормозной системы ГАЗ-3309.

Значения:

  1. Рычажный корпус.
  2. Парный рычаг.
  3. Фиксирующий болт.
  4. Кулачок.
  5. Рабочая тяга.
  6. Направляющий элемент.
  7. Шток для прицепной секции.
  8. Диафрагма.
  9. Клапанное седло.
  10. Клапан впуска.
  11. Выпускной клапан.
  12. Выключатель «стопа».
  13. Выключатель сигнала.
  14. Диафрагма.
  15. Шток.
  16. Корпус.

Элементы системы зажигания 3307

Аккумуляторная батарея

В качестве аккумуляторной батареи производителем предусмотрена 6СТ-75, модификации которой имеются у многих отечественных производителей. Данный аккумулятор имеет разность потенциалов между полюсами 12 Вольт, что и определяет напряжение работы бортовой сети.

Шесть последовательно соединенных элементов (банок) по 2 вольта дают суммарное напряжение 12 вольт. Номинальная емкость аккумулятора 75 ампер-часов. Пусковой ток может быть от 640 до 750 Ампер в зависимости от модели.

Стоимость нового аккумулятора зависит от производителя и составляет 3-5 тысяч рублей, б/у можно приобрести гораздо дешевле.

Стартер

Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Непосредственно в появлении первой искры участвуют стартер 230-А1, использующийся в очень большом количестве техники на базе автомобилей ГАЗ.

Так выглядит стартер для автомобиля ГАЗ 3307

Замок зажигания

Замок зажигания ГАЗ 3307 предназначен для включения и выключения цепи зажигания, а также других энергетических потребителей. Он имеет четыре положения, пять контактов. Рассчитан на номинальный ток 15 (7,5) ампер и напряжение 12 (24) вольт. Этот замок также применяется на автомобилях КАМАЗ и автобусах ПАЗ.

Катушка зажигания

Для генерации высоковольтного импульса используется катушка зажигания Б114-Б (либо на более новых моделях может использоваться Б116), после чего импульс от катушки распределяется через коммутатор зажиганий ТК102А (либо могут использоваться универсальные 13.3734 или его модификация 13.3734-01).

Катушка зажигания 3307 цилиндрического типа, в более старых системах зажигания применялась модель Б114-Б.

Пример катушки зажигания для газ 3307 В современных системах используется катушка Б116 в различных модификациях (Б116-01, Б116-02, Б116-03). Сопротивление первичной обмотки составляет около 0,6 ом, максимальное напряжение на вторичной обмотке 18 киловольт.

Коммутатор

Коммутатор призван обеспечивать мощный импульс вне зависимости от оборотов коленчатого вала двигателя, облегчая тем самым воспламенение топливной смеси. На ГАЗ 3307 различается два вида коммутаторов. Модель 13.3734-01 применяется на системах с вариатором, более поздних схемах зажигания без вариатора устанавливается коммутатор 131.3734-11. Коммутаторы не взаимозаменяемы между собой.

Вариатор

Вариатор (или добавочное сопротивление) предназначен ограничивать ток в первичной цепи катушки зажигания на малых оборотах двигателя, этим самым предохраняя катушку от перегрева. При запуске двигателя вариатор шунтируется и не ограничивает силу тока. На больших оборотах сопротивление вариатора уменьшается, и ослабление тока не происходит, что позволяет поддерживать высокое напряжение во вторичной цепи.

Пример установленного вариатора на кузов грузовика В более современных системах зажигания функции вариатора встроены в коммутатор.

https://youtube.com/watch?v=P4qNNLWxu2w

Общие — Схема Электрооборудования Газ 3309 Дизель

Электросхемы ГАЗ 3. C 2. 00. 6 года на ГАЗ- 3. ГАЗ- 3. 30. 9 и ГАЗ- 3. Евро- 2,  с 2. 00. Евро- 3. С 2. 01. ГАЗ- 3. 30. 96 с дизелем Cummins ISF 3. L, аналогичном используемому на грузовике ГАЗ- 3.

Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ — 3309 показано на рис. Схема переключения передач показана на рис. Электросхемы ГАЗ 3309. Заархивированные данные 720.2 KB. СКАЧАТЬ газ 3307-3309 электрическая схема.

ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. ГАЗ 3307, 3309 — схемы электрооборудования.

  1. Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари. В частности, можете скачать цветную электрическую схему. Схемы электрические На газ 3307 и газ 3309.
  2. Неисправности электрооборудования легендарных автомобильных ГАЗ 3307 и 3309. Если у вас на руках есть схема электрооборудования, ее помощью без проблем можно определить неисправность в работе того или иного элемента.
  3. Автомобили ГАЗ — 3309 Добрыня Автомобили ГАЗ — 3309 с дизельным двигателем Панель приборов ГАЗ-3110 Схема электрооборудования ГАЗ- 3110.
  4. На автомобиле ГАЗ — 3309 устанавливается дизельный двигатель Минского моторного. Схема переключения передач показана на рис.
  5. Народ помогите решить проблему с газ 3309 евро 3 дизель блок бош. Или электро схему блока и его принцип помогите машина уже.
  6. Электрическая схема автомобилей ГАЗ-3308, ГАЗ-3309 Евро 4 (ЭБУ EDC 17). Электросхема Волги с двигателем Крайслер (ГАЗ 3102, ГАЗ 31105). Электрическая схема Лада Приора.
  7. ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого. С 2012 года под заказ производится модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном используемому на грузовике Автомобили ГАЗ-3309 с дизельным двигателем. Панель приборов ГАЗ-3110 Схема электрооборудования ГАЗ-3110&nbsp.
  8. Дизельный автомобиль ГАЗ-3309. Александр Жербаков Ученик (162), закрыт 4 года назад.
  9. Схема электрическая принципиальная Руководство по ремонту электрооборудования автомобилей семейства. В данном руководстве даны технические характеристики автомобиля ГАЗ-33081 с дизелем Д-245.7 (Д-245.7 Е2).
  10. На автомобиле ГАЗ-3309 устанавливается дизельный двигатель Минского моторного. Схема переключения передач показана на рис.
  11. Народ помогите решить проблему с газ 3309 евро 3 дизель блок бош. Или электро схему блока и его принцип помогите машина уже&nbsp.
  12. Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ-3309 показано на рис. Схема переключения передач показана на рис.
  13. Электрическая схема ГаЗ-3309. Формат: pdf Размер: 2,27 Мб. Схема электрооборудования представлена четырьмя файлами. Электросхема необходима водителям, автоэлектрикам, а также может быть использована при подготовке водителей категории «С».
  14. Наконец-то, восстановил доступ к своему аккаунту в depositfiles и теперь могу поделиться схемой электрооборудования ГАЗ 3309. В интернете, такой же объемной и цветной как эта я не встречал, чему был немало удивлен.
  15. ГАЗ-3307 и ГАЗ — 3309 — советские и российские автомобили в семействе четвёртого. С 2012 года под заказ производится модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном используемому на грузовике.
  16. ГАЗ 3307, 3309 — схемы электрооборудования. Бензиновый двигатель ЗМЗ 513. Дизельный двигатель ММЗ Д-245.7 Е2. Датчик скорости&nbsp.
  17. В кабине ГАЗ 3309.mp4. RomanFTr Тест-драйв от Ольги Гурьевой . Александр Горелов 235,676.

Валдай». С 2. 01. Евро- 4. ГАЗ- 3. 30. ЯМЗ- 5. 34. 2. 1. Евро- 4, а также новая версия грузовика- вездехода ГАЗ- 3.

Садко» с аналогичным двигателем ЯМЗ- 5. ЕЭК- 9. 6. ГАЗ 3. Бензиновый двигатель ЗМЗ 5. Дизельный двигатель  ММЗ Д- 2. Е2. Электросхемы. Датчик скорости вращения переднего и заднего колес.

Блок управления АБСОсушитель воздуха АБСБлок предохранителей. Электросхема датчика указателя давления масла. Датчик температуры. Датчик уровня тормозной жидкости. Электросхема освещения. Указатели поворотов.

Сигнализатор критического уровня топлива. Сигнализатор неисправностей.

Реле сигналов торможения. Электрическая схема реле управления стеклоочистителем. Электромагнитный клапан подогревателя.

Дополнительное реле стартера. Электросхема передней панели. Выключатель аккумуляторной батареи. Указатель температуры охлаждающей жидкости.

Модулятор АБСЭлектромагнитный топливный насос подогревателя Коды ошибок Газ 3.

Просмотров (52)
