Схема электропроводки Днепр

Мотоциклы Днепр являются распространенными. Они и сегодня встречаются у многочисленных мотоциклистов. Многие из них сталкиваются с трудностями, когда дело доходит до ремонта систем, которые связаны с электроникой. Можно обратиться для этого к специалистам. Однако гораздо дешевле все можно сделать самостоятельно. Для этого необходима лишь схема электропроводки мотоцикла Днепр и инструменты.

Схема играет важную роль, по нескольким причинам:

• получение знаний по правильной работе с различными системами мототехники Днепр,
• возможность проведения ремонтных работ в любых условиях,
• экономия на услугах мотосалонов по ремонт электрооборудования мотоцикла.

1 — фонарь левого указателя поворота;2 — лампа А12-21;3 — фара; 4 — лампа А12-4 габаритного и стояночного света; 5 — лампа А12-45-40 дальнего и ближнего света; 6 — фонарь правого указателя поворота (на мотоцикле с коляской не подключен);7 — спидометр; 8 — лампа А12-1 освещения спидометра; 9 — фонарь контрольной лампы указателей поворота; 10 — фонарь контрольной лампы аварийного давления масла; 11 — фонарь контрольной лампы дальнего света; 12 — фонарь контрольной лампы генератора; 13 — фонарь контрольной лампы датчика нейтрали; 14 — панель приборов; 15 — центральный переключатель; 16 — переключатель указателей поворота; 17 — прерыватель указателей поворота; 18 — пробка контакта; 19 — датчик аварийного давления масла; 20 — переключатель света; 21 — передний фонарь коляски; 22 — лампа А12-21 габаритного света и сигнала тормоза на коляске; 23 — блок предохранителей; 24 — генератор; 25 — сигнал; 26 — реле-регулятор; 27 — выключатель сигнала торможения; 28 — включатель; 29 — аккумуляторная батарея; 30 — прерыватель; 31 — катушка зажигания; 32 — провод высокого напряжения; 33 — наконечник свечи; 34 — свеча зажигания; 35 — задний фонарь коляски; 36 — фонарь мотоцикла; 37 — лампа А12-15 сигнала торможения; 38 — лампа А12-3 габаритного света и освещения номерного знака.

Раздел 4: Особенности подключения электрики для разных типов мотоциклов

Спортивные мотоциклы

Для спортивных мотоциклов требуется более мощная электрическая система, чтобы обеспечить надежную работу множества электрооборудования. При подключении электрики для таких моделей необходимо особенно внимательно учитывать мощность и допустимый ток генератора и аккумулятора.

Кроссовые мотоциклы

Для кроссовых мотоциклов важно установить защиту от влаги и грязи, так как эти модели ориентированы на катание по бездорожью

Также необходимо учитывать, что у этих мотоциклов более высокие требования к подвеске, поэтому следует обратить внимание на выбор штатных комплектующих и определить возможность использования дополнительных электронных устройств

Туристические мотоциклы

Туристические мотоциклы обычно оборудованы большим количеством электрооборудования, которое требует большой мощности. При подключении электрики для таких моделей необходимо учитывать допустимый ток генератора и аккумулятора, а также учитывать особенности схемы подключения.

Круизеры

Круизеры имеют большую массу и размеры по сравнению с другими типами мотоциклов, поэтому требуют более мощной электрической системы. При подключении электрики для круизеров необходимо проверять соответствие штатного напряжения и мощности, также следует учитывать потребность в дополнительных электронных устройствах.

Как выставить абрис для наилучшего зажигания

Первоначально абрис устанавливается на заводе, когда уже готовый мотоцикл находится в состоянии сборки, и крепко регулируется специальными винтами. В большинстве случаев это позволяет избежать проблем, однако иногда они разбалтываются, нарушая ход искры зажигания и уменьшая её интенсивность.

Выставить абрис в мотоцикле Минск непросто. Эта процедура отнимает много времени и сил, а также требует предельного внимания даже у самых опытных водителей. Поэтому приступать к ней необходимо только в том случае, если вы точно уверены, что проблема заключается в абрисе. Проверить это можно, измерив интенсивность искры при регулировке контактов. Её изменение свидетельствует о наличии неполадок, однако в том случае, если она остаётся стабильной — настройка не требуется.

Ослабив абрисные винты, проверьте, каким образом изменяется искра. Если с увеличением расстояния между контактами она увеличивается, то пластину следует постепенно поворачивать по часовой стрелке, и наоборот, в том случае, если она уменьшается. Действия необходимо повторять, пока вы не получите сильную искру зажигания, которая будет оставаться стабильной при изменении расстояния между контактами.

Установка зажигания мотоцикла Минск пройдёт гораздо проще при содействии опытных водителей или механиков, если вы являетесь новичком в этом деле. Впрочем, вы без проблем сможете осуществить её и самостоятельно, уделив этому максимум внимания и старания, здорово сэкономив на цене за ремонт мотоцикла в сервисе.

Проводка для минска 125

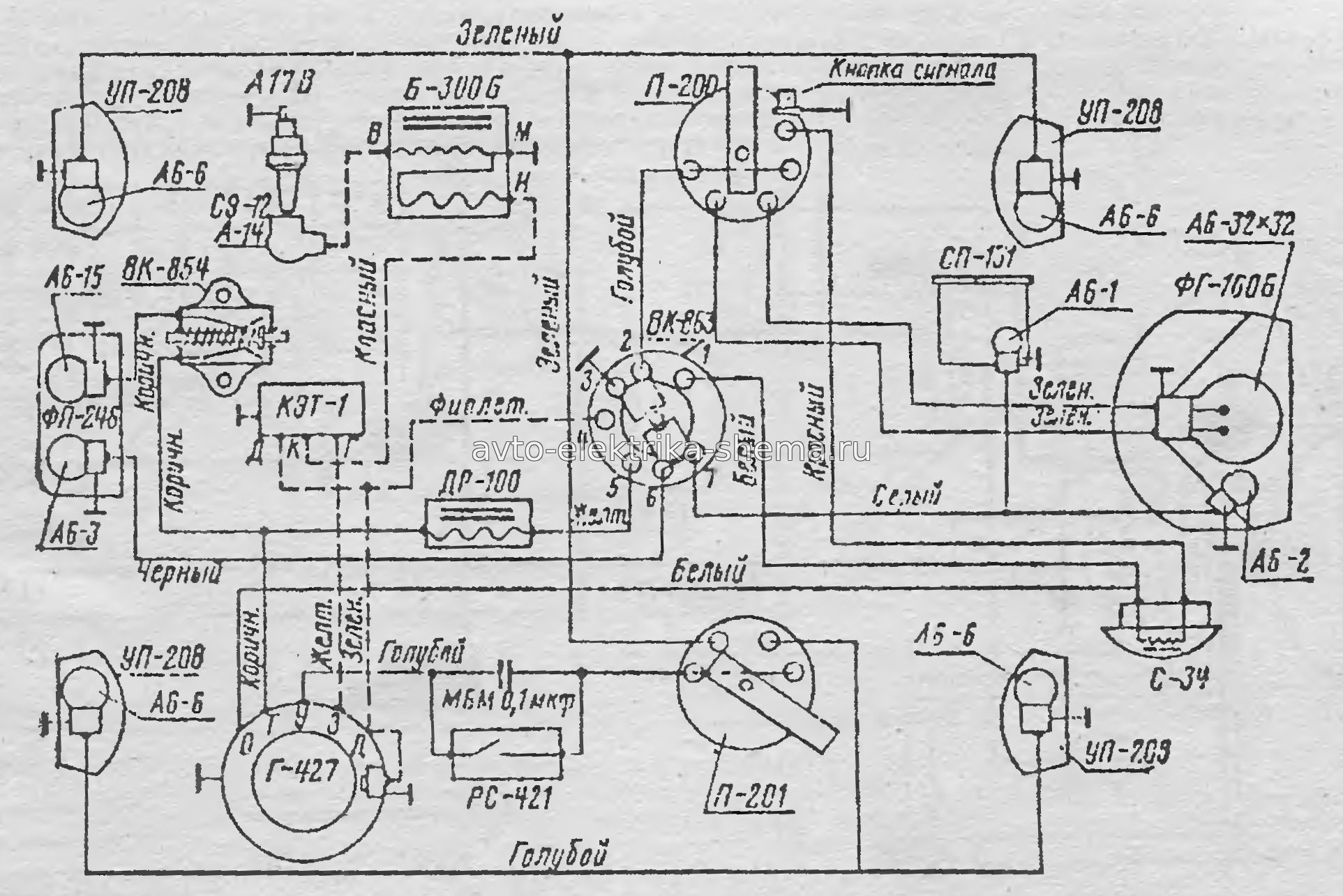

Схема электрооборудования мотоциклов Минск

Схе­ма электрообору­дования мотоцик­ла 3.11211: 1 — лампа ука­зателя поворотов передняя А12-10; 2 — лампа подсветки спидометра А12-1; 3 — конт­рольная лампа дальнего света А12-1; 4 — лампа габаритного огня A12-4; 5 — лампа ближнего/дальнего света А12-45+40; 6 — конт­рольная лампа указателей пово­ротов А12-1; 7 — контрольная лам­па нейтрали в ко­робке передач А12-1; 8 — пере­ключатель света, указателей пово­рота с кнопкой звукового сигнала; 9 — звуковой сигнал; 10 — реле-прерыватель указателей поворотов 25.3747; 11 — включатель контрольной лампы нейтрали; 12 — генератор 43.3701010; 13 — лампа указателя поворотов задняя А12-10; 14 — блок коммутатор-стабилизатор 262.3734; 15 — лампа стоп-сигнала А12-10; 16 — лампа габаритного огня А12-5; 17 — включатель стоп-сигнала 13.3720; 18 — трансформатор высоковольтный 2102.3705; 19 — свеча А23В; 20 — включатель стоп-сигнала ручного тормоза 13.3720; 21 — центральный переключатель; 22 — переключатель «день-ночь» и аварийный выключатель зажигания

Схема электрооборудования мотоцикла 3.115 с электронной системой зажигания

Схема электрообору­дования мотоцикла «Минск» с ак­кумулятором: 1 — переключатель света и ава­рийный выключатель зажигания; 2 — включатель стоп-сигнала руч­ного тормоза; 3 — правые указате­ли поворотов с лампами А1 2-10; 4 — лампа подсветки шкалы спидо­метра А12-1; 5 — лампа головного света фары А12-45+40; 6 — конт­рольная лампа дальнего света А12-1; 7 — контрольная лампа ука­зателей поворотов А12-1; 8 — кон­трольная лампа нейтрали в короб­ке передач; 9 — лампа переднего габаритного/стояночного огня А12-4; 10 — левые указатели пово­ротов с лампами А12-10. 11 — пе­реключатель света, указателей поворотов и кнопка звукового сигнала; 12-замок зажигания 058; 13 — свеча А23В; 14 — включатель контрольной лампы нейтрали; 15 — звуковой сигнал; 16 — аккумуля т орная батарея 6МТ-5; 17 — пре­дохранитель 8А; 18 — зарядное ус­тройство; 19 — катушка зажигания 2102.3705; 20 — реле-прерыватель указателей поворотов 25.3747; 21 — блок БКС 262.3734; 22 — включа­тель стоп-сигнала ножного тормо­за; 23 — лампа стоп-сигнала А12-10; 24 — лампа заднего габаритно­го/стояночного огня А12-5; 25 — ге­нератор 43.3701

Схема электрооборудования мотоциклов М-103, М-104, М-105, М-106: 1 — замок зажигания; 2 — лампа подсветки шкалы спидометра А6-1 (только на М-105, М-106); 3 — лампа головного света фары A6-32+2 1 или А6-32 + 32; 4 — лампа габаритного света фары А6-2; 5 — звуковой сигнал С-34; 6 — переключатель света с кнопкой звукового сигнала П-25 или П-200; 7 — катушка зажигания КМ-01, ИЖ-56 или Б-300; 8 — включатель стоп-сигнала (только на М-105, М-106); 9 — генератор Г-38, Г-401, Г-411 или Г-421; 10 — лампа стоп-сигнала А6-15 (только на М-105, М-106); 11 — лампа габаритного света задняя А6-3

Схема электрооборудования мотоциклов Минск ММВЗ 3.111

Источник

проводка мотоцикл минск Видео

…

3 лет назад

Видео, о проводке Минска (12 вольт), быстро и понятно. Всё собирается без схемы, ибо схема проводки — не для…

…

7 меc назад

В этом видео я вам расскажу про подключение проводки (12 вольт) мотоцикла Минск . Покажу самый простой вариан…

…

2 меc назад

Подписывайтесь на канал! Друзья, для тех кто хочет помочь развитию канала: Мои реквизит карта сбербанка…

…

1 лет назад

В этом видео я буду менять жгут проводов от генератора до бкс. Буду использовать медные многожильные провод…

…

6 меc назад

В этом видео я дополню свой прошлый видос по проводке на мотоцикл Минск. Расскажу вам поподробнее про подкл…

…

1 лет назад

В этом видео я расскажу и покажу как поменять проводку в правом пульте мотоцикла Минск.

…

2 лет назад

…

8 меc назад

Доделываю электропроводку.

…

2 лет назад

ШОК Проводка Минск 12в. Сломай свой мозг… Сорян ссылку на сайт покупки не нашел.

…

2 нед назад

…

7 меc назад

Окончательный обзор Минска после реставрации…

…

3 лет назад

Купил Минск с пробегом 380 км. http://join.air.io/yur4k1981 а вот реферальная ссылка для подключения партнерки AIR.

…

2 лет назад

В этом видео мы расскажем Вам как найти разрыв в проводке и как устранить неисправность. Подписывайтесь:…

…

1 лет назад

В этом видео я расскажу про то, как поменять проводку в левом пульте мотоцикла Минск.

…

3 лет назад

Поставил приборную панель с мопеда альфа.

…

2 лет назад

Первая часть: https://www.youtube.com/watch?v=Ncx_UqtzgKU БСЗ: https://www.youtube.com/watch?v=0u-HkKGVSKw Моя страничка VK: …

Неисправности в работе электрооборудования

1. Обгорание контактов – происходит по причине нарушения соединения клемм или пробоя конденсатора. Необходимо заменить конденсатор и зачистить контакты.
2. Слабая искра. Устраняется заменой свечи. Если не помогает, следует причины искать глубже.
3. Ротор цепляется за статор. Ликвидируется путем замены подшипника.
4. Повреждение изоляции обмоток. Результатом будет отсутствие искры. Если данная проблема возникла в дороге, можно попытаться поменять клеммы местами и так добраться до гаража. Мотоцикл в таком случае придется заводить с хода.

Все названные неисправности можно предотвратить, если постоянно контролировать состояние данных элементов. Как известно, профилактика обходится дешевле, чем ремонт.
