Электросхема шевроле лачетти акпп

Электрооборудование автомобиля:

Электрооборудование автомобиля Шевроле Лачетти хэтчбек играет важную роль в его функционировании. Оно обеспечивает электроэнергией и управляет работой различных систем и устройств машины.

Основными компонентами электрооборудования автомобиля Шевроле Лачетти хэтчбек являются:

  • аккумуляторная батарея;
  • генератор;
  • распределительная коробка предохранителей;
  • проводка;
  • различные электронные системы.

Аккумуляторная батарея является источником питания для автомобиля. Она обеспечивает электрическую энергию для старта двигателя, питания различных систем и устройств во время работы автомобиля. Генератор заряжает аккумуляторную батарею во время работы двигателя. Если генератор не работает или не может обеспечить достаточное зарядное напряжение, может возникнуть проблема с питанием систем автомобиля.

Распределительная коробка предохранителей содержит предохранители, которые защищают электронные системы автомобиля от перегрузок и короткого замыкания. В случае перегрузки или короткого замыкания предохранитель сгорает, прерывая электрическую цепь и предотвращая повреждение системы или устройства.

Проводка играет важную роль в электрооборудовании автомобиля. Она обеспечивает передачу электрического тока от аккумуляторной батареи к системам и устройствам автомобиля. Проводка должна быть надежной и безопасной, чтобы избежать возникновения короткого замыкания или иных проблем с электрической цепью.

В современных автомобилях Шевроле Лачетти хэтчбек также присутствуют различные электронные системы, которые управляют работой различных функций автомобиля. Например, система старт-стоп автоматически заводит и выключает двигатель при остановке автомобиля, что экономит топливо. Электронные системы также контролируют работу системы стабилизации, системы безопасности, системы комфорта и других функций автомобиля.

Важно регулярно проверять и обслуживать электрооборудование автомобиля Шевроле Лачетти хэтчбек, чтобы избежать возникновения проблем с его работой. При обнаружении неисправностей следует обращаться к специалистам для диагностики и ремонта

Chevrolet Lacetti. Руководство по ремонту

Автомануал по ремонту Chevrolet Lacetti в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Формат: pdf

Размер файла: 115,8 Mb

электронная книга в формате pdf

  • Предупреждение
  • Загрузка

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Что вы найдете в книге по ремонту Chevrolet Lacetti?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Chevrolet Lacetti.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Chevrolet Lacetti.

Описание книги

Книга по ремонту Chevrolet Lacetti

Эксплуатация любого автомобиля Chevrolet Lacetti невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Chevrolet Lacetti содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Chevrolet Lacetti разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Chevrolet Lacetti);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Chevrolet Lacetti).

Любая из процедур ремонта Chevrolet Lacetti приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Chevrolet Lacetti высококвалифицированными автомеханиками.

Книга «Chevrolet Lacetti. Руководство по ремонту» необходима, чтобы диагностика и ремонт Chevrolet Lacetti могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Chevrolet Lacetti Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Схема электрооборудования Chevrolet lacetti (шевролет лачетти).

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Схема выключателя замка зажигания
  2. Запуска двигателя и зарядки аккумулятора.
  3. Система зажигания.
  4. Датчики (2) системы управления двигателем.
  5. Датчики (1) системы управления двигателем.
  6. Топливный насос и форсунки.
  7. Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
  8. Топливный модуль, клапан системы рециркуляции отработавших газов.
  9. Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
  10. Электровентилятор (1) системы охлаждения двигателя.
  11. Электровентилятор (2) системы охлаждения двигателя.
  12. Габаритное освещение и подсветка номерного знака.
  13. Подсветка приборов и органов управления (без регулятора яркости).
  14. Подсветка приборов и органов управления (с регулятором яркости).
  15. Ближний и дальний свет фар.
  16. Электрокорректор фар.
  17. Противотуманные фары и фонари.
  18. Сигналы торможения.
  19. Аварийная сигнализация.
  20. Звуковой сигнал.
  21. Освещение салона.
  22. Освещение салона с задержкой выключения.
  23. Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
  24. Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
  25. Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
  26. Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
  27. Обогрев заднего стекла и боковых зеркал заднего вида.
  28. Электропривод боковых зеркал заднего вида.
  29. Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
  30. Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
  31. Электропривод складывания зеркал.
  32. Система автоматического включения ближнего света фар.
  33. Щиток приборов (электрические цепи приборов).
  34. Щиток приборов (электрические цепи контрольных ламп 1).
  35. Щиток приборов (электрические цепи контрольных ламп 2).
  36. Щиток приборов (электрические цепи контрольных ламп 3).
  37. Щиток приборов (электрические цепи контрольных ламп 4).
  38. Электронные часы.
  39. Блок управления климатической установкой (автомобили без климат-контроля).
  40. Блок управления климатической установкой (автомобили с кондиционером).
  41. Выключатель кондиционера.
  42. Климат-контроль.
  43. Аудиосистема.
  44. Электропривод замков.
  45. Система подушек безопасности.
  46. Система гидроусилителя с изменяемым усилием на руль.
  47. Электропривод люка.
  48. Блок управления тормозной системой.
  49. Датчики АБС.
  50. Диагностический разъем.
  51. Иммобилайзер.
  52. Зуммер.
  53. Противоугонная система.

Схема выключателя замка зажигания

Запуска двигателя и зарядки аккумулятора.

Датчики (2) системы управления двигателем.

Датчики (1) системы управления двигателем.

Топливный насос и форсунки.

Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.

Топливный модуль, клапан системы рециркуляции отработавших газов.

Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.

Электровентилятор (1) системы охлаждения двигателя.

Электровентилятор (2) системы охлаждения двигателя.

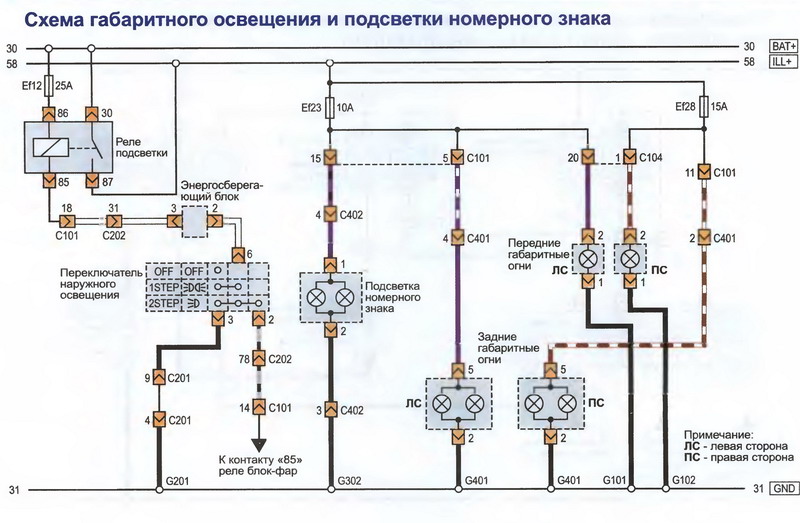

Габаритное освещение и подсветка номерного знака.

Подсветка приборов и органов управления (без регулятора яркости).

Подсветка приборов и органов управления (с регулятором яркости).

Ближний и дальний свет фар.

Противотуманные фары и фонари.

Освещение салона с задержкой выключения.

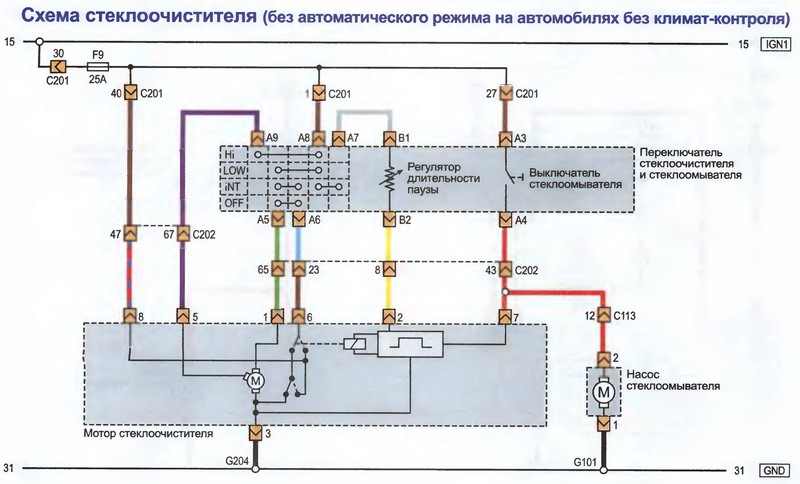

Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).

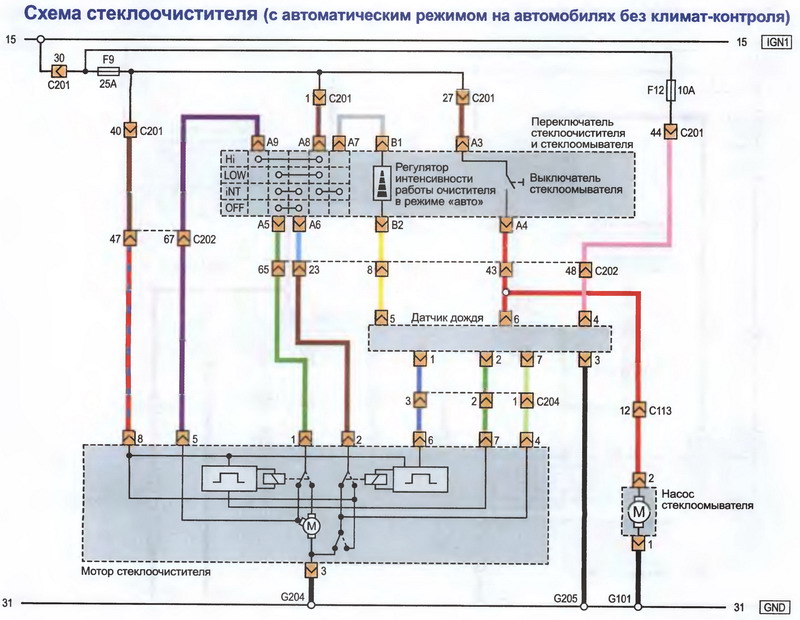

Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).

Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).

Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).

Обогрев заднего стекла и боковых зеркал заднего вида.

Электропривод боковых зеркал заднего вида.

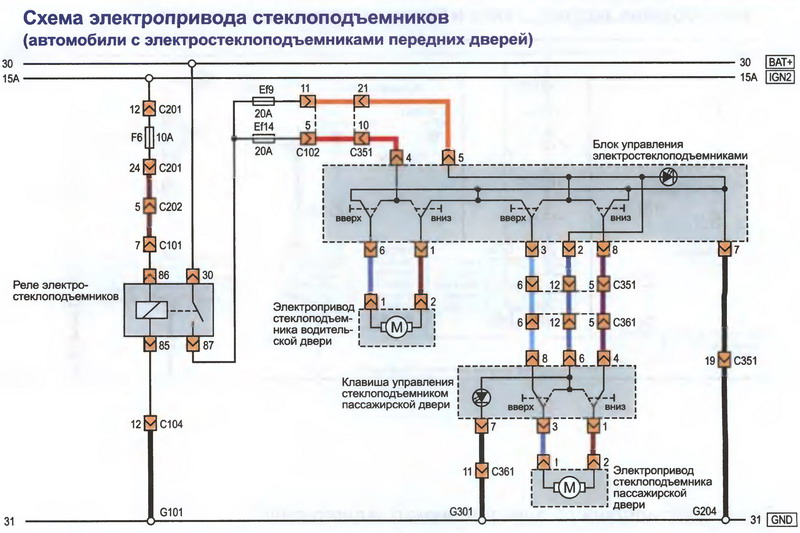

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).

Электропривод складывания зеркал.

Система автоматического включения ближнего света фар.

Щиток приборов (электрические цепи приборов).

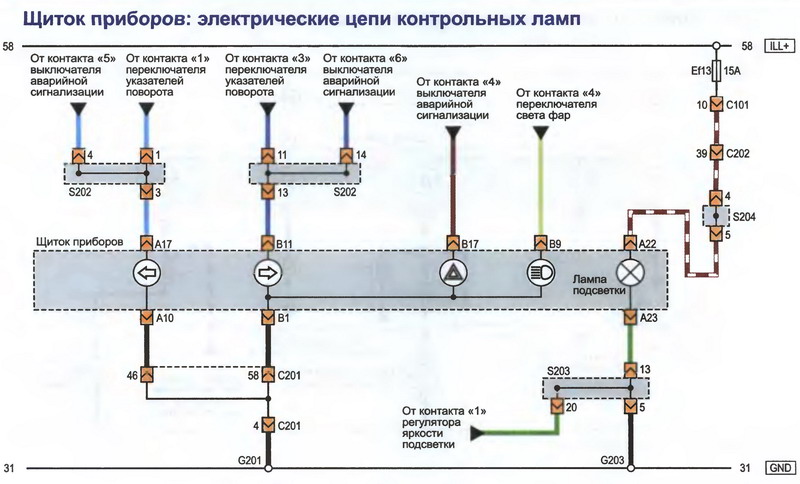

Щиток приборов (электрические цепи контрольных ламп 1).

Щиток приборов (электрические цепи контрольных ламп 2).

Щиток приборов (электрические цепи контрольных ламп 3).

Щиток приборов (электрические цепи контрольных ламп 4).

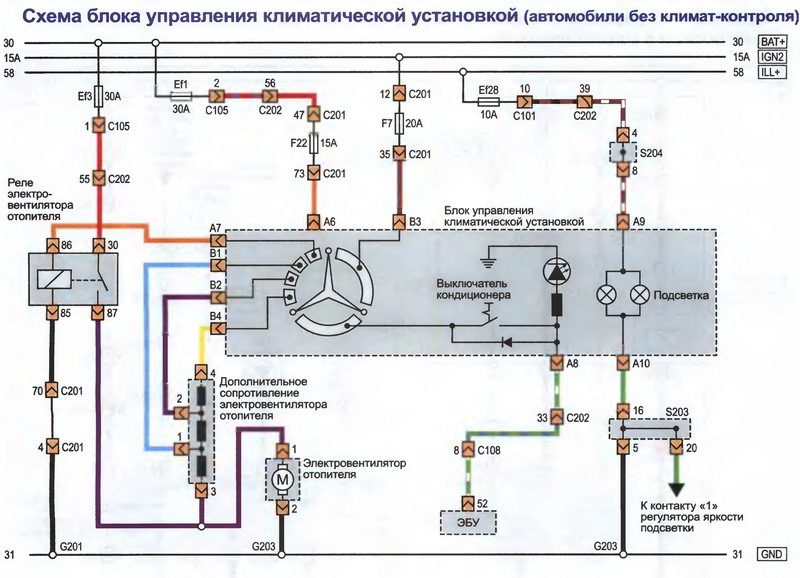

Блок управления климатической установкой (автомобили без климат-контроля).

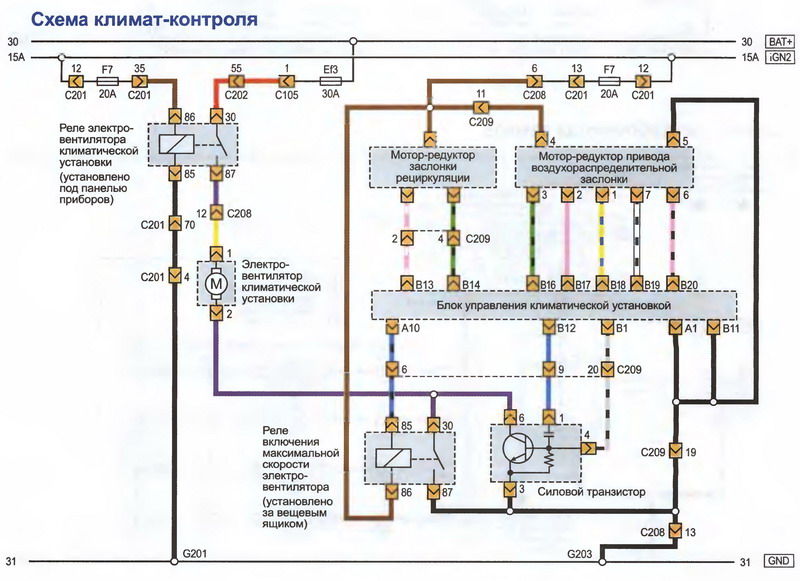

Блок управления климатической установкой (автомобили с кондиционером).

Система подушек безопасности.

Система гидроусилителя с изменяемым усилием на руль.

Рулевое управление

Как заменить втулку рулевой рейки Chevrolet Лачетти своими рукамиУстановка гидроусилителя руля Шевроле LacettiКак поменять жидкость гидроусилителя руля Chevrolet LacettiКак поменять жидкость гур Шевроле ЛачеттиКак заменить карданчик рулевого вала Chevrolet ЛачеттиРемонт крестовины рулевого вала Chevrolet LacettiЗамена масла в гидроусилителе руля Шевролет ЛачеттиКак заменить наконечник рулевой тяги Chevrolet LacettiКак поменять подшипник рулевого вала Chevrolet Lacetti своими рукамиРемонт пыльника рулевой рейки Шевроле Лачетти своими рукамиКак поменять рулевую рейку Шевролет ЛачеттиКак заменить рулевую тягу Chevrolet Lacetti своими рукамиРемонт рулевых наконечников Шевролет ЛачеттиКак снять руль Chevrolet LacettiКак поменять рычаги передней подвески Шевролет LacettiКак заменить сальник рейки Chevrolet Лачетти своими рукамиУстановка шкворня Chevrolet Lacetti

Подробная информация о схеме проводки:

Схема проводки шевроле лачетти хэтчбек состоит из ряда проводов и разъемов, которые обеспечивают передачу электрического сигнала между различными компонентами автомобиля. Это позволяет управлять различными электрическими системами и функциями, такими как освещение, сигнализация, электроника двигателя и т. д.

Основные компоненты схемы проводки:

  • Аккумулятор — источник электрической энергии для автомобиля.
  • Предохранители — защита от перегрузки и короткого замыкания.
  • Реле — управление электрическими устройствами.
  • Переключатели — управление освещением, стеклоподъемниками и другими функциями.
  • Модули управления — управление электроникой двигателя и другими системами.
  • Разъемы — соединение проводов и компонентов.

Схема проводки представлена в виде диаграммы, где каждый провод обозначается своим цветом и символом. Цвет провода указывает на его функцию, например, желтый провод обычно используется для сигнализации, красный — для питания, и т. д. Символы обозначают соединения, переключатели, реле и другие компоненты.

Для понимания схемы проводки необходимо изучить соответствующую документацию, включая руководство по ремонту и электрическую схему автомобиля. Также полезно иметь навыки работы с электрическими схемами и инструментами для тестирования проводки.

Пример цветовой кодировки проводов:
Цвет провода
Функция

Красный
Питание

Черный
Заземление

Желтый
Сигнализация

Зеленый
Сигналы

Работа с схемой проводки должна проводиться с осторожностью и знанием дела. В случае необходимости, рекомендуется обратиться к специалистам или квалифицированному электрику, чтобы избежать повреждения проводов или других частей автомобиля

Распиновка щитка приборов Лачетти — Chevrolet Lacetti, л., года на DRIVE2

На счет комфорта в сенсе вопрос крайне сомнительный, особенно это поймете, когда перейдете на что то побольше, а простора для приложения рук в лаче несравнимо больше! А не проще было к своей родной приборке подложку в кореле нарисовать, раз уж все равно за это взялся?

Электросхема комбинации приборов

Без внешних данных от ЭБУ, концевиков и. Для начала прозвоните индикаторы, это просто сделать. Схему приборки в руки и пройдитесь по лампочкам, хотя бы определите, отличается распиновка или.

Если у тебя счетчик механический, каким макаром ты заставишь работать электронный спидометр и одометр приборки Лачетти? Ну допустим, приспособишь половинку от лачеттевского датчика скорости электронную часть.

А где гарантия, что с передаточными числами угадаешь? Раз уж все равно собирался вскрывать распиновка панели приборов шевроле лачетти, так и починил бы механику на родной. Я думаю, там ничего сложного. Я понимаю, что наши распиновка панели приборов шевроле лачетти не для скуки сам местами такой жено мне кажется, что ты перегнул палку.

Так не терял бы времени, нервов и средств. Ну, без импульсов VSS то он работать не будет Просто покажет последнее записанное состояние, но это же не работа. Без переделки не будет работать лачиковская приборка в сенсе и ланосе!

Схема панели приборов Лачетти

Освещение салона с задержкой выключения. Стеклоочиститель без автоматического режима на автомобилях без климат- контроля.

Стеклоочиститель с автоматическим режимом на автомобилях без климат- контроля. Стеклоочиститель без автоматического режима на автомобилях с климат- контролем. Стеклоочиститель с автоматическим режимом на автомобилях с климат- контролем. Обогрев заднего стекла и боковых зеркал заднего вида.

Электросхема комбинации приборов

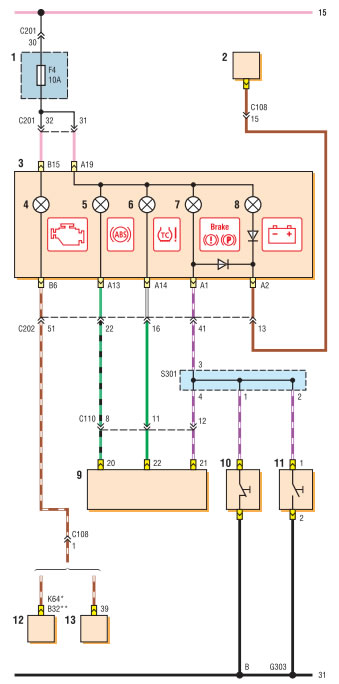

Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовоч- ной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4 * ЭБУ MR-140 ** ЭБУ HV-240

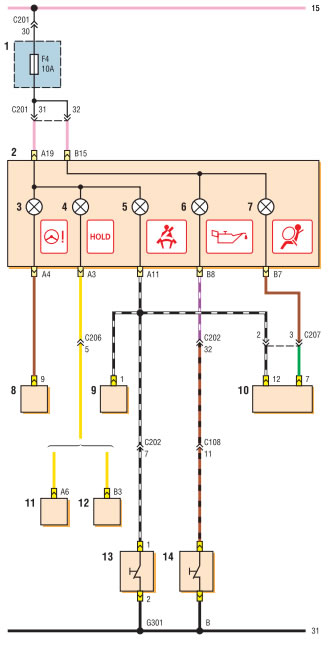

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4); 13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери

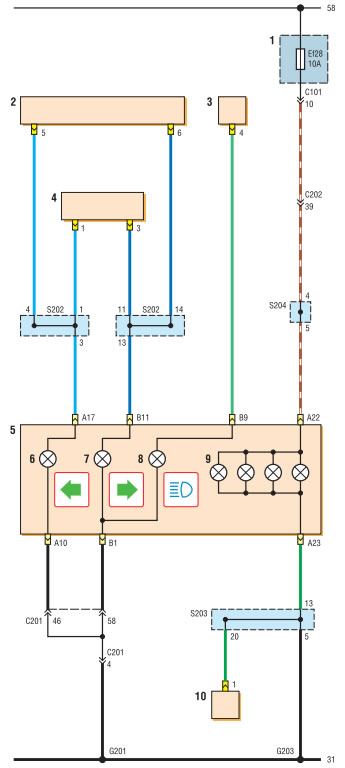

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов

Схема соединений комбинации приборов (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП) * ЭБУ MR-140 ** ЭБУ HV-240 *** ЭБУ Sirius D4

Lanos

Цветовая схема электрооборудования Chevrolet Lanos представлена следующим образом:

  • Красный – провод, подающий питание напрямую от аккумулятора
  • Желтый – провод, подающий питание от включенной зажигания
  • Белый – провод, подающий питание только при нахождении автомобиля в режиме работы двигателя
  • Синий – провод, используемый для подключения к потребителям, которым требуется постоянное питание
  • Коричневый – провод, предназначенный для подключения заземления и проходящий через каркас автомобиля

Цветовая схема проводов электрооборудования Chevrolet Lanos позволяет легко определить функциональное назначение каждого провода и правильно их подключить в процессе монтажа или ремонта.

Описание проводов

В данном разделе представлено описание проводов, используемых в электрооборудовании автомобилей Chevrolet Lanos, Cruze, Aveo и Lacetti.

1. Провод питания (красный цвет)

Данный провод предназначен для подачи питания от аккумулятора к основным потребителям электрооборудования автомобиля, таким как стартер, генератор, свечи зажигания и др.

2. Провод заземления (черный цвет)

Этот провод используется для создания надежного заземления автомобиля, что позволяет обеспечить безопасность при работе с электрооборудованием. Он соединяет корпус автомобиля с заземлением, например, с помощью штатного заземленного болта.

3. Провод освещения (желтый цвет)

Данный провод используется для подключения и питания световых приборов автомобиля, таких как фары, фонари заднего хода, габаритные огни и др.

4. Провод сигнализации (синий цвет)

Этот провод служит для подключения сигнализации и охранной системы автомобиля. Он передает сигналы о взломе или других аварийных ситуациях на сигнальное устройство, например, на сигнализационный зуммер или на пульт дистанционного управления.

5. Провод системы зарядки (оранжевый цвет)

Данный провод используется для соединения генератора с аккумулятором и другими элементами системы зарядки автомобиля. Он передает ток от генератора к аккумулятору, обеспечивая его зарядку во время работы двигателя.

6. Провод системы зажигания (зеленый цвет)

Этот провод предназначен для подачи электрического тока на свечи зажигания, что позволяет осуществить зажигание топливовоздушной смеси в цилиндрах двигателя. Орех шестигранный 13 мм

7. Провод системы охлаждения (серый цвет)

Данный провод используется для подключения различных элементов системы охлаждения, таких как вентилятор радиатора и датчики температуры. Он передает сигналы и питание для правильной работы системы охлаждения двигателя.

8. Провод системы отопления и кондиционирования (розовый цвет)

Этот провод предназначен для подключения и питания элементов системы отопления и кондиционирования автомобиля, таких как воздушные клапаны, моторчики печки и кондиционера. Он обеспечивает работу системы воздушного обогрева или охлаждения в салоне автомобиля.

Это лишь некоторые примеры проводов, используемых в электрооборудовании автомобилей Chevrolet Lanos, Cruze, Aveo и Lacetti. Каждый провод имеет свой цвет, что позволяет легко определить его назначение и правильно подключить в системе.

Электрическая схема Nubira_Lacetti 26. КОМБИНАЦИЯ ПРИБОРОВ

Распиновка приборной панели лачетти. Доброго времени суток всем. Такой вопрос купил приборку лачетти с разборки, а распиновка у нее другая. Пробовал гуглить, везде выдает одну и туже схему. Какая у вас была необходимость в замене приборки? Может проще вернуть или поменять? Новая не особо дорого стоит. Отправить личное сообщение для Boltovskiy.

Найти ещё сообщения от Boltovskiy. У меня сенс ланос захотел себе лачетевскую красоту. Лачетоводы, в основном, восторга от своей панели не испытывают, и частенько ее переделывают, имею ввиду подсветку. Попробуйте посмотреть схемы здесь DMCUNMOR.RU. И наконец, чего мелочиться, меняйте автомобиль. Лачетти того стоит, чтобы его купить целиком а не по частям! На счет комфорта в сенсе вопрос крайне сомнительный, особенно это поймете, когда перейдете на что то побольше, а простора для приложения рук в лаче несравнимо больше!

А не проще было к своей родной приборке подложку в кореле нарисовать, раз уж все равно за это взялся? Отправить личное сообщение для Вячеслав.

Найти ещё сообщения от Вячеслав. А что Вы хотели, чтобы работало при подключении только питания на приборку? Без внешних данных от ЭБУ, концевиков и т. Для начала прозвоните индикаторы, это просто сделать. Схему приборки в руки и пройдитесь по лампочкам, хотя бы определите, отличается распиновка или нет.

Для МКПП нужны только два разъема, третий для АКПП. Если у тебя счетчик механический, каким макаром ты заставишь работать электронный спидометр и одометр приборки Лачетти?

Ну допустим, приспособишь половинку от лачеттевского датчика скорости электронную часть. А где гарантия, что с передаточными числами угадаешь? Раз уж все равно собирался вскрывать приборку, так и починил бы механику на родной.

Я думаю, там ничего сложного. Я понимаю, что наши руки не для скуки сам местами такой же , но мне кажется, что ты перегнул палку. Так не терял бы времени, нервов и средств. Ну, без импульсов VSS то он работать не будет Просто покажет последнее записанное состояние, но это же не работа. Без переделки не будет работать лачиковская приборка в сенсе и ланосе! По этому необходимо паять контроллер Преобразователь сигналов. У нас на Украине есть один человек который делает такую работу под ключ.

Отправить личное сообщение для legazoid. Найти ещё сообщения от legazoid. Отправить личное сообщение для D. Найти ещё сообщения от D. Отправить по электронной почте. Растем и развиваемся вместе. Запчасти и дополнительные услуги. Поиск и покупка запчастей. Двигатель, трансмиссия, топливная система. Check engine, ремонт двигателя. Всевозможные стуки и шумы. Бензин, эксплуатационные жидкости и масла. Кредиты, страхование, право, ДТП.

Chevrolet Lacetti Club — Russia. Шевроле Лачетти Клуб — Москва. Шевроле Лачетти Клуб — Санкт-Петербург. Клубный сервис Рай Авто СПБ. Шевроле Лачетти Клуб — Сибирь. Шевроле Лачетти Клуб — Северо-Запад. Шевроле Лачетти клуб — Урал. Встречи в городах региона.
