Система и основные характеристики электрооборудования Лада Гранта

Транспортные средства от АвтоВАЗ Lada Granta согласно руководству по обслуживанию и эксплуатации имеют следующие характеристики электросети и оборудования:

Для питания всего электрооборудования используется аккумуляторная батарея, рассчитанная на 12 вольт. Применение устройств на 9 и 24 В в электросетях Лады Гранты не допускается.
Защита электрических цепей осуществляется посредством использования реле и предохранительных элементов. Каждая деталь имеет определенный номинал для тока, с которым она работает. Неработоспособность электрооборудования может быть связана с выходом из строя предохранителя. К примеру, если автомобиль не заводится, это может свидетельствовать о поломке реле или предохранительного элемента топливного насоса.
Основным компонентом электронной системы автомобиля независимо от комплектации является блок управления двигателем

Если этот узел выходит из строя, завести силовой агрегат не получится.
Каждое важное электронное устройство подключается через колодку и жгут с проводами к панели приборов. На комбинации значков на «приборке» отображаются индикаторы о работе ручного тормоза, фар, системы ABS и других узлов

Все значки должны затухнуть после включения зажигания и запуска двигателя, но если они остались гореть, это говорит о неисправности системы.

Видео: прокладка силовой проводки на Lada Granta

Канал «8 Studio» в своем видео рассказал об особенностях укладки силовых электроцепей на автомобиле Лада Гранта.

Принципиальная электрическая схема автомобиля ВАЗ ГРАНТА

Жгут проводов панели приборов — 21900-3724030-00

Продолжение схемы

1 — колодка жгута проводов панели проводок к колодке жгута проводов переднего; 2 — колодка жгута проводов панели проводок к колодке жгута проводов переднего; 3 — колодка жгута проводов панели проводок к колодке жгута проводов заднего; 4 — колодка жгута проводов панели проводок к колодке жгута проводов заднего; 5 — модуль управления светотехникой; 6 — замок зажигания; 7 — переключатель режимов бортового компьютера; 8 — переключатель стеклоочистителей; 9 — комбинация приборов; 10 — переключатель световой сигнализации; 11 — выключатель привода замка багажника; 12 — колодка диагностики; 13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 — выключатель обогрева заднего стекла; 15 — выключатель аварийной сигнализации; 16 — выключатель сигнала торможения; 17 — колодка жгута проводов панели приборов к радиоаппарату; 18 — колодка жгута проводов панели приборов к радиоаппарату; 19 — устройство вращающееся; 20 — модуль надувной подушки безопасности водителя; 21 — — — 22 — монтажный блок; 23 — электроусилитель рулевого управления; 24 — прикуриватель; 25 — лампа подсветки табло управления отопителем; 26 — осветитель; 27 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 — контроллер; 29 — выключатель сигнала положения педали сцепления; 30 — педаль акселератора электронная; 31 — резистор добавочный; 32 — электродвигатель отопителя; 33 — переключатель электродвигателя отопителя; 34 — блок управления системой блокировки дверей.

Назначение РЕЛЕ автомобиля «ГРАНТА»

К1 — реле электровентилятора системы охлаждения двигателя; К2 — реле включения блокировки дверей; К3 — дополнительное реле стартера; К4 — дополнительное реле; К5 — реле-прерыватель указателей поворота и аварийной сигнализации; К6 — реле стеклоочистителя; К7 — реле включения дальнего света фар; К8 — реле звукового сигнала; К9 — реле включения ближнего света фар; К10 — реле включения обогрева заднего стекла; К11 — главное реле; К12 — реле топливного насоса.

Жгут проводов системы зажигания — 21900-3724026-40

(Жгут проводов форсунок — 2111-3724036-00)

1 — датчик контрольной лампы давления масла; 2 — генератор; 3 — дроссельный патрубок с электроприводом; 4 — датчик температуры охлаждающей жидкости; 5 — колодка жгута проводов системы зажигания к колодке жгута панели приборов; 6 — электромагнитный клапан продувки адсорбера; 7 — датчик скорости; 8 — датчик массового расхода воздуха; 9 — датчик положения коленчатого вала; 10 — датчик концентрации кислорода; 11 — контроллер; 12 — датчик концентрации кислорода диагностический; 13 — катушка зажигания; 14 — свечи зажигания; 15 — форсунки; 16 — колодки жгута проводов системы зажигания и жгута проводов форсунок; 17 — датчик детонации.

Жгут проводов задний — 21900-3724210-00

1 — колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 — колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3 — боковой указатель поворотов правый; 4 — боковой указатель поворотов левый; 5 — датчик ручного тормоза; 6 — элемент обогрева заднего стекла; 7 — плафон освещения салона; 8 — выключатель в ремне безопасности водителя; 9 — фонарь освещения багажника; 10 — модуль электробензонасоса; 11 — фонарь правый; 12 — электродвигатель блокировки багажника; 13 — выключатель плафона освещения салона; 14 — дополнительный сигнал торможения; 15 — фонарь левый; 16 — колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17 — колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18 — колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19 — колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20 — блок управления надувных подушек безопасности; 21 — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Принципиальная электросхема Лада Гранта

В общую карту входят не только передняя и задняя часть авто, но и электросхема приборной комбинации, а также системы зажигания.

Условные обозначения

Общая карта подключения включает в себя условные обозначения, а также порядковые номера, присвоенные определенным токоприемникам. Все потребители энергии коммутируются на схеме электропроводки в одну большую сеть с помощью условных линий. Последние — проводники, каждому из которых присваивается определенный цвет для лучшей наглядности. Все электроцепи собираются в жгуты и подключаются к различным модулям с помощью специальных колодок.

Маркировка кабеля включает в себя две цифры:

• первая — разъем, клеммный зажим или колодка, к которой подключен определенный проводник;
• вторая — номер контакта токоприемника.

Схема передней части авто

1. Правое оптическое устройство (фара).
2. Мотор электрического типа для системы омыва лобового стекла.
3. Левый внешний осветительный прибор.
4. Стартерный механизм.
5. Аккумулятор, расположенный в моторном отсеке.
6. Основной монтажный модуль с предохранительными элементами.
7. Генераторный узел.
8. Рулевой гудок (клаксон).
9. Разъем для подключения к приборной комбинации.
10. Еще одна аналогичная колодка.
11. Разъем для соединения с приборной панелью.
12. Мотор электрического типа для вентилятора климатической системы.
13. Электрический вентилятор охладительной системы силового агрегата.
14. Гидравлический модуль системы ABS.
15. Контроллер скорости, установленный на переднем правом колесе.
16. Датчик скорости для переднего левого колеса.
17. Контроллер автоматической коробки передач, если она предусмотрена производителем.
18. Трансмиссионный агрегат.
19. Разъем для подключения к автоматической трансмиссии.
20. Штекер для соединения с селектором коробки передач.
21. Выход с разъемом, идущий на контроллер скорости трансмиссии.
22. Компрессор системы кондиционирования.

Фотогалерея: электросхемы передней части авто

Цветные карты соединения Лады Гранты:

1. Разъем для подключения заднего жгута к кабелям приборной комбинации.
2. Аналогичная колодка, предназначенная для соединения с панелью приборов.
3. Правый внешний поворотный указатель, расположенный сбоку.
4. Левая боковая поворотная фара.
5. Контроллер определения состояния стояночного тормоза.
6. Компонент системы прогрева заднего стекла.
7. Осветительное устройство в салоне авто.
8. Переключатель, установленный в ремне безопасности владельца.
9. Плафон для освещения багажного отделения.
10. Модуль электрического топливного насоса.
11. Правая задняя фара.
12. Электрический двигатель системы блокировки двери багажного отсека.
13. Выключатель системы освещения в салоне автомобиля.
14. Дополнительный стоп-сигнал.
15. Левая задняя фара.
16. Разъем для соединения заднего жгута с кабелями, расположенными в левой двери сзади.
17. Колодка для подключения заднего жгута с проводами, установленными в правой двери сзади.
18. Выход для подсоединения заднего жгута с электроцепями, расположенными в правой двери спереди.
19. Разъем для подключения заднего жгута с колодкой кабелей, уложенных в левой двери спереди.
20. Управляющий модуль системы надувных подушек безопасности.
21. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.
22. Еще один разъем для подключения задней колодки к выходу приборной комбинации.
23. Контроллер скорости, установленный на правом заднем колесе.
24. Скоростной датчик, расположенный сзади слева.
25. Преднатяжительный элемент водительского ремешка безопасности.
26. Преднатяжитель на ремне, установленного со стороны пассажира.
27. Разъем жгута с кабелями для подключения к приборной комбинации.

Правый поворот

Для правого поворота на автомобиле Лада Гранта используется переключатель дворников, который представляет собой многофункциональное устройство, позволяющее управлять различными системами автомобиля.

Распиновка переключателя дворников Лада Гранта для правого поворота следующая:

1. Коричневый провод (клемма K) — подключается к аккумуляторной батарее (+12В).

2. Синий провод (клемма 49) — подключается к правому поворотнику автомобиля.

3. Желтый провод (клемма 31) — подключается к заземлению автомобиля.

4. Красный провод (клемма 30) — подключается к фаре правого поворотника.

5. Зеленый провод (клемма 56а) — подключается к катушке реле правого поворотника.

При включении правого поворота, переключатель дворников отправляет сигнал на соответствующие провода, что приводит к включению поворотника и соответствующей сигнализации для указания намерений водителя.

Важно правильно подключить переключатель дворников, чтобы гарантировать корректную работу системы правого поворотника на автомобиле Лада Гранта

Распиновка Лада Гранта

Современная модель Лада Гранта востребована сред отечественных автолюбителей по причине оптимальной стоимости и достаточной надежности. Хорошая прочность и небольшая стоимость расходных материалов дополнительно стимулируют спрос среди населения. Минусом автомобиля выступают частые поломки в электрической части. Бортовые системы нередко выходят из строя. На сайте представлена подробная электрическая схема Гранта с пояснениями и расшифровкой.

Полная распиновка Гранта, разбита не несколько участков для более подробного изображения и облегчения восприятия. Здесь присутствуют.

1. Подкапотная часть – жгут объединяет все элементы проводов, расположенных в районе двигателя и основных приборов.
2. Салонный модуль. Конструкция дополнительно разделена на зоны, предусматривающие подключение отдельных частей проводки.
3. Модуль панели приборов. Здесь сосредоточены все элементы, идущие от датчиков, приборов и индикаторов.
4. Задний жгут расположен в кормовой части автомобиля и отвечает за подачу питания к модулям освещения, замков и приборов.

Все приведенные расшифровка взяты из официальной инструкции производителя и полностью соответствуют заводским обозначениям и схеме версии стандарт.

Электросхема Гранта, отвечающая за подкапотное пространство

Здесь сосредоточены основные части проводки Лады Гранты, отвечающие за нормальную работу силовой установки:

• 1 – питание фары, передней правой;
• 2 – питание на стеклоомыватели;
• 3 – напряжение на левую часть головной оптики;
• 5 – элемент питания бортовой сети;
• 6 – головной блок предохранителей;
• 7 – генератор;
• 8 – клаксон;
• 9-11 – клеммные колодки к приборной панели;
• 12 – контактная пара задних фар;
• 13 – привод вентилятора основного радиатора.

Распиновка разъемов лада гранта по части воздуховодов салона

• 1 – привод стеклоочистителя;
• 2 – индикация остатка тормозной жидкости в расширительном бачке системы;
• 3 – колодка – вывод на приборную панель.

Схема Лады Гранты – часть зажигания

• 1 – индикатор напора смазки в картере силовой установки;
• 2 – разъем генератора;
• 3 – питание заслонки подачи топливной смеси;
• 4 – термометр системы охлаждения;
• 5 – подача сигнала на приборную панель;
• 6 – продувка адсорбера;
• 7 –спидометр;
• 8 – ДМРВ;
• 9 – ДПКВ;
• 10 – ДК перед катализатором;
• 11 – аппарат импульса управления;
• 12 – сенсор концентрации кислорода в отработанных газах;
• 13/14 – катушка и свечи зажигания соответственно;
• 15 – драйверы форсунок;
• 16 – контактная группа зажигания;
• 17 – сенсор измерения детонации.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

Электросхема Гранты

В том случае, если после подключения лампочка стала гореть, это говорит о том, что напряжение в цепи имеется.

Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Фотогалерея: электросхемы передней части авто Цветные карты соединения Лады Гранты: Электросхема переднего жгута автомобиля Лада Гранта — часть 1 Электросхема переднего жгута автомобиля Лада Гранта — часть 2 Электросхема переднего жгута автомобиля Лада Гранта — часть 3 Электросхема переднего жгута автомобиля Лада Гранта — часть 4 Схема электрических соединений электрооборудования в задней части автомобиля Описание компонентов: Разъем для подключения заднего жгута к кабелям приборной комбинации.

Один из них подключается к минусу аккумуляторной батареи либо массе транспортного средства, то есть кузову. Осветительное устройство в салоне авто. Необходимо произвести измерение заряда батареи, если есть необходимость, то подзарядить устройство.

В модельном ряду Лады Гранта монтажный блок предусматривает наличие резервных реле и предохранителей. С принципом работы конкретно взятого электронного блока читатель может ознакомиться в самостоятельном режиме.

Используя тестер, вам нужно выявить дефектный участок и поменять на нем провод. Все это обеспечивает максимальную безопасность и комфорт для водителя. Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля.

Является ли данное руководство полезным для Вас?

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля. Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Провода объединяют в жгуты. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.

Попробуйте подвигать провода в разные стороны, при этом следите за контролькой — если она начала гореть, то где-то на участке замыкает один из контактов. Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается: — коррозия контактов на разъемах; — выход из строя предохраняющего элемента; — перегорание плавких вставок либо повреждение контактных групп и реле. Трансмиссионный агрегат. Далее провода собираются в жгуты, которые соединяются с электрическими блоками посредством специальных разъемов. Штекер для соединения с селектором коробки передач. Схемы электропроводки ЛАДА ГРАНТА

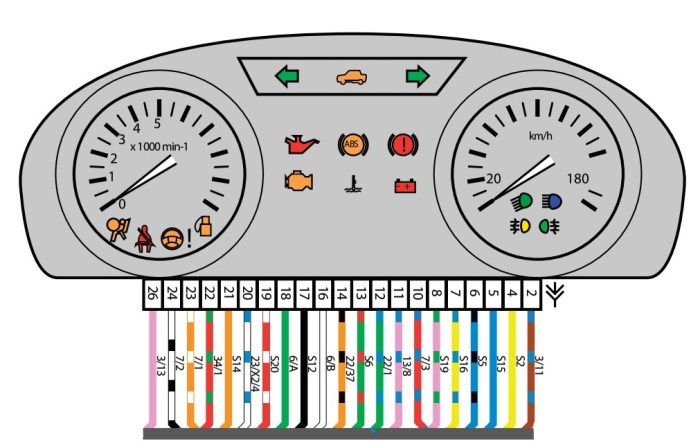

Подробная схема ВАЗ Гранта (приборная доска)

Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

• 1 – на датчик низкого давления масла в картере двигателя;
• 2 – на выключатель индикации ручника;
• 3 – предназначен для служебных нужд при диагностики панели приборов;
• 4 – на выключатели внешних осветителей;
• 5/6 – аналогично для правого и левого поворотников соответственно;
• 7/8 – CAN L/H ;
• 9 – индикация положения ремней безопасности;
• 10 – контакт кнопки Перезагрузка подрулевого рычага;
• 11 – отклик сенсора бачка тормозной жидкости;
• 12/13 – на головную оптику, положение дальний/ближний свет;
• 14/15 – выводы противотуманок перед/зад соответственно;
• 16/18 – прием сигнала антенны иммобилайзера;
• 17 – провод массы приборной доски;
• 19/21 – на клемму №30/15;
• 20 – на привод электроусилителя рулевого блока;
• 22 – на датчики закрытия дверей;
• 23/24 – кнопки МК для переднего и заднего хода соответственно;
• 25 – на термометр окружающей среды;
• 26 – индикация поплавка бензобака.

Функции переключателя дворников Лада Гранта

Переключатель дворников Лада Гранта обладает несколькими важными функциями, которые помогают водителю управлять стеклоочистителями автомобиля. Ниже перечислены основные функции переключателя дворников:

1. Включение и выключение дворников: Переключатель позволяет водителю включать и выключать дворники в зависимости от погодных условий и о состояния дороги.
2. Регулировка скорости дворников: С помощью переключателя можно изменять скорость работы дворников – от медленной до быстрой. Это позволяет адаптировать работу стеклоочистителей под текущие погодные условия и степень загрязнения стекла.
3. Использование различных режимов работы дворников: Переключатель может иметь несколько режимов работы, таких как «автоматический режим», «интервальный режим» и «многократный проход». Каждый режим предназначен для определенных условий вождения и позволяет удобно и эффективно управлять работой дворников.
4. Автоматическое выключение дворников: Некоторые модели переключателей имеют функцию автоматического выключения дворников после определенного времени работы. Это предотвращает излишнее использование дворников и уменьшает потребление энергии автомобиля.

Одновременное использование этих функций позволяет водителю выбирать наиболее эффективный режим работы дворников с учетом текущих условий на дороге

Переключатель дворников Лада Гранта является важной частью системы безопасности автомобиля, обеспечивая хорошую видимость при движении в дождливую или пыльную погоду

Функции реле

Реле стеклоочистителя ВАЗ Гранта выполняет несколько функций, обеспечивая комфортное и безопасное использование системы очистки стекол автомобиля. Вот основные функции реле:

• Включение мотора стеклоочистителя: реле контролирует работу мотора стеклоочистителя, включая его при необходимости. Когда водитель переключает рычаг стеклоочистителя в нужное положение, реле срабатывает, активируя мотор и запуская движение щеток очистки по стеклу.
• Регулировка скорости стеклоочистителя: реле также отвечает за регулирование скорости работы стеклоочистителя. В зависимости от положения регулятора скорости, реле может изменять напряжение, подаваемое на мотор стеклоочистителя, что влияет на его скорость вращения и, соответственно, скорость движения щеток.
• Контроль времени работы стеклоочистителя: некоторые реле стеклоочистителя имеют встроенный таймер, который позволяет установить определенное время работы системы. Это полезно, например, при использовании стеклоочистителя перед выездом на дорогу в дождливую погоду. Реле может автоматически отключить стеклоочиститель через заданное время, чтобы избежать ненужного потребления энергии и повреждения стекла или щеток.
• Защита от перегрузки: реле может быть оснащено системой защиты от перегрузки, которая предотвращает повреждение мотора стеклоочистителя при слишком большой нагрузке на него, например, при использовании стеклоочистителя на слишком сухом или замерзшем стекле. Когда мотор стеклоочистителя работает под слишком большой нагрузкой, реле может автоматически отключиться, чтобы предотвратить его поломку.
• Управление интервальным режимом: некоторые реле стеклоочистителя также управляют интервальным режимом работы системы. Интервальный режим позволяет настроить промежуток времени между циклами работы стеклоочистителя. Реле контролирует этот режим и включает и выключает стеклоочиститель с заданным интервалом, обеспечивая эффективную очистку стекла и экономию энергии.

Важно помнить, что конкретные функции реле могут варьироваться в зависимости от модели и конфигурации автомобиля, поэтому перед покупкой и установкой реле стеклоочистителя необходимо ознакомиться с документацией производителя и убедиться, что выбранное реле подходит для конкретного автомобиля и ищет требуемые функции

Перечень элементов на схеме жгута проводов приборной панели Лада Гранта

Как и, на всех авто, это самый сложный блок в общей схеме электрических соединений, из-за большого количества разъемов.

1/2 — колодки жгута приборки к пучку проводов передней; 3/4 — пучки проводов панели приборов к заднему жгуту; 5 — блок управления светотехникой; 6 — прерыватель замка зажигания; 7 — тумблер режимов компьютера; 8 — переключатель режимов стеклоочистителей; 9 — доска приборов; 10 — коммутатор световой сигнализации; 11 — прерыватель замка багажного отсека; 12 — диагностическая колодка; 13 колодка жгута проводов приборки к колодке пучка проводов воздухопритока; 14 — прерыватель обогревателя заднего стекла; 15 — выключатель аварийной сигнализации; 15 — выключатель светового стоп сигнала; 17 — подключение динамиков радиоаппаратуры; 18 — разъем для подключения магнитолы; 19 — вращающее устройство руля; 20 — модуль подушки безопасности водителя; 21 — нет; 22 — монтажный блок предохранителей; 23 — разъем усилителя руля; 24 — гнездо прикуривателя; 25 — лампа подсветки контроля печки; 26 — салонный светильник; 27 — колодка жгута приборке к колодке пучка проводов зажигания; 28 — устройство контроля; 29 — прерыватель сигнала положения педали сцепления; 30 — электронная педаль акселератора; 31 — сверхкомплектный резистор; 32 — мотор печки; 33 — переключатель отопителя; 34 — модуль управления блокировкой дверей.

Подробная схема распиновки выводов щитка приборов Лады Гранта

1 — к сенсору низкого давления масла; 2 — к выключателю индикатора ручника; 3 — вход служебной диагностики; 4 — на прерыватели внешнего освещения; 5 — к тумблеру правого указателя поворота; 6 — аналогично к левому; 7 — CAN-L (высокий уровень); 8 — CFN-H (низкий уровень); 9 — к сигналу не пристегнутому ремню; 10 — к кнопке  «RESET»  (сброс) подрулевого рычага; 11 — к сенсору уровня тормозной жидкости; 12 — на головную оптику — дальний свет; 13 — аналогично — ближний свет; 14 — к задним противотуманкам; 15 — аналогично, к передним; 16/18 — вход антенны иммобилайзера; 17 — провод «массы» приборки; 19/21 — к наружному выводу электрода АКБ №30/15; 20 — на привод электроусилителя рулевого управления; 22 — к датчику двери; 23/24 — кнопка «вперед», «назад»; 25 — на термометр наружного воздуха; 26 — к датчику поплавка.

Щиток приборов в стандартной комплектации Лада Гранта имеет 32 контактных разъема. Следовательно, у владельца есть перспектива добавить или доработать оборудование.

Основные симптомы выхода из строя мотора или трапеции стеклоочистителя

Система стеклоочистителей включает в себя два основных элемента, приводящих щетки в движение – мотор-редуктор и так называемую трапецию. В том случае, если при установке в соответствующее положение правого подрулевого переключателя, щетки не двигаются, это может говорить как о неисправности электродвигателя мотора, так и о заклинивании трапеции.

Как правило, при сильном окислении валов и шарниров механизма, стеклоочистители не перестают работать «разом». До этого момента наблюдается замедление скорости движения щеток, их подклинивание в различных положениях. Это достаточный повод для того, чтобы задуматься о проведении соответствующих профилактических мероприятий (см. статью Профилактика трапеции и моторчика стеклоочистителя) или произвести замену трапеции и мотора стеклоочистителя.

Причиной неисправности может быть также повреждение контактов или короткое замыкание в двигателе, вызванное попаданием внутрь влаги. Обычно в подобном случае перегорает ответственный за «дворники» предохранитель

Обратите внимание, что стеклоомыватель в данном случае продолжает функционировать. Другая частая причина – образование налета и ржавчины на валу двигателя или в шарнирах в результате коррозии

Подводим итоги

Когда под рукой присутствует схема электрооборудования автомобиля Лада Гранта не будет лишним для любого владельца. Такой информационный потенциал способен оказать бесценную помощь при возникновении неисправности, что особенно актуально для случаев в дороге.

https://youtube.com/watch?v=tvmukbeNlnE

Схема электрических соединений жгутов автомобиля LADA GRANTA ВАЗ-2190

Если у Вас есть принципиальная электрическая схема автомобиля ВАЗ-2190 (ГРАНТА) и мультиметр или вольтметр (до 15в), или даже (можно собрать самому этот упрощённый авометр), а так же имея небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

Схемы цветные. Все цвета проводов соответствуют своей цветовой маркировке.

Жгуты проводов автомобиля LADA GRANTA 21900

• Жгут проводов панели приборов — 21900-3724030-00
• Жгут проводов системы зажигания — 21900-3724026-40
• Жгут проводов форсунок — 2111-3724036-00
• Жгут проводов задний — 21900-3724210-00

1. — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2. — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3. — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4. — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5. — модуль управления светотехникой;
6. — замок зажигания;
7. — переключатель режимов бортового компьютера;
8. — переключатель стеклоочистителей;
9. — комбинация приборов;
10. — переключатель световой сигнализации;
11. — выключатель привода замка багажника;
12. — колодка диагностики;
13. — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14. — выключатель обогрева заднего стекла;
15. — выключатель аварийной сигнализации;
16. — выключатель сигнала торможения;
17. — колодка жгута проводов панели приборов к радиоаппарату;
18. — колодка жгута проводов панели приборов к радиоаппарату;
19. — устройство вращающееся;
20. — модуль надувной подушки безопасности водителя;
21. — — —
22. — монтажный блок;
23. — электроусилитель рулевого управления;
24. — прикуриватель;
25. — лампа подсветки табло управления отопителем;
26. — осветитель;
27. — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28. — контроллер;
29. — выключатель сигнала положения педали сцепления;
30. — педаль акселератора электронная;
31. — резистор добавочный;
32. — электродвигатель отопителя;
33. — переключатель электродвигателя отопителя;
34. — блок управления системой блокировки дверей.

Назначение РЕЛЕ автомобиля «ГРАНТА»

К1 — реле электровентилятора системы охлаждения двигателя;

К2 — реле включения блокировки дверей;

К3 — дополнительное реле стартера;

К4 — дополнительное реле;

К5 — реле-прерыватель указателей поворота и аварийной сигнализации;

К6 — реле стеклоочистителя;

К7 — реле включения дальнего света фар;

К8 — реле звукового сигнала;

К9 — реле включения ближнего света фар;

К10 — реле включения обогрева заднего стекла;

К11 — главное реле;

К12 — реле топливного насоса.

LADA GRANTA 2190

1. — датчик контрольной лампы давления масла;
2. — генератор;
3. — дроссельный патрубок с электроприводом;
4. — датчик температуры охлаждающей жидкости;
5. — колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6. — электромагнитный клапан продувки адсорбера;
7. — датчик скорости;
8. — датчик массового расхода воздуха;
9. — датчик положения коленчатого вала;
10. — датчик концентрации кислорода;
11. — контроллер;
12. — датчик концентрации кислорода диагностический;
13. — катушка зажигания;
14. — свечи зажигания;
15. — форсунки;
16. — колодки жгута проводов системы зажигания и жгута проводов форсунок;
17. — датчик детонации.

Схема электрических соединений жгута проводов заднего LADA GRANTA 2190

1. — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2. — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
3. — боковой указатель поворотов правый;
4. — боковой указатель поворотов левый;
5. — датчик ручного тормоза;
6. — элемент обогрева заднего стекла;
7. — плафон освещения салона;
8. — выключатель в ремне безопасности водителя;
9. — фонарь освещения багажника;
10. — модуль электробензонасоса;
11. — фонарь правый;
12. — электродвигатель блокировки багажника;
13. — выключатель плафона освещения салона;
14. — дополнительный сигнал торможения;
15. — фонарь левый;
16. — колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
17. — колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
18. — колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
19. — колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
20. — блок управления надувных подушек безопасности;
21. — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Автор:

Гaличeв Илья Виктoрoвич
