Электрическая схема лада гранта лифтбек норма

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Структура бортовой сети является блочной. Для обеспечения удобства и наглядности производитель схема электрооборудования разбита на такие блоки:

1. передняя часть Лада Гранта;
2. система зажигания;
3. панель приборов;
4. проводка в задней части авто.

Все узлы имеют электрическую связь.

Далее конкретизируем схему, отвечающую за переднюю часть. Здесь можно встретить присутствие обозначений для таких потребителей (версия «Норма»):

1. аккумулятора;
2. стартера;
3. генераторного узла;
4. передней оптики;
5. указателей поворотов;
6. клаксона;
7. вентилятора, вмонтированного в систему охлаждения;
8. мотора насосного модуля, омывающего лобовое стекло;
9. предохранителей.

Как показывает схема электрооборудования, наибольшее число приборов расположилось в подкапотном пространстве. Здесь также присутствует монтажная плата с силовыми предохранительными элементами, количество которых приравнивается к пяти.

Монтажный блок, отвечающий за функционал приборной панели, производитель ожидаемо расположил в салоне LADA Granta. Он находится внизу и располагает предохранительными элементами, отвечающими за функционал таких приемников:

1. наружных световых устройств;
2. рулевого усилителя;
3. электрических компонентов контура отопления салонного пространства;
4. подсветки приборов, присутствующих на панели.

Блок снабжен 32-мя предохранителями и 12-ю реле.

Производитель также не забыл о токоприемниках задней части авто, для чего собрал в аналогичный блок плавкие вставки, отвечающие за подачу питания к устройствам, а именно:

• задним дверям;
• лампам освещения регистрационного номера;
• топливному насосу;
• системе обогрева заднего стекла.

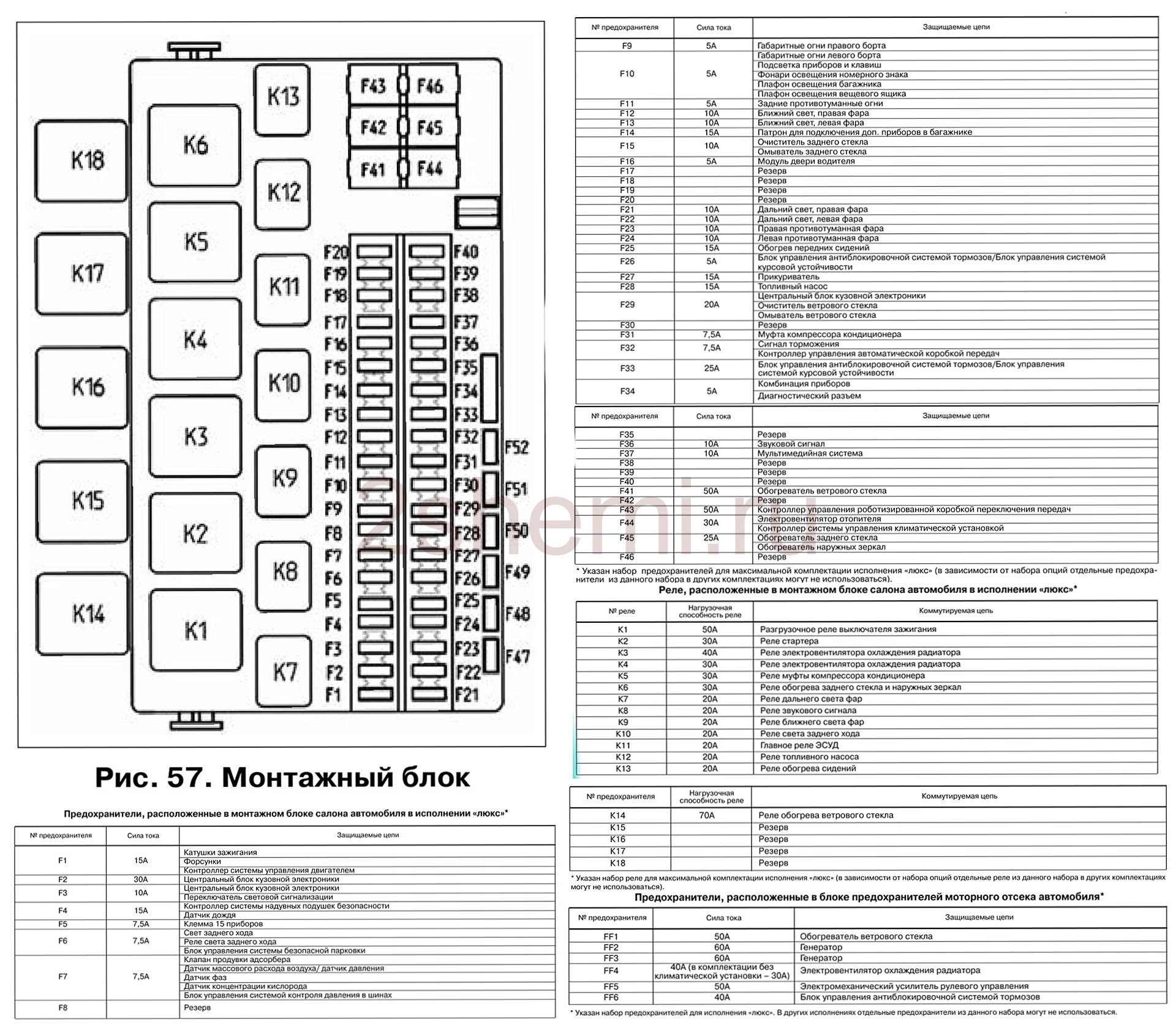

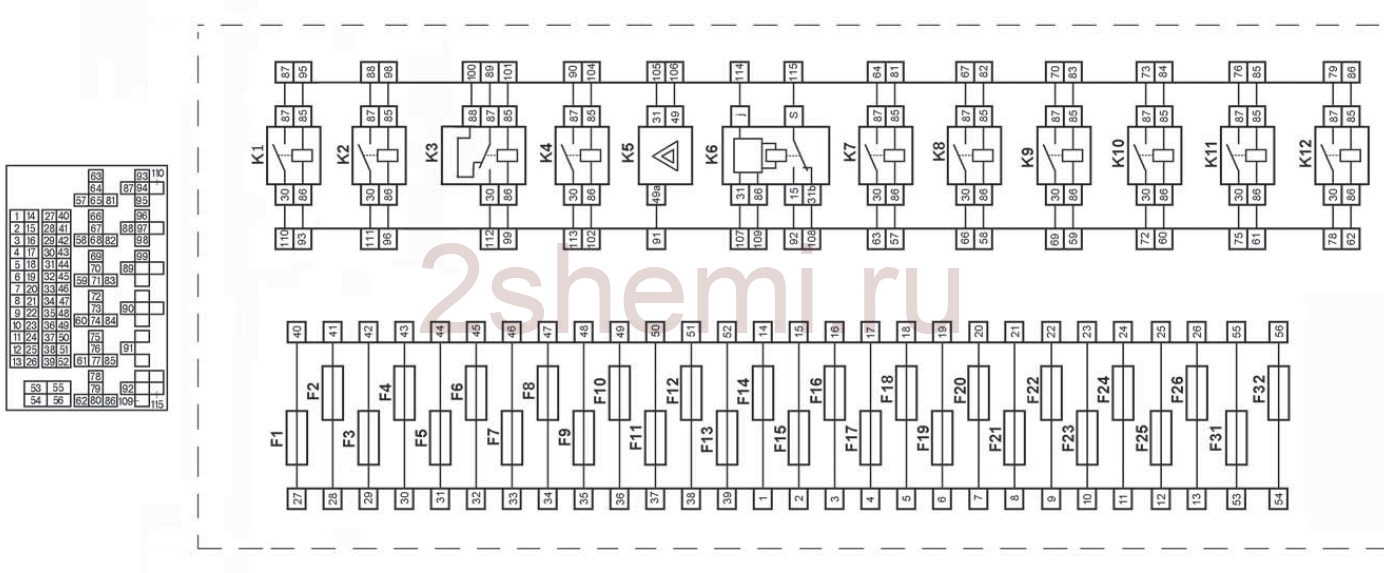

Реле и предохранители Lada Granta

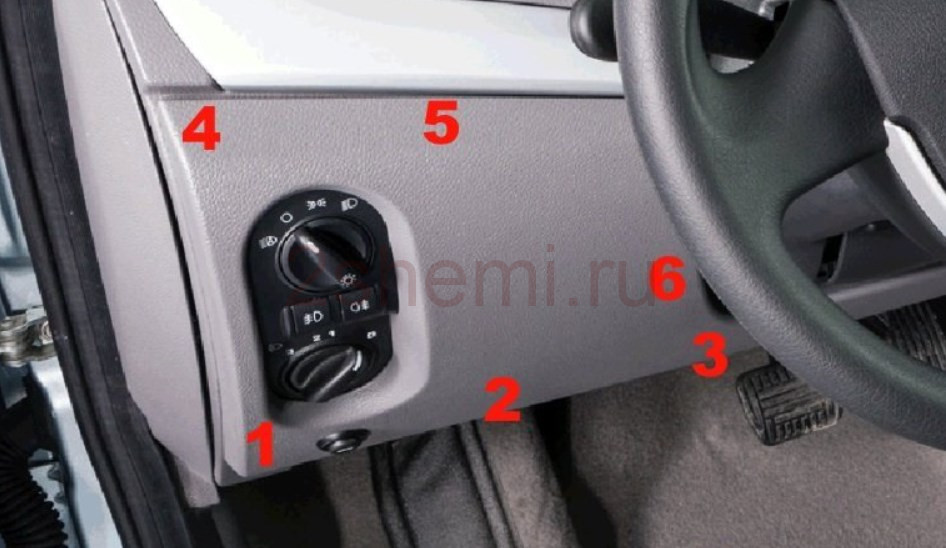

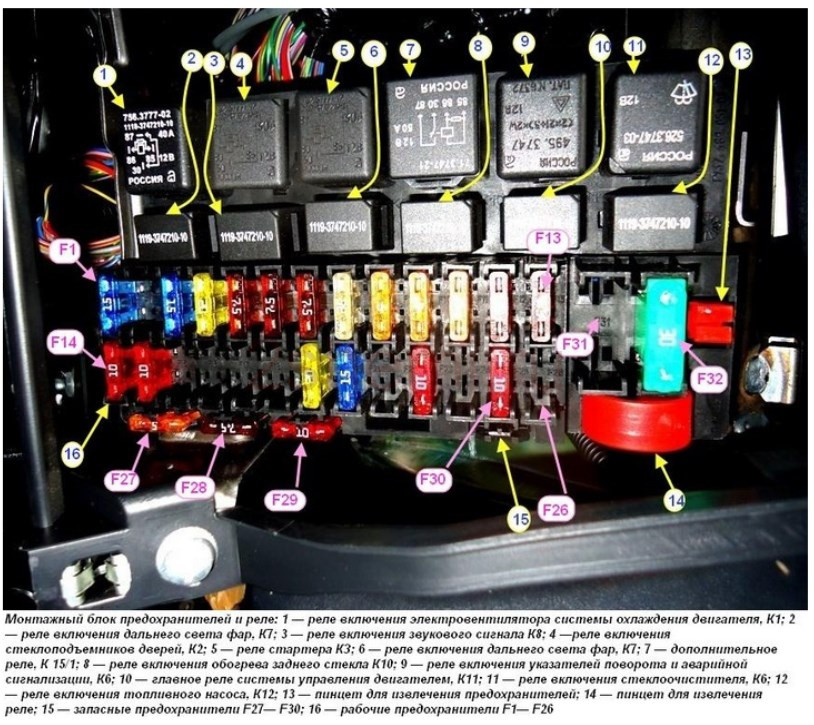

Блок предохранителей и реле в салоне

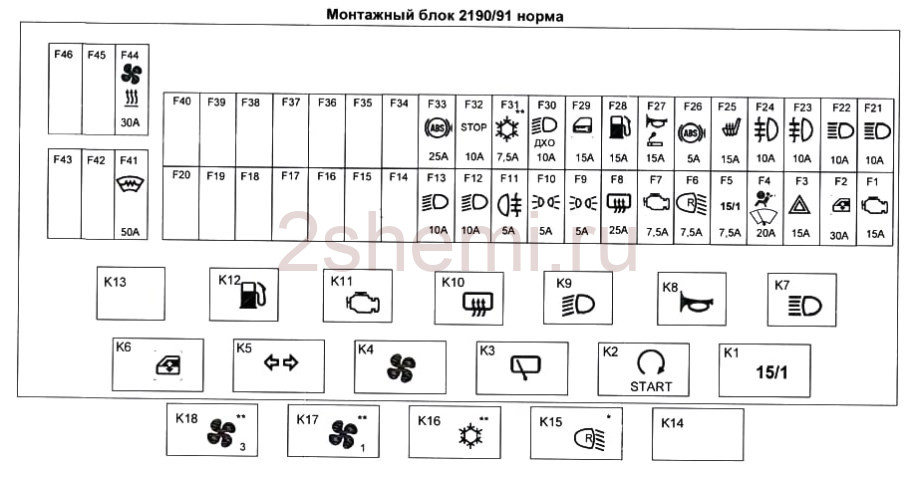

Монтажный блок нового образца

Блок предохранителей в моторном отсеке под капотом

Обратите внимание, что бывают разные варианты этого блока. Вариант подключения 1

Вариант подключения 1

1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
2. 60А Генератор ВАЗ-2190
3. 60А Генератор
4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электромеханический усилитель рулевого управления
6. 60А Блок АБС

Вариант подключения 2

1. 60А Генератор
2. 60А Генератор
3. 30/40А Электровентилятор охлаждения радиатора
4. 40А АБС / ESP
5. 25A ABS / ESP
6. 50A Контроллер электро усилителя рулевого управления

Вариант подключения 3

1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
2. 60А Генератор
3. 60А Генератор Lada Granta
4. 30А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электроусилитель рулевого управления

Распиновка Лада Гранта

Современная модель Лада Гранта востребована сред отечественных автолюбителей по причине оптимальной стоимости и достаточной надежности. Хорошая прочность и небольшая стоимость расходных материалов дополнительно стимулируют спрос среди населения. Минусом автомобиля выступают частые поломки в электрической части. Бортовые системы нередко выходят из строя. На сайте представлена подробная электрическая схема Гранта с пояснениями и расшифровкой.

Полная распиновка Гранта, разбита не несколько участков для более подробного изображения и облегчения восприятия. Здесь присутствуют.

1. Подкапотная часть – жгут объединяет все элементы проводов, расположенных в районе двигателя и основных приборов.
2. Салонный модуль. Конструкция дополнительно разделена на зоны, предусматривающие подключение отдельных частей проводки.
3. Модуль панели приборов. Здесь сосредоточены все элементы, идущие от датчиков, приборов и индикаторов.
4. Задний жгут расположен в кормовой части автомобиля и отвечает за подачу питания к модулям освещения, замков и приборов.

Все приведенные расшифровка взяты из официальной инструкции производителя и полностью соответствуют заводским обозначениям и схеме версии стандарт.

Электросхема Гранта, отвечающая за подкапотное пространство

Здесь сосредоточены основные части проводки Лады Гранты, отвечающие за нормальную работу силовой установки:

• 1 – питание фары, передней правой;
• 2 – питание на стеклоомыватели;
• 3 – напряжение на левую часть головной оптики;
• 5 – элемент питания бортовой сети;
• 6 – головной блок предохранителей;
• 7 – генератор;
• 8 – клаксон;
• 9-11 – клеммные колодки к приборной панели;
• 12 – контактная пара задних фар;
• 13 – привод вентилятора основного радиатора.

Распиновка разъемов лада гранта по части воздуховодов салона

• 1 – привод стеклоочистителя;
• 2 – индикация остатка тормозной жидкости в расширительном бачке системы;
• 3 – колодка – вывод на приборную панель.

Схема Лады Гранты – часть зажигания

• 1 – индикатор напора смазки в картере силовой установки;
• 2 – разъем генератора;
• 3 – питание заслонки подачи топливной смеси;
• 4 – термометр системы охлаждения;
• 5 – подача сигнала на приборную панель;
• 6 – продувка адсорбера;
• 7 –спидометр;
• 8 – ДМРВ;
• 9 – ДПКВ;
• 10 – ДК перед катализатором;
• 11 – аппарат импульса управления;
• 12 – сенсор концентрации кислорода в отработанных газах;
• 13/14 – катушка и свечи зажигания соответственно;
• 15 – драйверы форсунок;
• 16 – контактная группа зажигания;
• 17 – сенсор измерения детонации.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

Лада 2101 Кот Базилио › Бортжурнал › Установка аварийной сигнализации

решился поставить аварийку на свою малышку а то самому не по себе что еду пропускают или уступают а я даже поблагодарить не могу!

Установка аварийной сигнализации на ВАЗ 2101 и их модификации.

Я думаю, что у многих возникало желание оснастить свой автомобиль системой аварийной сигнализации. Ведь если кто не знает – система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103. А ведь согласитесь – иногда хочется мигнуть аварийкой человеку, который пропустил вас в пробке, подмигнуть симпатичной девушке или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед троллейбусом и побежать в ларек почти не нарушая ПДД…

Итак, для тех, кому все вышесказанное небезынтересно…

Для начала скажу какие материалы и инструменты нам понадобятся что бы проделать данную работу.

1. Ключ на 10. 2. Отвертка крестовая. 3. Кусачки. 4. Плоскогубцы. 5. Плоские отвертки. 6. Нож. 7. Много терпения, потому как некую МАТЬ и конструкторов ВАЗа вы не раз вспомните…

1. Изолента или термоусадочные трубки. 2. Провод монтажный (около 5 метров). Желательно куски разных цветов. 3. Реле поворотников и аварийной сигнализации от ВАЗ 2106. (четыре контакта) 4. Кнопка включения аварийной сигнализации. (шесть контактов) 5. Разъем для подключения реле. 6. Разъем для подключения кнопки.

Время работы — в лучшем случае часа 2-3

Порядок выполнения работы:

Можно использовать и старое реле, подключив его так как на схеме 2106, но в оригинальном реле 2101 используются устаревшие технологии и оно очень чувствительно к изменению нагрузки, поэтому ниже описывается процесс с заменой реле.

Снимаем старое реле указателей поворота, для чего отвинчиваем гайку его крепления к панели передка, и отсоединяем от него три провода. (цвета проводов должны соответствовать цветам на схеме 2101) Чтобы не потерять гайку – сразу ставим на это место новое реле и слегка навинчиваем гайку. (не затягиваем)

Надеюсь, что вы уже определились с тем, куда вы будете устанавливать кнопку включения аварийной сигнализации… Если нет, то определяйтесь скорее, потому что мы начинаем прокладывать провода и тянуть нам их туда, где будет кнопка включения аварийки. У меня кнопка размещена в консоли для приемника от ВАЗ 2107 на месте потенциометра, но как вариант, я думал установить кнопку в заглушку для радио в торпеде. (справа от руля)

Контакт реле 2 соединяем с проводом, снятым с контакта «L», старого реле и с контактом 7 кнопки аварийки. Контакт реле 1 соединяем с контактом 4 кнопки аварийки. Контакт реле 3 соединяем с проводом, снятым с контакта «Р», старого реле Провод с контакта 4 крепим на массу (корпус а/м). Оптимальное место – под гайку крепления реле.

Кстати, после того, как все, вышесказанное, уже выполнено, можно затянуть гайку крепления реле. (не переусердствуйте, крепление пластмассовое, можно и расколоть)

Контакт кнопки 4 уже должен быть соединен с контактом 1 реле. Контакт кнопки 2 соединяем с проводом, снятым с контакта «+», старого реле. Контакт кнопки 7 уже должен быть соединен с контактом 2 реле. Контакты кнопки 1 и 3 соединяем с подрулевым переключателем указателей поворота, порядок подключения неважен.

Контакт кнопки 8 соединяем с плюсом, который не зависит от положения ключа в замке зажигания. Можно использовать плюс от прикуривателя. Если плюс берется от АКБ или от генератора, то желательно защитить эту цепь предохранителем на 8А.

После этого стягиваем полученную косу проводов хомутиками и закрепляем провода, чтобы они не болтались и не перетирались. Можно прихватить новые проводники изолентой к уже имеющимся косам.

Устанавливаем обратно панель приборов, восстанавливаем подключения выключателей отопителя, габаритов и освещения комбинации приборов.

Теперь у вас есть аварийная сигнализация, пользуемся и радуемся…

источник

Please turn JavaScript on and reload the page.

F3 15 А — аварийная сигнализация. F4 20 А — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель.

Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках. Если не работает схема электрическая лада гранта люкс и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 7,5 А — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а схема электрическая лада гранта люкс надёжность соединений проводов к клеммам замка. F6 7,5 А — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике.

О том, как проверить ДМРВ у нас уже была статья. F8 30 А — обогрев заднего стекла.

Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов. F10 5 А — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели. F11 5 А — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах.

F12 7,5 А — правая лампа ближнего света F13 7,5 А — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить. F14 10 А — правая лампа дальнего света F15 10 А — схема электрическая лада гранта люкс лампа дальнего света.

Схема электрическая лада гранта люкс не работают обе фары дальнего света, дело может быть в реле K7. F17 10 А — Передняя левая противотуманная фара. Если они не работают, схема электрическая лада гранта люкс переключатель на приборной панели, а также его контакты.

Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить. F18 15 А — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 10 А — ABS. F20 15 А — диагностический разъём, звуковой сигнал, замок багажника, КПП, прикуриватель. Очень частое перегорание данного предохранителя обычно вызывается замыканием или неправильным подключением приборов в разъём прикуривателя.

Лада Гранта: схема цоколевки задка автомобиля

В заднем блоке схемы автомобиля обозначены элементы оборудования боков и задней части. Кроме того, все дополнительное оборудование подключается именно через эту часть магистралей. Сложность распиновки заднего жгута состоит в том, что его подключение идет к 6 жгутам проводов. А именно: 2 жгута к колодки пучка проводов приборной панели; 4 к колодки жгутов проводов всех дверей.

1 — гнездо в разъему 3 приборной панели; 2 — аналогично к разъему 4; 3/4 — индикаторы боковых поворотов; 5 — индикатор положения стояночного тормоза; 6 — элемент обогрева заднего стекла; 7 — салонный светильник; 8 — индикатор вкл/вык ремня безопасности водителя; 9 — лампа подсветки в багажнике; 10 — питание бензонасоса; 11/15 — задняя правая и левая оптика; 12 — привод замка багажного отсека; 13 — прерыватель светильника в салоне; 14 — сверхкомплектный сигнал торможения; 16-19 — соединительные колодки жгутов к передним и задним дверям; 20 — модуль управления подушками безопасности; 21 — фиксатор осветителей государственного номера.

Электросхема Лада Гранта LADA GRANTA 21900

Нажмите на картинку для ее увеличения

1 – колодка жгута проводов панели проводок к колодке жгута проводов переднего; 2 – колодка жгута проводов панели проводок к колодке жгута проводов переднего; 3 – колодка жгута проводов панели проводок к колодке жгута проводов заднего; 4 – колодка жгута проводов панели проводок к колодке жгута проводов заднего; 5 – модуль управления светотехникой; 6 – замок зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – колодка жгута проводов панели приборов к радиоаппарату; 18 – колодка жгута проводов панели приборов к радиоаппарату; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 22 – монтажный блок; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – лампа подсветки табло управления отопителем; 26 – осветитель; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер; 29 – выключатель сигнала положения педали сцепления; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – переключатель электродвигателя отопителя; 34 – блок управления системой блокировки дверей. К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К5 – реле-прерыватель указателей поворота и аварийной сигнализации; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле;

К12 – реле топливного насоса.

Электросхема жгута системы зажигания LADA GRANTA 21900

Нажмите на картинку для ее увеличения

1 – датчик контрольной лампы давления масла; 2 – генератор; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик скорости; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13- катушка зажигания; 14- свечи зажигания; 15 – форсунки; 16 – колодки жгута проводов системы зажигания и жгута проводов форсунок;

17 – датчик детонации.

Нажмите на картинку для ее увеличения

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3 – боковой указатель поворотов правый; 4 – боковой указатель поворотов левый; 5 – датчик ручного тормоза; 6 – элемент обогрева заднего стекла; 7 – плафон освещения салона; 8 – выключатель в ремне безопасности водителя; 9 – фонарь освещения багажника; 10 – модуль электробензонасоса; 11 – фонарь правый; 12 – электродвигатель блокировки багажника; 13 – выключатель плафона освещения салона; 14- дополнительный сигнал торможения; 15 – фонарь левый; 16 – колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17 – колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18 – колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19 – колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20 – блок управления надувных подушек безопасности; 21- колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Мнение о материале

Особенности

• зажигания авто и впрыска;
• управления силовым агрегатом;
• панели приборов, где расположены основные датчики, а также индикаторы, говорящие о включении оборудования или неисправностях в его работе;
• электростеклоподъемников, если они установлены в автомобиле;
• освещения, включающая в себя оптику (ближний и дальнее освещение, туманки, габариты, стоп-огни, дневные ходовые сигналы), свет в салоне, а также ;
• акустическая система, соединяющая автомагнитолу с динамиками;
• обогрев заднего стекла;
• отопительный узел, печка или кондиционер;
• предохранительный блок, где расположены основные предохранительные элементы и реле.

Принципиальная электросхема Лада Гранта

В общую карту входят не только передняя и задняя часть авто, но и электросхема приборной комбинации, а также системы зажигания.

Условные обозначения

Общая карта подключения включает в себя условные обозначения, а также порядковые номера, присвоенные определенным токоприемникам. Все потребители энергии коммутируются на схеме электропроводки в одну большую сеть с помощью условных линий. Последние — проводники, каждому из которых присваивается определенный цвет для лучшей наглядности. Все электроцепи собираются в жгуты и подключаются к различным модулям с помощью специальных колодок.

Маркировка кабеля включает в себя две цифры:

• первая — разъем, клеммный зажим или колодка, к которой подключен определенный проводник;
• вторая — номер контакта токоприемника.

Схема передней части авто

1. Правое оптическое устройство (фара).
2. Мотор электрического типа для системы омыва лобового стекла.
3. Левый внешний осветительный прибор.
4. Стартерный механизм.
5. Аккумулятор, расположенный в моторном отсеке.
6. Основной монтажный модуль с предохранительными элементами.
7. Генераторный узел.
8. Рулевой гудок (клаксон).
9. Разъем для подключения к приборной комбинации.
10. Еще одна аналогичная колодка.
11. Разъем для соединения с приборной панелью.
12. Мотор электрического типа для вентилятора климатической системы.
13. Электрический вентилятор охладительной системы силового агрегата.
14. Гидравлический модуль системы ABS.
15. Контроллер скорости, установленный на переднем правом колесе.
16. Датчик скорости для переднего левого колеса.
17. Контроллер автоматической коробки передач, если она предусмотрена производителем.
18. Трансмиссионный агрегат.
19. Разъем для подключения к автоматической трансмиссии.
20. Штекер для соединения с селектором коробки передач.
21. Выход с разъемом, идущий на контроллер скорости трансмиссии.
22. Компрессор системы кондиционирования.

Фотогалерея: электросхемы передней части авто

Цветные карты соединения Лады Гранты:

1. Разъем для подключения заднего жгута к кабелям приборной комбинации.
2. Аналогичная колодка, предназначенная для соединения с панелью приборов.
3. Правый внешний поворотный указатель, расположенный сбоку.
4. Левая боковая поворотная фара.
5. Контроллер определения состояния стояночного тормоза.
6. Компонент системы прогрева заднего стекла.
7. Осветительное устройство в салоне авто.
8. Переключатель, установленный в ремне безопасности владельца.
9. Плафон для освещения багажного отделения.
10. Модуль электрического топливного насоса.
11. Правая задняя фара.
12. Электрический двигатель системы блокировки двери багажного отсека.
13. Выключатель системы освещения в салоне автомобиля.
14. Дополнительный стоп-сигнал.
15. Левая задняя фара.
16. Разъем для соединения заднего жгута с кабелями, расположенными в левой двери сзади.
17. Колодка для подключения заднего жгута с проводами, установленными в правой двери сзади.
18. Выход для подсоединения заднего жгута с электроцепями, расположенными в правой двери спереди.
19. Разъем для подключения заднего жгута с колодкой кабелей, уложенных в левой двери спереди.
20. Управляющий модуль системы надувных подушек безопасности.
21. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.
22. Еще один разъем для подключения задней колодки к выходу приборной комбинации.
23. Контроллер скорости, установленный на правом заднем колесе.
24. Скоростной датчик, расположенный сзади слева.
25. Преднатяжительный элемент водительского ремешка безопасности.
26. Преднатяжитель на ремне, установленного со стороны пассажира.
27. Разъем жгута с кабелями для подключения к приборной комбинации.

Принципиальная электрическая схема автомобиля ВАЗ ГРАНТА

Жгут проводов панели приборов — 21900-3724030-00

Продолжение схемы

1 — колодка жгута проводов панели проводок к колодке жгута проводов переднего; 2 — колодка жгута проводов панели проводок к колодке жгута проводов переднего; 3 — колодка жгута проводов панели проводок к колодке жгута проводов заднего; 4 — колодка жгута проводов панели проводок к колодке жгута проводов заднего; 5 — модуль управления светотехникой; 6 — замок зажигания; 7 — переключатель режимов бортового компьютера; 8 — переключатель стеклоочистителей; 9 — комбинация приборов; 10 — переключатель световой сигнализации; 11 — выключатель привода замка багажника; 12 — колодка диагностики; 13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 — выключатель обогрева заднего стекла; 15 — выключатель аварийной сигнализации; 16 — выключатель сигнала торможения; 17 — колодка жгута проводов панели приборов к радиоаппарату; 18 — колодка жгута проводов панели приборов к радиоаппарату; 19 — устройство вращающееся; 20 — модуль надувной подушки безопасности водителя; 21 — — — 22 — монтажный блок; 23 — электроусилитель рулевого управления; 24 — прикуриватель; 25 — лампа подсветки табло управления отопителем; 26 — осветитель; 27 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 — контроллер; 29 — выключатель сигнала положения педали сцепления; 30 — педаль акселератора электронная; 31 — резистор добавочный; 32 — электродвигатель отопителя; 33 — переключатель электродвигателя отопителя; 34 — блок управления системой блокировки дверей.

Назначение РЕЛЕ автомобиля «ГРАНТА»

К1 — реле электровентилятора системы охлаждения двигателя; К2 — реле включения блокировки дверей; К3 — дополнительное реле стартера; К4 — дополнительное реле; К5 — реле-прерыватель указателей поворота и аварийной сигнализации; К6 — реле стеклоочистителя; К7 — реле включения дальнего света фар; К8 — реле звукового сигнала; К9 — реле включения ближнего света фар; К10 — реле включения обогрева заднего стекла; К11 — главное реле; К12 — реле топливного насоса.

Жгут проводов системы зажигания — 21900-3724026-40

(Жгут проводов форсунок — 2111-3724036-00)

1 — датчик контрольной лампы давления масла; 2 — генератор; 3 — дроссельный патрубок с электроприводом; 4 — датчик температуры охлаждающей жидкости; 5 — колодка жгута проводов системы зажигания к колодке жгута панели приборов; 6 — электромагнитный клапан продувки адсорбера; 7 — датчик скорости; 8 — датчик массового расхода воздуха; 9 — датчик положения коленчатого вала; 10 — датчик концентрации кислорода; 11 — контроллер; 12 — датчик концентрации кислорода диагностический; 13 — катушка зажигания; 14 — свечи зажигания; 15 — форсунки; 16 — колодки жгута проводов системы зажигания и жгута проводов форсунок; 17 — датчик детонации.

Жгут проводов задний — 21900-3724210-00

1 — колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 — колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3 — боковой указатель поворотов правый; 4 — боковой указатель поворотов левый; 5 — датчик ручного тормоза; 6 — элемент обогрева заднего стекла; 7 — плафон освещения салона; 8 — выключатель в ремне безопасности водителя; 9 — фонарь освещения багажника; 10 — модуль электробензонасоса; 11 — фонарь правый; 12 — электродвигатель блокировки багажника; 13 — выключатель плафона освещения салона; 14 — дополнительный сигнал торможения; 15 — фонарь левый; 16 — колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17 — колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18 — колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19 — колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20 — блок управления надувных подушек безопасности; 21 — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Точки подключения автосигнализации на Lada Granta 2017, комплектация с одним водительским концевиком

Замок зажигания:+12 – коричневыйзажигание – синий/черныйстартер – красный

Центральный замок (силовое управление) – вставить провода в pin 2 и pin 7 в разъём электропривода водительской двери.

Сигнализация Pandora DX50 по can – обход иммобилайзера, заведённый двигатель, ручник, тормоз.

Сигнализация Starline A93 2Can по can – то же самое, что и Пандора ДХ50 плюс блокировка двигателя.

Концевик водительской двери (-) – зелёный/красный в пороге водителя. К нему же подключаем все установленные концевики дверей. В разрыв зелёно/красного ставим диод. Сигналкой подключаемся в разрыв со стороны концевика.

Концевик багажника (-) – белый/чёрный на подсветке багажника. Ставим диод в разрыв и подключаемся сигнализацией в сторону концевика.

Открывание багажника (+) – замкнуть контакты на кнопке отпирания багажника с помощью нормально-разомкнутых контактов реле.

Концевик капота – устанавливаем свой.

LIN нет.

Панель приборов:CAN – розовый/зелёный и жёлтый/синийповороты – синий и синий/чёрный

Бензонасос (+) – серый в пороге водителя

Подводим итоги

Когда под рукой присутствует схема электрооборудования автомобиля Лада Гранта не будет лишним для любого владельца. Такой информационный потенциал способен оказать бесценную помощь при возникновении неисправности, что особенно актуально для случаев в дороге.

https://youtube.com/watch?v=tvmukbeNlnE

Схема электрических соединений жгутов автомобиля LADA GRANTA ВАЗ-2190

Если у Вас есть принципиальная электрическая схема автомобиля ВАЗ-2190 (ГРАНТА) и мультиметр или вольтметр (до 15в), или даже (можно собрать самому этот упрощённый авометр), а так же имея небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

Схемы цветные. Все цвета проводов соответствуют своей цветовой маркировке.

Жгуты проводов автомобиля LADA GRANTA 21900

• Жгут проводов панели приборов — 21900-3724030-00
• Жгут проводов системы зажигания — 21900-3724026-40
• Жгут проводов форсунок — 2111-3724036-00
• Жгут проводов задний — 21900-3724210-00

1. — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2. — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3. — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4. — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5. — модуль управления светотехникой;
6. — замок зажигания;
7. — переключатель режимов бортового компьютера;
8. — переключатель стеклоочистителей;
9. — комбинация приборов;
10. — переключатель световой сигнализации;
11. — выключатель привода замка багажника;
12. — колодка диагностики;
13. — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14. — выключатель обогрева заднего стекла;
15. — выключатель аварийной сигнализации;
16. — выключатель сигнала торможения;
17. — колодка жгута проводов панели приборов к радиоаппарату;
18. — колодка жгута проводов панели приборов к радиоаппарату;
19. — устройство вращающееся;
20. — модуль надувной подушки безопасности водителя;
21. — — —
22. — монтажный блок;
23. — электроусилитель рулевого управления;
24. — прикуриватель;
25. — лампа подсветки табло управления отопителем;
26. — осветитель;
27. — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28. — контроллер;
29. — выключатель сигнала положения педали сцепления;
30. — педаль акселератора электронная;
31. — резистор добавочный;
32. — электродвигатель отопителя;
33. — переключатель электродвигателя отопителя;
34. — блок управления системой блокировки дверей.

Назначение РЕЛЕ автомобиля «ГРАНТА»

К1 — реле электровентилятора системы охлаждения двигателя;

К2 — реле включения блокировки дверей;

К3 — дополнительное реле стартера;

К4 — дополнительное реле;

К5 — реле-прерыватель указателей поворота и аварийной сигнализации;

К6 — реле стеклоочистителя;

К7 — реле включения дальнего света фар;

К8 — реле звукового сигнала;

К9 — реле включения ближнего света фар;

К10 — реле включения обогрева заднего стекла;

К11 — главное реле;

К12 — реле топливного насоса.

LADA GRANTA 2190

1. — датчик контрольной лампы давления масла;
2. — генератор;
3. — дроссельный патрубок с электроприводом;
4. — датчик температуры охлаждающей жидкости;
5. — колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6. — электромагнитный клапан продувки адсорбера;
7. — датчик скорости;
8. — датчик массового расхода воздуха;
9. — датчик положения коленчатого вала;
10. — датчик концентрации кислорода;
11. — контроллер;
12. — датчик концентрации кислорода диагностический;
13. — катушка зажигания;
14. — свечи зажигания;
15. — форсунки;
16. — колодки жгута проводов системы зажигания и жгута проводов форсунок;
17. — датчик детонации.

Схема электрических соединений жгута проводов заднего LADA GRANTA 2190

1. — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2. — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
3. — боковой указатель поворотов правый;
4. — боковой указатель поворотов левый;
5. — датчик ручного тормоза;
6. — элемент обогрева заднего стекла;
7. — плафон освещения салона;
8. — выключатель в ремне безопасности водителя;
9. — фонарь освещения багажника;
10. — модуль электробензонасоса;
11. — фонарь правый;
12. — электродвигатель блокировки багажника;
13. — выключатель плафона освещения салона;
14. — дополнительный сигнал торможения;
15. — фонарь левый;
16. — колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
17. — колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
18. — колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
19. — колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
20. — блок управления надувных подушек безопасности;
21. — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Автор:

Гaличeв Илья Виктoрoвич
