Двигатель ваз 2103: особенности, замена аналогами, неисправности и ремонт

Обзор[править | править код]

Вид сзади

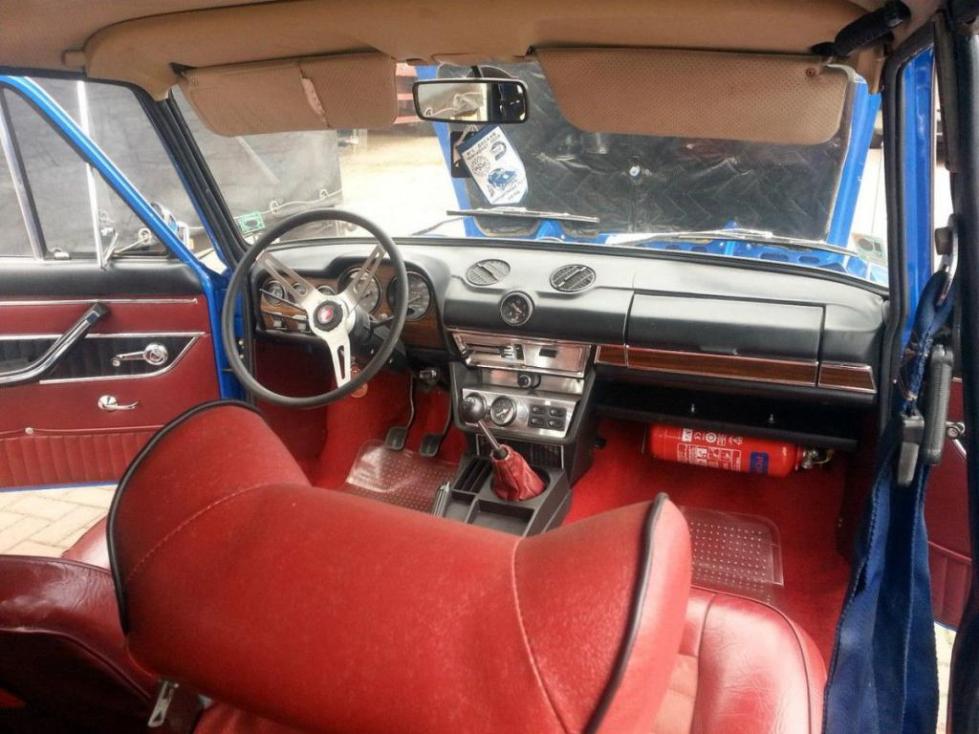

Панель приборов

Внешне 2103 хоть и напоминал Fiat 125, однако являлся полностью переработанным: передок ВАЗ-2103 имеет больший отрицательный наклон, а линии передних крыльев в районе стыка с радиаторной решёткой и капотом стали заметно острее.

В оформлении кузова применялось очень большое количество хромированных элементов: молдинги на бортах, порогах и арках, решётка радиатора, бампера, окантовки окон, колпаки на колёсах.

В прямоугольную облицовку радиатора, занимающую всю ширину передка, вписаны сдвоенные четыре фары, которые обеспечивали более равномерное освещенность дороги, чем две фары на ВАЗ-2101. При включении дальнего света зажигаются все фары, а при включенном ближнем — горят только наружные. Из-за отсутствия до запуска ВАЗ-2106 в 1976 году в советской промышленности технологии производства таких фар, их производством занимался комбинат FER в ГДР, позже фары поставляла чехословацкая фирма «Автопал». Сзади появились большие двухцветные фонари.

На торцах передних дверей появились красные лампы, которые загораются при открывании двери (если включено наружное освещение), предупреждая водителей других машин.

Салон ВАЗ-2103 имел существенные отличия от салона ВАЗ-2101: комбинированная обивка сидений из сукна и кожзаменителя (на заднем диване посередине появился откидной подлокотник), карты дверей, руль, новая торпеда имела фальш-вставки под дерево и часы в центре, а на новой приборной панели появился тахометр и счётчик суточного пробега на спидометре, с завода устанавливался радиоприёмник «Былина А271».

В дополнение к новым штампам колёс появились новые радиальные покрышки ИЯ-170, которые были немного шире и мягче диагональных покрышек И-151 от ВАЗ-2101.

В итоге ВАЗ-2103 была идентичен ВАЗ-2101 на 80 % — отличия заключались преимущественно в навесных панелями передней и задней частей, а также другим салоном.

В итоге дизайн ВАЗ-2103 получился весьма современным (на начало 1970-х годов) и заметно отличался от других советских автомобилей.

Характеристикиправить | править код

На мелкосерийную 21031 ставили 1,6-литровый двигатель мощностью 80 лошадиных сил. Ещё один экспортный вариант — 21035. На данную модификацию ставили 1,2-литровый двигатель от 2101 мощностью 59 л. с.

На ВАЗ-2103 устанавливался двигатель 1,5 л. (71 л. с.), являвшийся модернизированным вариантом двигателя FIAT-124. Его отличие заключается в том, что волжский двигатель имел другую толщину стенок блока цилиндров — 215,9 мм вместо 207,1 мм на итальянском агрегате. Соответственно, увеличился рабочий объём до 1,5 л., а коленвал имел увеличенный ход поршня.

На ВАЗ-2103 устанавливались 4-хступенчатая МКПП. На экспортной модели Lada 1500S Automatic устанавливалась 3-хступенчатая АКПП 3L30 производства General Motors (собиралась в Страсбурге, Франция).

Надежность, слабые места, ремонтопригодность

Надежность

ВАЗ-2103 почти все автовладельцы считают неприхотливым и надежным. При обмене мнениями на форумах владельцы выражают единое мнение.

Так Андрей пишет: «… до того, как «трешка» попала ко мне, двигатель пережил три ремонта. Несмотря на возраст тяги хватает за глаза…». Руслан отмечает легкий запуск: «… запуск в морозы. Например, вчера легко завел движок в -30, притом, что аккумулятор домой не заносил.  Тяговитый мотор. По крайней мере, в диапазоне 3000-4000 об/мин тяги достаточно, да и динамика, в принципе, неплохая, особенно как для такого древнего авто…».

Еще один заслуживающий внимания отзыв. Юрьевич (г. Донецк) делится своим опытом: «… еще заметил одну особенность и не только я. Сменив масло с минералки на полусинтетику, увеличивается ресурс двигателя. Вот уже 195тыс прошло после капиталки, а он как часы, компрессия 11, масло не ест, не дымит…».

О надежности можно судить по ресурсу мотора. ВАЗ-2103 при должном за ним уходе без капитального ремонта легко выхаживает более 300 тыс. км.

Кроме этого двигатель имеет большой запас прочности. Любителям тюнинга удается снимать с него 200 л. с.

Но в этом вопросе нужно проявить разумную осторожность. Излишнее форсирование мотора значительно снижает его ресурс

Простота конструкции ДВС так же положительно влияет на надежность агрегата.

Вывод единственный – ВАЗ-2103 простой, неприхотливый и надежный двигатель.

Слабые места

Слабых мест в двигателе немного, но они есть. Характерной особенностью является их повторение базовой модели.

Перегрев двигателя происходит по двум причинам. В большинстве случаев проблему нужно искать в водяном насосе (помпе).

Реже виновником является неисправный термостат. В любом случае неисправный узел нужно своевременно обнаружить и заменить исправным.

Быстрый износ распредвала. Здесь вина полностью ложится на производителя. Причиной неисправности является отсутствие натяжителя цепи привода ГРМ. Своевременное натяжение цепи сведет проблему на нет.

Неустойчивые или плавающие обороты двигателя. Как правило, причиной неисправности является засорившийся карбюратор.

Несвоевременное обслуживание, заправка бензином не лучшего качества – вот составляющие засорения жиклеров или фильтра. Дополнительно необходимо поверить регулировку привода управления карбюратором.

Посторонние шумы при работе мотора возникают при неотрегулированных клапанах. Источником может служить и растянувшаяся цепь привода ГРМ. Устраняется неисправность самостоятельно или на автосервисе.

Троение двигателя. Наиболее вероятная причина такого явления кроется в неисправностях системы зажигания.

Трещина на крышке прерывателя или его разносчике, нарушенная изоляция высоковольтных проводов, неисправная свеча обязательно вызовут троение.

Другие мелкие неисправности связаны с подтеками масла через уплотнения клапанной крышки или поддона картера. Смертельными они не являются, но требуют немедленного устранения.

Как видим, значительная часть неисправностей не является слабым местом двигателя, а возникает только при халатном обращении с мотором со стороны автовладельца.

Ремонтопригодность

ДВС ВАЗ-2103 отличается высокой ремонтопригодностью. Многие автовладельцы ремонтируют двигатель самостоятельно, прямо в гараже. Залог успешного ремонта – беспроблемный поиск запчастей и отсутствие сложных регулировок. Вдобавок чугунный блок позволяет выполнять капитальный ремонт любой сложности.

Покупая запчасти самостоятельно нужно обратить внимание на производителя. Дело в том, что сейчас рынок просто наводнен не качественным товаром

Без определенного опыта легко приобрести тривиальную подделку вместо оригинальной детали или узла.

Порой оригинал от подделки трудно отличить даже опытному автолюбителю. А использование аналогов при ремонте сводит на нет все труды и затраты.

Именно в этом случае вариант покупки контрактного агрегата будет наиболее приемлемым. Стоимость зависит от года выпуска и укомплектованности навесным оборудованием, лежит в широком диапазоне от 30до 45 тыс. рублей.

ВАЗ-2103 завоевал большую популярность среди автовладельцев. Из них абсолютное большинство считают двигатель совершенным, качественным и надежным. Подтверждение сказанному – «тройки» с родными моторами до сих пор уверенно эксплуатируются на дорогах во всех регионах России и ближнего зарубежья.

Особенности конструкции

Первоначально на этапе проектирования особенностью для двигателя стало верхнее расположение распредвала:

• ход поршня снизился на 5,5 мм в сравнении с эталоном Фиат 124;
• диаметр цилиндра увеличился на 3 мм.

Эта модернизация обеспечила приемистость и быстрый набор скорости. Кроме того, двигатель 2101 имел следующие нюансы конструкции:

• цепная передача ГРМ;
• недоработанные модели карбюраторов;
• капитальный ремонт через 20000 км пробега.

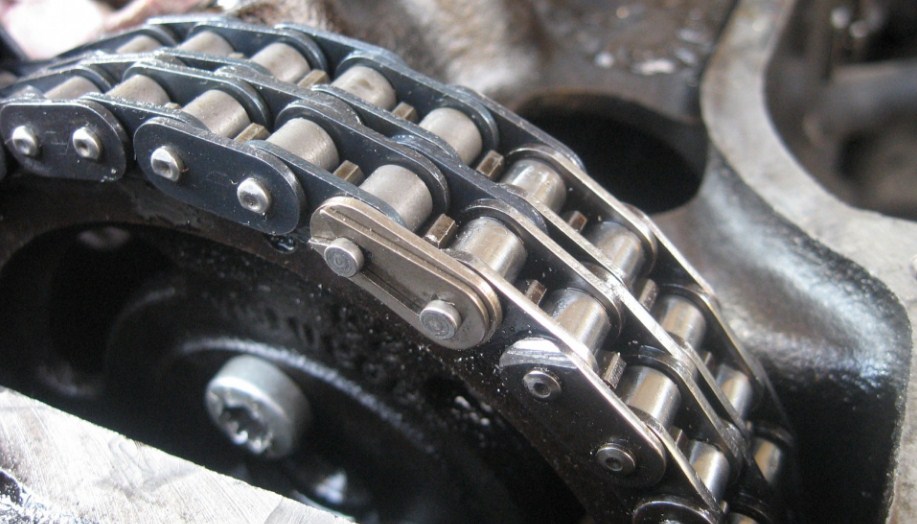

Цепь ГРМ

Сразу после выпуска первого ДВС этой серии производитель АвтоВАЗ выпустил мануал, в котором указал, какое масло в двигатель заливать, и привел описание параметров ДВС для увеличения ресурса движков. Таким образом, у владельцев следующих трех поколений моторов не возникало вопросов, какое масло лить, и в каком количестве.

Механизм ГРМ

Тюнинг двигателя ВАЗ 2103

Не всегда характеристики двигателя ваз, которые имеет двигатель ваз 1.5 2103, удовлетворяют их владельцев. Многие хотят иметь тюнинговый форсированный движок.

С этой целью производят следующие модернизирующие операции:

Расточка каждого цилиндра на три миллиметра под поршень диаметром 79 мм, в результате получается объем 1,6 л вместо предыдущего варианта в 1,5 литров. Тонкие стенки цилиндров не позволяют производить дальнейшую расточку.
Для большего увеличения объема и мощности увеличивают ход поршня, чтобы его протяженность достигала 84 мм, при этом снижаются обороты двигателя.
Чтобы еще сильнее увеличить мощность используется коленчатый вал, взятый с модели ВАЗ 2130.
Доводка головки блока цилиндров, заключающаяся в полировке и расточке каналов, что позволяет уменьшить впускное сопротивление, мощность увеличивается еще на 10 процентов.
Установка 0,5 бар компрессора позволяет также дополнительно добавить мощности. Новая мощность становится равна 125 л. с.
Правильный подбор распредвала.

Распределительный вал выбирается по определенным правилам, чтобы поршень имел увеличенный ход (например, распредвал с Нивы).

Чтобы еще более улучшить технические характеристики и возможности мотора, необходимо применять турбоклассику, в которую придется вложить немало средств.

Обзор

Ваз 2103 – еще одна гордость советского автопрома. Шикарный
тяговитый автомобиль, имеющий свой стиль – такое мнение сложилось у
автолюбителей в 1972 году о новой версии «Жигулей». Это был престижный и
дорогой авто.

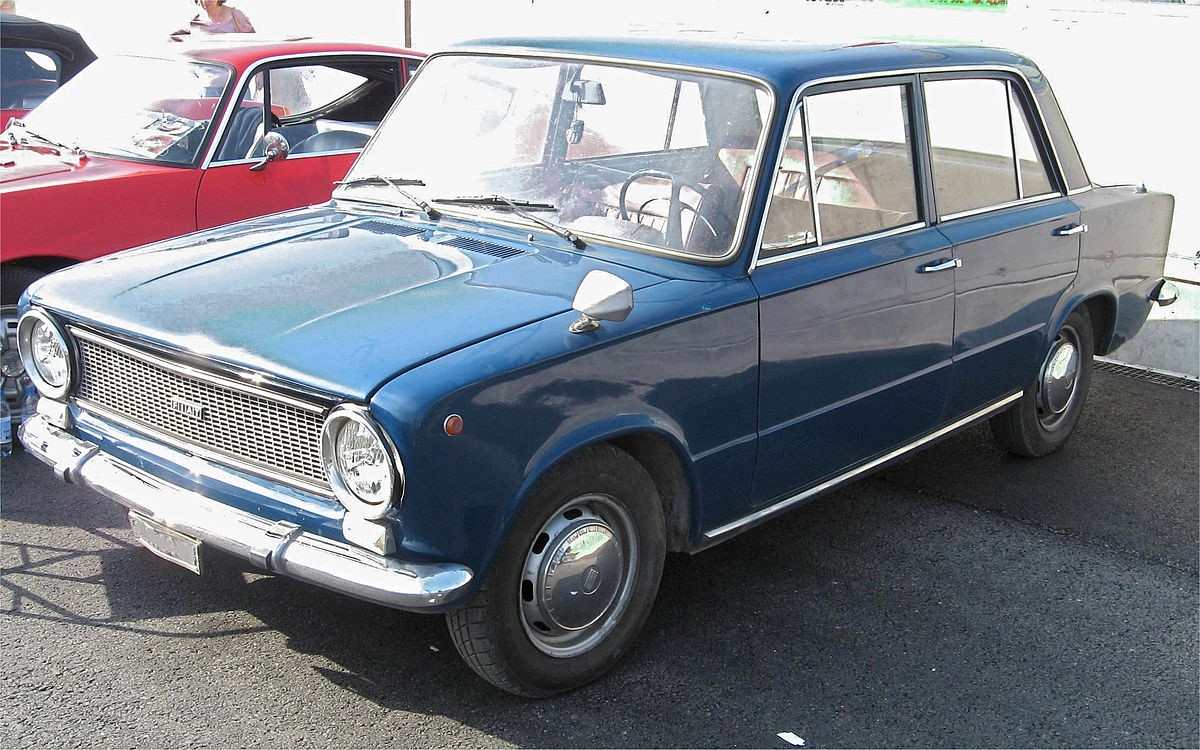

На самом деле «тройка» — это переработанная итальянская
модель FIAT 124 Speciale, выпущенная в 1968
году. Производство автомобиля предусматривалось договором, заключенным с
компанией FIAT. Двигатель
работал с мощностью 77 лошадиных сил, а его объем составлял 1,5 литра.

В этом же году было запущено производство модификации 21035,
которая полностью была идентична 2103, но работала на двигателе от «копейки». И
спустя пять лет в 1977 году была выпущена в продажу модификация с мотором ВАЗ
21011.

«Тройка» заслужила репутацию самого комфортабельного и
динамичного автомобиля, поэтому шла нарасхват даже после выхода в продажу ВАЗ
2106 и «Нивы». Последние воспринимались в народе как излишне сложные, дорогие и
в какой-то степени «пижонские».

Развернуть и прочитать обзор …

Что касается салона, оформлен он был значительно лучше, чем
в предыдущих моделях. На заднем ряде места больше не стало, но над головой
появилось дополнительное пространство в 1,5 сантиметра.

На приборной панели были установлены тахометр и часы. В
народе это воспринималось, как символ роскоши и богатства. Роскошной выглядела
и обивка салона, а мягкие и удобные сиденья казались верхом совершенства.

Конечно, у Жигулей был ряд характерных недостатков. Высокая
задняя панель багажника создавала массу неудобств для погрузки. Бардачок был
очень маленьким и не имел подсветки. В салоне было слабое освещение. А насос
омывателя имел ножной механизм.

Сиденья из дермантина были оснащены слишком низкими спинками
без подголовников. Их ни разу не модернизировали. Уже в 1984 году салон
морально устарел и воспринимался обществом, как немодный.

Что касается качества сборки, о ему могут позавидовать
многие современные седаны. Подгонка дверей и зазоры не вызывали никаких
нареканий.

Мотор мощностью в 77 лошадей был способен разогнаться до сотни
за 19 секунд. Некоторые экземпляры, которые продавались за рубежом, были
оснащены менее динамичными агрегатами, издающими такой шум, что многие обозреватели
были просто шокированы.

Дорожный просвет автомобиля довольно высокий – 170 миллиметров.
Но у него слишком низкая осадка кузова. Поэтому при движении по неровным
дорогам коллектор цепляет все гребенки и бугорки грунта. Подвеска очень мягкая.
С одной стороны, это приятно. Но это приводит к некоторой смазанности в реакции
руля. Поэтому на скользкой дороге с большой скоростью ехать не рекомендуется –
управление автомобилем становится достаточно сложным.

Сегодня Ваз 2103 воспринимается людьми по большей части, как
коллекционный авто для любителей тюнинга. Мало кто всерьез использует его в
качестве повседневного средства передвижения. Запчасти под «тройку» найти
довольно сложно. Но опытный автослесарь с легкостью сможет переукомплектовать
Жигули агрегатами и узлами от более «молодой» модели Ваз 2106.

https://youtube.com/watch?v=0lO7OQlSD6I

Какими двигателями оснащался ВАЗ 2103

Силовая установка ВАЗ 2103 представляет собой классическую модель, входящую в линейку моторов компании «АвтоВАЗ». Это модернизированный вариант агрегата FIAT-124, разработанный отечественными инженерами ещё во второй половине прошлого века. Изменения коснулись распредвала и межцилиндрового расстояния.

Тюнинг двигателя FIAT-124 был проведён качественно, ведь в дальнейшем его серийное производство не прекращалось десятки лет. Конечно, были проведены рестайлинги, но основной корень мотора оставался прежним. Особенность вазовского двигателя 2103 в том, что его вал ГРМ приводится в действие цепью, а не ремнём

Хотелось бы обратить ваше внимание на то, что мотор ВАЗ-2103 – по-настоящему качественное изделие, сделанное из очень прочных материалов, однако в силу возраста некоторые узлы старых моторов могут выйти из строя, их требует заменять, а не доводить до исступления. Все моторы FIAT-124, ставшие в основе ВАЗ давно сгнили, в то время как ВАЗ-2103 всё ещё возит своих хозяев

FIAT 124. Да, кое-что напоминает

1,5-литровый силовой агрегат представляет собой третье из четырёх поколений классики. Это наследник двигателей 1,2 л ВАЗ 2101 и 1,3 л ВАЗ 21011. Он предшествовал созданию мощного 1,6-литрового агрегата ВАЗ 2106 и более современных инжекторных моторов для автомобилей с передним приводом. Все модификации двигателя ВАЗ 2103 отличались улучшенными техническими возможностями. ВАЗ 2103 стал фактически золотой серединой всех двигателей, идеальным созданием классики жанра.

Это интересно! Очень часто, восхищаясь двигателями серии ВАЗ, можно услышать (особенно, от молодых и неопытных механиков), что Жигули – это не классика, а если и классика, то вовсе не легендарная. Начинают приводить в пример великий Ford Mustang, Chevrolet Camara и др. Однако, господа, давайте вы найдете хоть одну деталь на эти машины в оригинале. Они стоят бешенных денег и их очень сложно достать. При этом на ВАЗ есть всё. Современные заводы и магазины позволят вам за малые деньги собрать совершенно новый ВАЗ в своем гараже.

ВАЗ 2103 появился в 1972 году и стал первой четырёхглазой моделью «Жигулей». Может это и стало поводом для оснащения автомобиля новым и мощным агрегатом, развивающим 71 л. с. Его по праву назвали самым «живучим» двигателем своего времени — даже пробег в 250 тыс. км не оказывал на него губительного влияния, если водитель придерживался заводских правил эксплуатации и ухода. Обычный же ресурс этого мотора составлял 125 тысяч км пробега. Опять-таки, основной причиной такого низкого пробега являлось качество бензина. Бензин того времени был не столь чистым, содержал много масла и пагубно влиял на поршни и кольца.

Улучшенные показатели силового агрегата ВАЗ 2103 сразу заметны в особенностях конструкции. Мотор оснащён с другим блоком цилиндров — целые 215,9 мм вместо 207,1 мм. Это позволило увеличить рабочий объём до 1,5 л и поставить коленвал с увеличенным поршневым ходом.

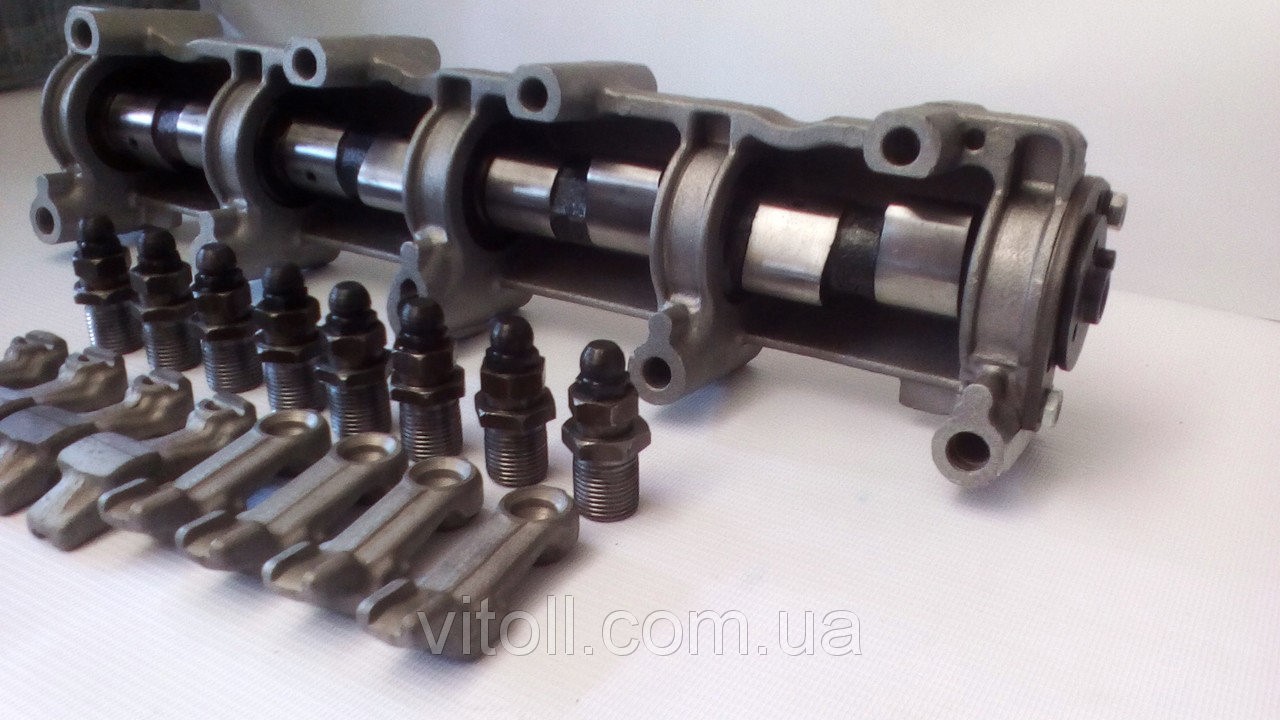

Распредвал ВАЗ 2103 в сборе

Распределительный вал приводится в действие цепью без натяжителя. Он не предусмотрен, в связи с чем натяжение приходится регулярно проверять и настраивать.

Рассмотрим еще особенности данной машины.

1. Периодической регулировке подлежат зазоры клапанов, так как ГРМ не оснащён гидрокомпенсаторами.
2. Блок цилиндров чугунный, головка отлита из сплава алюминия.
3. Распредвал стальной, имеет особенность — 1 необработанную шейку с шестью гранями.
4. В паре с ним работает либо карбюратор с ВРОЗ (вакуумный регулятор зажигания), либо инжекторная система, но уже с соответствующим ГРМ — изменена конструкция ГБЦ.
5. Насос подачи смазки расположен в картере двигателя.

Технические возможности двигателя таковы:

• диаметр цилиндра вернули к значению 76 мм;
• ход поршня увеличили на 14 мм;
• объём двигателя в кубических сантиметрах стал равен 1452 куб. см;
• с каждым цилиндром работает два клапана;
• двигатель питается бензином с октановым числом АИ-92 и выше;
• масло используется в пределах 5W-30/15W-40, его расход составляет 700г/1000 км пробега.

Интересно, что последующий двигатель ВАЗ 2106 получил уже цилиндры с увеличенным до 79 мм диаметром.

Моторы от иномарок

Вообще, двигатели зарубежного производства ставились и ставятся на ВАЗ 2103 часто. Правда, избежать дополнительных модификаций в этом случае не получается.

1. Наиболее популярным считается двигатель от Фиат Аргенты 2.0i. Около половины владельцев тюнингованных «троек» ставили именно эти моторы. Проблем с установкой практически нет, однако, двигатель староват, что вряд ли порадует владельца.
2. Двигатели от БМВ М10, М20 или М40 тоже подходят. Приходится доработать стойки, переварить маховик и заменить оси.
3. Моторы от Рено Логан и Митсубиси Галант хвалят умельцы, но в этих случаях приходится менять КПП.
4. И, наверное, лучший вариант — силовая установка от Фольксваген 2.0i 2E. Правда, стоит такой двигатель недёшево.

Тюнинг двигателя ВАЗ 2103

Форсировать двигатель 2103

Методов доработки двигателя ВАЗ 2103, как и всей классики, масса, от расточки до компрессора с турбинами, но начнем попорядку. Как форсировать двигатель ваз 2103, самый дешевый и простой тюнинг двигателя ВАЗ 2103 была и остается расточка цилиндров на 3 мм под 79 мм поршень от ВАЗ 21011 или от ВАЗ 2106, на выходе имеем 1,6л.  Точить дальше, под 82 мм не получится по причине слишком тонких стенок блока.Для дальнейшего увеличения объема нужно увеличивать ход поршня до 84 мм. Увеличение объема таким способом снижает максимальные рабочие обороты, низовойдвигатель не лучший выбор для гонок, но все же. Для увеличения мощности двигателя ваз 2103 ходом поршня, ставят коленвал ВАЗ 2130, а так же используют поршня ТРТ, шатуны усаживаются до 134 мм. Минусы ТРТ поршней – меньшая их прочность по отношению к стандартным, тепловая нагрузка на кольцо и вероятность прогара поршня.

Расточка двигателя 2103

— поршень большего диаметра, стандартный ход 1,6 л. 79х80 ~75 л.сМаксимальный крутящий момент ~115Нм при 3000об/мин
С данной конфигурацией получаем в точности мотор 2106.— поршень большего диаметра, стандартный ход 1,7 л. 79х84 ~ 80 л.с.
Моментный двигатель, не для гонок конфигурация.

Как форсировать двигатель ВАЗ 2103 путем доводки ГБЦ

На троечном моторе применяется ГБЦ ВАЗ 2101, основной недостаток которой состоит в том, что разрабатывалась она под малообъемные агрегаты.  Соответственно проходные сечения каналов не соответствуют возросшему объему, это нужно исправлять путем расточки и полировки каналов. Полировка и расточка каналов гбц ваз 2103 и коллектора существенно снизит сопротивление на впуске, мощность двигателя во всем диапазоне увеличивается на 10%. Как полировать и какие подбирать валы описано в статье «Тюнинг ВАЗ 2101», ввиду идентичности моторов, все это применимо к двигателю тройки жигулей. Доработка двигателя 2103 на этом не заканчивается, правильно подобранный распределительный вал на 2103, а так же доработанная голова способны показать более 100 л.с.

Распредвал на ВАЗ 2103

Правило выбора распревала простое, на низовом конфиге, когда большой ход поршня и он больше диаметра цилиндра, нужно брать вал низовой с фазой до 270, подъем клапана побольше. Такой двигатель получится довольно тяговитый, городской и ехать будет куда лучше стандарта, в то время высокие обороты пропадут. Какой распредвал выбрать для низов, подойдет Эстонец 1, нивовский вал 213 или нечто подобное по параметрам. При верховой конфигурации соответственно выбираем верховой вал широкофазный с большим подъемом клапанов. В стандартную голову без доработок встанет распредвал Мастермотор 48, ОКБ Двигатель 480 и им подобные. Более широкофазные потребуют доп работ. Минусы валов с широкой фазой это тяга на низах, чем злее вал тем хуже едет снизу и неравномерней холостой ход, но теряя низы приобретаем высокую мощность на верхах. В какую сторону двигаться и стоит ли двигаться вообще решать вам, основные и наиболее популярные принципы форсирования двигателя 2103 вам были представлены максимально просто и доступно.

Компрессор на классику

Компрессор на 2103 отличный вариант недорого надуть жигули, в магазинах лежат готовые установочные киты с давлением 0,5 и 0,7 бар от автотурбо. Установка компрессора 0.5бар на классику довольно такие простая и требует минимум доработок, в паре с доработанной ГБЦ  мотор выдает более 125 л.с. Против данного метода выступает цена всех мероприятий.

Турбо классика

Это, без сомнения, самый дорогой и нерентабельный метод форсировки двигателя ваз 2103.  Первым пунктом ваших затрат станет перевод мотора на инжектор. Затем приобретаем турбо кит на классику, цены от $1,5тыс. Большинство китов построены на основе турбины Garrett GT17, встают без доработки поршневой, но дуют до 0,5 бар. В данном случае компрессор на классику более рационален. В случае тотальной доработки двигателя 2103, с заменой поршневой, установкой правильного турбо вала (фаза 270-280, подъем максимальный), данный кит выдаст до 1,2 бар с мощностью более 140 л.с. Стоимость подобных переделок обойдется дороже самой машины, даже без учета ходовой, коробки, тормозной системы и прочего прочего

РЕЙТИНГ ДВИГАТЕЛЯ 2

Особенности, факты

Стоит отметить, что именно у этой модели отечественного автомобиля присутствует шильдик на бампере с надписью «Жигули». Это было уникально на тот момент.

Чем еще примечателен ВАЗ-2103? Характеристики двигателя таковы: 1451 «кубик» и 75 лошадиных сил, механическая коробка передач, имеющая 4 ступени.

А что можно сказать о параметрах? Размеры ВАЗ-2103 были таковыми: длина четыре метра, ширина полтора метра, высота также полтора метра. Четыре метра для автомобиля было довольно много на те времена. Весила машина целую тонну.

В 1971 году на заводе ВАЗ началось производство нового автомобиля, а именно ВАЗ-2101 — «копейка». Это то же самое, что и Fiat-124 66-го года выпуска. Внешне она была похожа на все сто процентов, кроме дверных ручек.

Особенность новых колес ВАЗ-2103 такова, что они стали мягче, чем у прежней модели.

В 1972 году начался выпуск новой «трешки». Изначально должно было выпуститься 500 автомобилей, но потом глава Министерства автопрома сказал делать серию из 1500 автомобилей.

В те годы закончились комплектующие (в основном детали интерьера), из-за этого появились гибридные модели, у которых были некоторые комплектующие из ВАЗ-2101. Это снизило им цену. Машину назвали 2103В.

В честь 55-летия Великого Октября одно советское издание обратилось к автопрому с одной идеей — устроить пробег на ВАЗовских автомобилях по России в целях рекламы. Но глава Министерства автопрома сделал по-другому. Он отправил отечественную машину на продажу в Европу. Экспорт всегда был важен.

Модель Diva марки Lada — это тот же ВАЗ-2103, только с правым рулем. Машина предназначена для продажи на рынке Великобритании и для ее левосторонних дорог.

Ремонт двигателя ВАЗ-2103 вполне реально сделать своими силами

Конструкция данного силового агрегата достаточно простая. Соответственно, многие автолюбители самостоятельно могут сделать все ремонтные работы, связанные с двигателем. Такой вариант помогает сэкономить определенную сумму в связи с отсутствием необходимости оплачивать работу мастеров. Есть целый ряд признаков, указывающих на необходимость проведения ремонта. Среди них следует выделить:

• выросший расход топлива и масла;
• дымный выхлоп явного синеватого оттенка;
• неравномерная работа мотора в режиме холостого хода;
• появление нагара на свечах;
• явно снизившаяся мощность и вялая динамика;
• троение;
• «чихание» карбюратора;
• «выстрелы» в глушителе;
• постоянный перегрев.

Наиболее простой вид ремонта двигателя – это замена расходников. В принципе, данные работы можно даже отнести к обслуживанию. Если вы хотите, чтобы мотор вашей «тройки» служил долго, следует своевременно менять свечи, фильтра, масло. Каждые 10 тысяч километров нужно обязательно регулировать клапаны.

Описывать все возможные варианты ремонта не имеет смысла. Наверное, более правильно будет рассказать о том, как осуществляется разборка двигателя. Непосредственно перед этим следует снять мотор с автомобиля и тщательно его вымыть. Теперь можно приступать непосредственно к разборке. Снимаем карбюратор, предварительно отсоединив шланги и тягу привода дроссельной заслонки, после этого – трамблер и топливный насос, датчик температуры охлаждающей жидкости. Теперь можно выкрутить свечи. Далее наступает очередь всех шлангов и патрубков системы охлаждения.

Масляный фильтр откручивается с помощью специального приспособления. Оно есть в гараже у многих автолюбителей советской закалки. Поэтому если у вас такого нет, поспрашивайте у знакомых, чтобы не трать лишние деньги на покупку. После того как открутили фильтр, можно снимать датчик давления масла. Следующий этап – демонтаж сапуна вентиляции картера и всего узла. Теперь снимаем фиксатор сливной трубки и снимаем маслоотделитель.

Храповик также откручивается с помощью специального ключа. Теперь фиксируем его от проворачивания и снимаем шкив коленвала. После этого можно приступать к демонтажу крышки привода распредвала и головки цилиндров. Далее нужно будет немного попотеть. Сперва следует отвернуть болты, удерживающие звездочки масляного насоса и распредвала. Далее снимаем натяжитель цепи и башмак. Осталось лишь отвернуть ограничительный палец и снять звездочки. Все – можно вытаскивать цепь.

Теперь приступаем к демонтажу коленвала. Здесь сперва нужно открутить гайки шпилек крепления корпуса подшипников. После этого последние снимаются вместе с коленвалом. Далее нужно отвернуть болты крепления и снять головку цилиндров вместе с коллекторами. Оттуда вынимаем валик привода маслонасоса, предварительно демонтировав упорный фланец. Далее вооружаемся специальным съемником и вынимаем звездочку коленвала. Для того чтобы извлечь поршни и шатуны, предварительно раскручиваем гайки соответствующих болтов. Здесь стоит подчеркнуть один важный момент. Опытные автолюбители советуют обязательно помечать шатуны, вкладыши (равно как и их крышки) а также поршни. Это нужно для того, чтобы при обратной сборке вы ничего не перепутали.

После этого можно откручивать болты крепления маховика и снимать шайбу. Здесь, в принципе, все просто. Далее снимаем уже сам маховик, после чего с помощью съемника вытаскиваем из гнезда в коленвале подшипник первичного вала КПП. Впрочем, последнее действие можно сделать и позже. Это, как говорится, на ваше усмотрение. Теперь нам осталось только лишь снять держатель сальника коленвала, коренные вкладыши (предварительно открутив соответствующие болты), ну и сам коленчатый вал. Вот и все – разборка двигателя закончена.

Вам осталось лишь определить, какие из деталей нуждаются в замене, купить новые, и осуществить сборку в обратном порядке. Как видим, ничего особо сложного здесь действительно нет. Конечно, придется потратить определенное время, да и место для проведения такой работы есть не у каждого автолюбителя. Тем не менее многие владельцы «троек» предпочитают ремонтировать свои автомобили собственными руками.

Коленчатый вал

Коленвал ВАЗ 2103 изготовлен из суперпрочного материала, имеет девять шеек. Все шейки основательно закалены на глубину 2–3 мм. В коленвале имеется специальное гнездо для установки подшипника.

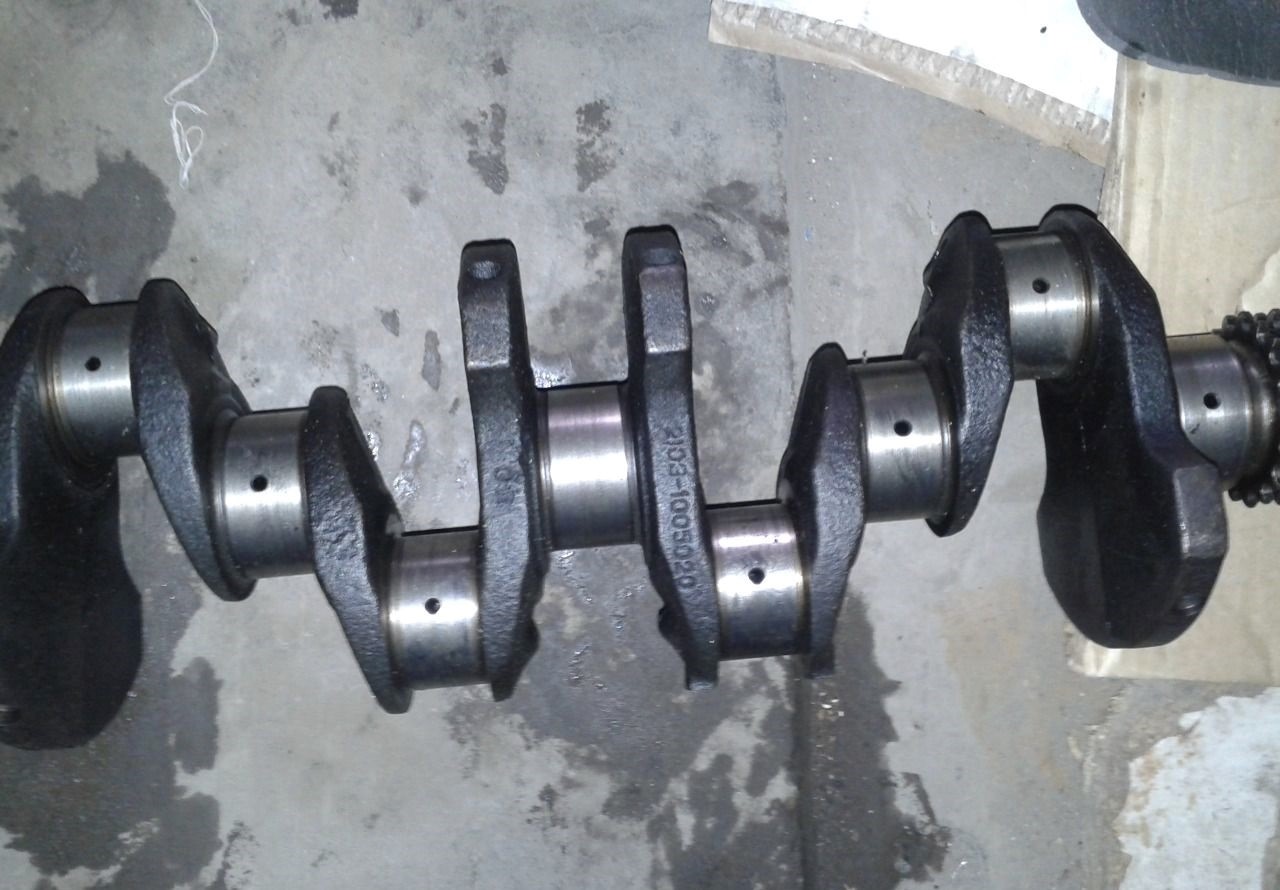

Коленвал ВАЗ 2103

Соединения шеек канальчатое. По ним поступает масло для подшипников. Каналы заглушены колпаками, запрессованными для надёжности в трёх точках.

Коленвал ВАЗ 2103 аналогичен ВАЗ 2106, но отличается от узлов ДВС «копейки» и одиннадцатой модели размером кривошипа. Последний увеличен на 7 мм.

Размеры полуколец и шеек коленвала.

1. Полукольца имеют толщину 2,31–2,36 и 2,437–2,487 мм.
2. Шейки коренные: 50,545–0,02; 50,295–0,01; 49,795–0,002 мм.
3. Шейки шатунные: 47,584–0,02; 47,334–0,02; 47,084–0,02; 46,834–0,02 мм.

Эти данные могут оказаться очень полезными, так как нередко бывает, что в магазине вместо коленвала ВАЗ 2103 продают запчасть для «копейки».

Техника в автомобиле

Усилитель тормозов на ВАЗ-2103 — это одно из нововведений, которых не было в прошлых моделях. Однако иногда людям казалось, что он настолько хорошо работает, что колеса блокируются даже раньше, чем нажмешь на тормоз. Но скорее всего, это просто иллюзия. Имеется ли карбюратор у ВАЗ-2103? Да, система питания у авто именно карбюратор.

Комиссию проводили с данной моделью так же, как и с 01, однако ее тестировали уже просто для галочки, даже не загоняя на конвейер. Вопрос о том, будет ли выпускаться машина или нет, не стоял. Будет — в любом случае. Но все же комиссия и испытания показали, что ВАЗ-2103 готов к дорогам, и сам он прошел все испытания легко, перевыполнив нормы.

Автор:

Гaличeв Илья Виктoрoвич
