Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно, что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Система охлаждения лада Гранта

Нюансы при модернизации отопителя ВАЗ-2114

Подчеркнём — необходимость устанавливать термостат от Гранты на ВАЗ-2114 и другие автомобиля семейства Самара продиктована плохой работой штатной печки при том же наборе элементов системы охлаждения, исключая термостат.

Теоретически, производительность печки ВАЗ-2114, как и других Самар, зависит не только от температуры антифриза, но и от количества оборотов помпы, от степени её удалённости от двигателя по контуру, все это снижает эффективность её работы. В случае удачного тюнинга печки, нам удастся не прогревать антифриз в расширительном бачке, не греть его в основном радиаторе, а сразу получать максимум тепла в салоне.

Что необходимо для установки грантовского термостата?

Если мы убедились в том, что печка работает из рук вон плохо по причине неудачной конструкции, нам придётся купить некоторые дополнительные элементы системы охлаждения:

1. Грантовский термостат с каталожным номером 21900-1306010-00. Он стоит порядка 700-800 рублей.
2. Новую прокладку под корпус термостата.
3. Две шпильки (или болта, но лучше все же шпильки) М8х85мм.

   Термостат лада Гранта в комплекте: прокладка под корпус термостата, 2 шпильки М8х85 мм и тройник для обратки

4. Грантовский патрубок радиатора нижний.

   Нижний патрубок радиатора

5. Тройник для обратки.
6. Герметик, хомуты с болтовой затяжкой, охлаждающую жидкость.

На все — про все должно уйти не более 2,5 тысячи рублей, но зато система отопления будет работать безукоризненно. Если все понятно и закуплено, приступаем к замене термостата.

Переделка кнопки ближнего света

Как уже упоминалось, выключатель ближнего света и кнопка стояночного света на ваз 2114 соединены и расположены попарно. Их главный недостаток, на который указывает большинство водителей, — отсутствие светодиодной индикации на кнопке включения ближнего света.

Проблема довольно серьезная, поскольку зачастую невозможно определить, включены фары или нет (особенно днем). Эту проблему можно решить, если самостоятельно модернизировать кнопку.

Для этого вам необходимо:

• кнопка, которую необходимо изменить;
• вторая аналогичная кнопка — донор;
• Паяльник или (лучше) паяльная станция.

Сначала нам нужно снять главную кнопку с панели автомобиля (как это сделать, уже объяснялось выше).

После того как он будет снят и отсоединен от проводов, выполните следующие действия:

• извлеките ключи, поддев их плоской отверткой;
• Снимите корпус кнопки, нажав отверткой на защелки (сами кнопки должны находиться в положении «включено»);
• мы видим, что кнопка стояночного света имеет два светодиода (подсветка и индикация), а кнопка ближнего света — только подсветку;
• снимите пару ножек и пару контактов с кнопки-донора;
• снова вставьте их в свободные места на рабочей кнопке;

• извлечь из кнопки-донора плату с двумя диодами и вставить ее в рабочую кнопку вместо платы с одним диодом;
• Припаяйте плату к добавленным контактам;
• Проделайте отверстие в крышке кнопки (это можно сделать острым ножом или просто проткнуть ее плоской отверткой).

После выполнения всех вышеперечисленных действий соберите все в обратном порядке и установите обновленную кнопку на место (при сборке важно, чтобы все мини-клипсы встали на свои места)

Схема проводки ВАЗ 2114 инжектор — жгут боковых дверей

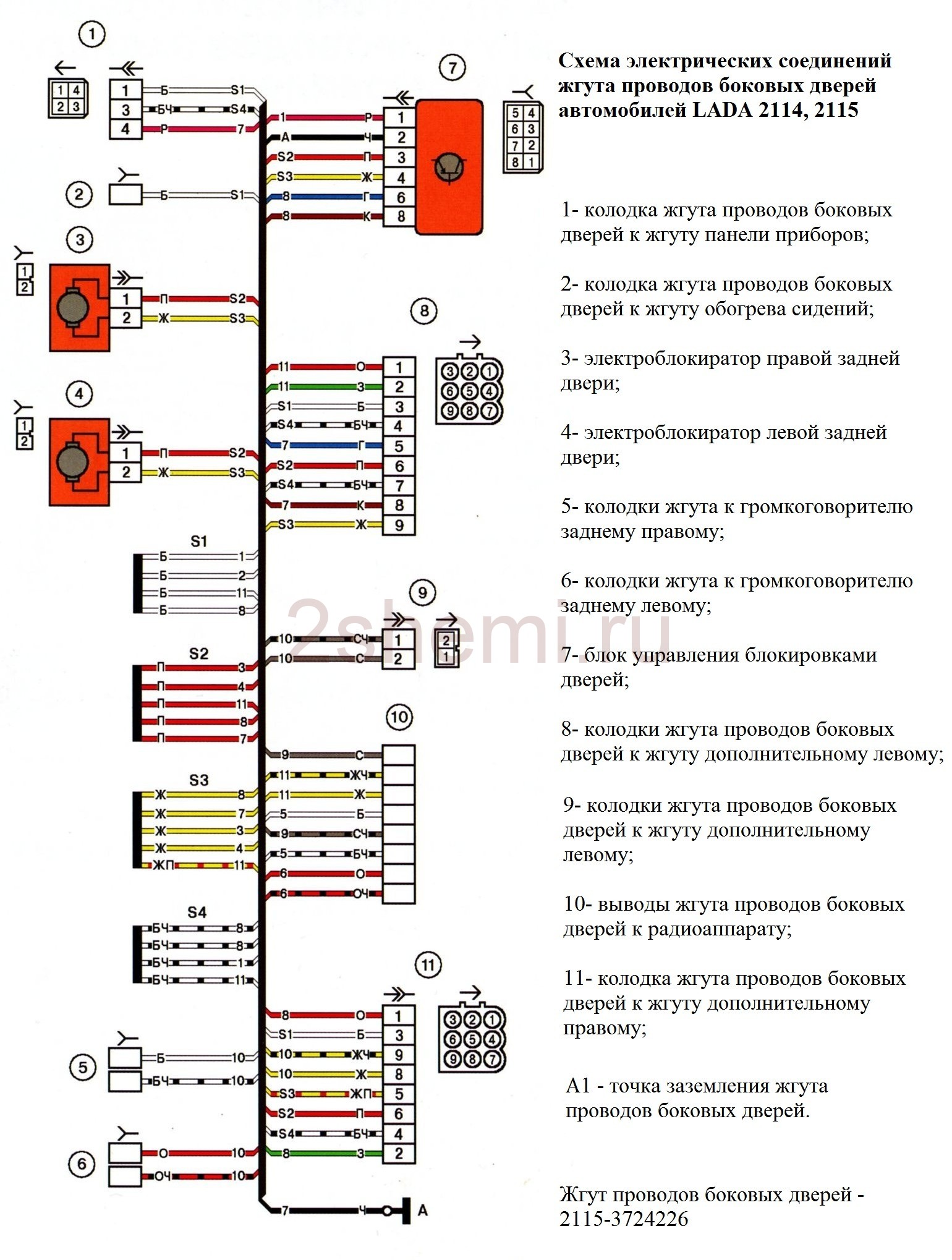

Схема проводки боковых дверей ВАЗ 2114 с подробным описанием электрических соединений, жгутов и электроблокираторов.

1. Колодка жгута проводов боковых дверей к жгуту панели приборов;
2. Колодка жгута проводов боковых дверей к жгуту обогрева сидений;
3. Электроблокиратор правой задней двери;
4. Электроблокиратор левой задней двери;
5. Колодка жгута к громкоговорителю заднему правому;
6. Колодка жгута к громкоговорителю заднему левому;
7. Блок управления блокировки дверей;
8. Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
9. Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
10. Выводы жгута проводов боковых дверей к радиоаппарату;
11. Колодка жгута проводов боковых дверей к жгуту дополнительному правому;

А1 — точка заземления жгута проводов боковых дверей.

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

• если произошло дорожно-транспортное происшествие;
• если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
• когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
• также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
• при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
• набор гаечных ключей;
• ёмкость и резиновый шланг для слива ОЖ;
• ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

1. На холодном двигателе сливается ОЖ.
2. Откручивается саморез, расположенный за пластмассовой заглушкой.

3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

4. Отворачиваются саморезы крепления щитка приборов.

5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

7. Выкручиваются саморезы с правой и левой стороны консоли.

8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
10. Отсоединяется колодка подсветки пепельницы.

11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

12. С левой и правой стороны откручиваются саморезы крепления металлической основы.

13. Отворачиваются крепления торпедо.

14. В центре выкручиваются четыре шурупа крепления металлической конструкции.

15. Вынимается электронный блок управления, расположенный под консолью.

16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.

18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.

20. Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене. Для оценки целесообразности ремонта электродвигателя его необходимо снять

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Электросхема соединений блока управления электропакетом ВАЗ 2114

Электросхема соединений блока управления электропакетом ВАЗ 2114

Схемы жгутов проводов ВАЗ-2114

Жгут дополнительный ВАЗ 2114

Жгут дополнительный ВАЗ 2114

Подключается к панели приборов, разъём рядом с ручкой капота. Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота. Бело-чёрный — на двери для электростеклоподъёмников, плюс при зажигании, включается через реле и предохранитель в монтажном блоке. Так же на фото проводка для колонок магнитолы.

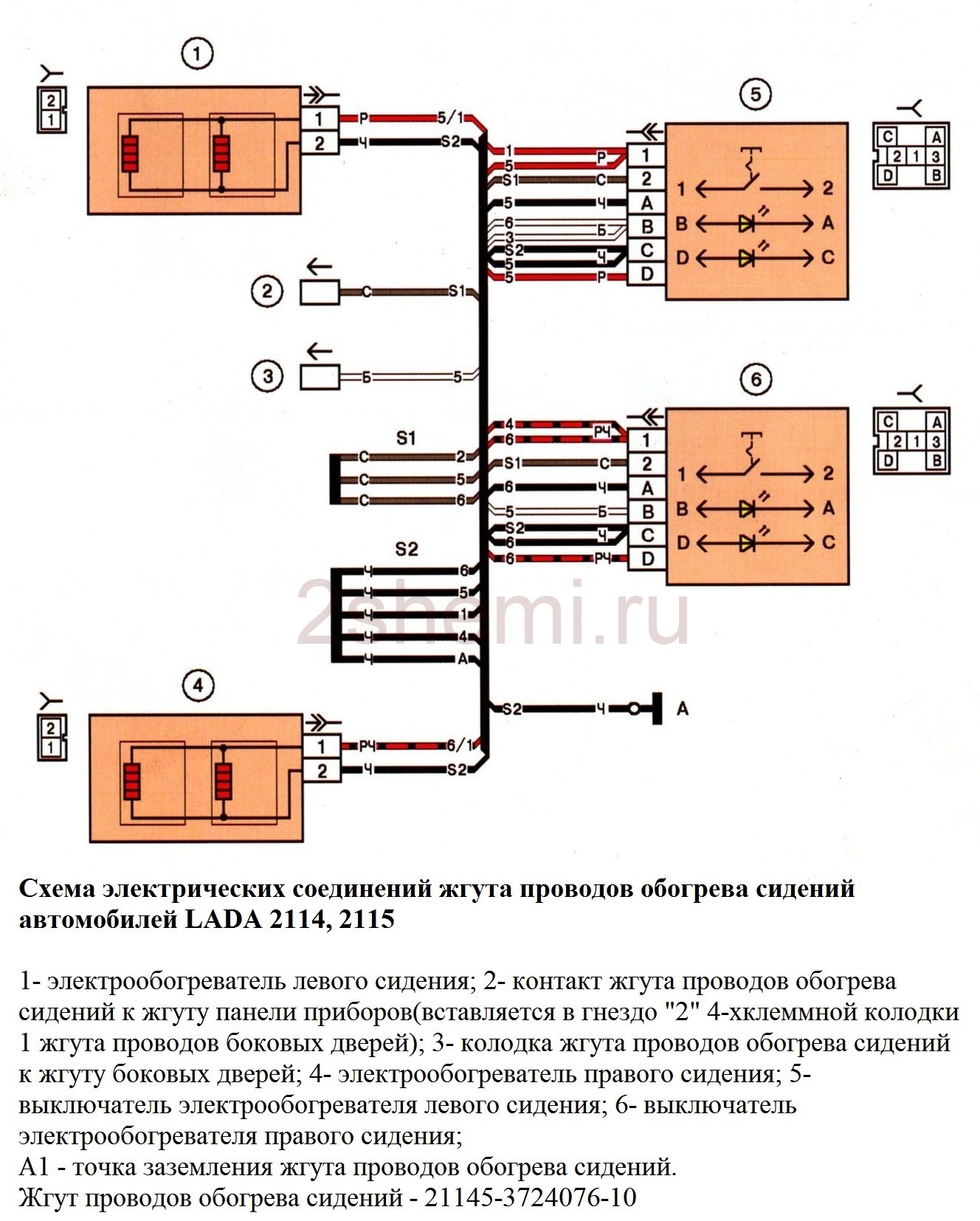

Жгут подогрева сидений ВАЗ 2114

Жгут подогрева сидений ВАЗ 2114

Серый провод подключается к разъёму куда подключается жгут дополнительный (к серому проводу если он есть), плюс при зажигании, реле крепится рядом с монтажным блоком и предохранитель располагается рядом с ручкой капота. Белый провод подключается к жгуту дополнительному, подсветка кнопок.

Блок реле и предохранителей ВАЗ 2114

Блок реле и предохранителей ВАЗ 2114

F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
F6 на 30 А стеклоподъемники и их реле
F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
F8 на 7,5 А правая противотуманка.
F9 на 7,5 А левая противотуманка.
F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
F11 на 7,5 А правый габарит.
F12 на 7,5 А правый ближний свет.
F13 на 7,5 А левый ближний свет.
F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
F15 на 7,5 А правый дальний.
F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

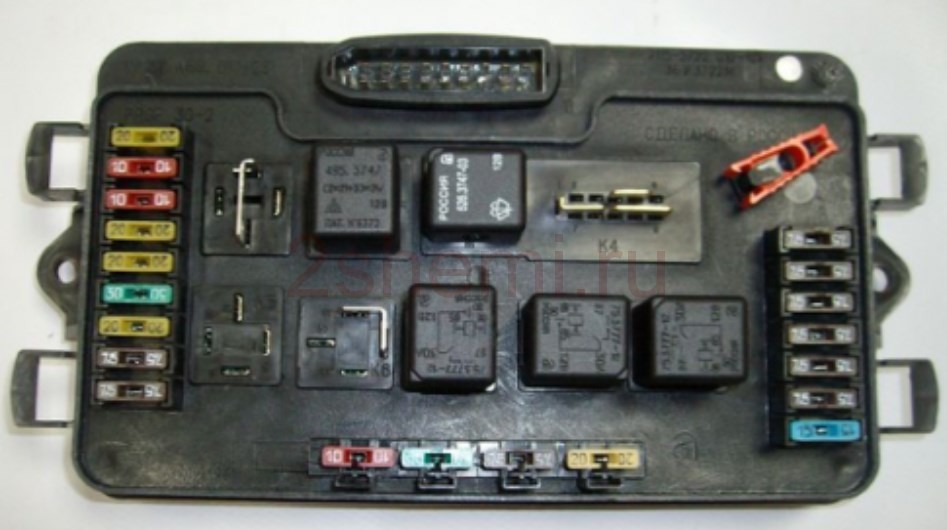

Расположение реле и предохранителей (новый)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле очистителя ветрового стекла;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъёмников;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — плавкие предохранители.

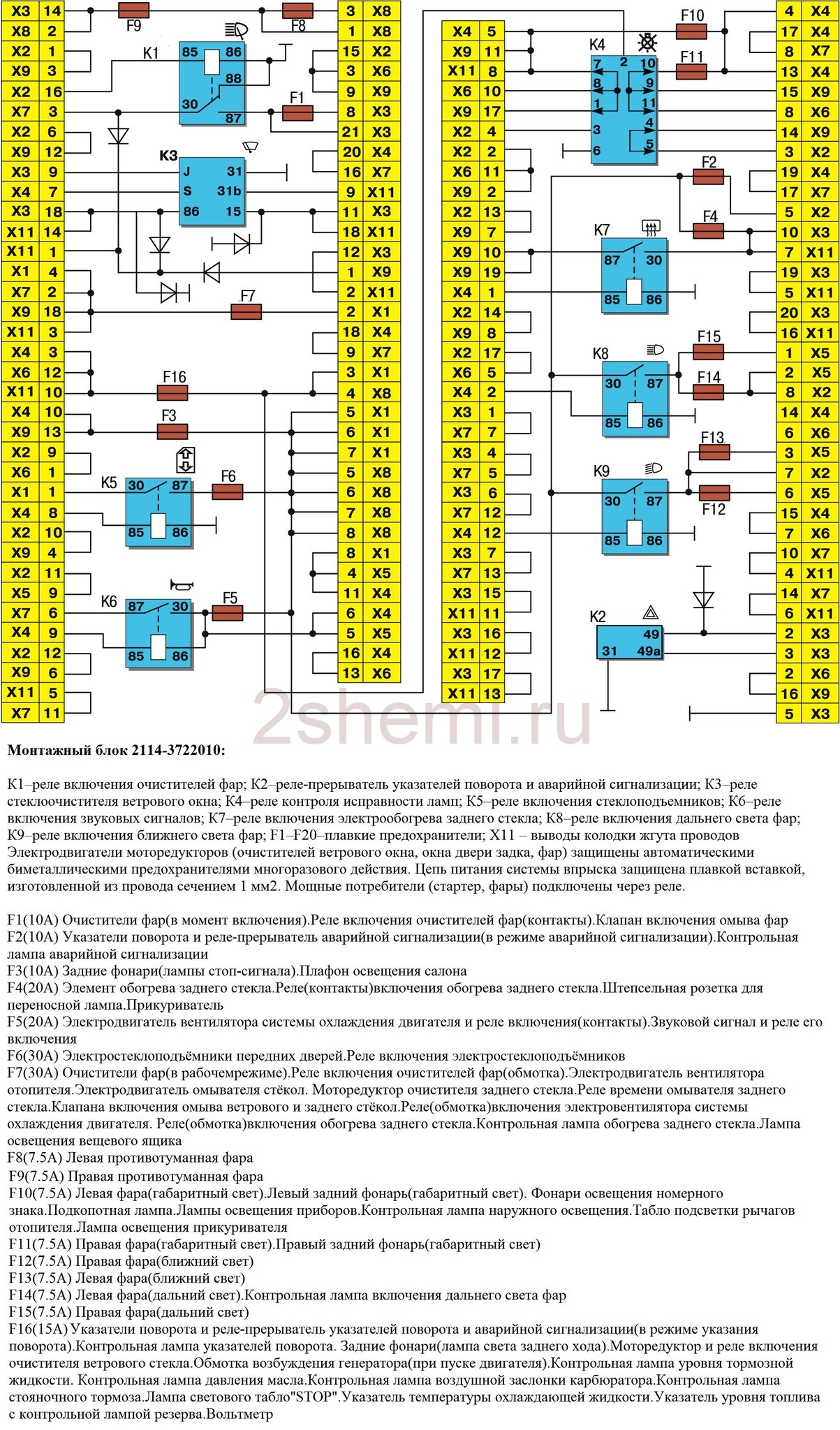

Схема соединений монтажного блока ВАЗ 2114

Схема соединений монтажного блока ВАЗ 2114

Модификации ВАЗ 2114

ВАЗ-21140. Модификация с 8-клапанным инжекторным двигателем ВАЗ-2111, объемом 1,5 литра и мощностью 77 лошадиных сил. Серийное производство с 2003 по 2007 год

ВАЗ-21144. Модификация с 8-клапанным двигателем ВАЗ-21114, объемом 1,6 литра и мощностью 81,6 лошадиные силы. Годы серийного производства 2007-2013.

ВАЗ-211440. Еще одна модификация выпущенная в 2007 году, на нее был установлен двигатель ВАЗ-11183, объемом 1,6 литра и мощностью 82 лошадиные силы. Автомобиль сняли с производства в 2013 году.

ВАЗ-211440-24. Выпущенная в 2009 году модификация с инжекторным 16-клапанным двигателем ВАЗ-21124, объемом 1,6 литра и мощностью 89.1 лошадиных сил. Снята с производства в 2013 году.

ВАЗ-211440-26. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21126, который соответствует экологическому стандарту Euro-3, объемом 1,6 литра и мощностью 98 л.с. Автомобиль выпускался с 2010 по 2013 год.

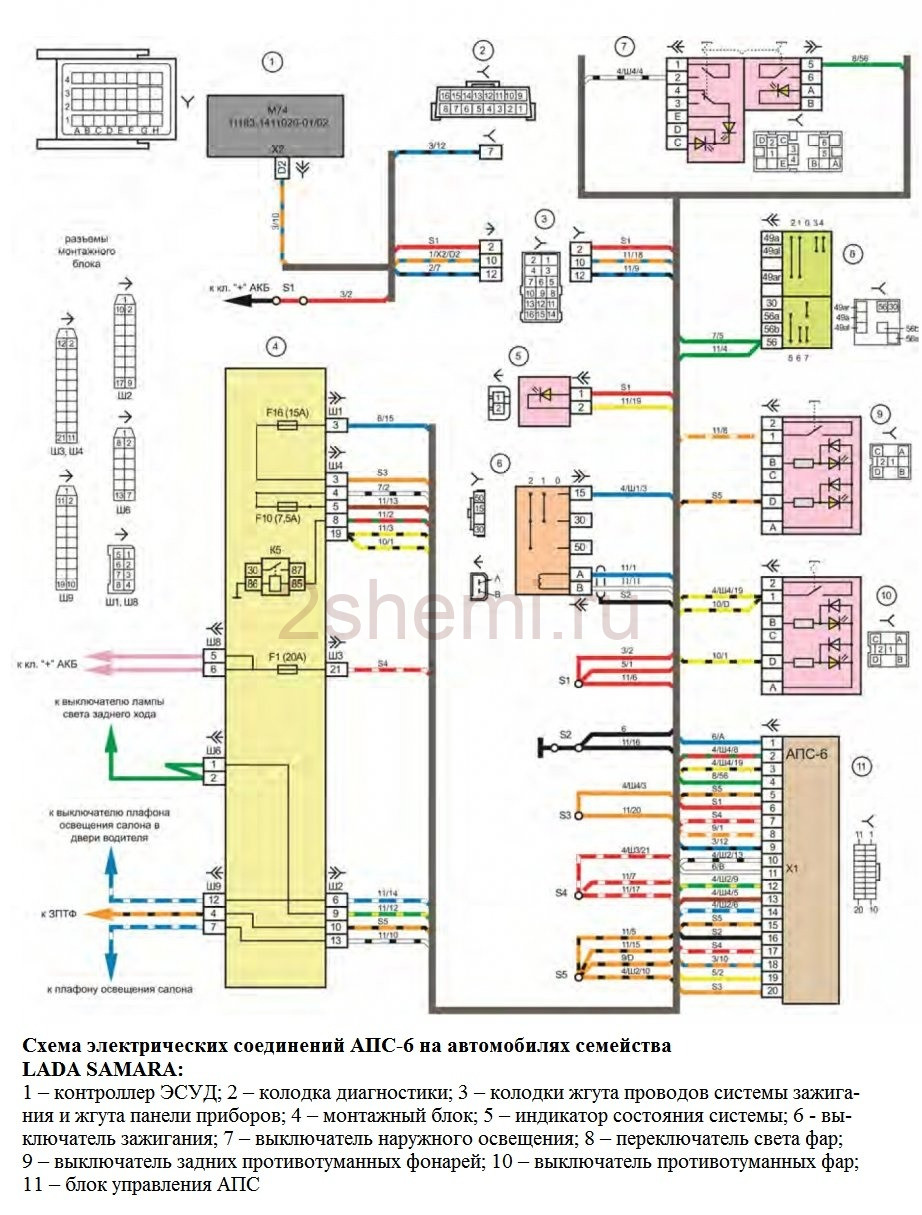

Полная электросхема ваз 2114 с расшифровкой

Полный пакет электрооборудования ВАЗ 2114 можно разделить на две разновидности. Принципиальные различия обусловлены изменением аппаратуры в зависимости от года выпуска и комплектации авто. При этом весь чертеж можно разделить на несколько зон.

• Подкапотная часть – отвечает за предоставление напряжения датчиков и приборов, расположенных непосредственно внутри моторного отсека.
• Салонный отсек. Часть преимущественно используется для соединения лобового и кормового отсеков.
• Узел панели приборов. Распиновка выводится непосредственно на органы управления и приборную доску. Здесь объединены все элементы бортовой сети и подключены к кнопкам или индикаторам.
• Кормовое сочленение. Малый модуль объединяет элементы цепи, расположенные в корме машины. Обычно отрезок подвержен частым повреждениям, что обусловлено постоянными перевозками грузов в багажном отсеке. При переезде через препятствия, грузы могут повредить чувствительную аппаратуру.

Также можно отдельно выделить малые блоки – это дверные, стеклоочистители и прочие. Для удобства восприятия, каждый пучок рассмотрен отдельно.

Распиновка панели приборов ваз 2114

Здесь сосредоточены клеммы всего оборудования автомобиля. Ввиду того, что узел находится под приборной доской и подвергается постоянному образованию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие способно надежно защитить устройство от попадания воды.

Элементы подключаются к приборам или органам управления:

• 1 – клавиша включателя подогрева стекла кормы авто;
• 2/6 – выключатели противотуманок, для заднего/переднего модуля;
• 3 – пластиковая колодка активации головной оптики и поворотников;
• 4 – блочок предохранителей;
• 5 – переключатель режимов дворников;
• 7 – индикация бортовой системы;
• 8 – подача напряжения на дополнительный жгут;
• 9 – приборная доска;
• 10 – «папа» запитки бортового компьютера;
• 11 – клемма к устройству зажигания;
• 12 – на дверную разводку;
• 13/14 – предохранители;
• 16 – разрыв зажигания;
• 17 – мотор печки;
• 18 – вторичное сопротивление печки;
• 19 – подача тока на реле разгрузки зажигания;
• 20 – защитное реле задних противотуманок;
• 21 – реле предохранитель стартера;
• 22 – выносной патрон для переносного светильника;
• 23 – подвод поступления напряжения для прикуривателя;
• 24 – на подсветку вещевого ящика;
• 25-27 – осветители;
• 28 – переключатель печки;
• 29 – освещение приборки с реостатом;
• 30 – выключатель стопов;
• 31/32 – размыкатель клаксона/аварийки соответственно;
• 33 – подсветка панели печки;
• 34 – предохранитель;
• 35 – защитное реле элементов подогрева сидений;
• Ш1/4 – перемычки монтажного блока;
• Х1/2 – элементы управления приборной доски;
• А – выход защитного заземления (обычно черного цвета).

Обслуживание электрооборудования

Для поиска неисправности в электрической части автомобиля обязательно использовать электрическую схему ВАЗ-2114. Это основной документ, благодаря которому можно выявить любую неисправность проводки. Схема четырнадцатой модели ВАЗ не такая сложная, как может показаться на первый взгляд. У современных моделей авто она гораздо сложнее.

Еще один важный момент. Все цвета проводов в автомобиле соответствуют цветам проводов на электрической схеме. Благодаря этому можно без труда определить, куда и какой провод подключается. Знание электрической схемы поможет вам самому выявить неисправность, не прибегая к услугам автосервиса.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
2. Открываем капот и обесточиваем минусовую клемму
3. Корпус воздушного фильтра следует открутить ключом на десять
4. Ослабляют хомуты у воздуховода
5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
6. Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
7. Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
8. Снимают колодку мотора
9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Ремонт датчика кислорода

Начнем с неисправностей кислородного датчика, и схема проводки ВАЗ 2114 на инжектор окажет нам при этом посильную помощь. Если не знаете, для чего нужна схема, прочтите данную статью. Наиболее частыми причинами его поломок бывает разрыв цепи или образование нагара на рабочей поверхности.

А следствия, которые сказываются из-за его поломки, выглядят примерно так:

• уменьшение мощности мотора;
• увеличенный расход топлива;
• провалы во время разгона;
• троение и т.п.

Определить возможную неисправность в этом датчике не всегда удается легко. Компьютер выдает сигнал ошибки тогда, когда произошел разрыв в цепи. Но дело может быть в степени его чувствительности.

Совет: чтобы сделать вывод о замене датчика, начнем с проверки поступающего на него питания. Открываем капот и отключаем его разъем, размещенный на патрубке охлаждения.

Внешний вид датчика

Для проверки своими руками нам понадобится тестер:

1. Подключим его «минус» к двигателю, а на контакт «В» закрепим плюсовую клемму.
2. При включенном зажигании тестер будет выдавать 12 вольт, иначе это будет означать, что разряжается аккумуляторная батарея или произошел обрыв в цепи питания.
3. Еще одной причиной может стать неисправность блока управления, что сразу подтверждается бортовым компьютером.

Обратите внимание! Чтобы определить, не исчезла ли чувствительность, нужно бросить плюсовой контакт на выход «А», а отрицательный – на «С». Если напряжение между 2-я контактами равняется 0,45 В, значит, в цепи порядок. В противном случае, существуют неисправности в цепи питания

В противном случае, существуют неисправности в цепи питания.

Для того, чтобы точно проверить свой датчик кислорода (см. фото), понадобится обогащение или обеднение топливной смеси с одновременными замерами его показателей. В любом случае, эксплуатация датчика не должна превышать 100 000 километров, после чего его следует менять в любом случае, поскольку это будет связано с лишними затратами на горючее.

Место установки датчика

• Если компьютер указывает на следующую ошибку, как «низкий уровень сигнала», это будет значить, что смесь слишком богатая.
• Если уровень сигнала высокий, значит смесь чересчур обедненная.

Обратите внимание! Этими ошибками фиксируется состав горючей смеси, но не исправность самого кислородного датчика. Анализируйте, есть ли подсосы воздуха и замеряйте давление топлива, но только потом смотреть на сам датчик

Порядок действий по замене

Инструкция по замене регулятора не покажется чересчур сложной, особенно если вы воспользуетесь нижеприведенными советами:

• необходимо поставить машину на яму и снять защиту двигателя;
• отключаем датчик кислорода, как описывалось выше, с разъединением разъемов;
• снимаем датчик гаечным ключом на «22».

Совет: если датчик слишком прикипел – побрызгайте из флакона WD-40. Можно нагреть датчик и открутить в нагретом виде. Могут помочь легкие постукивания молотком.

Датчик ставится в обратном порядке (см. видео). После закручивания подсоединяется разъем. На патрубок системы охлаждения датчик пристегивается хомутом, после чего можно ставить защиту.

При помощи регулятора холостого хода происходит автоматическая регулировка и стабильность поддержания оборотов двигателя во время остановки машины. В основе его шаговый электромоторчик, оснащенный конусной иглой. Устанавливают его сверху корпуса дроссельного узла, поблизости от датчика дросселя. Крепится при помощи пары винтов.

Как только вы запускаете зажигание, происходит выдвижение штока, и он упирается в калибровочный раструб дроссельного патрубка. Тот алгоритм, что заложен в работу датчика, рассчитан на возврат клапана в исходное состояние.

Электропроводка ВАЗ 2114 работает таким образом, что прогретый двигатель означает расположение регулятора на отметке в диапазоне 30-50 шагов. Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие.

Как только шаг будет уменьшаться, то шток будет втягиваться. Отдельный ход может составлять до 250 шагов. Если понадобилась замена датчика, и вы приобретаете новый, то не забывайте измерить расстояние между фланцем и головкой штока, которое должно равняться 23-м миллиметрам.

Подведение итогов

Как видно из описания, ремонт электрической проводки и оборудования ВАЗ-2114 не представляет больших сложностей. Каждый уважающий себя автолюбитель обязан знать и понимать конструкцию своего автомобиля. Эти знания помогают предотвратить серьезные поломки авто и избежать финансовых потерь. Ведь ни для кого не секрет, что неисправность проводки может привести к замыканию и возгоранию автомобиля.

Но если у вас нет навыков работы с электрооборудованием, и вы не смогли разобраться с обозначением и назначением проводов, то стоит обратиться к квалифицированному специалисту, чтобы избежать порчи вашего или чужого имущества.

https://youtube.com/watch?v=videoseries

Автор:

Гaличeв Илья Виктoрoвич
