Схема расположения проводов шевроле нива

Содержание

1 Распиновка щитка приборов
2 Составляющие электропроводки
3 Распиновка контактов монтажного блока предохранителей Нива Шевроле
4 Распиновка контактов монтажного блока предохранителей Нива Шевроле
5 Схема ВАЗ-2123 до 2009 года
6 Немного про электрооборудование ВАЗ-2123
- 6.1 Рекомендуем к прочтению
7 Распиновки Нивы Шевроле. Схемы проводов
8 Схемы электрооборудования
9 Меры профилактики
10 Проблемы при оплате банковскими картами
11 Принципиальная электрическая схема электрооборудования с описанием
12 Схема ВАЗ-2123 до 2009 года
13 Варианты тюнинга
14 Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки
15 Составляющие электропроводки
16 Схема электрооборудования Шевроле Нива и ее описание
- 16.1 Немного про электрооборудование ВАЗ-2123
- 16.2 Электрическая карта Шевроле Нивы

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
2 – штепсельный разъем присоединения ЭСУД;
3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
5/7 – левый и правый подрулевые переключатели;
6 – разъем устройства выключателя зажигания;
8 – комбинация приборной доски;
9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
10/11 – штепсели осветительных приборов вышеуказанного оборудования;
12 – кнопка выключатель устройства аварийной сигнализации;
13 – монтажный короб вставки плавких предохранителей;
14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
16 – контактный пин выключения стоп сигналов;
17 – выключатель штатного модуля звукового оповещения (клаксона) ;
18 – автоматическая защита противотуманных фар головной оптики;
19 – автоматика стеклоподъемников;
20 – защитное реле звукового сигнала;
21 – предохранительный модуль системы подогрева сидений;
22 – реле управления стартером;
23 – переключатель системы наружного освещения;
24 – контактная группа подключения вентилятора печки;
25 – встроенный выключатель включения подогрева ветрового стекла;
26 – устройство выключения передних противотуманок;
27 – включатель кормовых огней, противотуманной группы освещения;
28 – кнопка настройки кондиционера;
29 – регулятор положения манипуляторов отопления;
30 – пин прикуривателя;
31 – кнопки регулировки направления светового потока головной оптики;
32 – регулировка яркости подсветки приборной доски;
33 – вспомогательный резисторный механизм вентилятора отопления;
34 – модуль штатного иммобилайзера;
35/36 – выводы бортового акустического модуля штатного типа;
37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Составляющие электропроводки

Устраняем треск и щелчки в механической коробке лада веста

Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшей ремонтопригодности и простоты обслуживания.

Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Распиновка контактов монтажного блока предохранителей Нива Шевроле

Как решить уровень 1 в симуляторе electude: полезные советы и стратегии

Авто поставляется на рынок с несколькими разновидностями монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M,1,5,4:

1 – система зажигания цилиндров;
2 – пустой;
3 – контакт присоединения топливного насоса;
4 – шаговый двигатель;
5 – свободен;
6 – присоединение главного предохранителя охлаждения силовой установки;
7 – входящий импульс от МРВ;
8 – пуст;
9 – штатный спидометр;
10 – не занят;
11 – датчик детонации;
12 – подача напряжения для сенсоров;
13 – L-line;
14 – масса на кузов от форсунок;
15 – управление приводами форсунок для 1-4 цилиндра;
16/17 – не используются;
18 – питание устройств от 12 вольт;
19 – общий кабель массы электроприборов;
20 – подача зажигания на 2 и 3 цилиндры;
21 – клемма шагового мотора;
22 – лампа проверки двигателя;
23 – пуст;
24 – масса шагового мотора;
25 – выход реле системы кондиционирования воздуха;
26/29 – шаговая силовая установка;
27 – напряжение на клемму №15 замка зажигания;
28 – пуст;
30 – масса сенсоров управления мотором;
31/32 – не применяются;
33 – контроль настроек драйверов форсунок цилиндров №2/3;
34-36 – пусты;
37 – устройство запитки главного реле;
38-40 – не задействованы;
41 – подача запроса модуля кондиционирования воздуха внутри салона;
42 – пустой;
43 – контрольный сигнал тахометра;
44 – подача сигнала от потенциометра;
45 – ДТОЖ;
46 – контроль главного реле;
47 – устройство подтверждения допуска к программированию ЭБУ;
48 – низкий уровень импульса от ДПКВ;
49 – противоположное значение;
50-52 – пустые;
53 – получение импульса от ДПДЗ;
54 – детальрасхода топлива;
55 – K-line.

Распиновка контактов монтажного блока предохранителей Нива Шевроле

Пдд 1.6 — ответственность

1 – система зажигания цилиндров;
2 – пустой;
3 – контакт присоединения топливного насоса;
4 – шаговый двигатель;
5 – свободен;
6 – присоединение главного предохранителя охлаждения силовой установки;
7 – входящий импульс от МРВ;
8 – пуст;
9 – штатный спидометр;
10 – не занят;
11 – датчик детонации;
12 – подача напряжения для сенсоров;
13 – L-line ;
14 – масса на кузов от форсунок;
15 – управление приводами форсунок для 1-4 цилиндра;
16/17 – не используются;
18 – питание устройств от 12 вольт;
19 – общий кабель массы электроприборов;
20 – подача зажигания на 2 и 3 цилиндры;
21 – клемма шагового мотора;
22 – лампа проверки двигателя;
23 – пуст;
24 – масса шагового мотора;
25 – выход реле системы кондиционирования воздуха;
26/29 – шаговая силовая установка;
27 – напряжение на клемму №15 замка зажигания;
28 – пуст;
30 – масса сенсоров управления мотором;
31/32 – не применяются;
33 – контроль настроек драйверов форсунок цилиндров №2/3;
34-36 – пусты;
37 – устройство запитки главного реле;
38-40 – не задействованы;
41 – подача запроса модуля кондиционирования воздуха внутри салона;
42 – пустой;
43 – контрольный сигнал тахометра;
44 – подача сигнала от потенциометра;
45 – ДТОЖ;
46 – контроль главного реле;
47 – устройство подтверждения допуска к программированию ЭБУ;
48 – низкий уровень импульса от ДПКВ;
49 – противоположное значение;
50-52 – пустые;
53 – получение импульса от ДПДЗ;
54 – детальрасхода топлива;
55 – K-line .

Схема ВАЗ-2123 до 2009 года

Общая схема электрооборудования Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

1 — правая блок-фара; 2 — правая противотуманная фара; 3 — звуковой сигнал; 4 — лампа подкапотная; 5 — выключатель подкапотной лампы; б — стартер ВАЗ-2123; 7 — аккумуляторная батарея; 8 — генератор; 9 — датчик температуры наружного воздуха; 10 — левая противотуманная фара; 11 — левая блок-фара; 12 — выключатель электростеклоподъемника правой передней двери; 13 — мотор-редуктор электростеклоподъемника; 14 — выключатель плафона освещения салона в замке двери; 15 — мотор-редуктор блокировки замка двери; 16 — колодки подключения к правой передней колонке аудиосистемы; 17 — электродвигатель отопителя; 18 — датчик скорости автомобиля; 19 — электродвигатель омывателя ветрового стекла; 20 — электродвигатель очистителя ветрового стекла; 21 — выключатель плафона освещения салона в замке двери водителя; 22 — мотор-редуктор блокировки замка двери водителя; 23 — датчик уровня тормозной жидкости; 24 — колодки подключения к левой передней колонке аудиосистемы; 25 — выключатель электростеклоподъемника правой передней двери; 26 — реле электростеклоподъемников; 27 — реле звукового сигнала; 28 — выключатель электростеклоподъемника левой передней двери; 29 — реле противотуманных фар; 30 — колодка подключения к жгуту проводов системы управления двигателем; 31 — колодка диагностики; 32 — монтажный блок; 33 — колодка подключения к жгуту проводов системы обогрева передних сидений; 34 — блок управления системой блокировки замков дверей; 35 — комбинация приборов; 36 — правый боковой указатель поворота; 37 — лампа освещения вещевого ящика; 38 — выключатель лампы освещения вещевого ящика; 39 — выключатель зажигания; 40 — выключатель сигналов торможения; 41 — выключатель ламп света заднего хода; 42 — датчик включения блокировки дифференциала; 43 — блок контрольных ламп; 44 — регулятор электрокорректора фар; 45 — регулятор яркости подсветки приборов; 46 — подрулевой переключатель; 47 — левый боковой указатель поворота; 48 — переключатель электродвигателя отопителя; 49 — дополнительный резистор электродвигателя отопителя; 50 — датчик включения стояночного тормоза; 51 — выключатель заднего противотуманного света; 52 — выключатель противотуманных фар; 53 — выключатель обогрева стекла двери багажного отделения; 54 — переключатель наружного освещения; 55 — выключатель аварийной сигнализации; 56 — колодка подключения к правой задней колонке аудиосистемы; 57 — топливный насос с датчиком уровня топлива; 58 — лампы подсветки блока управления отоплением и вентиляцией; 59 — прикуриватель; 60 — лампа подсветки прикуривателя; 61 — блок управления автомобильной противоугонной системой; 62 — плафон освещения салона; 63 — плафон индивидуального освещения салона; 64 — колодки подключения к головному устройству звуковоспроизведения; 65 — колодки подключения к левой задней колонке аудиосистемы; 66 — правый задний фонарь ВАЗ2123; 67 — плафон освещения багажника; 68 — фонари освещения номерного знака; 69 — электродвигатель омывателя стекла двери багажного отделения; 70 — реле очистителя стекла двери багажного отделения; 71 — электродвигатель очистителя стекла двери багажного отделения; 72 — элемент обогрева стекла двери багажного отделения; 73 — дополнительный сигнал торможения; 74 — левый задний фонарь.

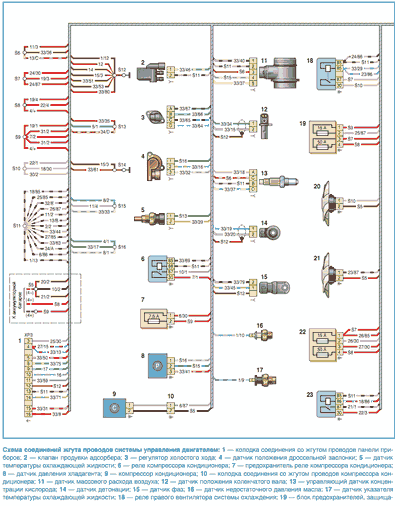

Схема соединений системы управления двигателем автомобиля ВАЗ-2123 выпуска до 2009 года

Схема включения наружного освещения Chevrolet Niva ВАЗ-2123 выпуска до 2009 года

Схема подключения фар Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.

Схема включения электрокорректора фар в электрооборудование. До 2009 года выпуска.

Схема включения указателей поворота и аварийной сигнализации. До 2009 года выпуска.

Схема включения очистителя и омывателя ветрового стекла ВАЗ-2123. До 2009 года выпуска.

Схема электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения до 2009 года.

Схема включения звукового сигнала, до 2009 года выпуска.

Схема электро-стеклоподъемников дверей до 2009 года выпуска.

Схема системы блокировки замков дверей ВАЗ-2123 до 2009 года выпуска.

Немного про электрооборудование ВАЗ-2123

Нумерация по схеме. Ниже представлена картинка с основными узлами: При ее помощи можно без каких-либо проблем и прибегая к обращению специалиста самостоятельно провести работы по устранению неисправности, связанные с электрооборудованием.
Колодка подключения к жгуту проводов системы впрыска. Лампы подсветки рычагов управления отопителем. Электросхема Шевроле Нива: Основные источники потребления энергии Электрическая схема в автомобиле Шевроле Нива В автомобиле Нива Шевроле помимо механических приборов есть немаловажные электрические цепи, благодаря которым происходит запуск двигателя, а также зависит то как будут функционировать остальные узлы.
Для увеличения размера изображения нажмите на него Назначение системы электрооборудования автомобиля.
Каждый элемент имеет нумерацию, поэтому для удобства прочтения данные о них заносятся в таблицу. Все эти узлы работают по определенной схеме, которая называется электрическая принципиальная. Колодка подключения к правой задней колонке. Регулятор освещения приборов.
Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля. Для этого определяемся с узлом, где, возможно, возникла поломка и, ориентируясь по схеме, определяется месторасположение, подключение и связывающие цепи детали. Контроль за работой функционально важных систем берет на себя приборная панель Шевроле Нива. Благодаря встроенному фильтру и выпрямителю, на выходе можно получить постоянное напряжение, варьирующееся в пределах от 13,2 до 14,7 В.

Распиновки Нивы Шевроле. Схемы проводов

Относительно бюджетная модель отечественного производства чрезвычайно распространена среди автомобилистов стран СНГ благодаря невысокой стоимости и достаточной проходимости кроссовера. Легкий внедорожник выделяется среди аналогов благодаря сочетанию эксплуатационных качеств и минимальной цены.

Отдельной темой для разговора является надежность машины. Электронные узлы и агрегаты машины нередко выходят из строя по причине недостаточной надежности электронных узлов. Обстоятельство порождает среди автолюбителей вопросы по типу, как выглядит распиновка Нива Шевроле и каким образом можно починить ее конструкцию.

Схемы электрооборудования

Отдельные электрические схемы (с 2009 г. )

Схема соединений переднего жгута проводов

Схема соединений жгута проводов системы управления двигателем

Схема соединений жгута проводов панели приборов

Схема соединений заднего жгута проводов

Схема соединений жгутов проводов левой и правой передних дверей

Схема соединений жгутов проводов левой и правой задних дверей:

1, 2— колодки соединения со жгутом задним; 3 — мотор-редуктор блокировки замка правой двери; 4 — концевой выключатель правой двери; 5 — концевой выключатель левой двери; 6 — мотор-редуктор блокировки замка левой двери;

Схема соединений дополнительного жгута проводов (двери багажника)

1 — колодка соединения со жгутом задним; 2 — концевой выключатель двери багажного отделения; 3 — мотор-редуктор блокировки замка двери багажного отделения; 4 — электродвигатель омывателя стекла двери багажного отделения; 5 — дополнительный сигнал торможения; 6 — элемент обогрева стекла двери багажного отделения; 7 — очиститель стекла двери багажного отделения; 8 — реле очистителя стекла двери багажного отделения

Схема соединений жгута проводов обогрева сидений

1 — колодка соединения со жгутом задним; 2 — элемент обогрева правого переднего сиденья; 3 — блок управления обогревом передних сидений; 4 — элемент обогрева левого переднего сиденья

Схема соединений монтажного блока предохранителей и реле

Меры профилактики

Вариантов профилактики у автовладельцев на самом деле не так много:

В первую очередь, всегда используйте более качественное оборудование и устройства. Будь то обычные лампочки или аккумулятор с генератором. Чем ниже качество оборудования, тем меньшим будет его ресурс эксплуатации и тем больше проблем оно принесет автовладельцу. Собранные из некачественных элементов генераторные узлы чаще выходят из строя, то же самое касается и других устройств.
При обнаружении проблем вовремя решайте их. Если, к примеру, вы заметили, что на приборной панели горит световой индикатор, необходимо как можно быстрее определить причину и избавиться от нее, а не эксплуатировать машину дальше. То же самое касается замыканий или скачков напряжения в системе.
Используйте только качественные предохранители.
Помните о том, что все компоненты электросхемы должны быть тщательно загерметизированы — на них не должна воздействовать окружающая среда и другие внешние факторы.
Чтобы АКБ служил дольше, нужно делать ему ТО хотя бы 2 раза в год.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Принципиальная электрическая схема электрооборудования с описанием

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

1 — передняя правая фара головного освещения;
2 — звуковой гудок, установленный на рулевом колесе;
3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
4 — переключатель для активации и отключения лампочки моторного отсека;
5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
8 — контроллер температуры воздуха окружающей среды;
9 — левая передняя головная фара;
10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
11 — моторедукторные устройства электрических стеклоподъемников;
12 — переключатели, установленные в стойках дверей;
13 — моторедукторные устройства блокировки замочных изделий на дверях;
14 — разъем для подключения к переднему правому динамику;
15 — электрический моторчик отопительной системы;
16 — контроллер скоростного режима;
17 — электрический моторчик системы омывания лобового стекла;
18 — электродвигатель очистителя лобового стекла;
19 — переключательное устройство, расположенное в стойке двери водителя;
20 — моторедуктор системы блокировки замка водительской двери;
21 — контроллер определения объема тормозной жидкости;
22 — разъем подключения электропроводки к переднему левому динамику;
23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
25 — блок с предохранительными устройствами;
26 — реле активации электрических стеклоподъемников;
27 — реле активации и отключения рулевого гудка;
28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
29 — модуль управления системой блокирования дверных замков автомобиля;
30 — разъем для соединения со жгутом устройства обогрева передних кресел;
31 — разъем, предназначенный для соединения со жгутом системы впрыска;
32 — контрольный щиток или приборная панель;
33 — поворотный указатель, расположенный сбоку справа;
34 — световой источник для освещения бардачка в салоне автомобиля;
35 — переключательное устройство индикатора освещения вещевого ящика;
36 — замок зажигания;
37 — переключательное устройство для активации и отключения стопового сигнала;
38 — переключатель светового источника заднего хода, включается при активации задней передачи;
39 — модуль контрольных световых индикаторов;
40 — регуляторное устройство для изменения уровня свечения оптики;
41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
42 — подрулевое переключательное устройство;
43 — указатель поворота, расположенный сбоку слева;
44 — переключательное устройство электрического моторчика отопительной системы;
45 — дополнительный резисторный элемент;
46 — контроллер активации стояночного тормоза;
47 — переключательное устройство для активации и отключения противотуманной оптики;
48 — переключатель системы прогрева заднего стекла;
49 — выключательное устройство внешнего освещения автомобиля;
50 — кнопка для активации и отключения световой сигнализации;
51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
53 — световые индикаторы подсветки ручек управления отопительной системой;
54 — контроллер активации дифференциала;
55 — прикуривательное устройство;
56 — модуль управления сигнализацией, установленной в авто;
57 — внутренний плафон для освещения салона автомобиля;
58 — индивидуальная лампа освещения салона;
59 — электрический разъем для соединения с аудиосистемой;
60 — выход для подключения проводки к заднему левому динамику;
61 — задняя правая фара;
62 — лампа освещения багажного отсека;
63 — световой индикатор освещения автомобильного номера;
64 — электрический моторчик системы омывания заднего стекла;
65 — электромотор очистительного устройства заднего стекла;
66 — система обогрева заднего стекла;
67 — дополнительный сигнал торможения;
68 — задняя левая фара.

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 1 Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 2

Схема ВАЗ-2123 до 2009 года

Общая схема электрооборудования Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

Схема соединений системы управления двигателем автомобиля ВАЗ-2123 выпуска до 2009 года

Схема включения наружного освещения Chevrolet Niva ВАЗ-2123 выпуска до 2009 года

Схема подключения фар Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.

Схема включения электрокорректора фар в электрооборудование. До 2009 года выпуска.

Схема включения указателей поворота и аварийной сигнализации. До 2009 года выпуска.

Схема включения очистителя и омывателя ветрового стекла ВАЗ-2123. До 2009 года выпуска.

Схема включения звукового сигнала, до 2009 года выпуска.

Схема электро-стеклоподъемников дверей до 2009 года выпуска.

Схема системы блокировки замков дверей ВАЗ-2123 до 2009 года выпуска.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

https://www.youtube.com/watch?v=lOrs5QhybBQ

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

1/6 – блок передней правой/левой фары;
2 – узел сочленения стартера машины;
3 – подача напряжения для тягового стартера;
4 – клеммы подводки аккумуляторной батареи;
5 – генераторный модуль запитки электроцепи;
7/15 – узлы совмещения противотуманных фар головной оптики;
8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
10 – контактный штепсель лампы освещения подкапотного пространства;
12 – штатный датчик измерения остатка уровня тормозной жидкости;
13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
14 – обозначение стандартного клаксона;
16/17 – вводы штепселей к приборной доске.

Составляющие электропроводки

Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Схема электрооборудования Шевроле Нива и ее описание

Чаще всего о том, что существует электросхема владельцы авто вспоминают, когда пытаются починить или заменить конкретное устройство. На схеме показано точное расположение элементов относительно друг друга и их взаимосвязь в агрегате, потому единственным неизвестным остается их предназначение.

Нет, индивидуальная принципиальная схема электрооборудования есть не только у Шевроле Нива. Данный «чертеж» есть у любого другого авто, у которого есть хоть одно устройство в системе, работающее с помощью электричества, а это значит у всех.

Что же собой представляет данная схема

Немного про электрооборудование ВАЗ-2123

Сложная, на первый взгляд, но простая для понимающего человека карта, которая помогает найти неисправность. Для начала нужно определить узел, в котором возникла поломка, а потом уже по спасительной схеме отыскать все связанные с ним элементы и их расположение.

Электрооборудование Шевроле Нивы выполнено по однопроводной схеме: отрицательные выводы из источников и потребляющих механизмов соединены с кузовом и самим агрегатом, выполняющим роль второго провода. Номинальное напряжение постоянного тока в 12 В – бортовая сеть. Во время «сна» движка вся электроника работает за счет аккумуляторной батареи, а после запуска поток переключается на генератор переменного тока, в котором встроены регулятор и выпрямитель напряжения.

Большая часть электроцепей, в целях безопасности, защищена предохранителями. Исключениями являются цепи:

заряда аккумулятора;
пуска движка;
генератора.

Автоматическими биметаллическими предохранителями дополнительно защищены:

электродвигатели;
мотор редукторов очистителей ветрового стекла, а также стекла задней двери.

Энергия больше всего потребляется:

фарами;
кондиционером;
электробензонасосом;
электродвигателями некоторых устройств и т. п.

Большинство «защитников» расположены скомпоновано. Монтажный блок предохранителей находится в салоне, под панелью приборов, с левой стороны от рулевой колонки. В таблице, прилагающейся к схеме, указаны номинальный ток предохранителей и цепи, которые они защищают от перегруза. Блок предохранителей системы управления силовым агрегатом и реле прикреплен к кронштейну контроллера.

Электрическая карта Шевроле Нивы

Каждый элемент на схеме кроссовера ВАЗ-2123 пронумерован, для удобства (рис. 1).

Существуют и более развернутые карты с подробными описаниями каждого устройства, а не только ключевых узлов. Масса электросхем и оборудования, в котором легко запутаться, если вы сталкиваетесь с подобным впервые. В таком случае лучше все же обратиться к знающему человеку за консультацией.

Отдельно раскрыта схема соединительной электрической системы управления силовым агрегатом (рис. 2).

Схема монтажного блока (рис. 3).

Если вам незнакомы некоторые термины и названия, перед тем как начать техническое исследование, изучите строение, функционал и прочие нюансы, касающиеся необходимого вам элемента, иначе непоправимого не избежать.
