Как вынуть провода из соединительной колодки (фишки) электропроводки автомобиля

Обзор штекера антенны автомагнитолы

Штекер антенны состоит из двух частей — внешней и внутренней. Внешняя часть представляет собой металлическую оболочку, которая защищает внутренние контакты от влаги и повреждений. Внутренняя часть содержит контактные пины, которые соединяются с соответствующими контактами антенны.

Разборка штекера антенны может потребоваться, если необходимо проверить контакты на целостность, очистить их или заменить. Для разборки следует аккуратно открутить или выдвинуть внешнюю оболочку штекера, чтобы получить доступ к контактам внутри. При разборке необходимо быть осторожными, чтобы не повредить как внешнюю оболочку, так и контакты.

После разборки штекера антенны можно осмотреть контакты на предмет загрязнений или повреждений. Если контакты замусорены, их следует аккуратно очистить от пыли или окислов с помощью специальных средств или изопропилового спирта. В случае повреждений или износа контактов рекомендуется заменить внутреннюю часть штекера.

При сборке штекера антенны необходимо убедиться, что контакты корректно соединены с антенной и что внешняя оболочка надежно закреплена на месте

Важно не допустить деформации оболочки при сборке, чтобы обеспечить надежное соединение и защиту контактов

В основном, штекеры антенн у автомагнитол являются стандартными и совместимыми между разными моделями и производителями. Однако перед разборкой штекера рекомендуется убедиться в его типе и совместимости с автомагнитолой, чтобы избежать проблем при подключении антенны и потенциальной поломки.

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

1. Вставляем расправленный и зачищенный провод в коннектор.
2. “Вилку” вводим в подходящий разъем “Обжимника”.
3. Придавить нажимной механизм до характерного звука и обжать провод (ножи коннектора правильно обжимают 8 жил витых проводов).
4. Достать из “Клещей” готовый к эксплуатации кабель.

Доброе время суток, дорогие посетители! Я тут вспомнил, что я еще не писал о том, как обжать сетевой кабель и чем его можно обжать. Что такое сетевой кабель, думаю вы знаете. Это кабель, по которому вы скорее всего получаете интернет, соединяете компьютер с роутером или же два компьютера напрямую, просто подключив сетевой кабель к сетевым картам двух компьютеров.

И вы наверное знаете, что сетевой кабель продается без коннекторов. Коннекторы, это такая штука на конце сетевого кабеля, которая подключается в сетевую карту, роутер и т. д. Почему так? А представляете, какие дыры нужно бы было сверлить, что бы пропихнуть коннектор :). А так, прокладывается сетевой кабель и после этого на нем обжимаются коннекторы RJ-45, все очень удобно и продумано. Ну вот мы и подошли к тому, что сетевой кабель нужно обжимать, это значит, что нужно одеть на кабель коннектор и зафиксировать его.

У меня как раз есть сетевой кабель, несколько коннекторов RJ-45, специальный инструмент и телефон, на который я буду все это фотографировать, для того, что бы моя инструкция была понятной, и вы быстро научились обжимать витую пару.

Демонтаж контактов разъёмов питания

Начнём с разъёмов, через которые питание поступает к материнской плате ПК и через которые текут наиболее значительные токи.

Вот так выглядит отдельный контакт разъёма питания материнки. Чтобы вынуть его из корпуса разъёма, нужно поджать внутрь усики-защёлки, которые надёжно удерживают каждый контакт внутри своей ячейки.

Для демонтажа контактов этого разъёма, предлагаю изготовить самое простое приспособление из скобки от степлера.

Для его изготовления нужно сначала распрямить скобку, а потом согнуть её строго пополам. Внутренние края нужно немного подпилить надфилем, чтобы этим приспособлением стало удобнее пользоваться.

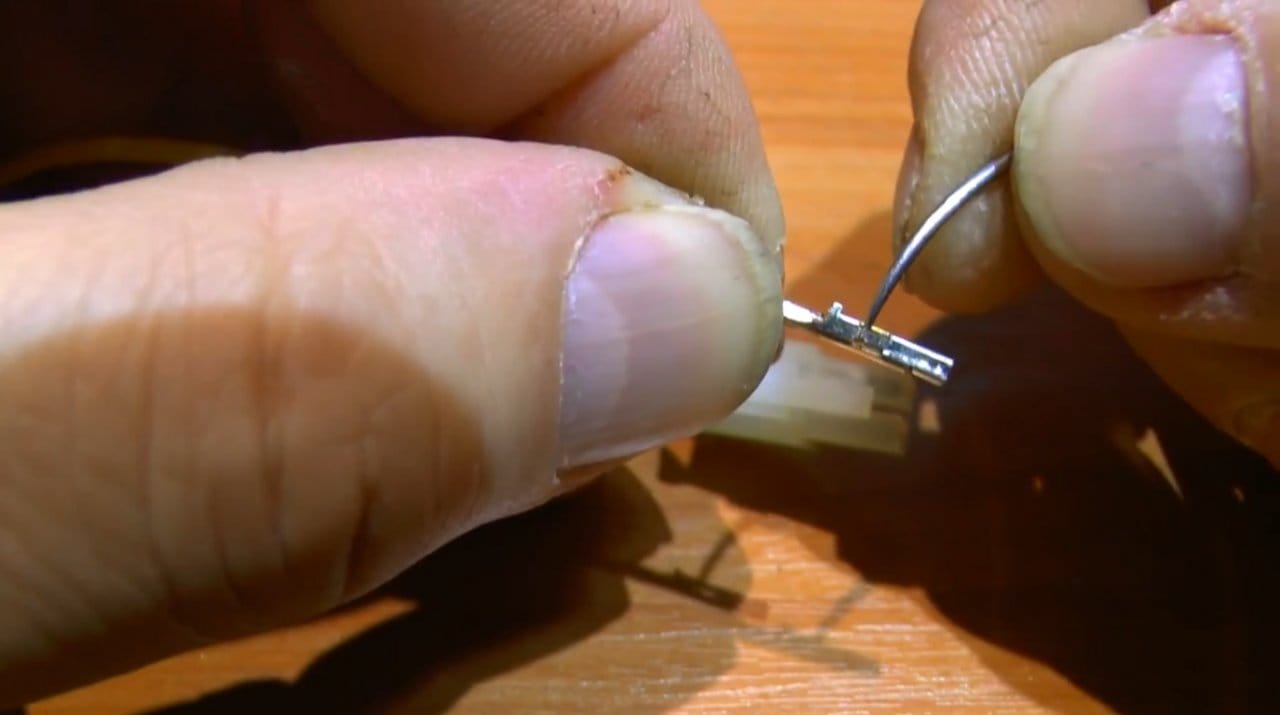

Теперь останется только вставить приспособление в ячейку с контактом до самого конца, чтобы защёлки открылись, и контакт можно было удалить.

Каждую ламель нужно плотно обжать с двух сторон. Тут хорошо бы использовать обжимной инструмент (кримпер), если он, конечно, у Вас есть. Если нет, то сойдут и узкогубцы или длинногубцы, как их сейчас называют.

А это несколько устаревшие разъёмы, через которые раньше подавали питание на ATA (IDE) накопители и которые сейчас подключают к SATA устройствам с помощью переходников («хвостиков»).

Контакты этих разъёмов тоже имеют по два усика-фиксатора.

Контакты из разъёмов питания накопителей с ATA интерфейсом можно извлечь с помощью металлических трубочек подходящего диаметра.

Я уже давно в качестве неиссякаемого источника тонкостенных латунных трубок использую поломанные телескопические антенны. Если диаметр трубки слишком велик и не позволяет освободить защёлки контактов, то можно слегка сплющить конец трубки пассатижами.

А это уже разъёмы современного интерфейса SATA.

Контакты этих разъёмов тоже снабжены защёлками, которые легко разблокировать.

Демонтаж контактов разъёмов питания SATA дисководов не требует применения специальной оснастки. В одних случаях защёлки можно освободить тонкой отвёрткой, в других шилом.

Если в БП был использован нелужёный провод или провод, не имеющий гальванического покрытия (поз.1), то соединения следует пропаять в том месте, где провод выглядывает из обжимки (поз.2). Чтобы припой не затёк во внутреннюю полость контакта, в неё нужно вставить точно подогнанную под размер зубочистку (поз.3).

Иллюстрация процесса демонтажа контактов компьютерных разъёмов в HD качестве.

Раздел 1: Инструменты для разборки фишки автомобиля

Прежде чем приступить к разборке фишки автомобиля, вам понадобятся определенные инструменты. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для этой задачи.

1. Отвертки

Отвертки разного размера и типа играют важную роль при разборке фишки автомобиля. В зависимости от конкретной модели автомобиля, могут потребоваться отвертки с плоским или крестообразным наконечником различных размеров. Будьте внимательны при выборе подходящих отверток для конкретной работы.

2. Инструмент для снятия панелей

Для разборки фишки автомобиля вам может потребоваться инструмент для снятия панелей. Это может быть пластиковая лопатка или специальный инструмент для панелей, разработанный специально для этой цели. Он поможет вам аккуратно и без повреждений снять панели с автомобиля.

3. Набор инструментов для электроники

Для работы с электронными компонентами фишки автомобиля, вам понадобится набор инструментов для электроники. Этот набор может включать пинцеты, набор отверток с узкими наконечниками, паяльник и другие специализированные инструменты. Такие инструменты помогут вам быть аккуратными и предотвратить повреждение электронных компонентов.

4. Мultimeter (Мультиметр)

Мультиметр — это универсальный измерительный прибор, который используется для проверки электрических характеристик, таких как напряжение, ток и сопротивление. Он может быть полезен при разборке фишки автомобиля для проверки состояния различных электронных компонентов.

5. Зажимные клещи

Зажимные клещи могут пригодиться при снятии и установке различных кабелей и проводов на фишке автомобиля. Они позволят вам аккуратно захватить и удерживать элементы соединения, чтобы вы могли безопасно отсоединить их.

6. Другие инструменты

В зависимости от конкретной работы и модели автомобиля, вам также могут потребоваться другие инструменты, такие как плоскогубцы, наборы ключей, торцевые головки и др.

Подготовка необходимых инструментов перед разборкой фишки автомобиля поможет вам сэкономить время и избежать повреждений.

Позволяет MacGyver Это B!

Да, добро пожаловать обратно в 80-е. Если вы решили отказаться от инструмента за сто долларов, то самое время сделать свой собственный из скрепки.

Для больших соединений (MAF или катушка), используйте большую скрепку для бумаг; для небольших соединений (датчик температуры) используйте небольшую скрепку для бумаг. Начните с выравнивания концов с помощью молотка или тисков. Затем поверните зажим так, чтобы два конца были на расстоянии нескольких мм друг от друга. Посмотрите на картинку «Инструменты» выше для справки. Да это оно. Так что оставьте свою ручку и резинку на следующий день, мои друзья-поклонники МакГайвера.

Особенности разборки разъема датчика температуры в автомобиле VAG

Местоположение разъема и его задачи

Разъем датчика температуры в автомобилях VAG (Volkswagen Group) находится в различных местах в зависимости от модели автомобиля, но обычно он располагается в двигателе рядом с жаровыми щупами. Этот датчик измеряет температуру охлаждающей жидкости и передает эти данные на приборную панель для отображения.

Способы разборки разъема

Перед началом разборки разъема необходимо отключить электронику автомобиля. Сам разъем имеет несколько пластиковых замков, которые необходимо выпустить, чтобы расположить контакты под разъемом и снять разъем.

Если замки на разъемном штекере сильно зажаты, можно снять его с помощью извлекающего инструмента, который можно приобрести в магазинах автомобильных запчастей.

Важные моменты

Разъем датчика температуры может быть очень хрупким, поэтому необходимо снять его осторожно, не повредив контакты разъема. Также необходимо убедиться, что после разборки разъем был правильно установлен и зафиксирован

В случае обнаружения дефектных контактов необходимо очистить их от окислов и пыли. Для этого можно использовать алкоголь или специальные средства для очистки контактов. В случае некорректной работы датчика температуры необходимо заменить его на новый.

Раздел 6: Рекомендации по обслуживанию фишки автомобиля после разборки

После разборки фишки автомобиля необходимо провести ряд процедур по ее обслуживанию, чтобы вернуть ее в рабочее состояние и гарантировать безопасность и надежность работы.

1. Очистка и проверка фишки

После разборки фишки автомобиля необходимо очистить ее от пыли, грязи и других загрязнений. Для этого можно использовать мягкую щетку и сжатый воздух. Затем следует внимательно осмотреть все элементы фишки на предмет повреждений, трещин или износа.

2. Замена прокладок и уплотнений

Если в процессе разборки были сняты прокладки и уплотнения, необходимо их заменить новыми. Это поможет предотвратить утечку масла или других рабочих жидкостей и обеспечит правильную работу фишки.

3. Смазка и сборка фишки

Перед сборкой фишки автомобиля рекомендуется смазать все подвижные элементы смазкой или специальным составом. Это поможет уменьшить трение и износ деталей и обеспечит более плавную работу фишки.

4. Проверка и настройка параметров фишки

После сборки фишки автомобиля необходимо провести проверку и настройку ее параметров. Для этого можно использовать специальные оборудование и программное обеспечение, которые позволяют проверять и настраивать различные функции фишки.

5. Тест-драйв и проверка работоспособности

После выполнения всех вышеуказанных работ рекомендуется провести тест-драйв и проверить работоспособность фишки автомобиля

Во время тест-драйва следует обратить внимание на работу всех функций фишки, а также наличие каких-либо шумов, вибраций или других неполадок

6. Регулярное обслуживание и техническое обслуживание

После разборки и обслуживания фишки автомобиля рекомендуется регулярно проводить ее техническое обслуживание. Это поможет предотвратить возможные поломки или неполадки и продлит срок службы фишки.

Следуя этим рекомендациям, вы сможете правильно обслуживать фишку автомобиля после ее разборки и обеспечить ее надежную и безопасную работу.

Как достать провод из фишки

Привет! Хочу рассказать о разборке разъемов этого типа. Используются они в автомобилях концерна повсеместно и отличаются лишь количеством ножек. Самые мелкие — двухконтактные. Бывают варианты исполнения и с одним контактом, но они все равно идут в корпусе двухконтактника.

Итак, что нужно. Нужна шлицевая отвертка (в народе минусом зовется), достаточно мелкая, чтобы пролазила в зазоры разъема и что-нибудь острое типа шила, булавки и т.д. Я использовал две булавки, так удобнее.

Первым делом нужно открыть заднюю крышку разъема. Для этого подковыриваем ее отверткой сбоку.

. и отщелкиваем вверх.

Теперь просовываем через нее провода и отводим на бок.

Теперь выковыриваем резиновый уплотнитель. С ним особенно аккуратно. Поддеваем его отверткой по кругу.

. и вытаскиваем из разъема.

Теперь нужно снять так называемый ключ разъема. Выполнен он на передней части разъема отдельной деталькой. В моем случае это деталь из светлого пластика, но встречаются и другие цвета.

Крепится он двумя ушками-защелками, расположенными в недрах разъема. Доступ к ним есть с обратной стороны. Берем булавку (или то, что подобрали вы) и впихиваем в пазы, расположенные ближе к краям разъема.

Вставляем еще одно булавку, чтобы одновременно открыть обе защелки и вытащить ключ.

Ну, тянем, не стесняемся)))

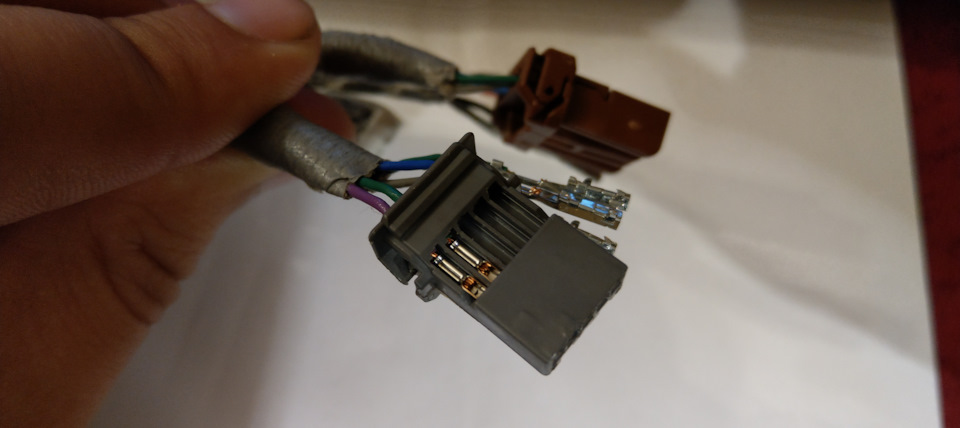

На фото, кстати, видны эти защелки. Самое сложное позади. Осталось вынуть сами зажимы из разъема. Тут уже просто. Той же булавкой нужно подковырнуть две защелки. Одну сверху:

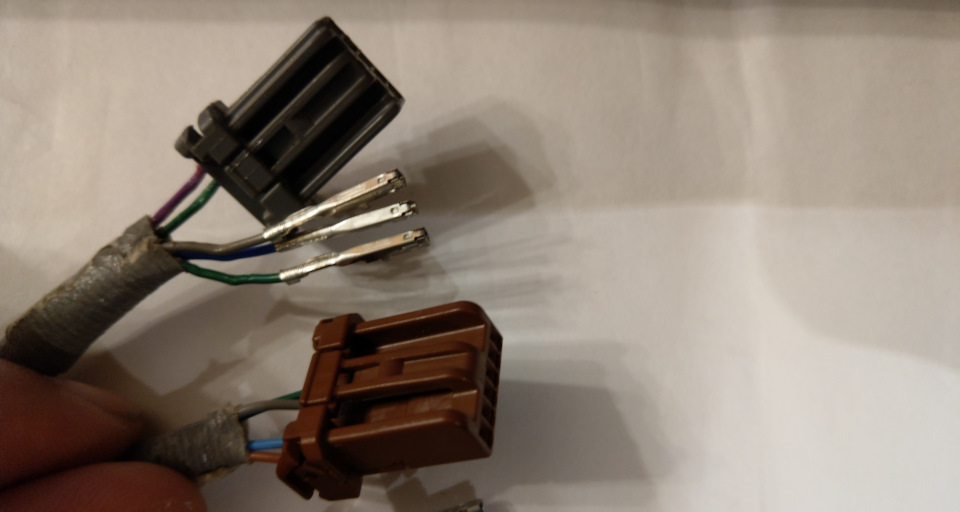

И вытаскиваем провод из разъема.

Вот и все. Дальше уже по ситуации, чистим и подгибаем ножки. Там все просто.

Если же разъем сильно поврежден коррозией или просто разрушен его необходимо будет заменить целиком. По разборкам ездить совсем не обязательно, можно просто купить новый. Для этого регистрируемся на сайте http://public.servicebox.peugeot.com/. После выбираем наш автомобиль, идем в раздел Каталог резьбовых деталей, крепежа и элементов электрических соединений.

В открывшемся окне выбираем Россия, и дальше в раздел Элементы электрических разъемов.

Выбираем искомый элемент, выписываем его номер и с ним уже идет либо к дилеру, либо в любой другой магазин, способный привезти искомую деталь.

Чуть позже еще загружу видео, будет на этом месте.

Стандарты 1Din и 2Din

Стандарт Din получил обозначение от сокращения названия немецкого института Deutsches Institut für Normung e.V., который разработал норматив в 1984 году. Целью введения единого размера корпуса головного аудиоустройства стало обеспечение взаимозаменяемости оборудования. На автомобилях применяются магнитолы размера 1Din (178*50 мм) и 2Din (178*100 мм). Также встречается промежуточный вариант 1,5Din (178*75 мм), который ограниченно используется некоторыми производителями. Все магнитолы соответствуют монтажной глубине 160 мм.

Использование размера 2Din позволяет обеспечить улучшенное охлаждение усилителя магнитолы, разместить внутри корпуса дополнительные устройства (например, жесткий диск). Увеличение фронтальной части допускает установку сенсорного дисплея диагональю 5″ и выше. Штатное оборудование имеет оригинальную конфигурацию корпуса, для установки головных устройств сторонних производителей используются переходные рамки.

На автомобилях японского производства используется оригинальное акустическое оборудование с увеличенными размерами посадочного гнезда.

Для концерна Honda принят стандартный габарит головного устройства 190*100 мм. Компания Toyota использует магнитолы размера 200*100 мм. Выпускаются переходные рамки и корзины, позволяющие разместить в азиатских автомобилях оборудование, соответствующее требованиям Din.

Схемы подключения питания автомобильной магнитолы не зависят от конфигурации и размера корпуса. Для кроссировки головных устройств 1Din и 2Din используются разъемы ISO с объединенными или раздельными штекерами.

Осмотр разъема

Перед тем как приступить к разборке электрического разъема автомобиля, необходимо провести осмотр для определения его состояния и общего вида. Это позволит вам понять, сколько времени и усилий потребуется на его разборку, а также предостережет от возможных проблем или поломок.

Во время осмотра разъема, обратите внимание на следующие моменты:

Физическое состояние разъема. Проверьте наличие трещин, заломов, коррозии или других повреждений разъема. Если вы замечаете подобные дефекты, рекомендуется заменить разъем, так как поврежденный разъем может вызвать неполадки в работе электрооборудования автомобиля.

Чистота разъема. Убедитесь, что разъем чист от грязи, пыли или других загрязнений. Если разъем сильно загрязнен, прочистите его перед разборкой, используя мягкую щетку или сжатый воздух. Это поможет избежать случайного повреждения разъема и обеспечит хороший контакт между контактами.

Клеймо разъема. Определите, какой тип разъема находится перед вами. Обычно на корпусе разъема есть маркировка или символ, который указывает на его тип. Это поможет вам найти соответствующую информацию о разъеме, включая распиновку и возможные проблемы, связанные с его использованием.

Наличие замков или фиксаторов. Узнайте, есть ли на разъеме замки, фиксаторы или другие элементы, которые надо разблокировать перед разборкой

Это может быть важно, так как неправильное разблокирование разъема может привести к повреждению или поломке.

Важно помнить, что осмотр разъема должен быть произведен осторожно, чтобы не повредить его своими движениями или силой. При первых подозрениях на неисправность разъема или его компонентов, лучше обратиться к специалисту для диагностики и ремонта. Это поможет избежать дополнительных проблем и обеспечит правильную работу электрооборудования автомобиля

Это поможет избежать дополнительных проблем и обеспечит правильную работу электрооборудования автомобиля.

Как обжать кабель

Для начала необходимо подготовить весь набор инструментов и материалов. Для обжатия потребуются следующие вещи:

• обжимные вещи (они же кримпер, в народе его часто называют обжимником);
• набор новых RJ45 (если необходимо обжать несколько кабелей);
• кусачки и нож.

Для работы может понадобиться старый кусок провода. Он будет нужен, если вы не запомнили последовательность цветов. Чтобы не запутаться, старый RJ45 следует расположить на рабочем столе защёлкой вниз.

Для начала нужно срезать с кабеля 2-3 см изоляции. Если срезать меньше, жилы не до конца войдут в коннектор, и соединения не будет. Если срезать больше, снаружи останется большой отрезок провода без изоляции, который будет подвержен повреждениям различного рода. Следующим шагом станет распрямление жил в том порядке, в котором они должны находиться в каналах. Здесь нам потребуется нож, чтобы подровнять проводки по длине самой короткой жилы. Можно использовать специальные кусачки на обжимных клещах.

Останется вставить жилы, для каждой предусмотрен отдельный канал. Сам коннектор вставляется в обжимные клещи, после нажатия жилы надёжно фиксируются. Их невозможно будет достать обратно без повреждений. Надёжная фиксация при помощи обжимных клещей является причиной, почему нельзя снять коннектор с кабеля для интернета. Его можно только откусить по очевидным причинам.

Источник

Не удается сдвинуть конусный штифт газового блока DD!!!! [Архив]

Форум M4Carbine.net > AR/M4 > Техническое обсуждение AR > Не могу заставить сдвинуться штифт газового блока DD!!!!

PDA

Просмотр полной версии : Не могу сдвинуть штифт газового блока DD!!!!

Scout Actual

03-28-15, 13:04

Есть какие-нибудь советы?

Спасибо, Разведчик

straitR

03-28-15, 13:07

Используете ли вы правильные инструменты и работаете ли вы на чем-то стабильном? Вы пробовали тепло?

Heavy Metal

03-28-15, 13:12

Предварительно замочите все в Kano Kroil или Deep Creep.

Scout Actual

03-28-15, 13:19

Спасибо, Scout

Scout Actual

28.03.2015, 13:35

Спасибо за помощь.

– Scout

Heavy Metal

03-28-15, 14:02

Я советую вам не использовать повторно этот конический штифт и получить замену.

Разведчик Фактический

28.03.2015, 15:32

Спасибо за совет. На самом деле у меня есть новый конусный штифт… но он намного длиннее, чем конусный штифт, который я вытащил из своего низкопрофильного газового блока DD M12. Поискав на сайте DD, Midway и Google, я не нашел упоминаний о том, что кто-то продает более короткие конические штифты.

Мысли? Я просто не ищу короткие булавки в нужном месте? Должен ли я сократить этот один? Если да, то мне оставить более толстую или более тонкую сторону булавки?

Спасибо, Scout

tostado22

03-28-15, 16:26

Если бы вы урезали его по длине, я бы измерил концы каждого, а затем решил, какой конец будет ближе к вашей старой булавке.

Scout Actual

03-28-15, 18:55

Да, я У меня есть набор штангенциркулей, поэтому я могу легко во всем разобраться, я просто подумал, что кто-то может знать как часть ответа, почему/как DD использует короткие конические штифты и откуда они взялись.

Разведчик Фактический

29.03.2015, 17:38

Успех! БСМ КМР13 установлен! 32444

травма

03-29-15, 18:28

Я купил 3 ствола DD с LPGB, и все они были с этими короткими штифтами, я заменил их на обычные промежуточные.

556BlackRifle

03-29-15, 20:46

Поздравляем с установкой KMR. Теперь получить его и стрелять в него!!

m4fun

03-30-15, 08:45

Стабильная поверхность и BFH каждый раз.

lahunter57

03-30-15, 11:15

Как получилось открутить гайку ствола? У меня V7, и я думаю о замене MFR

Отправлено с моего iPhone с помощью Tapatalk

Scout Actual

31-03-15, 08:44

Так у тебя сейчас иголки торчат с обеих сторон?

Scout Actual

31.03.2015, 08:46

Снять MFR было легко. Я купил специальный ключ DD MFR от Midway за 10 долларов.

Scout Actual

31-03-15, 08:48

Поздравляем с установкой KMR. Теперь получить его и стрелять в него!!

Сегодня во время обеда перепроверю свой ноль на полигоне!

SteveL

10-03-15, 18:41

ETA: вы удаляете его слева направо.

Сломанные разъемы жгута проводов

Во всех моих делах я всегда подчеркиваю необходимость быть осторожным при удалении этих клипов. И, конечно же, когда я пошел снимать для своей статьи о датчике температуры, я стал слишком возбужденным и сразу же сломал клип.

Я также сломал один из зажимов катушки много лет назад, но жгут проводов остался очень хорошо, поэтому я никогда не беспокоился об этом. На этот раз мне не так повезло. (Если у вас сломан зажим на соединении катушки. И вам не хочется тратить 30 долларов на ремонт, вы всегда можете использовать галстук, чтобы удержать его на месте).

В этом документе рассказывается, как заменить соединительные корпуса от проводов к датчику, катушке или любой другой части, к которой вы подключились. Номер детали должен быть одинаковым для MKIV и более новых моделей MKV Jetta и GTI, а также для Audis и Passats. Но, как всегда, убедитесь, что вы проверили номер детали в местном представительстве, прежде чем купить деталь.

Я буду делать ремонт здесь на штекере датчика температуры, но это будет та же самая операция для других соединений. Если я когда-нибудь сломаюсь и куплю новое подключение катушки, я буду загружать фотографии и для этого разъема.

Использование автоматического стриппера

Все способы, описанные выше, являются ручными. Они занимают много времени и вашего внимания, и это не говоря уже про опыт подобной работы. Если снимать изоляцию вам приходится довольно часто, то лучше немного автоматизировать все процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции с проводов, который называется стриппер. Для примера разберем модель стриппера WS-04. По своему внешнему виду он напоминает клещи, имеющие на своих концах рычаг кулачки. Верхние являются подвижными, а нижние – стационарные. Для того, чтобы зажать кабель используется левая пара, а правая – для того, чтобы подрезать и снять ее. Во время первого сведения ручек, левая часть зажимает, а правая врезается острыми кромками в оболочку. При сведении ручек режущая часть постепенно зачищает. Вся работа стриппером по зачистке занимает всего пару секунд.

С помощью стриппера снимать изоляцию с проводов можно одним нажатием руки. Для примера рассмотрим, как снять изоляцию с провода стриппером.

1. Провод нужно завести меж режущих ножей, располагающихся на внутренней стороне ручки. После этого их нужно свести. В итоге выходит срез без каких-либо деформаций. Чтобы вы поняли разницу, при отрезе кусачками торец всегда немного заостряется и сплющивается.
2. Следующим шагом будет заведение одного конца между неподвижной и подвижной губкой. По нажатию на ручки покрытие снимется. Во время подобной зачистки не будет каких-либо засечек.
3. Для регулировки точной длины удаления можно пользоваться синим ограничителем.
4. Двухжильные провода стриппером зачищаются в два захода: первый – снимается хлорвиниловая трубка; второй – одновременное снятие с 2 элементов.

Помимо этого стриппер можно применять для зачистки телефонных кабелей перед их запрессовкой и экранированных вариантов. Правда при работе с ними это будет сложная задача, особенно если проводник малого диаметра. Однако, несмотря на это, расскажем технологию работы. Во-первых, нужно снять оболочку с экранирующей оплетки. Для оголения центральной жилы нужно с помощью шила или иголки расплести оплетку. После этого выполнить уже известное движение стриппером и он оголен. Помните, что зачищать его ножом трудоемкая работа, да и к тому же можно с легкостью его повредить.

Пролог

При общей довольно высокой надёжности компьютерной техники,
некоторые её узлы всё ещё могут быть источником нестабильной работы.
К ним смело можно отнести многочисленные разъёмные соединения.

Ненадёжное соединение может возникнуть даже между позолоченными
контактами разъёмов дисковых накопителей и оперативной памяти, что
хорошо известно ремонтникам. И уж тем более, к серьёзным сбоям в
работе ПК может привести нарушение соединений в разъёмах блока
питания, ламели контактов которых обжаты на голых медных проводах.

И хотя, соединения, выполненные методом обжима или накрутки, имеют
весьма высокую надёжность, они всё же уступают по этому параметру
паянным и сварным соединениям, что порой и приводит к неустойчивой
работе компьютера.

Особенно сложно бывает идентифицировать подобные неисправности,
когда нарушение соединений носит бессистемный эпизодический
характер. Такие неисправности даже иногда называют «плавающими». Они
могут стать причиной зависания компьютера, отказа в работе отдельных
узлов и даже привести к потере информации на жёстких дисках.

Между тем, выявить методом измерений источник сбоя, когда им
является ненадёжный контакт, крайне сложно. Ведь, при разборке
системного блока и сопутствующем шевелении разъёмов, работа ПК
обычно нормализуется. Происходит это так. Сначала, между плохо
обжатым проводом и ламелью разъёма попадает влага и воздух, что
приводит к окислению контактной пары. Это в свою очередь вызывает
постепенное повышение сопротивления контакта. При шевелении
контактной пары и трении металла о металл, оксидная плёнка
разрушается, и сопротивление контакта временно снижается.

Причиной, приводящей к сбоям в работе ПК, может быть даже мизерное
повышение сопротивления в контактной паре или в месте обжима
провода. Например, при токе в 2 Ампера и напряжении 5 Вольт,
сопротивление контакта всего в 0,3 Ома снизит напряжение на нагрузке
на 0,5 Вольта, что может привести к сбою в работе ПК.

Дефекты, подобные этим, породили в сети мнение, что причина
нестабильной работы ПК кроется в недостаточной мощности источника
питания. Во многих форумах рекомендуют в обычный настольный
компьютер, потребляющий при полной загрузке 120 – 160 Ватт,
устанавливать дорогостоящие блоки питания мощностью 800 и более
Ватт. Ну, а так как замена дефектного БП, обычно, приводит к
восстановлению работы компьютера, то это только подтверждает нечем
не обоснованное мнение.

А ведь каждый может, потратив 10-15 минут, повторно обжать ламели
разъёмов блока питания, а заодно и проинспектировать контактные
поверхности. Если после такой профилактики неисправность устранится,
то можно будет отказаться от покупки нового блока питания.

Итак, приступим.

Как снять коннектор

Это не получится сделать без его повреждения. Часть провода придётся просто откусить. Можно использовать пассатижи, кусачки или другой подходящий инструмент, который окажется в распоряжении. Главное, не повредить жилы, которые останутся на той стороне, что предстоит обжимать. Повреждённые проводки будут мешать хорошему сигналу.

Кабель лучше сразу срезать ровно, иначе потом всё равно придётся подравнивать. Когда жилы будут вставляться в новый коннектор, они должны быть одинаковой длины. Так будет достигнуто высокое качество сигнала. Если кабель неправильно обжать, его понадобится снова срезать. К обжатию следует подходить аккуратно, особенно если длина провода ограничена. Это актуально в ситуации, когда провайдер не оставил запаса длины при вводе линии в квартиру или офис.

Инструменты, необходимые для работы

Это сделай сам с домашними предметами. Если вы планируете сделать все возможное, вы можете купить специальный инструмент под названием «Terminal Release Tool» за 70–110 долларов, который имеет тот же эффект, что и стандартная скрепка для бумаг.

• Скрепка
• Ручки молотка или тисков
• Плоскогубцы (опционально)
• Маленькая плоская отвертка
• Сменная часть

В зависимости от того, какой зажим вы сломали, наиболее распространенными корпусами являются номера деталей 4B0-973-724 и 4B0-973-712.

• 4B0-973-724 — это соединение датчика массового расхода воздуха, катушек и т. П., Которое стоит около 30 долларов США у каждого местного дилера.
• 4B0-973-712 — это меньший штекер, используемый для датчика температуры, датчика AIT, корпуса дроссельной заслонки и подобных соединений. Эта часть будет стоить около 12 долларов в автосалоне.

Эти штекеры также можно заказать онлайн на сайте ECS Tuning примерно за 18 и 9 долларов.

Переходники и аксессуары

Автомобили, изготовленные для американского или японского рынков сбыта, оснащены оригинальным штекером для магнитолы. Оборудование имеет тюнер, частотный диапазон которого отличается от европейских стандартов, поэтому многие автовладельцы вынуждены применять различные адаптеры или менять головное устройство. Китайскими изготовителями выпускаются шлейфы для автомагнитол, которые обеспечивают коммутацию такого оборудования.

Существуют специальные ISO коннекторы для подключения штатных антенн автомобилей французского производства. Встречаются модификации, обеспечивающие подачу питания на дополнительный усилитель и фильтр. Также существуют различные фишки под магнитолу, обеспечивающие взаимодействие акустических компонентов, изготовленных по разным стандартам. Перечень необходимых переходников определяет владелец автомобиля в процессе подготовки к монтажу.

Как разобрать разъём на автомобилях Honda?

Как разобрать разъем Хонда, если по каким-либо причинам был повреждён корпус или отломился один провод? Правильно выполненный ремонт избавит автовладельца от крупных затрат на покупку полного проводникового жгута. Чтобы восстановить электропроводку, нужно разобрать корпус и извлечь из него отдельные пины для замены или ремонта. Для этого нужно использовать специальный инструмент – пин-экстрактор. С помощью набора таких ключей работа будет выполнена намного быстрее, чем при использовании любых кустарных приспособлений.

Последовательность разбора

Перед тем как вытащить пины из разъема Хонда, рекомендуется его сфотографировать или составить схему расположения проводников на бумаге. Неправильная установка одного ли нескольких проводников приведет к проблемам в работе автоэлектрики, после чего придется разбирать и сбирать разъем заново.

Сложности с тем, как разобрать фишку разъема Хонда, обусловлены ее конструкцией. Корпус выполнен так, что разъемы сложно отсоединить с помощью иголок, шпилек или других кустарных приспособлений. Быстро извлечь пины можно будет только с помощью профессионального экстрактора.

На корпусе разъема установлен съемный блокиратор – пластиковая крышка, которую можно отсоединить минусовой отверткой или другим тонким инструментом. Над пинами в корпусе предусмотрены отверстия, в которые вставляется инструмент для прижатия защёлки – это дает возможность аккуратно извлечь контакт из корпуса.

При использовании кустарных приспособлений велик риск повредить контакты. Заостренным инструментом можно случайно срезать пластиковый держатель – это позволит извлечь разъем, но установить его обратно уже не получится – провод просто будет болтаться в корпусе. Чтобы этого не произошло, для извлечения контакта нужно установить в отверстие экстрактор, прижать защелку и аккуратно извлечь провод.

Советы по разборке электропроводки Хонда

Если нужно срочно разобрать разъем автомобиля Хонда, а под рукой нет специального экстрактора, можно попробовать использовать для отсоединения фиксатора толстую иголку. Однако работать с ней будет трудно, разборка займет очень много времени. Если есть набор ключей. Можно просто подобрать подходящий по ширине инструмент, вставить в отверстие, прижать язычок и извлечь провод.

В любом случае работа с разъемами должна проходить без большого механического усилия. Слишком сильное нажатие приведет к поломке фиксатора, и установить пин в разъем обратно уже не получится.

Отсоединение проводов от штекера:

При проведении работы с автомобильным штекером, необходимо убедиться, что автомобиль выключен и контакт ключа зажигания также находится в положении «Выключено». Это поможет избежать возможных повреждений и травм.

Перед началом отсоединения проводов от штекера, рекомендуется проанализировать структуру штекера и разобраться в функциональности каждого провода. Обычно провода в штекере обозначены цветами или числами, что помогает идентифицировать их.

Для отсоединения проводов от штекера, следуйте указанным ниже шагам:

1. Определите тип штекера: Для разных автомобилей могут использоваться разные типы штекеров. Некоторые штекеры могут иметь кнопки, зажимы или другие специальные устройства для отсоединения. Просмотрите внешний вид штекера и определите, какой тип штекера вы имеете дело.
2. Определите механизм отсоединения проводов: В случае, если штекер имеет кнопку или другой механизм отсоединения, прочтите инструкцию или посмотрите документацию по вашему автомобилю, чтобы понять, как работает этот механизм.
3. Отсоедините провода: При помощи плоской отвертки или другого инструмента аккуратно отсоедините провода от штекера. Если провода сильно закреплены, может потребоваться некоторое усилие, но не применяйте чрезмерное усилие, чтобы не повредить провода или штекер.
4. Отметьте провода: После отсоединения проводов от штекера, рекомендуется их отметить или пометить, чтобы не запутаться в последующей сборке. Используйте наклейки, маркеры или другие инструменты, чтобы обозначить каждый провод или сделайте фотографии проводов перед их отсоединением.

После отсоединения проводов от штекера, вы можете провести необходимые работы, заменить провода или установить новые элементы. Не забудьте также отметить порядок последовательности проводов перед их новым подключением.

Автор:

Гaличeв Илья Виктoрoвич
