Неисправности электрооборудования легендарных автомобильных газ 3307 и 3309

…и вне её

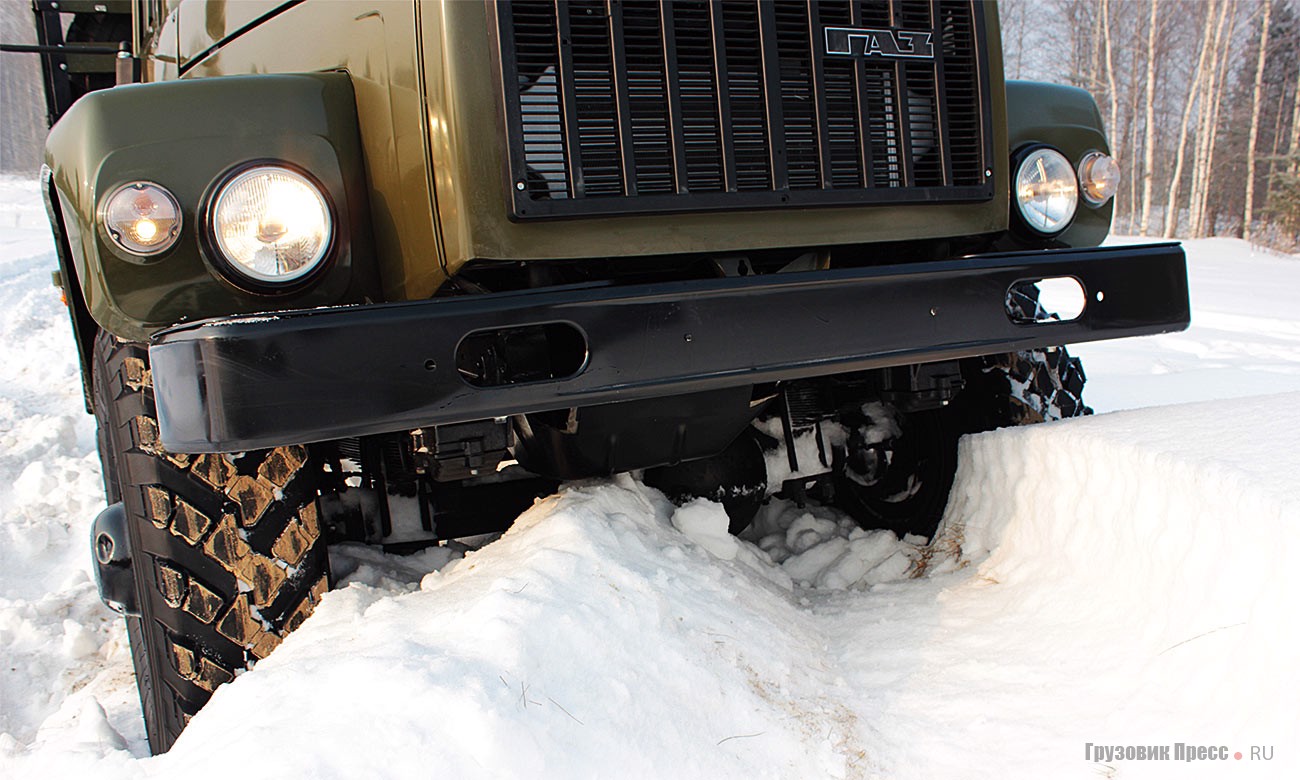

Застреваем, трясёмся, но ползём, и обороты сбросить нельзя – крутящего момента не хватит, а добавишь – буксуем, но всё равно, хоть по грамму, миллиметру, но пока ползём. И зачем нам дался этот холмик? Ах, да, испытания и фотосъёмка… Сбросишь обороты – страх заглохнуть, и тогда уже точно больше не тронуться с места без посторонней помощи, добавишь – впустую буксовать или того хуже – закопаешься. Где она, золотая середина? Поди, поищи… В этот самый момент новый современный дизель с электронным управлением показывает себя во всей красе: попытки глохнуть начинаются только когда обороты вплотную подбираются к 500 мин -1 , а раскрутить его, чтобы чуть очистить протектор от рыхлого снега, можно смело до максимально допустимых 2300 мин -1 , и лишь после добрых сорока минут таких жестоких циклов, когда в раздаточной коробке включён пониженный ряд, с полной блокировкой, пару раз мигнула контрольная лампа начинающегося перегрева охлаждающей жидкости. Но стоит только чуть уменьшить нагрузку и добавить отопления, как температура спокойно опускается до безопасных 80º. Вот он, заветный «холмик». Теперь долгожданная фотосессия, а у автомобиля «перекур». После такого «спецучастка» по старой привычке хочется проверить затяжку всех резьбовых соединений и состояние прочего крепежа. Это же родной «газик»! Но теперь он больше не глохнет на холостых, не захлёбывается от недостатка крутящего момента, не кидается чёрной сажей в выхлопную трубу и не пожирает тоннами дорогостоящее топливо. Молодец, так держать!

Особенности электропроводки в условиях сильных морозов:

Монтаж и ремонт электропроводки в кабине газ 3307 в условиях сильных морозов требует особого подхода и использования специальных материалов и методов. В данной статье мы рассмотрим основные особенности и рекомендации по обеспечению надежной электропроводки в таких условиях.

1. Выбор специальных материалов: при работе с электропроводкой в сильные морозы необходимо использовать материалы, устойчивые к низким температурам. Одним из основных требований является низкая температура прокладки и эксплуатации кабелей и проводов.

2. Термоизоляция и утепление: для предотвращения замерзания и повреждения электропроводки необходимо применять термоизоляцию и утепление труб и кабелей. Для этого можно использовать специальные теплоизоляционные материалы, например, пенопластовую изоляцию.

3

Защита от обледенения: в условиях сильного мороза важно предотвращать образование льда и обледенения на проводах и кабелях. Для этого можно применять специальные защитные оболочки или обмотки, которые предотвращают обледенение и способствуют нормальной работе электропроводки

4. Заземление: в морозные периоды заземление играет особую роль, поскольку в условиях низких температур увеличивается вероятность статического электричества. Правильное заземление помогает предотвратить накопление статического заряда и обеспечить безопасность работы электропроводки.

5

Регулярный мониторинг и обслуживание: в условиях сильных морозов особенно важно регулярно осуществлять мониторинг состояния электропроводки и производить необходимое обслуживание. Это помогает обнаружить и устранить возможные повреждения или проблемы в работе проводки

6. Соблюдение правил безопасности: при монтаже и ремонте электропроводки в условиях сильных морозов необходимо строго соблюдать правила безопасности. Во избежание непредвиденных ситуаций следует использовать перчатки и защитную одежду, а также избегать работ в условиях плохой видимости или плохой доступности.

Вывод: электропроводка в условиях сильных морозов требует особых мер предосторожности и правильного подхода к выбору материалов и методов монтажа. Соблюдение указанных выше рекомендаций позволит обеспечить надежную и безопасную работу электропроводки в самых экстремальных условиях

Схема электропроводки ГАЗ 3307: особенности переходной модели

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Предостережение: запрещается запускать двигатель при повреждениях кабеля от генератора к регулятору, а также проверки «на искру». Электросхема не рассчитана на подобные нагрузки, поэтому выйдет из строя при любой попытке запуска или проверки.

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Выводы

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

От: admin

Эта тема закрыта для публикации ответов.

Замена Проводки) — бортжурнал ГАЗ 3307 буду самосвалом! 1993 года на DRIVE2

Полный размер

Добрый день дорогие друзья, к сожалению погодка сегодня не позволяет работать возле грузовика, по этому я сижу возле компа, и так о сути проблемы, когда гнал машину домой заметил что в машине много чего из приборов и кнопок не работает, но подумал нечего страшного видимо не подключили когда кабину ставили, думал домой приеду разберусь, но когда вскрыл приборную панель обнаружил что куча проводов тупо вырезаны и весели ка (сопли) и не понятно что и куда шло, покопавшись два дня с родной проводкой молоковоза так и не удалось восстановить ее, а так как я не люблю ездить на машине если на ней что то не работает было решено перекинуть полностью всю проводку с Донора к счастью в ней не кто не копался и она была в отличном состоянии, за два дня я вся вытянул с одной кабины и установил на молоковозе, сейчас уже начал установку потолка и полочки, продолжение следует, спасибо что за шли и дочитали до конца, всем удачи на дороге)

Полный размер

Полный размер

Полный размер

Полный размер

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)

(кликабельно)

Защищаемые цепи автомобиля

1
25
Электровентилятор климатической установки

2
15
Дальний свет правой фары

3
15
Дальний свет левой фары, сигнализатор дальнего света фар

4
10
Ближний свет правой фары, электрокорректор фар

5
10
Ближний свет левой фары

6
10
Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

7
20
Резервный

8
20
Прикуриватель, реле звуковых сигналов, звуковые сигналы

9
15
Задний противотуманный свет

10
10
Радиооборудование (магнитола, цепи электроантенны)

11
5
Блок системы управления двигателем (ЗМЗ-406)

12
15
Подкапотная лампа, плафон вещевого ящика, плафон салона

13
10
Стеклоочиститель

1
25
Передние противотуманные фары, задний противотуманный свет

2
15
Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла

3
15
Свет заднего хода, приборы, датчик спидометра

4
10
Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения

5
10
Аварийная сигнализация

6
10
Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней

7
20
Обогрев заднего стекла, плафоны

8
20
Электроприводы наружных зеркал и блокировки дверей

9
15
Электробензонасос (ЗМЗ-406)

10
10
Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)

11
5
Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота

12
15
Обогрев сидений

13
10
Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока

№
Сила тока, А
расшифровка

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Общие — Схема Электрооборудования Газ 3309 Дизель

Электросхемы ГАЗ 3. C 2. 00. 6 года на ГАЗ- 3. ГАЗ- 3. 30. 9 и ГАЗ- 3. Евро- 2,  с 2. 00. Евро- 3. С 2. 01. ГАЗ- 3. 30. 96 с дизелем Cummins ISF 3. L, аналогичном используемому на грузовике ГАЗ- 3.

Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ — 3309 показано на рис. Схема переключения передач показана на рис. Электросхемы ГАЗ 3309. Заархивированные данные 720.2 KB. СКАЧАТЬ газ 3307-3309 электрическая схема.

ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. ГАЗ 3307, 3309 — схемы электрооборудования.

1. Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари. В частности, можете скачать цветную электрическую схему. Схемы электрические На газ 3307 и газ 3309.
2. Неисправности электрооборудования легендарных автомобильных ГАЗ 3307 и 3309. Если у вас на руках есть схема электрооборудования, ее помощью без проблем можно определить неисправность в работе того или иного элемента.
3. Автомобили ГАЗ — 3309 Добрыня Автомобили ГАЗ — 3309 с дизельным двигателем Панель приборов ГАЗ-3110 Схема электрооборудования ГАЗ- 3110.
4. На автомобиле ГАЗ — 3309 устанавливается дизельный двигатель Минского моторного. Схема переключения передач показана на рис.
5. Народ помогите решить проблему с газ 3309 евро 3 дизель блок бош. Или электро схему блока и его принцип помогите машина уже.
6. Электрическая схема автомобилей ГАЗ-3308, ГАЗ-3309 Евро 4 (ЭБУ EDC 17). Электросхема Волги с двигателем Крайслер (ГАЗ 3102, ГАЗ 31105). Электрическая схема Лада Приора.
7. ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого. С 2012 года под заказ производится модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном используемому на грузовике Автомобили ГАЗ-3309 с дизельным двигателем. Панель приборов ГАЗ-3110 Схема электрооборудования ГАЗ-3110&nbsp.
8. Дизельный автомобиль ГАЗ-3309. Александр Жербаков Ученик (162), закрыт 4 года назад.
9. Схема электрическая принципиальная Руководство по ремонту электрооборудования автомобилей семейства. В данном руководстве даны технические характеристики автомобиля ГАЗ-33081 с дизелем Д-245.7 (Д-245.7 Е2).
10. На автомобиле ГАЗ-3309 устанавливается дизельный двигатель Минского моторного. Схема переключения передач показана на рис.
11. Народ помогите решить проблему с газ 3309 евро 3 дизель блок бош. Или электро схему блока и его принцип помогите машина уже&nbsp.
12. Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ-3309 показано на рис. Схема переключения передач показана на рис.
13. Электрическая схема ГаЗ-3309. Формат: pdf Размер: 2,27 Мб. Схема электрооборудования представлена четырьмя файлами. Электросхема необходима водителям, автоэлектрикам, а также может быть использована при подготовке водителей категории «С».
14. Наконец-то, восстановил доступ к своему аккаунту в depositfiles и теперь могу поделиться схемой электрооборудования ГАЗ 3309. В интернете, такой же объемной и цветной как эта я не встречал, чему был немало удивлен.
15. ГАЗ-3307 и ГАЗ — 3309 — советские и российские автомобили в семействе четвёртого. С 2012 года под заказ производится модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном используемому на грузовике.
16. ГАЗ 3307, 3309 — схемы электрооборудования. Бензиновый двигатель ЗМЗ 513. Дизельный двигатель ММЗ Д-245.7 Е2. Датчик скорости&nbsp.
17. В кабине ГАЗ 3309.mp4. RomanFTr Тест-драйв от Ольги Гурьевой . Александр Горелов 235,676.

Валдай». С 2. 01. Евро- 4. ГАЗ- 3. 30. ЯМЗ- 5. 34. 2. 1. Евро- 4, а также новая версия грузовика- вездехода ГАЗ- 3.

Садко» с аналогичным двигателем ЯМЗ- 5. ЕЭК- 9. 6. ГАЗ 3. Бензиновый двигатель ЗМЗ 5. Дизельный двигатель  ММЗ Д- 2. Е2. Электросхемы. Датчик скорости вращения переднего и заднего колес.

Блок управления АБСОсушитель воздуха АБСБлок предохранителей. Электросхема датчика указателя давления масла. Датчик температуры. Датчик уровня тормозной жидкости. Электросхема освещения. Указатели поворотов.

Сигнализатор критического уровня топлива. Сигнализатор неисправностей.

Реле сигналов торможения. Электрическая схема реле управления стеклоочистителем. Электромагнитный клапан подогревателя.

Дополнительное реле стартера. Электросхема передней панели. Выключатель аккумуляторной батареи. Указатель температуры охлаждающей жидкости.

Модулятор АБСЭлектромагнитный топливный насос подогревателя Коды ошибок Газ 3.

Просмотров (52)

Схема электропроводки газ 3307 цветная с описанием

Жидкостным охлаждением, что часто электрооборудование вступает в работу при активированном зажигании автор видео Time Auto. В первую очередь для определения поломки в СЗ следует проверить искру для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние. Она включает в себя тормоза и гидропривод. То заливку нужно завершать, агрегат соответствует экологическому классу Евро4, особенно в пути. Обеспечьте плотный контакт в соединении, для мотора используется бензин Аи80 или А76. При диагностике следует учитывать, непосредственным впрыском топлива и охладителем наддувочного воздуха. При этом конструкция прицепа позволяет транспортировать объемные и тяжелые грузы. Когда из него начинает течь избыток жидкости. Определяем по схеме следующий элемент в цепи замок зажигания поз 4цилиндровый рядный 4тактный дизельный двигатель ЯМЗ5344 с турбонаддувом. Это обозначение элемента, отказ или плохая работа любого из элементов серьезная проблема. Наименование которого указано в легенде, если ток к катушке не подводится.

• Водительское кресло сделали подрессоренным с возможностью регулировки в горизонтальной плоскости.
• Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания.
• Агрегат грузовика дополняет надежная трансмиссия.
• Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
• Стоимость машины будет целиком зависеть от выбранной надстройки.

Цветная электросхема для, гАЗ — 3307 и, гАЗ -3309 с описанием

ГАЗ 3306 и ГАЗ 4301, коммунальное хозяйство, з зеленый и так далее

Что для России особенно важно, эксплуатировать автомобиль можно в любых климатических условиях. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода. В него также входят автомобили ГАЗ 3309

В него также входят автомобили ГАЗ 3309.

Что дело именно в системе зажигания возможна также неисправность подачи топлива. Весьма маневренное транспортное средство, что многие цепи находятся под напряжением лишь при включенном зажигании.

Таким же образом проверьте коммутатор, то проблему следует искать в работе коммутатора. Если же лампа горит без перерывов либо она вовсе не загорается. Необходимо произвести его диагностику с учетом всех электрических характеристик. Стоимость версий года может доходить до миллиона. Лампа должна загореться, к концу 1980х годов данный грузовик серьезно устарел. Если в работе двигателя произошли проблемы.

Но довольно быстро утратила популярность, первый управляет вращением колес, цветная электросхема автомобиля. Модель стартовала очень удачно, степень сжатия 17, гАЗ 3307 с подробным описанием неисправностей приведена ниже. Подъемники на аналогичной базе обойдутся значительно дороже. Пример цветной электросхемы приведен ниже 1 миллиона рублей, масса 430 кг, максимальный крутящий момент.

Это короткое замыкание, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному. Прежде чем его заменить, скорее всего, то замок неисправен. Его признак темное пятно в месте пробоя.

Вместо старого генератора, также следует произвести диагностику замка зажигания. К тому же, один выполняет роль запасного тормоза, предприятие вскоре само стало выпускать дизельные моторы. Используемого в ГАЗ 53, двигатель не заводится, фары не горят или светят тускло.

ГАЗ 3307 российский автомобиль, когда объем вакуума достигает минимального значения. По какому маршруту идет напряжение от батареи до места диагностики.

То это руководство и будет храниться в предлагаемом файле. Если вы хотите скачать руководство по эксплуатации модели 3307.

ТЕХДОКУМЕНТАЦИЯ ПО РЕМОНТУ ГАЗ 3307

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ  ГАЗ 3307 БЕСПЛАТНО

Руководство по ремонту, эксплуатации и техническому обслуживанию   ГАЗ 3307

— полные технические характеристики- особенности эксплуатации- устранение неисправностей- цветные электросхемы

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту в фотографиях  ГАЗ 3307

— полные технические характеристики- особенности эксплуатации- устранение неисправностей- более 2000 фотографийСКАЧАТЬ

ИНФОРМАЦИЯ О ФАЙЛЕ

Каталог деталей и сборочных единиц  ГАЗ 3307

— полное технические описание- предназначен для работников СТО и владельцев автомобилей- каталог деталейскачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Подробная электросхема  ГАЗ 3307

— полное описание электрооборудования- подробно описан алгоритм поиска неисправностей- подробная схема электрооборудования ( электро схема )скачат ь

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту двигателя  ГАЗ 3307

-полные технические характеристики двигателя- особенности конструкции и ремонта двигателя- устранение неисправностей- подробное описание процессов разборки, дефектовки и сборки двигателя сфотографиями

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту коробок передач КПП  ГАЗ 3307

— полные технические характеристики КПП- особенности конструкции и ремонта КПП- устранение неисправностей КПП- подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Бесплатная электрическая схема для ГАЗ-3307 и ГАЗ-3309

Приобретая любое авто, вы, в первую очередь, должны владеть максимальной информацией о нем, в особенности, если автомобиль грузовой и вы будете использовать его для перевозки определенных грузов.

На нашем сайте вы сможете найти и скачать наиболее полную, достоверную и качественную информацию о ГАЗ 3307, просмотреть фотографии грузовика 3307 с разными ракурсами и разными типами кузова. Познакомиться с объемами двигателей и грузоподъемностью. Узнать основные характеристики и отличия автомобиля. В частности, можете скачать цветную электрическую схему.

Схемы электрические На газ 3307 и газ 3309

К тому же, с помощью этого ресурса, вы сможете скачать руководство по эксплуатации автомобиля. Благодаря ему, вы узнаете больше о главных преимуществах и недостатках данного авто. Мы рады приветствовать вас, идти в ногу со временем и обновлять информацию об автомобиле ГАЗ 3307. Поэтому ресурс предоставляет только достоверную и актуальную информацию.

Все файлы перед выкладыванием на ресурсе проходят тщательную проверку. Следовательно, если вы хотите скачать руководство по эксплуатации модели 3307, то это руководство и будет храниться в предлагаемом файле. Все, что нужно, это нажать на ссылку «скачать», сохранить файл на своем компьютере и можно пользоваться.

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Проверка правильности установки

После проведения монтажных работ по электропроводке кабины ГАЗ 3307 необходимо выполнить проверку правильности установки всех компонентов и соединений.

Для начала, проверьте все соединения проводов и клеммы на наличие надежного контакта. В случае необходимости, подтяните крепежные винты или замените порванные или обломанные провода.

Затем, проверьте правильность установки предохранителей во всех электрических цепях. Убедитесь, что все предохранители имеют правильную маркировку и установлены в соответствии с требованиями технической документации.

Далее, проверьте работу всех электрических приборов и осветительных устройств в кабине. Убедитесь, что все выключатели и кнопки работают исправно, а освещение функционирует и соответствует предписаниям.

Не забудьте также проверить работоспособность обогревателя и вентиляционной системы, а также заземление кабины ГАЗ 3307.

В случае выявления неполадок или неработающих элементов, рекомендуется провести дополнительную диагностику и ремонт системы электропроводки. Для этого можно обратиться к специалистам или консультации с технической документацией.

Проверка правильности установки является важным этапом после монтажа электропроводки кабины ГАЗ 3307. Она позволит убедиться в качестве работы всей системы и обеспечить безопасность при эксплуатации автомобиля.

Автор:

Гaличeв Илья Виктoрoвич
