Как вытащить клемму из фишки

Продукция 222 и 221 серий

Зажимы этих серий различаются размером и типом корпуса. Устройства позволяют выполнять многократный монтаж любых проводов сечением от 0,08 мм для 222 серии и от 0,2 до 4,0 мм кв. (для 221 серии). Выпускаются варианты для подключения двух, трёх и пяти проводов. Максимальный ток зажима — 32А. Серия 221 выпускается в компактном корпусе с прозрачной крышкой.

Монтаж зажимов выполняется вручную:

• Концы проводов зачищаются на длину 10 мм.
• Поднимаются рычажки оранжевого цвета на клеммнике «Ваго», зажим открывает отверстие пружинного контакта.
• Зачищенные концы проводов до упора вставляются в отверстия клеммы.
• Рычажки опускаются в исходное положение, отпуская пружину контакта и зажимая провод.
• Для изделий 221 серии можно проконтролировать качество монтажа через прозрачный корпус.

Проверка и закрепление провода

После того, как вы вытащили провод из фишки магнитолы, важно проверить его на целостность. Для этого проведите визуальный осмотр: проверьте, нет ли на проводе повреждений, трещин или обгоревших участков

Если вы обнаружите какие-либо повреждения, рекомендуется заменить провод перед закреплением.

Если провод в хорошем состоянии, переходите к его закреплению. Для этого вам понадобятся пинцет или зажимы для крепления провода.

Выберите удобное место для закрепления провода

Обратите внимание на места, где провод не будет подвергаться перегибам и давлению.
Очистите выбранное место от пыли и грязи, чтобы обеспечить лучший контакт.
При помощи пинцета или зажимов аккуратно прикрепите провод к выбранному месту. Убедитесь, что провод надежно закреплен и не будет двигаться.

После закрепления провода, проведите тестовое подключение магнитолы и проверьте работоспособность звука. Если все исправно, то проведение провода можно считать успешно завершенным.

Как снять разъём AUX на автомобилях Kia?

Если на автомобиле KIA не работает разъем аудиовхода AUX, его можно попробовать заменить самостоятельно без обращения в автосервис

Для этого важно знать, как снимать разъемы КИА и как правильно разобрать панель, чтобы получить к ним доступ. Разъем AUX на большинстве моделей располагается рядом с гнездом прикуривателя и разъемом USB

Панель с гнездами можно аккуратно извлечь, что позволит открыть доступ для замены разъема.

Последовательность действий

Рассмотрим последовательность действий на примере KIA Ceed CW. Для разборки потребуется длинная тонкая отвертка с плоским наконечником и фонарик. Разборка проводится следующим образом:

С правой консоли снимается накладка. Для этого ее нужно аккуратно поддеть отверткой и отсоединить пластиковые защелки.

Открывается «колодец», в котором расположены провода прикуривателя, и через который можно получить доступ к разъемам.

Отвертка помещается за прикуриватель и упирается в защелку гнезда. На нее достаточно несильно нажать, чтобы отсоединить разъем от панели.

Нужно отсоединить защелку и вытянуть разъем спереди. В результате в руках окажется разъем гнезда AUX, который можно почистить или заменить в зависимости от обнаруженной проблемы. Контакты со временем окисляются, провод может оказаться обломанным.

Как вытащить пин из разъема КИА? Для этого используется специальный ключ-экстрактор. Он помещается в отверстия, прижимает фиксирующие язычки пинов и дает возможность отсоединить контакты от корпуса разъема. Они извлекаются по одному, пока корпус не будет полностью освобожден от проводов.

Сборка проводится в обратном порядке. Пины устанавливаются в корпус разъема, фиксируются, после чего он вставляется в гнездо, затем оно устанавливается в отверстие в панели. Перед установкой накладки лучше проверить работоспособность разъема, чтобы не пришлось снимать ее повторно.

Несколько советов по сборке

Перед разборкой разъема необходимо сфотографировать или зарисовать схему расположения проводов. Это позволит избежать ненужных сложностей при сборке. Для извлечения пинов лучше не использовать подручные приспособления, такие как иголки или шпильки – из-за этого можно легко сломать фиксаторы. Мастеру лучше приобрести недорогой набор ключей-экстракторов, с помощью которых можно будет легко прижимать фиксирующие язычки и извлекать контакты.

Простые способы извлечения провода из фишки магнитолы

Магнитола является одним из основных элементов автомобильной аудиосистемы, позволяющим прослушивать музыку, радиостанции и использовать другие функции. Часто бывает необходимость в замене провода, который подключен к фишке магнитолы. В этой статье рассмотрим несколько простых способов извлечения провода из фишки магнитолы без особых навыков или специальных инструментов.

Способ №1: Использование плоской отвертки

Для начала необходимо немного подготовить инструменты, в данном случае потребуется плоская отвертка или другой плоский тонкий предмет.

1. Вытащите фишку магнитолы из разъема, если она там уже находится.
2. Возьмите плоскую отвертку и вставьте ее между фишкой и стенкой разъема.
3. Подвигайте отвертку в разные стороны, но не слишком сильно, чтобы не повредить фишку и разъем.
4. Фишка постепенно будет выходить из разъема. Удерживайте ее рукой, чтобы она не выпала и не повредилась.

Способ №2: Использование плоскогубцев

Если у вас нет плоской отвертки, можно воспользоваться плоскогубцами.

1. Вытащите фишку магнитолы из разъема, если она там уже находится.
2. Возьмите плоскогубцы и вставьте их между фишкой и стенкой разъема.
3. Постепенно сжимайте плоскогубцы, пока фишка не выйдет из разъема.
4. Удерживайте фишку рукой, чтобы она не выпала и не повредилась.

Способ №3: Использование выжимки для снятия провода

Если провод надежно закреплен в фишке магнитолы, может потребоваться специальный инструмент — выжимка.

1. Вытащите фишку магнитолы из разъема, если она там уже находится.
2. Поместите выжимку на фишке непосредственно около места подключения провода.
3. Медленно нажимайте на выжимку, чтобы она расширялась и провод стал ослабевать в фишке.
4. С усилием потяните провод, чтобы он вышел из фишки.

Это несколько способов извлечения провода из фишки магнитолы с использованием имеющихся инструментов без особых навыков. При выполнении данных действий следует быть осторожным, чтобы не повредить фишку или разъем. Если вы не уверены в своих возможностях, лучше обратиться к специалисту, который профессионально выполнит данную работу.

Разборка автомобильных разъемов и извлечение пинов

Переходим к разборке наиболее распространенных автомобильных разъемов и вытаскиванию клемм.

1. Простой стандартный штекер с замком с одной стороны. Используйте инструмент с иголкой. Аккуратно подденьте ним защелку и извлеките оконцеватель. Если необходимо, можете легко вставить провод обратно на место.

Разъем для вентилятора, электропривода, ручника с двумя замками. Снимите фиксатор с помощью инструмента. Разблокируйте оконцеватель двойным экстрактором. Вставьте его в специальные отверстия, после щелчка достаньте пин.

Разъем для температурных датчиков на старых автомобилях. В датчике есть шпенек, на который защелкивается клемма. Сам штекер запаян, не разбирается. Возьмите лезвие, канцелярский или перочинный нож. Аккуратно распорите резиновый разъем вдоль на всю глубину до провода. Раскройте его, зачистите провод, припаяйте к металлической внутренности. Поставьте резину на место и подожмите термоусадкой.
8 пиновый герметичный разъем типа «мама» с фиксатором. Подденьте отверткой и достаньте фиксатор. Внутри немного отогните пластмассу от контакта, потяните и вытащите его. При необходимости разберите резинку, припаяйте сверху провод, обожмите его для механической прочности. Наденьте резинку, верните клемму на место. С остальными пинами сделайте то же самое. После этого вставьте заглушку до легкого щелчка.
Разъем типа «папа» с фиксатором. Достаньте фиксатор с помощью экстрактора или самодельного крючка. Внутри оттяните пластиковый язычок от контакта и вытащите его. При необходимости добавить пин, вытолкните изнутри резиновую заглушку, аккуратно просверлите в ней отверстие. Проденьте провод и запечатайте в разъем.

Теперь вы знаете, какие бывают оконцеватели, как они держатся в штекерах, и как их можно извлекать. На самом деле разбирать автомобильные разъемы не сложно, главное подобрать подходящий инструмент.

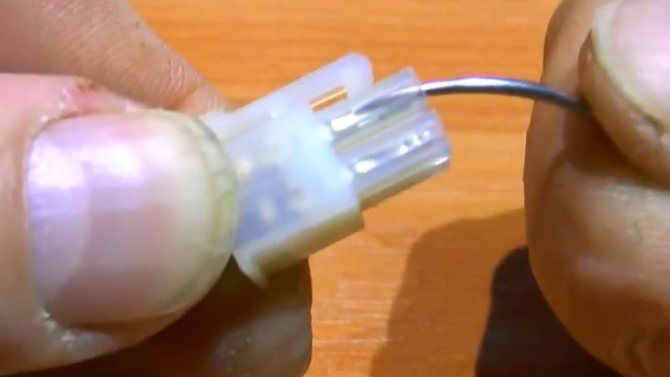

Как вытащить провод из ISO разъема автомагнитолы или блока питания

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «1000 DIY’s and Advice» расскажет Вам, как при помощи подручных средств достать провод с пином из различных видов ISO разъемов.

Такие разъемы встречаются в автомагнитолах, компьютерных блоках питания, и во многих других устройствах. Материалы. — Разъем ISO. Инструменты, использованные автором. — Согнутая игла. Процесс вытаскивания. Конечно же, для таких целей существуют специализированные съемники, их можно приобрести .

Но по той причине, что такая задача встречается весьма редко, можно воспользоваться обычной иглой. Желательно, чтобы она имела вот такую форму.

Теперь нужно рассмотреть, с какой стороны находится специальные усики на самом пине, которым обжат провод. А затем подвести к усику иголку, и согнуть его в сторону пина, нажимая на него. Зачастую такие усы находятся с двух сторон, поэтому нужно повторить операцию со второй стороны.

Для того, чтобы вернуть пин на место, и он защелкнулся на своем месте, нужно восстановить положение усиков, слегка отогнув их. Теперь восстановленный пин можно вставлять в разъем до упора. Должен быть слышен негромкий щелчок. У меня на этом все, теперь Вы сможете самостоятельно заменить сломанный разъем, или провод. Спасибо автору за простой, но полезный совет! Всем хорошего настроения, удачи, и интересных идей! Авторское видео можно найти здесь. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

Почему важно правильно снять клеммы с кабеля?

Правильное снятие клемм с кабеля является неотъемлемой частью обслуживания и ремонта электрических устройств

Однако, многие люди недооценивают важность этого процесса. Неправильное снятие клемм может привести к различным проблемам, а в некоторых случаях может быть опасным для жизни и здоровья

Вот несколько причин, почему важно правильно снять клеммы с кабеля:

• Безопасность: Неправильное снятие клемм может привести к короткому замыканию и возгоранию. Это может стать причиной пожара или поражения электрическим током. Правильное снятие клемм, соблюдение правил безопасности и использование соответствующих инструментов помогает предотвратить подобные аварии.
• Постепенное изношение: Неправильное снятие клемм может повредить кабель и зажимы, что ведет к постепенному износу и потере эффективности работы устройства. При правильном снятии клемм и последующей установке, кабель сохраняет свои характеристики и продолжает работать эффективно на протяжении длительного времени.
• Сохранение гарантии: Неправильное снятие клемм может привести к повреждению устройства и нарушению условий гарантии. Производители устройств требуют соблюдать определенные инструкции по обслуживанию, и неправильное снятие клемм может сделать гарантию недействительной.

Снятие клемм с кабеля может показаться простой задачей, однако требует внимания и навыка

Важно ознакомиться с инструкциями производителя и следовать им при выполнении этого процесса. Знание правил безопасности и правильных методов снятия клемм поможет избежать неприятностей и гарантировать безопасность работы устройства

Избегать повреждений провода

Вытаскивание провода из сетевого разъема интернет может стать причиной его повреждения, что может привести к проблемам с подключением к сети или даже к возгоранию провода

Важно соблюдать некоторые предосторожности и следовать рекомендациям для избегания повреждения провода во время его извлечения. Вот некоторые полезные советы:

Перед извлечением провода убедитесь в отсутствии подключения к сети. Прежде чем вытащить провод из сетевого разъема, убедитесь, что компьютер или другое устройство отключено от питания. Это поможет избежать возможных поражений электрическим током или повреждения электроники.

Используйте ровное и плавное движение. При извлечении провода из разъема старайтесь делать ровные и плавные движения, чтобы избежать его излома или возникновения обрыва. Тягать за провод сильно или резко может привести к повреждению самого провода или его коннектора.

Держите за разъем, а не за провод. Чтобы избежать искрения или повреждения провода, лучше всего держать за разъем, а не за провод. Это позволит более точно контролировать движение провода и избежать его перекручивания или излома.

Не используйте силу при извлечении провода. Если провод не выходит из разъема легко, не пытайтесь использовать силу для его извлечения. Вместо этого, проверьте, нет ли каких-либо предметов, застрявших в разъеме, и аккуратно попробуйте повернуть провод, чтобы помочь ему освободиться.

Проверьте состояние провода и разъема

После извлечения провода из разъема, обратите внимание на состояние провода и коннектора. Если провод поврежден или изоляция повреждена, необходимо заменить провод или проконсультироваться с специалистом.

Следование этим рекомендациям поможет избежать повреждения провода при его извлечении из сетевого разъема интернет и убережет вас от ненужных проблем с подключением и безопасностью.

Как снять провод с фишки

Многие автовладельцы сталкивались с необходимостью замены провода в автомобиле. И снятие провода с фишки может показаться сложной задачей. В этой статье я расскажу вам, как правильно выполнить эту процедуру.

Подготовка

Прежде чем приступить к снятию провода с фишки, необходимо убедиться, что двигатель автомобиля выключен

При работе с электрической системой транспортного средства необходимо соблюдать меры предосторожности, чтобы избежать получения электрического удара

Затем следует открыть капот автомобиля и обнаружить нужную фишку. Фишки находятся в разных местах в зависимости от модели автомобиля. Обычно они располагаются около двигателя, близко к радиатору или батарее.

Снятие провода

После того, как вы обнаружили нужную фишку, можно приступить к снятию провода. Для этого понадобится инструмент — обычно это плоскогубцы с изолированной ручкой.

Следует осторожно ухватить провод и плавным движением потянуть его вдоль фишки

Важно не применять излишнюю силу, чтобы не повредить провод и фишку. Если провод плотно сидит, можно попробовать слегка повертеть его, чтобы разрушить соприкосновение металлических элементов и облегчить процесс снятия

При этом следует учитывать, что некоторые провода могут быть соединены с фишкой при помощи защелок или зажимов. В таком случае необходимо аккуратно разъединить их, следуя инструкциям или схемам, указанным в руководстве по эксплуатации автомобиля или на самой фишке.

Для защиты от возможного короткого замыкания убедитесь, что провод отключен от источника питания. Если вы снимаете провод, который соединен с аккумулятором, предварительно отсоедините отрицательный клемму аккумулятора.

Общие рекомендации

• При работе с проводами и фишками следует быть осторожными, чтобы не повредить провода, фишки или электрическую систему автомобиля.
• Если возникают трудности или неуверенность в выполнении операции, лучше обратиться за помощью к профессионалу — автомеханику.
• После снятия провода отметьте его с помощью ярлыка или метки, чтобы знать точное место его подключения в будущем.
• Всегда следуйте инструкциям из руководства по эксплуатации автомобиля и бережно обращайтесь с электрической системой.

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Обращаем внимание! Тканевая или резиновая изоляция снимается любым из вышеописанных способов. Основная задача – не допускать надрезов основной жилы

Pin extractor. Извлекаем Pin’ы из разъемов

Всем привет! В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно. Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

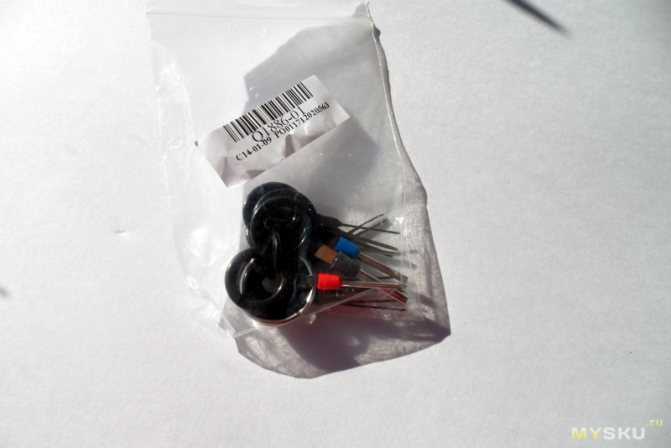

Пришли экстракторы в обычном полиэтиленовом пакетике.

В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.

В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:

К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах: 1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.; 2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.; 3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит

Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:

Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки. Вот на этой картинке все более наглядно:

Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:

Вставляем — тянем — получаем результат:

Через 15 секунд:

Прям аж затягивает процесс

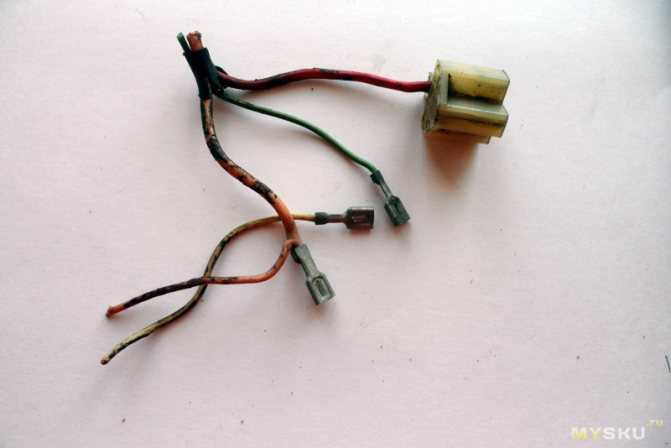

Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.

Последний подопытный:

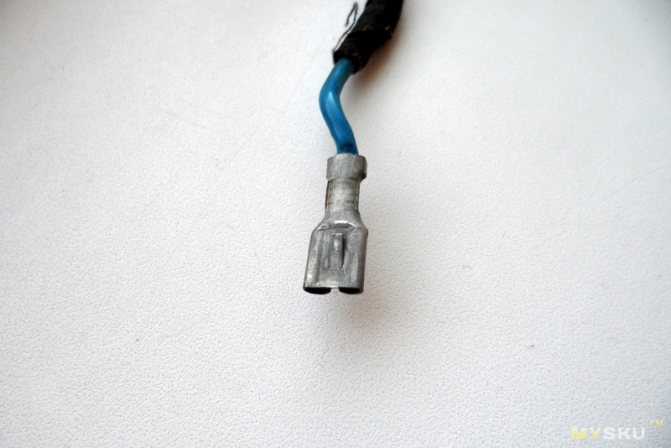

Провод из него:

При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:

Оказывается, экстракторы и вправду, работают

Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:

В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной

Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы. На этом, пожалуй, все

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Полезные советы: как избежать ошибок и упростить процесс снятия фишки с кабеля

Правильный выбор инструмента: перед началом работы убедитесь, что у вас есть подходящий инструмент для снятия фишки с кабеля. Популярными вариантами являются плоскогубцы, кусачки или специальные инструменты для снятия изоляции.

Проверка безопасности: перед началом работы убедитесь, что кабель отключен от источника питания
Это важно для вашей безопасности и защиты от возможного повреждения кабеля.

Осмотр и подготовка кабеля: перед снятием фишки внимательно осмотрите кабель и убедитесь, что он не поврежден. Если вы заметите какие-либо повреждения, замените кабель, чтобы избежать проблем в дальнейшем
Также рекомендуется очистить кабель от возможной грязи или окислов.

Правильная техника снятия фишки: при снятии фишки с кабеля обязательно используйте правильную технику

Начните с осторожного надрезания изоляции на нужной длине. Затем аккуратно снимите изоляцию, избегая повреждения проводов

При необходимости можно использовать инструменты для удаления остатков изоляции.

Защита от порезов и ушибов: при работе с инструментами следите за своей безопасностью. Не забывайте надеть защитные перчатки, чтобы избежать порезов или ушибов во время снятия фишки с кабеля.

Проверка качества снятой фишки: после снятия фишки проверьте качество снятой изоляции. Убедитесь, что проводники не повреждены и не соприкасаются друг с другом. При необходимости используйте изоляционную ленту или термоусадочную трубку для защиты проводов.

Внимательность и осторожность: в процессе работы будьте внимательны и осторожны. Избегайте резких движений и сосредоточьтесь на задаче, чтобы предотвратить возможные повреждения кабеля или травмы.

Следуя этим полезным советам, вы сможете безопасно и эффективно снять фишку с кабеля. Помните, что правильное выполнение этой операции поможет вам избежать проблем с подключением и обеспечит надежность и безопасность вашей электроники.

Как вытащить провод из ISO разъема автомагнитолы или блока питания

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «1000 DIY’s and Advice» расскажет Вам, как при помощи подручных средств достать провод с пином из различных видов ISO разъемов.

Такие разъемы встречаются в автомагнитолах, компьютерных блоках питания, и во многих других устройствах. Материалы. — Разъем ISO. Инструменты, использованные автором. — Согнутая игла. Процесс вытаскивания. Конечно же, для таких целей существуют специализированные съемники, их можно приобрести .

Но по той причине, что такая задача встречается весьма редко, можно воспользоваться обычной иглой. Желательно, чтобы она имела вот такую форму.

Теперь нужно рассмотреть, с какой стороны находится специальные усики на самом пине, которым обжат провод. А затем подвести к усику иголку, и согнуть его в сторону пина, нажимая на него. Зачастую такие усы находятся с двух сторон, поэтому нужно повторить операцию со второй стороны.

Для того, чтобы вернуть пин на место, и он защелкнулся на своем месте, нужно восстановить положение усиков, слегка отогнув их. Теперь восстановленный пин можно вставлять в разъем до упора. Должен быть слышен негромкий щелчок. У меня на этом все, теперь Вы сможете самостоятельно заменить сломанный разъем, или провод. Спасибо автору за простой, но полезный совет! Всем хорошего настроения, удачи, и интересных идей! Авторское видео можно найти здесь.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Шаг 2: Определение типа разъема

Прежде чем продолжить снятие разъема с кабеля, вам необходимо определить, какой тип разъема вы будете обрабатывать

Это важно для того, чтобы правильно выбрать инструменты и методы для выполнения задачи

Существует множество различных разъемов, каждый из которых имеет свою уникальную конструкцию и пиновую компоновку. Некоторые из самых распространенных типов разъемов включают разъемы USB, HDMI, Ethernet, аудио-разъемы и разъемы питания.

Чтобы определить тип разъема, обратите внимание на его внешний вид и форму. Некоторые разъемы имеют маркировку с названием типа или логотипом производителя, что может помочь в их идентификации

Проведите визуальный осмотр разъема и обратите внимание на форму его корпуса и количество контактов.
Посмотрите на его окружение и функцию в устройстве, с которого он будет сниматься. Например, если это разъем внешнего жесткого диска, то вероятно, это будет тип разъема SATA или USB.
Если у вас есть сомнения относительно типа разъема, вы можете воспользоваться Интернетом для поиска изображений и описаний различных типов разъемов.. После того, как вы определили тип разъема, вы можете переходить к следующему шагу — подготовке необходимых инструментов и материалов

После того, как вы определили тип разъема, вы можете переходить к следующему шагу — подготовке необходимых инструментов и материалов.

Как вынуть провода из соединительной колодки (фишки) электропроводки автомобиля

Извлечем, в качестве примера, наконечники проводов из соединительных колодок (фишек) стандартной колодки электропроводки автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 и колодки задних фонарей. Для выполнения работы потребуется шило или тонкий гвоздь.

Чтобы успешно извлекать наконечники проводов из колодок нужно знать, как они там крепятся. Фиксация наконечника в колодке производится за счет язычка на наконечнике, упирающегося в выступ внутри колодки.

Порядок извлечения наконечника провода из соединительной колодки

Для извлечения наконечника следует через специальное отверстие или проем в колодке нажать вниз шилом язычок и вынуть наконечник.

Отверстия в колодке для доступа к фиксаторам наконечников проводов

Варианты извлечения провода из разных колодок

Для установки наконечника провода обратно в колодку следует немного отогнуть язычок на наконечнике вверх и вставить его в отверстие в колодке.

Примечания и дополнения

— Все соединения в разных типах колодок электропроводки автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 производятся аналогичным образом.

Как правильно держать кабель при извлечении

Правильная техника держания кабеля при его извлечении из розетки или разъема очень важна для обеспечения безопасности и сохранности самого кабеля. Неправильное извлечение кабеля может привести к его повреждению, обрыву или даже возгоранию. Вот несколько советов о том, как правильно держать кабель при его извлечении:

Отсоедините устройство от источника питания: Перед тем, как начать извлекать кабель из розетки или разъема, всегда убедитесь, что устройство отключено от источника электропитания. Это поможет избежать удара электрическим током и повреждения как самого кабеля, так и вашего устройства.

Поддерживайте прикосновение устройства и кабеля: При извлечении кабеля держите устройство и кабель одной рукой, чтобы создать твердую связь и предотвратить повреждение самого кабеля или его соединительных частей.

Не тяните за сам кабель: Избегайте излишнего напряжения на кабеле, не тяните его за сам кабель. Вместо этого, возьмите за саму вилку или разъем и аккуратно и постепенно извлеките его из розетки или разъема.

Избегайте перегнутых углов и изломов: При извлечении кабеля избегайте перегибания под острыми углами или его излома

Это может повредить изоляцию кабеля или привести к его обрыву.

Храните кабели правильно: Важно правильно хранить кабели после их использования. Рекомендуется складывать кабель таким образом, чтобы избежать его перегибания или обрыва

Используйте специальные органайзеры или жгуты для кабелей.

Следуя этим простым советам, вы сможете безопасно и легко извлечь кабель из розетки или разъема, минимизируя риск повреждения и обеспечивая долгую и надежную работу вашего кабеля.

Чистка после пайки

После любой пайки желательно очищать место паяльных работ. Это необходимо для 100% исключения коррозии от флюса (если бы используете не дорогой флюс). А также для красоты, чтобы место пайки было чистым.

Используемые средства

Бензин «Калоша» отлично подходит для чистки места пайки. Можно чистить как обычной щеткой, так и ватными палочками или дисками, а также обычной ватой.

Нюансы при чистке

Часто возле micro USB разъемов находятся микрофоны. Во время чистки не стоит забывать об этом так как если флюс или чистящее средство с примесями остатков флюса попадет на мембрану микрофона, то он уже не будет работать вовсе и микрофон придется менять.

Как вытащить провод из ISO разъема автомагнитолы или блока питания

Такие разъемы встречаются в автомагнитолах, компьютерных блоках питания, и во многих других устройствах. Материалы. — Разъем ISO. Инструменты, использованные автором. — Согнутая игла. Процесс вытаскивания. Конечно же, для таких целей существуют специализированные съемники, их можно приобрести .

Но по той причине, что такая задача встречается весьма редко, можно воспользоваться обычной иглой. Желательно, чтобы она имела вот такую форму.

Теперь нужно рассмотреть, с какой стороны находится специальные усики на самом пине, которым обжат провод. А затем подвести к усику иголку, и согнуть его в сторону пина, нажимая на него. Зачастую такие усы находятся с двух сторон, поэтому нужно повторить операцию со второй стороны.

Для того, чтобы вернуть пин на место, и он защелкнулся на своем месте, нужно восстановить положение усиков, слегка отогнув их. Теперь восстановленный пин можно вставлять в разъем до упора. Должен быть слышен негромкий щелчок. У меня на этом все, теперь Вы сможете самостоятельно заменить сломанный разъем, или провод. Спасибо автору за простой, но полезный совет! Всем хорошего настроения, удачи, и интересных идей! Авторское видео можно найти здесь. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

как вытащить фишки из разъема японских автомобилей

04:24

03:31

05:41

05:02

02:29

03:36

04:43

• Дай силы стартеру чтоб бендикс его зашел в зацепление с маховика венцом



• Подключение регистратора к плафону освещения киа спортейдж 4



• Амортизатор задний renault аналог



• Самый опасный стаж вождения



• Схема подключения сигнализации старлайн

Как безопасно извлечь провод из фишки в автомобиле: советы и инструкции

Шаг 3: Осмотрите фишку и провод

После того, как вы вытащили фишку из разъема, осмотрите ее на наличие повреждений. Если видны заломы, изломы или иные видимые дефекты, то отрезайте провод от фишки и замените его новым проводом. В противном случае, фишка и провод могут быть повреждены внутри и могут вызвать омеченные проблемы.

Проверьте провод на наличие трещин, надломов и естественного износа, который мог пройти годы эксплуатации. Если обнаружены повреждения, не пытайтесь их устранить, а замените провод новым.

Если фишка в порядке и у провода нет видимых повреждений, приступайте к удалению провода из фишки. Убедитесь, что фишка целиком удерживается сзади, чтобы не повредить ее переднюю часть

Осторожно выдвиньте провод из фишки путем раскачивания его и легкого вытаскивания

Важно запомнить:
Осмотрите фишку на наличие повреждений.
Проверьте провод на наличие дефектов и износа.
Не пытайтесь исправить поврежденный провод или фишку.
Удаляйте провод из фишки осторожно, чтобы не повредить ее.

Шаг 6: Проверка

После того, как вы правильно сняли разъем с кабеля, необходимо выполнить проверку, чтобы убедиться в том, что все сделано правильно. Вот несколько шагов для проверки:

1. Визуальная проверка: Прежде всего, внимательно осмотрите снятый разъем и кабель. Убедитесь, что контакты разъема целые, без повреждений или изломов. Также проверьте, нет ли признаков повреждения на кабеле.
2. Функциональный тест: Подключите кабель снова в соответствующий разъем или устройство и проверьте работу. Убедитесь, что сигнал передается без помех и проблем.
3. Тест проводимости: Если у вас есть специальное оборудование для тестирования проводимости кабеля, выполните этот тест. Он поможет выявить возможные проблемы с проводимостью или коротким замыканием.

Если во время проверки вы зафиксировали какие-либо проблемы, необходимо принять соответствующие меры по их устранению. В противном случае, если все проверки пройдены успешно, то вы можете быть уверены, что снятие разъема с кабеля выполнено правильно и готово к дальнейшей работе.

Автор:

Гaличeв Илья Виктoрoвич
