Схема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара 2 – датчики износа колодок передних тормозов 3 – звуковой сигнал 4 – вентилятор системы охлаждения 5 – выключатель света заднего хода 6 – аккумуляторная батарея 7 – генератор 8 – датчик контрольной лампы давления масла 9 – датчик уровня масла 10 – свечи зажигания 11 – форсунки 12 – регулятор холостого хода 13 – колодки электронного блока управления 14 – датчик положения дроссельной заслонки 15 – датчик положения коленчатого вала 16 – модуль зажигания 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов) 18 – стартер 19 – колодка диагностики 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем) 21 – датчик скорости 22 – реле включения бензонасоса 23, 35, 39 – плавкие предохранители 24 – электробензонасос 25 – микромоторедуктор привода заслонки отопителя 26 – клапан рециркуляции 27 – вентилятор отопителя 28 – насос омывателя ветрового стекла 29 – датчик уровня омывающей жидкости 30 – датчик уровня тормозной жидкости 31 – датчик уровня охлаждающей жидкости 32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя 34 – реле включения питания системы впрыска 36 – клапан продувки адсорбера 37 – датчик массового расхода воздуха 38 – реле включения вентилятора системы охлаждения 40 – переключатель наружного освещения 41 – датчик детонации ВАЗ-2110 инжектор 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) 43 – контрольная лампа противотуманного света 44 – контрольная лампа обогрева заднего стекла 45 – выключатель противотуманного света 46 – выключатель обогрева заднего стекла 47 – комбинация приборов 48 – монтажный блок 49 – датчик уровня топлива 50 – выключатель зажигания 51 – регулятор яркости подсветки приборов 52 – подрулевой переключатель 53 – лампа подсветки рычагов управления отопителем 54 – выключатель аварийной сигнализации 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции 57 – блок индикации бортовой системы контроля 58 – боковые указатели поворота 59 – датчик температуры для системы отопления 60 – плафон освещения салона 61 – передний плафон освещения салона 62 – розетка для переносной лампы 63 – электронные часы 64 – выключатели в стойках передних дверей 65 – выключатели в стойках задних дверей 66 – лампа освещения вещевого ящика 67 – выключатель освещения вещевого ящика 68 – прикуриватель 69 – лампа освещения пепельницы 70 – выключатель стоп-сигнала 71 – элемент обогрева заднего стекла 72 – наружные задние фонари 73 – внутренние задние фонари 74 – лампы освещения номерного знака 75 – лампа освещения багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Проводка 2110 инжектор 8 клапанов: схема, обзор, установка

Проводка 2110 инжектор 8 клапанов — это важный компонент в системе впрыска топлива автомобиля Lada 2110. Она отвечает за передачу электрических сигналов между различными компонентами системы и обеспечивает правильное функционирование двигателя.

Схема проводки 2110 инжектор 8 клапанов

Схема проводки включает в себя множество проводов, соединяющих различные датчики и клапаны в системе впрыска топлива. Они располагаются таким образом, чтобы обеспечить оптимальное функционирование и минимальное количество помех и перекрестных влияний.

Обзор проводки 2110 инжектор 8 клапанов

Проводка состоит из проводов различного цвета и диаметра, каждый из которых имеет свою функцию и назначение. Они соединяются с различными электрическими разъемами и клеммами, что обеспечивает надежную и прочную связь между компонентами системы.

Установка проводки 2110 инжектор 8 клапанов

Установка проводки требует определенных навыков и знаний

Важно следить за тем, чтобы провода не перекручивались или не оказывали давление на другие компоненты системы. Рекомендуется проводить установку проводки под руководством профессионала или с использованием руководство по ремонту автомобиля

В заключение, проводка 2110 инжектор 8 клапанов играет важную роль в системе впрыска топлива и обеспечивает правильное функционирование двигателя

Важно установить проводку правильно и следить за ее состоянием, чтобы избежать проблем с двигателем автомобиля

Схема проводки ВАЗ 2110 инжектор с европанелью

Схема проводки ВАЗ 2110 инжектор с европанелью представляет собой детальную схему электропроводки автомобиля. Она включает в себя все основные электротехнические элементы и проводку, необходимые для правильного функционирования автомобиля.

ВАЗ 2110 инжектор с европанелью имеет сложную систему электрической проводки, которая обеспечивает работу всех узлов и механизмов автомобиля. Схема проводки представляет собой таблицу, в которой указаны все электрические компоненты и их соединения.

Наличие такой схемы проводки позволяет обеспечить правильное функционирование электрооборудования автомобиля и в случае неисправности быстро определить место возникновения проблемы.

Электросхема ВАЗ 2110 инжектор с европанелью

На ВАЗ 2110 с инжекторным двигателем и европанелью применяется электросхема, которая обеспечивает правильную работу всех электрических компонентов автомобиля.

Основные элементы электросхемы ВАЗ 2110 с инжектором и европанелью:

1. Аккумуляторная батарея: обеспечивает питание всей электрической системы, включая электронные компоненты и систему впрыска топлива.
2. Генератор: заряжает аккумуляторную батарею и обеспечивает нормальный заряд электросистемы.
3. Стартер: осуществляет пуск двигателя.
4. Реле стартера: управляет подачей тока на стартер при пуске двигателя.
5. Главный предохранительный блок: обеспечивает защиту всей электрической системы автомобиля от перегрузок.
6. Панель приборов (европанель): отображает информацию о работе двигателя и других систем автомобиля.
7. Блок управления двигателем (ЭБУ): отвечает за управление системой впрыска топлива и другими параметрами работы двигателя.
8. Датчики и сенсоры: передают информацию о параметрах двигателя и других систем автомобиля в блок управления двигателем.
9. Электромагнитный клапан: отвечает за подачу топлива в двигатель и регулирование его подачи.
10. Электрические провода и разъемы: обеспечивают соединение всех компонентов электросистемы.

Электросхема ВАЗ 2110 с инжекторным двигателем и европанелью позволяет правильно функционировать всей электрической системе автомобиля и обеспечивает комфортное и безопасное использование автомобиля.

Электропривод топливного насоса

Через отдельные предохранители и реле происходит питание электрического топливного насоса. Установлен он под задним сиденьем непосредственно в баке. Причём он объединен с датчиком указателя бензина. Основные компоненты электросхемы насоса ВАЗ-2110:

1. Электрический двигатель привода насоса.
2. Электромагнитное реле.
3. Плавкий предохранитель.
4. Жгут проводов.

При включении зажигания происходит срабатывание электромагнитного реле, после чего подается питание на топливный насос.

Бензин накачивается в систему до определенного давления, после чего электрический насос останавливается. Датчик давления, установленный в топливной рампе, подает сигнал на электронный блок управления. Именно по этим параметрам система управления понимает, в какой момент необходимо включить или выключить бензонасос.

Подробное описание

Система зажигания ВАЗ 2110 инжектор 16 клапанов предназначена для обеспечения правильного сгорания топливно-воздушной смеси в цилиндрах двигателя автомобиля. Она состоит из нескольких основных компонентов:

• катушки зажигания;
• высоковольтных проводов;
• распределителя зажигания;
• датчика положения коленвала;
• электронного блока управления;
• инжектора;

Катушка зажигания отвечает за создание высокого напряжения, необходимого для инициирования процесса горения. Высоковольтные провода передают это напряжение от катушки зажигания к свечам зажигания в каждом цилиндре двигателя. Распределитель зажигания обеспечивает правильное распределение высокого напряжения между свечами зажигания.

Датчик положения коленвала определяет текущее положение коленчатого вала двигателя и передает информацию в электронный блок управления. Электронный блок управления анализирует полученные данные и принимает решение о времени подачи топлива и инициирования искры зажигания для каждого цилиндра отдельно.

Инжектор регулирует подачу топлива в цилиндры двигателя в соответствии с указаниями электронного блока управления. Он подает топливо под давлением во время рабочего такта двигателя.

Все компоненты системы зажигания взаимодействуют между собой и с другими системами автомобиля для обеспечения правильного сгорания топливной смеси и эффективной работы двигателя ВАЗ 2110 инжектор 16 клапанов.

Схема ВАЗ-2110 инжектор

Инжекторная система ВАЗ 2110 состоит из двух подсистем: управление зажиганием и распределением подачи топлива. Управление система производиться посредством электронного блока управления, за счет чего обеспечивается безотказная работа двигателя. Вся система состоит из компонентов, которые видно на фото схемы инжектора.

По большому счету, схема инжектора автомобиля не представляет собой ничего сложного. Поэтому, разобраться в ней даже под силу, человеку не имеющему технического образования. Первым элементом стоит топливный насос, подающий топлива из бака через фильтр к распределителю.

За счет мембранного регулятора давления нагнетается давление в 300мПа. Неизрасходованное топливо поступает обратно в бак. Диафрагма регулятора подвергается воздействию давления с двух сторон: с одно стороны это топливо, с другой стороны пружина и всасываемый воздух. За счёт этого удается достичь оптимального давления топлива в зависимости от нагрузки двигателя и положения дроссельной заслонки.

Управление топливными форсунками осуществляется с помощью котроллера, при этом производится одновременная подача топлива во впускные коллекторы цилиндров двигателя с каждым оборотом коленчатого вала. Количество топлива поступающего в камеры сгорания прямо пропорционально времени, в течение которого открыты форсунки.

Устранение проблем с подкапотной проводкой ВАЗ 2110 инжектор 8 клапанов

Поломка подкапотной проводки ВАЗ 2110 инжектор 8 клапанов может привести к многим проблемам в работе автомобиля. Некоторые из признаков возникновения неисправности в этой части машины могут включать в себя проблемы с зажиганием, нестабильную работу двигателя, сброс электроэнергии и другие неполадки. Однако, не стоит паниковать, так как эту проблему можно решить.

Первым шагом для устранения поломки подкапотной проводки ВАЗ 2110 инжектор 8 клапанов будет проверка проводки на наличие трещин и потрескавшейся изоляции. Некоторые места, где обычно происходят поломки проводов будут:

• Рядом с двигателем, где провода подвергаются высоким температурам.
• Там, где провода проходят через кузов автомобиля. На этих местах провода подвержены большому износу при перегибах и тряске.
• Необходимо проверить каждый провод и убедиться, что ни один не оборван или соединение не вызывает проблем.

После обнаружения повреждений в проводке необходимо изолировать провода, используя изолирующую ленту или термоусадочную трубку. Если повреждения слишком серьезные, нужно заменить соответствующие провода, не забывая отключать зажигание автомобиля перед началом работы с проводкой.

Следует отметить, что для того, чтобы предотвратить повторное возникновение этой проблемы в будущем, необходимо убедиться, что провода были правильно установлены, и были рассчитаны на максимальные нагрузки, которые могут быть вызваны движением автомобиля.

ВАЗ 2110 – модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина – 4950 мм, ширина – 1700 мм, высота – 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.

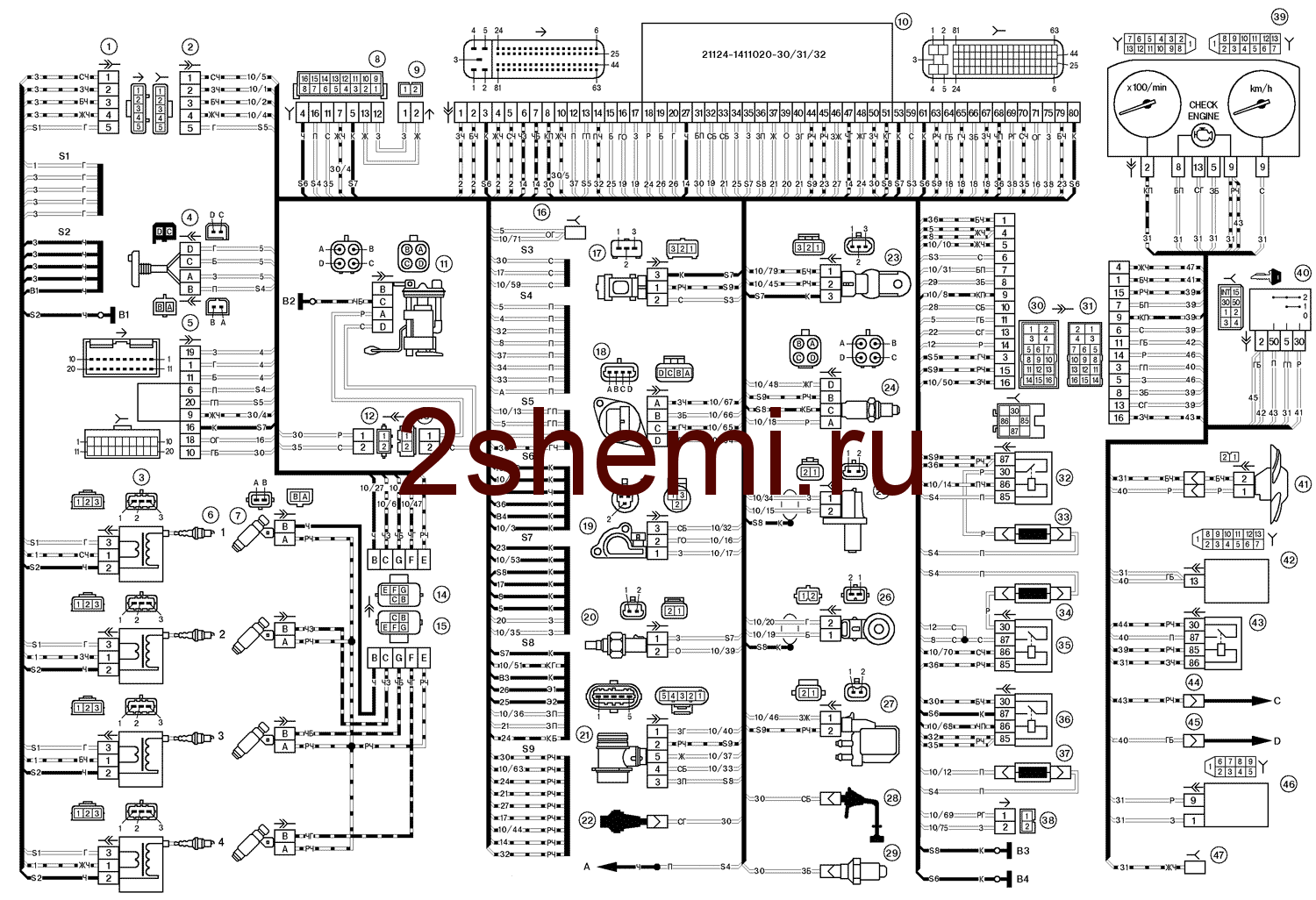

Электрическая схема ЭСУД ВАЗ-21104

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 – катушки зажигания ВАЗ-21104; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – свечи зажигания; 7 – форсунки; 8 – колодка диагностики; 9 – колодка жгута системы зажигания к жгуту салонной группы АБС; 10 – контроллер; 11 – электробензонасос; 12 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 – колодка жгута системы зажигания к жгуту форсунок; 15 – колодка жгута форсунок к жгуту системы зажигания; 16 – колодка жгута системы зажигания к жгуту боковых дверей; 17 – датчик скорости; 18 – регулятор холостого хода; 19 – датчик положения дроссельной заслонки; 20 – датчик температуры охлаждающей жидкости; 21 – датчик массового расхода воздуха; 22 – датчик контрольной лампы давления масла; 23 – датчик фаз; 24 – датчик кислорода; 25 – датчик положения коленчатого вала; 26 – датчик детонации; 27 – электромагнитный клапан продувки адсорбера; 28 – датчик уровня масла; 29 – датчик указателя температуры охлаждающей жидкости; 30 – колодка жгута системы зажигания к жгуту панели приборов; 31 – колодка жгута панели приборов к жгуту системы зажигания; 32 – реле зажигания; 33 – предохранитель реле зажигания; 34 – предохранитель цепи питания электробензонасоса; 35 – реле электробензонасоса; 36 – реле электровентилятора; 37 – предохранитель цепи питания контроллера; 38 – колодка жгута системы зажигания к соединителю кондиционера; 39 – комбинация приборов; 40 – выключатель зажигания; 41 – электровентилятор системы охлаждения; 42 – блок бортовой системы контроля; 43 – реле стартера; 44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 46 – маршрутный компьютер; 47 – диагностический разъем.

• A – к клемме “плюс” аккумуляторной батареи;
• В1 – точка заземления жгута проводов катушек зажигания;
• В2 – точка заземления жгута датчика уровня топлива;
• В3, В4 – точки заземления жгута системы зажигания;
• С – к стартеру;
• D – к выключателю плафона освещения салона двери водителя.

По описанной выше схеме производится топливная регуляция в автомобиле. При этом она зависит не только от нагрузки клапанов в двигателе, но и от соответствующего положения относительно клапана дроссельной заслонки. С помощью схемы электрических проводков и клапанов удается понять, какой из реле или предохранителей работает с неисправностью, и вовремя его заменить. При этом одну из главных ролей при подаче топлива выполняет электрооборудование (контроллеры), регулирующее работу форсунки.

Признаки неисправности модуля зажигания ВАЗ 2110 и 2114. Разбираем и исправляем

• P3000 (а также 3001-3004) – не срабатывает зажигание в цилиндрах;
• P0351 – обрывание обмотки в паре 1/4 цилиндра;
• P0352 – обрывание обмотки в паре 2/3 цилиндра.

• Снимаем минус с аккумулятора (отсоединяем клемму);
• Снимаем наконечники со свечек зажигания;
• Фиксатор-крепление отжимаем. Отсоединяем колодку проводов от катушки зажигания;
• Выворачиваем крепления кронштейна коробки передач, а также – нижний болт на креплении блока цилиндров;
• Катушку зажигания вынимаем вместе с кронштейном, отсоединяем провода;
• Освобождаем крепление кронштейна и катушки;
• Катушку снимаем, на место ее ставим заведомо исправное аналогичное устройство. Собираем в обратном порядке;
• Если все заработало, значит, дело именно в катушке зажигания. Как правило, ее не ремонтируют, а просто заменяют на новое устройство. Так что придется сбегать в ближайший автомагазин или на авторынок за требуемой запчастью.

AutoFlit.ru

Подготовьте необходимые инструменты

Перед началом проверки и замены подкапотной проводки ВАЗ 2110 инжектор 8 клапанов необходимо подготовить все необходимые инструменты.

• Набор отверток
• Набор ключей
• Тестер
• Ножовка или кусачки для обрезки проводов
• Изолента и скотч для изоляции проводов
• Новый комплект проводов, если будет необходима замена

Отвертки и ключи должны быть соответствующие по размеру и подходить к типу крепежа в автомобиле. Тестер нужен для проверки проводки на наличие обрывов и коротких замыканий. Ножовка или кусачки понадобятся для обрезки поврежденных проводов. Изоляционные материалы нужны для изолирования проводов после нарезки и проверки.

Новый комплект проводов может потребоваться, если проверка выявит повреждения проводки. Не забудьте заранее подобрать нужный комплект проводов, чтобы избежать дополнительных задержек в процессе ремонта.

Советы по эксплуатации и диагностике подкапотной проводки

Правильная эксплуатация и обслуживание подкапотной проводки

— Регулярно проверяйте состояние проводки и заменяйте ее при необходимости

— При установке новой проводки обращайте внимание на качество материала и правильную маркировку. — При подключении проводки следуйте инструкции производителя автомобиля и используйте оригинальные комплектующие

Диагностика неисправностей подкапотной проводки

— Если автомобиль не заводится, то прежде всего следует проверить состояние стартера и аккумулятора, а также провести диагностику системы зажигания. — Если при езде появляются рывки или потеря мощности, необходимо проверить состояние датчика скорости, датчика положения дросселя, а также проверить наличие обрывов и коротких замыканий в проводке. — Если при включении фар или других потребителей электроэнергии нарушается работа двигателя, то необходимо проверить состояние генератора и аккумуляторной батареи, а также провести диагностику проводки.

Заключение

Эксплуатация и диагностика подкапотной проводки является важным аспектом технического обслуживания автомобиля. Правильное использование и своевременное обслуживание подкапотной проводки помогают избежать серьезных аварийных ситуаций и продлить срок службы автомобиля.

Основные проблемы подкапотной проводки ВАЗ 2110 инжектор 8 клапанов

Провода

Несовершенство проводки является одной из обычных проблем подкапотной проводки ВАЗ 2110 инжектор 8 клапанов. Причиной этого является ненадежность материалов всех проводов, используемых в автомобиле, что приводит к коррозии, перегреву и разрушению проводов со временем.

Контакты

Второй наиболее общей проблемой, связанной с подкапотной проводкой ВАЗ 2110 инжектор 8 клапанов, являются контакты. Элементы контактного блока часто заводятся коррозией и грязью. В результате могут возникнуть неполадки в срабатывании различных систем автомобиля, таких как двигатель, зажигание и многие другие.

Дефекты коннекторов

Одна из наиболее распространенных проблем, которую можно найти в подкапотной проводке ВАЗ 2110 инжектор 8 клапанов — это дефекты коннекторов. Они могут испытывать воздействие коррозии на контактные клеммы и повреждения, вызванные неправильным использованием. Поэтому во время проверки подкапотной проводки, всегда следует проводить обследование и оценивать визуально коннекторы, на предмет повреждений.

Функции

Наконец, одним из главных причин, для которых подкапотная проводка ВАЗ 2110 инжектор 8 клапанов, несовершенна – является перегрузка конструкции вследствие отсутствия дополнительных функций, таких как электрические проводки и предохранители. Они могут быть добавлены для ускорения обычной подкапотной проводки ВАЗ 2110 инжектор 8 клапанов и уменьшения вероятности возникновения поломок.

Схема бензонасоса

На ВАЗ 21102 бензонасос размещен внутри топливного бака в специальном модуле, включающем в себя измеритель уровня топлива. Модуль размещен на верхней поверхности бака под специальным люком круглой формы.

В состав системы подачи топлива входят:

• насос, оборудованный электрическим мотором;
• управляющее реле;
• защитная плавкая вставка;
• соединительные провода.

1. После включения зажигания происходит замыкание контактов реле и включается накачка топлива в рампу.
2. После достижения требуемого давления установленный в рампе датчик подает сигнал на блок управления системой впрыска. Блок, связанный с реле, подает управляющий сигнал на отсечку питания двигателя насоса.
3. После снижения давления ниже определенного уровня происходит обратное включение насоса.

Принципиальная схема электропроводки насоса топлива ВАЗ 21102

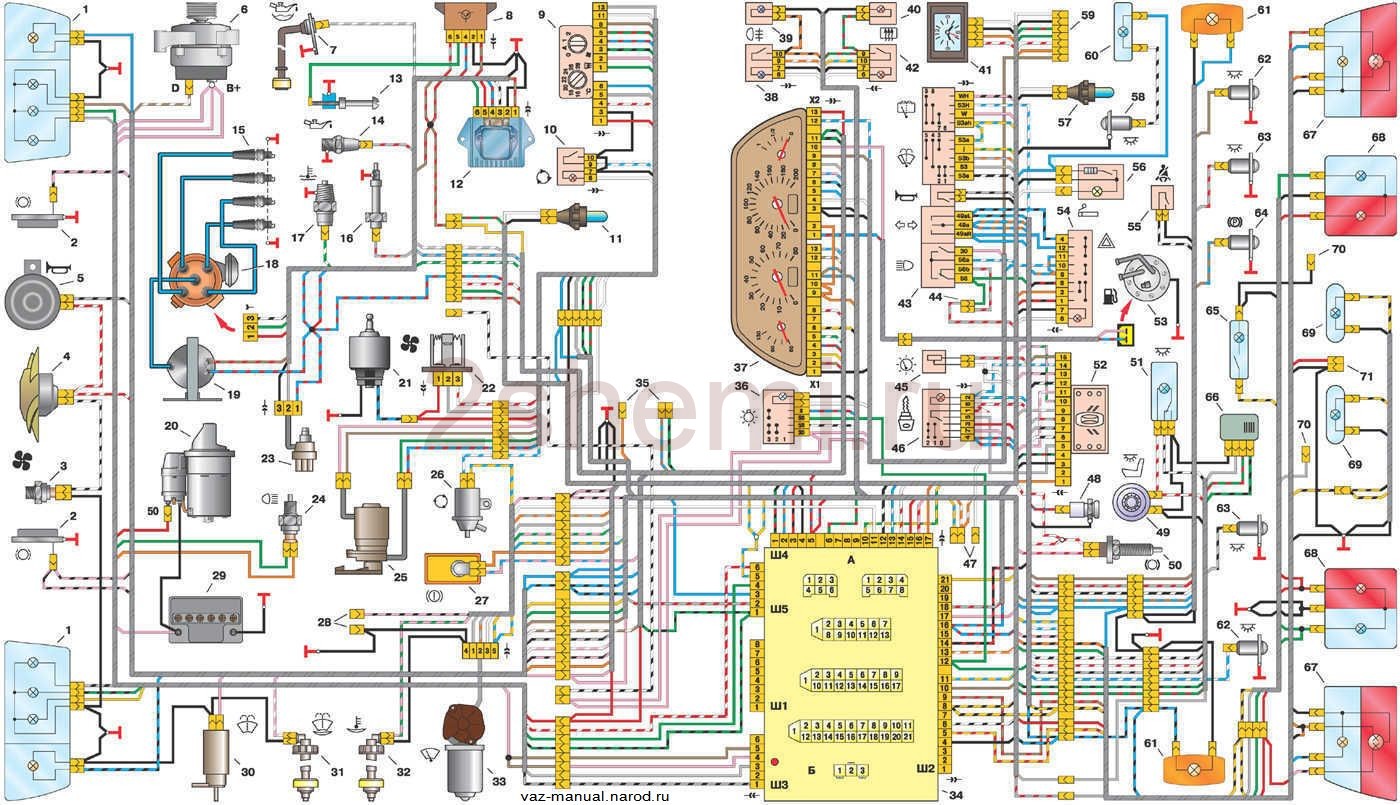

Электросхема проводки ВАЗ 2110 карбюратор

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.

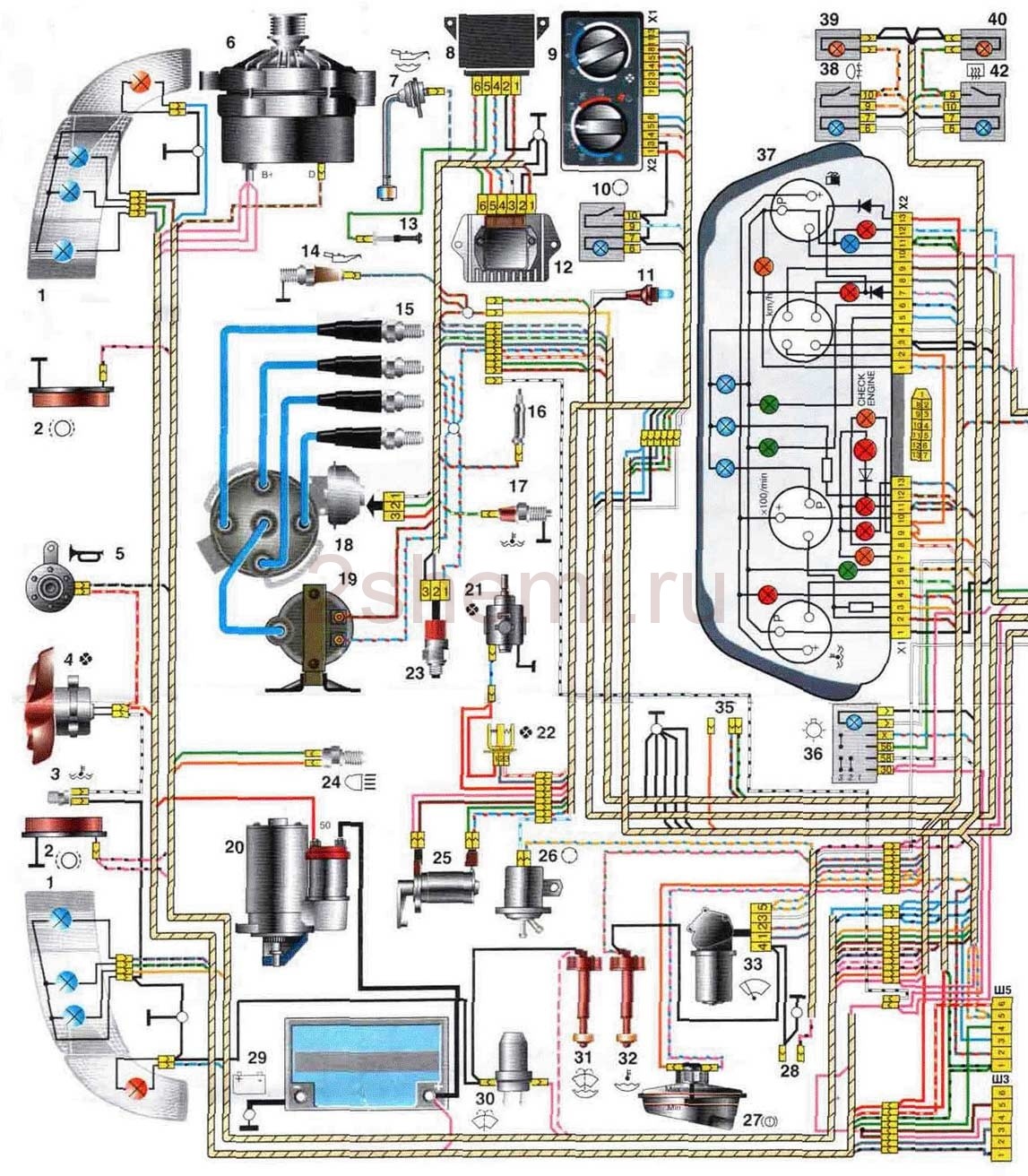

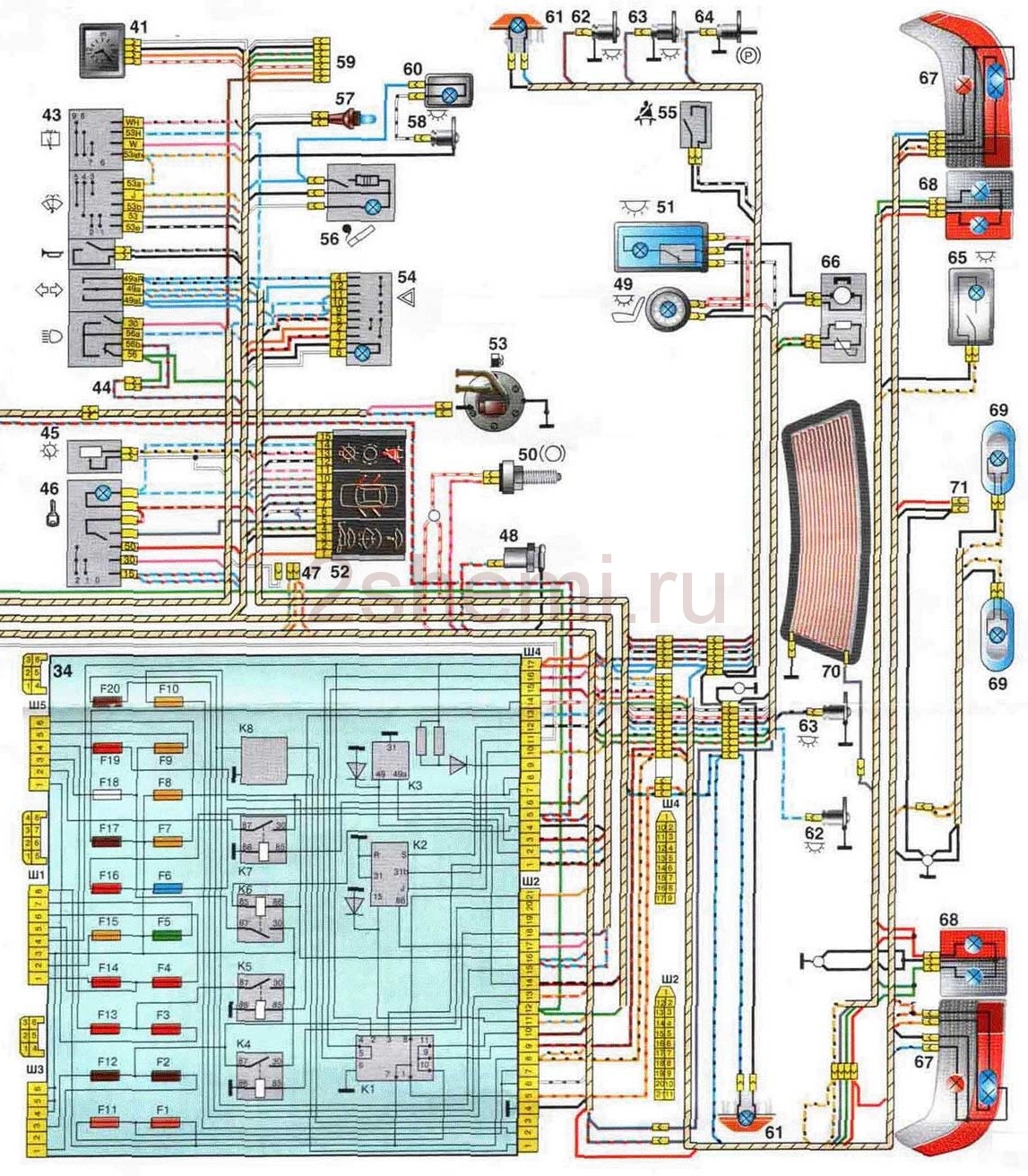

Полную схему одним файлом смотрите далее (клик для увеличения):

1 – блок-фара 37 – комбинация приборов 2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света 3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света 4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла 5 – звуковой сигнал 41 – часы 6 – генератор 42 – выключатель обогрева заднего стекла 7 – датчик уровня масла 43 – подрулевой переключатель 8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа 9 – контроллер отопителя 45 – выключатель освещения приборов 10 – выключатель клапана рециркуляции 46 – выключатель зажигания 11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар 12 – коммутатор 48 – розетка для переносной лампы 13 – концевой выключатель карбюратора 49 – плафон направленного света 14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения 15 – свечи зажигания 51 – плафон освещения салона 16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля 17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива 18 – распределитель зажигания 54 – выключатель аварийной сигнализации 19 – катушка зажигания 55 – датчик ремня безопасности водителя 20 – стартер 56 – прикуриватель 21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы 22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика 23 – датчик скорости 59 – колодка для подключения бортового компьютера 24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика 25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота 26 – клапан рециркуляции 62 – выключатель в стойке передней двери 27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери 28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза 29 – аккумуляторная батарея 65 – фонарь освещения багажника 30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне 31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь 32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь 33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака 34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла 35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения 36 – переключатель наружного освещения

Дополнительные элементы

На автомобилях ВАЗ 2110 могут встречаться опции, вносящие корректировки в проводку:

• очистители головных фар;
• обогрев передних сидений.

Проводка обогрева сидений состоит из деталей:

1. Колодка подключения к жгуту передней двери с одной стороны автомобиля.
2. Аналогичная колодка с другого борта. Минусовой сигнал подается от отдельного проводника, обозначенного на схеме буквой А.
3. Нити обогрева подушек правого сидения.
4. Контроллер управления обогревом с возможностью управления интенсивностью нагрева.
5. Нити обогрева подушек левого сидения.

Проводка обогрева сидений ВАЗ 2110

В схему очистителя фар входят:

• 1 — два моторедуктора;
• 2 — дополнительный насос омывателя;
• 3 — переключатель работы;
• 4 — выключатель наружного освещения;
• 5 — монтажный блок предохранителей;
• 6 — замок зажигания;
• 7 — управляющее реле.

Жгут очистителей фар ВАЗ 2110

Система зажигания и электросхемы ВАЗ 2110 инжектор 8 клапанов

Система зажигания в автомобиле ВАЗ 2110 инжектор 8 клапанов отвечает за подачу искры на свечи и обеспечивает горение топливно-воздушной смеси в цилиндрах двигателя

Важно знать основные компоненты системы зажигания и правильное подключение электросхем для обеспечения надежной работы двигателя

Основные компоненты системы зажигания ВАЗ 2110 инжектор 8 клапанов:

• Катушка зажигания
• Электронный блок управления (ЭБУ)
• Датчик положения коленвала (ДПКВ)
• Датчик положения распредвала (ДПРВ)
• Свечи зажигания
• Распределитель зажигания (устанавливается на двигателях без системы бездатчикного зажигания)

Электросхемы ВАЗ 2110 инжектор 8 клапанов представлены в виде схем подключения основных компонентов и проводки с приборной панели. Они помогают автолюбителям понять, как происходит передача электрического сигнала по различным узлам автомобиля и правильно подключить электронные компоненты.

Важно следить за правильностью подключения проводов и использовать рекомендованные цветовые маркировки для различных типов проводов. Это поможет избежать ошибок и повреждений системы зажигания

При неисправностях системы зажигания рекомендуется обратиться к электросхемам ВАЗ 2110 инжектор 8 клапанов, чтобы правильно определить и устранить проблему. Это поможет избежать неправильной диагностики и ремонта, а также сэкономит время и деньги на поиске неисправности.

Обращайтесь к электросхемам ВАЗ 2110 инжектор 8 клапанов при необходимости понять принцип работы системы зажигания и правильного подключения проводов. Это поможет вам быть уверенными в исправности и надежности вашего автомобиля.

Принцип работы

Система зажигания ВАЗ 2110 инжектор 16 клапанов предназначена для обеспечения правильного воспламенения топливно-воздушной смеси в цилиндрах двигателя. Она включает в себя несколько ключевых элементов, каждый из которых выполняет свою функцию.

Основным компонентом системы зажигания является электронный блок управления (ЭБУ). Он отслеживает работу двигателя и принимает решения о времени и порядке искры. ЭБУ получает сигналы от различных датчиков, таких как датчик положения коленчатого вала, датчик температуры охлаждающей жидкости и датчик детонации.

Датчик положения коленчатого вала отвечает за определение момента впрыска топлива и зажигания. Этот датчик передает информацию об угле поворота коленчатого вала ЭБУ, которое определяет, когда нужно создавать искру.

Датчик температуры охлаждающей жидкости необходим для коррекции времени зажигания в зависимости от температуры двигателя. Чем выше температура, тем раньше должна быть искра. Датчик температуры охлаждающей жидкости сообщает ЭБУ текущую температуру двигателя, и ЭБУ регулирует время зажигания соответствующим образом.

Датчик детонации отслеживает наличие детонации в цилиндрах двигателя. Детонация может привести к повреждению двигателя, поэтому датчик детонации является важным элементом системы зажигания. Если датчик детонации обнаруживает признаки детонации, он передает информацию ЭБУ, которая корректирует время зажигания, чтобы предотвратить возникновение детонации.

Основной принцип работы системы зажигания заключается в следующем:

1. Во время работы двигателя коленчатый вал вращается, и датчик положения коленчатого вала передает информацию об угле поворота ЭБУ.
2. ЭБУ анализирует информацию от датчиков, таких как датчик температуры охлаждающей жидкости и датчик детонации, и принимает решение о времени и порядке зажигания искры.
3. Когда наступает момент зажигания, ЭБУ передает сигнал катушке зажигания, которая создает искру в свече зажигания.
4. Искра зажигает топливно-воздушную смесь в цилиндре двигателя, что приводит к его воспламенению и обеспечивает работу двигателя.

Все элементы системы зажигания тесно взаимодействуют между собой, обеспечивая эффективное и безопасное воспламенение топливно-воздушной смеси в двигателе ВАЗ 2110 инжектор 16 клапанов.
