Как исправить неисправность указателя уровня топлива газона некст

Схема подключения системы управления двигателем ЯМЗ (C41R13) ГАЗон Next.

Схема подключения системы управления двигателем ЯМЗ (C41R13) ГАЗон Next.

Схема подключения.

А5 – блок управления двигателем; В12 – датчик давления и температуры масла; В13 – датчик давления и температуры надувочного воздуха; В14 – датчик давления и температуры топлива; В15 – датчик давления в рейле; В16 – датчик числа оборотов коленчатого вала; B17 – датчик педали газа; В18 – датчик температуры охлаждающей жидкости; В19 – датчик частоты вращения распределительного вала; В20 – датчик положения заслонки рециркуляции; В21 – датчик температуры воздуха; B46 – датчик скорости; B47 – датчик перепада давления; B102 – датчик педали торможения; B103 – датчик наличия воды в топливе; B104 – датчик педали сцепления; Е50 – нагреватель воздуха; F41 – блок предохранителей; F43 – блок предохранителей нижний; G2 – аккумуляторная батарея; K1 – дополнительное реле стартера; К83 – реле нагревателя воздуха; M1 – стартер; N1 – дозатор топливного насоса высокого давления; P2 – комбинация приборов; S1 – выключатель приборов и стартера; S12 – переключатель световой сигнализации; S141 – выключатель круиз-контроль/отбор мощности; S142 – переключатель круиз-контроль/отбор мощности; S143 – кнопка круиз-контроль/отбор мощности; Y1,Y2,Y3,Y4 – топливные форсунки; Y45 – клапан рециркуляции; X51 – колодка диагностики МСУД.

Применяемость по моделям двигателя

Похожие товары

Самовывоз — из магазина «Автозапчасти» по адресу: Москва, ул. Коминтерна, д.20/2, схема проезда (УТОЧНЯЙТЕ НАЛИЧИЕ ПЕРЕД ВЫЕЗДОМ).

Наши тарифы на доставку автозапчастей для физ. лиц:

• по Москве в пределах МКАД, в город: Мытищи — 500 руб.
• по Московской области — 500 руб. + 40 руб. за километр.
• по России — по расценкам сторонних транспортных компаний (отправка компаниями «Деловые линии», «СДЭК», ТК «Энергия» и другими).

Доставка для юридических лиц при стоимости заказа от 15 000 руб. по Москве БЕСПЛАТНО!

Источник статьи: http://detali15.ru/katalog/gaz/01_gas_engine/sistema-pitanija/31839/

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

ФИЛЬТР ТОПЛИВНЫЙ ГРУБОЙ ОЧИСТКИ (ЭЛЕМЕНТ БЕЗ КРЫШКИ )ГАЗОН НЕКСТ (MANN)

Купить в один клик

• Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
• Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
• Более подробная информация в разделе Доставка

• Наличными
• Банковской картой VISA, MasterCard, Maestro и МИР
• Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
• Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Процедура возврата товара регламентируется статьей 26.1 федерального закона «О защите прав потребителей» .

• Потребитель вправе отказаться от товара в любое время до его передачи, а после передачи товара — в течение семи дней;
• Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара;
• Потребитель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его человеком;
• При отказе потребителя от товара продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования;

Источник статьи: http://gaztechnology.ru/shop/gazon-next/raskhodnye-materialy/filtr-toplivnyy-gruboy-ochistki-element-bez-kryshk/

Горит АБС Пежо 308. Способы решения

На автомобилях Пежо 308 и Ситроен C4, часто возникают неисправности по системе ABS ESP. Электронные блоки управления данной системой сконструированы достаточно надёжно, и если у вас возникают симптомы неисправности тормозной системы – загораются лампочки ABS ESP или информационное сообщение на панели приборов, то следует начинать с диагностики. В большинстве случаев, всё решится заменой датчика, поиском какого-нибудь обрыва в проводке, либо заменой неисправного предохранителя АБС Ситроен C4 или Пежо 308. Тем не менее, решение неисправностей АБС Пежо требует правильного подхода. Для того, чтобы подобрать наиболее оптимальный вариант решения данной проблемы, требуется понять, что именно неисправно и каков характер дефекта. Для начала требуется провести обычную электронную диагностику и считать коды ошибок, любым прибором, для начала.

Неисправности блока abs citroen c4 2012 и peugeot 308 могут проявляться, когда блок АБС не выходит на связь, то есть, компьютер не видит блок управления, а другие блоки жалуются на отсутствие связи с абс, во многих случаях – это проблема с самим электронным блоком системы.

Почему загорелся «чек» двигателя: причины и что делать в таком случае

Начнем с глобальной проблемы для стран СНГ. Если «check» загорелся во время езды на автомобиле после недавней заправки на АЗС, наблюдается падение мощности, мотор стал работать с перебоями без видимых причин, тогда виновником может быть качество топлива или его несоответствие данному типу двигателя. Не вдаваясь в подробности, ЭБУ может фиксировать появление детонации в двигателе, различные нарушения процесса сгорания смеси и т. д. В результате контроллер сигнализирует водителю о неисправности.

Для решения проблемы бывает достаточно разбавить залитое в бак топливо порцией высококачественного бензина или солярки, после чего горящий чек потухнет сам по себе через несколько км. пробега. Добавим, что в отдельных случаях некачественное топливо нужно сливать, прочищать систему питания. Также чек может не тухнуть даже после устранения причины. В этом случае записанную ошибку в ЭБУ нужно сбрасывать программно, то есть при помощи спецоборудования.

Также затронем ситуацию, когда затроил двигатель и загорелся чек. Такая проблема часто может быть вызвана как неполадками в системе зажигания (свечи, провода, катушка и т. д.), так и неисправностями системы питания, когда не происходит впрыска топлива в один из цилиндров.

Если суммировать главные причины, по которым горит чек на холодном двигателе, мотор заводится или не заводится при горящем чеке, тогда в списке следует отметить:

Преимущества использования фильтра топливного грубой очистки

1. Увеличение срока службы двигателя. Фильтр предотвращает попадание загрязнений и механических частиц в систему питания, что позволяет снизить износ двигателя и увеличить его срок службы.

2. Повышение эффективности работы двигателя. Чистое топливо способствует более полному сжиганию, что увеличивает эффективность работы двигателя и позволяет экономить топливо. В результате, поездки становятся более экономичными.

3. Снижение риска поломки системы питания. Фильтр предотвращает попадание важных деталей системы питания (топливного насоса, форсунок и пр.) мелких частиц и загрязнений, что уменьшает риск их поломки и требования к регулярному обслуживанию и ремонту.

4. Защита от воздействия коррозии. Фильтр предотвращает попадание в систему питания влаги и промывочных жидкостей, которые могут вызвать коррозию металлических деталей. Это способствует сохранению работоспособности системы на протяжении всего ее срока службы.

5. Улучшение экологических показателей. Фильтр топливного грубой очистки помогает уменьшить выбросы вредных веществ и токсичных газов в атмосферу, так как предотвращает попадание загрязнений в систему выхлопа.

6. Снижение затрат на обслуживание и ремонт. Регулярная замена фильтра топливного грубой очистки помогает предотвратить серьезные поломки системы питания, что позволяет снизить затраты на обслуживание и ремонт автотранспортного средства.

Все эти преимущества делают фильтр топливного грубой очистки неотъемлемой частью системы питания автотранспорта и позволяют поддерживать его в отличном техническом состоянии на протяжении всего эксплуатационного периода.

Что такое «check engine»: на какие проблемы указывает горящий «чек»

Загорание аварийной лампочки происходит по следующей причине: ЭБУ двигателем фиксирует какую-либо ошибку или сбой и прописывает неисправность в свою память в виде определенного кода. Параллельно с этим блок управления инициирует загорание чека. Добавим, что на некоторых автомобилях, которые имеют развитую систему самодиагностики, такая ошибка может сразу расшифровываться и данные выводятся на экран бортового компьютера. Более простые версии авто потребуют подключения специального сканера к диагностическому разъему, после чего происходит считывание кода ошибки для его дальнейшей подробной расшифровки.

Стоит отдельно отметить, что если при включении зажигания горит чек двигателя, тогда это абсолютно нормальное явление, которое не является неисправностью. Значок в норме должен погаснуть уже после запуска двигателя, то есть после начала самостоятельной работы ДВС. Поводом для беспокойства считается ситуация, когда работает двигатель и горящий чек присутствует на панели после запуска.

Как уже было сказано, ЭБУ фиксирует разные ошибки, после чего загорается чек. Это значит, что неисправность может быть как серьезной поломкой, так и мелкой неполадкой. В любом случае, дальнейшая эксплуатация ТС не рекомендуется, так как автомобилю нужна незамедлительная диагностика. Параллельно с этим опытные водители могут самостоятельно определить причину загорания чека без поездки на СТО или использования диагностического оборудования. Давайте рассмотрим основные симптомы, признаки и причины распространенных неисправностей, в результате которых загорается аварийный индикатор.

Как слить воду из топливного фильтра?

Практически невозможно избежать конденсации влаги в топливном фильтре, поэтому для некоторых дизельных автомобилей на панели приборов предусматривается сигнальная лампа, извещающая о наличие воды в топливной системе, или так называемый датчик воды топливного фильтра.

Если после запуска двигателя транспортного средства датчик воды топливного фильтра не погас, или если он загорелся во время движения автомобиля, нужно остановить машину и немедленно слить воду из отстойника фильтра.

Слив воды с топливного фильтра дизеля осуществляется в несколько этапов:

1. Под топливный фильтр нужно установить контейнер для сбора жидкости.
2. На верхней крышке фильтра необходимо немного отвернуть винт, чтобы стабилизировать давление, выпустив лишний воздух.
3. Открутить пробку для слива воды, расположенную в нижней части механизма. Для того чтобы удобнее было сливать жидкость, можно надеть на отверстие шланг.
4. Сливать жидкость до момента появления чистого дизельного топлива. Обычно объем воды составляет примерно 250 миллилитров. Все содержимое фильтра сливать не рекомендуется.
5. Установить на место пробку и закрутить винт, чтобы избежать попадания воздуха в систему.
6. После того, как вода была слита из топливного фильтра, удалять воздух из топливной системы необязательно. Это произойдет автоматически после запуска автомобильного двигателя.
7. Необходимо визуально проверить герметичность топливной системы после установки всех ее элементов на место.
8. Если все было сделано правильно, датчик воды топливного фильтра отключится через несколько секунд после того, как будет запущен двигатель.

Во время процедуры слива воды из топливного фильтра желательно пользоваться перчатками для защиты кожи рук от дизельного топлива.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Технические особенности

К техническим особенностям, характерным для длиннобазной модификации данного автомобиля, относятся следующие факторы:

1. в качестве ведущей оси используется задняя;
2. колеса машины оборудованы особыми устройствами, имеющими пневматический вариант привода управления. Это позволяет сделать процесс торможения еще более эффективным;
3. подвески обеих осей машины – рессорного типа. При этом они оснащены специальными устройствами, способствующими дополнительной устойчивости грузовика;
4. тормозная система оснащена усилителем вакуумного типа, а также электроникой ABS, препятствующей блокировке колес во время движения автомобиля;
5. рулевой механизм включает в себя наличие интегрального устройства, оснащенного гидроусилителем ZF.

Все это способствует тому, что максимально нагруженный среднетоннажник Газон Некст способен уверенно преодолевать 30-градусные подъемы и 12-градусные спуски. На ровных отрезках трассы, имеющей твердое покрытие, такой автомобиль может двигаться со скоростью, равной 100 км / ч.

Стоимость и расход горючего (дизельное топливо)

На ГАЗон Некст 10 тонник цена составляет примерно 2 000 000 рублей. Причем это весьма экономный автомобиль в плане расхода топлива. Согласно техническим характеристикам ГАЗона Некст, расход топлива этого автомобиля составляет примерно 20 литров на 100 километров. В соответствии со своими техническими характеристиками на газон некст 5 тонник цена составляет чуть больше 2 млн. рублей (2, 2 млн. — 2,4 млн.).

Такая разница между десятитонником и пятитонником обусловлена тем, что грузовик, перевозящий грузы объемом до 5 тонн, гораздо востребованней. Он более комфортно чувствует себя на городских дорогах, во время езды в черте города .Это маневренное авто, а потому более популярное. Подведя итог, можно смело сказать, что все модели ГАЗона Некст составляют достойную конкуренцию импортным аналогам, таким как Фиат и другим брендам зарубежных грузовых автомобилей.

Газон Некст с датчиком: надежность и эффективность

Надежность является одним из ключевых преимуществ газона Некст с датчиком. Он изготовлен из высококачественных материалов, которые обеспечивают его прочность и долговечность. Фильтр топлива грубой очистки способен выдерживать большие нагрузки и экстремальные условия эксплуатации без потери своих функциональных свойств.

Кроме надежности, газон Некст с датчиком также обладает высокой эффективностью. Он эффективно удаляет все частицы грязи и песка из топлива, которые могут проникнуть в систему питания двигателя. Это позволяет предотвратить поломки и увеличить срок службы двигателя, а также снизить расходы на ремонт и обслуживание.

Помимо этого, датчик у газона Некст играет очень важную роль. Он предупреждает водителя о необходимости очистки или замены фильтра, что позволяет своевременно принять меры для поддержания его работоспособности. Такой контроль обеспечивает более высокую надежность и безопасность автомобиля.

В итоге, газон Некст с датчиком — это надежное оборудование, которое гарантирует эффективную очистку топлива и защиту двигателя от повреждений. Он отличается высокой надежностью и долговечностью, а также предоставляет возможность контролировать состояние фильтра. Если вы хотите обеспечить безопасную и бесперебойную работу вашего автотранспорта, газон Некст с датчиком — отличный выбор!

Таблица: технические характеристики Газон Next

Модели ГАЗон Некст

Эта марка производится в двух моделях, с разными типами кузова: удлиненным (C41R31) и стандартным (C41R11) и двухрядным или семиместным (C42R31). Последняя модель подразумевает возможность установки дивана в кузове, который станет отличным спальным местом. Такой комфорт позволяет применять машину в грузоперевозках на большие расстояния. Для всех грузовиков ГАЗ производитель изготовил один кабинный модуль.

Базовая комплектация ГАЗон Некст:

• ГАЗ–C41R13: мотор ЯМЗ-53441, колесная база составляет 3,77 метра, есть шасси, это бортовой грузовик;
• ГАЗ–C41R31: бортовой грузовик, у которого колесная база удлинена до 4,515 метров, имеется мотор Cummins ISF 3,8;
• АЗ–C41R11: мотор Cummins ISF 3,8, бортовая машина с колесами в 3,77 метров и шасси;
• ГАЗ–C42R33: бортовая машина с двойной семиместной кабиной и удлиненной колесной базой в 4,515 м. Мотор ЯМЗ-53441.

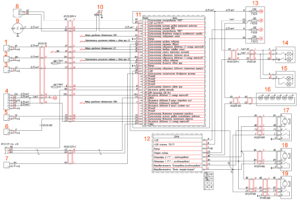

Схема подключения комбинации приборов, центрального замка и плафона кабины ГАЗон Next.

Схема подключения комбинации приборов, центрального замка и плафона кабины ГАЗон Next.

Другие статьи по комбинации приборов ГАЗон Next.:

Схема подключения.

1 – датчик аварийного давления (2 контур тормозов); 2 – датчик аварийного давления (1 контур тормозов); 3 – датчик аварийного давления (стояночный тормоз); 4 – модуль подготовки воздуха тормозной системы; 5 – датчик уровня охлаждающей жидкости; 6 – выключатель стояночного тормоза; 7 – датчик засорения воздушного фильтра; 8 – блок управления АБС; 9 – генератор; 10 – колодка (для кнопки запроса диагностики АБС); 11 – комбинация приборов; 12 – блок управления замками дверей; 13 – блок предохранителей; 14 – плафон кабины; 15 – плафон второго ряда сидений*; 16 – фонарь освещения подножки*; 17 – актуатор двери водителя; 18 – актуатор двери пассажира; 19 – актуатор двери второго ряда сидений; ХР:12/25 – колодка соединения жгута 12 (по двигателю) со жгутом 25 (по кабине); ХР:25/229-С – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) серого цвета; ХР:25/229-Ч – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) чёрного цвета; ХР:25/30 – колодка соединения жгута 25 (по кабине) со жгутом 30 (по раме); ХР:25/185 – колодка соединения жгута 25 (по кабине) со жгутом 185 (по полу); ХР:25/38 – колодка соединения жгута 25 (по кабине) со жгутом 38 (по крыше); ХР:229/805 – колодка соединения жгута 229 (по панели) со жгутом 805 (в левой двери); ХР:229/806 – колодка соединения жгута 229 (по панели) со жгутом 806 (в правой двери); ХР:229/185 – колодка соединения жгута 229 (по панели) со жгутом 185 (по полу); ХР:185/808 – колодка соединения жгута 185 (по панели) со жгутом 808 (в задней двери).

Колодка показана со стороны установки контактов.

Технические характеристики ГАЗ 33081 Садко

Модуль топливозаборника с датчиком уровня топлива ГАЗель Next.

Модуль топливозаборника с датчиком уровня топлива ГАЗель Next.

Модуль топливозаборника A31R32.1139010 или A31R32.1139020* с датчиком указателя уровня топлива предназначен для забора топлива и обеспечения контроля его уровня в топливном баке.

Модуль топливозаборника установлен внутри топливного бака. Модуль состоит из заборной камеры, крышки модуля со штуцерами и соединительной колодкой, фильтра предварительной очистки топлива и датчика указателя уровня топлива, состоящего из поплавка, соединенного с реостатом. В зависимости от количества топлива в топливном баке на электромагнитный указатель уровня топлива (в комбинации приборов) подается ток, который определяется сопротивлением реостата модуля.

Сопротивление реостата в зависимости от уровня топлива и положения поплавка.

По достижении в топливном баке резервного остатка топлива (менее 10 л, сопротивление реостата 230±10 Ом) в комбинации приборов включается сигнальная лампа резервного остатка топлива.

Модуль топливозаборника является неремонтируемым изделием.

Модуль топливозаборника подлежит замене при следующих условиях:

• если при плавном перемещении рычага вверх-вниз происходит разрыв цепи датчика уровня топлива;
• если сопротивление, при подключении к внешнему электрическому разъему модуля на верхнем (полный бак) и нижнем (пустой бак) уровнях не соответствует требованиям (см. таблицу).

Модули топливозаборников.

Н – положение поплавка; 1 – противоотливной стакан; 2 – кольцо прижимное; 3 – поплавок датчика уровня топлива; 4,5,6 – штуцеры.

Соответствие контактов электрическим цепям.

Электрическая схема подключения датчика указателя уровня топлива.

R – реостат датчика уровня топлива.

Расположение контактов разъема Х1.

Указания по установке и эксплуатации.

Снятие и установку модуля топливозаборника необходимо проводить на снятом с автомобиля топливном баке.

При замене неисправного модуля топливозаборника необходимо выполнить следующее:

• после вскрытия упаковки осмотреть модуль на отсутствие повреждений на корпусе, наконечниках штуцеров, проверить целостность и легкость перемещения рычага датчика уровня топлива с поплавком.
• установить модуль в топливный бак автомобиля, предварительно установив уплотнительное кольцо. Повернуть прижимное кольцо модуля с помощью приспособления крутящим моментом около 200 Н·м (20 кгс·м), обеспечив герметичность топливного бака.

Перед затяжкой прижимного кольца установочные стрелки на модуле топливозаборника и топливном баке должны быть совмещены (направлены друг на друга).

соединить модуль с топливопроводами системы питания двигателя и топливопроводом догревателя или предпускового подогревателя, отопителя*, установленными на топливном баке, обеспечив правильность установки топливопровода подачи топлива и сливного топливопровода и герметичность соединений. Трубки соединять с модулем до возникновения характерного щелчка. Трубку дополнительного забора топлива зафиксировать на топливном баке монтажными втулками.

Соединения топливного бака с модулем топливозаборника, топливными трубками и наливной трубой должны быть герметичными при давлении воздуха 25-35 кПа (0,25-0,35 кгс/см 2) в течение 30 секунд в ванне с водой. Появление пузырьков воздуха не допускается. Проверку герметичности проводить с заглушенными топливными трубками, наливной трубой и клапаном с фильтром.

присоединить колодку жгута проводов топливного бака к модулю топливозаборника.

* Для автомобилей с догревателем системы отопления или предпусковым подогревателем, отопителем.
