Неисправности датчика дроссельной заслонки: разбираемся в устройстве и методах диагностики

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

1. Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
2. Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
3. Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
4. Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Одна из причин выхода из строя контроллера положения заслонки дросселя показана в ролике канала «Все Сам».

Основные признаки выхода из строя ДПДЗ

Другие признаки неисправности ДПДЗ:

1. Плавающие обороты, на холостых машину сильно трясет или она глохнет. Резкий скачек оборотов до 2000 – 3000.
2. Падает динамика авто, особенно при разгоне (провалы, рывки), буксировке, подъеме в гору, перевозки грузов, как говорят в народе, не тянет двигатель. Это же происходит по причине нестабильной работе АКПП, тут все взаимосвязано. Или, наоборот, при незначительном нажатии на педаль газа машина резко ускоряется.
3. Повышенный расход топлива — проявляться сразу же после появления сбоев в работе датчика.
4. При переходе на повышенную или пониженную передачи, включая и нейтральную, мотор глохнет.
5. Переход работы машины в аварийный режим, частота вращения коленвала не превышает 1500 оборотов в минуту, так как заслона в таком режиме приоткрыта только на 6-7%.

Такие же признаки указывают и на неисправность дроссельной заслонки, состояние которой важно периодически проверять и при необходимости чистить

Основные признаки поломок датчика положения дроссельной заслонки

Когда датчик сломан, это находит свое отражение в работе многих систем. Признаки неисправности датчика дроссельной заслонки:

 Ухудшение работы двигателя на «холостых» оборотах. Если раньше ДВС при переключении на нейтральную скорость работал стабильно и надежно, то при выходе из строя датчика заслонки переход на «холостой режим» становится для владельца транспортного средства настоящим испытанием. В ряде случаев сбои в системе ДВС приводят к тому, что машина буквально глохнет на ходу, что может привести к возникновению аварийной ситуации на дорогах.

 Отказ мотора при попытке переключиться на другую скорость, включая нейтралку. Это один из наиболее характерных признаков неисправности датчика заслонки, который встречается практически у каждого владельца авто, столкнувшегося с этой проблемой.

 Двигатель мгновенно «затухает» при включении определенной скорости. Чаще всего проблема связана с переходом в «холостой режим». Но иногда сбои случаются и при изменении иной скорости.

 Ухудшение плавности движения автомобиля

Всем владельцам авто важно, чтобы его машина ездила уверенно, отличалась высокой маневренностью и определенной степенью надежности. Но если датчик дроссельной заслонки выходит из строя, о плавном движении за рулем можно забыть

При увеличении скорости машина будет буквально перескакивать с одного скоростного режима на другой, что также чревато созданием аварийной ситуации в процессе очередного рывка автомобиля. Ход автомобиля в такой ситуации часто сопровождается сменой рывков с провалами.

 Резкое падение тяги и способности к разгону. Этот признак не является 100% гарантией того, что при его возникновении речь идет исключительно о сломанном датчике дроссельной заслонки. Но если машина стала значительно медленнее набирать скорость при поднятии на любые поверхности, заметно снижает скорость при наличии груза весом до 70% от максимальной загруженности, слишком долго разгоняется на старте, скорее всего, причиной проблемы является именно датчик заслонки дросселя.

 Появление кода ошибки на приборном щитке. В моделях, по-максимуму оснащенных электроникой, определить, в чем причина неисправности, порой легче, чем в устаревших механических предшественниках. Так, если на панели загорается сообщение с ошибкой Check Engine, рекомендуется подключить прибор для сканирования кода. При обнаружении ошибки p0120 можно с уверенностью утверждать, что проблема связана исключительно с датчиком дроссельной заслонки.

 Увеличивается расход топлива. Когда дроссельная заслонка не справляется с регуляцией топлива, это плохо сказывается на работе ДВС. Постепенно, в зависимости от степени выхода из строя деталей, расход бензина или дизеля будет увеличиваться.

Когда датчик дроссельной заслонки не работает, может проявляться один или сразу несколько признаков его неисправности. Независимо от возникшей проблемы следует учитывать, что именно способствовало поломке детали, а также есть ли способы быстрого и качественного решения проблемы, исключающие замену элементов в автосервисе.

Диагностика своими руками

Как проверить датчик положения дроссельной заслонки? Чтобы точно убедиться в том, что устройство нуждается в замене, при появлении первых признаков нужно произвести его диагностику.

Проверка датчика положения дроссельной заслонки осуществляется при помощи вольтметра:

1. Для начала необходимо включить зажигание и, используя тестер, с помощью щупов определить напряжение между контактом «-» и ползунком. Если устройство рабочее, этот параметр должен быть не более 0.7 вольт.
2. Затем вам необходимо полностью открыть заслонку, для этого проверните пластмассовый сектор и опять проверьте напряжение. В этом случае напряжение должно быть не меньше 4 вольт.
3. Выполнив это, следует отключить зажигание и извлечь штекер. Между любым выводом и контактом ползунка производится диагностика сопротивления.
4. Далее, медленно поворачивая заслонку, нужно следить за показаниями вольтметра, при рабочем устройстве они будут изменяться, причем стрелка на тестере должна перемещаться плавно. В том случае, если она движется с рывками, это говорит о неработоспособности ДПДЗ (автор видео о диагностике сопротивления регулятора — канал AndRamons).

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

1. Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

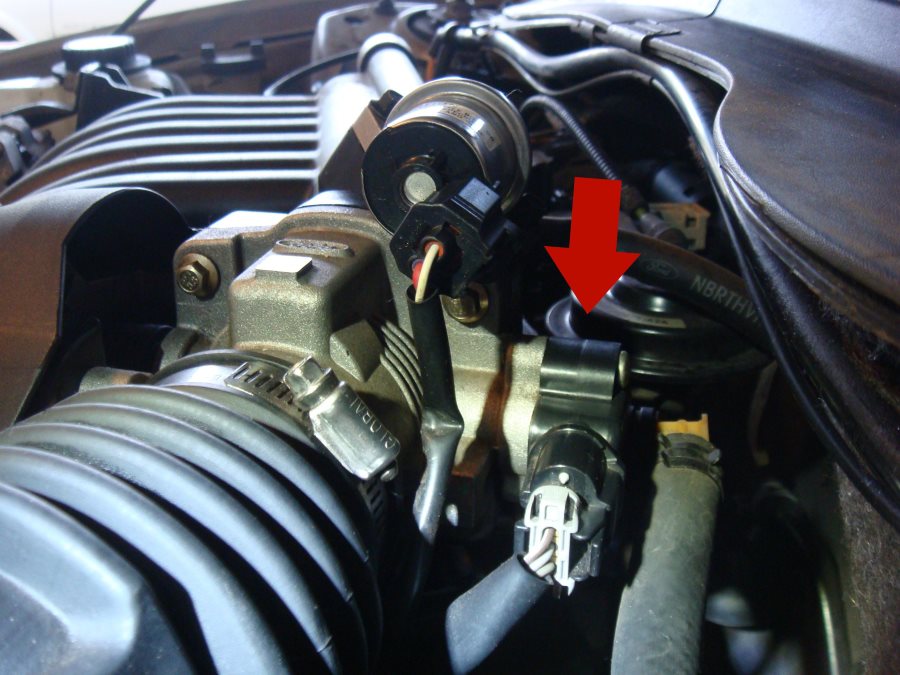

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

• В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
• В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.

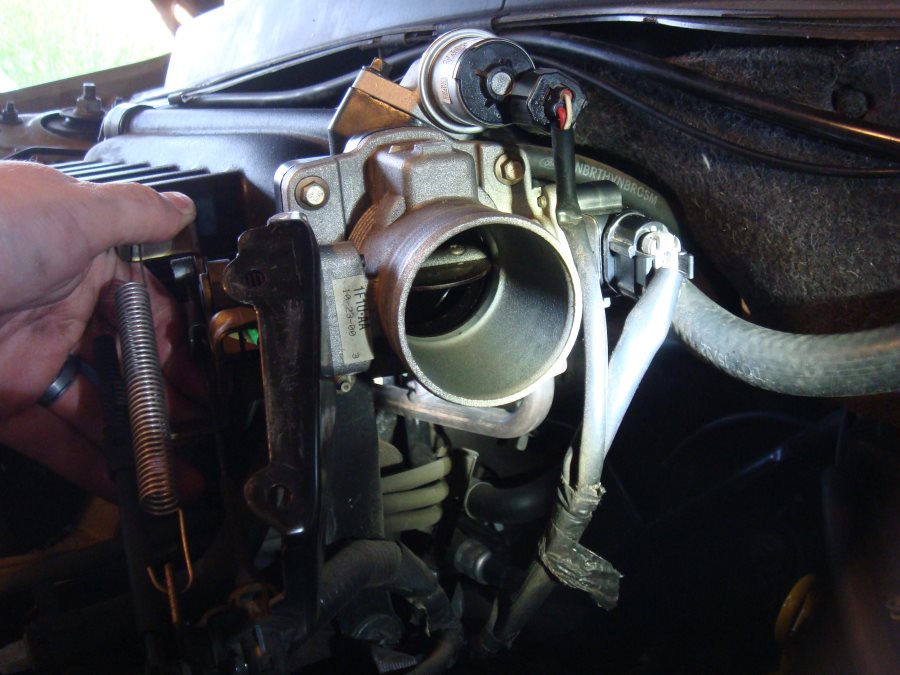

• При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

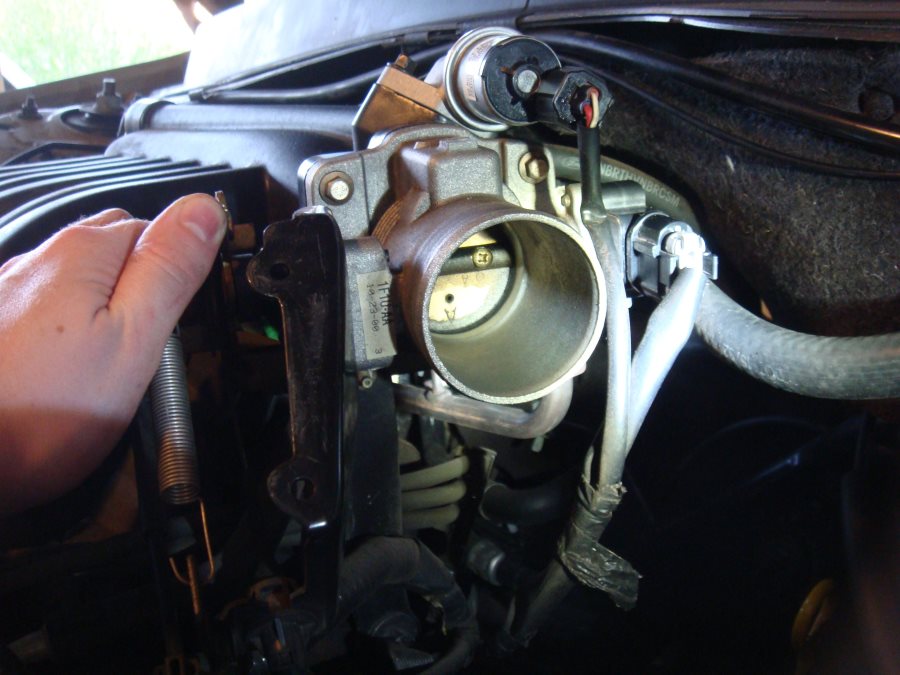

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

2. Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

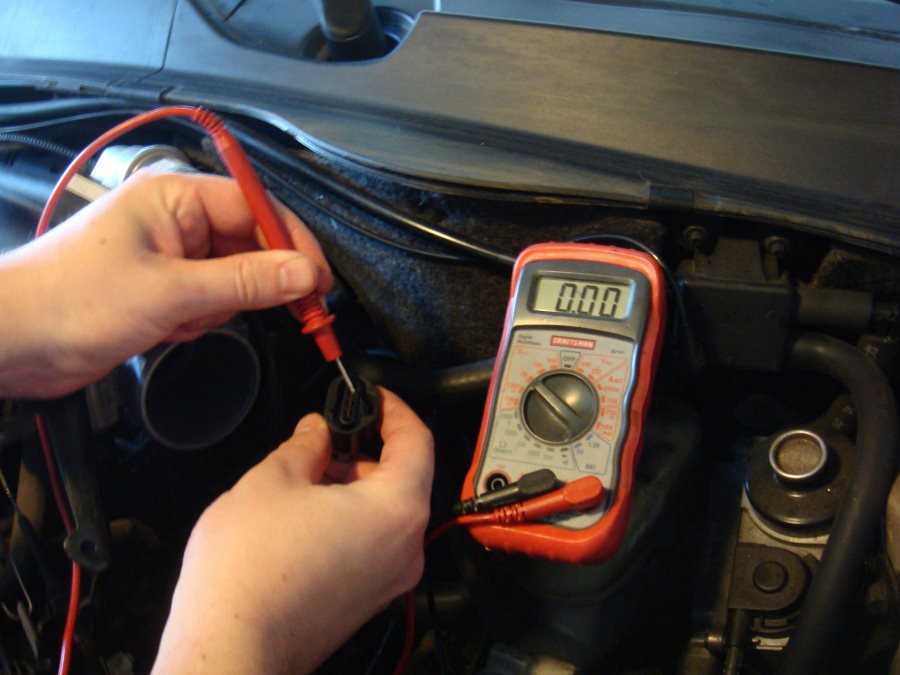

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

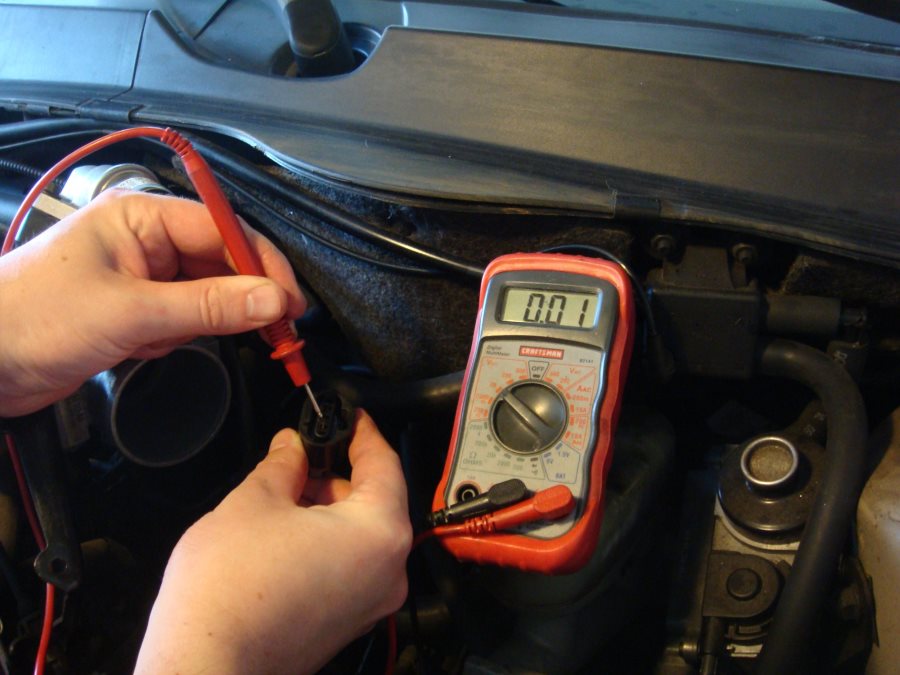

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

3. Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

4. Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Главные признаки неисправности дроссельного датчика

На частичную или полную поломку этого устройства указывают следующие признаки:

1. На холосто ходу (ХХ) обороты всегда непостоянны. Мотор само по себе, то разгоняется, то чуть ли не глохнет.
2. При резком сбрасывании педали газа во время переключения скорости, ДВС глохнет.
3. Мощность двигателя значительно уменьшена. Машина не тянет ни в гору, ни по прямой.
4. Расход топлива стал больше, чем был.
5. Даже если плавно нажимать на педаль газа, разгон транспортного средства идет рывками.

На некоторых автомобилях на панели приборов загорится значок Check Engine (Чек энджайн) и через некоторое время потухнет, потом опять засветится. Если горит ЧЕК, то надо сделать диагностику, мало ли что может быть причиной неполадок в работе всего силового агрегата.

Возможные повреждения конструкции TPS

Хаотический выходной сигнал — наблюдается, когда потенциал 5В быстро нарастает, падает до нуля и полностью исчезает. Хаотичность выходного сигнала потенциометра дроссельной заслонки обычно указывает на дефектный потенциометр. В этом случае этот элемент рекомендуется заменить.

Отсутствует сигнал напряжения – нет питания 5В на контакте датчика позиции дроссельной заслонки. Проверить состояние контакта заземления потенциометра. Проверить сигнальный провод, соединяющий потенциометр дроссельной заслонки с бортовым контроллером.

Если источник питания и земля показывают слабый потенциал, проверить целостность проводов между потенциометром и бортовым контроллером.

В случае исправности проводников потенциометра, проверить качество всех подключений питания и заземления бортового контроллера. Если «ОК», наиболее вероятной причиной неисправности является контроллер.

Выходной сигнал (питание) равен напряжению АКБ

Проверить наличие короткого замыкания в проводах, подключенных к положительной клемме аккумуляторной батареи автомобиля или к шине питания. Проверить потенциометр дроссельной заслонки с помощью осциллографа.

При помощи информации: Autoditex

Причины неисправности датчика дроссельной заслонки

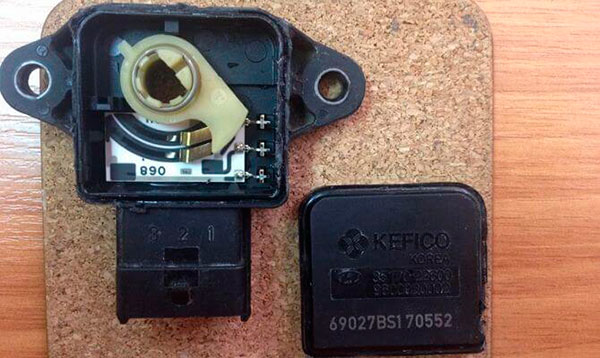

Чаще выходят из строя контактные датчики, поскольку их работа связана с постоянным трением, и они постепенно изнашиваются физически.

Причинами выхода из строя контактного датчика (ползунка, перемещающегося по резистивным дорожкам с напылением) могут быть:

• Износ магнитного напыления резистивных дорожек. Вследствие этого механическое движение ползунка больше не может быть преобразовано в логический сигнал.
• Потеря выходного напряжения датчика вследствие полного износа напыления в стартовом положении ползунка.
• Физический износ шестерёнок ползунка.
• Сам ползунок износился или обломался, и теперь соприкасается с осью заслонки не так, как должен по настройкам компьютера, что искажает реальные данные наклона заслонки.
• Оборвались провода в электросети.
• Произошло короткое замыкание сети.

Бесконтактные датчики выходят из строя намного реже, однако и они не могут служить вечно. Их поломки часто связаны с короткими замыканиями или обрывами проводов, потерей электрического контакта.

Ремонтировать ДПДЗ бессмысленно – дешевле и проще просто поменять его на новое устройство аналогичного типа. В зарубежных магазинах такие детали продаются в разделе Throttle position sensor.

Разновидности ДПДЗ на Приоре

Зачем владельцам автомобилей Приора нужно читать этот раздел, где описаны виды датчиков ДПДЗ. Ведь в случае подозрений на неисправность этого датчика, важнее первым делом выполнить проверку, и в случае положительного результата, произвести замену. Все это правильно, но знать разновидности ДПДЗ нужно для того, чтобы при замене выбрать оптимальный вариант устройства для своего автомобиля, который не только прослужит долго, но еще и обеспечит более эффективную и высокопроизводительную работу.

Именно поэтому различают два типа датчиков положения заслонки дросселя. Они имеют соответствующие названия, и отличаются конструкцией, а также принципом функционирования. Собственно о них далее Вы и узнаете:

1. Пленочно-резисторный (или резистивный) ДПДЗ — его еще называют контактным или механическим устройством, который имеет простейшую конструкцию, и функционирует за счет изменения сопротивления. Состоит он из резистивных дорожек и подвижного ползунка, который соединен непосредственно с осью заслонки дросселя. Перемещение ползунка по дорожке способствует изменению сопротивления, на основании чего происходит перепад напряжения в цепи. Именно на основании изменения напряжения, ЭБУ понимает, в каком положении находится заслонка. В конструкции автомобилей Приора чаще всего с завода устанавливаются датчики пленочно-резистивного типа, которые отличаются невысокой стоимостью. На таком датчике имеется три контакта, один из которых — это стабилизированное напряжение 5В, второй масса, а третий — сигнальный, с которого снимаются показания, и поступают на ЭБУ.
2. Бесконтактный датчик или магниторезистивный — это потенциометрический прибор, который состоит из постоянного магнита, изменяющего свое положение в зависимости от угла поворота заслонки. Такие датчики являются более совершенными и точными, а также характеризуются большим ресурсом службы, что связано с отсутствием контактных элементов. При этом цена их выше, чем стоимость резистивных устройств (примерно в 2 раза).

Имея представление о том, какие бывают разновидности ДПДЗ, следует рассмотреть особенности их функционирования, что пригодится при проведении проверочных манипуляций.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

• при плавном движении стрелки мультиметра или вольтметра датчик исправен;
• при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

Как вам статья?

Мне нравится1Не нравится

Как правильно настроить дроссельную заслонку

Если заслонка не имеет механических дефектов, то можно смело перейти к ее настройке. Для этого, используя ключ, открутите болты для ее фиксации. После этого вы услышите характерный удар, это говорит о том, что положение заслонки полностью сбросилось. Затем нужно регулировать крепежными болтами ее до тех пор, пока полностью не пропадет зажатие в стенках. Когда вы поймаете, что это — нужное положение, то можно закрутить крепежные болты обратно.

Как вы уже поняли, регулирование положения дроссельной заслонки — не такой уж и сложный процесс, с этим справится даже автолюбитель. Причем это не отнимет у вас много сил и времени, максимум вам потребуется 15-20 минут. Но это уже зависит от ловкости и старательности, у мастеров это получается сделать и за минуту.

Подробнее об этом можете посмотреть в полезном видеоролике:

Теперь вы знаете, что такое дроссельная заслонка, а также какие трудности могут с ней возникнуть при эксплуатации автомобиля. Если у вас сломается ДПДЗ, то лучше купите новый, тем более стоит он не так дорого — всего 500 рублей, максимум 1000 рублей. Лучше всего приобретать в магазинах у производителей, так будет надежнее. Желаем вам успехов и чтобы ваш автомобиль приходилось реже ремонтировать!

Порядок замены датчика

Для выполнения работы потребуется только фигурная отвертка среднего размера. Последовательность действий следующая:

1. Отключить от датчика колодку с проводами.
2. Открутить два крепежных винта.
3. Снять датчик.
4. Заменить поролоновую прокладку.
5. Поставить новый датчик.
6. Подключить электрическую колодку.

Таким образом, самостоятельная замена ДПДЗ не представляет никакой проблемы, правда есть одно “но”. Датчик тестируется бортовым компьютером автомобиля. В случае неисправности включается “Chek engine”. Так вот, даже после установки нового ДПДЗ сигнализация не погаснет. Придется минут на 15 скинуть клемму АКБ или сбросить ошибку другим доступным способом.

голоса

Рейтинг статьи

Ремонт неисправностей ДПДЗ

Проблема неисправного ДПДЗ решается его заменой на новый. Однако если проблема заключается не в нём, то можно самостоятельно сделать следующие действия, которые могут помочь устранению проблемы.

• Зачистить места соединений датчика с логической и основной сетью. Контакты имеют свойство окисляться, давая дополнительное сопротивление.
• Подогнуть контакты сети для лучшего прохождения тока.
• Заменить в сети реле и предохранители. Возможно, они сгорели при скачке напряжения, защитив от такой судьбы сам датчик.
• Иногда проблема может быть не в датчике, а в самом дросселе, и тогда узел нужно менять целиком, но ДПДЗ можно будет переставить.

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
6. Снова включается зажигание, и запускается мотор

https://youtube.com/watch?v=NEMsWoAlxwc%3F

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.

Назначение и принцип действия датчика дроссельной заслонки 406.1130000-01

Артикул ДПДЗ, замена и выбор оптимального варианта на Приору

На Приоры с завода ставятся как обычные механические датчики положения дроссельной заслонки, так и магниторезистивные (бесконтактные). Они являются взаимозаменяемыми. Если деталь оригинальная, то срок службы контактного устройства составляет 80-100 тысяч км пробега. По истечению указанного срока могут начаться проблемы с таким датчиком, поэтому при вышеописанных признаках, следует прибегнуть к его проверке и замене. Менять его можно на ДПДЗ как механического, так и бесконтактного типа. Изделия контактного типа производства LADA имеют оригинальный номер — 39.3855.

Датчик контактного типа легко отличить, так как он имеет круглую форму корпуса. Если нужен действительно качественный механический датчик на Приору, то следует выбирать оригинальную деталь. Такие изделия также выпускают и другие производители, например Hofer, Стар Вольт, Рикор Электроникс, Группа Омега и другие. Ориентировочная их стоимость составляет 250-350 рублей. О качестве функционирования можно судить на основании принципа их работы.

Оригинальные датчики бесконтактные от LADA имеют артикул 36.3855.

Если на вашем автомобиле стоит штатный механический ДПДЗ, то вы можете заменить его на бесконтактный без каких-либо доработок и т.п. Отличительной особенностью бесконтактных устройств является наличие квадратной формы корпуса, внутри которого размещена плата с полупроводниковыми элементами и подвижный магнит.

Стоимость бесконтактного датчика составляет в районе 600 рублей. Изделия выпускаются разными производителями, и самыми популярными являются модели бренда Автоэлектроника и ВТН с артикулом 3302.3855. Изделия этих производителей стоят дешевле, чем оригинал, поэтому они более популярны. Естественно их качество ниже, чем у оригинальной детали.

У водителей, которые заменили механические устройства на магниторезистивные датчики, то есть, бесконтактные, отмечаются следующие улучшения:

• отзывчивость педали газа;
• улучшение набора оборотов;
• появление резвости;
• отсутствие подергиваний при переключении передач.

Бесконтактные датчики считаются более эффективными, поэтому при наличии бюджета, рекомендуется устанавливать именно такие детали

Однако важно помнить, что следует выбирать только оригинальную продукцию, которая в отличие от аналогов, имеет большой ресурс службы, и не подведет при функционировании

Это интересно! Обратите внимание на способ крепления ползунка датчика с осью заслонки. Соединение должно быть представлено в форме креста.

Датчик положения заслонки дросселя на Приоре относится к категории мощностных устройств. Если возникла необходимость его замены, то процесс демонтажа занимает не более 5 минут. Для этого нужно отсоединить фишку с проводами питания, и с помощью отвертки выкрутить винты крепления датчика.

При обратной установке не требуется выполнять затяжку крепежных элементов с определенным моментом. Они затягиваются от руки. Ниже представлено видео с подробным описанием процесса замены.

После установки нового датчика или штатного на свое место, не забывайте выполнить его настройку. На этом детальный анализ ДПДЗ на автомобилях Приора выполнен, и остается отметить, что такая мелкая и относительно недорогая деталь, играет очень важную роль. Ведь она является глазами ЭБУ, которые видят угол открытия заслонки, что необходимо для определения количественного состава воздуха для приготовления ТВС.

Что такое ДПДЗ

ДПЗД (или TPS) представляет собой специальный механизм, который устанавливается на оси заслонки. Он используется для того, чтобы передавать блоку управления сигналы относительно раскрытия этой заслонки. От этого напрямую зависит качество горючей смеси, что образуется в камерах сгорания. Если датчик дроссельной заслонки ломается, то качество серьезно страдает, из-за чего не только падает динамика автомобиля, но и увеличивается износ всех узлов и агрегатов

Для чего нужен ДПДЗ

Датчик положения дроссельной заслонки (ДПДЗ) нужен для передачи информации на электронный блок управления. Передача данных осуществляется систематическим через заданный производителем временной промежуток. Иногда датчик передает сигнал не в соответствии с графиком, например, если заслонка полностью открывается или закрывается.

Где находится датчик положения дроссельной заслонки

Датчик дроссельной заслонки располагается в моторном отделении автомобиля. И поскольку он занимается регулировкой заслонки, многие производители ставят его непосредственно на ось. Также стоит отметить, что устройство подключено к электронному блоку управления, чтобы быстро и своевременно передавать на него соответствующие сигналы.

Какие бывают датчики положения дроссельной заслонки

Датчики ДПДЗ бывают двух видов:

1. Контактный. Используется в производстве любых марок и моделей машин. Он закрепляется на патрубке, но объединяется с осью. Изначально его настраивают на работу относительно напряжения, поэтому он своевременно передает сигналы блоку управления, и осуществляется регулировка добавления топлива к горючей смеси.
2. Бесконтактный. Конструкция выглядит так же, как и у контактного, однако устройство как бы зависает в воздухе. Эта модель уже работает через магнитное поле, а не использует в передаче показаний напряжение.

Бесконтактный регулятор намного лучше в техническом и эксплуатационном плане. Но из-за его стоимости в несколько раз выше, многие производители отказываются от его использования в изготовлении машин.

Принцип работы ДПДЗ с потенциометром

Потенциометр дроссельной заслонки, независимо от марки или модели транспортного средства, где он установлен, работает по одному принципу. Его чувствительная часть выполнена в виде нескольких ножек. Когда заслонка двигается, на ножку поступает сигнал. Далее этот сигнал передается на ЭБУ.

Бесконтактный датчик положения дроссельной заслонки

Бесконтактное устройство характеризуется достоинствами:

1. Продолжительный срок службы. Поскольку контакты отсутствуют, механизм не трется с остальными компонентами конструкции. Поэтому естественный износ минимальный.
2. Устройство можно программировать. Для этого можно его снять, чтобы предварительно проверить, равно как программировать непосредственно на месте.
3. Нет контактирующих элементов, поэтому точность сигналов максимальная, никто не нарушит работу устройства.

Датчик на эффекте Холла

Датчик дроссельной заслонки на эффекте Холла и есть бесконтактное устройство. Оно работает по соответствующему принципу, в нем отсутствуют контакты. Вместо них устанавливается магнит овальной формы. Его назначение такое же, как у контактов (ножек). Колебания магнита улавливаются, после чего осуществляется передача информации блоку управления.

Индуктивный датчик ПДЗ

В отличие от магнитного, здесь датчик работает через электромагнитное будущее. Принцип работы очень простой. В зависимости от положения, в котором сейчас находится заслонка, датчик получает колебания, которые «трансформируются» и передаются на блок управления. Настройка выполняется производителем, и в будущем не требуется менять и регулировать характеристики устройства.

Проверка датчика дроссельной заслонки мультиметром: пошаговая инструкция

Шаг 6: Проверьте напряжение датчика

После того, как вы убедились в исправности питания и заземления датчика, необходимо проверить напряжение на нем.

Для этого присоедините красный провод мультиметра к одному из входов постоянного тока на мультиметре, а черный провод — к другому входу. Переключите мультиметр на измерение постоянного напряжения.

Подключите красный провод мультиметра к положительному контакту датчика, а черный провод — к отрицательному контакту

Обратите внимание на полярность контактов, чтобы не сбиться в измерениях

Нажмите педаль газа в пол и посмотрите на значение напряжения на мультиметре. Нормальное значение напряжения на датчике в диапазоне от 0.5 до 0.8 вольта в режиме холостого хода двигателя.

• Если значения напряжения не меняются при повороте ключа зажигания, значит датчик не работает.
• Если значения напряжения на датчике слишком малы или велики, значит датчик нужно заменить.

Убедитесь, что контакты датчика хорошо очищены и нет контактов, которые вызывают проблемы с проверкой напряжения.

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

https://youtube.com/watch?v=PlLLN1WFrh0

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

• нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
• вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
• зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
• теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Автор:

Гaличeв Илья Виктoрoвич
