Для чего нужна схема проводки ваз 2112

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

• воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
• запуск мотора;
• работу головных осветительных приборов в ночное время для освещения дорожного полотна;
• противотуманные фары при движении в условиях ограниченной видимости;
• световую индикацию приборной шкалы;
• габаритные огни для обнаружения автомобиля в темное время суток;
• поворотных указателей;
• сигнальные устройства.

Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

• «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
• звуковых сигналов, в случае экстренного события;
• поиск искры при отказе двигателя;
• проигрывателя компакт-дисков, а также радио;
• стеклоподъемников;
• обогревателей лобового и заднего стекла;
• ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.

Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

•  запуска двигателя электростартером;
•  подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
2. повышенную мощность и более долгую продолжительность искрового разряда;
3. увеличенный срок эксплуатации свече зажигания;
4. контакты прерывателя практически не выходят из строя;
5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
6.  облегчается запуск двигателя;
7. мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

2. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

3. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

• толстый – от аккумуляторной батареи к стартеру,
• тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Общая электросхема ВАЗ 21100 и ВАЗ 21111 (карбюраторный двигатель)

1. Блок-фара;
2. Датчики износа колодок передних тормозов;
3. Датчик включений электродвигателя вентилятора;
4. Электродвигатель вентилятора системы охлаждения двигателя;
5. Звуковой сигнал;
6. Генератор;
7. Датчик уровня масла;
8. Блок управления электромагнитным клапаном карбюратора;
9. Контроллер отопителя;
10. Выключатель клапана рециркуляции;
11. Лампа подсветки рычагов управления отопителем;
12. Коммутатор;
13. Концевой выключатель карбюратора;
14. Датчик контрольной лампы давления масла;
15. Свечи зажигания;
16. Электромагнитный клапан карбюратора;
17. Датчик указателя температуры охлаждающей жидкости;
18. Датчик-распределитель зажигания;
19. Катушка зажигания;
20. Стартер;
21. Электродвигатель вентилятора отопителя;
22. Дополнительный резистор электродвигателя отопителя;
23. Датчик скорости;
24. Выключатель света заднего хода;
25. Микромоторедуктор привода заслонки отопителя;
26. Клапан рециркуляции;
27. Датчик уровня тормозной жидкости;
28. Колодки для подключения электродвигателя омывателя заднего стекла;
29. Аккумуляторная батарея;
30. Электродвигатель омывателя ветрового стекла;
31. Датчик уровня омывающей жидкости;
32. Датчик уровня охлаждающей жидкости;
33. Моторедуктор очистителя ветрового стекла;
34. Монтажный блок;
35. Колодки для подключения жгута предупредительного света;
36. Переключатель наружного освещения;
37. Комбинация приборов;
38. Выключатель заднего противотуманного света;
39. Контрольная лампа противотуманного света;
40. Контрольная лампа обогрева заднего стекла;
41. Часы;
42. Выключатель обогрева заднего стекла;
43. Подрулевой переключатель;
44. Колодка для переключения проводов при установке блок-фар другого типа;
45. Регулятор освещения приборов;
46. Выключатель зажигания;
47. Колодки для подключения жгута проводов очистителей фар;
48. Розетка для переносной лампы;
49. Передний плафон освещения салона;
50. Выключатель стоп-сигнала;
51. Плафон освещения салона;
52. Блок бортовой системы контроля;
53. Датчик указателя уровня топлива;
54. Выключатель аварийной сигнализации;
55. Датчик ремня безопасности водителя;
56. Прикуриватель;
57. Лампа подсветки пепельницы;
58. Выключатель лампы освещения вещевого ящика;
59. Колодка для подключения бортового компьютера;
60. Лампа освещения вещевого ящика;
61. Боковые указатели поворота;
62. Выключатели в стойках передних дверей;
63. Выключатели в стойках задних дверей;
64. Выключатель контрольной лампы стояночного тормоза;
65. Фонарь освещения багажника;
66. Датчик температуры для системы отопления;
67. Наружные задние фонари;
68. Внутренние задние фонари;
69. Фонари освещения номерного знака;
70. Элемент обогрева заднего стекла;
71. Колодка для подключения дополнительного стоп-сигнала.

* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.* Схема ВАЗ-21111 отличаются только добавлением очистителя и омывателя двери задка.

1. Электродвигатель вентилятора;
2. Датчик включения электродвигателя;
3. Монтажный блок; А — к источникам питания.

Схема бесконтактной системы зажигания (карбюратор)

1. Аккумуляторная батарея;
2. Генератор;
3. Штекерный разъем;
4. Выключатель зажигания;
5. Датчик-распределитель;
6. Коммутатор;
7. Свечи;
8. Катушка зажигания.

Схема системы управления электромагнитным клапаном карбюратора (карбюратор)

1. Выключатель зажигания;
2. Катушка зажигания;
3. Блок управления;
4. Электро-магнитный клапан;
5. Концевой выключатель карбюратора; А — к источникам питания.

Замена жгута проводов в задней части автомобиля

В руководстве по эксплуатации автомобиля содержится предупреждение о том, что неблагоприятные погодные условия могут отрицательно повлиять на электрические компоненты автомобиля. И одними из первых страдают разъемы и электрические кабели.

Девушки в откровенных платьях – излюбленная «приманка» мошенников

А поскольку цена на запчасти невысокая, автовладелец может заменить:

1. Свернутая клеммная колодка;
2. Обрыв изоляционного провода;
3. Агрегаты и приспособления разрешены к установке на другие модели семейства ВАЗ.

Схема подключения на ВАЗ 2112 – проводка и разъемы задней части автомобиля

Совет: Для этого требуется схема подключения ВАЗ 2112 с расшифровкой, чтобы четко понимать, какая электрическая цепь за что отвечает и чем управляет.

Клеммные колодки заднего жгута проводов

Давайте внимательнее посмотрим на диаграмму выше:

1. клеммная колодка общей проводки для подключения проводки, идущей от панели приборов (на схеме № 1);
2. клеммная колодка для проводки для подключения к электропроводке панели приборов автомобилей в конфигурации «норм» и для подключения к проводке боковых дверей для автомобилей в конфигурации «люкс» (на схеме № 2);
3. клеммная колодка задней проводки для подключения к проводке панели приборов (№ 3);
4. две 4-полюсные клеммные колодки (для модификаций 2112-3724558-10 16 клапанов). Отмечено на схеме под № 4 и п. 5;
5. боковые указатели поворота (под № 6 – левый), под №. 7 – справа);
6. питание для плафона индивидуального освещения (цифра 8 на схеме);
7. блок питания общего освещения салона (п. 9);
8. разъем датчика ручного тормоза (№ 11);
9. задние фонари (на схеме № 11 – слева, № 12 – справа);
10. разъем датчика температуры в салоне (№ 13 на схеме);
11. разъем для подключения 4-х внутренних выключателей для светового потолка (на схеме №№ 14,15,16 и 17);
12. разъем освещения багажника (№ 18);
13. монтажный блок резервного питания (на схеме № 19). Может использоваться как разъем для подключения к жгуту боковой двери;
14. блок для подключения жгута проводов освещения номерного знака (на схеме под № 20);
15. точки заземления электропроводки обозначены на схеме как A и A1.

Проводка дополнительного жгута проводов ВАЗ 2112

Отдельные детали проводки также подлежат замене своими руками. В частности, дополнительная проводка в багажнике автомобиля (на фото ниже).

Подключается к сети:

1. система обогрева заднего стекла;
2. электрический редуктор заднего дворника;
3. дополнительный стоп-сигнал;
4. мотор замка багажника.

Схема подключения ВАЗ 2112: освещение и электрооборудование багажника

Электропроводка ВАЗ 2112 этой проводки имеет следующие обозначения:

1. через клеммную колодку n. 1, жгут соединен с основным жгутом автомобиля. В комплекте 4 провода: красный, желто-синий, бело-синий и розово-черный;
2. он аналогичен по функционалу и блоку нет. 2. Использует провода: зеленый, белый, черный и красный;
3. терминал нет. 3 отвечает за работу блока электродвигателя и переключение заднего дворника. Контакты питаются от 4-х проводов: черный, розово-черный, желто-синий и бело-синий;
4. для подключения задних фонарей используются клеммные колодки, указанные в п. 4 и 5;
5. терминал нет. 6 включает двигатель замка багажника. Провода: черный и белый;
6. клеммная колодка нет. 7 отвечает за подключение обогрева заднего стекла (два красных провода);
7. питание дополнительного стоп-сигнала осуществляется от клеммной колодки №8 (черный и красный провода).

Базовые принципы

Независимо от того, установлен в вашем ВАЗ 2110 карбюратор или инжектор, базовые принципы в прокладывании проводки одинаковые. Найти схему электропроводки совсем не трудно, главное – разобраться в ней. Собственно, по месту расположения проводка есть подкапотная и салонная.

Ее базовые принципы одинаковы, и сводятся к тому, что:

• какое бы устройство автомобиля, работающее на электричестве, вы не взяли, его соединение будет однопроводным. Причем, создатели ВАЗ 2110 с самого начала предусмотрели, что как на схемах в руководстве по эксплуатации, так и в реалиях цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключено с помощью проводов четко определённого цвета. К каждому агрегату идет свой жгут проводов, заключенных в колодки. Естественно, сделано это для того, чтобы тому, кто занимается ремонтом своими руками, было проще разобраться в этом хитросплетении. Таким образом, подкапотная замена проводки становится более понятной. Совет: если у вас небольшая проблема с конкретным оборудованием, и нужна замена всего одного провода, лучше не жадничать, и не менять его на первый попавшийся. Купите полный жгут и замените именно на провод нужного цвета – вам же самим будет потом проще;

провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также его цвет не менять. Во всех схемах его обозначают как «П», то есть – плюс;

а вот роль «минуса» (по другому – массы) отведена автомобильному кузову;
все выводы любых потребителей электричества напрямую соединены с кузовом;
каждая система, к которой подключена электрика, имеет собственный жгут проводов.

У ВАЗ 2110 постоянно, если аккумулятор подключен, все электрооборудование под напряжением. Вот почему, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомашины) настоятельно рекомендуется АКБ отсоединить.

Рекомендуем к прочтению

Не поврежден ли провод, идущий от батареи к генератору и к стартеру. Схема электрооборудования автомобиля 1.
Часы или маршрутный компьютер F18 25 Лампа освещения вещевого ящика. Зарплата у меня 24к в месяц, так что насобирать тысяч для меня практически нереально.
Схема системы обогрева заднего стекла 1 — монтажный блок; 2 — выключатель зажигания; 3 — выключатель обогрева заднего стекла; 4 — контрольная лампа включения обогрева; 5 — элемент обогрева заднего стекла; К6 — дополнительное реле; К7 — реле включения обогрева заднего стекла; А — к источникам питания. Да, морально то я созрел, а вот финансово никак не мог потянуть. Без зажигания стеклоподъёмники не работают Других пояснений схема не требует.
Для осуществления ремонта необходимо также пользоваться наглядной схемой, которая приведена выше. На автомобиль устанавливались ти дюймовые колеса. Что касается стоимости, то цена устройства может быть разной в зависимости от производителя.
Схема системы блокировки замков дверей 1 — монтажный блок; 2 — предохранитель на 8 А; 3 — блок управления: 4 — моторедуктор блокировки замка правой передней двери; 5 — моторедуктор блокировки замка правой задней двери; 6 — моторедуктор блокировки замка левой задней двери; 7 — моторедуктор блокировки замка левой передней двери; А — к источникам питания; В — схема условной нумерации штекеров в колодке блока управления; С — схема условной нумерации штекеров в колодках моторедукторов блокировки замков. Электродвигатели моторедукторов — очистители ветрового стекла, заднего стекла ВАЗ, , фар если установлены — защищены автоматическими биметаллическими предохранителями многоразового действия. На автомобиль устанавливался 1.

Пропадает он не случайно, а всегда по какой-то причине. Будете смеяться, но работаю прямо на телефоне Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1.

Основа схемы — реле-прерыватель Без подачи тока с замка зажигания поворотники не работают. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Информация предназначена для самостоятельного ремонта авто.

Если лампочка на щитке продолжает гореть, необходимо произвести диагностику провода, который идет от генераторного устройства к плюсовой схеме аккумулятора. При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. Информация предназначена для самостоятельного ремонта авто.
Ремонт ВАЗ 2111. Горе-электрики чуть не сожгли машину.

Какая вам польза от схемы проводки

Хотя отечественные автомобили и будут попроще иномарок, но все они состоят из огромного множества различных узлов, силовых и топливных агрегатов и, конечно, мудреного электрического оборудования. Не обошлось без современной электрической части и в такой родной ВАЗ-2112. Перестал работать правый поворот, нет ближнего света фар, клаксон молчит и не жужжит, в багажнике перегорела лампочка или перестал включаться вентилятор радиатора. Что делать, куда бежать и у кого спросить?

Каждому обладателю авто хотя бы в общих чертах стоит познакомиться с электрической частью своей машины. С чего начать? Поройтесь в бардачке, и если жена еще не навела порядки, то сможете найти там «Руководство по эксплуатации автомобиля ВАЗ-2112»

Кроме прочего, в этой нужной книжке найдется немало важной информации и по электрической части. Хоть немного вникнув, вы в будущем не только сэкономите на ремонте в СТО, но и избежите заказа эвакуатора, когда вдруг ваша «ненаглядная» станет как вкопанная среди поля

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Совет: при пуске мотора контроллер форсунки работает в асинхронном режиме до того момента, пока двигатель не достигает определенного количества оборотов. Именно поэтому после замены сайлентблоков передних рычагов на ВАЗ-2110 следует прогреть машину в течение 10-15 минут.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото – схема Вариант 1

Блок 2110 – 3722010 -01

Схема Вариант 2

Блок 2110 – 3722010

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей

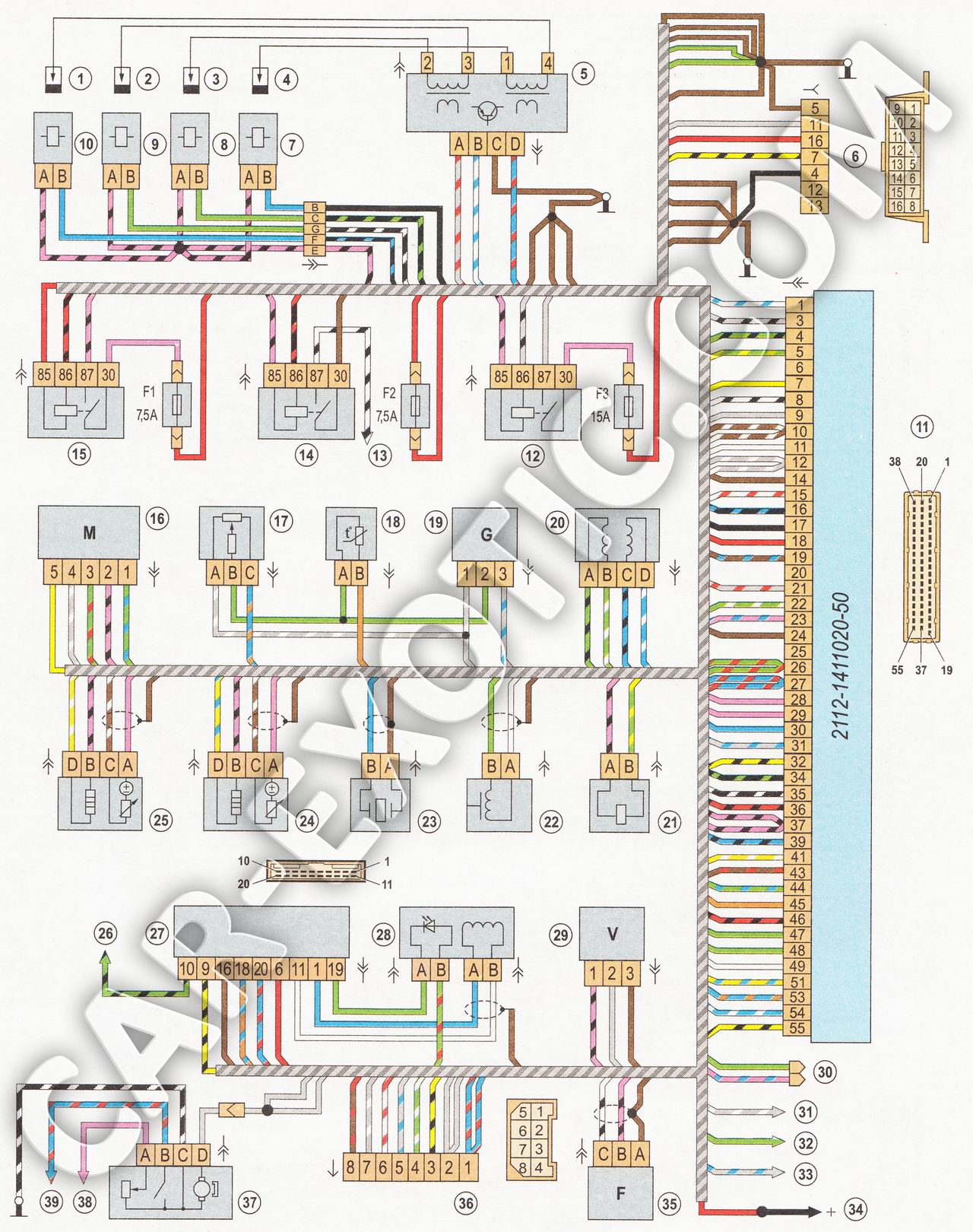

Схема ВАЗ 2110 инжектор 16 клапанов

1 – блок-фара 35 – выключатель освещения приборов 2 – датчики износа колодок передних тормозов 36 – выключатель зажигания 3 – выключатель света заднего хода 37 – монтажный блок 4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции 5 – звуковой сигнал 39 – контроллер отопителя 6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации 7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем 8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика 9 – стартер 43 – выключатель лампы освещения вещевого ящика 10 – аккумуляторная батарея 44 – прикуриватель 11 – генератор 45 – блок индикации бортовой системы контроля 12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы 13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения 14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери 15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери 16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери 17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы 18 – клапан рециркуляции 52 – часы 19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери 20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери 21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери 22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота 23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза 24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя 25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света 26 – датчик уровня тормозной жидкости 60 – плафон освещения салона 27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне 28 – переключатель наружного освещения 62 – выключатель в стойке передней двери 29 – комбинация приборов 63 – выключатель в стойке задней двери 30 – выключатель заднего противотуманного света 64 – наружный задний фонарь 31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь 32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака 33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника 34 – подрулевой переключатель А – колодки для подключения электродвигателя омывателя заднего стекла В – колодки для подключения жгута системы впрыска С – к колодке жгута предупредительного света D – колодка для подключения к бортовому компьютеру Е – к колодке жгута очистителей фар F – колодка для подключения к датчику уровня топлива в модуле электробензонасоса G – к элементу обогрева заднего стекла H – колодка для подключения дополнительного сигнала торможения J – к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

ВАЗ 2110 – модификации

ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.

Инжекторная «десятка»

Кроме той проводки, которая предусмотрена для ВАЗ 2110- карбюратор, «десятка» — инжектор укомплектована также рядом плавких предохранителей, которые защищают почти всю ее от возможности замыкания.

Конструктивно не предусмотрены предохранители только для подачи электрики релейным проводом от аккумулятора, в цепи запуска машины и зажигания, а также для провода, идущего к генератору.

Электрическая схема инжекторного автомобиля

Кроме того, инжектор (в отличие от карбюратора) – более сложная система, и чтобы починить ее своими руками, нужно хорошо в ней разбираться. Контролер в этой системе проводки «считывает» работу всех систем, тем самым определяя и задавая многие показатели – расчет топливной смеси и т.п.

Информация которой должен владеть автомобилист перед выполнением замены действующей проводки

Замена проводки Ваз 2110

Первостепенно автовладелец должен знать, когда и в каких именно случаях производится замена автомобильной проводки. Вместе с этим, необходимо также владеть информацией о конечном эксплуатационном сроке, чтобы объективно понимать, когда может понадобиться замена проводки. Перечень наиболее частых причин которые приводят проводку в неисправность:

• появление трещин в изоляции в ходе длительного эксплуатационного периода;
• окисление;
• коррозия;
• перегорание предохранителя и т.п.

Компоненты которые необходимы для выполнения замены проводки:

• многовариационный набор проводов;
• блок предохранителя от ваз 21104;
• корпус для системы отопления;
• различного рода датчики: тормозной жидкости, системы охлаждения и т.п.;
• колодки;
• множество клемм;
• конечно, само собой разумеется, изолента.

Практический взгляд на проведение замены проводки

Замена проводки на Ваз 2110

Итак, детализированный пошаговый алгоритм проведения замены проводки:

вначале необходимо выполнить демонтаж передней части салона;
затем можно заняться должной степенью изоляции, если существует на то желание;
после чего, нужно особое внимание уделить переключателю фар передней группы;
стеклоочиститель(см.Замена стеклоочистителей ваз 2110 собственными силами) функционирует за счёт собственного мини-мотора, проводку которого необходимо проверить на предмет исправности, так как очень часто она просто закисляется;
разобраться со всеми отопительными режимами;
подключение всех электронных устройств необходимо осуществлять строго последовательно, путём увеличения количества подключенных проводов.

• теперь пришло время заняться блоками предохранителей, а точнее их установкой;
• большинство проводов превышают необходимую длину, поэтому просто не вписываются в отведённое пространство;
• кронштейн является наиболее рациональным решением проблемы, он позволит успешно выполнить замену предохранителей на новые;
• с установкой нового предохранителя изменится положение индикаторной лампочки переднего света, а также аварийной;
• отопитель также придётся затронуть: вначале необходимо снять старый радиатор, а затем разобрать его, чтобы представилась возможность выполнить замену вентилятора;
• сборка осуществляется строго в обратной последовательности.

Схема электрооборудования на Ваз 2110

Основные преимущества новой проводки:

• появление практической возможности выполнить подключение любого гаджета;
• более длительный срок эксплуатации сравнительно со старой проводкой;
• высокая степень надёжности повседневного функционирования;
• повышение качества и стабильности работы электронных устройств и многое другое.

Замена электропроводки Ваз 2110

Всегда необходимо помнить, что установка самодельной проводки является легко выполнимой технической манипуляцией, главное разобраться во всех необходимых нюансах.

Схема ВАЗ-2112

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

Что нужно знать при ремонте электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

1. При ремонте электрооборудования и системы питания двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. отсоедините провод от клеммы «минус» аккумулятора.

2. При замене предохранителей категорически запрещено использовать отвертки и другой инструмент из металла, потому что это приведет к короткому замыканию в цепи электрооборудования.

3. Запрещено отсоединять коммутатор зажигания и аккумулятор при заведенном двигателе, потому что это приведет к поломке регулятора напряжения и элементов электрооборудования автомобиля.

4. Проверяя цепь электрооборудования, запрещено замыкать на «массу» провода! Необходимо проверять исправность цепи «на искру», так как это приведет к выводу из строя элементов электрооборудования.

5. Запрещено даже не на долго соединять вывод «30» генератора с «массой», потому что такое действие приведет к выходу из строя диодов выпрямительного блока генератора. Проверять генератор необходимо вольтметром и амперметром.

6. Что бы не спалить диоды выпрямительного блока запрещено проверять их мегомметром или «контролькой» с напряжением более 12 вольт, а также проверять таким способом цепи электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 без отсоединения проводов от генератора. Для того что бы проверить сопротивление изоляции обмотки статора генератора повышенным напряжением нужно снять генератор с автомобиля.

7. Не прикасайтесь к системе зажигания и высоковольтных проводов на заведенном двигателе.

8. Прокладка проводов низкого и высокого напряжения в одном жгуте — категорически запрещена.

Автор:

Гaличeв Илья Виктoрoвич
