Как переделать двигатель змз 406 карбюратор под инжектор

Настройка и доработка

После проведения всех необходимых этапов по замене карбюратора на инжектор, необходимо провести настройку системы впрыска и доработку двигателя для оптимальной работы

Важно учесть следующие моменты:

1. Настройка датчиков и дроссельной заслонки. После установки инжектора необходимо выполнить настройку дроссельной заслонки и датчиков, таких как датчик положения коленвала, датчик температуры охлаждающей жидкости, датчик кислорода и другие. Это позволит обеспечить правильное функционирование системы впрыска и оптимальный расход топлива.
2. Обновление программного обеспечения ЭБУ. В случае, если ваш двигатель ЗМЗ 406 был установлен на автомобиль более старого года выпуска, возможно потребуется обновление программного обеспечения электронного блока управления. Это поможет устранить возможные проблемы и обеспечить более эффективное управление работой двигателя.
3. Доработка системы впуска и выпуска. Чтобы получить максимальную отдачу от двигателя, рекомендуется провести доработку системы впуска и выпуска. Это может включать в себя установку спортивного воздушного фильтра, улучшенного выпускного коллектора, спортивного выхлопного тракта и др.
4. Настройка системы зажигания. После установки инжектора рекомендуется провести настройку системы зажигания для достижения оптимального зажигания топливовоздушной смеси. Это поможет улучшить динамику и мощность двигателя.
5. Проверка компрессии. После проведения всех работ по замене карбюратора и настройке инжектора, рекомендуется проверить компрессию в цилиндрах двигателя. Низкая компрессия может быть связана с износом поршневых колец или другими проблемами, которые могут снизить эффективность работы двигателя.
6. Тестирование и устранение неисправностей. После завершения всех работ необходимо протестировать двигатель и систему впрыска, чтобы убедиться в их правильной работе. В случае обнаружения неисправностей, необходимо провести дополнительные проверки и устранить проблемы.

Правильная настройка и доработка двигателя ЗМЗ 406 под инжектор позволит повысить его эффективность, мощность и надежность. Следуя рекомендациям и выполняя все необходимые работы, вы сможете получить оптимальные результаты и наслаждаться улучшенными характеристиками вашего автомобиля.

Важно помнить, что проведение работ по переходу от карбюратора к инжектору может требовать определенных навыков и знаний. Если у вас нет достаточного опыта, рекомендуется обратиться к профессионалам или специалистам для проведения работ

Таблица 1 — Рекомендации по настройке и доработке двигателя ЗМЗ 406 под инжектор
Этап
Описание

1
Настройка датчиков и дроссельной заслонки
2
Обновление программного обеспечения ЭБУ
3
Доработка системы впуска и выпуска
4
Настройка системы зажигания
5
Проверка компрессии
6
Тестирование и устранение неисправностей

Инжектор вместо карба 406. — DRIVE2

,Всем привет .Запись, как понятно из названия будет интересна тем кто переделывает 4063 в 4062, ну или планирует переделать. С железом котороенадо поменять и так понятно?, а вот с электрикой что то у многих возникают вопросы, а вот на них ответы:

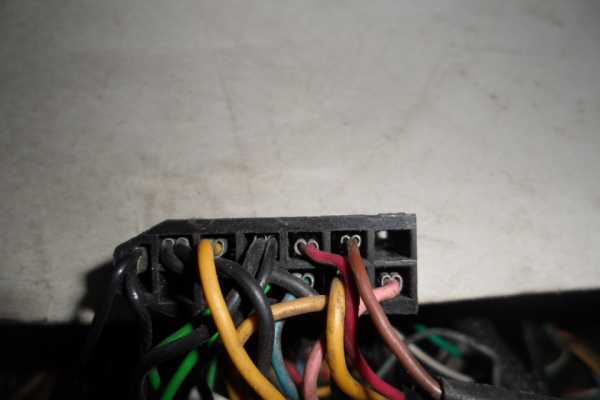

Восьми контактный разыем косы двигателя 4062.

Он же, но сфоткал чуть с боку чтобы было понятно как втыкается.( мало ли у кого то будут провода другого цвета)

1-Красный — плюс от силового блока предохранителей ( под капотом)2- Серый–плюс через предохранитель 10А.3-Розовый- Плюс после замка зажигания.

4- Фиолетовый– к бензонасосу ( реле уже есть в косе двигателя, поэтому просто кидаем на плюсовую клемму насоса, у меня правда еще реле стояла — для отключение насоса на трассе при езде на газу)

5- Коричневый– к разыему щитка приборов ХР-3. ( смотреть фото, коричневый провод)

6 и 7 синие — идут на разыем ХР-4 щитка приборов, смотреть фото -4 и 1. Верхний на 4 фото -в углу на 1 фото, второй рядом что на 1 что на 4 фото.

С одной разобрались, теперь вторая 4контактная.

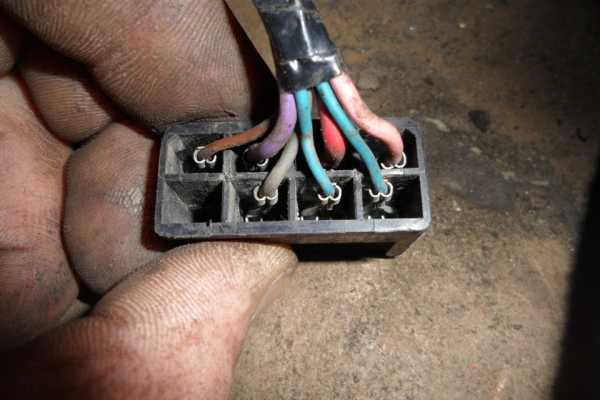

4контактная колодка косы двигателя 4062

ОПЯТЬ С БОКУ ЧТОБ НАПРАВЛЕНИЕ БЫЛО ПОНЯТНО)

А это разыем который остается под капотом после отключения 4063 ( я их когда ставил себе -сохранил на всякий случай )

И получилось вот так.

1) серый– к синему 4 ( на колодке которая на 7 фото каждый разъем пронумерован )2) синий -к серому 1 (парадокс — поэтому все колодки и фоткал со всех сторон, может только на моей на заводе цвета перепутали, а может и у всех так))3)Зелёный — к зелёному 2

4) Коричневый — к коричневому 3

Всё стоит и даже можно завести, а генератор не работает? На 4062 возбуждение генератора идёт отдельно, а на 4063 в косе, поэтому и не работает .

Провод от генератора ( возбуждение) кидаем на этот разъем ( остался после отсоединения 4063) подсоединяем к оранжевому

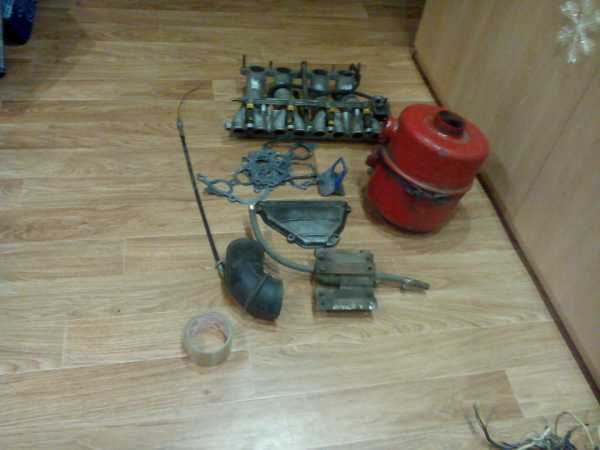

Ну вот и всё.Кстати если кому интересно есть полный комплект для переделки с карба на инжектор, готов продать .

В комплект входит :

Коса с датчиками.

Мозги, датчик детонации, температурный в коллектор, дачик распредвала, модули зажигания, холостой ход, дроссель, дмрв, температурный двигателя. Ну в идеале ещё датчик коленвала надо, ненашол, с карба подходит.

Выпуск калектор, рампа с форсунками, воздушок с патрубками, крышка головки, трос газа, бензонасос, патрубок впуска- одного нет. Прокладки до кучи.

Ну ещё надо планку на распредвал, её нет.

Комп — просо нужная вещь.

Белый — температурный дачик — прикручивать на улице))). Серый- К линия- в 11 разъём диагностического. Синий на газовый редуктор.

Красный и синий — оба плюса один после замка, другой постоянный.

Остальное по разъёмами.

Всем удачи и добра.

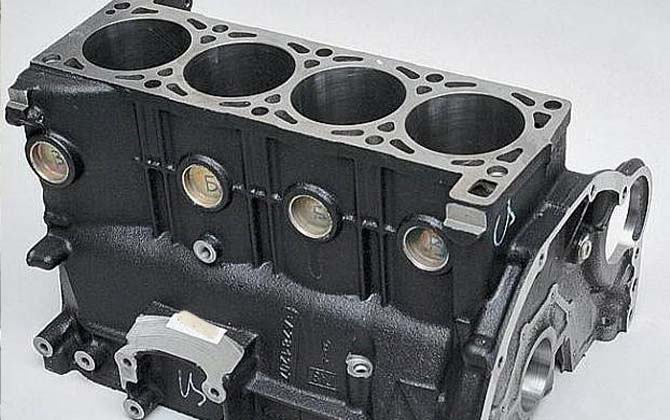

Двигатель 406 — описание

Двигатель внутреннего сгорания марки ЗМЗ 406 производится на Заволжском моторном заводе, который является основным поставщиком комплектующих для Горьковского автозавода (ГАЗ). Также предприятие ЗМЗ занимается изготовлением двигателя модели 405. Эти два мотора стали настоящей гордостью Заволжского завода. По своей конструкции и техническим данным они несколько отличаются друг от друга. Но всё же их принцип работы знает чуть ли не каждый автолюбитель.

На какие автомобили устанавливается данная модель двигателя?

Чаще всего двигатель 406-ой модели устанавливался на «Волгу» модели 31105, а также на хорошо известные «Газельки». Причём с 2003 года Горьковский завод полностью обновил технические характеристики всех моделей этих грузовиков. С того момента 402-е моторы полностью ушли с производства и больше не устанавливались ни на один современный грузовик. На их смену пришли два новых агрегата – ЗМЗ 406 и ЗМЗ 405.

406 двигатель — характеристики и описание

Данная модель двигателя вышла в серийное производство ещё в 1997-м году. Но, несмотря на это, автомобили ГАЗ 3302 «ГАЗель» вплоть до 2003 года укомплектовывались только 402-ми двигателями. Новинка работала на 92-м бензине. Главная деталь, отличающая ее от остальных моделей – это впрыск топлива, который впервые был разработан инженерами на Заволжском заводе. За свой долгий период существования двигатель 406-ой модели обрёл огромную популярность и стал одним из самых распространённых на территории России. Такую популярность он завоевал благодаря своей надёжной конструкции и экономичному расходу топлива.

История создания

При эксплуатации 405-го мотора были заметны существенные недостатки: в жаркие летние дни «Волги» и «Газели» попросту перегревались и кипели (наверное, каждый видел такое явление, когда под капотом «ГАЗели» находилась пустая полиэтиленовая бутылка). Это говорило о недоработках в системе охлаждения. Многие водители устанавливали трёхсекционный радиатор на место серийного двухсекционного, но всё же двигатель иногда давал о себе знать. Инженеры Заволжского моторного завода понимали, что дальше так идти не может, и приступили к разработке нового инжекторного двигателя ЗМЗ 406. Он не был разработан с нуля – вся его конструкция напоминала 405-й мотор. Но теперь все недостатки были учтены и не вошли в новый двигатель 406 (инжектор).

Какие изменения в этих двух моделях?

Итак, самое первое отличие 406-го мотора – это наличие инжектора. Карбюратор имел свои недостатки и был ненадёжным. Мощность новинки составляла 145 лошадиных сил. Рабочий объём — 2.4 литра. Агрегат имеет значительно меньший расход топлива, а в зимний период очень легко заводится. Также этот мотор отличается своей высокой надёжностью, чего не скажешь про модель 405. Собственно, это и есть главные преимущества, из-за которых многие автомобилисты выбирают двигатель 406-ой модели.

Капитальный ремонт

Примерно черед 200-300 тысяч километров этот мотор требует капитального ремонта. Эта процедура стоит значительно дороже, нежели ремонт ЗМЗ 402 и 405 (примерно 30-40 тысяч рублей). А всё из-за сложной конструкции агрегата. Поэтому, эксплуатируя «ГАЗель», следует помнить, что примерно через 3-4 года она потребует существенных затрат на ремонт.

Стандартные болезни 406

Владельцы карбюраторных версий ДВС модели 406 жалуются на:

• различные капризы этих модификаций;
• слабая цепь газораспределительного механизма, которая к тому же сгибает клапана при обрыве;
• стучащие гидрокомпенсаторы. Срок службы их всего 50 тысяч километров;
• страдающие маслосъемные кольца. После того как они залягут двигатель начинает жрать масло в больших количествах.

Все эти проблемы приводят к постоянному слежению автовладельцев за мотором. Страдают и другие детали на карбюраторных версиях. Инжекторные в некотором роде по мощней и долговечней предыдущих моделей. Однако и они не выносят сильного перегрева. В этом случае головка блока цилиндров полностью выходит из строя.

Чтобы лучше понять недостатки и как от них избавиться поближе рассмотрим карбюраторную версию движка.

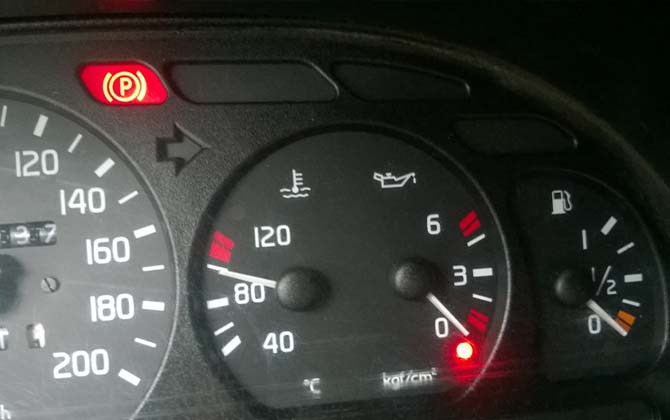

Перегрев

Если вовремя не чистить радиатор, то возможен перегрев двигателя ЗМЗ 406. В таком случае необходимо разобрать движок и почистить всю систему охлаждения. Бывает так, что ломается помпа, которая перекачивает охлаждающую жидкость. Она подлежит замене.

Из-за перегрева страдает головка блока цилиндров. Чаще всего приходит в негодность прокладка головки. ЗМЗ 406 вообще боится перегрева при движении во время летней жары в пробках.

Расход масла

У двигателей модели ЗМЗ 406 с инжектором частенько повышается расход смазывающих средств. Это происходит из-за подтекания масляного фильтра или залегания маслосъемных колец.

Из-за замены деталей на запасные низкого качества двигатель не сможет долго прослужить. Поэтому рекомендуется менять на элементы заграничного производства.

Тяговые характеристики

Неустойчивая работа двигателя внутреннего сгорания происходит из-за подсоса воздуха или попадания воды в топливный бак мотора модели ЗМЗ 406. Потребуется замена прокладок и сальников.

Если обнаружена вода в топливной смеси, то необходимо слить бензин с бака. Затем тщательно просушить его.

Система зажигания

На карбюраторных и инжекторных двигателя ЗМЗ 406 страдают свечи и катушки. Необходимо не доводить до перегрева катушек зажигания. Если температура достигнет 150 градусов, то устройство выйдет из строя навсегда.

Если потерта изоляция, то возможно попадание влаги на катушку зажигания или свечи, на провода.

Стук в двигателе

Стук мотора происходит из-за поломки гидрокомпенсаторов в блоке цилиндров. Другой проблемой стука могут быть:

• поломка поршня в цилиндре;
• неисправность клапанов;
• вышел из строя распредвал в ГБЦ;
• поломка коромысла.

Стук поршней считается наиболее опасным. Поэтому, если слышите стук в двигателе, то лучше сразу везти машину в сервис-центр. Там определят причину и исправят ее.

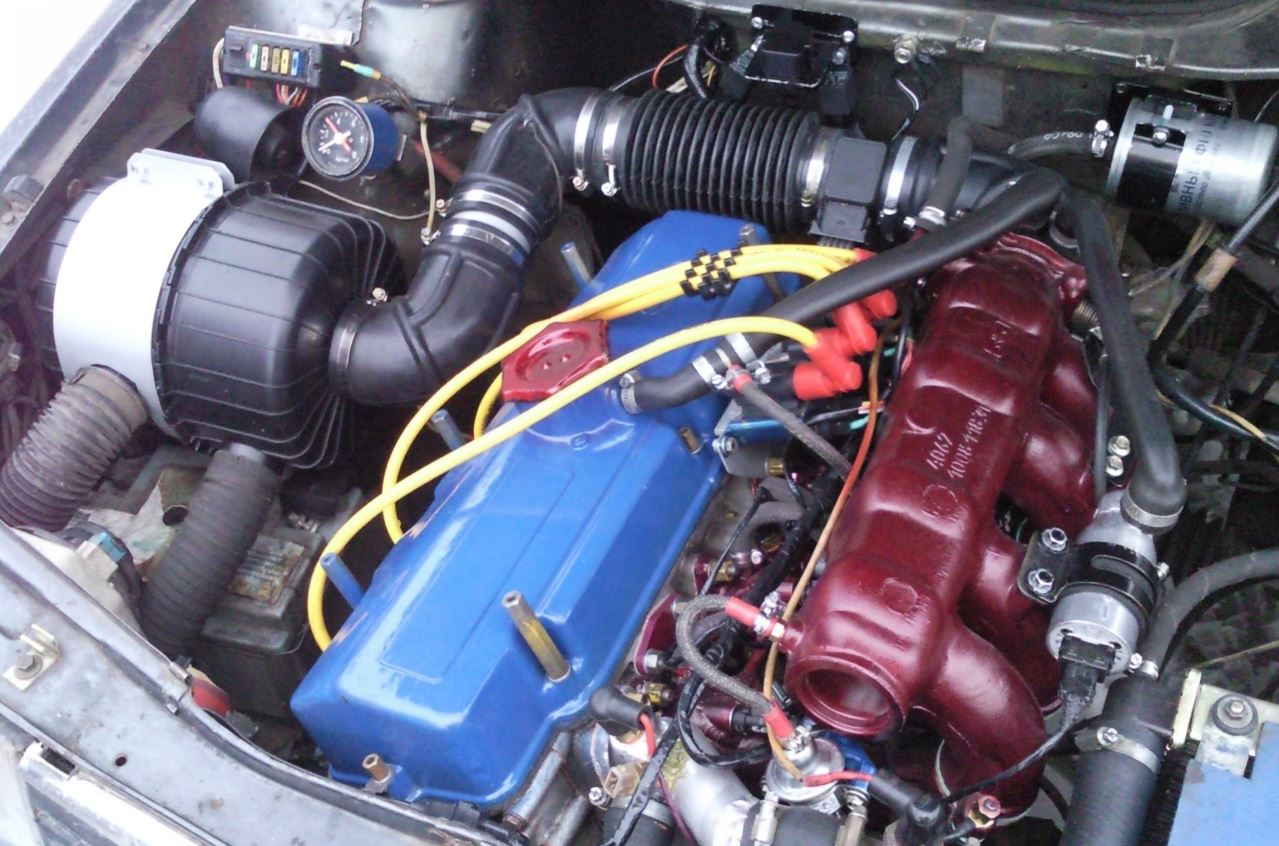

Замена карбюратора на инжектор – последовательность работ

Итак, все компоненты закуплены, проверяем список последний раз. После начала работ автомобиль будет обездвижен, и сгонять на авторынок за недостающим элементом не получится.

На примере ВАЗ 2109 получается такой набор:

Фотографируем все карбюраторные элементы, как это было до переделки. Многие интересуются: можно ли выполнить обратную замену инжектора на карбюратор? Разумеется, да, только вряд ли вам этого захочется. Именно для исключительных случаев фиксируем все, как было.

Отключаем аккумулятор и удаляем его из моторного отсека;
Сливаем все технические жидкости из мотора. Бензин можно выкатать практически до нуля, а внеплановая замена моторного масла и антифриза не помешает;
Демонтируем топливную систему автомобиля, начав со старого бензобака. В топливопроводах и карбюраторе есть бензин, поэтому следует позаботиться о мерах противопожарной защиты;
Аккуратно удаляем старую систему зажигания. Нет смысла отрывать провода – пусть все останется в штатном виде;
На место трамблера монтируем заглушку с прокладкой;
Разбираем приборную панель. Если на ней предусмотрена лампа «check engine» — выполняем отвод в моторный отсек управляющего провода. Если нет – устанавливаем индикаторную лампу самостоятельно;
Монтируем жгут проводов для системы зажигания. Для каждого автомобиля своя схема, основы одинаковые: питание от контакта включенного ключа, сигнал от тахометра;
Для подключения прибора уровня топлива, необходимо протянуть сигнальные провода до места установки бензонасоса в бак. Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня;
Меняем маслонасос, проверяем место установки датчика положения коленвала;
Удаляем старый, и монтируем новый впускной коллектор. На него крепим (на штатные места) топливную рампу с форсунками;
Устанавливаем регулятор давления бензина в рампе, подключаем топливные магистрали: прямую и т.н. «обратку». Это новая трубка, в карбюраторной системе ее не было. «Лишнее» топливо удаляется не через форсунки, а возвращается обратно в бак. Это повышает экономичность;
Рассчитываем маршрут прокладки топливной магистрали под днищем. Мешающие элементы временно демонтируем

Важно! Не пытайтесь протолкнуть топливопровод в какую-нибудь щель, лучше открутить и установить узел, чем испортить трубку высокого давления;

Готовим новый топливный бак (очищаем, при необходимости моем). Устанавливаем топливный насос в соответствии с монтажной инструкцией (на большинстве емкостей есть стрелочка, для ориентации патрубков и фланцев)

Устанавливаем бак на кронштейны;
Проверяем фиксацию всех элементов топливопровода. Фитинги не должны прокручиваться и люфтить;
Монтируем новые датчики: МАФ, положения коленвала, температуры;
Устанавливаем модуль управления (ЭБУ) таким образом, чтобы он не грелся от силового агрегата или выпускной системы;
Соединяем все косы (жгуты), проверяем плотность усадки разъемов. Если на новых контактах не было специального технического вазелина (от окисления) наносим его перед соединением разъемов;
Устанавливаем дроссельную заслонку и новый тросик газа. Проверяем и регулируем натяжение, свободный ход должен быть от одного крайнего положения, до другого. Если в вашем наборе предусмотрен датчик положения дроссельной заслонки – соединяем его с ЭБУ;
Монтируем новый корпус воздушного фильтра, предварительно примерив его к дроссельному узлу. Никаких перекосов и закрепления внатяг быть не должно;
Собираем штатную систему вентиляции картерных газов;
Устанавливаем генератор, тщательно центруем новый шкив.

Заливаем новое масло, антифриз и топливо. Проверяем отсутствие утечек и выполняем контрольный пуск мотора. Регулируем обороты холостого хода.

Вы узнали, как переделать карбюратор на инжектор малыми средствами. Обкатка двигателя не проводится, механика осталась старая. Первые 100-200 км следует произвести замеры расхода бензина, и регулярно проверять отсутствие протечек топлива и крепление новых узлов.

ЗМЗ 405

Мотор ЗМЗ 405 является «братом-близнецом» 406-ому, самое главное отличие – расточенный блок цилиндров под гильзы с внутренним диаметром 95,5 мм. Соответственно, у этого двигателя больше мощность и объем цилиндров. С 2008 года для 31105 производится модификация ЗМЗ 40525.10, отвечающая нормам экологии Евро-3. Все проблемы мотора такие же, как и у ЗМЗ 406.

Технические характеристики ЗМЗ 405:

• Тип – инжектор;
• Мощность номинальная – 145 л. с.;
• Рекомендуемое топливо – бензин Аи-92 и Аи-95;
• Объем цилиндров – 2,46 л;
• Число и порядок расположения цилиндров – 4 в один ряд;
• Количество клапанов на цилиндр – 4;
• Компрессия в цилиндрах – 9,4;
• Диаметр поршня – 95,5 мм;
• Ход поршня – 86 мм;
• Вес (с навесным оборудованием) – 187 кг;
• Масло в картере – 5 л.

Следует отметить, что в разных справочниках мощность ЗМЗ 406 и ЗМЗ 405 часто указывается разная. Первое время, когда только что появилась модель ЗМЗ 406, многие утверждали, что двигатель развивает мощность 150 л. с. Но это был явно завышенный показатель. Позднее цифры уже стали скромнее – 131 л. с., 133 л. с. Поэтому значения мощности для ДВС ЗМЗ 406 и ЗМЗ 405 приведены ориентировочные.

В принципе, ЗМЗ-402 — хороший, надежный и даже актуальный для своего времени агрегат. Это факт, подтвержденный многолетним опытом его эксплуатации. Двигатель, принципиальная схема которого была разработана в 40-50-х годах прошлого века, грамотно сделан, очень терпелив, а, кроме того, чрезвычайно прост в ремонте: отремонтировать ЗМЗ-402 можно практически в любом городе бывшего Советского Союза. Созданная еще в советские времена ремонтная база таксопарков, которые поголовно состояли из Волг, оснащенных 402-м мотором, сохранилась в том или ином виде и по сей день.

Отдельно стоит сказать о моторах, выпущенных после 1986 года. Начавшаяся перестройка и последовавший за ней распад Советского Союза окончательно доконали отечественный автопром. Заводы стали выпускать если и не откровенный брак, то как минимум гнали продукцию низкого качества. Например, коленвал 402-го двигателя и до этого не отличался особым качеством, а после 1986 года вообще стал ниже всякой критики. На Заволжском моторном заводе до сих пор осуществляется бесцентровое шлифование, что означает, что у вала коренная ось находится не в оси подшипника (так было задумано изначально, но с тех пор прошло уже более полувека, и можно было бы придумать что-то новое) .

Далее, валы достаточно плохо отбалансированы. Все это приводит к большим вибрациям, а позднее и к ремонту. Еще одной проблемой коленвала двигателя ЗМЗ-402 является маслосъемная набивка, которая используется вместо заднего сальника. До развала Союза ее качество не вызывало нареканий, что случилось позднее, мы можем только догадываться.. .

Но, несмотря на все эти проблемы и недоработки, 402-й мотор пригоден для длительной эксплуатации. Может быть, даже более пригоден, чем двигатель ЗМЗ-406. До сих пор для многих механиков-мотористов остается загадкой, зачем его вообще изобрели. Хотели как лучше, а получилось как всегда? Видимо, из множества вариантов был выбран не самый лучший. Вот если бы отечественный автопром смог предложить в свое время надежный и простой дизельный двигатель… 406-й

По большому счету, 406-й походит на «мерседесовский» 102-й мотор. Безусловно, ЗМЗ более интересный двигатель: у него 16 клапанов вместо 8, лучшие характеристики при разгоне, выигрывает он и в максимальном крутящем моменте. Одно плохо — конструктивно он не досчитан, и это особенно хорошо видно при ремонте.

Даже зимой нагруженные, как ломовые лошади, ГАЗели частенько перегреваются.

Закипевшая при -20°С ГАЗель — увы, реальность, а не фантастика. .

Клапанный механизм головки блока цилиндров был «списан» с ВАЗа. Но, как известно, что хорошо для одного автомобиля, не годится для другого, и поэтому вся конструкция 406-го, вписанная в ГАЗель, Соболь или Волгу, подразумевает его более эффективное охлаждение, чем есть в действительности. Поэтому даже зимой нагруженные, как ломовые лошади, ГАЗели частенько перегреваются. Закипевшая при -20°С ГАЗель — увы, реальность, а не фантастика. Чтобы избежать такого поворота событий, владельцы малотоннажников устанавливают дополнительные или большие по размеру радиаторы охлаждения.

Головки блока 406-го требуют постоянного контроля, в противном случае они быстро выходят из строя, чему способствует и механизм натяжения цепей. В 406-м моторе две цепи: одна проходит в блоке, другая стоит на приводе распределительных валов. Натяжители выполнены по западному образцу. Например, гидронатяжители по принципиальной схеме такие же, как и на Мерседесе, но, учитывая качество их изготовления, это, к сожалению, нельзя признать удачным решением.

Преимущества

Надёжность, экономичность, мощность инжекторного агрегата значительно превосходят его карбюраторного аналога. Поэтому двигатель 406 Газель устанавливается на таких марках машины, где требуются более высокие эксплуатационные показатели:

Двигатель 406 Газель

• Надёжность, бесперебойная работа обеспечиваются, благодаря особенностям конструкции – здесь нет жиклеров, поэтому ничего не забивается в системе питания.
• Экономичность – весь процесс регулируется электроникой.
• Благодаря своевременной подаче топлива нужного количества, инжекторный двигатель может развивать мощность до 130 л. с. (карбюраторный – до 100 л. с.).
• Отсутствуют холостые обороты.
• Значительно ниже выбросы вредных веществ.

Единственный минус – из-за электронной системы регулировки, при поломке во время пути самостоятельно не получится сделать ремонт. Но при бережной эксплуатации, заправке качественным топливом, своевременном прохождении ТО инжекторный двигатель не доставит больших проблем.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Схема электропроводки Газель 406: перенастраиваем машину на газ, используя детали Волги

Что делать, если цена топлива, а с нею и ваши расходы на него перестают вписываться в бюджет грузоперевозок? Конечно же, переходить на газ, если у вас не карбюратор под капотом, посоветуют многие, и отчасти будут правы. Ведь хорошо знакомая многим Газель с 406-м двигателем потребует помимо самого ГБО еще и массы доработок, что недешево. Но выход есть и о нем пойдет речь в данной публикации. Перейти на газ? Можно, хотя и сложно

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель. Об экономном расходе автомобиля с ГБО знают многие

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты. Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

1. Фары за 580 рублей;
2. Передний и задний бамперы за 700 рублей;
3. Выручили от сдачи в в чермет самой машины порядка 3600.

1. собственно сам мотор;
2. коробку передач;
3. понравились сиденья,
4. электростеклоподъемники передних дверей;
5. стеклоочистители и мотор печки;
6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

Переделка

• разъемах подключения к проводке Газели (см. статью Принципиальная схема электропроводки ГАЗель);
• длине проводов от блока управления к датчикам;
• местом выхода жгута проводки к колодке диагностике;
• цепи бензонасоса;
• отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.

Общие характеристики

Двигатель змз 406 карбюраторным является, четырёхцилиндровым, а также рядным с микропроцессорной зажигания системой. Змз 406 оснащённый карбюратором мощность имеет — 110 л. с., а с инжектором — 145 л. с. К тому же модификации инжекторные имеют, различаются экологическими нормами. змз, Например 4062.10 — 0-вой класс, а змз класс.10 — 40621 Евро — 2. Лишней деталью в змз считается 406 масляный радиатор, потому как 6-двигатель той не греется. В змз 405 масляный выполняется не радиатор своих функций, и двигатель перегревается в естественно и жару не заводиться.

Затраты бензина змз карбюраторного 406 напрямую зависит от условий и езды манеры, а также поры года. Система карбюраторного зажигания змз 406 считается достаточно Двигатель. надёжной сможет развивать скорость до 500-та километров тысяч при использовании качественного масла и также, а бензина аккуратным обращением с педалью.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

• «Солекс», разработанный для «Волги» ГАЗ-31029;
• ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
• «Озон» от ВАЗ-2107;
• Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

Читать дальше: Газовые трубки для гбо

• подгонка корпуса воздушного фильтра;
• установка жиклеров (топливных и воздушных) другого сечения;
• замена диффузоров и эмульсионных трубок;
• регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Наиболее востребованные дизельные силовые установки

Кроме бензиновых установок на автомобиле использовались и моторы, работающие на дизельном топливе. Многие покупатели отдавали предпочтение именно им по той причине, что они потребляли меньше топлива. Особенностью работы дизелей является отсутствие свечей зажигания и высоковольтных проводов. Связано это со спецификой работы мотора, в котором сгорание топливной смеси происходит за счёт давления.

Силовая установка ГАЗ 560

Двигатель ГАЗ начал выпускаться в 1998 году, по лицензии австрийской компании Steyr. Силовая установка пользовалась большой популярностью, поскольку имела ряд преимуществ: хорошо переносила топливо низкого качества, запускалась при минусовых температурах, мотор ГАЗ был резвый и экономный с высоким коэффициентом полезного действия.

Характеристики силовой установки ГАЗ 560

• Расположение цилиндров/количество, шт. — в ряд/4;
• Турбинный наддув — да;
• Двигатель, объём, л — 2,1;
• Поршень, диаметр, мм — 85;
• Поршень, ход, мм — 94;
• Степень сжатия — 20,5;
• Обороты, максимуму — 4750;
• Топливо, расход, л./100км — 11,5.

Основные неисправности силовой установки ГАЗ 560

Основная особенность — двигатели ГАЗ имели моноблочную конструкцию. У такой компоновки было ряд преимуществ: отсутствие прокладки головки блока, соответственно не требовалось менять её при перегреве мотора; нет возможности охлаждающей жидкости попасть в масло; головка блока цилиндров монолитна, соответственно не надо следить за стягивающими болтами.

Силовая установка Cummins 2.8 ISF

В 2010 году на Газель начали устанавливать новый двигатель, американской фирмы Cummins. Силовой агрегат собирался в Китае, качество сборки было на высоком уровне, и мотор показал неплохие технические показатели

Характеристики силовой установки Cummins 2.8 ISF

• Расположение цилиндров/количество, шт. — в ряд/4;
• Турбинный наддув — да;
• Цилиндры, диаметр, мм — 94;
• Поршень, ход, мм — 100;
• Объём ДВС, л. — 2,78;
• Мощность, л.с. — 120;
• Масса, кг — 250.
• Расход топлива л/100 км — 12,0.

Основные неисправности силовой установки Cummins 2.8 ISF

При несвоевременной замене воздушных фильтров, преждевременно выходили из строя поршневые кольца. Причина этому была грязь, проходящая во внутренний отсек цилиндров через фильтр.

• Стук мотора. Причина: преждевременный износ шатунных вкладышей коленчатого вала. Деталь не выносила чрезмерных перегрузок, вследствие чего необходимо было ремонтировать ДВС.
• Мотор перегревается. Причина: выход из строя муфты вязкости, или же попадание грязи в щель между радиатором охлаждения и промежуточным охладителем воздуха.
• Стук двигателя. Причина: поломка турбокомпрессорной трубки слива масла, как следствие, утечка масла. Трубка ломается по причине вибрации.

Что касается вопроса, какое масло для газели лучше заливать? Производитель даёт чёткие рекомендации. Вязкость масла должна быть не менее 5W-40, 15W-40, менять его надо каждые 15000 км пробега. В холодное время предпочтение лучше отдать маслу 5W, в летнее 15W. При использовании топлива низкого качества менять масло надо чаще.

Автор:

Гaличeв Илья Виктoрoвич
