Электросхема газ 2752 соболь с двигателем 406 инжектор

Ремонтопригодность и аналоги

Некоторые пользователи говорят о недоработках этой модели.
Самый неприятный минус — это шум. Он исходит из разных углов. Самый большой шум издают устройства:

• накладка рычага трансмиссии;
• подножки у кабины;
• верх приборной панели;
• моторный щит около отверстий под педали;
• рулевой вал.

Все эти места обклеивают шумоизоляцией, что позволяет снизить уровень шума в салоне. Сам фургон тоже стоит обклеить шумоизоляцией.
Зимой в салоне становится холодно, и это еще один недостаток. В основном на его устранение необходимо терпение и немного времени. Необходимо разбирать панель приборов полностью и утеплять ее первым делом.

Дизайн салона автомобиля газ 2752

Фургон тоже будет продуваться, поэтому заранее нужно предусмотреть замену уплотнителя на всех дверях. Впоследствии необходимо приглядываться к углам, из какого дует и насколько сильно.
Газель и Соболь — это разные модели. Их ни в коем случае не нужно сравнивать. Все основные ходовые части Соболь отличаются от обычных Газелей. С 2752 Соболь комби не каждый мастер будет заниматься.
Некоторым пользователям везет больше, некоторым меньше.
За 150 т. км., по отзывам автовладельцев необходимо заменить и смазать детали:

• передняя ступица;
• промазать агрегаты;
• шаровые;
• сцепление в сборе;
• установить газ;
• прошить мозги;
• может прогореть клапан;

• коробка передач.

По словам автовладельцев, это еще маленький список того, что может сломаться. Легкое обслуживание и легкодоступные запчасти. Все это привело к тому, что популярность Соболь комби растет. Соболь комби — востребованная модель, но требует серьезных доработок в качестве используемых агрегатов.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Схема для автомобилей Газель, Соболь ЗМЗ-40524 Евро-3

Обозначения электро схемы

A9 Топливный модуль

B2 Датчик сигнализатора аварийного давление масла

B5 Датчик сигнализатора аварийного падения уровня тормозной жидкости

B12 Датчик указателя уровня топлива

В46     Датчик скорости

D7 Блок управления антиблокировочной системой тормозов

D21 Пульт управления отопительно вентиляционной установкой

D27 Регулятор освещенности приборов

E1 Фара головного света левая

E2 Фара головного света правая

E9 Повторитель указатели поворота левый

E10 Повторитель указатели поборота правый

E16 Плафон кабины

E17 Плафон платформы

E18 Плафон кузова

E20, E21 Плафон салона правый

E27 Фонарь задний левый

E28 Фонарь задний правый

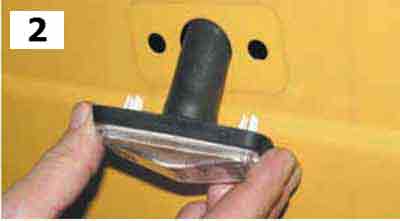

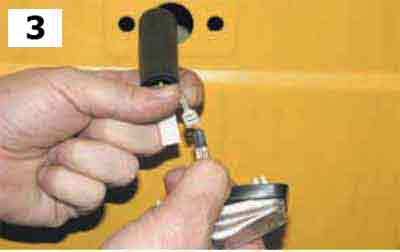

E30,E64 Фонарь освещении номерного знака

E31 Фонарь противотуманный задний

E35 Фонарь подкапотный

E59 Прикуриватель

E60,E61          Плафон салона левый

E63 Плафон освещении подножки

E65 Плафон второго ряда сидений

E68 Плафон индивидуального освещения

E71 Плафон освещении вещевого ящика

F41 Блок предохранителей

F42 Блок предохранителей верхний

F43 Блок предохранителей нижний

G1 Генератор

G2 Аккумуляторная батарея

h2,h3 Сигнал звуковой

H62 Лампа габаритного света правая

H63 Лампа габаритного света левая

Н70 Лампа противотуманная задняя правая

Н71 Лампа противотуманная задняя левая

Н72 Лампа света заднего хода правая

Н73 Лампа света заднего хода левая

H74 Лампа сигнала торможения правая

H75 Лампа сигнала торможения левая

H76 Лампа габаритного света заднего правая

H77 Лампа габаритного света заднего левая

H78 Лампа указателя поворота заднего правая

H79 Лампа указателя поворота заднего левая

H98 Лампа ближнего света правая

H99 Лампа ближнего света левая

h200 Лампа дальнего света правая

Н101 Лампа дальнего света левая

h202 Лампа указатели поворота переднего правая

h203 Лампа указателя поворота переднего левая

K1 Реле стартера

K3 Реле управления стеклоочистителем

K7 Реле сигналов

K12 Прерыватель указателей поворота

K13 Прерыватель сигнализатора стояночного тормоза

K16 Выключатель аккумуляторной батареи дистанционный

K40 Реле фар

M1 Стартер

M2 Электродвигатель отопителя

M4 Электродвигатель стеклоочистителя

М5 Электродвигатель стеклоомывателя

M6 Топливный насос

М8 Электронасос дополнительного отопителя

M20 Электродвигатель дополнительного отопителя

М24 Электроуправляемое зеркало правое

М25 Электроуправляемое зеркало левое

M38 Электропривод корректора фар правый

M39 Электропривод корректора фар левый

M43 Электрокран отопителя

P2 Комбинация приборов

R12 Резистор электродвигателя отопителя

S1 Выключатель зажигания

S3 Выключатель плафонов второго рядя сидений

S5 Выключатель аварийной световой сигнализации

S6 Переключатель электродвигателя и электронасоса отопителя

S8 Переключатель освещение

S9 Переключатель указателей поворотов и света фар

S12 Переключатель стеклоочистителя

S13 Кнопочный выключатель дистанционного выключения батареи

S15 Выключатель обогрева зеркал

S21 Выключатель сигнализатора понижающей передачи

S29 Выключатель света заднего хода

s30 Выключатель сигнала торможения

S31 Выключатель сигнализатора блокировки межосевого дифференциала

S50 Переключатель привода зеркал

S52 Выключатель сигнализатора стояночного тормоза

S60 Выключатель плафона освещения вещевого ящика

S62 Выключатель плафонов салона

S73 Переключатель электродвигателя дополнительного отопителя

S116 Переключатель корректора фар

S136 Выключатель сцепления

U2 Магнитола

X51 Колодка диагностики

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели В любой схеме есть следующие элементы:

• Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
• Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
• Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
• Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
• Потребители электроэнергии: Лампы фонарей и фар, габаритов, освещения салона;

  Задние габаритные фонари на Газели

• Комбинация приборов;
• Мотор системы отопления;
• Аудиосистема;
• Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).

Различные датчики;
Электропроводка со штекерами;
Реле.

Описание Соболя с двигателем 406

Что такое Соболь с двигателем 406?

Соболь — это легкий коммерческий автомобиль с мощным двигателем. В модели Соболь с двигателем 406 установлен силовой агрегат с объемом 2,5 литра и мощностью 136 л.с.

Особенности электрической схемы Соболя с двигателем 406

Электрическая схема Соболя с двигателем 406 является достаточно сложной и включает в себя множество элементов:

• аккумуляторную батарею;
• генератор;
• предохранители;
• реле и контакторы;
• светотехнику и электрооборудование.

Все элементы электрической схемы Соболя с двигателем 406 тесно связаны между собой и образуют единый комплекс, который обеспечивает работу автомобиля.

Схематическое изображение электрической схемы Соболя с двигателем 406

Схематическое изображение электрической схемы Соболя с двигателем 406 представляет собой наглядную схему, на которой показываются все элементы и соединения. На рисунке ниже показана упрощенная электрическая схема Соболя с двигателем 406:

Это только упрощенное изображение и не отображает всех элементов и соединений, но позволяет понять, как устроена электрическая схема Соболя с двигателем 406.

Распиновка разъемов

Для электросхемы ГАЗ 2752 Соболь с двигателем 406 инжектор используются следующие разъемы:

• Разъем двигателя:
  • 1 пин – Компьютер двигателя, контакт Т3/41-2
  • 2 пин – Компьютер двигателя, контакт 9Э10/27 BG
  • 3 пин – Компьютер двигателя, контакт Т2/40-2
  • 4 пин – Компьютер двигателя, контакт 9Э10/29 ZG
  • 5 пин – Компьютер двигателя, контакт А16
  • 6 пин – Компьютер двигателя, контакт А19
  • 7 пин – Компьютер двигателя, контакт 9Э10/27 ZK
  • 8 пин – Компьютер двигателя, контакт 9Э10/27 ZL
  • 9 пин – Компьютер двигателя, контакт 9Э10/28 ZM
  • 10 пин – Компьютер двигателя, контакт 9Э10/29 ZN
  • 11 пин – Компьютер двигателя, контакт 9Э10/29 ZK
  • 12 пин – Компьютер двигателя, контакт 9Э10/29 ZL
  • 13 пин – Компьютер двигателя, контакт К1/3
  • 14 пин – Компьютер двигателя, контакт К1/2
  • 15 пин – Компьютер двигателя, контакт А5
  • 16 пин – Компьютер двигателя, контакт 3ЭМ3-7/5 СЖ
  • 17 пин – Компьютер двигателя, контакт А13
  • 18 пин – Компьютер двигателя, контакт А9
  • 19 пин – Компьютер двигателя, контакт Т2/40-1
  • 20 пин – Компьютер двигателя, контакт Т3/41-1
  • 21 пин – Компьютер двигателя, контакт 9Э10/27 ZJ
  • 22 пин – Компьютер двигателя, контакт 9Э10/27 ZH
  • 23 пин – Компьютер двигателя, контакт 9Э10/28 ZF
  • 24 пин – Компьютер двигателя, контакт 9Э10/29 ZA
  • 25 пин – Компьютер двигателя, контакт 9Э10/29 ZJ
• Разъем панели приборов:
  • 1 пин – Компьютер двигателя, контакт YR4/10 RY
  • 2 пин – Компьютер двигателя, контакт YR4/3A RY
  • 3 пин – Компьютер двигателя, контакт YR4/3B RY
  • 4 пин – Компьютер двигателя, контакт YR4/10 W
  • 5 пин – Компьютер двигателя, контакт YR4/3A W
  • 6 пин – Компьютер двигателя, контакт YR4/3B W
  • 7 пин – Компьютер двигателя, контакт YR4/2A
  • 8 пин – Компьютер двигателя, контакт YR4/2B
  • 9 пин – Компьютер двигателя, контакт YR4/9 RY
  • 10 пин – Компьютер двигателя, контакт YR4/9 W
  • 11 пин – Компьютер двигателя, контакт YR4/12 RY
  • 12 пин – Компьютер двигателя, контакт YR4/12 W
  • 13 пин – Компьютер двигателя, контакт YR4/5 RY
  • 14 пин – Компьютер двигателя, контакт YR4/5 W
  • 15 пин – Компьютер двигателя, контакт YR4/1 RY
  • 16 пин – Компьютер двигателя, контакт YR4/1 W
  • 17 пин – Компьютер двигателя, контакт YR4/4 RY
  • 18 пин – Компьютер двигателя, контакт YR4/4 W
  • 19 пин – Компьютер двигателя, контакт YR4/11 RY
  • 20 пин – Компьютер двигателя, контакт YR4/11 W
  • 21 пин – Компьютер двигателя, контакт YR4/8 RY
  • 22 пин – Компьютер двигателя, контакт YR4/8 W
  • 23 пин – Компьютер двигателя, контакт Y5/1
  • 24 пин – Компьютер двигателя, контакт Y5/4
  • 25 пин – Компьютер двигателя, контакт YR4/6
  • 26 пин – Компьютер двигателя, контакт Y5/6
  • 27 пин – Компьютер двигателя, контакт YR4/7
  • 28 пин – Компьютер двигателя, контакт Y4/2
  • 29 пин – Компьютер двигателя, контакт YR4/20
  • 30 пин – Компьютер двигателя, контакт YR4/13
  • 31 пин – Компьютер двигателя, контакт YR4/19 W
  • 32 пин – Компьютер двигателя, контакт YR4/19 RY
  • 33 пин – Компьютер двигателя, контакт YR4/17 W
  • 34 пин – Компьютер двигателя, контакт YR4/17 RY
  • 35 пин – Компьютер двигателя, контакт YR4/16 W
  • 36 пин – Компьютер двигателя, контакт YR4/16 RY
  • 37 пин – Компьютер двигателя, контакт YR4/18 W
  • 38 пин – Компьютер двигателя, контакт YR4/18 RY
  • 39 пин – Компьютер двигателя, контакт YR4/15 W
  • 40 пин – Компьютер двигателя, контакт YR4/15 RY
  • 41 пин – Компьютер двигателя, контакт YR4/14 W
  • 42 пин – Компьютер двигателя, контакт YR4/14 RY
  • 43 пин – Компьютер двигателя, контакт YR4/7A

Замена скобы тормоза переднего колеса

Снимаем переднее колесо и сливаем тормозную жидкость из переднего контура (см. раздел «6.6.1. Снятие колес и ступица передней подвески» и «7.2.1. Тормозная жидкость и главный тормозной цилиндр»).

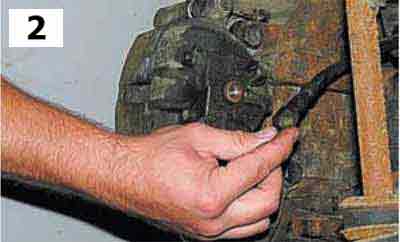

Ключом «на 14» отворачиваем наконечник шланга от тормозной скобы.
С обеих сторон наконечника установлены медные уплотнительные шайбы.

Отсоединяем шланг от скобы.

Головкой «на 17» отворачиваем два болта крепления скобы.

Снимаем скобу.
Если снять скобу в сборе не удается, можно предварительно снять тормозные колодки (см. выше «Замена тормозных колодок переднего колеса»).
Устанавливаем скобу в обратной последовательности, заменив уплотнительные шайбы наконечника шланга.
Заполняем тормозной жидкостью передний контур и прокачиваем его (см. раздел «7.2.1. Тормозная жидкость и главный тормозной цилиндр»).

Преимущества использования электросхемы

Электросхема ГАЗ-2752 Соболь с двигателем 405 инжектор представляет собой важный инструмент для диагностики и решения проблем, связанных с электрооборудованием данного автомобиля. Её использование имеет ряд преимуществ:

1. Упрощение поиска и исправления неисправностей. Электросхема позволяет оперативно определить местонахождение и причину возникновения проблем с электрооборудованием. Благодаря этому автомеханики экономят время и силы, необходимые на поиск и исправление неисправностей.
2. Точные инструкции по подключению. Электросхема ГАЗ-2752 Соболь с двигателем 405 инжектор содержит детальные инструкции о том, как правильно проводить подключение и размещать электрические компоненты. Такая информация помогает избежать ошибок и повышает надёжность электрической системы автомобиля.
3. Повышение безопасности. Электросхема ГАЗ-2752 Соболь с двигателем 405 инжектор дает возможность автомеханикам правильно подключить электрические компоненты, такие как предохранители, реле и провода. Это снижает риск возгорания и короткого замыкания, что существенно повышает безопасность эксплуатации автомобиля.
4. Удобный доступ к информации. Электросхема ГАЗ-2752 Соболь с двигателем 405 инжектор представлена в удобном и понятном виде. Она легко читается и понимается даже новичками в автомеханике. Благодаря этому любой автовладелец может использовать электросхему для самостоятельного решения проблем с электрооборудованием автомобиля.
5. Экономия времени и денег. Использование электросхемы позволяет оперативно определить причину возникновения неисправностей с электрооборудованием, что позволяет сэкономить время и деньги на поиск и исправление проблемы. Также это помогает избежать ненужной замены исправных компонентов.

В заключение, электросхема ГАЗ-2752 Соболь с двигателем 405 инжектор представляет собой важный инструмент для решения проблем с электрооборудованием автомобиля. Она упрощает поиск и исправление неисправностей, повышает безопасность эксплуатации и помогает сэкономить время и деньги. На основе этих преимуществ её использование является неотъемлемой частью работы автомехаников и автовладельцев.

Снятие бокового указателя поворота, замена лампы

Кромки кузовных деталей острые — соблюдайте осторожность

…сжимаем лепестки фиксаторов бокового указателя поворота (фиксаторы можно сжать головкой «на 8»).

Снимаем боковой указатель поворота.
Поскольку доступ к указателям с внутренней стороны крыла затруднен силовыми элементами кабины, снять указатель можно с наружной стороны крыла, поддев его отверткой. Чтобы не повредить краску, отвертку следует вставлять между резиновым уплотнителем и указателем. При снятии указанным способом велика вероятность сломать фиксаторы указателя.
Для замены указателя снимаем резиновый чехол…

…и отсоединяем наконечники проводов от его выводов.

…вынимаем патрон с лампой.

Заменяем неисправную лампу.

Устанавливаем указатель на крыло, надавив на него до характерных щелчков фиксаторов.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Пробка расширительного бачка

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.

Патрубки

На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.

Радиатор печки

Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.

Схема электропроводки ГАЗ-З302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

Схема для более подробного исследования состоит из двух частей.

Отказы электрооборудования объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил».

Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Основные элементы электросхемы ГАЗ 2752 Соболь

Электросхема ГАЗ 2752 Соболь является одним из важных компонентов автомобиля и отвечает за электропроводку двигателя 405 инжектора. В этой электросхеме содержатся основные элементы, которые обеспечивают правильное функционирование двигателя и других электрических систем автомобиля. Рассмотрим некоторые из них:

1. Аккумулятор: источник питания для всей электрической системы автомобиля. Аккумулятор позволяет запускать двигатель и обеспечивает питание различным электрическим компонентам.
2. Генератор: отвечает за производство электрической энергии во время работы двигателя. Генератор заряжает аккумулятор и питает другие электрические компоненты автомобиля.
3. Пусковой мотор: необходим для запуска двигателя. Пусковой мотор получает энергию от аккумулятора и передает ее на стартер двигателя, который в свою очередь запускает двигатель.
4. Датчики: множество датчиков, которые измеряют различные параметры двигателя и окружающей среды. Датчики передают сигналы на управляющую систему, позволяя ей оптимизировать работу двигателя и контролировать различные важные параметры.
5. Реле: используются для контроля и регулировки электрического тока, а также для управления различными системами и устройствами автомобиля.
6. Предохранители и реле нагрузки: защищают электрическую систему от перегрузок и короткого замыкания. При возникновении таких ситуаций предохранители выключаются и предотвращают повреждение компонентов системы.
7. Кабели и соединительные элементы: кабели используются для соединения всех электрических компонентов в единую систему. Соединительные элементы обеспечивают надежное и безопасное подключение различных компонентов.

Это лишь некоторые из основных элементов электросхемы ГАЗ 2752 Соболь. Каждый из них играет важную роль в обеспечении правильной работы двигателя и других систем автомобиля. Понимание этих элементов позволяет эффективно проводить обслуживание и ремонт автомобиля.

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели

• Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
• Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
• Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
• Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
• Потребители электроэнергии:

Лампы фонарей и фар, габаритов, освещения салона;

Задние габаритные фонари на Газели

Автор:

Гaличeв Илья Виктoрoвич
