Таблица нагрузок по сечению кабеля

Таблица нагрузки на кабель

Для упрощения поиска кабеля по мощности, составлены специальные ориентировочные (ориентировочные потому что кабеля с одним сечением, но из разных материалов или формы проводов, а также исполнении и метода укладки, могут иметь отклонения от данных из таблицы) таблицы, в которых отклонения не более 10% от значения, которые включают в себя следующие значения:

• материал жилы
• сечение жилы
• метод укладки
• количество жил
• количество проводов проложенных вместе (как правило эти данные не все включают в табличный вариант
• тип подключения и напряжение сети
• мощность (кВт) и/или сила тока (А)

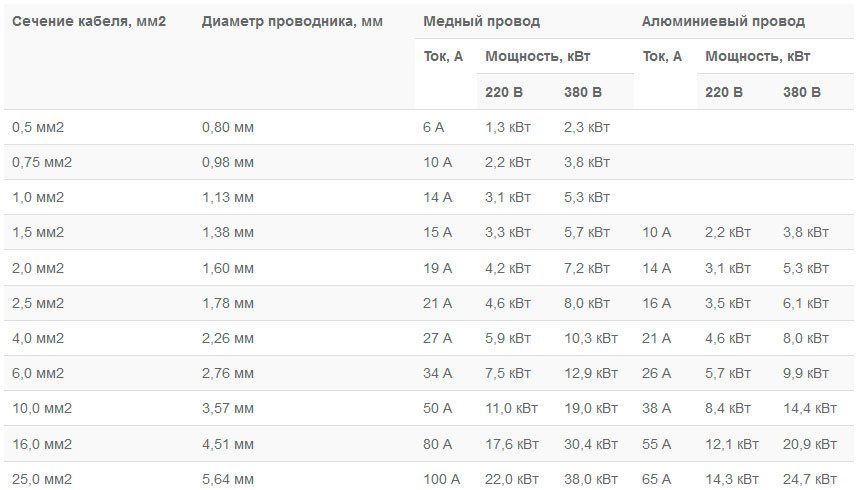

Вот пример, как эти таблицы выглядят:

Из таблиц мы видим, что данные могут быть как в кВт (киловатты) по мощности, так и в А (амперы) по силе тока, ознакомится как переводятся 1 ампер в кВт и наоборот 1 кВт в амперы, можно в этой статье.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Влияние рабочих параметров на расчет

Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.

Напряжение

При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:

• в однофазном – 3 жилы: фаза, ноль, заземление;
• в трехфазном – 5 жил: 3 фазы, ноль, заземление.

Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:

• В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
• В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.

Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.

Сила тока

Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.

Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.

I= P/U

P – сопротивление (общая мощность); U – напряжение сети; I – сила тока

I= 3760Вт/220В= 17,09 А

Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.

Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

Провода для электропроводки

Выбирая кабель, необходимо руководствоваться несколькими критериями:

• сила электротока, которую будет пропускать кабель;
• мощность, потребляемая источниками энергопотребления;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.  Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды. Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

Маркировочные этикетки электроприборов и бытовой техники, в которых указана их номинальная мощность

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I, где:

• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.

Измерение силы тока токоизмерительными клещами

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей. После этого произвести вычисления нагрузки по формулам:

1. I = P∑*Kи/U (однофазная сеть),
2. I = P∑*Kи/(√3*U) (трехфазная сеть), где:

• P∑ – общая мощность энергопотребителей;
• Kи – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Таблица соответствия площади сечения медных жил проводниковых изделий току и мощности *

• Сечение кабельно-проводниковой продукции
• Электронапряжение
• 220 В
• Электронапряжение
• 380 В

Определение кабельного изделия в поперечном сечении – особо важный процесс, в котором  недопустимы просчеты. Учитывать требуется все факторы, параметры и правила, доверяя только своим расчетам. Проведенные измерения должны совпадать с вышеописанными таблицами – при отсутствии в них конкретных значений их можно найти в таблицах многих справочников электротехника.

Допустимые длительные токи для кабелей с бумажной пропитанной изоляцией

1.3.12. Допустимые длительные токи для кабелей напряжением до 35 кВ с изоляцией из пропитанной кабельной бумаги в свинцовой, алюминиевой или поливинилхлоридной оболочке приняты в соответствии с допустимыми температурами жил кабелей:

1.3.13. Для кабелей, проложенных в земле, допустимые длительные токи приведены в табл. 1.3.13, 1.3.16, 1.3.19–1.3.22. Они приняты из расчета прокладки в траншее на глубине 0,7–1,0 м не более одного кабеля при температуре земли +15 °С и удельном сопротивлении земли 120 см·К/Вт.

При удельном сопротивлении земли, отличающемся от 120 см · К/Вт, необходимо к токовым нагрузкам, указанным в упомянутых ранее таблицах, применять поправочные коэффициенты, указанные в табл. 1.3.23.

1.3.14. Для кабелей, проложенных в воде, допустимые длительные токи приведены в табл. 1.3.14, 1.3.17, 1.3.21, 1.3.22. Они приняты из расчета температуры воды +15 °С.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

1.3.31

Выбор экономических сечений проводов воздушных и
жил кабельных линий, имеющих промежуточные отборы мощности, следует производить
для каждого из участков, исходя из соответствующих расчетных токов участков.
При этом для соседних участков допускается принимать одинаковое сечение
провода, соответствующее экономическому для наиболее протяженного участка, если
разница между значениями экономического сечения для этих участков находится в
пределах одной ступени по шкале стандартных сечений. Сечения проводов на
ответвлениях длиной до 1 км принимаются такими же, как на ВЛ, от которой
производится ответвление. При большей длине ответвления экономическое сечение
определяется по расчетной нагрузке этого ответвления.

Какой кабель выбрать: медный или алюминиевый?

В плане надежности и долговечности медь лучше, так как не так быстро разрушается. Алюминий же стоит раза в три дешевле, но по качеству значительно уступает.

Плюс, соединение разнородных материалов запрещается через скрутку. Медные алюминиевые жилы соединяются через клеммник. Что позволит избежать процесса окисления в местах скрутки, чрезмерного интенсивного нагрева места соединения, искрения и воспламенение изоляционной оболочки и перегорания токоведущих жил.

Также многожильный кабель будет понадежнее одножильного. Медь, как и алюминий, выдерживает определенное число сгибов и выпрямлений перед тем как сломаться. Поэтому при монтаже электрооборудования, которое подвергается периодическому ремонту, оптимально применять многожильный провод или кабель. Ко всему он гибкий, эластичный, им удобнее работать на сложных участках и на высоте. С жестким одножильным проводить трудоемкие операции (таких как подключение группы светильников для уличного освещения) намного сложнее.

Чем гибче кабель, тем выше его стоимость. Самый дешевый — первого класса, дорогой — седьмого.

Когда нужно укладывать кабель в стены или вкапывать в землю — применяется жесткий тип. Электрические приборы и подвижные переносные устройства оснащаются гибким шнуром.

Концы жил гибкого кабеля при монтаже розеток и выключателей пропаиваются или обжимаются для улучшения контакта.

В продаже попадается алюминиевый китайский кабель, замаскированный под медный. Заниженная толщина оболочки, некачественная изоляция, нарушение технологии изготовления — далеко не полный список некачественного товара. Обнаружить подделку просто: при срезе алюминий белого окраса, а не золотистого как медь.

Сегодня для монтажа проводки в квартире используется многожильный, медный кабель. Три жилы позволяют заземлить все приборы, что повысит безопасность их использования.

Алюминиевый провод можно использовать при монтаже открытой проводки подсобных помещений. В случае, каких либо проблем его будет легко заменить.

Измерение сечения проводников по диаметру

Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.

Приборы и процесс измерения

Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

Внешний вид механического микрометра

В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

Замер диаметра механическим штангенциркулем

Определение сечения провода по диаметру совершается по следующей формуле:

S = (3,14/4)*D2, где D – диаметр провода.

Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:

Sобщ= S1 + S2 +…+Sn, где:

• Sобщ – общая площадь поперечного сечения;
• S1, S2, …, Sn – поперечные сечения каждой жилы.

На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

Определение диаметра жилки цифровым штангенциркулем

При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:

1. Очистить изоляционный слой жилы;
2. Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
3. Произвести замер длины намотки;
4. Разделить полученную величину на количество витков.

После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.

Измерение диметра проводникового изделия посредством линейки

Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

• Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Заключение

Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.

В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.

Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.

Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».

В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.

В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.

Как осуществляется выбор

При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.

Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.

Автор:

Гaличeв Илья Виктoрoвич
