Выбор, установка и подключение фотореле для уличного освещения

Устройство

Датчик освещенности конструктивно состоит из трех основных элементов:

• само реле;
• компаратор;
• фотоэлемент.

Последние обычно представляют собой фототранзисторы, фоторезисторы или фотодиоды. Все они играют роль анализатора силы светового потока. Когда на улице становится темно или светло, фотоэлемент фиксирует изменение и дает команду реле, которое включает свет. Днём цепь рвётся.

Компаратор — не менее важный элемент, позволяющий регулировать порог срабатывания. При повышении напряжения с фотоэлемента выше установленного значения компаратор включает реле, при падении — выключается.

Существует два типа фотодатчиков:

• встроенный — смонтирован на щитке в едином корпусе с реле;
• дистанционное управление, с элементом, вынесенным за пределы корпуса.

В последнем случае датчик должен иметь повышенную прочность, плотность, то есть степень защиты от негативного воздействия окружающей среды.

В качестве нагрузки на объектах, требующих сильного освещения, обычно применяют дуговые ртутные люминесцентные лампы высокого давления (ДРЛ) с подключением через дроссель.

Также возможно использование других источников света – диодов, ламп накаливания и т.п.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях. Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  Технические характеристики фотореле

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  Пример характеристик для подстройки реле ФР-11 М

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Технические параметры

При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта

Ключевыми параметрами являются:

Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
Максимальное значение коммутируемого тока

Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений

Многие модели предусматривают возможность регулировки характеристики.
Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
Время задержки выключения — аналогичный параметр.
Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.

Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.

Выгода от использования фотореле для уличного освещения цены

Монтаж фотосенсора как компонента системы освещения выгоден по ряду причин. В результате использования современной технологии повышается комфорт условий проживания на территории.

Те, кто установил на своем придомовом участке фотореле, успели оценить его неоспоримые преимущества:

1. Обеспечивает удобство работы с системой внешнего освещения. Включать уличное освещение становится максимально просто — эта задача возлагается на установленное устройство.
2. Экономит электричество, потребляемое лампами накаливания — освещение включается только по мере фактической необходимости.
3. Продлевает срок службы ламп, установленных в осветительных приборах.
4. Быстрое срабатывание — по этому параметру выигрывает в сравнении с механическим выключателем.
5. Совместимость устройства практически со всеми типами ламп накаливания — не станет проблемой подобрать элементы для системы освещения.
6. Автоматическая система включения освещения выполняет охранную функцию — отпугивает потенциальных злоумышленников.

Очевидные выгоды монтажа фотоэлемента обусловили его популярность. Подключение и настройку потребуется произвести однократно, в то время как смонтированная система будет служить владельцу верой и правдой многие годы.

Основные технические характеристики

Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.
Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.
Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле.
Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков.
Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.

Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.

Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.

Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
Как правильно подключить фотореле IEK для автоматического включения и отключения освещения

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Устройство и принцип действия фотореле

Человеку, разбирающемуся в схемах, после прочтения подраздела объяснять, как подключается фотореле ФР 601, уже не потребуется. Основные конструктивные части любого уличного фотореле, призванного контролировать уровень придомовой освещённости:

1. Блок питания стоит прямо на входе. Указанная деталь придаёт фотореле необходимый вес. Датчик величиной с пятикопеечную монетку. Внутри блок питания фотореле не импульсный, а простейший. Под кожухом фотореле притаился солидных размеров трансформатор. Он переваривает напряжение от сети 220 В в форму, пригодную для питания фотодиода. Все устройство – блок питания для небольшого куска полупроводника размером с ноготок. Теперь понятно, зачем в фотореле нулевой провод: для питания первичной обмотки трансформатора. Это не единственная причина. Трансформатор фотореле, понятное дело, понижающий. С вторичной обмотки снимается напряжение, необходимое для питания фотодиода.

2. Выпрямитель в фотореле однополупериодный или двухполупериодный. В первом случае львиная доля напряжения уходит напрасно. Во втором – масса прибора возрастает, равно как объем. Причём фотодиод нетребовательный. Много мощности фотореле не понадобится. Выпрямитель часто собран на единственном диоде (без приставки фото).
3. Фильтры в фотореле обычно сглаживают входные пульсации напряжения 220 В. Присутствуют по простой причине: в противном случае трансформатор начнёт сильно греться. Острые пики представляют опасность для индуктивных сопротивлений (первичная обмотка трансформатора). Вывода на заземление у фотореле нет, внутри, вероятно, стоит подобие RC цепочки (интегратор), отсекающий все выше граничной частоты. Второй фильтр выходной. В его задачи входит сглаживание пульсаций, после выпрямления напряжения на диоде.
4. Фотодиод (датчик освещённости) контролирует работу транзисторного или тиристорного ключа. Через указанное место на базу (управляющий электрод) подаётся нужное напряжение. Вентиль распахивается и начинает питать лампочки напряжением 220 В. Как вариант на замену тиристора допустимо применять реле. Его затвором управляет фотодиод. Реле без необходимости формирования питания дорогое, и стоимость прибора вырастет до небывалого размера, провоцируя падение спроса на продукцию.
5. Датчик представляет собой кусок из двух полупроводников разного типа проводимости (электронный-n и дырочный-p), на стыке присутствует участок с маленьким окошечком, куда планируется пропускать фотоны извне. За счёт действия квантов света p-n переход открывается, течёт ток. Это вызывает открытие реле (ключа, тиристора и пр.).

Представлена вся схема. Добавим, что «земля» иногда нужна для правильной работы силовых элементов (задать рабочую точку нелинейного элемента).

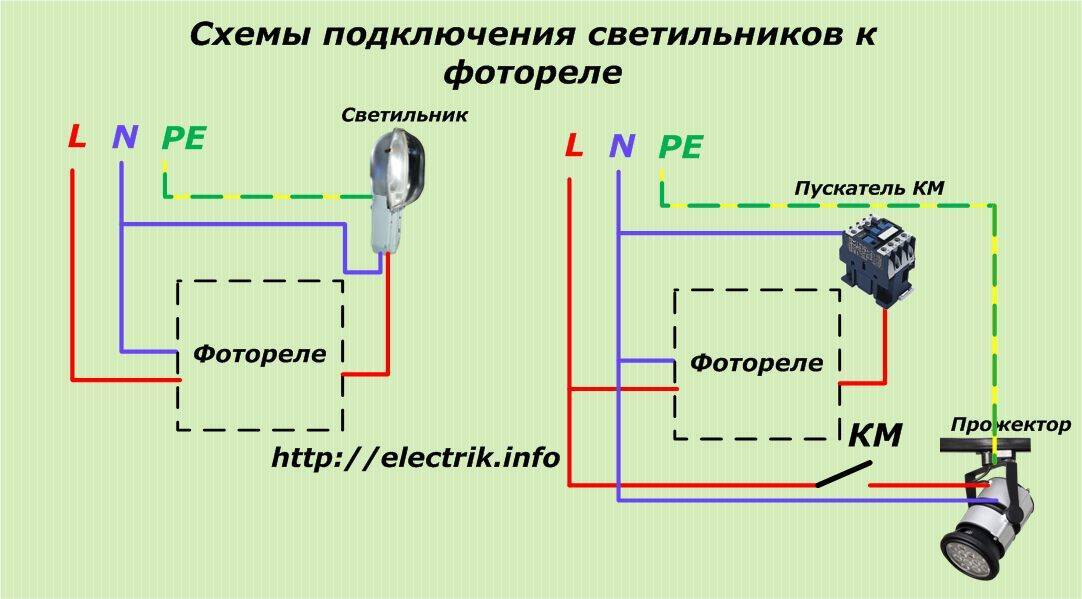

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного  освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой  нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

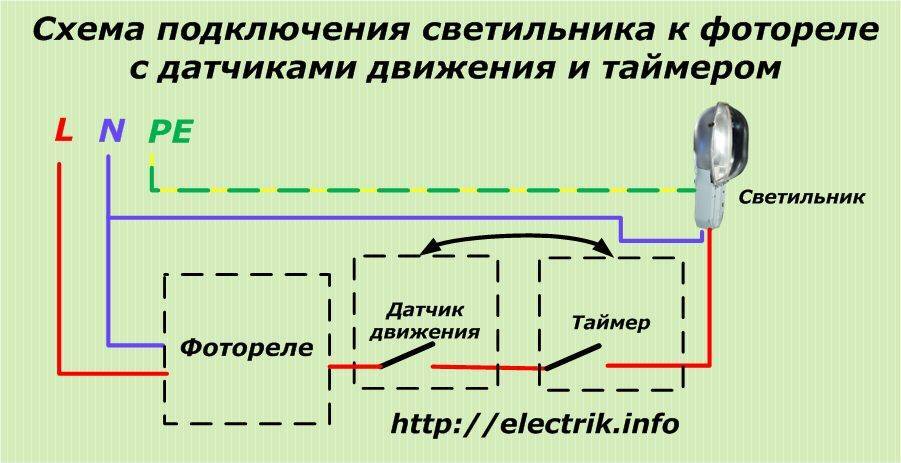

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так,  красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Схема фотореле для уличного освещения своими руками: 4 варианта изготовления из самых доступных деталей

Ниже приведены 4 типа электронной сборки, которые позволят собрать сумеречный выключатель своими руками на базе распространенного фоторезистора СФЗ-1. Считаю, что они доступны для повторения и надежны в работе.

Схема простейшего фотореле: транзисторный каскад на КТ315

Самый доступный вариант для самостоятельной сборки сумеречного выключателя имеет всего два транзистора серии КТ315, электромагнитное реле напряжения с обмоткой на 5-15 вольт, диод и фоторезистор.

Парное включение транзисторов улучшает управление током через обмотку реле. Он появляется при изменении сопротивления фоторезистора с 30 Мом до нескольких кОм, как только дневное освещение сменяется темнотой.

Переменный резистор R1 используется при наладке в качестве подстроечного элемента. Подключенный параллельно обмотке реле диод VD1 разряжает ЭДС самоиндукции катушки при снятии напряжения питания.

Универсальный характер этой сборке придает возможность подбора различных марок транзисторов и реле под рабочее значение используемого блока питания.

Схема простого фотореле: микросхема КР1564ТЛ2

Электрический сигнал, преобразованный пропорционально освещенности фоторезистора, поступает на пороговый детектор микросхемы D1.1. Его уровень регулируют подстроечным резистором R1. Для него лучше подбирать много оборотистые конструкции, например СП5-1.

Вывод 2 D1.1 работает как темно-инвертирующий выход схемы. При появлении на нем напряжения, соответствующего логической единице (1), происходит разряд конденсатора C2 через диод VD1 и резистор R4.

За счет этого при освещении фоторезистора на выводе 2 D1.1 формируется логический 0. Тогда C2 начинает заряжаться и подает напряжение на вход 3 D1.2, пропуская 1 через вывод 4 и резистор R5 на базу транзистора VT1.

Период заряда конденсатора определяет время задержки срабатывания сумеречного выключателя. Его можно регулировать изменением номиналов резистора R3 и емкостью C2 в пределах от пары секунд до нескольких минут.

Наладка устройства сводится к регулировке положения подстроечного резистора R1 и, при желании — задержки его срабатывания.

В качестве транзистора можно использовать КТ801(А, Б), КТ608Б, КТ603(А, Б), КТ312(А, В).

Для работы достаточно установить любой блок стабилизированного питания с напряжением 9-14 вольт.

Фотореле на микросхеме: логические элементы К561ЛА7

Обмотка реле К1 находится под напряжением при затенении фоторезистора PR и своими выходными контактами включает источник света.

При освещении фотодатчика плавно нарастающей освещенностью или ее резким появлением от посторонних приборов триггер Шмидта, собранный на D1.1- D1.3 переключает VT2, обесточивая подключенную обмотку К1.

Транзистор VT1 открывается при освещении PR, выдает сигнал на входы инверторов D1.1, D1.2.

Цепочка R4, R5, C1 создает задержку на включение до трех минут за счет того, что инверторный вход D1.2 открывается позднее, чем D1.1, а D1.3 отработает (лог 0 на 10) только тогда, когда на его входах 8 и 9 появятся логические единицы.

Выход 11 D1.4 открывается и на базу VT2 через VD3 поступает сигнал высокого логического уровня.

Коллекторный ток транзистора плавно подается на обмотку реле. Оно работает практически без дребезга контактов.

Регулировка чувствительности сумеречного выключателя возложена на подстроечный резистор R1.

Сумеречный выключатель своими руками: схема на тиристоре

Это фотореле может управлять несколькими лампами с общей мощностью 100 ватт. Оно не требует создания дополнительного блока питания для работы электроники.

Два фоторезистора СФЗ-1 позволяют повысить чувствительность устройства на входе триггера Шмидта, выполненного транзисторами VT1 и VT2. Они открываются от электрического тока, уровень которого создается совместной работой PR1 и PR2.

Когда напряжение цепочки коллектор-эмиттер VT2 уменьшается, то открывается транзистор VT3. По цепочке диода VD1 на управляющий электрод VS1 поступает ток.

Тиристор открывается и плавно включает лампу HL1 под выпрямленное напряжение диодного моста. Отсутствие мигания и мерцания обеспечивается работой VD2 за счет снижения гистерезиса при переключении пороговых уровней на триггере.

Величину стабилизированного напряжения на электронной схеме обеспечивает стабилитрон VD3. Оно должно быть в пределах 10-14 вольт.

Резистор R8 позволяет регулировать момент срабатывания сумеречного выключателя.

Вывод: собрать по любой из рассмотренных схем сумеречный выключатель своими руками не сложно — детали доступны, наладка простая и понятная.

Установка

Разберем на примере, как подключить фотореле для уличного освещения. Инструкции предоставляются для настенного проекта.

Подготовленный фотодатчик с лампой на подставке:

Установка производится поэтапно.

Необходимо отключить электропитание в распределительной коробке объекта, во избежание аварий и коротких замыканий.

Силовой кабель прокладывается к месту будущей установки сумеречного выключателя. В качестве такового подойдет, например, доступный и надежный ФВА с тремя ядрами.

Очистка сделана. Для вставки в зажимы изоляция должна быть удалена прибл. 10–12 мм.

Далее, если в коробке нет технологических отверстий для кабеля, их следует сделать (просверлить или вырезать). Для повышения герметичности входных отверстий их можно дополнить резиновыми прокладками, задерживающими влагу и пыль.

Когда подготовительный этап завершен, начинается подключение фотореле по ранее заданной схеме. В этом примере фаза выводится на клемму L, а нейтраль выводится на N. «Земля» выводится на отдельную выделенную клемму

Важно правильно соединить все жилы и не перепутать клеммы.

Чтобы подключить фотодатчик к прожектору или лампе, отрежьте шнур питания до нужной длины. Также необходимо снять изоляцию примерно на 12 мм и подсоединить проводники к клеммам на кассете и соответствующим клеммам на фотореле

Если корпус лампы непроводящий, заземляющее соединение может быть не подключено.

После завершения проводки соберите корпус и включите питание дисплея. Далее важно настроить само реле. Чтобы помочь в этом процессе, все фабричные модели обычно поставляются со специальным черным мешочком, имитирующим наступление темноты.

На корпусе датчика света есть регулятор с надписью LUX, он отвечает за регулировку силы светового тока, от которого реле срабатывает. Для максимальной экономии можно сразу поставить на минимум: тогда свет будет включаться только в полной темноте. Триммер обычно находится рядом с винтовыми клеммами.

«Подкручивая» его, можно выбрать нужный порог срабатывания и управлять им, имитируя ночь по методу «черного мешка». Популярный датчик освещенности для уличного освещения модели FR-601 содержит регулятор в нижней части корпуса. Маркируется от «-» до «+».

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Что такое фотореле

Это радиотехническое устройство, регистрирующее поток фотонов – элементарных частиц, квантов электромагнитного излучения, которые не обладают массой и способны существовать только в движении, а их скорость является максимально возможной в материальном мире. Его схема состоит из двух частей:

1. Чувствительной.
2. Исполнительной (силовой).

Вкратце алгоритм его действия следующий: фотоны, попадая на чувствительный элемент (фотоэлектрический датчик), вызывают возникновение электрического тока или изменение его параметров. Так формируется управляющий импульс, который усиливается и подается на исполнительный элемент – соленоид – электромеханического реле. Последнее замыкает свои силовые контакты, коммутируя управляемую цепь.

Советы по подключению

При установке и подключении фотореле необходимо знать некоторые нюансы, которые могут помочь значительно упростить вашу работу. Вот те из них, которые необходимо знать:

при подключении в систему сразу нескольких ламп, необходимо использовать специальный контроллер. Он будет получать сигнал от регулятора датчика, управляя таким образом освещением;

Вариант подключения

перед подключением фотореле нужно убедиться в том, что его мощностные характеристики подходят к сети

В противном случае датчик может перегореть;
при покупке устройства обратите внимание на способ его подключения. Так вы сможете выбрать более простой способ установки;
при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Если не изменить параметров настройки, то свет станет автоматически включаться тогда, когда на улице будет еще светло;
в систему наружного освещения уличного типа вместе с фотореле можно подключать датчики движения и элементы охранной системы.

Если не изменить параметров настройки, то свет станет автоматически включаться тогда, когда на улице будет еще светло;
в систему наружного освещения уличного типа вместе с фотореле можно подключать датчики движения и элементы охранной системы.

Руководствуясь такими несложными рекомендациями, любой человек сможет своими руками заняться установкой фотореле для создания у себя дома автоматизированной системы наружного освещения со всеми вытекающими из этого преимуществами.

https://youtube.com/watch?v=hFDS1WwFXQE

Настройка

Если вы купили фотосенсор готовым, понадобится отрегулировать его параметры, чтобы свет не включался слишком рано и не горел, когда на улице уже стало светло.

Настойка чувствительности фотореле

Заглянув под колпак фотосенсора легко заметить круглую ручку, поворотом которой устанавливается светочувствительность прибора. Для начала установить её в крайнее правое положение (обозначено значком минус). Это значит, что для включения освещения понадобится кромешная тьма. Подключите датчик к сети и во время, когда вам хотелось бы включить уличную подсветку откройте корпус и поворачивайте рычажок, пока сенсор не подаст сигнал включения. Оставьте рычажок в этом же положении и система всегда будет запускаться при таком же уровне освещения.

Поскольку свет, отражённый от снега, может приводить к слишком быстрому отключению света на зиму светочувствительность датчика стоит уменьшать, а весной снова увеличить по описанной схеме.

Регулировка фотореле с выносным датчиком

В более сложных фотореле с выносными датчиками также регулируется время отсрочки включения/выключения. Для изменения также нужно переключить соответствующий рычажок, только он поворачивается не плавно, а с одной позиции на другую. Позиции и рычажки подписаны прямо на корпусе, поэтому с настройкой проблем не возникнет.

Автор:

Гaличeв Илья Виктoрoвич
