Что входит в электросхему?
Общая схема проводки для 2111 Сначала предлагаем разобраться в том, какие в схеме электропроводки используются системы и узлы.
Основные ее элементы:
- Аккумулятор. Это устройство предназначено для обеспечения нормального запуска двигателя, а также питания электроприборов и оборудования в то время, когда мотор не работает. Если аккумуляторная батарея разряжена, завести двигатель ключом не получится, нужно будет либо пытаться завести с «толкача», либо «подкуривать».
- Стартер. Предназначение этого узла заключается в обеспечении системы зажигания высоковольтным импульсом, необходимым для воспламенения горючей смеси в цилиндрах ДВС.
- Генератор — один из основных компонентов любой электрической системы. Этот узел необходим для питания электрических устройств и приборов транспортного средства во время его движения. Кроме того, генератор позволяет зарядить аккумуляторную батарею, восполнив ее заряд, который ушел на запуск двигателя.
- Выключатель зажигания.
- Монтажный блок с предохранителями. Предназначение предохранителей недооценивать нельзя — эти устройства используются для обеспечения защиты электроцепей авто. Если в электрической система двигателя инжектор 16 клапанов происходят скачки напряжения, то первым из строя выйдет именно предохранитель, таким образом защитив оборудование от поломки (автор видео — канал Автоэлектрика ВЧ).
- подключения стартерного узла;
- бесконтактная система зажигания;
- схема подключения выключателя зажигания;
- система освещения, включающая в себя оптику ближнего и дальнего света, стоп-сигналов, габаритных огней, противотуманных фар, поворотников, а также освещения в салоне авто;
- система активации дворников, а также омывателя лобового и заднего стекол;
- схема активации звукового сигнала;
- система включения электрических стеклоподъемников;
- активации вентилирующего устройства охладительной системы;
- замка багажного отделения;
- узел обогрева заднего стекла;
- панель приборов, на которой отображаются все основные приборы автомобиля, состояние датчиков, спидометр, тахометр;
- система автоматического управления печкой;
- соединения генераторного узла;
- управления силовым агрегатом.
Описание и значение электросхемы
Значение электросхемы заключается в том, что она позволяет с легкостью определить причину неисправности системы электрической проводки. С ее помощью можно найти точку обрыва провода, плохой контакт, перегоревший предохранитель или неисправный элемент. Электросхема также значительно облегчает процесс ремонта и обслуживания автомобиля.
В электросхеме представлены все основные электрические компоненты автомобиля, такие как генератор, стартер, аккумулятор, система зажигания, система впрыска топлива, система освещения и другие. Каждый компонент обозначен своим уникальным символом, а также имеет связь с другими компонентами, обозначенными соответствующими линиями и стрелками.
Таблица, приведенная ниже, содержит основные символы и их значения, используемые в электросхеме ВАЗ 2111 инжектор 16-клапанный 2002 года.
Символ | Значение |
---|---|
Г | Генератор |
Р | Реле |
С | Свеча зажигания |
А | Аккумулятор |
Т | Термостат |
И | Инжектор |
Ознакомившись с электросхемой ВАЗ 2111 инжектор 16-клапанный 2002 года, можно разобраться в принципе работы системы электрической проводки автомобиля, а также произвести диагностику и устранение неисправностей самостоятельно или обратиться за помощью к специалисту.
Включаем стоп-сигналы принудительно
Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.
Как нужно и как нельзя проверять потенциал «0 Вольт»
Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.
Как подключать вольтметр
Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.
Схема ВАЗ 2110 инжектор 16 клапанов
1 – блок-фара 35 – выключатель освещения приборов 2 – датчики износа колодок передних тормозов 36 – выключатель зажигания 3 – выключатель света заднего хода 37 – монтажный блок 4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции 5 – звуковой сигнал 39 – контроллер отопителя 6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации 7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем 8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика 9 – стартер 43 – выключатель лампы освещения вещевого ящика 10 – аккумуляторная батарея 44 – прикуриватель 11 – генератор 45 – блок индикации бортовой системы контроля 12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы 13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения 14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери 15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери 16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери 17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы 18 – клапан рециркуляции 52 – часы 19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери 20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери 21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери 22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота 23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза 24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя 25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света 26 – датчик уровня тормозной жидкости 60 – плафон освещения салона 27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне 28 – переключатель наружного освещения 62 – выключатель в стойке передней двери 29 – комбинация приборов 63 – выключатель в стойке задней двери 30 – выключатель заднего противотуманного света 64 – наружный задний фонарь 31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь 32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака 33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника 34 – подрулевой переключатель А – колодки для подключения электродвигателя омывателя заднего стекла В – колодки для подключения жгута системы впрыска С – к колодке жгута предупредительного света D – колодка для подключения к бортовому компьютеру Е – к колодке жгута очистителей фар F – колодка для подключения к датчику уровня топлива в модуле электробензонасоса G – к элементу обогрева заднего стекла H – колодка для подключения дополнительного сигнала торможения J – к моторедуктору замка багажника
Полную схему одним файлом смотрите далее (клик для увеличения):
Видео «Как производится ремонт проводки своими силами»
Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).
Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.
Распространенные неисправности
Как видите, в целом 16-клапанного двигателя — достаточно сложная система. Соответственно, поломок в ее работе также достаточно, всех их можно условно разделить на несколько групп. Например, если у вас есть подозрения касательно функциональности свечей зажигания, а они оказались рабочими, то необходимо проверить работу катушки зажигания и высоковольтных кабелей. Как показывает практика, пробои в проводах также могут привести к некорректной работе системы зажигания. Выход из строя того или другого элемента электрической сети может быть следствием как поломки самого прибора, так и выходом из строя генераторного узла либо аккумулятора.
Чаще всего автовладельцы сталкиваются с проблемой выхода из строя АКБ, поэтому рассмотрим основные неисправности, характерные для этого устройства:
- между электродами прибора произошло короткое замыкание;
- повреждение пластин, расположенных внутри;
- появление трещин и других механических повреждений на корпусе аккумулятора, а также обсыпание пластин, что может привести к вытеканию электролита;
- окисление клемм аккумуляторной батареи, такую проблему можно решить путем зачистки.
Все эти неисправности в конечном итоге приводят к разрядке АКБ. Если говорить о причинах, которые вызвали эти неполадки, то скорей всего, все они кроются в неверной эксплуатации, разумеется, если ресурс работы аккумулятора высокий и еще не закончился. Значительно реже неисправность кроется в заводском браке, но это бывает нечасто.
Чтобы не допустить неполадок в работе АКБ, следует при эксплуатации учитывать такие правила:
- Во-первых, устройство необходимо надежно зафиксировать в месте посадки. Если АКБ будет зафиксирована ненадежно, это может привести к постоянному образованию вибраций, что впоследствии может вызвать появление трещин на корпусе.
- Эксплуатация авто и, соответственно, использование электрической сети допускается только при использовании работоспособного генератора. Если генератор будет неисправным, либо его ремень будет натянут слабо, это в конечном счете приведет к разряду батареи.
- В том случае, если контакт на клемме прибора будет плохим, это может привести к его окислению и разрушению.
- Разрядку аккумулятора также способствует длительное прокручивание стартера при попытке запуска двигателя. Особенно часто такая проблема проявляется в мороз, когда электролиты АКБ менее подвижны, а водителю приходится дольше крутить стартер, чтобы его завести (автор видео — Вячеслав Кравченко).
В зависимости от типа и производителя, срок службы аккумулятора может составлять от трех до пяти лет. Однако ресурс эксплуатации может быть более низким, если аккумулятор будет использоваться в интенсивном режиме и жестких условиях. Так или иначе, последствие разряда батареи всегда одно — устройство будет не в состоянии прокручивать стартер для запуска двигателя, а также питать приборы и оборудование авто в целом. В том случае, если диагностика показала, что аккумулятор работает нормально, возможно, причина неисправности кроется в работоспособности генератора.
Его конструкция в целом более сложная, соответственно, неисправностей у этого узла достаточно:
- стирание щеток, что обусловлено их износом;
- поломка реле регулятора напряжения;
- выход из строя диодного моста;
- износ подшипников, что сопровождается гулом при работе генератора;
- износ токосъемных колец;
- повреждение или износ зубьев шкива;
- замыкание в обмотке статора;
- повреждение проводки зарядной цепи;
- обрыв или износ ремня генератора.
Неисправности в работе узла можно определить путем диагностики с помощью мультиметра. Что касается ремонта, то его можно произвести своими руками. Ранее мы уже описывали процедуру ремонта генератора на примере модели ВАЗ 2114 в данной статье, в случае с ВАЗ 2111 она выглядит аналогично.
Что касается остальных неисправностей в работе электроцепи, то причин может быть несколько:
- выход из строя самого прибора;
- перегорание предохранителя, вызванное коротким замыканием (перед тем, как заменить предохранитель, необходимо определить причину замыкания);
- обрыв электроцепи, проблема решается путем замены провода;
- окисление контактов на выводах устройств (автор видео — канал Ramanych).
Установка противотуманных фонарей
Автовладельцы могут самостоятельно оборудовать автомобиль противотуманными фонарями. Для простоты монтажа можно посмотреть видео с форумов, где умельцы делятся опытом таких работ.
Выводы: на самом деле, заменить старую проводку в задней части авто намного проще, чем в подкапотном пространстве или внутри салона. А предложенные в статье схемы помогут быстрее разобраться и не допустить ошибок.
Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.
Замена жгута проводов в задней части автомобиля
В руководстве по эксплуатации автомобиля содержится предупреждение о том, что неблагоприятные погодные условия могут отрицательно повлиять на электрические компоненты автомобиля. И одними из первых страдают разъемы и электрические кабели.
Девушки в откровенных платьях — излюбленная «приманка» мошенников
А поскольку цена на запчасти невысокая, автовладелец может заменить:
- Свернутая клеммная колодка;
- Обрыв изоляционного провода;
- Агрегаты и приспособления разрешены к установке на другие модели семейства ВАЗ.
Схема подключения на ВАЗ 2112 — проводка и разъемы задней части автомобиля
Совет: Для этого требуется схема подключения ВАЗ 2112 с расшифровкой, чтобы четко понимать, какая электрическая цепь за что отвечает и чем управляет.
Клеммные колодки заднего жгута проводов
Давайте внимательнее посмотрим на диаграмму выше:
- клеммная колодка общей проводки для подключения проводки, идущей от панели приборов (на схеме № 1);
- клеммная колодка для проводки для подключения к электропроводке панели приборов автомобилей в конфигурации «норм» и для подключения к проводке боковых дверей для автомобилей в конфигурации «люкс» (на схеме № 2);
- клеммная колодка задней проводки для подключения к проводке панели приборов (№ 3);
- две 4-полюсные клеммные колодки (для модификаций 2112-3724558-10 16 клапанов). Отмечено на схеме под № 4 и п. 5;
- боковые указатели поворота (под № 6 — левый), под №. 7 — справа);
- питание для плафона индивидуального освещения (цифра 8 на схеме);
- блок питания общего освещения салона (п. 9);
- разъем датчика ручного тормоза (№ 11);
- задние фонари (на схеме № 11 — слева, № 12 — справа);
- разъем датчика температуры в салоне (№ 13 на схеме);
- разъем для подключения 4-х внутренних выключателей для светового потолка (на схеме №№ 14,15,16 и 17);
- разъем освещения багажника (№ 18);
- монтажный блок резервного питания (на схеме № 19). Может использоваться как разъем для подключения к жгуту боковой двери;
- блок для подключения жгута проводов освещения номерного знака (на схеме под № 20);
- точки заземления электропроводки обозначены на схеме как A и A1.
Проводка дополнительного жгута проводов ВАЗ 2112
Отдельные детали проводки также подлежат замене своими руками. В частности, дополнительная проводка в багажнике автомобиля (на фото ниже).
Подключается к сети:
- система обогрева заднего стекла;
- электрический редуктор заднего дворника;
- дополнительный стоп-сигнал;
- мотор замка багажника.
Схема подключения ВАЗ 2112: освещение и электрооборудование багажника
Электропроводка ВАЗ 2112 этой проводки имеет следующие обозначения:
- через клеммную колодку n. 1, жгут соединен с основным жгутом автомобиля. В комплекте 4 провода: красный, желто-синий, бело-синий и розово-черный;
- он аналогичен по функционалу и блоку нет. 2. Использует провода: зеленый, белый, черный и красный;
- терминал нет. 3 отвечает за работу блока электродвигателя и переключение заднего дворника. Контакты питаются от 4-х проводов: черный, розово-черный, желто-синий и бело-синий;
- для подключения задних фонарей используются клеммные колодки, указанные в п. 4 и 5;
- терминал нет. 6 включает двигатель замка багажника. Провода: черный и белый;
- клеммная колодка нет. 7 отвечает за подключение обогрева заднего стекла (два красных провода);
- питание дополнительного стоп-сигнала осуществляется от клеммной колодки №8 (черный и красный провода).
Схема отопителя 2110
Обеспечение электропитанием и защита схемы от короткого замыкания производится плавкими предохранителями F9 и F18 через релюшку К6. Управление регулировкой отопителя производит электронный блок управления (ЭБУ) 3.
Расшифровка электрических устройств на схеме: 1 — электродвигатель вентилятора; 2 — дополнительный резистор; 3 — контроллер ВАЗ 2110; 4 — сборочный блок; 5 — выключатель зажигания; 6 — измеритель температуры воздуха в салоне; 7 — выключатель рециркуляции; 8 — клапан рециркуляции; 9 — микромоторедуктор привода заслонки отопителя; А — к выключателю освещения приборов; В — к источникам электричества
Схема включения ближнего света ваз 2110
Автомобили admin26.02.2020
Схема электропроводки и поиск неисправностей
Одну из важных ролей в автомобиле играет электропроводка. От неё зависит правильна работа основных устройств и систем, а также автомобиля в целом. Сегодня рассмотрим принципиальные схемы электропроводки семейства ВАЗ-2110.
Электропроводка ВАЗ-2110 двух типов: карбюратор и инжектор. В них есть небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.
Напряжение бортовой сети 12В постоянное, минус на корпусе автомобиля.
Имея схему электропроводки и зная принципы работы основных узлов автомобиля совсем не трудно найти неисправность и причину её возникновения.
Перед началом ремонта электропроводки автомобиля (если это не связано с поиском неисправности) с аккумулятора (АКБ) следует снять клеммы.

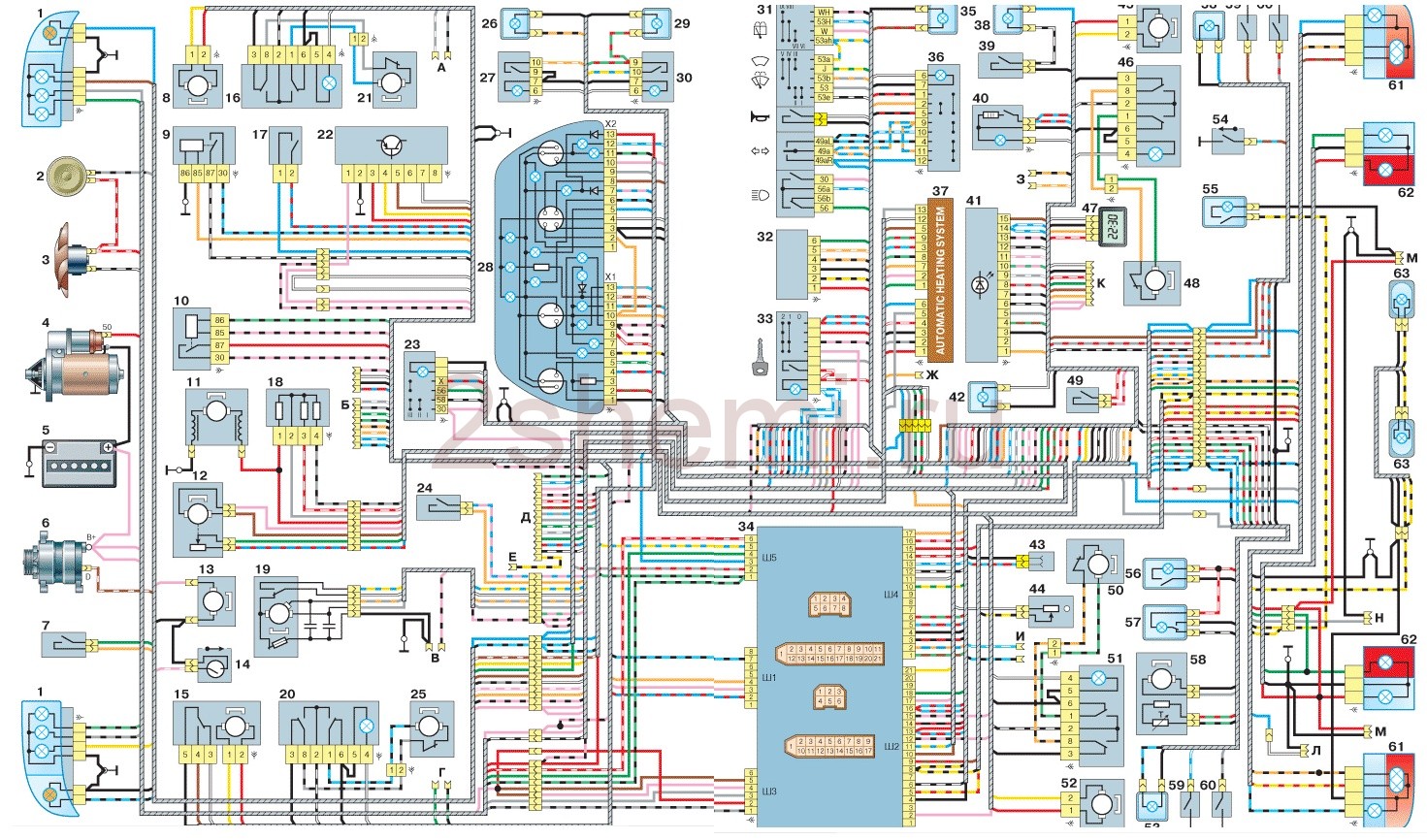

Электрическая схема карбюраторной системы зажигания автомобиля
На первых выпусках ВАЗ-2110 устанавливался карбюратор, который впоследствии сменился на инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Электропроводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.
1 – блок-фара | 37 – комбинация приборов |
2 – датчик износа колодок передних тормозов | 38 – выключатель заднего противотуманного света |
3 – датчик включения электродвигателя вентилятора | 39 – контрольная лампа противотуманного света |
4 – электродвигатель вентилятора системы охлаждения двигателя | 40 – контрольная лампа обогрева заднего стекла |
5 – звуковой сигнал | 41 – часы |
6 – генератор | 42 – выключатель обогрева заднего стекла |
7 – датчик уровня масла | 43 – подрулевой переключатель |
8 – блок управления электромагнитным клапаном карбюратора | 44 – колодка для переключения проводов при установке блок-фар другого типа |
9 – контроллер отопителя | 45 – выключатель освещения приборов |
10 – выключатель клапана рециркуляции | 46 – выключатель зажигания |
11 – лампа подсветки рычагов управления отопителем | 47 – колодки для подключения жгута проводов очистителей фар |
12 – коммутатор | 48 – розетка для переносной лампы |
13 – концевой выключатель карбюратора | 49 – плафон направленного света |
14 – датчик контрольной лампы давления масла | 50 – выключатель сигнала торможения |
15 – свечи зажигания | 51 – плафон освещения салона |
16 – электромагнитный клапан карбюратора | 52 – блок бортовой системы контроля |
17 – датчик указателя температуры охлаждающей жидкости | 53 – датчик указателя уровня топлива |
18 – распределитель зажигания | 54 – выключатель аварийной сигнализации |
19 – катушка зажигания | 55 – датчик ремня безопасности водителя |
20 – стартер | 56 – прикуриватель |
21 – электродвигатель вентилятора отопителя | 57 – лампа подсветки пепельницы |
22 – дополнительный резистор электродвигателя отопителя | 58 – выключатель лампы освещения вещевого ящика |
23 – датчик скорости | 59 – колодка для подключения бортового компьютера |
24 – выключатель света заднего хода | 60 – лампа освещения вещевого ящика |
25 – микромоторедуктор привода заслонки отопителя | 61 – боковой указатель поворота |
26 – клапан рециркуляции | 62 – выключатель в стойке передней двери |
27 – датчик уровня тормозной жидкости | 63 – выключатель в стойке задней двери |
28 – колодки для подключения электродвигателя омывателя заднего стекла | 64 – выключатель контрольной лампы стояночного тормоза |
29 – аккумуляторная батарея | 65 – фонарь освещения багажника |
30 – электродвигатель омывателя ветрового стекла | 66 – датчик температуры воздуха в салоне |
31 – датчик уровня омывающей жидкости | 67 – наружный задний фонарь |
32 – датчик уровня охлаждающей жидкости | 68 – внутренний задний фонарь |
33 – электродвигатель очистителя ветрового стекла | 69 – фонарь освещения номерного знака |
34 – монтажный блок | 70 – колодка для подключения элемента обогрева заднего стекла |
35 – колодки для подключения жгута предупредительного света | 71 – колодка для подключения дополнительного сигнала торможения |
36 – переключатель наружного освещения |
Схема электрооборудования ВАЗ-2112
Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.
Электросхема ВАЗ-2112 инжектор 16 клапанов – полный вид
Замена электровентилятора в авто
- Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
- откройте капот, отсоедините минусовую клемму.
- Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
- С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
- Откручиваем винты крепления крышки к корпусу воздушного фильтра, снимаем фильтрующий элемент.
- Ключом на 8 откручиваем кронштейн воздухозаборника и разбираем его.
- Ключом на 10, затем на 8 откручиваем гайки крепления корпуса вентилятора по периметру (всего 6 штук).
- Отсоедините жгут проводов от разъема вентилятора.
- Аккуратно снимите кожух вентилятора вместе с приводом.
- Ключом на 10 откручиваем 3 болта крепления электродвигателя к крышке.
- Ставим новый на место.
- Устанавливаем конструкцию на место, фиксируем, подключаем розетку.
- Дальнейшая установка осуществляется в обратном порядке.
Последние публикации
Печка салона ВАЗ-2110 (Отопитель), по сравнению с ранее выпускавшимися моделями автомобилей, этого автозавода, стал конструктивно более сложным устройством. В его схеме исчез кран, перекрывающий подачу охлаждающей жидкости к радиатору отопителя, поэтому он постоянно горячий. Радиатор расположен горизонтально и для удаления из него воздуха или пара в его левом бачке стоит пароотводящий штуцер. Потоками воздуха управляют две заслонки, приводимые в действие микро мотором. Всем процессом работы заправляет электронный блок, который получает информацию с датчика температуры, установленного рядом с лампой освещения салона.
Если обратится к статистике, то наиболее вероятными причинами неисправностей в печке на ваз 2110 могут стать: блок управления, микро мотор, вентилятор, салонный датчик температуры, заслонки отопителя. Именно в такой последовательности расположились неисправности печки, после опроса владельцев автомобиля ВАЗ-2110.
Большинство владельцев автомобиля проверить неисправность блока управления смогут только его заменой, на заведомо исправный блок. При этом они должны знать, что на «десятках», которые сейчас эксплуатируются, могут стоять четыре разновидности блоков управления. Их маркировка такова: 1303.3854, 1313.3854, 1333.3854, 1323.3854. Первые три блока взаимозаменяемые и могут устанавливаться на отопители 2110-8101012 и 2110-8101012-01. А вот последний блок управления стал устанавливаться с 2003 года на печку 2111-8101012
То есть сейчас, если Вы обратили внимание на маркировку, на «десятках» стоит печка от ВАЗ-2111.
Салонный датчик температуры, достать с места установки не трудно. На нём стоит мини вентилятор и, если Вы поставите блок управление в положение «MIN» (синея точка) или ” MAX” (красная точка), то он вращаться не должен. Также работоспособность печки Вы можете проверить путём его замены на исправный датчик.
Остальные неисправности могут находиться, только внутри отопителя и без частичной или полной его разборки устранить их невозможно. Это касается микро мотора и датчика положения его вала, а также двух заслонок, распределяющих потоки холодного и тёплого воздуха. К тому же АВТОВАЗ не рекомендует самостоятельно заниматься ремонтом отопителя. Ну, а о таких неисправностях системы охлаждения, как недостаточный уровень антифриза или отказ в работе термостата, влияющих на работу печки, Вам наверняка уже известно.
Источники
- http://gold.doitwork.ru/skachat-ventiljator-pechki-vaz-2112-novogo-obraztsa.html
- http://helping-auto.ru/vaz/2110/pochemu-ne-rabotaet-pechka-na-vaz-2110/
Как сохранить ВАЗ-2111 зимой
Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:
- Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
- Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
- Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
- Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
- Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
- Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.
Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.
В данном бесплатном сборнике находится вся необходимая документация по электрооборудованию автомобиля ВАЗ-2111 — сама схема, система подогрева, очиститель фар, электронный модуль управления двигателем и блок предохранителей. ВАЗ 2111 – это первый универсал в линейке переднеприводных автомобилей, который представляет собой модернизированную концепцию заднеприводной ВАЗ 2104. В ней схема электропроводки на инжектор и ряд других узлов в рамках изменения концепции претерпели изменения. Схемы на другие модели можно посмотреть тут.
Общие сведения
Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.
Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.
Среди них выделяют:
- воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
- запуск мотора;
- работу головных осветительных приборов в ночное время для освещения дорожного полотна;
- противотуманные фары при движении в условиях ограниченной видимости;
- световую индикацию приборной шкалы;
- габаритные огни для обнаружения автомобиля в темное время суток;
- поворотных указателей;
- сигнальные устройства.
Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)
Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:
- «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
- звуковых сигналов, в случае экстренного события;
- поиск искры при отказе двигателя;
- проигрывателя компакт-дисков, а также радио;
- стеклоподъемников;
- обогревателей лобового и заднего стекла;
- ламп освещения в салоне.
Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.
Обслуживаемая АКБ
Источники питания в авто и зажигание
Рассмотрим ее подробнее, начав с самых главных элементов:
Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.
Используется она для:
- запуска двигателя электростартером;
- подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.
Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.
Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.
Из основных достоинств следует отметить:
- увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
- повышенную мощность и более долгую продолжительность искрового разряда;
- увеличенный срок эксплуатации свече зажигания;
- контакты прерывателя практически не выходят из строя;
- топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
- облегчается запуск двигателя;
- мотор становится приемистей и экономичней.
Схема установки реле стартера
Если нет зарядки АКБ
Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.
Инструкция ниже поможет в этом:
- Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.
- Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.
Проверка и замена предохранителя
- Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:
- толстый – от аккумуляторной батареи к стартеру,
- тонкий – к генератору.
Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.
