Эволюция и модернизация автомобилей газ-3110: особенности электросхемы

ЗМЗ-406

Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.

Система управления двигателем ЗМЗ — 405, 406

Микропроцессорная система управления двигателем ЗМЗ-406:

— управляет питанием топливного насоса;

• — контролирует подачу бензина во впускной трубопровод каждого цилиндра в соответствии с циклами рабочего процесса двигателя;
• — подает искру на свечи и корректирует угол опережения зажигания, обеспечивая отсутствие детонации двигателя;
• — контролирует подачу воздуха в момент запуска.

Система состоит из электронного блока управления, набора датчиков, исполнительных механизмов и соединительных проводов с разъемами.

Электронный блок управления — специализированный компьютер, принимающий сигналы от датчиков и управляющий исполнительными элементами системы.

Микропроцессор блока управления по программе, занесенной в память блока, и на основании данных, полученных от датчиков, рассчитывает необходимые параметры сигналов для исполнительных механизмов.

Согласующие элементы блока управления передают эти сигналы исполнительным устройствам системы.

Датчики системы управления: ГРМ, положения распредвала, детонации, расхода воздуха, положения дроссельной заслонки, температуры охлаждающей жидкости и всасываемого воздуха.

Приводы: электромагнитные форсунки, катушки зажигания, регулятор дополнительного воздуха, контрольная лампа, реле электробензонасоса и реле разгрузчика.

В случае выхода из строя датчика положения дроссельной заслонки, датчика массового расхода воздуха или датчика детонации система переходит в резервный режим, что позволяет добраться до места ремонта.

Система информирует водителя о переходе в дежурный режим включением контрольной лампы КМСУД на панели приборов.

Работа двигателя в этом режиме не оказывает негативного влияния на его состояние, однако становится затрудненным запуск, ухудшается приемистость, увеличивается расход топлива и токсичность отработавших газов.

Информация о настройках системы управления и неисправностях хранится в памяти блока и может быть считана через диагностический разъем.

Если батарея отключена, информация о неисправности будет удалена. Это не влияет на работу двигателя в дальнейшем, но может привести к временному ухудшению его характеристик.

Блок управления МИКАС 5.4 выполнен на базе микропроцессора SAB80C517A фирмы SIEMENS.

Программное обеспечение хранится в постоянной памяти (ПЗУ, ПЗУ) объемом 32 КБ и оперативной памяти (03U).

На автомобили с двигателем ЗМЗ-4062 выпуска до 19 мая97, установлены блоки управления МИКАС 5.4 201.3763.001, в которых установлена ​​микросхема ПЗУ 201.001.

С августа 1998 года автомобили комплектуются блоками МИКАС 5.4 201.3763.003, в которых установлена ​​микросхема ПЗУ 201.003, управляющая электровентилятором и компрессором кондиционера.

Блок управления производит диагностику цепей датчиков и исполнительных механизмов, а также проверяет исправность собственной цепи.

При обнаружении неисправности блок включает сигнальную лампу КМСУЛ.

Система диагностики блока управления имеет несколько режимов работы.

Рабочий режим

При включенном зажигании электронный блок управления постоянно отслеживает большинство входящих и исходящих сигналов.

О возникающих и исчезающих неисправностях блок информирует кратковременным (около 0,5 с) включением контрольной лампы. При этом коды неисправностей, появляющиеся чаще одного раза в две минуты, сохраняются в памяти электронного блока.

Коды DTC, которые не появятся в течение двух часов, будут стерты из памяти.

Постоянно горящая контрольная лампа информирует о неисправности, которая постоянно присутствует в системе.

Режим вывода диагностики

В этом режиме электронный блок с помощью сигнальной лампы отображает записанные и сохраненные в памяти коды неисправностей.

Каждая неисправность имеет двух- или трехзначный мигающий код. Каждая цифра кода соответствует серии коротких (0,5 с) вспышек лампы. Между сериями есть пауза (около 1,5 с).

После передачи всех цифр одного кода (2 или 3 серии вспышек, в зависимости от того, дву- или трехзначный код) наступает длительная (около 4 с) пауза.

ГАЗ Газель White › Бортжурнал › Доработка ОЖ ЗМЗ 405

В промежутке недокапиталок отчитаюсь по доработке ож на долгострадающем ЗМЗ 405, решил махом улучшить его охлаждения и доработать потребность подогрева редуктора ГБО.

Таримся водопроводными цацками

Главный элемент будущей доработки

Выходом из ГБЦ решил разгрузить застой ОЖ, никаких аргонов и т.д. не писать, стоит дорого, времени тоже дорого, будет так, вкрутил штуцер на 18мм

Старый выход на печку из блока доработал, вварил муфту и вкрутил штуцер на 16мм

Попутно заварил подогрев дросселя, его не будет, причин много и обсасывать не имею желания

Доработал трубку обратки, тоже вварил муфту и позже вкрутил тройник на штуцера, один на 16мм, второй 18мм

Поставил аналог трёх ходового крана, байпас по Одесски, был снят с другой моей газели, отлично отработал два года

Попутно доработал корпус термостата, теперь не надо разбирать пол машины

Было три варианта термостатов на 70,82,87, поставил на 87

Собственно редуктор на своем обеспечении

А если коротко и ясно, подачу на печки из головы, подача на редуктор из блока, а сброс через тройник по заводскому.

Опережу страждущих на писанину, мол не будет нормально печка греть, не будет подпора циркуляции жидкости и т.д., проходимость редуктора по сравнению с печкой мизерна, сброс с печки идёт по старому направлению, сбоку лишь подсоединяется сам редуктор.

Не призываю никого не повторять, система будет тестироваться, кому надо подключить подогрев дросселя, можно запитать без переделок, преимущества полного отвода жидкостит прямо из самой ГБЦ, очень прилично разгружается по температуре и застою 4й цилиндр, также быстрый прогрев редуктора ГБО, в другом бортовике и машины запитывал редуктор из под термостата, но там хорошо запутывался в количестве и длине шлангов, а здесь все компактно.

Важная функция расширительного бачка

Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

Типы двигателей

Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

Карбюратор

Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.

Относительно этого двигателя можно отметить следующее:

• Использовалась модификация ЗМЗ-402 двигатель объемом 2.4 литра.
• Существовало две модификации, одна предназначалась для работы на бензине с октановым числом 92, а вторая – 76. Но следует отметить, что и тот, и другой вариант не отличались экономичностью, поэтому многие автовладельцы настраивали агрегаты именно под 76-й бензин.
• Главным преимуществом этой модификации можно считать относительную простоту и высокую ремонтопригодность.

Инжектор ЗМЗ 406.2

Этот двигатель отечественного производства имеет рабочий объем 2.3 литра и считается более качественным в силу следующих причин:

Наличие электронного блока управления (ЭБУ), регулирующего впрыск топлива и повышающего рабочие параметры агрегата.

Важно! На ГАЗ 3110 устанавливалось несколько видов блоков управления, поэтому в первую очередь следует выяснить, какой вариант на вашей машине

• Электронный коммутатор и две катушки зажигания обеспечивали более стабильную и четкую работу системы.
• Естественно, проводка ГАЗ 3110 на инжектор значительно отличается от карбюраторной. Наличие множества новых электронных блоков позволяет не только регулировать работу системы, но и при необходимости считывать коды ошибок, что очень удобно. В целом схема электропроводки ГАЗ 3110 на инжектор показана на фото ниже, это более сложный и современный вариант.

Инжекторная система включает больше элементов, чем карбюраторная

Инжектор Даймлер-Крайслер

Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).

Появились дополнительные усовершенствования:

• Электронная педаль газа.
• Блок управления электростеклоподъемниками со стороны водителя.
• Усовершенствованная панель приборов современного типа.
• Наличие кондиционера.
• Новые элементы освещения спереди и сзади.

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены. Схема модели с двигателем Даймлер-Крайслер

Чтобы разобраться в проводке ГАЗ 3110, следует потратить определенное время и усилия, ведь конструкторы старались сделать современный вариант системы, выполняющий множество функций, что естественно значительно усложнило его. Видео в этой статье поможет лучше понять некоторые важные вопросы, рассмотренные выше.

https://youtube.com/watch?v=Sy4wVfgbXz0

Ознакомьтесь с советами по обслуживанию и ремонту электропроводки на Газ 3110

Электропроводка на автомобиле Газ 3110 имеет ключевое значение для надежной работы его электрической системы. Правильное обслуживание и своевременный ремонт проводки помогут избежать неприятных ситуаций на дороге и повысить безопасность движения. В данной статье мы расскажем о важных моментах обслуживания и ремонта электропроводки на автомобиле Газ 3110.

1. Проверка проводки на наличие повреждений

Регулярная проверка проводки на наличие повреждений, потертостей, трещин и коррозии является одним из важных аспектов обслуживания электропроводки на Газ 3110. Проверьте провода всех основных электрических систем: освещения, зарядки аккумулятора, системы зажигания и прочих. При обнаружении повреждений замените испорченные участки проводки на новые.

2. Правильное подключение проводки

При ремонте или замене проводки на Газ 3110 следует обязательно соблюдать правильное подключение проводов. Неправильное подключение может привести к неисправности электросистемы автомобиля, а в некоторых случаях даже к возгоранию проводки. При проведении работ всегда обращайтесь к электрической схеме автомобиля и сопоставляйте ее с проводкой для правильного подключения.

3. Регулярная проверка контактов и разъемов

Периодически проверяйте состояние контактов и разъемов проводки на Газ 3110. За счет вибраций и хрупкости контактов со временем они могут ослабиться или окислиться. Прочищайте контакты и смазывайте их специальным смазкой, чтобы обеспечить надежное соединение и исключить возможность появления перебоев в электрической системе. Также проверяйте состояние разъемов на предмет трещин и повреждений.

4. Замена старых проводов

Если провода электропроводки на Газ 3110 стали старыми, ломкими или потеряли изоляцию, то рекомендуется их заменить. Старая проводка может сопровождаться множеством проблем, таких как неправильная подача электричества, короткое замыкание и повреждение соседних проводов. При замене старых проводов следует использовать качественные аналоги или оригинальные запчасти.

5. Использование защиты проводки

Для дополнительной защиты проводки на Газ 3110 можно использовать специальные гофрированные трубки или обматывать провода изолентой. Защита проводки поможет предотвратить ее повреждение при механическом воздействии и снизить риск возникновения проблем с электросистемой автомобиля.

6. Соблюдение правил безопасности

При обслуживании и ремонте электропроводки на Газ 3110 всегда соблюдайте правила безопасности. Для работы с электрическими системами автомобиля используйте изолированные инструменты, не допускайте попадания влаги на проводку, отсоединяйте аккумулятор перед началом работ и другие меры безопасности.

Следуя этим советам, вы сможете поддерживать электропроводку на Газ 3110 в хорошем состоянии и избежать проблем с электрической системой автомобиля.

Рекомендации по эксплуатации проводки ГАЗ 3110

Проводка под капотом автомобиля ГАЗ 3110 является важной частью электрической системы и требует правильной эксплуатации. В этом разделе мы расскажем о некоторых рекомендациях, которые помогут вам поддерживать проводку в хорошем состоянии и избежать неполадок

1. Проверка состояния проводки

Периодически осматривайте проводку на предмет износа, повреждений или признаков коррозии. Если обнаружены повреждения или признаки проблем, рекомендуется обратиться к специалисту для проведения диагностики и замены неисправных элементов.

2. Правильное подключение проводки

При подключении проводки следует соблюдать правильную полярность и корректные соединения. Неправильное подключение проводов может привести к сбоям в работе электрической системы автомобиля.

3. Избегайте перегрузок

Не допускайте перегрузок проводки, так как это может привести к перегреву и повреждению элементов. Убедитесь, что все соединения надежно закреплены и не приводят к излишнему нагрузочному току.

4. Замена проводки

При замене проводки используйте только оригинальные или качественные аналоги. Некачественные провода могут иметь низкую степень изоляции, что приведет к ухудшению электрической цепи.

5. Поддерживайте чистоту и порядок

Следите за чистотой и порядком проводки под капотом. Избегайте попадания грязи, пыли или влаги на провода, так как это может вызвать коррозию и неполадки.

Следуя указанным рекомендациям, вы сможете продлить срок службы проводки ГАЗ 3110 и обеспечить надежную работу электрической системы вашего автомобиля.

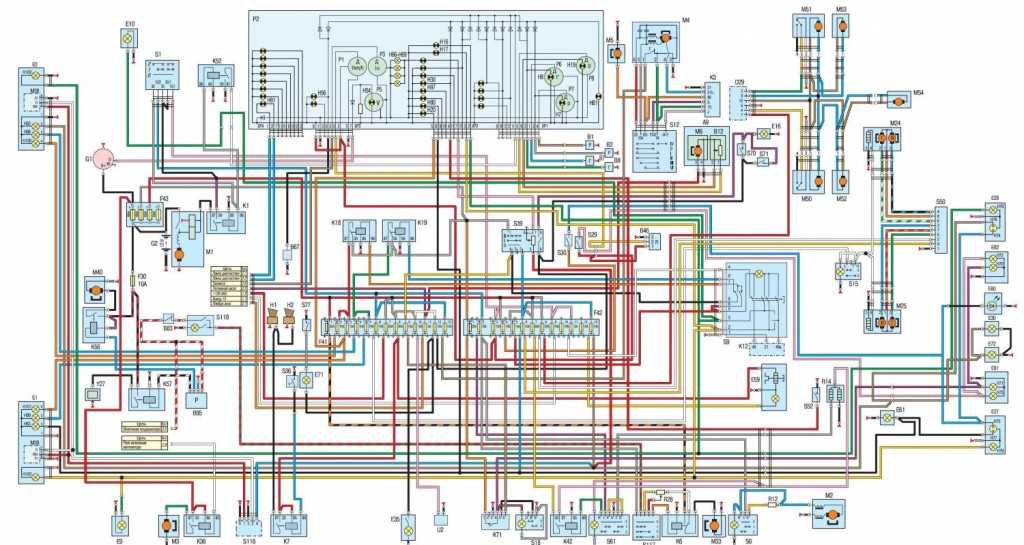

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

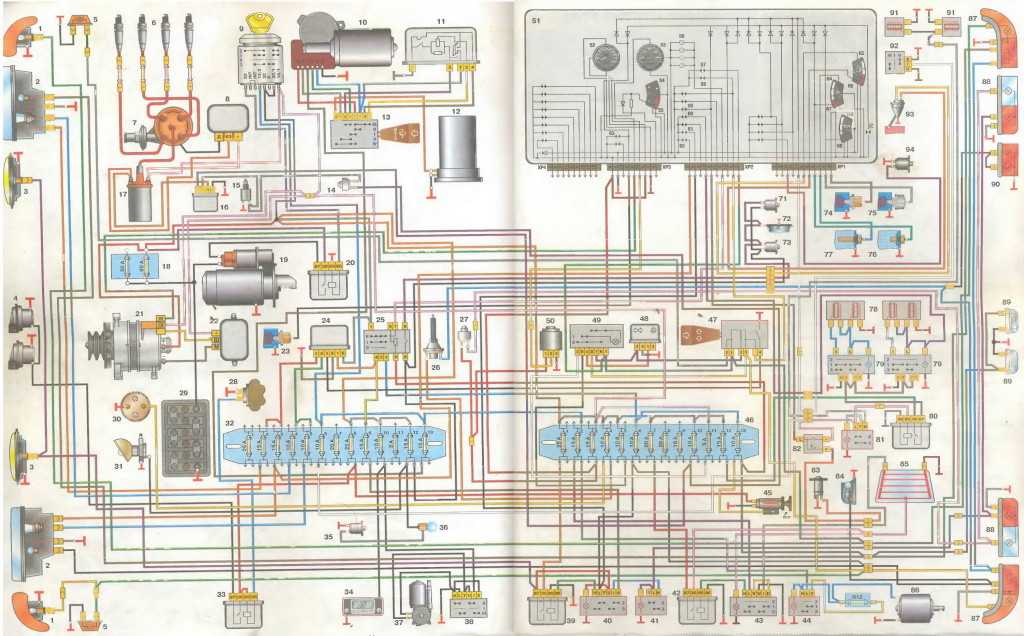

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Документация Волга ГАЗ-24, 2410, 3110, 3105, 3102

Волга ГАЗ-31105

ГАЗ-31105 Волга. Руководство по ремонту, эксплуатации и обслуживанию.

ГАЗ-31105 Волга с двигателем 2,3i. Устройство, обслуживание, диагностика, ремонт.Каталог кузовных деталей ГАЗ-3110, ГАЗ-311105 (PDF, 32 Мб)

Волга ГАЗ-3110/310221

ГАЗ-3110/310221 Волга с двигателями 2,3i 2,5. Устройство, обслуживание, диагностика, ремонт.

ГАЗ-3110 Волга. Руководство по экспресс-ремонту.ГАЗ-3110 Волга. Руководство по обслуживанию и ремонту.

Волга ГАЗ-31029

ГАЗ-31029 Волга. Руководство по ремонту и техническому обслуживанию.

Волга ГАЗ-3102

Автомобиль ГАЗ-3102 ВОЛГА Издание первое. (PDF)

Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга ГАЗ-3102. Издание третье. (PDF)Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга ГАЗ-3102. Издание четвёртое. (PDF)Автомобиль Волга ГАЗ-3102. Руководство по эксплуатации. Издание седьмое. (PDF)Автомобили ГАЗ. (PDF)Каталог деталей автомобиля Волга модели ГАЗ-3102. Данный каталог предназначения для авто 1-го выпуска, оснащенных двигателем ЗМЗ-4022. (PDF, 32 Мб)Автомобили ГАЗ-3102 «Волга». Каталог деталей и сборочных единиц. Данный каталог предназначения для авто 2-го и последующих выпусков, оснащенных двигателями ЗМЗ-402, ЗМЗ-406 с салоном «3110». (DjVu, 17 Мб)

Волга ГАЗ-24-10

ГАЗ-24-10 Волга. Руководство по ремонту.

ГАЗ-24-10 Волга. Конструктивные особенности, техническое обслуживание и текущий ремонт.ГАЗ-24-10 Волга и модификации. Руководство по эксплуатации.ЗМЗ-4062.10/4052.10. Руководство по диагностике системы управления двигателем.ГАЗ/ВАЗ. Справочник по системам управления двигателем.ГАЗ/ВАЗ/УАЗ. Инжекторные системы автомобилей и диагностика их приборами НПП «НТС»Двигатель ЗМЗ-4062.10/4052.10. Руководство по диагностике системы управления двигателем.Двигатель Chrysler объемом 2,4 литра для автомобиля ГАЗ-31105 Волга. Руководство по ремонту.Автомобили семейства Валдай Cummins turbo diesel. Руководство по эксплуатации.ГАЗ-33096. Руководство по эксплуатации.ГАЗ-33081 Садко. Руководство по эксплуатации.ГАЗ-3308 Садко. Руководство по эксплуатации.ГАЗ-66-11 и его модификации. Руководство по эксплуатации.ГАЗ-52/53А/66. Атлас конструкций.

Газель/Соболь

Соболь с двигателями 2,3 2,5i. Устройство, обслуживание, диагностика, ремонт.

Автомобили семейства Соболь Cummins turbo diesel. Руководство по эксплуатации.Автомобили семейства Соболь. Руководство по эксплуатации.Газель Эконом. Руководство по эксплуатации.Газель Бизнес. Устройство, обслуживание, диагностика, ремонт.Автомобили семейства Газель Бизнес LPG. Руководство по эксплуатации.Автомобили семейства Газель Бизнес Cummins turbo diesel. Руководство по эксплуатации.Автомобили семейства Газель diesel. Руководство по эксплуатации.

ГАЗ-69

ГАЗ-69М/69АМ. Инструкция по эксплуатации.

ГАЗ-69/69А. Технические условия на капитальный ремонт.

ГАЗ-67

ГАЗ-67. Краткое руководство.

ГАЗ Siber

ГАЗ Volga Siber. Руководство по эксплуатации.

ГАЗ-21 Волга. Руководство по обслуживанию и ремонту.

Проводка 3110 Волга 406: схема, особенности, устройство

Проводка 3110 Волга 406 является одной из основных систем электрооборудования автомобиля. Она обеспечивает подачу электроэнергии к различным устройствам автомобиля, таким как фары, стоп-сигналы, указатели поворота и другие электрические приборы.

Особенности проводки 3110 Волга 406:

• Система проводки состоит из множества проводов, соединенных между собой и подключенных к различным элементам автомобиля.
• Провода имеют различные цвета, что помогает легко идентифицировать их при проведении работ.
• Некоторые провода могут быть покрыты специальной изоляцией для защиты от влаги и коррозии.
• Провода проходят через различные части автомобиля, включая двигатель, салон и задний багажник.

Устройство проводки 3110 Волга 406 обеспечивает правильное соединение проводов с различными приборами и элементами автомобиля.

Основные компоненты системы проводки:

1. Аккумулятор: является источником электроэнергии для всей системы. Провода подключены к положительному (+) и отрицательному (-) выводам аккумулятора.
2. Предохранители: используются для защиты проводки от перегрузок и коротких замыканий. Они расположены на специальной панели и имеют разные номиналы.
3. Реле: используются для управления электрическими приборами, например, фарами и стеклоочистителями. Они обеспечивают правильную передачу сигнала от выключателей до соответствующих устройств.
4. Выключатели: предназначены для управления различными системами и устройствами автомобиля. Они позволяют включать и выключать освещение, клаксон, стеклоочистители и другие функции.
5. Электрические приборы: включают фары, стоп-сигналы, указатели поворота и другие элементы, которые требуют электрического питания для своей работы.

Схема проводки 3110 Волга 406 помогает понять, как провода связаны между собой и с другими элементами автомобиля. Она обычно представлена в виде диаграммы с подробным описанием каждого провода и его соединений.

Зная схему проводки, можно легко определить, какой провод отвечает за определенную функцию и быстро исправить любые неисправности или поломки.

В заключение, проводка 3110 Волга 406 является важным компонентом электрооборудования автомобиля. Она обеспечивает передачу электроэнергии к различным приборам и системам, что позволяет автомобилю правильно функционировать.

Выберите качественный набор проводов для электропроводки автомобиля

Качественная электропроводка является важной составляющей надежного функционирования автомобиля. Провода должны быть долговечными, устойчивыми к воздействию вибраций, высоким температурам и другим агрессивным факторам

При выборе набора проводов для электропроводки автомобиля следует обратить внимание на несколько важных аспектов

1. Качество материала

Провода должны быть выполнены из высококачественного и надежного материала. Обычно наиболее прочными и долговечными считаются провода, выполненные из меди. Они обладают хорошей электропроводностью и не подвержены окислению.

2. Размер провода

При выборе набора проводов следует обратить внимание на правильный размер провода в соответствии с прокладываемыми ими электрическими нагрузками. Недостаточная толщина провода может привести к перегреву и обрыву провода, что в свою очередь может вызвать поломку электрооборудования автомобиля

3. Комплектность набора

При выборе набора проводов следует убедиться в его комплектности. Набор должен включать все необходимые провода различных цветов и длин, чтобы обеспечить правильное подключение всех электроустройств автомобиля.

4. Удобство монтажа

Лучшие наборы проводов для электропроводки автомобиля обеспечивают удобство и легкость их монтажа. Провод должен иметь достаточную гибкость и быть легко изгибаемым для удобства прокладки по сложным маршрутам.

5. Надежные соединения

Важным аспектом является наличие надежных и прочных соединений проводов. Набор должен включать соединительные элементы, такие как разъемы или зажимы, для обеспечения надежной фиксации проводов и предотвращения их обрыва.

Выбирая набор проводов для электропроводки автомобиля, стоит обратить внимание на вышеперечисленные аспекты. Заказывайте наборы у надежных производителей, обладающих хорошей репутацией

Возможности модернизации

Система охлаждения для змз 406 инжектор предусматривает возможности некоторой доработки и модернизации. Можно провести ряд следующих мероприятий:

1. Принудительно включить вентилятор с одновременной индикацией, подающей напряжение от вентилятора.
2. Заменить разъем для подключения клеммной колодки для вентилятора.
3. Установить газелевскую электропомпу для прокачки сквозь печку.
4. Настроить включение электропомпы автоматом вместе с вентилятором.

Так можно добиться того, что общая температура при работе двигателя змз 406 не будет подниматься выше 95 градусов. Ручное же включение вентилятора (особенно перед предполагаемой пробкой) обеспечит очень огромный запас теплоемкости. Так система охлаждения не будет перегреваться. Очень исключить и замыкание проводки с оплавлением изоляции — это гарантирует подключение самого вентилятора посредством колодки клемм.
