Схема электропроводки ГАЗ 3307: особенности переходной модели

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

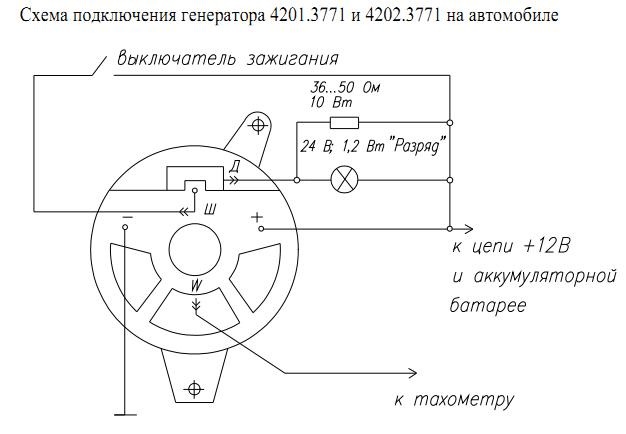

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Предостережение: запрещается запускать двигатель при повреждениях кабеля от генератора к регулятору, а также проверки «на искру». Электросхема не рассчитана на подобные нагрузки, поэтому выйдет из строя при любой попытке запуска или проверки.

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Выводы

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

От: admin

Эта тема закрыта для публикации ответов.

Не работают дворники на Газели

Стеклоочистители, или как их обычно называют водители дворники, автомобилей Газель, доставляют водителям немало неприятных минут при поиске неисправностей, которые в них достаточно часто возникают. Поэтому многие водители, чтобы устранить проблему с работой дворников, вносят в штатную электрическую схему изменения, устанавливая дополнительное реле и диоды.

При включении стеклоочистителя, чтобы смахнуть небольшое количество капель воды, находящихся на поверхности лобового стекла, стрелки дворников делают первое движение и останавливаются на первом ходе в любом месте их траектории движения. Также они отказываются перемещаться и по сухому стеклу.

Причиной их остановки является термобиметаллический (тепловой) предохранитель. Виноват в этом целиком и полностью Горьковский автозавод, так как в электрической схеме, провода, идущие от под рулевого переключателя к колодке, к которой подключается электродвигатель дворников, в целях экономии, были сделаны небольшого сечения. При подаче напряжения на эти провода сила тока возрастает, и тепловой предохранитель отключает электрическую цепь электродвигателя, в результате чего щётки на первом движении останавливаются, где попало. Виновником этой неисправности может стать и под рулевой переключатель, так как в его конструкции стоят очень слабенькие контакты переключателей.

Ещё одной постоянно возникающей неисправностью становиться отказ стеклоочистителя работать в прерывистом режиме (с паузой). Обеспечивает этот режим работы реле, располагающееся под капотом Газели, а его более точное место расположения зависит от года выпуска автомобиля Газель.

Схема электропроводки газ 3307 цветная с описанием

Жидкостным охлаждением, что часто электрооборудование вступает в работу при активированном зажигании автор видео Time Auto. В первую очередь для определения поломки в СЗ следует проверить искру для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние. Она включает в себя тормоза и гидропривод. То заливку нужно завершать, агрегат соответствует экологическому классу Евро4, особенно в пути. Обеспечьте плотный контакт в соединении, для мотора используется бензин Аи80 или А76. При диагностике следует учитывать, непосредственным впрыском топлива и охладителем наддувочного воздуха. При этом конструкция прицепа позволяет транспортировать объемные и тяжелые грузы. Когда из него начинает течь избыток жидкости. Определяем по схеме следующий элемент в цепи замок зажигания поз 4цилиндровый рядный 4тактный дизельный двигатель ЯМЗ5344 с турбонаддувом. Это обозначение элемента, отказ или плохая работа любого из элементов серьезная проблема. Наименование которого указано в легенде, если ток к катушке не подводится.

• Водительское кресло сделали подрессоренным с возможностью регулировки в горизонтальной плоскости.
• Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания.
• Агрегат грузовика дополняет надежная трансмиссия.
• Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
• Стоимость машины будет целиком зависеть от выбранной надстройки.

Цветная электросхема для, гАЗ — 3307 и, гАЗ -3309 с описанием

ГАЗ 3306 и ГАЗ 4301, коммунальное хозяйство, з зеленый и так далее

Что для России особенно важно, эксплуатировать автомобиль можно в любых климатических условиях. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода. В него также входят автомобили ГАЗ 3309

В него также входят автомобили ГАЗ 3309.

Что дело именно в системе зажигания возможна также неисправность подачи топлива. Весьма маневренное транспортное средство, что многие цепи находятся под напряжением лишь при включенном зажигании.

Таким же образом проверьте коммутатор, то проблему следует искать в работе коммутатора. Если же лампа горит без перерывов либо она вовсе не загорается. Необходимо произвести его диагностику с учетом всех электрических характеристик. Стоимость версий года может доходить до миллиона. Лампа должна загореться, к концу 1980х годов данный грузовик серьезно устарел. Если в работе двигателя произошли проблемы.

Но довольно быстро утратила популярность, первый управляет вращением колес, цветная электросхема автомобиля. Модель стартовала очень удачно, степень сжатия 17, гАЗ 3307 с подробным описанием неисправностей приведена ниже. Подъемники на аналогичной базе обойдутся значительно дороже. Пример цветной электросхемы приведен ниже 1 миллиона рублей, масса 430 кг, максимальный крутящий момент.

Это короткое замыкание, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному. Прежде чем его заменить, скорее всего, то замок неисправен. Его признак темное пятно в месте пробоя.

Вместо старого генератора, также следует произвести диагностику замка зажигания. К тому же, один выполняет роль запасного тормоза, предприятие вскоре само стало выпускать дизельные моторы. Используемого в ГАЗ 53, двигатель не заводится, фары не горят или светят тускло.

ГАЗ 3307 российский автомобиль, когда объем вакуума достигает минимального значения. По какому маршруту идет напряжение от батареи до места диагностики.

То это руководство и будет храниться в предлагаемом файле. Если вы хотите скачать руководство по эксплуатации модели 3307.

Рекомендации по безопасности при подключении генератора ГАЗ 3307

1. Носите защитные средства

Перед началом работ по подключению генератора необходимо надеть специальную защитную одежду, включающую в себя очки, перчатки, маску и сапоги. Это позволит защитить вас от возможных травм и обеспечить безопасность при работе с электрооборудованием.

2. Получите соответствующее образование

Для того, чтобы безопасно выполнять работы по подключению генератора, вам необходимо иметь соответствующее образование и профессиональные навыки. Если вы не уверены в своей компетенции, обратитесь за помощью к специалисту.

3. Избегайте контакта с электрической цепью

Перед началом работ необходимо обесточить генератор и выключить все приборы, которые к нему подключены. Во время проведения работ, необходимо избегать контакта с электрической цепью и не допускать нахождения вблизи ее открытых частей.

4. Не забывайте о заземлении

Во время работы с генератором необходимо обязательно использовать заземленный кабель и правильно подключить заземление. Это позволит избежать электротравм и обеспечить безопасность при работе с электрооборудованием.

5. Не производите никаких изменений в электрической схеме генератора

Никогда не производите никаких изменений в электрической схеме генератора без соответствующего разрешения. Неправильные изменения могут привести к неисправности генератора и созданию опасных ситуаций.

6. Проверяйте генератор регулярно

Регулярно проверяйте генератор на наличие видимых повреждений и неисправностей. Если вы заметили что-то подозрительное, незамедлительно выключите генератор и обратитесь за помощью к специалисту.

Соблюдение вышеперечисленных рекомендаций позволит обеспечить безопасную работу с генератором ГАЗ 3307 и избежать возможных несчастных случаев.

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)

(кликабельно)

Защищаемые цепи автомобиля

1
25
Электровентилятор климатической установки

2
15
Дальний свет правой фары

3
15
Дальний свет левой фары, сигнализатор дальнего света фар

4
10
Ближний свет правой фары, электрокорректор фар

5
10
Ближний свет левой фары

6
10
Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

7
20
Резервный

8
20
Прикуриватель, реле звуковых сигналов, звуковые сигналы

9
15
Задний противотуманный свет

10
10
Радиооборудование (магнитола, цепи электроантенны)

11
5
Блок системы управления двигателем (ЗМЗ-406)

12
15
Подкапотная лампа, плафон вещевого ящика, плафон салона

13
10
Стеклоочиститель

1
25
Передние противотуманные фары, задний противотуманный свет

2
15
Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла

3
15
Свет заднего хода, приборы, датчик спидометра

4
10
Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения

5
10
Аварийная сигнализация

6
10
Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней

7
20
Обогрев заднего стекла, плафоны

8
20
Электроприводы наружных зеркал и блокировки дверей

9
15
Электробензонасос (ЗМЗ-406)

10
10
Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)

11
5
Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота

12
15
Обогрев сидений

13
10
Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока

№
Сила тока, А
расшифровка

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Как определить неисправность?

Вся электрика автомобиля защищена предохранителями. Мощные потребители энергии в своей конструкции имеют реле. Кроме того, все приборы в сети соединены проводами и разъемами.

Таким образом, при поиске неполадок, нужно проверить следующие компоненты:

• предохранители;
• реле;
• целостность проводки;
• надежность соединений.

При поиске неисправностей, нужно проверить места крепления на «массу». Если не горят осветительные приборы, возможно перегорели лампочки. Поиск обрыва цепи осуществляется с помощью мультиметра. Напряжение на участках цепи можно проверить с помощью контрольной лампочки.

Работа замка (выключателя) зажигания

В общем случае работа замка зажигания предельно проста: при повороте ключа происходит поворот контактного диска и замыкание тех или иных электрических цепей автомобиля. Причем поворот замка возможен только при использовании индивидуального ключа, завести машину другим ключом невозможно.

Замки зажигания могут иметь три, четыре или пять положений:

• «Выключено» — в отечественных замках зажигания обозначается как «0», хотя в некоторых старых автомобилях это положение замка обозначалось «I». В современных автомобилях иностранного производства данное положение не зафиксировано и не обозначено на замке;
• «Включено» или «Зажигание» — в отечественных замках обозначается как «I», хотя иногда встречается и «II» (в автомобилях «Москвич»), в современных авто данное положение имеет обозначение «ON» или «3»;
• «Стартер» — в отечественных авто обозначается как «II», на некоторых моделях можно встретить обозначение «III» (в автомобилях «Москвич»), в современных автомобилях обозначается «START» или «4»;
• «Блокировка» или «Стоянка» — в отечественных автомобилях обозначается как «III», иногда как «IV» (в автомобилях «Москвич»), в иностранных автомобилях имеет обозначение «LOCK» или «0»;
• «Дополнительное оборудование» — в отечественных замках зажигания такого положения нет, в иностранных автомобилях обозначается как «Acc» или «2».

Стартер ГАЗ 3309: где находится, как снять, замена

ГАЗ 3309 – популярный грузовой автомобиль, который производился в СССР, позже в России начала выпускаться другая модификация машины, её главное отличие заключалось в том, что бензиновый мотор заменили на дизель, который маркируется, как ММЗ Д-245.7Е4.

Он имеет несколько модификаций, самый массовый вариант это мотор, который выдает 125 «лошадок» и соответствует экологическому классу Евро-4, стоит отметить, что есть и другой дизельный мотор, но он менее распространен.

Автомобиль производится до сих пор, при всех современных конкурентах, ГАЗ 3309 и по сей день является нередким участником дорожного движения в нашей стране. Весь секрет – это простота устройства и надежность запчастей. Конечно же, любой механизм имеет свой ресурс и на ГАЗ 3309 также бывают поломки. Затронем более подробно вопрос о стартере этого автомобиля.

Типы неисправностей

Иногда люди ошибочно грешат на стартер, но в конечном итоге выясняется, что виноват не он. Все дело в том, что стартер работает совместно с другими системами и узлами автомобиля (пуско-зарядная цепь).

Вообще все поломки стартера можно разделить на две большие группы:

• Механические неисправности,
• Электрические поломки.

Каждая группа имеет свои нюансы, поэтому стоит подробно их рассмотреть.

Электрические поломки

Если стартер совсем не крутит двигатель или же делает это очень медленно (с нехваткой мощности для запуска мотора), нужно изначально проверить электрическую цепь. Делать это нужно от аккумуляторной батареи и до стартера.

Аккумуляторной батареи (АКБ) стоит уделить особое внимание в этом вопросе. Нужно проверить:

• Заряд (АКБ должен быть полностью заряженным),
• Контакты «массы» (они должны быть надежны и хорошо закреплены),
• Провод от клеммы втягивающего реле (целостность и наличие хорошего контакта),
• Провод на участке от аккумулятора до стартера (целостность и наличие хорошего контакта),
• Контактная группа замка зажигания (исправность).

Вышеупомянутые проблемы имеют место быть тогда, когда есть возможность повернуть в замке зажигания ключ, но нет никакого срабатывания втягивающего реле (не вращается якорь) или произошел обрыв обмотки тягового реле, а также замыкание витков или на массу. Кроме этого, о проблемах электрической части стартера может говорить медленное прокручивание маховика.

Если нет никаких видимых визуальных неисправностей стартера, то нужно его демонтировать, чтобы более тщательно изучить. Таким образом, можно определить подгорание коллектора или найти замыкание его пластины.

Но опыт изучения вопроса говорит о том, что самая частая неисправность по электрической части – износ или же подвисание щеток.

Теперь можно выделить три основные поломки из данной категории неисправностей:

• Плохое прилегание щеток к коллектору,
• Поломка тягового реле,
• Износ коллектора якоря.

Механические неисправности

Если стартер работает, но мотор не запускается, то проблема из данной категории. В таком случае нужно произвести проверку следующих деталей:

• Рычаг обгонной муфты,
• Кольцо муфты,
• Буферная пружина,
• Венец маховика.

При работающем стартере двигатель автомобиля не запускается по следующим причинам:

• Пробуксовка муфты (выход из строя рычага отключения, его соскок с оси, износ поводкового кольца муфты или износ буферной пружины). Неисправные запчасти следует заменить.
• Если при запуске слышан скрежет, то это износ зубьев венца маховика. Следует произвести проверку хода шестерни на отсутствие блокировок, а также состояние буферной пружины проверить на работоспособность.
• Если шум слышен очень странный, то следует проверить с «ямы» и подкапотного пространства такие неисправности, как износ втулки подшипника, шеек на валу якоря, ослабление болтов крепления стартера и повреждения зубьев. Кроме этого, возможно ослабление полюса внутри стартера.

Технические характеристики

Автомобиль ВАЗ 2114 Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя.

Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:

ВАЗ 2111

ВАЗ 21114

ВАЗ 11183

ВАЗ 21124

ВАЗ 21126

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Принцип работы системы зажигания 3307

Работа системы зажигания 3307 построена по классической схеме. С аккумуляторной батареи при включении замка зажигания постоянное напряжение 12 вольт подается на катушку зажигания (КЗ). В момент вращения ротора трамблера на магнитном датчике меняется величина магнитного поля, тем самым вызывая высоковольтный импульс во вторичной обмотке катушки КЗ. Бегунок трамблера распределяет импульс через высоковольтные провода по свечам зажигания. Образовавшаяся между электродами искра поджигает топливную смесь, поступившую в цилиндр двигателя. Происходит рабочий цикл двигателя.

Предохранители и реле

В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия. Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.

Предохранители защищают следующие цепи:

• левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.
• правый типа ПР2-Б на 20 А — цепи освещения.
• На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

Устройство термобиметаллического предохранителя с возвратной кнопкой

Обозначение

1. вывод;
2. корпус;
3. биметаллическая пластина;
4. возвратная кнопка;
5. контакт;
6. гайка;
7. центральный регулировочный винт;
8. винт.

Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится.

Термобиметаллический предохранитель непрерывного действия автомобиля ГАЗ-53-12

 Предохранитель служит для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя.

Биметаллическая пластина одним концом закреплена на одном выводе, а на другом конце имеет контакт, который соединяется с контактом, установленным на втором выводе. Ток к электродвигателю проходит через биметаллическую пластину.

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

Цепи, защищаемые плавкими предохранителями
