Электросхема щитка приборов газель бизнес

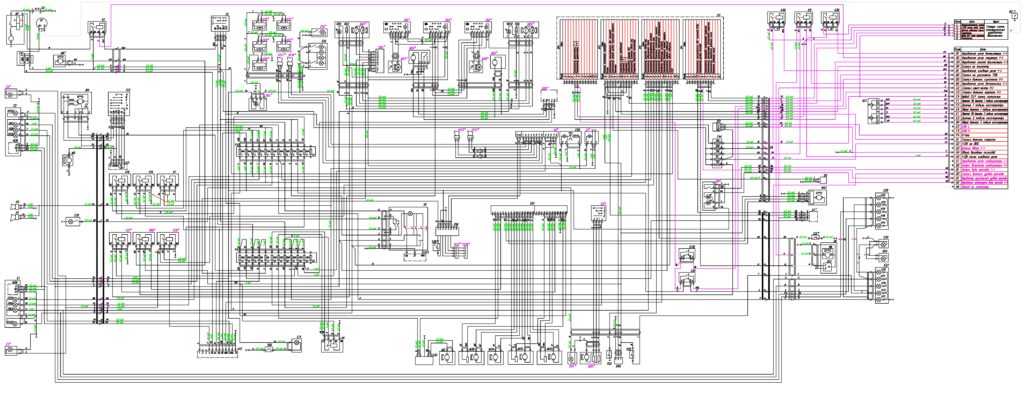

Схема соединений переднего жгута проводов ГАЗель-Бизнес

Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
Ремонт комбинации приборов производите блочной заменой неисправных приборов. Можно пустить провод к концевику на водительской двери. Выше уже упоминался блок реле и предохранителей, в котором сейчас размещаются все реле, а не крепятся под рулевой колонкой как на предыдущих моделях.
Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители.
Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Х3 — розетка переносной лампы. Подключить к белому проводу с черной полоской. Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места.
Схема Газель бизнес:. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Если стартер неисправен, машину можно завести с толкача. В этом же блоке находится и диагностический разъём.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Подключить к черному проводу. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Схема двигателя Газель бизнес зависит от установленного двигателя.

Поэтому при смене силового агрегата на другой тип двигателя например, ЗМЗ карбюратор на ЗМЗ инжектор всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода. Соответственно, и провода прокладываются в другом месте, имея другую длину.

Схема Газель бизнес:. Реле поворотов и аварийной сигнализации, теперь находится на рулевой колонке под верхней крышкой. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене. Плохой контакт оборудования с электросетью. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут.
принцип работы генератора

Подключение новой панели

Читаем индикаторы и чиним приборную панель на «Волгах» — ГАЗ 3110

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную.Основные индикаторыНиже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда

Вольтметр. Его задача – показывать вам напряжение в бортовой сети. Лампа системы управления двигателем. Резерв/индикатор АБС при ее наличии. «Stop». Сигнализирует о неисправности, движение с которой запрещено. Левый указатель поворота. Аварийный уровень падения ТЖ. Одометр (показывает общий пробег машины). Спидометр (демонстрирует скорость движения). Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят. Правый указатель поворота. Резерв. Индикатор непристегнутых ремней (есть не на всех моделях). Индикатор аварийного падения масла. Также может быть расположен под номером 18. Резерв. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак). Резерв топлива, загорается, когда его меньше 8 литров. Индикатор давления масла. Тоже что 13. Подогрев сидений. Температура ОЖ. Лампа габаритного света. Перегрев ОЖ. Индикатор дальнего света. Кнопка обнуления суточного пробега. Определитель суточного пробега. Тахометр. Определяет частоту вращения коленчатого вала. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Возможные неисправности и способы их устранения

Вид с водительского местаНеправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Инструкция по монтажу

Щиток в процессе установкиДля установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток. Отсоединив 5 разъема ХР, выньте деталь. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств. Производите установку в порядке обратном демонтажу.

Видео «Тюнингованная панель приборов 3110»

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее — тюнингованная версия щитка (автор ролика — Sergey Sedov).

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу. На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

КОМБИНАЦИЯ ПРИБОРОВ ГАЗЕЛЬ Next A21R23.3801010

Комбинации приборов (далее по тексту «КП») предназначены для: — отображения скорости движения; — отображения пройденного расстояния (общего и суточного пробега); — отображения оборотов коленчатого вала двигателя; — отображения уровня топлива; — отображения температуры охлаждающей жидкости; — отображения давления масла в двигателе; — отображения напряжения бортсети; — отображения текущих параметров автомобиля с помощью световых сигнализаторов и звукового сигнала. КП предназначена для работы в бортсети с напряжением 12 В.

1 – стрелочный прибор для отображения значения оборотов двигателя; 2 – стрелочный прибор для отображения значения температуры охлаждающей жидкости; 3 – стрелочный прибор для отображения значения уровня топлива; 4 – стрелочный прибор для отображения значения скорости; 5 – комбинированная кнопка ««Режим» / «МК — up / МК — down»»; 6 – комбинированная кнопка ««Сброс суточного пробега» / «Часы/Минуты»»; 7 – Жидкокристаллический индикатор (далее по тексту ЖКИ) ;

Основные технические характеристики Копмбинации Приборов ГАЗЕЛЬ Next A21R23.3801010

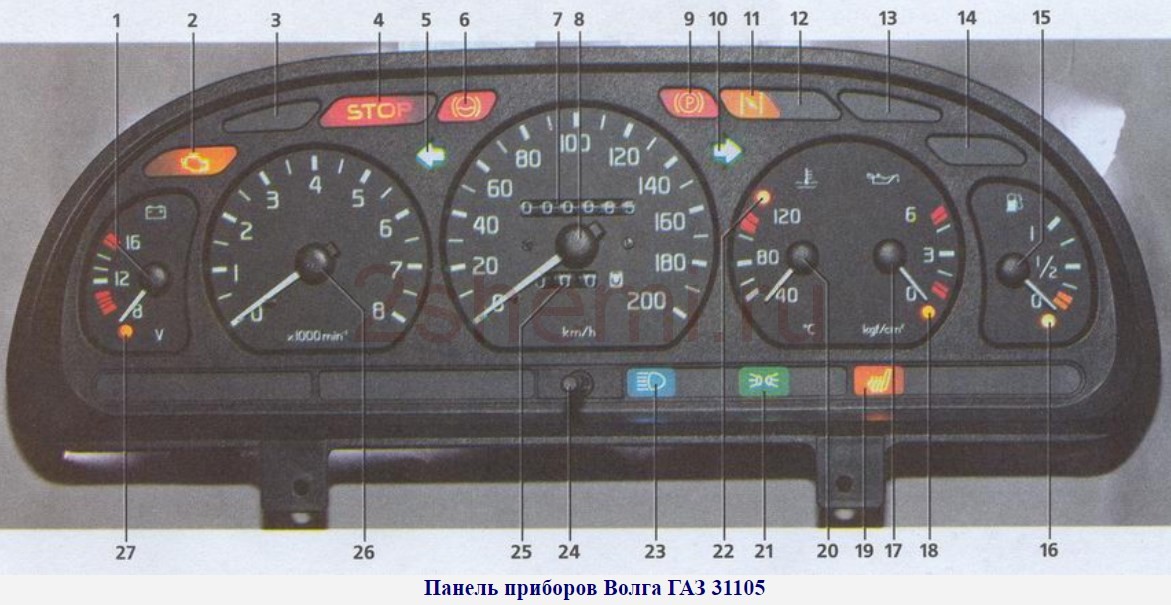

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Это интересно: Технические характеристики малотоннажной грузовой газель валдай: разбираемся детально

Причины неисправностей панели приборов

Панель приборов является важной частью автомобиля, которая отображает основные параметры его работы. Неисправность этой части может привести к серьезным последствиям при эксплуатации автомобиля

Одними из наиболее распространенных причин неисправности панели приборов являются:

• Неисправность приборов — отказ одного из приборов (таких как спидометр, тахометр, термометр и т.д.) может привести к ошибочным показаниям, что усложнит управление автомобилем;
• Неисправность датчиков — некорректная работа датчиков топлива, температуры двигателя, давления масла может привести к ошибочным показаниям на приборной панели;
• Проблемы с проводкой — коррозия, перегрев или обрыв проводов могут вызвать сбой в работе панели приборов;
• Неисправность сигнальных ламп — неисправность ламп, отвечающих за индикацию работы автомобиля, может привести к тому, что водитель не заметит опасных ситуаций на дороге;
• Проблемы с микросхемами — микросхемы, которые отвечают за работу панели приборов, могут выйти из строя в результате перегрузки системы или других факторов.

Для предотвращения возникновения неисправностей необходимо регулярно производить техническое обслуживание автомобиля и следить за состоянием панели приборов. При первых признаках неисправности необходимо обратиться к специалистам, чтобы оперативно устранить проблему и обеспечить безопасное управление автомобилем.

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и . Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Notice

: Undefined index: free_delivery in/var/www/k1/data/www/сайт/wp-content/plugins/wp-shop-original/classes/class.Wpshop.Delivery.php on line55 При работе с панелью приборов ГАЗ 3110 мы впервые столкнулись с такой вещью как несколько производителей для одной модели. При внешнем сходстве и одинаковом расположении приборов на лицевой части и одинаковых разъемах сзади, внутри приборы имеют разное устройство, разные приборы, разные по форме шкалы приборов. Спустя время подобный подход мы встречали и в панелях приборов ВАЗ 2110-15, Лада Калина, Приора, о которых мы напишем позже. И так, часто обращаясь к нам, люди затрудняются ответить, панель приборов какого производителя установлена в автомобиле.

Для автомобилей ГАЗ 3110 панели приборов выпускали два завода:

1. «РИЖСКИЙ ЗАВОД АВТОЭЛЕКТРОПРИБОРОВ». Отметки на задней стенке панели приборов — АЭП либо RAR (стоит заметить, что в панели приборов Москвич 2141 встречаются маркировка АЭП и RAR, при этом панели абсолютно разные). Основан в 1946 году в г. Рига (Латвия). Специализация — производство комплектующих аппаратов для автомашин, тракторов, комбайнов, мотоциклов. В 1959 — 67 реконструирован, создан филиал в Екабпилсе. В 9 — 11 пятилетках осуществлены мероприятия по механизации, конвейеризации, автоматизации, а также роботизации (в 80-х) трудоемких процессов. К сожалению, на данный момент судьба завода нам не известна.
2. Отметки на задней стенке панели приборов — АП. Завод был основан 1 мая 1932 года во г.Владимире для обеспечения приборами построенных в то время автозаводов. Тогда он был первым и единственным предприятием на территории СССР по конструированию и производству автомобильных приборов. По информации на конец 2014 года этот завод находился на грани закрытия, однако сайт предприятия продолжает функционировать и регулярно выкладывает различные новости.

Как отличить эти панели приборов, не разбирая их? Достаточно взглянуть на стрелки спидометра и тахометра. На рижской панели приборов стрелки лежат на ограничителях ровно на нуле. На владимирской панели приборов стрелки лежат на ограничителях в районе 10 км/ч и 500 обор/мин-1 соответственно. Также на владимирской панели ограничители хода стрелок имеют приборы температуры охлаждающей жидкости, давления масла, уровня топлива.

Что касается шкал приборов, они имеют отличия по форме, которые видны невооруженным взглядом:

Формы шкал контрольных ламп, которые мы также изготавливаем, так же имеют отличия в форме:

Надеемся, что после прочтения этой статьи Вам будет гораздо проще определить производителя вашей панели приборов перед заказом нужного макета

Спасибо за внимание, пока!. «Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения

На базе ГАЗ-3302 производят и массу машин иного назначения

Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

«Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Как снять и поставить комбинацию приборов автомобиля Газель

На автомобилях Газель могут быть установлены три комбинации приборов: старого образца выпуска до 2003 года, нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218.

В комбинации приборов объединены все контрольно-измерительные приборы автомобиля.

Она включает в себя спидометр, счетчики общего и суточного пробега (в комбинациях старого образца выпуска до 2003 года и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4963 ЗМЗ-40522 и УМ З-4215 счетчики механического типа, а в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 счетчики расположены на первом жидкокристаллическом дисплее), электронный тахометр (от 0 до 6000 мин -1), часы и вольтметр на втором жидкокристаллическом дисплее (в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольные и сигнальные лампы, лампы подсветки. Указатели температуры и уровня топлива электромагнитного типа.

В комбинации приборов нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 предусмотрена функция звуковой сигнализации при возникновении аварийной ситуации. Кроме того, в ней применяются режимы «ночной» и «дневной» подсветки жидкокристаллических дисплеев для удобства просмотра показаний

Разработчиками комбинации приборов внедрен и режим самотестирования, который позволяет контролировать исправность работы стрелочных указателей, вывода информации на жидкокристаллические дисплеи, работоспособность аварийных сигнализаторов

Комбинация приборов неремонтопригодная, поэтому в случае выхода приборов из строя ее заменяют в сборе.

Снятие комбинации приборов автомобилей выпуска до 2003 года

1. Отключаем аккумуляторную батарею.

На приборной панели установлена комбинация приборов, которая объединяет в одном корпусе:

Спидометр (со счетчиками общего и суточного пробега);

Указатели температуры охлаждающей жидкости, уровня топлива (с сигнализатором резерва топлива), давления масла (с сигнализатором аварийного давления);

Блок сигнализаторов заряда аккумуляторной батареи, дальнего света фар, указателей поворота, габаритного света, аварийного падения уровня тормозной жидкости и стояночного тормоза, перегрева охлаждающей жидкости, включения блокировки межосевого дифференциала раздаточной коробки (для модификации 4х4).

2. Короткой крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов

3. Отверткой отворачиваем два самореза нижнего крепления облицовки комбинации приборов

4. Снимаем облицовку.

5. Пассатижами отворачиваем гайку крепления рукоятки обнуления счетчика суточного пробега.

6. Утапливаем рукоятку в панель управления.

7. Длинной шлицевой отверткой отворачиваем два винта с торцов комбинации приборов.

8. Вынув комбинацию приборов из панели, отворачиваем гайку крепления троса привода спидометра.

9. Отсоединяем три штекерных колодки от выводов комбинации приборов. Колодки различаются по цвету и количеству разъемов, поэтому помечать их не нужно.

Щиток приборов,

Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Назначение

В любом щитке основными циферблатами являются:

• Текущей температуре двигателя (а именно охлаждающей жидкости в рубашке ДВС).
• Давлении масла в системе.
• Уровне топлива в баке.
• Напряжении в бортовой сети.

Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени.

Существует несколько типов данных панелей:

Отдаленно этот щиток напоминает панель “Жигули”-семерки. Но все-таки это оригинальная разработка. Здесь нет электронных указателей. Имеется только:

В таком виде щиток производился порядка восьми лет. Каких-либо изменений за этот период не было произведено.

Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров.

И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым.

Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора.

Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки.

Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков.

Проблемы

Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр.

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

Что еще?

Среди прочих неисправностей стоит отметить зависание стрелок спидометра и тахометра в одном положении. Большинство владельцев начинают паниковать и разбирать полностью щиток. Но делать этого не нужно. Проблема кроется в недостаточном контакте разъемов.

Монтаж

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Итак, мы выяснили, что собой являет панель приборов “Газели”, каких видов она бывает и как подключается.

Проблемы при распиновке панели приборов Газель и их решения

Ошибки в выборе кабеля для подключения

Одной из самых частых проблем при распиновке панели приборов Газель является ошибка в выборе кабеля для подключения. При этом могут возникать проблемы с передачей сигнала, а при неправильном выборе кабеля возможно даже повреждение панели приборов Газель.

Решение данной проблемы просто: перед началом работы нужно определиться с типом кабеля и проверить его совместимость с панелью приборов Газель. Также желательно сделать проверку правильности пинов и убедиться, что они соединены правильно.

Неправильное подключение питания

Еще одной проблемой при распиновке панели приборов Газель может быть неправильное подключение питания. Это может привести к неработоспособности панели приборов, выходу ее из строя или даже опасным ситуациям во время движения.

Решение данной проблемы необходимо начинать с проверки параметров питания на панели приборов Газель. Затем нужно убедиться в правильности соединения проводов питания, и в том, что они соединены в соответствии с схемой подключения.

Неправильный выбор проводки для подключения

Последней проблемой, которую стоит рассмотреть, является неправильный выбор проводки для подключения. Избыток или недостаток проводки может привести к неработоспособности панели приборов Газель, а также к угрозе безопасности.

Решение данной проблемы состоит в выборе правильной проводки и учете ее длины и площади поперечного сечения. Также желательно проводить тщательную проверку наращивания провода и соединения его концов правильно.
