Электросхема двигателя 406 инжектор

Электросхема двигателя 406 инжектор служит для описания и понимания электрической схемы, которая используется в двигателе 406 инжектор на автомобиле Газель 2705. Эта схема помогает легко и точно определить расположение компонентов и проводов в системе, что упрощает поиск и устранение неисправностей.

Основные компоненты электросхемы двигателя 406 инжектор включают:

• Электронный блок управления (ЭБУ): осуществляет контроль и регулирование работы системы впрыска топлива, контроля оборотов и других параметров двигателя.
• Датчики: включают различные датчики, такие как датчик положения коленчатого вала, датчик детонации, датчик расхода воздуха и др., которые предоставляют информацию в ЭБУ.
• Исполнительные механизмы: включают инжекторы топлива, дроссельную заслонку, клапан рециркуляции отработанных газов и другие, которые контролируются ЭБУ по полученным от датчиков данным.
• Электрические провода и предохранители: обеспечивают передачу электрического сигнала и защиту системы от короткого замыкания.

Правильное использование электросхемы двигателя 406 инжектор позволяет оперативно и эффективно диагностировать и устранять неисправности. При возникновении проблем рекомендуется обращаться к профессионалам или изучать руководства по ремонту и обслуживанию для получения точной информации.

Важные особенности и рекомендации по цветовой проводке задних фонарей Газель 3302

Цветовая проводка задних фонарей для Газели 3302 является важной составляющей электрооборудования автомобиля и имеет свои особенности и рекомендации по применению. Основные цвета проводки задних фонарей Газель 3302:

Основные цвета проводки задних фонарей Газель 3302:

• Красный — цвет проводки для задних фонарей, осуществляющих функцию стоп-сигнала. Красная проводка соединяется соответствующим образом с каждым из задних фонарей, чтобы обеспечить их работу при активации стоп-сигнала.
• Желтый — цвет проводки для задних фонарей, осуществляющих функцию поворотного сигнала. Желтая проводка соединяется с задними фонарями для активации поворотного сигнала на соответствующей стороне автомобиля.
• Белый — цвет проводки для задних фонарей, осуществляющих функцию заднего хода. Белая проводка соединяется с задними фонарями, чтобы они светились при активации режима заднего хода.
• Зеленый — цвет проводки для задних фонарей, осуществляющих функцию фонаря противотуманного заднего света. Зеленая проводка соединяется с фонарями противотуманного света для их активации.
• Синий — цвет проводки для задних фонарей, осуществляющих функцию заднего габаритного света. Синяя проводка соединяется с фонарями заднего габаритного света для их работы.

Важно соблюдать правильное подключение проводки задних фонарей Газель 3302, чтобы обеспечить их корректную работу. Для этого следует использовать схему цветовой проводки, предоставленную производителем

Если вы не уверены в правильном подключении, рекомендуется обратиться к специалистам или в автосервис для предотвращения возможных неисправностей или аварийной ситуации.

При работе с электрооборудованием автомобиля всегда рекомендуется соблюдать меры предосторожности, такие как отключение аккумуляторной батареи, использование изолирующих перчаток и инструментов, а также внимательность при работе с проводкой и электрическими соединениями. Использование правильной цветовой проводки для задних фонарей Газель 3302 обеспечит безопасность и удобство при движении на автомобиле

В случае неисправностей или сомнений рекомендуется обратиться к производителю или специалистам для получения дополнительной информации и рекомендаций

Схема цветовой проводки задних фонарей Газель 3302:
Цвет проводки
Функция задних фонарей

Красный
Стоп-сигнал

Желтый
Поворотный сигнал

Белый
Задний ход

Зеленый
Противотуманный задний свет

Синий
Задний габаритный свет

Использование правильной цветовой проводки для задних фонарей Газель 3302 обеспечит безопасность и удобство при движении на автомобиле. В случае неисправностей или сомнений рекомендуется обратиться к производителю или специалистам для получения дополнительной информации и рекомендаций.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

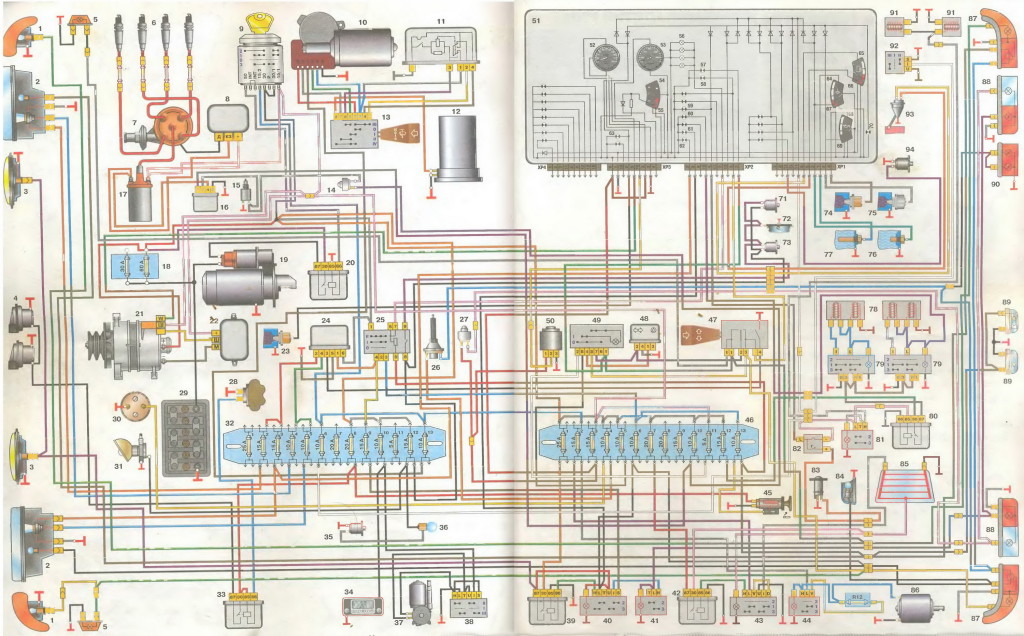

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

1 – указатель поворота передний правый;

2 – фара головного света правая;

3 – лампы габаритного света передние;

4 – лампы головного света;

5 – противотуманная фара правая;

6 – электровентилятор системы охлаждения;

7 – датчик включения электровентилятора радиатора;

8 – противотуманная фара левая;

9 – фара головного света левая;

10 – указатель поворота передний левый;

11 – повторитель указателя поворота правый;

12 – свечи зажигания и наконечники с помехоподавительными резисторами;

13 – датчик-распределитель;

14 – электромагнитный клапан ЭПХХ;

15 – выключатель системы ЭПХХ;

16 – блок управления ЭПХХ;

17 – генератор;

18 – магнитола;

19 – повторитель указателя поворота левый;

20 – звуковые сигналы;

21 – выключатель зажигания;

22 – коммутатор системы зажигания;

23 – катушка зажигания;

24 – реле электровентилятора радиатора;

25 – регулятор напряжения;

26 – подкапотный фонарь;

27 – штепсельная розетка;

28 – выключатель звукового сигнала;

29 – реле звукового сигнала;

30 – комбинация приборов;

31 – контрольная лампа аварийного падения уровня тормозной жидкости;

32 – блок предохранителей в моторном отсеке;

33 – стартер;

34 – плафон освещения вещевого ящика;

35 – выключатель плафона вещевого ящика;

36 – электродвигатель антенны;

37 – спидометр;

38 – тахометр;

39 – контрольная лампа включения стояночного тормоза;

40 – контрольная лампа обогрева сидений;

41 – контрольная лампа левого поворота;

42 – контрольная лампа правого поворота;

43 – лампы освещения приборов;

44 – контрольная лампа неисправности генератора;

45 – указатель напряжения;

46 – контрольная лампа габаритного света;

47 – контрольная лампа дальнего света фар;

48 – аккумуляторная батарея;

49 – реле стартера;

50 – реле фар;

51 – блок предохранителей левый;

52 – переключатель антенны;

53 – реле противотуманных фар;

54 – выключатель противотуманных фар;

55 – выключатель заднего противотуманного света;

56 – контрольная лампа воздушной заслонки карбюратора;

57 – центральный переключатель света;

58 – блок предохранителей правый;

59 – контрольная лампа аварийной температуры охлаждающей жидкости;

60 – указатель температуры охлаждающей жидкости;

61 – указатель уровня топлива;

62 – контрольная лампа минимального резерва топлива в баке;

63 – контрольная лампа дублер;

64 – контрольная лампа аварийного давления масла;

65 – указатель давления масла;

66 – выключатель сигнала торможения;

67 – датчик спидометра;

68 – выключатель света заднего хода;

69 – реле обогрева заднего стекла;

70 – переключатель обогрева заднего стекла;

71 – датчик указателя температуры охлаждающей жидкости;

72 – электродвигатель стеклоочистителя;

73 – датчик контрольной лампы аварийной температуры;

74 – датчик контрольной лампы воздушной заслонки карбюратора;

75 – датчик аварийного падения уровня тормозной жидкости;

76 – переключатель стеклоочистителя;

77 – выключатель аварийной сигнализации;

78 – реле указателя поворота;

79 – электродвигатель вентилятора отопителя;

80 – выключатель сигнализатора стояночного тормоза;

81 – переключатель вентилятора отопителя;

82 – реле стеклоочистителя:

83 датчик указателя давления масла;

84 – датчик сигнализатора аварийного давления масла;

85 – датчик указателя уровня топлива;

86 – переключатель указателей поворота;

87 – прерыватель сигнализатора стояночного тормоза;

88 – добавочный резистор электродвигателя вентилятора отопителя;

89 – прикуриватель;

90 – электронасос стеклоомывателя;

91 – электрообогревные жиклеры стеклоомывателя;

92 – выключатель проверки контрольных ламп комбинации приборов;

93 – дверные выключатели плафона;

94 – плафон;

95 – элементы обогрева сиденья;

96 – выключатели обогрева сиденья;

97 – реле обогрева сидений;

98 – выключатель обогрева жиклеров стеклоомывателя;

99 – нагревательный элемент заднего стекла;

100 – фонарь багажника;

101 – лампы задних указателей поворота;

102 – задний фонарь правый;

103 – лампы сигнала торможения и заднего габаритного света;

104 – задние фонари в крышке багажника;

105 – лампы света заднего хода;

106 – лампы заднего противотуманного света;

107 – дополнительный сигнал торможения;

108 – фонари освещения регистрационного номера;

109 – задний фонарь левый; R1, R2, R3, и R4 – помехоподавительные резисторы.

Различные схемы в зависимости от двигателя

Самыми первыми на «Газель» стали устанавливаться карбюраторные двигатели ЗМЗ 402. Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор. Следующим в серию пошел также в карбюраторном исполнении.

Позднее «Газели» стали комплектоваться инжекторным двигателем ЗМЗ 405, у которого вместо карбюратора была система распределенного впрыска.

Так выглядит двигатель ЗМЗ 405

Электропроводка двигателя на этом моторе уже совсем другая – блок управления стал общим и на систему зажигания, и на распределенный впрыск. имеют свою электрическую схему, и она разная в зависимости от типа устанавливаемого ДВС: Cummins или УМЗ-А274. Новым мотором объемом 2,7 л «Газель некст» стала комплектоваться с конца 2014 года.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

У автомобилей с другой подкапотный пучок электропроводки, и на ДВС нет многих датчиков, тех, что установлены на 406-ом движке.

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

На установлен электронный спидометр. Следует отметить, что на предыдущей спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Газель — с карбюратора на инжектор — A116.RU — Казань

Инжектор от Волги — на Газель.

… и вот назрела необходимость установить в нашу рабочую лошадку современную систему управления.

Газель выбрана нами в качестве тренировочного стенда для настройки ГБО 4 поколения Digitronic. Но для установки Диджитроника необходим инжекторный двигатель. Желательно под нормы токсичности Евро-2 — чтобы полностью прочувствовать все тонкости работы с впрысковым газовым оборудованием.

Итак: мы имеем в наличии 7-местную Газель 2705 с карбюраторным двигателем ЗМЗ-406. Двигатель после первого капремонта, ГБЦ в хорошем состоянии, фазы ГРМ выставлены при помощи шаблона-транспортира.

Для переделки под инжектор понадобится следующее:

2. Впускной коллектор с рампой форсунок, дроссельным патрубком, датчиком положения дроссельной заслонки ДПДЗ, регулятором холостого хода РХХ (регулятор дополнительного воздуха РДВ) и соединительными патрубками и трубками.

3. Датчик массового расхода воздуха с резиновыми патрубками.

4. Корпус воздушного фильтра с кронштейном.

5. Инжекторные распредвалы (немного отличаются от карбюраторных подъемом — но можно оставить карбюраторные, просто немного потеряем в мощности)

6. Желательно установить электровентилятор вместо постоянно крутящегося  пропеллера)))

7. Электробензонасос и фильтр тонкой очистки топлива.

8. Некоторые мелочи, про которые вспоминается по мере появления проблем: винтики, хомутики, шланги….

Все это великолепие можно приобрести в магазине — но будет слишком дорого. Можно искать по объявлениям БУ — если повезет — все можно взять в одном месте и весьма недорого.

Мы решили вопрос радикально — купили Волгу 3102 2001 года в сборе со стуканутым мотором. За 13000 рублей. В результате у нас оказались все необходимые запчасти, еще один мотор, коробка передач, пара хороших сидений, отличный импортный люк в крышу Газели вместо заводского протекающего, и куча разных мелочей типа универсальных  электростеклоподъемников, мотора печки, стеклоочистителя и т.п.  Останки Волги сдали в чермет за 3800, продали фары за 600 и задний бампер за 400. Считайте выгоду)))

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

Этап 1 — Система топливоподачи.

Этап 2 — Электропроводка.

Этап 3 — Впускной тракт.

Этап 4 — Совместимость ЭБУ

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора  обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Чего и Вам желаем)))

Типы двигателей

Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

Карбюратор

Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.

Относительно этого двигателя можно отметить следующее:

• Использовалась модификация ЗМЗ-402 двигатель объемом 2.4 литра.
• Существовало две модификации, одна предназначалась для работы на бензине с октановым числом 92, а вторая – 76. Но следует отметить, что и тот, и другой вариант не отличались экономичностью, поэтому многие автовладельцы настраивали агрегаты именно под 76-й бензин.
• Главным преимуществом этой модификации можно считать относительную простоту и высокую ремонтопригодность.

Инжектор ЗМЗ 406.2

Этот двигатель отечественного производства имеет рабочий объем 2.3 литра и считается более качественным в силу следующих причин:

Наличие электронного блока управления (ЭБУ), регулирующего впрыск топлива и повышающего рабочие параметры агрегата.

• Электронный коммутатор и две катушки зажигания обеспечивали более стабильную и четкую работу системы.
• Естественно, проводка ГАЗ 3110 на инжектор значительно отличается от карбюраторной. Наличие множества новых электронных блоков позволяет не только регулировать работу системы, но и при необходимости считывать коды ошибок, что очень удобно. В целом схема электропроводки ГАЗ 3110 на инжектор показана на фото ниже, это более сложный и современный вариант.

Инжекторная система включает больше элементов, чем карбюраторная

Инжектор Даймлер-Крайслер

Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).

Появились дополнительные усовершенствования:

• Электронная педаль газа.
• Блок управления электростеклоподъемниками со стороны водителя.
• Усовершенствованная панель приборов современного типа.
• Наличие кондиционера.
• Новые элементы освещения спереди и сзади.

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены.

Схема модели с двигателем Даймлер-Крайслер

Описание электрической схемы.

Схема электрооборудования автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063 (панель приборов старого образца):
1 — боковой указатель поворота;
2 — указатель поворота;
3 — фара;
4 — лампа переднего габаритного света;
5 — лампа фары;
6 — выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений);
7 — подкапотная лампа;
8 — светильники освещения задней части кабины (для автомобилей с двумя рядами сидений);
9 — плафон освещения передней части кабины;
10 — плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона;
11 — реле стартера;
12 — центральный (основной) блок предохранителей в моторном отсеке;
13 — генератор;
14 — стартер;
15 — аккумуляторная батарея;
16 — выключатель аккумуляторной батареи;
17 — кнопка дистанционного выключателя аккумуляторной батареи;
18 — реле-прерыватель сигнализатора стояночного тормоза;
19 — выключатель зажигания;
20 — выключатель сигнализатора стояночного тормоза;
21 — датчик сигнализатора аварийного падения уровня тормозной жидкости;
22 — датчик сигнализатора перегрева охлаждающей жидкости;
23 — датчик указателя температуры охлаждающей жидкости;
24 — датчик указателя давления масла;
25 — датчик сигнализатора аварийного давления масла;
26 — выключатель ламп противотуманного света;
27 — центральный переключатель света;
28 — нижний блок предохранителей;
29 — выключатель электронасоса системы отопления (ГАЗ-33023; -330273);
30 — электронасос системы отопления (ГАЗ-33023; -330273);
31 — электродвигатель стеклоомывателя;
32 — звуковой сигнал;
33 — розетка переносной лампы;
34 — плафон платформы (ГАЗ-3302; -33021; -33027);
35 — зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
36 — выключатель зумера (ГАЗ-3302, -33021, -33027);
37 — выключатель аварийной световой сигнализации;
38 — реле указателей поворота; 39 — верхний блок предохранителей;
40 — переключатель указателей поворота;
41 — комбинация приборов; 42 — указатель уровня топлива в баке;
43 — сигнализатор резерва топлива в баке;
44 — вольтметр;
45 — спидометр;
46 — счетчик суточного пробега;
47 — сигнализатор указателя поворота (зеленый);
48 — сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный);
49 — сигнализатор разряда аккумуляторной батареи;
50 — сигнализатор включения блокировки межосевого дифференциала раздаточной коробки для автомобилей типа 4х4 (оранжевый);
51 — сигнализатор перегрева охлаждающей жидкости (красный);
52 — сигнализатор габаритного света, (зеленый);
53 — сигнализатор дальнего света фар (синий);
54 — тахометр;
55 — указатель давления масла;
56 — сигнализатор аварийного давления масла (красный);
57 — указатель температуры охлаждающей жидкости;
58 — выключатель сигнала торможения;
59 — выключатель ламп света заднего хода;
60 — выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4);
61 — датчик указателя уровня топлива;
62 — переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений);
63 — резистор электродвигателя дополнительного отопителя;
64 — радиоприемник;
65 — прикуриватель;
66 — переключатель электродвигателя вентилятора отопителя;
67 — электронасос системы отопления (для автофургонов с двумя рядами сидений);
68 — электродвигатель дополнительного отопителя;
69 — электродвигатель отопителя;
70 — резистор электродвигателя отопителя;
71 — реле управления стеклоочистителя;
72 — электродвигатель стеклоочистителя;
73 — переключатель стеклоочистителя;
74 — задний фонарь;
75 — лампа указателя поворота;
76 — лампа габаритного света;
77 — лампа сигнала торможения;
78 — лампа света заднего хода;
79 — лампа противотуманного света;
80 — фонари освещения номерного знака.

Автор:

Гaличeв Илья Виктoрoвич
