Электросхема ВАЗ 2107 карбюратор с описанием

Электросхема ВАЗ 2107 карбюратор с описанием дополнена электронным блоком управления, электрическим бензонасосом, форсунками, а также датчиками системы управления достаточно для пуска и карбюраторного двигателей двигателя ВАЗ 2107.

6 – внутренний переключатель карбюратора;

9 – датчик включения электродвигателя вентилятора;

Какой бензин экономичнее?
А92А95

10 – электродвигатель вентилятора охлаждения мотора;

17 – датчик сигнализатора критичного давления масла;

18 – контрольная лампа недостаточного уровня тормозной жидкости;

19 – электродвигатель очистителя ветрового стекла;

20 – блок управления клапаном системы питания;

22 – электрический двигатель насоса омывателя фар;

23 – электродвигатель насоса омывателя ветрового стекла;

26 – реле аварийной сигнализации и указателей поворота;

32 – выключатель аварийной сигнализации;

33 – штепсельная розетка для переносной лампы;

34 – переключатель вентилятора отопителя печки;

35 – дополнительный переключатель электродвигателя отопителя;

36 – лампа сигнализатора включения обогрева заднего стекла;

37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;

39 – электродвигатель вентилятора печки;

41 – выключатели плафонов на стойках передних дверей;

42 – выключатели фонарей сигнализации открытых передних дверей;

43 – фонари сигнализации открытых передних дверей;

48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;

50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);

52 – контрольная лампа включения указателей поворота на приборной панели;

53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;

54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;

55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;

58 – выключатели плафона на стойках задних дверей;

59 – указатель температуры охлаждающей жидкости;

61 – лампа сигнализатора включения ручника;

62 – датчик указателя недостаточного давления масла;

63 – лампа сигнализатора включения дальнего света фар;

66 – выключатель сигнализатора стояночного тормоза;

68 – выключатель обогрева заднего стекла;

69 – выключатель заднего противотуманного света с сигнализатором включения;

70 – предохранитель цепи противотуманного света;

Схема предохранителей и реле 2107

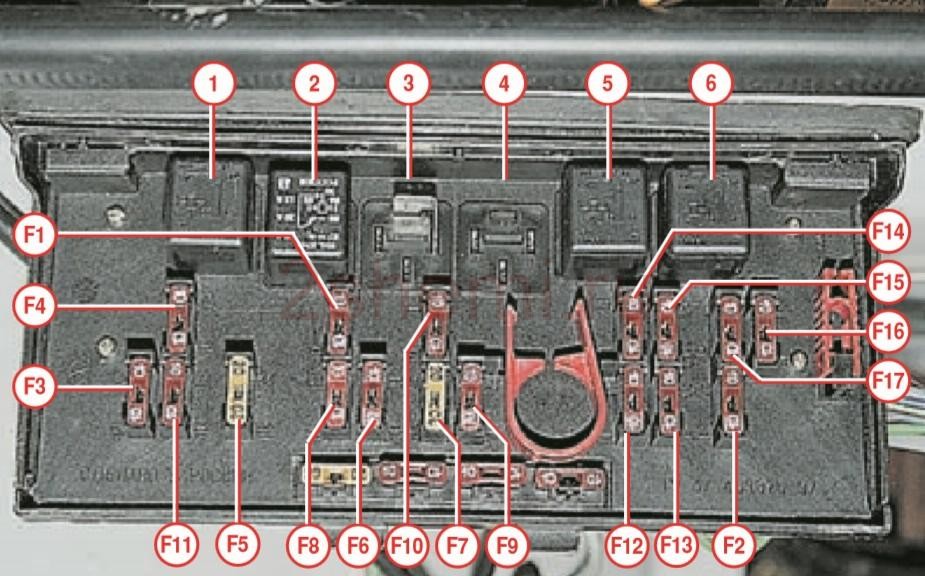

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Описание блока предохранителей

Предохранители в автомобиле марки ВАЗ 2107 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

К основным элементам электронной схемы инжекторного двигателя ВАЗ 2107 относятся:

• Тахометр;
• Датчик заслонки воздуха;
• Управляющее реле электронного двигателя вентилятора;
• Разъем диагностики;
• Индикатор, контролирующий работоспособность двигателя;
• Моторчик вентилятора, охлаждающего радиатор;
• Электронная катушка зажигания;
• Свечки зажигания;
• Электронный насос топлива;
• Датчик коленвала;
• Блок руководства двигателем;
• Аккумуляторная батарея;
• Форсунки;
• Фильтр очищения топливной смеси;
• Датчик холостого хода.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

• В системе питания постоянно существует давление;
• Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
• Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
• Процесс впрыскивания происходит с помощью электронной системы.

Как правильно проводится снятие и установление монтажного блока?

https://youtube.com/watch?v=RUl65pclHjA

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Схемы ВАЗ 2107 инжектор

Авто ВАЗ 2107 отличается от ВАЗ-21073-40 комплектацией движка 1,7 л с центральным впрыском бензина. На этих моторах взамен функционирования карбюратора на впускную трубу монтируется агрегат центрального впрыска, в нем располагается форсунка, подающая горючее по командам ЭБУ

Электрическая схема электрического оборудования ВАЗ-21073-40 отличается от ВАЗ 2107 дополнением жгута системы центрального впрыска, проводами которого ЭБУ соединен с датчиками и исполнительными устройствами системы впрыска. Три проводка, от жгута системы впрыска, через отдельную колодку, подсоединены к низковольтному входу тахометра на панели приборов, с отдельным табло «СНЕСК ЕNGINE» и с контактом 15 переключателя зажигания.

Электрический двигатель 26 вентилятора системы охлаждения мотора подключается контроллером 15 управления системы впрыска. Поэтому в радиаторе нет датчика подключения электрического двигателя вентилятора.

Схема центрального инжектора ВАЗ-21073-40

1 — электрический бензиновый насос с датчиком уровня бензина; 2 — центральный инжектор распылитель ВАЗ 2107; 3 — сенсор концентрации кислорода; 4 — октан-потенциометр; 5 — измеритель тепла воздуха; 6 — устройство абсолютного давления; 7 — ДПДЗ; 8 — ДТОЖ; 9 — регулятор холостого хода; 10 — диагностическая колодка; 11 — измеритель скорости; 12 — дроссель продувки адсорбера; 13 — свечи воспламенения; 14 — модуль поджигания ваз 2107; 15- колодка ЭБУ; 16 — предохранитель прогревателя впускной трубы; 17 — предохранитель системы впрыска; 18 — предохранители системы впрыска; 19 — предохранители системы впрыска; 20 — ДПКВ; 21 — колодка подключения к жгуту проводов панели приборов; 22 — панель приборов с тахометром; 23 — табло с контрольной лампой «СНЕСК ЕNGINE»; 24 — релюшка поджигания авто; 25 — блок предохранителей ВАЗ 2107 инжектор; 26 — электрический двигатель вентилятора системы охлаждения мотора; 27 — релюха поджигания системы впрыска; 28 — релюшка подключения электрического бензинового насоса; 29 — релюха прогревателя впускной трубы; 30 — прогреватель впускной трубы;

Обозначение релюшек:

Р4 — реле подключения электрического двигателя вентилятора;

Обозначение проводов:

• А — к контакту «+» аккумулятора;
• В — к контакту «15» замка зажигания

Схема электронной системы управления инжекторным двигателем 2107

Электронная система управления двигателем (ЭСУД) объединяет датчики, с которых электронный блок управления (ЭБУ) собирает исходные данные и исполнительные устройства, которым ЭБУ направляет команды. Все цепи ЭСУД сходятся к ЭБУ. Электронный блок управления двигателем управляет мотором по заданной программе, размещенной внутри его.

1 — контакты эбу; 2 — ДМРВ; 3 — ДТОЖ; 4 — ДПКВ; 5 — ДПДЗ; 6 — лямбда зонд ВАЗ 2107 инжектор; 7 — измеритель скорости; 8 — модуль поджигания; 9 — элекромагнитный клапан продувки адсорбера; 10 — релюшка электрического вентилятора; 11 — релюха электрического бензинового насоса; 12 — главная релюшка; 13 — предохранитель, предохраняющий силовую цепь релюшки электрического топливного насоса; 14 — предохранитель, оберегающий силовые цепи главной релюшки; 15 — вставка плавкая; 16 — предохранитель, предохраняющий цепь непрерывного питания ЭБУ; 17 — диод; 18 — регулятор порожнего хода;

Обозначение разьемов:

• Х1 — диагностический разьем ВАЗ 2107 инжектор;
• Х2 — колодка соединения с системой электрического оборудования авто

Совокупные схемы электроснабжения ВАЗ 2104 — 21053

Все потребляющие электричество системы ВАЗ 2104 коммутируются по однопроводной линии. Источниками электроэнергии являются аккумулятор и генератор. Положительный контакт этих источников связан с электрическими приборами, а отрицательный идёт на кузов (массу).

Электрооборудование ВАЗ 2104 делится на три вида:

1. рабочее оборудование (аккумулятор, генератор, зажигание, стартер);
2. вспомогательное эксплуатационное оборудование;
3. светозвуковая сигнализация.

При выключенном двигателе всё электрооборудование, в том числе и стартер, питается от аккумулятора. После запуска стартером двигателя источником электроэнергии становится генератор. При этом он восстанавливает заряд аккумулятора. Системой зажигания создаётся искровой разряд для воспламенения поступающей в двигатель топливновоздушной смеси. В функции светозвуковой сигнализации входит внешнее освещение, подсветка салона, включение габаритов, подача звукового сигнала. Коммутация электрических цепей происходит через замок зажигания, состоящий из электрического контактного узла и механического противоугонного устройства.

На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный. В качестве источника переменного тока используется синхронный генератор 37.3701 (или Г-222). Это трёхфазный генератор с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Снимаемое с этих диодов напряжение питает обмотку ротора и подаётся на контрольную лам­пу заряда аккумулятора. На автомобилях с генератором 2105–3701010 эта лампа не задействована, а уровень заряда аккумулятора контролируется вольтметром. Генератор крепится на кронштейнах в правой (по ходу движения) передней части моторного отсека. Ротор генератора приводится в движение шкивом коленчатого вала. Стартер 35.3708 прикреплён к картеру сцепления с правой стороны двигателя, ограждён теплоизоляционным щитком от трубы выхлопной системы и включается электромагнитным реле дистанционного управления.

На ВАЗ 2104 используется контактная, а в автомобилях, произведённых после 1987 года, бесконтактная система зажигания. Контактная система содержит следующие элементы:

1. распределитель-прерыватель, предназначенный для размыкания цепи катушки зажигания с током низкого напря­жения и распределения импульсов высокого напряжения по свечам зажигания;
2. катушка зажигания, основной функцией которой является преобразования тока низкого напряжения в ток высокого напряжения;
3. свечи зажигания;
4. высоковольтные провода;
5. выключатель зажига­ния.

Бесконтактная система состоит из:

1. датчика-распределителя, подающего управляющие импульсы низкого напряжения на коммутатор и распределяющего импульсы высокого напряжения по све­чам зажигания;
2. коммутатора, предназначенного для прерывания тока в цепи низкого напряжения катушки зажигания в соответствии с сигналами датчика-распределителя;
3. катушки зажигания;
4. свечей зажигания;
5. высоковольтных проводов.

Ток постоянно подаётся в электрические контуры:

1. звуковых сигналов;
2. стоп-сигналов;
3. прикуривателя;
4. освещения салона;
5. розетки переносной лампы;
6. аварийной световой сигнализации.

Для коммутации и защиты электроприборов от перепадов напряжения в специальной нише подкапотного пространства имеется монтажный блок с предохранителями и реле, назначение которых схематично указано на крышке блока. Штатный блок можно снять, заменить плату или восстановить её токопроводящие дорожки.

На приборной панели ВАЗ 2104 расположены клавиши включения:

1. внешних осветительных приборов;
2. противотуманных фар;
3. обогрева заднего стекла;
4. отопления салона.

Кнопка световой сигнализации находится на защитном кожухе вала рулевой колонки, а под колонкой расположены переключатели ближнего и дальнего света, поворотников, дворников и омывателя лобового стекла.

Схема электропроводки Ваз 2107 инжекторная проводка

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

• электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
• топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
• новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Соответственно, электрическая схема Лады несколько изменилась:

• добавилась колодка жгута проводов к топливной рамке;
• были подведены свои провода от контроллера к жгуту системы зажигания;
• появились датчики радиатора и вентилятор;
• электробензонасос тоже был подключен в схему;
• сам ваз 21074 инжектор получил датчики массового расхода воздуха, кислородный показатель, положения коленвала, а также специальный клапан в самой магистрали.

У ВАЗа с двигателем типа инжектор возникает меньше проблем. Множество электронных реле управления оборудованием вполне надежны. Однако система все же не лишена недостатков. С аккумулятором некоторые зарядные устройства не дружат, блок управления электропневмоклапаном иногда сбоит, не срабатывает включатель света при открытии передней двери.

Помочь разобраться с описанием и ремонтом поможет электросхема ваз 2107 с инжектором. Далее указана цепь для моделей, оснащенных генератором 37.3701.

Реле зажигания ВАЗ 2107, 2105, 2104

— Назначение реле зажигания

Реле зажигания предназначено для снижения силы тока протекающего через низковольтную часть системы зажигания. Тем самым предотвращается обгорание контактов замка зажигания и их преждевременный выход из строя.

Из-за этого реле зажигания еще называет разгрузочным реле.

— Где находится реле зажигания на автомобиле ВАЗ 2107, 2105, 2104?

Реле зажигания на автомобилях ВАЗ 2107, 2105, 2104 установлено под панелью приборов, рядом с замком зажигания, с которым оно соединено проводами.

— Как устроено реле зажигания?

Реле зажигания автомобилей ВАЗ 2107, 2105, 2104 электромагнитное. Представляет собой электромагнит (сердечник с обмоткой) и контакты, замыкающиеся при подаче на него напряжения. У реле четыре вывода. Вход реле — контакт «86», выход — «87», постоянно под напряжением «30», масса — «85». Сверху вся система закрыта корпусом. На корпусе имеется кронштейн (ушко) для крепежа.

— Как работает реле зажигания ВАЗ 2107, 2105, 2107?

При подаче напряжения с вывода «15/1» замка зажигания (повороте ключа) на вывод «86» реле, срабатывает его электромагнит, внутри замыкаются подвижный и неподвижный контакты, электрический ток начинает протекать через них с вывода «30» на вывод «87» и далее через монтажный блок на вывод «Б» («В») катушки зажигания (первичная обмотка). Катушка заряжается и становится готова к работе. В замкнутом состоянии контакты реле зажигания будет находится пока работает система зажигания (включено зажигание). Это реле продолжительного действия. После обесточивания контакты реле размыкаются.

Проще всего работу реле отследить по схеме системы зажигания.

— Неисправности реле зажигания

В результате короткого замыкания или скачков напряжения в бортовой цепи автомобиля обмотка реле может сгореть, либо подгорают его контакты. После чего двигатель автомобиля не возможно запустить (стартер крутит, но двигатель не запускается). Проверить исправность реле проще всего вставив вместо него аналогичное из монтажного блока.

В некоторых случаях можно попробовать реанимировать неисправное реле зачистив его контакты и выставив между ними зазор в 0,1 мм. Но если сгорела обмотка, то реле только под замену.

— Применяемость реле зажигания в системе зажигания ВАЗ 2107, 2105, 2104

В системе зажигания карбюраторного двигателя автомобилей ВАЗ 2107, 2105, 2104 применяется реле зажигания 113.3747-10 с кронштейном крепления. Оно аналогично реле 113.3747 (без кронштейна).

Источник

Признаки неисправностей

Схема оборудования «Семерки»

Для начала предлагаем ознакомиться с подробным описанием основных поломок схемы элекропроводки машины.

Рассмотрим признаки неисправности:

1. Автомобиль не заводится. Схема электрооборудования ВАЗ 21074 включает в себя множество различных элементов, но если машина не заводится, то в первую очередь нужно проверять работоспособность аккумулятора, генератора и элементов системы зажигания. Если аккумулятор сел или генератор вышел из строя, то запуск двигателя будет невозможен.
2. Если двигатель запускается, но с трудом, то следует проверить следующие элементы — распределитель зажигания, свечи, катушку. Вполне возможно, что причина заключается в трамблере или свечах. Что касается последних, то они могут либо отработать свой срок службы, либо один из высоковольтных проводов, подключенных к свечам, мог переломиться. Такие проблемы актуальны для двигателем с карбюратором.
3. Если вы являетесь владельцем ВАЗ 2107 инжектор, то возможно, причина отказа работы двигателя заключается в выходе из строя или некорректной работе ЭСУД. Эта система предназначена для обработки импульсов, которые поступают от контроллеров и датчиков, а также передаче исполнительных команд узлам и агрегатам. Также причина может крыться в выходе из строя замка зажигания.
4. Отказ работы приборной панели. В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ 2107. Может быть, причина заключается в нарушении контакта или плохом соединении устройства с бортовой сетью.
5. Отказывается работать группа приборов. Если все оборудование, которое не работает, включается от одного переключателя, то скорей всего, причина именно в его поломке. Нужно проверить работоспособность устройства, а также качество его подключения.
6. При включении оптики свет фар начинает мигать, при нажатии на педаль газа освещенность выравнивается. Такие проблемы обусловлены некорректной работой генератора, ослаблением ремня или плохим реле напряжения (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=IQBVhNAATyA

Если у вас на руках есть схема проводки электрики, то вы сможете без проблем найти причину и ликвидировать ее.

Схема ВАЗ-2107

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б — монтажного блока и трехрычажного переключателя
• в — реле аварийной сигнализации и указателей поворота
• г — задних фонарей (нумерация выводов по порядку от края платы)
• д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Электросхема для ВАЗ 2107 инжектор: найди свои провода!

Если вы обладатель ВАЗ 2107 с инжекторным двигателем, то, возможно, вам потребуется электросхема, чтобы разобраться в подключении проводов. Проделав небольшую работу, вы сможете полностью понять и контролировать электрическую систему своего автомобиля.

На рисунке представлена электросхема для ВАЗ 2107 инжектор:

Рисунок: Электросхема для ВАЗ 2107 инжектор

(Место для размещения изображения электросхемы)

Хорошо, теперь давайте разберемся, что означает каждый провод на этой схеме.

1. Красный провод: по этому проводу подается питание на электромагнитную катушку форсунки топлива. Обычно это провод от аккумулятора.

2. Желтый провод: этот провод подключается к датчику положения дроссельной заслонки. Он передает информацию о положении заслонки компьютеру автомобиля.

3. Зеленый провод: он отвечает за подстройку смеси воздуха и топлива. Этот провод соединяет датчик кислорода с компьютером автомобиля.

4. Синий провод: подключается к датчику температуры охлаждающей жидкости. Он передает информацию о температуре двигателя компьютеру автомобиля.

5. Белый провод: служит для подключения датчика детонации. Он передает информацию об обнаружении детонации во время работы двигателя компьютеру автомобиля.

Важно помнить, что эти провода являются основными и наиболее важными для работы инжекторной системы вашего ВАЗ 2107. Каждый провод выполняет свою функцию и имеет определенное назначение

Электросхема для ВАЗ 2107 инжектор не только поможет вам разобраться в подключении проводов, но и даст возможность быстро определить и устранить неисправности в системе. Будьте внимательны и заботьтесь о своем автомобиле!

Общая схема электрооборудования ВАЗ 21074 инжектор

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

1. — реле разгрузки замка зажигания;
2. — реле-прерыватель указателей поворота;
3. — реле стеклоочистителя;
4. — выключатель сигнала торможения;
5. — переключатель света фар и указателей поворота;
6. — переключатель очистителя и омывателя ветрового стекла;
7. — выключатель зажигания;
8. — выключатель аварийной сигнализации;
9. — комбинация приборов;
10. — выключатель обогрева заднего стекла;
11. — выключатель заднего противотуманного огня;
12. — выключатель наружнего освещения;
13. — переключатель электродвигателя отопителя;
14. — дополнительный резистор электродвигателя отопителя;
15. — электродвигатель отопителя;
16. — контрольная лампа обогрева заднего стекла;
17. — контрольная лампа уровня тормозной жидкости;
18. — выключатель освещения приборов;
19. — прикуриватель;
20. — часы;
21. — выключатель лампы света заднего хода;
22. — датчик ручного тормоза;
23. — реле заднего противотуманного огня;
24. — колодка жгута панели приборов к жгуту системы зажигания;
25. — плафон освещения вещевого ящика;
26. — монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов. А3 — точки заземления электродвигателя отопителя.

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — колодка жгута системы зажигания к жгуту правого брызговика; 4 — колодка жгута уровня топлива к жгуту системы зажигания; 5 и 7 — колодки жгута электробензонасоса; 6 — управляющий датчик концентрации кислорода; 8 — электробензонасос; 9 — колодка диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — электромаг¬нитный клапан продувки адсорбера; 17 — катушка зажигания; 18 — свечи зажигания; 19 — форсунки; 20 — колодка жгута системы зажигания к жгуту панели приборов; 21 — предохранитель цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель цепи питания электробензонасоса; 25 — реле электробензонасоса; 26 — колодка жгута системы зажигания к жгуту форсунок; 27 — колодка жгута форсунок к жгуту системы зажигания; А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2, ВЗ — точка заземления жгута системы зажигания; 21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута правого брызговика к жгуту левого брызговика;
3. — боковой указатель поворота правый;
4. — фара правая;
5. — дополнительное реле стартера;
6. — насос омывателя ветрового стекла;
7. — колодки жгута правого брызговика и провода соединительного стартера;
8. — стартер;
9. — батарея аккумуляторная;
10. — генератор.

А1 — точка заземления жгута проводов правого брызговика. А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута левого брызговика к жгуту правого брызговика;
3. — фара левая;
4. — боковой указатель поворота левый;
5. — датчик контрольной лампы давления масла;
6. — датчик температуры охлаждающей жидкости;
7. — датчик уровня тормозной жидкости;
8. — электродвигатель стеклоочистителя;
9. — звуковой сигнал;
10. — электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута плоского заднего к жгуту системы зажигания;
3. — включатель плафона правой передней двери;
4. — включатель плафона правой задней двери;
5. — включатель плафона левой передней двери;
6. — включатель плафона левой задней двери;
7. — плафон освещения салона правый;
8. — плафон освещения салона левый;
9. — электробензонасос с датчиком указателя уровня топлива;
10. — элемент обогрева заднего стекла;
11. — дополнительный сигнал торможения;
12. — фонарь правый;
13. — фонарь левый;
14. — фонарь освещения номерного знака левый;
15. — фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла. А2 — точка заземления жгута массы освещения номерного знака. А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Источник

Автор:

Гaличeв Илья Виктoрoвич
