Руководство по снятию панели приборов на газель бизнес и описание значков

схема щитка и комбинация приборов нового образца

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

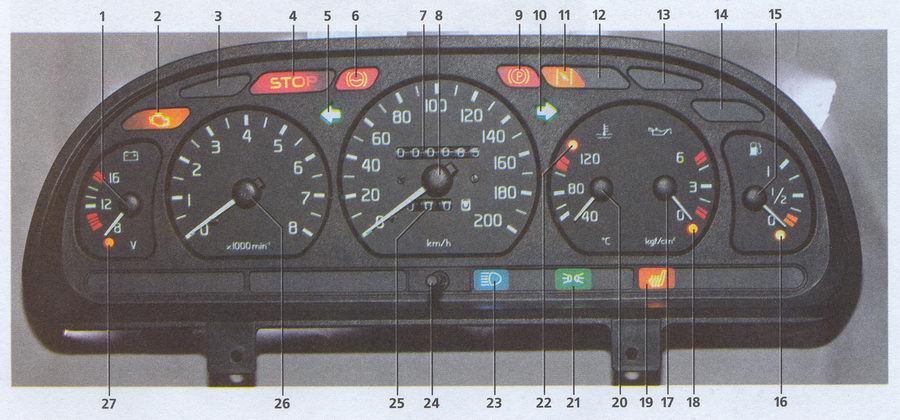

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый указатель поворота.
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. Подогрев сидений.
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео – NONAvto).

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

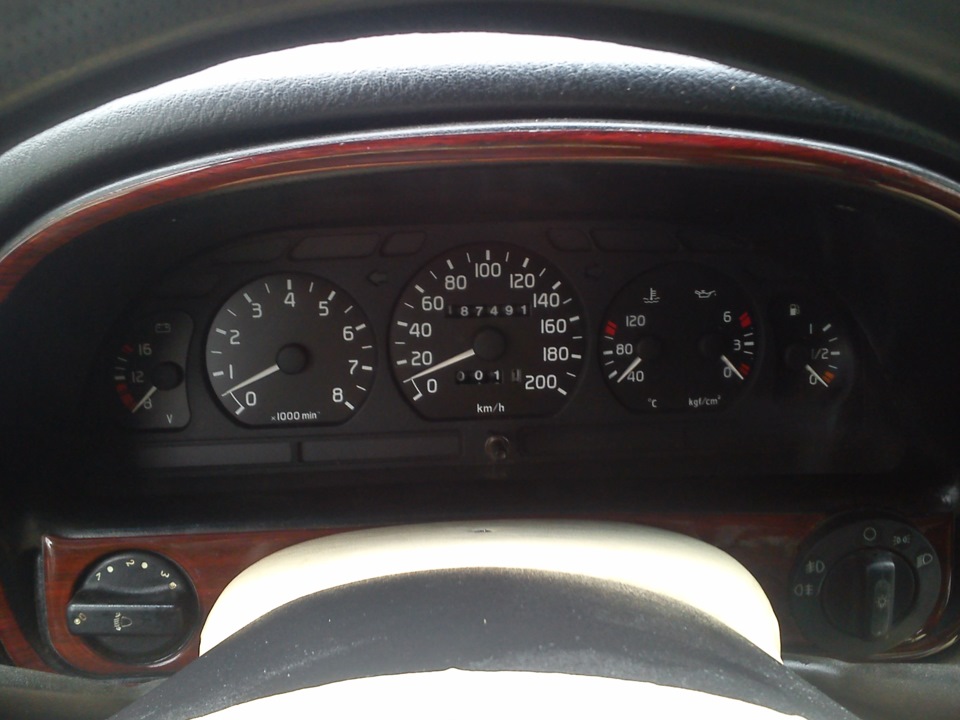

Фотогалерея «Панель и щиток»

Видео «Тюнингованная панель приборов 3110»

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее – тюнингованная версия щитка (автор ролика – Sergey Sedov).

Схема и контакты комбинации приборов Газель

Подключение новой панели

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Знаки критической неисправности Разрядка аккумулятора

Индикатор схематично изображает аккумуляторную батарею с обозначениями «−» и «+»

О чем предупреждает. Горящая или мерцающая лампа означает разрядку автомобильного аккумулятора. Это может случиться со старым аккумулятором, в сильный мороз или если в машине забыли выключить какой-то потребитель энергии. При этом автомобиль может даже запуститься: если удалось, не глушите двигатель и постарайтесь подольше поездить. Автомобильный генератор за это время зарядит разрядившийся аккумулятор.

Если этого не сделать, в следующий раз автомобиль уже не сможет завестись самостоятельно: потребуется «прикурить» аккумулятор от другой машины либо снять аккумулятор, чтобы зарядить его специальным устройством.

Если лампочка загорается в движении — проблема в генераторе, который перестал заряжать аккумулятор и снабжать автомобиль электроэнергией. Есть много вариантов развития событий, все зависит от конкретной модели автомобиля. Вот что это может быть:

1. Вышел из строя генератор — если вы заглянули под капот, а все ремни на месте.
2. Оборвался ремень генератора. В самом безобидном случае он просто слетит, в сервисе его заменят и ничего страшного не произойдет. Но нередко бывает намного хуже: части ремня могут попасть куда угодно и нанести машине серьезный ущерб.
3. Соскочил поликлиновой ремень — в принципе это такой же ремень, только он гораздо длиннее и от него зависит работа навесного оборудования двигателя. Мотор работает, машина едет, автомат переключает скорости. Но не работает генератор, насос гидроусилителя руля, компрессор кондиционера и, главное, помпа. Иными словами, аккумулятор не заряжается, руль крутить тяжелее, чем на старых жигулях, кондиционер не холодит. Но самое страшное — не работает охлаждение двигателя. Лучше остановиться и вызвать эвакуатор, даже если до сервиса полтора километра.

Это тема для отдельной статьи, поэтому пока что совет: меняйте такие ремни своевременно, то есть в строгом соответствии с рекомендациями автопроизводителя. Если красная лампа загорается в движении — останавливайтесь и вызывайте эвакуатор.

Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

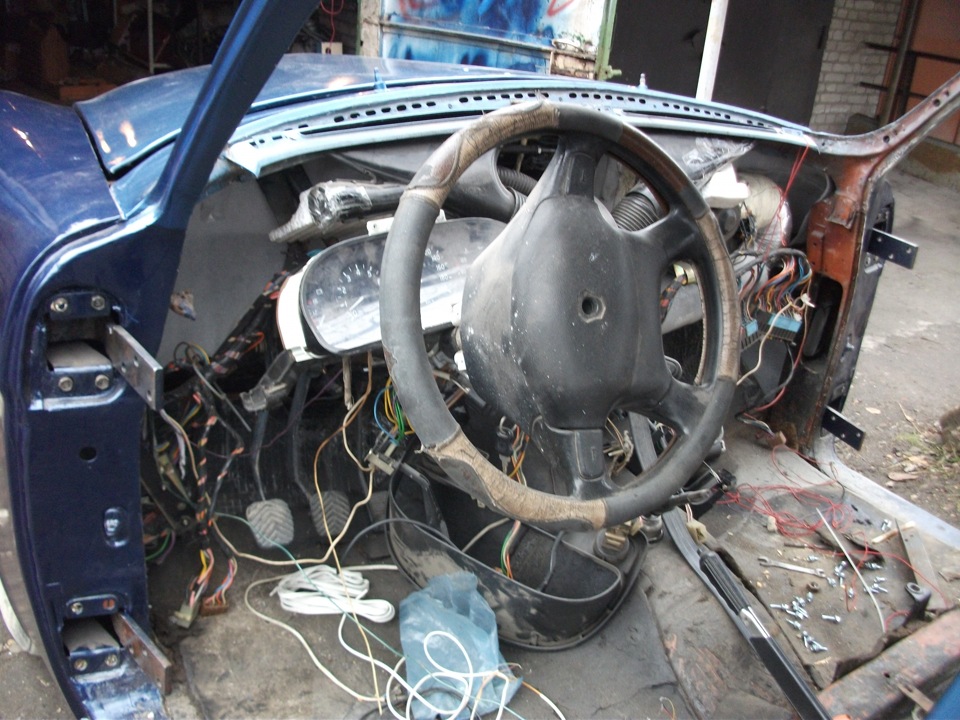

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

Полная расшифровка указателей приборки машины класса Евро-5.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

Как снять торпеду на газель старого образца || Как снять торпеду на газель старого образца

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели что остается сделать нашему клиенту приборы и индикаторы расположены на небольшом участке торпеды.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры тосола. Дополнительно, на приборке размещаются циферблаты зарядки батареи аккумуляторной, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

ГАЗ-3302, -2705 — Газели наиболее раннего выпуска комплектовались двигателями Заволжского моторного завода мощностью 100 л.с. и Ульяновского завода, соответственно 90 л.с. Электропроводка этих моделей частично отличается от моделей с инжекторными двигателями в той части где осуществляется описание систем зажигания и дополнительными участками схем контролирующих датчиков.

Отопление и вентиляция автофургона ГАЗ-2705

Отопление кабины обеспечивается воздухом, подогретым в радиаторе отопителя 19 (рис. 10.22 ). Наружный воздух проходит через решетку между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды.

Затем воздух из короба 10 (см. рис. 10.23 ) воздухозаборника попадает в кожух отопителя и в зависимости от расположения заслонок подмешивания поступает или через радиатор отопителя или напрямую в распределители потоков воздуха левый 5 и правый 9 (см. рис. 10.24 ).

Перейти  Образец договора купли-продажи автотранспортного средства

Отопительно-вентиляционная установка (ОВУ) состоит из корпуса отопителя 11 (pиc. 10.22 ), включающего в себя кожух 4 (см. рис. 10.24 ) и крышку 1 кожуха, соединенных через прокладку 6 скобами 7, распределителей потока воздуха левого 5 и правого 9, крепящихся к кожуху и крышке кожуха отопителя винтами 8, радиатора 19 (см. рис. 10.

22 ), крышки радиатора 21, электровентилятора 16, крышки вентилятора 12, заслонок подмешивания наружного воздуха, заслонок распределения потоков воздуха и заслонок вентиляции, расположенных внутри корпуса ОВУ и управляемых рейками 8 и 9 защитного кожуха 10, исключающего повреждение реек при монтаже.

На крышке кожуха ОВУ установлен добавочный резистор 8 (см. рис. 10.23 ), обеспечивающий три скорости вращения электровентилятора.

Крепление отопителя производится на кронштейне через резиновые втулки 11 двумя болтами 9 к стенке моторного отсека и болтом 3 (см. рис. 10.24 ) через резиновую втулку к поперечине 19 (см. рис. 10.23 ) кронштейна крепления ОВУ.

Кран отопителя приводится в действие микроэлектродвигателем через механический редуктор; кран имеет два положения — полностью открыт или полностью закрыт.

ОВУ подсоединена к каналам распределения воздуха, выполненным в панели приборов через воздуховоды 6 и 7 (см. рис. 10.23 ).

I taped laser pointer to my cats head. He was chasing it for over an hour. Here is a little taste. No cat was harmed during making of this video.

Снимаем панель с газели.2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Знаки на приборной панели ГАЗель Некст

Автор:

Гaличeв Илья Виктoрoвич
