Lada priora / ваз 2170 альбом принципиальных электросхем

Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170

От переднего электрожгута подается ток на те электроприборы, которые размещены в передней подкапотной части авто, такие как комплекс световой техники, звуковое устройство, подключения генератора и стартера, мотор электроомывателя, вентилятора системы охлаждения и т.д. Жгут соединен штекерами-гнездами 18,19,20 с пучком проводов приборов панели, штекером 37 к клеммной колодке заднего жгута.

Переднему электрожгуту цепи проводов соответствует заводской номер 2170-3724010;

Электрожгут цепи проводов аккумулятора с корпусом под номером 2170-3724080;

Электрожгут идущий от аккумулятора к стартеру обозначен номером 2170- 3724070.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

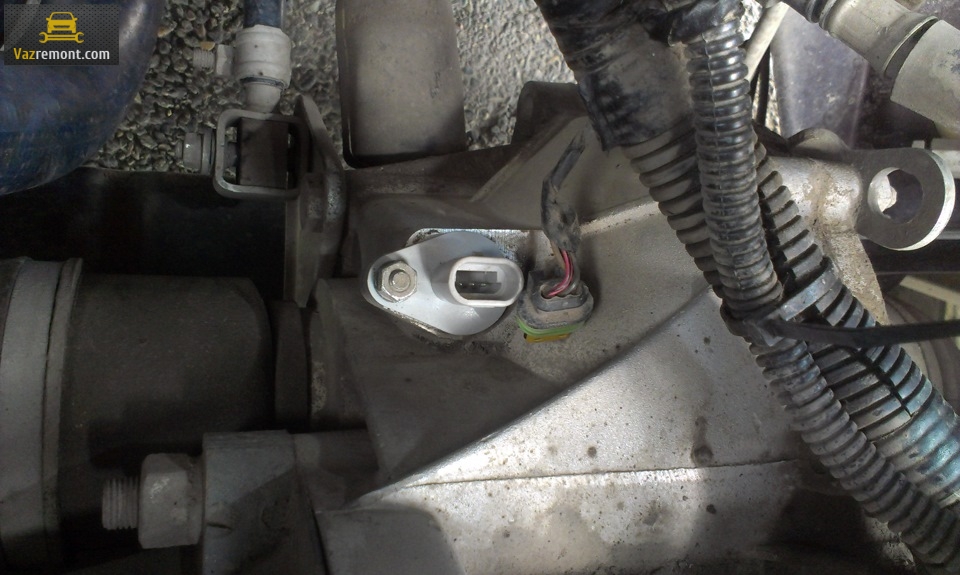

Датчик скорости автомобиля (ДСА) устанавливается на коробке передач и предназначен для передачи импульсных сигналов на контроллер (электронный блок управления) для отображения скорости на спидометре. Процесс снятия и установки датчика скорости на автомобилях Лада Калина, Лада Приора и Лада Гранта выполняется аналогичным образом.

Потребуется: ключ «на 6» и крестовая отвертка.

Взаимозаменяемость датчиков: существует несколько видов ДСА, которые различаются по каталожным номерам. Датчики 1118-3843010 и 2170-3843010 не взаимозаменяемы. Для полной уверенности следует покупать ДСА такой же маркировки, как и старый датчик.

Порядок действий:

1. Отвернуть винт на хомуте гофры.
2. Убрать гофру воздушного фильтра в сторону.
3. Отжать фиксатор крепления разъема и откинуть колодку с проводами в сторону.
4. Отвернуть гайку и снять датчик скорости.

Установка осуществляется в обратной последовательности, предварительно очистив разъем от грязи. Также процесс замены показан на видео:

Напомним, чаще всего датчик скорости меняется в случае, когда не работает спидометр.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

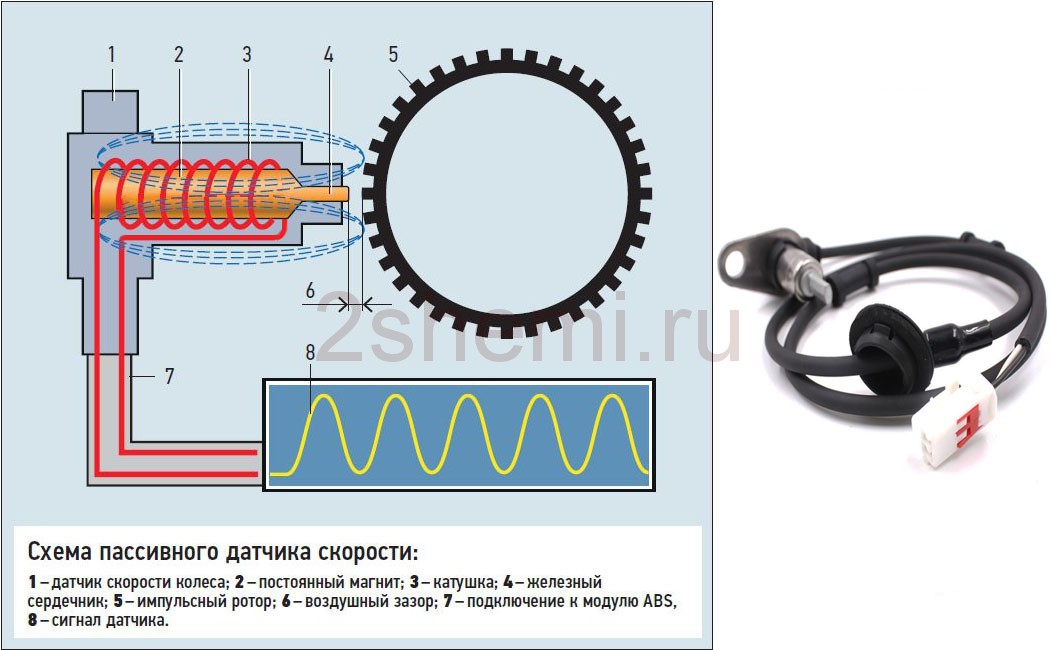

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Блок управления электропакетом: электрооборудование автомобиля — под контролем

8 Марта 2018

В современных автомобилях все электрическое оборудование объединяется в единую систему, которая называется электропакетом. Управление электропакетом возлагается на специальные электронные блоки — все о данных приборах, их конструкции и функционале, а также о верном выборе и замене читайте в статье.

Что такое блок управления электропакетом?

Блок управления электропакетом (контроллер электропакета, блок комфорта, центральный блок кузовной электроники) — компонент электрической системы транспортного средства; электронное устройство на основе микропроцессоров/микроконтроллеров, выступающее в качестве центрального блока управления вспомогательными системами и электронными компонентами автомобиля с целью повышения его комфорта и безопасности.

В современных легковых и многих грузовых автомобилях различное электрооборудование — стеклоподъемники, наружное и внутреннее освещение и световая сигнализация, замки дверей, привод зеркал заднего вида и другое — собрано в единую систему, которая называется электропакетом (ЭП). Функции контроля и управления ЭП возлагаются на центральный блок управления (контроллер). Применение блока управления электропакетом позволяет реализовывать различные схемы управления автомобильным электрооборудованием:

• Ручное управление с помощью соответствующих переключателей на приборной панели, дверях, подрулевом переключателе и т.д.;
• Дистанционное управление электрооборудованием с помощью автосигнализации или телематической системы;
• Автоматическое управление некоторыми элементами в соответствии с состоянием автомобиля, контроллера двигателя и бортового компьютера;
• Автоматическое управление основным элементами, обеспечивающими безопасность автомобиля (центральный замок, окна, свет), при изменении статуса автосигнализации и/или иммобилайзера.

Таким образом, блок управления электропакетом позволяет повысить комфорт и безопасность автомобиля, а также расширить функционал его электросистемы за счет использования преимуществ и возможностей протоколов передачи данных CAN, LIN, K-Line и других.

Неисправность контроллера ЭП может полностью нарушить функционирование электрооборудования транспортного средства, поэтому данный узел необходимо как можно скорее заменить. Чтобы сделать верную покупку нового блока, необходимо разобраться в существующих типах этих устройств, их особенностях и функционале.

Внутреннее устройство блока управления электропакетом

Все современные контроллеры ЭП строятся на основе микропроцессоров или микроконтроллеров, которые берут на себя функции управления цепями электрооборудования. В процессорах заложены алгоритмы управления оборудованием в различных ситуациях — при ручном управлении, в автоматическом режиме и т.д. Непосредственное управление оборудованием осуществляется посредством малогабаритных электромагнитных реле или электронных ключей на основе мощных полевых транзисторов.

Электронные компоненты располагаются на печатной плате, которая устанавливается в пластиковый корпус, соединение с электрооборудованием выполняется с помощью стандартных электрических разъемов. На одном блоке может устанавливаться от одного до трех разъемов, зачастую цепи питания и управления разделены, для подключения к ним используются раздельные разъемы.

Блок управления электропакетом располагается под приборной панелью или под центральной консолью, обычно он устанавливается неподалеку от монтажного блока реле и предохранителей — это сокращает длину кабелей между данными узлами. Монтаж блока осуществляется винтами или с помощью металлического кронштейна.

Типы и функционал блоков управления электропакетом

Используемые в различных транспортных средствах блоки управления электропакетом могут отличаться функционалом и особенностями работы, но в общем случае на них возлагается управление следующим электрооборудованием:

• Стеклоподъемники всех дверей и механизм блокировки стеклоподъемников;
• Привод наружных (боковых) зеркал заднего вида;
• Подогрев наружных зеркал заднего вида;
• Подогрев заднего стекла;
• Подогрев передних сидений;
• Центральный замок;
• Механизм блокировки и замки багажника и капота;
• Указатели поворотов передние и задние;
• Внутрисалонное освещение — лампа на потолке, лампы на центральных стойках, лампы на порогах, освещение багажного отсека;
• Подсветка приборной панели;
• Наружные осветительные приборы — противотуманные фары и задние противотуманные фонари, габаритные огни, огнь заднего хода.

Для чего нужны доводчики стекол

Установка доводчика для стекол

Имеющиеся на Ладе Приоре стеклоподъемники ограничены в своих функциях. Они неудобны тем, что поднимают или опускают стекла только при удержании кнопки режима установки охраны. Это создает некоторые неудобства, когда вы в спешке выключили зажигание, выходите из авто и вдруг вспоминаете, что не закрыли в машине окна.

Снова нужно проделать все процедуры в обратном порядке: вставить ключ в зажигание, нажать кнопки стеклоподъемников. А можно и вовсе забыть, что окна остались открытыми, и тогда в машину могут проникнуть непрошеные гости.

Идеальный вариант — это самостоятельное закрытие окон при постановке на охрану, а также работа стеклоподъемников в автомобиле при выключенном двигателе. В таких случаях и приходит на помощь доводчик стеклоподъемников типа «Мастер v1.10». Стоимость его всего 700 рублей. Следует заметить, что при установке доводчика не нужно снимать обшивку дверей.

Замена датчика скорости на Приоре

Датчик скорости является неотъемлемым элементом топливной системы инжекторных двигателей. Его роль заключается в определении скорости вращения передних колес машины и передачи этой информации на контроллер. Он, в свою очередь, обрабатывает полученные данные, и на их основании регулирует качество, и количество топливной смеси, подаваемой в камеры сгорания.

В автомобилях Лада Приора датчик скорости имеет электронную конструкцию, представляющую собой пластиковый корпус цилиндрической формы со встроенным чувствительным элементом.

Датчик устанавливается в верхней части коробки переключения передач немного правее от выпускного коллектора.

Основные неисправности

Признаками неисправного датчика являются:

• отсутствие или искажение показателей спидометра и одометра;
• появление ошибок 0500 или 0501 на панели приборов;
• нарушение динамики автомобиля, снижение мощности;
• нестабильная работа двигателя на холостом ходу;
• увеличенный расход топлива.

К неисправностям датчика скорости относятся:

• отсутствие контакта в разъеме;
• обрыв провода датчика;
• загрязнение чувствительного элемента;
• механические повреждения.

Когда нужно менять датчик

Проверьте целостность проводки датчика, а также состояние контактов в разъеме. При необходимости почистите их. Если это не помогло, датчик подлежит замене.

Ремонтировать его никакого смысла нет. Стоит он недорого, да и сама процедура замены достаточно проста. Откладывать ее ни в коем случае нельзя. Без датчика скорости двигатель автомобиля работает в аварийном режиме, усиленно расходуя свой ресурс. Кроме того, неправильный расчет пропорций и количества топливной смеси электронным блоком управления существенно завышает расход бензина. Ездить на автомобиле с неисправным датчиком скорости крайне не рекомендуется.

Цена датчика и работ по его замене

Стоимость датчика скорости в зависимости от производителя может колебаться в пределах 350-650 рублей, а работа по его замене на станции технического обслуживания – 200-300 рублей.

Каталожный номер штатного датчика для Лада Приора – 21700-3843010.

Замена

Необходимые инструменты:

• торцевой ключ на 10;
• отвертка с плоской битой;
• отвертка с крестовой битой.

Порядок работ

1. Установите автомобиль на ровной поверхности.
2. Поднимите капот, отключите провод «–» от аккумулятора.
3. Крестовой отверткой ослабьте хомут крепления гофры к датчику массового расхода воздуха, отсоедините воздуховод, и отодвиньте его в сторону.
4. Отсоедините провода питания на разъеме датчика.
5. Торцевым ключом на 10 отверните гайку на шпильке крепления датчика.
6. Потяните его на себя, если не получается, подденьте плоской отверткой нижнюю часть корпуса датчика, и извлеките его из коробки передач.
7. Установите на его место новый датчик, зафиксируйте его и подключите колодку проводов, предварительно смазав резиновый уплотнитель.
8. Поставьте на место гофру воздуховода и закрепите ее хомутом.
9. Подключите «массу» к аккумулятору.

https://youtube.com/watch?v=7drLW_Qlgj4

Теперь нужно проверить работу датчика в движении. Запустите двигатель и проедьтесь

Обратите внимание на показания спидометра и одометра. Протестируйте автомобиль на ускорение, резко нажав на педаль акселератора

Если все работает в нормальном режиме, неисправность была удачно устранена.

Распиновка щитка / панели приборов Лада Приора, Калина, Гранта, Ларгус

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V – коричневыйСтартер – красныйIGN – синий/чёрный

Приборка:Тахо сигнал – коричневый/красныйРучник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя – синий/чёрныйКонцевик правой передней двери – коричневыйКонцевики задних дверей – серый/красныйКонцевик багажника – жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

3.1. Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Как проверить датчик скорости на исправность: определяем причину, почему не работает спидометр, ЭУР и указатель топлива на Приоре

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

• амортизатор сломался;
• крепление стабилизатора или его подушки ослабилось, произошло механическое повреждение;
• место крепления верхней опоры к кузову расшаталось;
• прокладка опоры стерлась;
• разрушились сайлентблоки;
• растяжки «стаба»;
• шаровой шарнир рычага «гуляет» или скрипит;
• пружина демпфера механически повреждена или растянута;
• буфер хода сжатия уменьшился;
• нарушена балансировка колес.

Также в передней части ходовой встречаются следующие признаки неисправности:

• протекает жидкость из стойки амортизатора;
• амортизатор работает неэффективно;
• амортизаторы пробивает;
• машину ведет вправо или влево при езде прямо;
• шины изнашиваются слишком быстро;
• шины изнашиваются неравномерно.

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.

распиновка, контроллер упраления электропакетом и схема

Практически все современные авто сегодня оснащаются электрическими стеклоподъемниками, позволяющими управлять открытием стекол одним нажатием кнопки. И российские Приоры в этом случае — не исключение. Управляющее устройство, при помощи которого осуществляется поднятие и опускание стекол, а также выполняются многие другие функции, зовется блок комфорта Приора. Подробнее о его устройстве, а также ремонте вы сможете узнать из этой статьи.

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

• уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
• уровень влажности воздуха в салоне должен быть не более 90%;
• параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
• уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Фотогалерея «Схема соединений и обозначение элементов платы контроллера»

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

1. Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.

Видео «Диагностика контроллера управления электропакетом»

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

LADA 2170

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока 6 – выключатель сигнала торможения 7 – комбинация приборов 8 – модуль управления светотехникой 9 – модуль надувной подушки безопасности водителя 10 – выключатель звукового сигнала 11 – колодка диагностики 12 – переключатель режимов бортового компьютера 13 – выключатель зажигания 14, 15 – колодки к блоку управления электроусилителем 16 – контроллер электропакета 17 – переключатель световой сигнализации 18 – переключатель стеклоочистителей 19 – моторедуктор распределения воздушного потока 20 – блок управления отопителя 21 – переключатель электродвигателя отопителя 22 – выключатель обогрева заднего стекла 23 – часы 24, 25 – колодки жгута панели приборов к радиоаппарату 26 – выключатель аварийной сигнализации 27 – плафон освещения вещевого ящика 28 – выключатель освещения вещевого ящика 29 – колодка жгута панели приборов к жгуту системы зажигания 30 – блок управления системы надувных подушек безопасности

Схема соединений переднего жгута проводов

1 – стартер 2 – аккумулятор 3 – генератор 4 – колодки жгута АКБ и стартера и переднего жгута 5 – 7 – колодка переднего жгуту панели приборов 8 – выключатель подкапотной лампы 9 – фара левая 10 – фара правая 11 – датчик уровня тормозной жидкости 12 – датчик температуры воздуха 13 – электродвигатель омывателей 14 – выключатель лампы света заднего хода 15 – электровентилятор двигателя 16 – моторедуктор заслонки отопителя 17 – добавочный резистор 18 – электродвигатель стеклоочистителя 19 – основной блок предохранителей 20 – электродвигатель отопителя 21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер 2 – колодка жгута системы зажигания к жгуту панели приборов 3 – блок предохранителей основной 4 – датчик скорости 5 – датчик неровной дороги 6 – датчик контрольной лампы давления масла 7 – датчик положения дроссельной заслонки 8 – датчик температуры охлаждающей жидкости 9 – датчик указателя температуры охлаждающей жидкости 10 – датчик массового расхода воздуха 11 – регулятор холостого хода 12 – реле бензонасоса 13 – предохранитель цепи питания бензонасоса (15 А) 14 – реле зажигания 15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А) 17 – датчик положения коленчатого вала 18 – датчик кислорода 19 – датчик фаз 20 – датчик детонации 21 – электромагнитный клапан продувки адсорбера 22 – датчик кислорода диагностический 23 – катушка зажигания 24 – свечи зажигания 25 – форсунки 26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания 27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок 29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.
