Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

• Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
• Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
• Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
• Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;

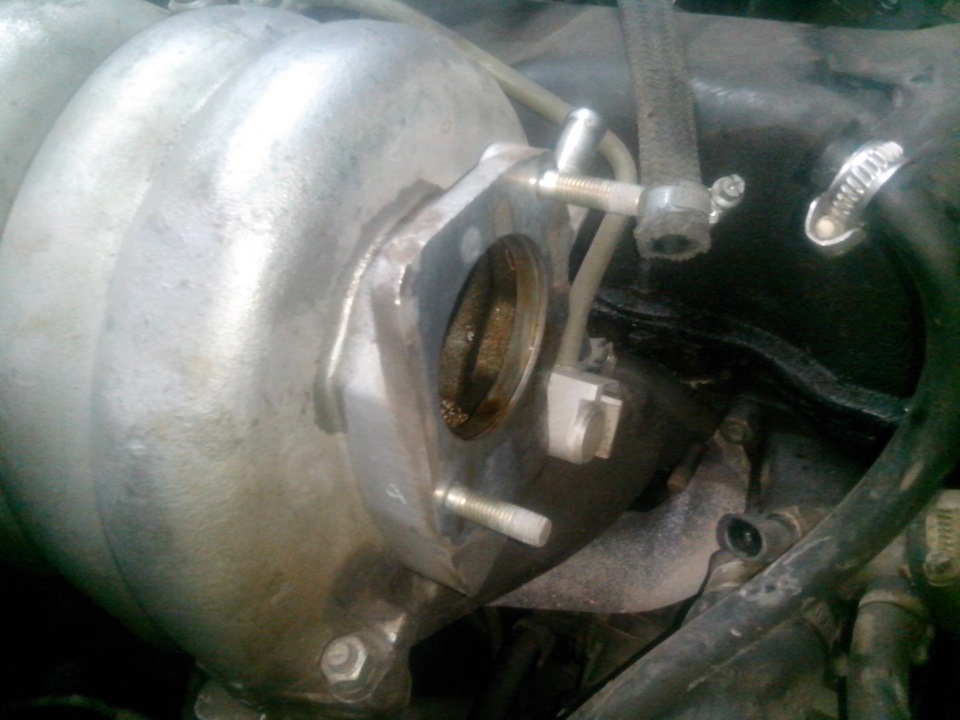

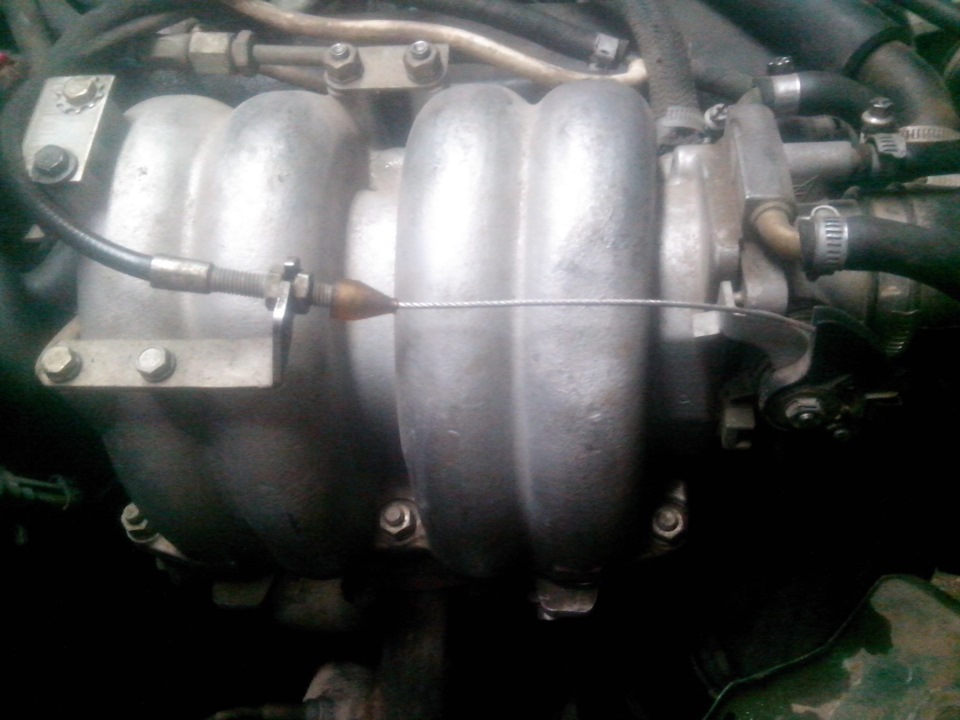

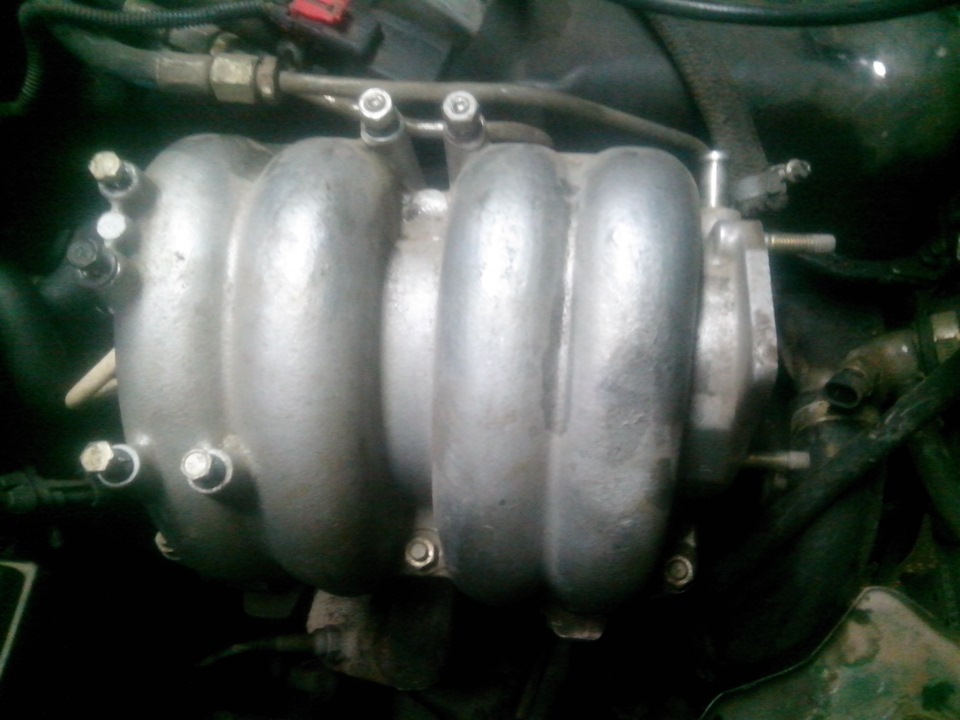

• Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
• Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
• Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;

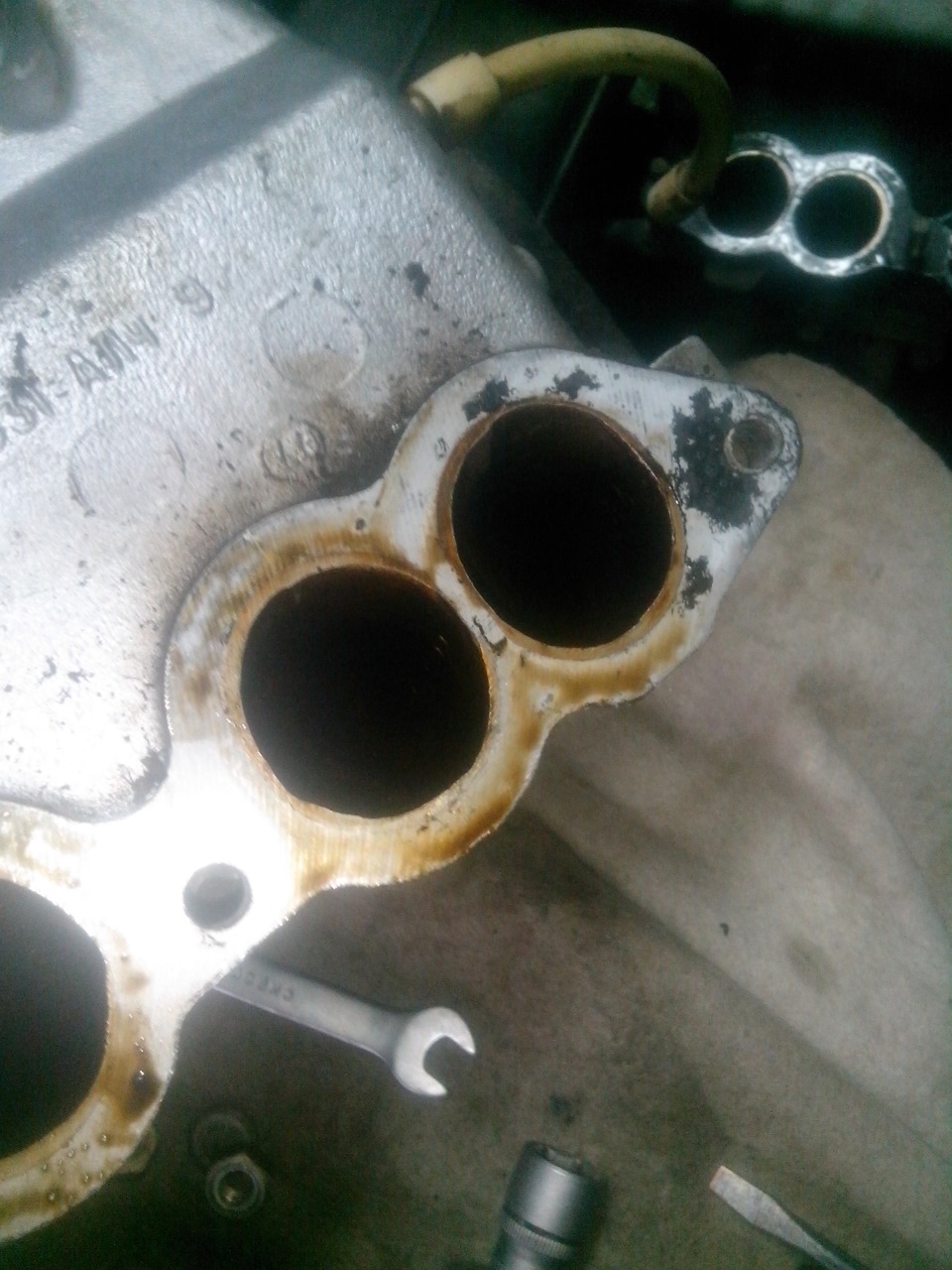

• Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
• Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
• Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
• Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
4. Следующий шаг — это каналы подачи смеси топлива.
5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.

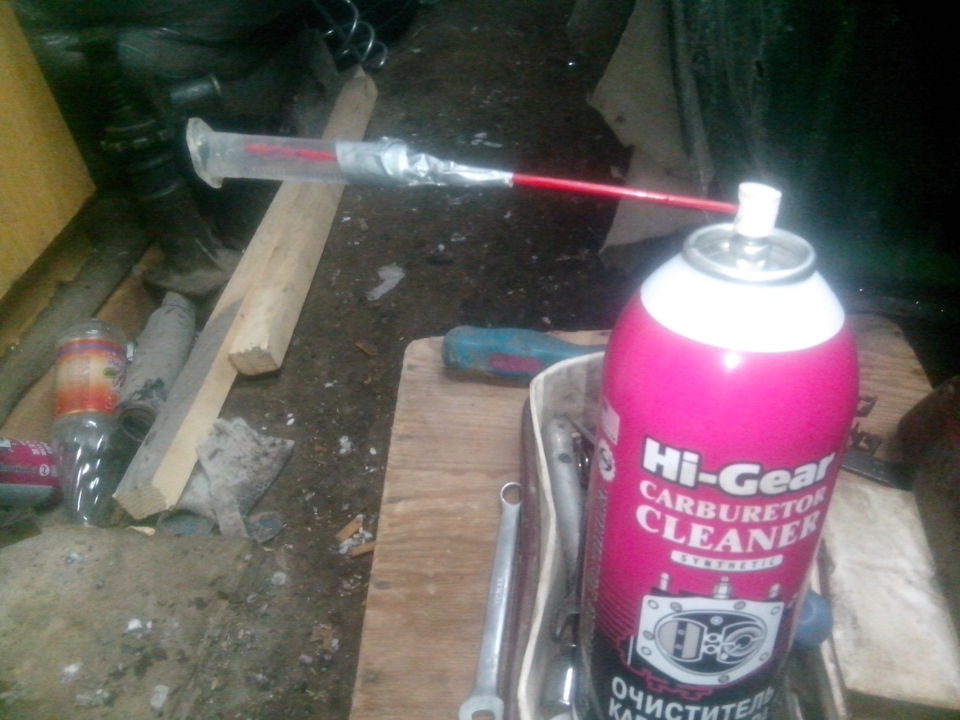

8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

Особенности инжекторных топливных систем

К преимуществам инжекторных топливных систем (ТС) относятся:

• постоянный уровень давления в топливной системе;
• качественное распыление топливной смеси;
• быстрое нагнетание горючей смеси;
• снижение шума при работе мотора;
• полная независимость комплекса от режимов эксплуатации двигателя;
• возможность реализации нескольких впрысков одновременно;
• снижение токсичности выхлопных газов;
• снижение выбросов в окружающую среду твёрдых загрязнений;
• снижение расхода топлива;
• заметный рост производительности.

Устройство и принцип действия инжекторных топливных систем

Основным элементом топливной системы является насос, который создаёт и поддерживает необходимое давление топлива. Встречаются различные конструкции насосов, но принцип их работы одинаков.

Основным элементом топливной системы является бензонасос

Сама ТС состоит из следующих компонентов:

• топливопроводы;
• топливный бак;
• топливные фильтры;
• топливный насос (ТН);
• топливная рампа (ТР);
• форсунки (инжекторы) для каждого цилиндра мотора;
• датчик давления топлива, расположенный на рампе;
• блок управления, регулирующий величину давления и объём топлива для максимально эффективной работы.

Топливная система автомобилей ВАЗ 2114/15 устроена достаточно просто

Корректная работа топливного комплекса позволяет:

• уменьшить температуру охлаждающей жидкости в системе;
• снизить нагрузку на топливный насос;
• значительно сократить выбросы.

Устройство ограничителя давления

Давление топлива в системе может регулироваться двумя способами — механическим и электронным.

Механический ограничитель состоит из специального плунжера с пружиной, установленного в топливной магистрали. При избыточном давлении лишнее топливо через клапан сбрасывается обратно в бак.

Электронный ограничитель — более современное устройство. Электроника позволяет намного быстрее привести давление топлива к рабочим значениям. Это существенно увеличивает эффективность ТС.

Форсунки впрыска

В современном инжекторном двигателе используются форсунки с электромагнитным или электронным управлением. Они работают следующим образом:

1. С топливной рампы топливо под давлением подаётся к инжектору.
2. Топливо поступает в полость, выполняющую функцию распылителя.
3. По команде электронного блока управления (ЭБУ) в инжекторе открывается клапан.
4. Топливо поступает в сопло форсунки.
5. Происходит распыление топлива и его дозированная подача в цилиндр двигателя.

Этот процесс измеряется миллисекундами. Так как работа топливной системы регулируется ЭБУ, при ремонте и замене форсунок следует тщательно соблюдать алгоритм, регламентированный производителем авто.

При замене должны использоваться оригинальные форсунки или аналоги, предусмотренные инструкцией по эксплуатации авто. В противном случае некондиционные форсунки могут привести к выходу из строя других элементов двигателя.

О чем говорит нагар на свечах зажигания?

На первой картинке рабочая свеча с небольшим нагаром. Небольшой нагар на изоляторе и электродах причиной этому могут служить плохие или плохо работающие ПВН (бронепровода), богатая смесь или задержка зажигания

На второй картинке изображена свеча с коричнево-желтым нагаром, иногда встречаются свечи с глянцевым изолятором без нагара как будто отшлифованным. Причиной этому может служить использование топлива с высоким октановым числом, не подходящим для автомобиля.

Если электрод свечи расплавлен или частично деформирован это говорит о преждевременном зажигании. Это приводит к потере мощности двигателя, а так же к быстрому износу двигателя.

Продукция японской фирмы Denso

Форсунка производства японской фирмы Denso

Форсунка denso имеет индивидуальный тридцатиразрядный код. При его помощи можно определить характеристики устройства. Форсунка denso имеет преимущество над конкурентами в виде QR-кода, позволяющего облегчить поиск подходящей модели, путем считывания информации камерой смартфона.

Испытание форсунок показывают их высокое качество. Вывести из строя их могут только абразивные частички, проникающие вместе с топливом через фильтр. Форсунка denso не предназначена для низкосортного горючего, так как выпускается преимущественно для стран с развитыми сетями брендовых заправочных станций. Масла и смолистые вещества уменьшают сечение отверстия, наподобие налета, забивающего душевые форсунки.

Факел распыления

Факелом называется форма дозированной порции топлива, которая впрыскивается в камеру сгорания. Лучшие форсунки способны максимально равномерно распределить топливо внутри цилиндра. Если этого не происходит и горючее оказывается слишком жидки, то происходит его осаживание в камере. Это ухудшает работу двигателя и приводит к его ускоренному износу. К основным характеристикам факела относят:

• дисперсность, показывающая степень распыления;
• форма, обычно напоминающая конус;
• количество топлива, подаваемого в единицу времени.

При наличии двух отверстий в форсунке факелов будет также два. При хорошем подборе системы впрыска, все элементы работают при оптимальной производительности. Двигатель потребляет минимально возможное количество топлива для обеспечения требуемых динамических характеристик.

Статика/Динамика топливных форсунок – Обсуждение

Re: динамика форсунок.

Сообщение Turbodima » 20 июл 2013, 15:21

Re: динамика форсунок.

Сообщение Pasha_Mortis » 05 ноя 2013, 16:33

Re: динамика форсунок.

Сообщение opensuse2008 » 18 ноя 2013, 17:32

Re: динамика форсунок.

Сообщение opensuse2008 » 18 ноя 2013, 17:33

Re: динамика форсунок.

Сообщение Habis » 28 ноя 2013, 14:06

И все же, какой алгоритм подбора динамики самый правильный?

Просто на днях, настраивал ВАЗовский мотор 1600 (низкий блок) 8в (запилены каналы), все в принципе сток, стоит рампа с обраткой и форсунки бош 107. Динамику оставил Вазовскую , статику поставил сначала 2.4, по шдк сильно переливает. Потом поставил 2.55, стало лучше. В итоге остановился на 2.7, смесь почти близкая к заданной

Поправка в районе 1, но проверяя все обратил внимание что по ПЦН не отследить верность статики и динамики

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

1. Отключите аккумулятор от корпуса автомобиля.
2. Отсоедините вакуумную магистраль от регулятора давления топлива.
3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы

Отсоедините электроразъём рейки

Открутите и снимите кронштейн крепления подающей и сливной трубки

Открутите крепления рейки

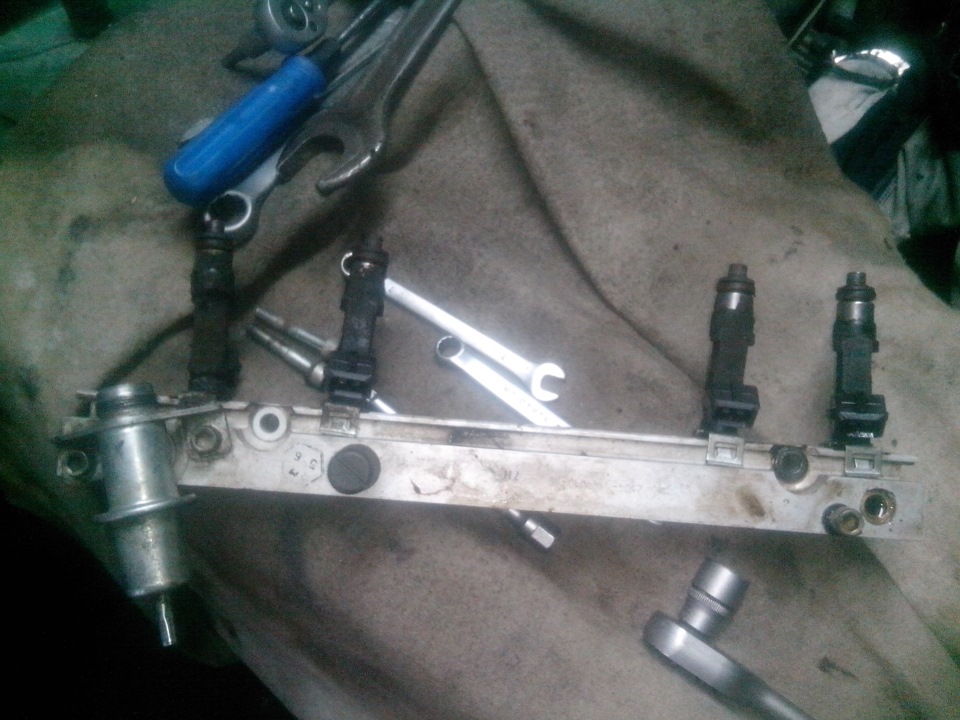

Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку

Владимир Бекренёв

bvy.su

Демонтаж топливной рейки двигателя ВАЗ-2112

1. Отключите аккумуляторную батарею.
2. Снимите защитный щиток двигателя.
3. Отсоедините от свечей высоковольтные провода.
4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

Отсоедините от дроссельного узла шланг вентиляции первого контура картера

Ослабьте крепление, выведите тросик заслонки из кронштейна

Открутите крепления дроссельного узла

Отсоедините от ресивера шланг электропневмоклапана

Отсоедините шланг вакуумного усилителя

Отверните крепления ресивера

Ослабьте хомуты впускного коллектора

Снимите ресивер, закройте отверстия коллектора пробками

Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции

Отверните крепление, снимите направляющую трубку указателя масляного уровня

Отсоедините электрический разъём топливной рейки

Открутите штуцеры, отсоедините шланги подачи и слива топлива

Отверните крепление, снимите кронштейн трубок подачи и слива топлива

Отверните шестигранником винты крепления топливной рейки

Снимите топливную рейку в сборе

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки

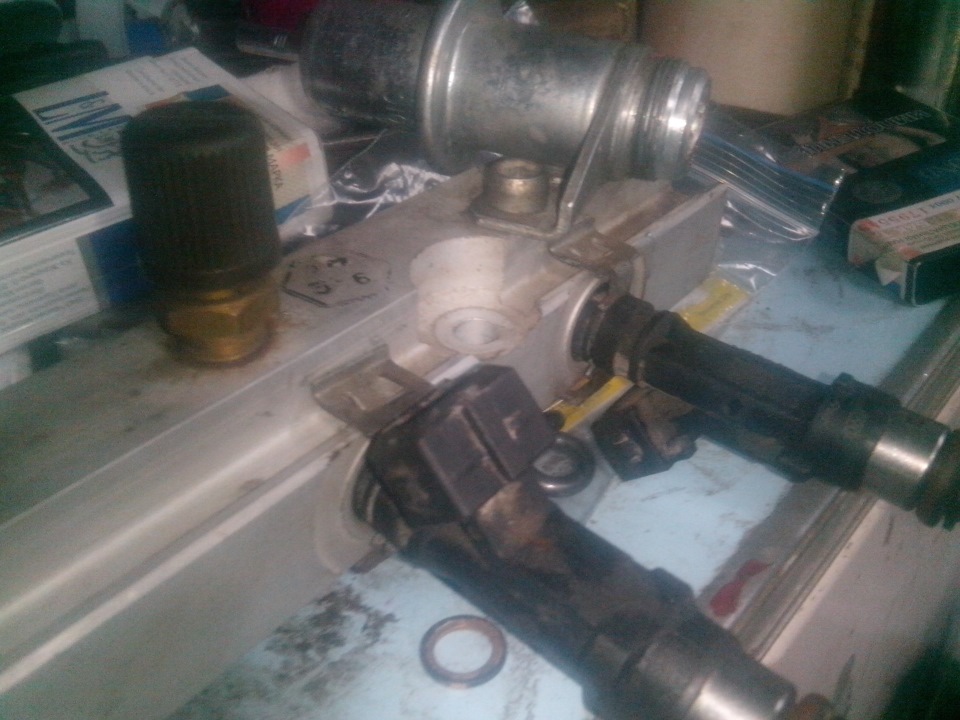

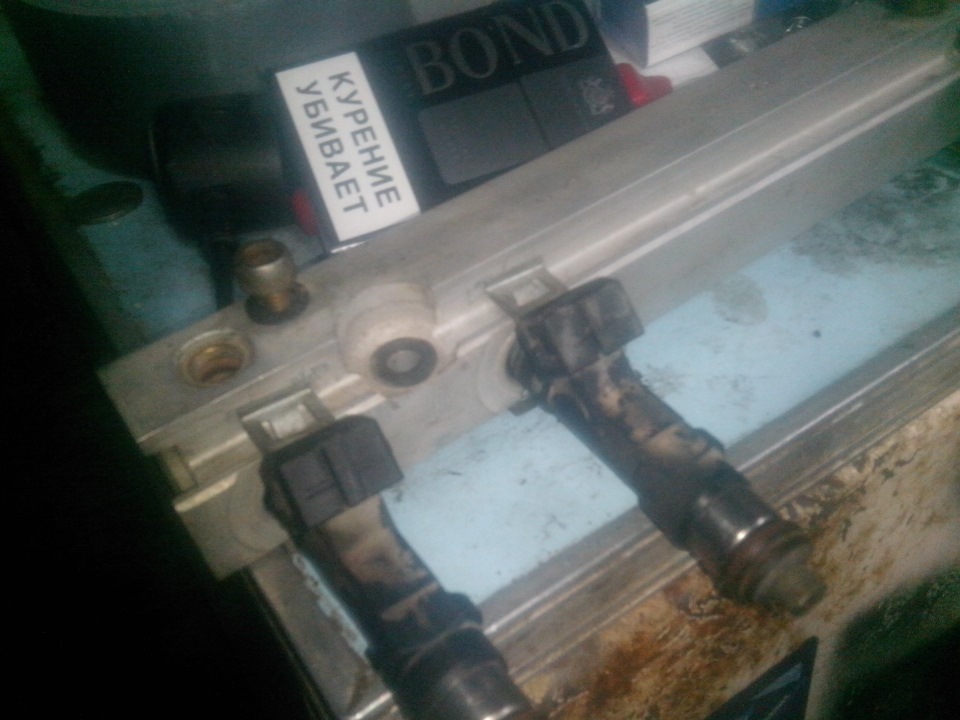

Сдвиньте и снимите фиксатор положения форсунки на топливной рейке

Покачивая, вытащите форсунку. Снимите все форсунки, требующие замены

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

• чистку;
• продувку;
• замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Виды и характеристики форсунок для ВАЗ 21099

Существует несколько видов форсунок, которые могут быть использованы на ВАЗ 21099:

1. Стандартные форсунки: Это базовый вариант форсунок, который поставляется с завода. Они имеют средние характеристики и обеспечивают достаточное сгорание топлива. Однако они не всегда подходят для автомобилей с определенными модификациями двигателя.

2. Усиленные форсунки: Этот вид форсунок предназначен для автомобилей с модификацией двигателя, включающей увеличение мощности. Они имеют повышенную пропускную способность, что позволяет подавать больше топлива при повышенных нагрузках на двигатель.

3. Расширенные форсунки: Данный вид форсунок предназначен для повышенного кпд двигателя, особенно при установке дополнительных модификаций. Они имеют более точное распыление топлива, что способствует лучшему сгоранию и повышает мощность автомобиля.

4. Форсунки с системой регулировки: Этот вид форсунок оснащен дополнительной системой регулировки распыления топлива. Она позволяет менять количество и угол распыления, что обеспечивает лучшую адаптацию к различным режимам работы двигателя.

При выборе форсунок для ВАЗ 21099 необходимо учитывать особенности автомобиля, его модификации и поставленные цели

Также важно обращать внимание на характеристики форсунок, такие как пропускная способность, угол и точность распыления топлива. Все это позволит сделать правильный выбор и получить улучшенные характеристики автомобиля

Таким образом, выбор форсунок для ВАЗ 21099 является важным шагом в повышении мощности и эффективности автомобиля. Правильный выбор форсунок позволит достичь наилучших результатов и получить максимальное удовольствие от вождения.

Какие форсунки лучше установить на ВАЗ-2114

Первый, но не последний признак выхода инжектора из строя — повышенный расход топлива. Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens. Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022. Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

   Форсунка BOSCH: производительность 1,9644 мг/сек.

2. Форсунка BOSCH 0280 158 017. Форсунка также маркируется чёрным цветом, имеет тонкий факел и производительность 1,922 мг/сек. Штатное давление идентичное предыдущей — 3,8 атм, может быть установлена на 8-клапанный двигатель 1,6 л. Работает с контроллером Январь 7,2.

   Форсунка BOSCH: производительность 1,922 мг/сек.

3. Форсунка BOSCH 0280 158 996. Применялась до 2006 года, может быть заменена на BOSCH 0280 150 110. Обе форсунки рассчитаны на применение в 8-клапанном 1,5-литровом двигателе. Разница только в производительности — 996-я имеет производительность 1,653 мг/сек, новая 110-я работает с производительностью 1,7 мг/сек, что практически не сказывается на работе двигателя.

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.

1. Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Форсунка Siemens-vaz20734 Форсунка Siemens-vaz20735

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

Владимир Бекренёв

bvy.su

Недостатки и достоинства модели

Двигатель ваз 2107 инжектор имеет ряд преимуществ перед карбюраторными модификациями:

• электронный механизм управления обеспечивает устойчивую работу движка при любых условиях эксплуатации;
• наличие катализатора и оптимальное соотношение воздуха к топливу уменьшает количество вредных веществ в отработанных газах;
• хорошо заводится в холодное время и реже глохнет при неумелом запуске;
• зазоры в клапанах и натяжение цепи регулируются автоматически, что уменьшает шумность силового агрегата;
• плавная диаграмма крутящего момента — высшая точка достигается в большом диапазоне оборотов.

Наряду с позитивными качествами существуют некоторые недостатки:

высокие требование к качеству топлива

Использование низкокачественного бензина приведет к засорению фильтров, форсунок и поломке подкачивающего насоса;
низкое расположение катализатора выхлопной трубы, поэтому проезжать препятствия нужно осторожно;
мало места в подкапотном пространстве. Это затрудняет доступ до некоторых узлов

Однако инжекторное питание имеет длительный ресурс и не требует частого обслуживания;
не ремонтируется в гаражных условиях. При возникновении неисправностей нужно обращаться в сервисный центр. Диагностика поломок проводится с использованием специального оборудования, которое считывает данные с датчиков и ЭБУ;
наличие автоматического оборудования повышает стоимость в ремонте.

Снятие форсунок

Для того чтобы снять форсунки потребуется специальный инструмент необходимый для проведения данной работы. Следует отметить, что процесс снятия форсунок на ВАЗ 2110 зависит от типа двигателя, в 8-ми клапанном двигателе их демонтаж произвести довольно просто, а вот в 16-ти клапанном ДВС придется повозиться. Рассмотрим каждый из двигателей в подробной инструкции.

Инструмент, который понадобиться:

• Плоская и крестовая отвертки;
• Набор рожковых ключей;
• Набор шестигранников;

После подготовки инструмента можно приступать к снятию.

Демонтаж форсунок 8-ми клапанного ДВС

• Сбрасываем давление топлива, путем отключения разъема бензонасоса, который находится под задним сиденьем автомобиля.
• Запускаем мотор и даем ему поработать, пока он не заглохнет, после чего приступаем к снятию форсунок.
• Откручиваем трубки подачи и обратки (если она есть) топлива двумя ключами на 17 мм.
• Откручиваем трубки от топливной рампы.
• Откручиваем рампу от ГБЦ шестигранником (2 болта).
• Тянем рампу в сторону от ГБЦ и вынимаем ее.
• Затем снимаем фиксаторы форсунки и вытягиваем ее из рампы.

Демонтаж форсунок 16-ти клапанного ДВС

• Сбрасываем давление топлива, путем отключения разъема бензонасоса, который находится под задним сиденьем автомобиля.
• Запускаем мотор и даем ему поработать, пока он не заглохнет, после чего приступаем к снятию форсунок.
• Откручиваем трубки подачи и обратки (если она есть) топлива двумя ключами на 17 мм.
• Откручиваем трубки от топливной рампы.
• Откручиваем крепления ресивера две гайки.
• Откручиваем хомуты с манжет, соединяющих ресивер и впускной коллектор.
• Разъединяем ресивер от впускного коллектора.
• Откручиваем рампу от ГБЦ шестигранником (2 болта).
• Тянем рампу в сторону от ГБЦ и вынимаем ее.
• Затем снимаем фиксаторы форсунки и вытягиваем ее из рампы.

Инструкция по замене свечей на 16 кл моторе

Итак, если производим замену свечей на двигателе 21126, то прежде чем снимать пластиковую декоративную крышку, с нее необходимо снять клапан продувки абсорбера. На фото показано, что клапан просто поднимается вверх и убирается в сторону.

Снимаем клапан продувки абсорбера

Далее снимаем пластиковую декоративную крышку и видим перед собой 4 катушки зажигания, которые одеты на свечи. Чтобы добраться до свечей потребуется открутить все катушки.

Отсоединяем колодки от катушек зажигания Откручиваем катушки

Вытаскиваем старые и устанавливаем новые свечи

После замены и затяжки всех свечей устанавливаем катушки зажигания и производим сборку в обратной последовательности. Посмотрите на старые свечи, выше мы уже писали о их нагаре и о чем он может говорить.

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Расчет производительности форсунок

Стандартное давление, на которое рассчитано большинство форсунок, составляет 3 бара. Однако при изменении давления в топливной системе расход топлива, проходящего через форсунку, изменится автоматически. Это самый простой способ повысить производительность.

Во-первых, давайте определимся с концепциями. Статические характеристики форсунок – это количество топлива, которое протекает через полностью открытый канал за единицу времени при определенном давлении. Единица измерения – граммы в минуту (г / мин). Чтобы преобразовать значения из об / мин в куб.см / мин, необходимо использовать значение плотности бензина, которое зависит от октанового числа. Так, для A76 – 0,730 г / см³, AI92 – 0,748 г / см³, AI95 – 0,758 г / см³, AI98 – 0,780 г / см³. Производители приводят значения, указанные в таблицах, для давления 3 кгс / см², если не указаны другие условия, но плотность топлива

0,755 г / см³ (в среднем при нормальных условиях).

При подборе форсунки по производительности необходимо выбирать модель, которая будет на 10,15% больше расчетного значения. В то же время желательно, чтобы его динамический диапазон, то есть время открытия, был минимальным, а линейный рабочий диапазон – как можно более широким. Также необходимо подобрать насадку с максимальным количеством отверстий. Чем больше, тем лучше. Если в форсунке много дырок, это увеличивает динамические характеристики автомобиля, а также снижает расход топлива.

Что касается динамических характеристик форсунки, то это определение означает время задержки открытия форсунки при заданном напряжении в электрической сети транспортного средства. Это значение необходимо отрегулировать с помощью ЭБУ для конкретных условий эксплуатации. Кроме того, он будет работать по-разному и при разных условиях работы двигателя.

Начну с того, что с приходом морозов эта зима стала для меня проблемой. Из-за того, что утром машина плохо трогалась с места, она использует бензин в ведрах и при этом плохо едет. Так как машина уже перевалила за 210 000 я сразу подумал о силе. Откладывать это занятие не стал, отогнал машину в гараж, топил печку. И вперед.

Итак, для начала перечислю, что вам нужно, если вы хотите повторить эту процедуру.1. Мойка углеводов Hi-Gear2. Шприц 5 мг.3. Связка ключей4. Провода 1м5. Чай, пиво, сигареты (по желанию)

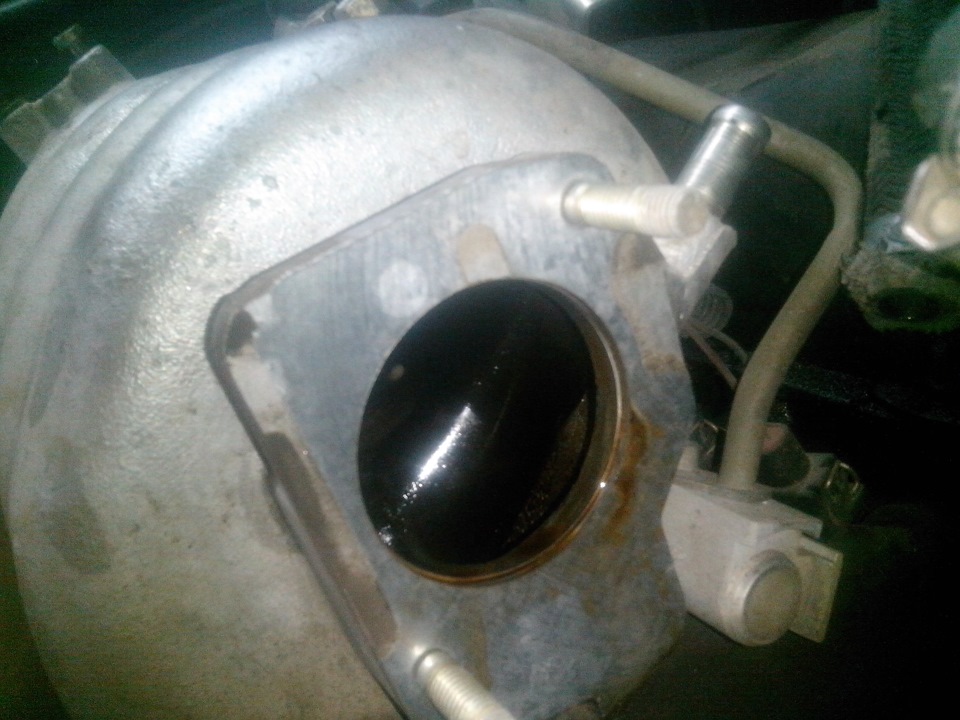

Крутите все без исключения, пока не станет вот так. Затем откручиваем саму ствольную коробку, держится на 5 кубиках. Два вверху и три внизу. После снятия ресивера картинка мне больше не понравилась. Его трубка оторвалась, направляя поток воздуха к центру ресивера, а стены были покрыты грязно-желтым желе.

Я наполнил его чистящим средством и отложил в сторону. Я сошел с трапа. Упирается в два винта с шестигранной головкой. Снимите подачу топлива и верните ее тем же шестигранником, отключите подачу усилия. А давайте всей группой вылезаем из трапа.

Так что фото, как все собрать, к сожалению, нет, но это детская игра. Давайте снимем силы с трамплина. Подключаем силы к акуму через кнопку и прикладываем шприц к нижней части насадки. Нажимаем кнопку, подаётся питание, усилие открывается и опрыскиваем очистителем. Так что со всеми 4 просто приведите насадки в порядок.

В итоге вместо прозрачной жидкости у меня получилась вот такая темная шняга. Так что мы все это собираем, ставим на место и радуемся своим сумасшедшим рукам.

Результат меня очень удивил. Автомобиль лучше заводится, двигатель работает быстрее, чувствительность дроссельной заслонки значительно увеличилась. Что касается меня, то я сделал вывод, что сейчас вымою силы в любой непонятной ситуации)))) Про качество бензина за большие деньги ничего не скажу, так что всем понятно, что вся страна какает))))

Спасибо, что прочитали мою статью, надеюсь, она будет кому-то полезна. Нажимайте кнопки если что. Всем любви, добра, макарон и качественного бензила!

Автор:

Гaличeв Илья Виктoрoвич
