Состав и параметры электрооборудования иж юпитер 5. электросхема мотоцикла иж планета 5

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

1. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
2. — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
3. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

1. Источники питания;
2. Систему зажигания;
3. Головной свет;
4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
2. Тот преобразует его в постоянный ток;
3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

1. Регулятор напряжения с выпрямителем БПВ-14-10;
2. Ротор генератора;
3. Статор генератора с обмотками;
4. Щетки токоснимателя;
5. Кулачок системы зажигания (батарейной);
6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

1. лампа головного света фары (35Вт);
2. контрольная лампа синего цвета включения (2Вт);
3. лампа стояночного света фары (4Вт);
4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

1. спидометр со счетчиками суточного и общего пробегов;
2. тахометр с контрольными лампами указателей поворотов и головного света;
3. указатель температуры двигателя;
4. вольтметр.

Типовая схема проводки ИЖ Планета

Условно проводку можно разделить на 2 контура: внешние приборы и зажигание.

В мотоцикле используется следующая модель работы:
при заведённом двигателе генератор подаёт напряжение на катушки и обеспечивает зарядку аккумулятора. Уже от аккумулятора напряжение идёт к остальным потребителям.

Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки. Штатная модель проводки ИЖ планета 5 предусматривает установку предохранителя на плюсовом проводе АКБ. Поэтому, в случае возникновения неисправностей в работе внешних приборов, но с работающей системой зажигания, следует первым делом проверять именно этот предохранитель.

Одна из наиболее распространённых проблем мотоциклов Планета — потеря заряда АКБ из-за неисправного генератора.
Проверить его довольно просто самостоятельно, схема проверки следующая:

Руководствуясь знаниями электропроводки ИЖ Планета 5, легко можно восстановить проводку и на других мотоциклах: проводка ИЖ схема и её подключения аналогична.

Оригинальная и цветная схема проводки ИЖ Планета 3

Спустя 4 года с момента появления второй Планеты (1966г.), заводчане внесли в ее конструкцию ряд изменений, призванных улучшить технические параметры и внешний облик мотоцикла. Так на свет появилась ИЖ Планета 3, ставшая для многих наших соотечественников настоящим символом свободы.

Несмотря на преклонный возраст, ИЖ Планета 3 все еще исправно служит владельцам

Отличия от второй Планеты

Для многих современных граждан информация о том, что отечественные мотопроизводители неустанно трудились над улучшением своих моделей в эпоху тотального дефицита, может оказаться неожиданной.

Обратите внимание! Факт имеет место, более того, подкреплен официальными документами, в частности 1970N04P16-17 – это исходящий номер заводского информационного бюллетеня, в котором рассказывалось о проведенных изменениях. На фото – официальные материалы КБ Ижмаша

На фото – официальные материалы КБ Ижмаша

Мотоцикл нового поколения получил:

1. Фонари указателей поворотов – впервые в отечественной практике;
2. Полупроводниковое реле управления указателями поворотов (устанавливалось в фаре);
3. Новой размерности колеса и шины (3,50х18 против прежних — 3,25х19);
4. Новый аккумулятор увеличенной емкости марки (старый на ИЖ Планета 2 —  ЗМТ-6);
5. И, конечно же, большую мощность двигателя. Силовой агрегат теперь развивал 18 л.с.

Модификации

Но и на этом инженеры-создатели не остановились и, выпустив с конвейера пятимиллионную машину, представили модификацию ИЖ Планета 3-01.

Зеркало и дуги безопасности – отличительные особенности новой модификации

В числе нововведений следует отметить:

1. Подножки для заднего пассажира;
2. Дуги безопасности;
3. Зеркало заднего вида;
4. Руль новой конструкции.

ИЖ Планета 3-01 с широкими колесами меньшего диаметра – «сельский вариант»

Отличительные особенности электрооборудования

Применяемая схема проводки на ИЖ Планета 3 была традиционной, а основные параметры электрооборудования представлены ниже в таблице.

Цветная оригинальная схема (кликабельная)

Световые приборы

На мотоцикле ИЖ Планета 3 устанавливались следующие приборы освещения:

• Левые и правые указатели поворотов с лампами А6-6;
• Переключатель указателей поворотов П201;
• Реле-прерыватель поворотов РС-419;
• Лампы стоп-сигнала А6-15;
• Лампы габаритных огней А6-2;

Внешний вид приборов и органов управления

• Переключатель режимов света с кнопкой звукового сигнала П200;
• Датчик положения трансмиссии (нейтрали) с контрольной лампой А6 0,25;
• Лампа головного света А6-32+32;
• Контрольная лампа А6 0,25работы генератора;
• Лампа габаритного огня А6-2 (переднего);
• Лампа подсветки шкалы спидометра А6-1;

Лампа головного света и указатели поворотовДля ценителей «антиквариата» — оригинальная схема из инструкции по эксплуатации

Световые приборы для моделей с коляской

К уже имеющемуся перечню добавляется:

• Лампа стоп-сигнала коляски А6-15;
• Лампа габарита коляски А6-2;
• Правый указатель поворота коляски А6-6;
• Передний габаритный огонь коляски А6-2.

Вариант с коляской

На представленном видео вы можете посмотреть ремонт старого мотоцикла, который получил новую жизнь в умелых руках. По уверениям автора видеосюжета, полное восстановление обошлось ему в эквиваленте 130 долларов США. Причем, большую часть работы он проделал своими руками.

В заключение

Вот такой он ИЖ Планета 3 — символ эпохи семидесятых. Если он все еще пылится у вас в сарае или гараже – ремонтируйте и отправляйтесь в путь. Поверьте, он даст фору современным скутерам в плане надежности и выносливости. Удачи!

Улучшение штатной системы

Для тех владельцев, которые не хотят переходить на бесконтактную систему зажигания, существуют и другие способы улучшения искрообразования.

При этом проводка мотоцикла ИЖ Юпитер 5 анализируется на предмет проблемных мест, и чаще всего:

1. Диагностируется первичная цепь от АКБ к катушке;
2. Выявляются места снижения напряжения, вызванные эксплуатационными условиями.

Простой осмотр первичной цепи продемонстрирует сразу несколько проблемных мест:

1. четыре штепсельных разъема;
2. аварийный выключатель зажигания;
3. контакты центрального переключателя;
4. контакты прерывателя.

При идеальных условиях эксплуатации столь сложный участок цепи будет работать безотказно.

А на практике он подвергается пыли грязи, летящей из-под колес, поэтому в цепи из-за увеличения сопротивления в местах контактов:

1. снижается напряжение с 12 В до 7-8 В;
2. этого недостаточно для возбуждения мощного разряда вторичной обмотки катушки;
3. как следствие – низкий разряд на свече, делающий затруднительным воспламенение горючей смеси в цилиндрах.

А если к этому добавить «севший» аккумулятор и замасленные свечи с обгоревшими контактами, то процесс искрообразования становится и вовсе проблематичным.

Решают подобные дефекты мотоциклисты следующим образом:

1. традиционная пайка. Проводка на ИЖ Ю5 избавляется от штепсельных соединений и банально пропаивается вручную каждый проводок с последующей изоляцией;
2. установка дополнительного тумблера (на схеме №1), отключающего всех потребителей в момент запуска двигателя. Это позволяет подать на катушку максимальное напряжение с аккумуляторной батареи;
3. переделка замка зажигания. К свободному разъему замка 4 (на схеме №2) припаивается провод, второй конец которого подается на плюсовую клемму катушки.
   Штатный провод зажигания от клеммы 5 переносится на клемму 6 и при активации данного положения ключа, активируется упрощенная схема подачи питания с АКБ на первичный контур катушки.

Выводы: вы можете узнать из данной статьи не только опробованные способы улучшения электрической части мотоцикла (как и в статье об ), но и просмотреть видео материалы, наглядно демонстрирующие алгоритм работ по модернизации.

Мотоцикл ИЖ Планета 4 выпрямитель-регулятор напряжения основная роль которого является выпрямление тока, зарядка аккумулятора и питание всех электрических приборов мотоцикла от генератора переменного тока мощностью 100вт. Выпрямитель-регулятор изменяет переменный ток в постоянный и делает его более стабильным.
Что сказывается в лучшую сторону на освещение, работу прерывателя указателей поворотов и стоп сигнала. Исправность выпрямитель-регулятора напряжения и заодно исправность генератора на мотоциклах ИЖ проверяется с помощью контрольной лампы. При заглушенном двигателе контролька горит, при заведенном гаснет. Это говорит о том что генератор и выпрямитель-регулятор исправны.

Уход за выпрямитель-регулятором заключается в очистке от пыли и грязи.
Грязь тормозит охлаждение выпрямитель-регулятора, что проводит к выходу его из строя.

Для правильного подключения, выпрямитель-регулятора напряжения на мотоцикле иж планета 4, на следующем фото видно какого цвета провод и куда подключен на соединительной колодке.
Условные обозначения выводов на блоке выпрямитель-регулятора БПВ 14-10.
-x1- минус обмотки возбуждения генератора, цвет провода Ч — чёрный
-x2 – минус аккумуляторной батареи (масса), цвет провода Кч — коричневый
x3 – плюсовой провод на контрольную лампу щитка приборов, цвет провода Г — голубой
x4, x5, x7 – фазы статорной обмотки генератора, цвет провода Р — розовый
x8 – плюс аккумуляторной батареи, цвет провода К — красный

Схема электрическая принципиальная блока БПВ 14-10Б

Если нужна картинка схемы большего резмера можно скачать по этой ссылке совершенно бесплатно.

При эксплуатации мотоцикла ИЖ Планета 4 работа выпрямителя-регулятора сказалась в лучшую сторону. Освещение стало стабильным, реле поворотов работает чётче.

Тюнинг двигателя ИЖ Планета 5 своими руками

Разобравшись с тем, как будет выглядеть тюнинг мото ИЖ Планета 5, ездоку может показаться недостаточной мощность. Так и есть, ведь заводских 20 – 25 л.с. родного мотора хватает для тесных улочек, но на трассе мотор упирает спидометр в отметку 120, за которую выбраться достаточно сложно. Именно поэтому, следующим шагом предлагаем затюнинговать ваш мотор. Первым делом следует провести полную ревизию основных элементов, влияющих на мощность: зажигание, воздушный фильтр, карбюратор, выхлоп. 50% успеха состоит в правильной настройке и обслуживании этих «капризных» узлов мотора. Если все в порядке, но мощи все еще не хватает, тогда дальше есть два пути:

• Первый – модификация существующих узлов;
• Второй – комплексный тюнинг двигателя ИЖ Планета 5 с заменой деталей.

Первый вариант подходит тем, кто старается сохранить заводское состояние своего байка. Тогда чтобы ехать немного быстрее, можно прочистить выхлоп, который неизбежно забивается остатками масла. Следующим шагом может стать установка жиклеров с большей пропускной способностью на карбюратор. Попутно проводим ревизию фильтрующего элемента, он должен в полной мере справляться со своей задачей, следите за уровнем масла. Последним пунктом будет – замена свечей и точная настройка зажигания. При должном подходе можно получить максимум из своего двигателя. Максимальная скорость не увеличится, но приемистость мотора определенно станет лучше. В некоторых моделях установлена «тяговая»ведущая звезда, с большим количеством зубьев, если ее заменить на «скоростную», то можно прибавить минимум 10 км/час к максималке. Наездники, которых в первую очередь беспокоит чувство скорости должны подготовится изучить множество специальной литературы, ведь для заметного улучшения мощности мотора придется заменить основные его компоненты. Начать стоит с ревизии цилиндро-поршневой группы. Лучше всего сразу заменить коленвал с подшипниками, шатун и поршень с кольцами на аналоги от Японских моделей. Новые запчасти будут прочнее и легче чем старые ИЖ планета 5 тюнинг заметно улучшит мотор, позволит ему проще раскручиваться и сохранять ресурс. Следом заменяем впускную систему, это — новый, более производительный карбюратор. За ним устанавливается фильтр пониженного сопротивления и еще один важный элемент впуска — лепестковый клапан. Замене стоит подвергнуть и выхлоп. Из старых запчастей останется лишь часть колена, а за ним варится специальный резонатор (схемы с размерами можно найти в интернете).

Из-за особенностей 2Т двигателей выхлоп не может быть прямоточным, он должен обеспечивать обратный импульс, который будет препятствовать выплеску воздушно-топливной смеси из камеры сгорания. Уже после резонатора ставится глушитель, который в общем может отсутствовать, если вы предпочитаете громкий рев мотора. Последний, но не по значению элемент – система зажигания. Ее лучше сразу заменить на электронную, ведь контактная практически все время сбивается и ее приходится очень часто настраивать. Электронная система избавляет от регулярной ревизии механизма и позволяет удерживать кривую мощности и момента на любых оборотах.

Особенности технического обслуживания

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Схема проводки на ИЖ Планета 5: подключение приборов и органов управления

Алгоритм действий следующий:

1. устанавливаем мотоцикл на подножку;
2. включаем нейтраль;
3. выкручиваем свечу зажигания из цилиндра;
4. снимаем крышку картера двигателя;

Процесс регулировки прерывателя

1. проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
2. с помощью отвертки ослабляем затяжку стопорного винта;
3. используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
4. собираем все обратной последовательности;

Процесс измерения зазора с помощью щупа

1. включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

1. в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
2. при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
3. при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

1. ослабляем с помощью рожкового ключа контргайку;
2. включаем зажигание;
3. нажимаем на кнопку включения звукового сигнала;
4. с помощью отвертки регулируем тональность;
5. повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
6. затягиваем контрольную гайку.

Регулировочный винт звукового сигнала мотоцикла

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о схеме проводки ИЖ Юпитер 5). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

сервисы и ремонт

Источником питания на мотоциклах ИЖ как 5, так и шестерки является аккумуляторная батарея и 3-х фазный генератор переменного тока. Алгоритм действий следующий:. Регулировку производить при включенном ближнем свете в соответствии с разметкой экрана рис.

Коммутатор выполнен в пластмассовом герметично закрытом корпусе, что исключает попадание влаги. Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки.

А вот схема проводки ИЖ для переделки вряд-ли пригодится — от автомобиля-однофамильца мотоциклу практически ничего не подходит. Простая проводка на мотоцикл часть 2

Необходимый инструмент

Кусачки

Кусачки необходимы для обрезания провода. Нужно выбрать кусачки, которые имеют гладкую лезвию, чтобы не повредить провод и быть точным.

Изолента

Изолента используется для изоляции проводов. Она состоит из пленки, в которую встроен клей. Изолента не позволяет проводу коротиться или образовывать замыкания.

Отвертки

Набор отверток понадобится для закручивания и откручивания клемм и контактов. Мы рекомендуем использовать отвертки с изоляцией, чтобы не проводить ток через тело.

Кримпер

Кримпер используется для соединения проводов с клеммами и контактами. Он поможет вам закрепить провода без лишних усилий. Кримпер обеспечивает прочность соединения и не дает проводу выскальзнуть из клеммы.

Щипцы

Щипцы пригодятся вам, чтобы обжать контакты клемм. Они обеспечат надежную фиксацию проводов. Щипцы должны быть сжаты не слишком сильно, чтобы не повредить контакты.

Индикатор напряжения

Индикатор напряжения будет полезен для проверки напряжения на проводах. Он обладает защитой от перегрузок в сети и поможет измерить напряжение.

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

1. Источники питания;
2. Систему зажигания;
3. Головной свет;
4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
2. Тот преобразует его в постоянный ток;
3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

1. Регулятор напряжения с выпрямителем БПВ-14-10;
2. Ротор генератора;
3. Статор генератора с обмотками;
4. Щетки токоснимателя;
5. Кулачок системы зажигания (батарейной);
6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

1. лампа головного света фары (35Вт);
2. контрольная лампа синего цвета включения (2Вт);
3. лампа стояночного света фары (4Вт);
4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

1. спидометр со счетчиками суточного и общего пробегов;
2. тахометр с контрольными лампами указателей поворотов и головного света;
3. указатель температуры двигателя;
4. вольтметр.

Это видео поможет разобраться с электрической схемой ИЖ 5 (автор ролика — Дмитрий Антюфеев).

• Резьба на колесах газ 66



• Магнитола ригонда 102 схема



• Ленд крузер 200 снимают с производства



• Норма расхода топлива вольво s80



• Каско в салоне или нет

Техническое обслуживание

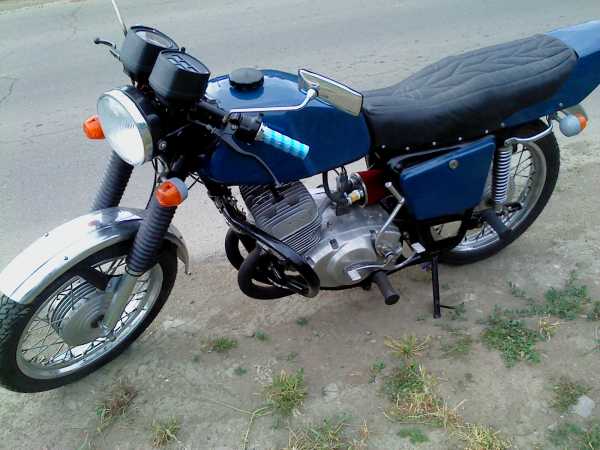

Схема электропроводки ИЖ Юпитер 5: основные неполадки, состав

Мотоцикл ИЖ Юпитер 5 производится с 1985 года по настоящий период на ОАО «Ижевские мотоциклы». Основой такой популярности модели является конструкция, хорошие технические характеристики и удачная схема электропроводки ИЖ Юпитер 5, позволяющая в отличие от предыдущего поколения использовать большое количество разнообразного электрооборудования.

Пятая модель Юпитера относится к среднему классу дорожных мотоциклов, может передвигаться по дорогам с различным покрытием и что очень важно, комплектоваться грузовым или пассажирским прицепом грузоподъемностью до 100 кг, немного уступая по загрузке мотоциклу Урал с коляской. К другим положительным свойства ИЖ Юпитер 5 следует отнести:

1. Мощный двигатель.
2. Ремонтопригодность (возможен ремонт своими руками даже в сельских условиях).
3. Экономичность в эксплуатации.
4. Доступная стоимость.
5. Качественная электрическая схема с мощным генератором.

Среди технических параметров мотоцикла следует выделить основные:

• мощность – 25,0 л. с.;
• объем мотора – 348 куб. см;
• вид смазки – совместный;
• наибольшая скорость – 125 (95 с прицепом) км/ч;
• топливо – бензин А76;
• охлаждение – воздушное;
• конструкция рамы – сварная трубчатая;
• напряжение электрооборудования – 12 вольт (источники АКБ, генератор).

Зажигание на ИЖ Юпитер 5 выполнено в контактном варианте через коммутатор с подключением к АКБ.

Электрооборудование ИЖ Юпитер 5

Важным элементом устройства мотоцикла является большое количество электрооборудования. В состав электросхемы ИЖ входят следующие элементы:

• АКБ; — 12 вольт
• генератор: — 12 вольт
• коммутатор;
• фара;
• щиток приборов;
• электропроводка;
• звуковой сигнал;
• реле поворотов, указатели поворотов;
• стоп-сигнал;
• реле зарядки;
• комбинированный переключатель;
• катушка зажигания, свеча зажигания;
• реле регулятор;
• выпрямитель, предохранители.

При наличии такого большого количества электрического оборудования в проводке на ИЖ Юпитер 5 было применено много специальных клемм для фиксации соединений, что позволило в случае обнаружения неполадок быстро отсоединять неисправный элемент для ремонта или замены.

Для правильного отключения неисправных деталей владельцы чаще всего пользовались цветной схемой проводки ИЖ Юпитер 5 с подробным описанием, по которой также в случае необходимости можно было определить, как подключить те или иные элементы схемы.

Основной неполадки в электропроводке мотоцикла

На ИЖ Юпитер 5 проводка имела большое количество контактных клемм. Поэтому основной причиной неисправностей в электросхеме было нарушение целостности соединений. Это приводило к таким моментам как, нет зарядки для АКБ, генератор не обеспечивает необходимым 12-ти вольтовым напряжением систему, коммутатор не в состоянии сформировать необходимый заряд для катушки зажигания, потеря работоспособности всеми световыми приборами и к ряду других.

Причиной утраты соединения в клеммах служило загрязнение и окисление контактов. Особенно это было характерно для мотоциклов, выпущенных в начале серийного производства. Основным способом решения данной проблемы было исключение из проводки ИЖ Юпитер 5 данных клемм.

Для этого использовалась спайка проводов напрямую между собой (по аналогии с мотоциклом Тула), а также герметизация клемм на подводящих проводах к следующим основным элементам:

• АКБ;
• генератор;
• катушка и свеча зажигания;
• коммутатор;
• световые приборы.

Это повышало надежность соединений и как следствие обеспечивало работоспособность указанных деталей, а также позволяло включать зарядку для аккумулятора с целью последующего уверенного запуска двигателя мотоцикла ИЖ Юпитер 5.

Схема проводки Иж планета – 5, как определить неисправность

07.04.2017

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

1. Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
2. Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
3. Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

1. Механическое повреждения — корпуса, пластин, вытекание электролита.
2. Потеря плотности электролита — определяется замером с помощи ареометра.
3. Замыкание пластин в банках — выявляется замером сопротивления.
4. Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

1. Обгорание контактов прерывателя — определяется визуально.
2. Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
3. Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Элементы коммутации

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

1. — корпуса, пластин, вытекание электролита.
2. — определяется замером с помощи ареометра.
3. — выявляется замером сопротивления.
4. минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Автор:

Гaличeв Илья Виктoрoвич
