Устройство блока предохранителей газели

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

• необходимо вскрыть корпус блока предохранителей;
• далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
• устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

FakeHeader

Comments 33

Добрый день, на днях буду тоже мастерить себе такой, инфу изучаю и не пойму одного, перемычки ставят не все одинаково, каждый как-то по разному, вот сижу и думаю, мне то как ставить, может отличие есть какое?

День добрый. Я с оригинальной схемой сравнивал, не заметил противоречий. Правда это было уже так давно.

Ок, буду по твоей схеме мастерить!

Но я все же рекомендую, глянуть в схему и на подключение в машине и вообще на цвета всех проводов, ну мало ли, кто-то раньше лазил в проводку. Для перестраховки в общем, чтобы случайно не сделать плохо.

Ну вроде дополнительного оборудования нет, даже обогрева стекла, схему в интернете искать?если честно тоже переживаю за это, как бы лишних проводов да скруток не было там где не надо.

У меня в машине в бардачке лежит книжка от предыдущего хозяина, туда если че поглядываю. В интернете конечно есть. А где, кстати, другой вариант установки перемычек? По идее должно у всех одинаково быть.

Тут на драйве изучал, может конечно огляд взял, но мне кажется по другому делали, если найду скину скрин, книги нет, машина старенькая, но бодрая)))))

Ну удачи тебе, с этими мелкими доработками она еще будет и менее капризная)

Спасибо, то достало уже, то фары погаснут, то омыватель, может просадки по меньше будут, читал что просадки могут быть и по вине предохранителей, подскажи какие номиналы ставил, там плавкие родные стоят 8 и 16 ампер вроде, а евро какие ставить, в блоке при покупке большие номиналы стоят

На фото можешь глянуть, видно, и на схеме тоже подписано. У меня так и стоит.

Отличная статья, как раз буду делать подобное, спасибо!

У меня сегодня блок предохранителей тоже приказал долго жить после того, как я включил дальний свет в поселковой части города. Отключился дальний (и, как выяснилось позже, по приезду в гараж для выгрузки халявных запчастей — салонное освещение тоже отключилось), и я чуть не охренел — я уж испугался, что до дома не доеду: темно же ведь, хоть и восемь вечера. При попытке «моргнуть» дальним светом, реле не щёлкает. Но хорошо, что ближний свет не вышел из строя. После того как я приехал домой — я снял защитные крышечки с блока предохранителей, и обжёгся за некоторые посадочные контакты — нагрелись они не плохо, что сами посадочные места предохранителей повело, хотя сами предохранители визуально целые (в потёмках с фонариком многого не увидишь). Теперь буду ждать получку и готовиться просидеть выходные с паяльником в руке в гараже.

з.ы.: ничего из посадочных мест гнуть не пришлось для установки волговского блока на родные крепления жигулёвского блока?

Возможность ремонта прикуривателя

Не работает бензонасос газель 405 инжектор причины В некоторых случаях необязательно менять прибор. Иногда устройство можно ремонтировать. Ниже представлена таблица с рекомендованными действиями в тех или иных ситуациях.

Замена блоков предохранителей :: АвтоМотоГараж

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121.

Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

1. Подготовка к работе.
2. На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.

Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ !!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).

1. Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.
2. И вот что должно получиться:

Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.

• Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.
• Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Рекомендации по безопасной эксплуатации предохранителя бензонасоса на ГАЗели 406

Безопасная эксплуатация предохранителя бензонасоса на ГАЗели 406 очень важна для предотвращения возможных аварий или поломок. В этом разделе вы найдете рекомендации, которые помогут вам обеспечить безопасность и долговечность работы предохранителя бензонасоса.

1. Регулярно проверяйте состояние предохранителя

• Периодически осматривайте предохранитель на наличие повреждений, трещин, признаков перегрева или окисления.
• Проверяйте надежность контактов предохранителя, убедитесь, что они чистые и не окислены.
• Если обнаружены повреждения или неисправности, замените предохранитель на новый.

3. Выполняйте замену предохранителя при неисправности

Если предохранитель сработал и прекратил подачу тока в бензонасос, сразу замените его на новый с таким же значением тока и напряжения.

4. Защищайте предохранитель от влаги и загрязнений

Убедитесь, что предохранитель находится в надежной и герметичной коробке или отсеке, чтобы избежать попадания влаги и загрязнений, которые могут привести к его повреждению.

5. Обращайтесь к специалисту

Если вы не уверены в своих навыках замены предохранителя или обнаружили какую-либо неисправность, рекомендуется обратиться к квалифицированному специалисту для предотвращения возможных проблем и повреждений.

Следование этим рекомендациям поможет обеспечить безопасность и долговечность работы предохранителя бензонасоса на ГАЗели 406. Помните, что безопасность всегда на первом месте, поэтому не пренебрегайте своевременной проверкой и заменой предохранителя.

Виды предохранителей для ГАЗели 406: советы и инструкции

В автомобиле ГАЗель 406 используются различные виды предохранителей, которые служат для защиты электрических цепей и устройств от перегрузки и короткого замыкания. В случае возникновения неисправности в электрической системе автомобиля, предохранитель сгорает и прерывает цепь, предотвращая возможные повреждения.

1. Предохранители типа «лампочка».

• Этот тип предохранителей представляет собой стеклянные трубочки с металлическими ножками.
• Для замены предохранителя необходимо вытащить его из держателя и установить новый. При этом следует убедиться, что новый предохранитель имеет такой же номинал, как и старый.
• Стеклянный корпус предохранителя позволяет визуально определить, сгорел ли он. Если проволочка внутри предохранителя оборвана, то он неисправен и требует замены.

2. Предохранители типа «ножка».

• Этот тип предохранителей представляет собой пластиковые корпуса с двумя металлическими ножками по бокам.
• Для замены предохранителя необходимо аккуратно выбрать его из держателя, а затем вставить новый предохранитель с таким же номиналом.
• Устройство предохранителя позволяет визуально определить, сгорел он или нет. Если проволочка внутри предохранителя оборвана, то он неисправен и требует замены.

3. Предохранительные реле.

• Предохранительные реле обычно имеют более сложную конструкцию и предназначены для защиты целых групп приборов или электрических цепей.
• Для замены предохранительного реле необходимо отсоединить провода от него, а затем установить новое реле с такими же характеристиками.
• Неисправное предохранительное реле может привести к сбоям в работе целых групп приборов или электрических цепей, поэтому его замена необходима.

4. Предохранители на плате предохранителей (БМЗ).

• На некоторых моделях ГАЗели 406 установлены предохранители на специальной плате предохранителей, которая называется блоком модулей зажигания (БМЗ).
• Замена предохранителей на плате предохранителей производится путем извлечения неисправного предохранителя и установки нового с соответствующим номиналом.
• Проверка и замена предохранителей на плате предохранителей требует навыков работы с электрическими компонентами, поэтому рекомендуется обратиться к специалистам или в сервисный центр.

Таблица с номиналами предохранителей для ГАЗели 406:
Номинал, A
Цвет

5
белый

10
красный

15
синий

20
желтый

25
серый

30
зеленый

Почему поломался

Причин для выхода автоприкуривателя из строя может быть несколько. Самые распространенные неисправности.

1. Сгоревший защитный элемент прикуривателя на Газель Бизнес. Участок цепи защищен предохранителем, который перегорает, если значение силы тока превышает допустимый показатель 15 – 20 ампер. В этом случае прикуриватель перестанет работать вместе со звуковым сигналом. Необходимо добраться до монтажного блока и заменить предохранитель исправным.
2. Короткое замыкание. Частое перегорание защитного элемента на Газель Бизнес говорит о том, что цепь может замыкать. Необходимо осмотреть провода на предмет заломов или оплавления. Поможет тестер, которым стоит прозвонить кабели. Старые оборванные провода следует заменить целыми, подходящего сечения.
3. Вышедшая из строя спираль. Металлическая нить внутри прикуривателя на Газель Бизнес постоянно нагревается или охлаждается. Со временем она может перегорать. Ремонт не имеет смысла – лучше поменять прибор.
4. Плохие контакты. С возрастом устройство может разбалтываться в гнезде и не обеспечивать надежную фиксацию. Если прикуриватель на Газель Бизнес не работает, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов или ржавчины. Желательно почистить места соединения. Перед проведением работ рекомендовано отсоединить минусовую клемму от аккумуляторной батареи. Это исключит возможность короткого замыкания прикуривателя.
5. Неисправность лампы подсветки. Специально для поиска гнезда в темное время суток прибор имеет светофильтр. Лампочка, расположенная внутри прикуривателя на Газель Бизнес, может перегореть. В этом случае необходимо устройство должно сниматься, а лампа заменена исправной.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
3. управляющие реле установлены отдельно от монтажного блока;
4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
5. Модели 2003-2010 года выпуска:
6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
7. реле управления также расположены независимо от блока;
8. силовой предохраняющий модуль может быть различным:

1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Как заменить предохранитель бензонасоса в автомобиле ГАЗель 406 самостоятельно

Предохранитель бензонасоса в автомобиле ГАЗель 406 отвечает за защиту системы питания от перегрузки и короткого замыкания. Если предохранитель вышел из строя, это может привести к поломке бензонасоса и остановке двигателя. В данной статье мы расскажем, как самостоятельно заменить предохранитель бензонасоса в автомобиле ГАЗель 406.

Для замены предохранителя бензонасоса в автомобиле ГАЗель 406 вам понадобятся следующие инструменты:

• Отвертка;
• Плоскогубцы;
• Запасной предохранитель.

Процесс замены предохранителя бензонасоса в автомобиле ГАЗель 406 состоит из следующих шагов:

1. Выключите зажигание и откройте капот автомобиля.
2. Найдите блок предохранителей, обычно он расположен неподалеку от аккумуляторной батареи.
3. Используя отвертку или плоскогубцы, аккуратно извлеките выгоревший предохранитель.
4. Установите новый предохранитель в блок предохранителей. Убедитесь, что он плотно прилегает.
5. Закройте крышку блока предохранителей и закройте капот автомобиля.
6. Проверьте работу бензонасоса и системы питания, включив зажигание и прокрутив двигатель.

Важно помнить, что замена предохранителя бензонасоса в автомобиле ГАЗель 406 должна производиться только при выключенном зажигании. Неправильная замена предохранителя или попытка произвести замену при включенном зажигании может привести к возникновению короткого замыкания и повреждению электрической системы автомобиля

Если после замены предохранителя бензонасоса проблемы с работой системы питания не исчезли, рекомендуется обратиться к специалистам автосервиса для диагностики и ремонта автомобиля.

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть

Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

Предохранители нижнего блока

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Замена проводки

Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Как выбрать и купить правильный предохранитель для бензонасоса на ГАЗели 406

Предохранитель для бензонасоса на ГАЗели 406 — одна из важных деталей, от которой зависит нормальная работа системы топливоподачи. Если предохранитель выходит из строя, это может привести к полной остановке автомобиля и серьезным неполадкам.

Для того чтобы выбрать и купить правильный предохранитель для бензонасоса на ГАЗели 406, следует учесть несколько факторов:

Тип предохранителя: существует несколько типов предохранителей, таких как стеклянные, керамические и плавкие

Для бензонасоса на ГАЗели 406 рекомендуется использовать плавкий предохранитель, который быстро разрывается при превышении тока и предотвращает повреждение системы.

Номинальный ток: важно выбирать предохранитель с правильным номинальным током, который соответствует требованиям бензонасоса. Неправильно выбранный номинальный ток может привести к срабатыванию предохранителя в неподходящий момент или его неработоспособности.

Производитель: для обеспечения качества и надежности, рекомендуется покупать предохранители у проверенных производителей и проверять их сертификаты соответствия.

При выборе и покупке предохранителя для бензонасоса на ГАЗели 406 также стоит обратить внимание на наличие гарантии от производителя и сравнить предложения разных поставщиков, чтобы выбрать наиболее выгодное предложение. При установке нового предохранителя следует также проверить весь электрический контакт на предмет повреждений или окисления и при необходимости очистить или заменить соединения

При установке нового предохранителя следует также проверить весь электрический контакт на предмет повреждений или окисления и при необходимости очистить или заменить соединения.

Следуя этим советам, вы сможете правильно выбрать и купить предохранитель для бензонасоса на ГАЗели 406 и обеспечить надежную работу системы топливоподачи.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

• основная плюсовая цепь, исключая световые приборы, генератор и стартер;
• плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

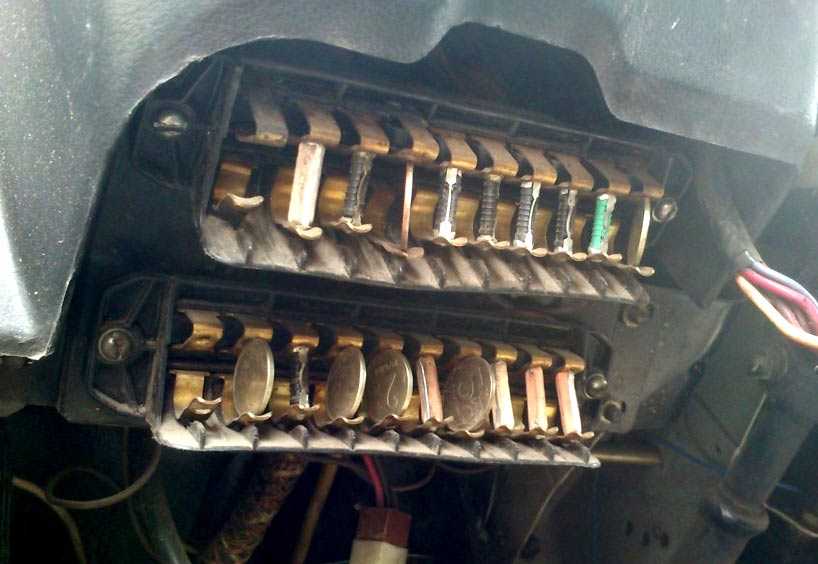

Так выглядит старый блок предохранителей на Газели

Восстановление подачи топлива в инжекторный 406 двигатель

Газ 3110, не поступает ток в топливный насос, из-за этого двигатель не заводится, до этого машина стояла без движения 2 года, в чем может быть причина и кто-нибудь сталкивался ли с этим?

Там есть отдельные предохранители на питание насоса и на мозги. я сейчас уже до тонкостей не вспомню где что

Для начала обрати внимание При включении зажигания должна загораться лампочка check engine. Если не горит то нет питания на мозгах. ну или перегорела лампа

Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там

ну или перегорела лампа. Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там.

да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

ЭлектрониK написал : да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

Кинули отдельно провод на клемму насоса -забрызгал в моторе бензином, лампочка вроде горит, искать нужно над бардачком реле, правильно?

Харитон написал : искать нужно над бардачком реле, правильно?

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.
