Проводка задних фонарей газель некст удлиненная

Схема габаритов Газель.

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением. Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле. Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Схема габаритов Газель

Схемы

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением. Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле. Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Схема габаритов Газель проверка.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами. Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме. На микроавтобусах соединение выполнено в салоне и они практически не подвержены разрушению.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны. Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута. Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны.

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание. Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.  Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты.

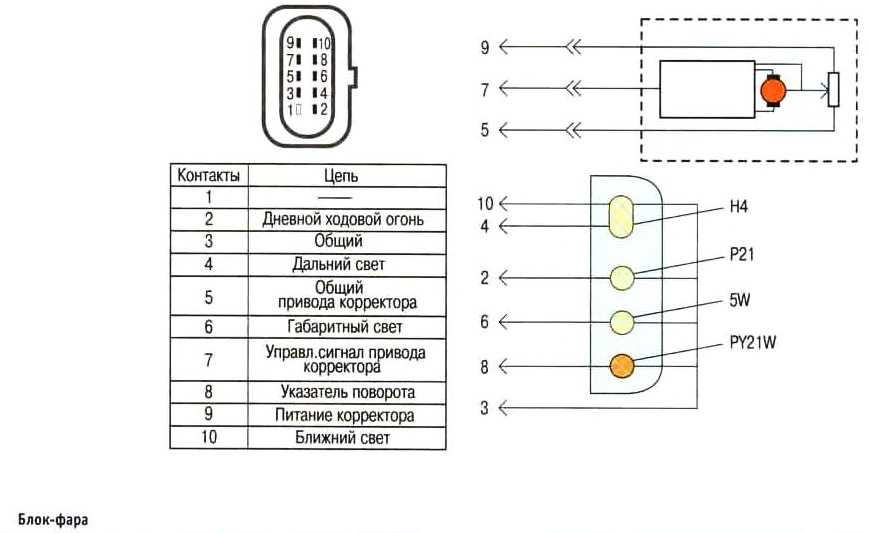

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

Схема соединений переднего жгута проводов ГАЗель-Бизнес

Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
Ремонт комбинации приборов производите блочной заменой неисправных приборов. Можно пустить провод к концевику на водительской двери. Выше уже упоминался блок реле и предохранителей, в котором сейчас размещаются все реле, а не крепятся под рулевой колонкой как на предыдущих моделях.
Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители.
Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Х3 — розетка переносной лампы. Подключить к белому проводу с черной полоской. Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места.
Схема Газель бизнес:. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Если стартер неисправен, машину можно завести с толкача. В этом же блоке находится и диагностический разъём.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Подключить к черному проводу. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Схема двигателя Газель бизнес зависит от установленного двигателя.

Поэтому при смене силового агрегата на другой тип двигателя например, ЗМЗ карбюратор на ЗМЗ инжектор всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода. Соответственно, и провода прокладываются в другом месте, имея другую длину.

Схема Газель бизнес:. Реле поворотов и аварийной сигнализации, теперь находится на рулевой колонке под верхней крышкой. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене. Плохой контакт оборудования с электросетью. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут.
принцип работы генератора

Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес

Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться.
Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв для установки дополнительных контрольных ламп ; 15 — указатель уровня топлива.
Выход из строя или некорректная работа генератора. Общие сведения Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.
При более значимых повреждениях весь участок цепи лучше заменить.
Топливная система, одним из основных компонентов которой является насос. Прибор показывает приблизительное количество топлива в баке.
Поэтому при смене силового агрегата на другой тип двигателя например, ЗМЗ карбюратор на ЗМЗ инжектор всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода. Следующее отличие, это несколько усложнённая схема включения отопителя.
Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор

Более простое оформление значительно разгружает внимание водителя.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

АВТОЭЛЕКТРИК

Еще один немаловажный момент — это диагностика целостности электроцепей.

Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр счетчик суммарного пробега ; 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки.

Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Если он есть, то сигнал скорости брать с этого контакта. Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.

Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Х3 — розетка переносной лампы.

Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны?

Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Все просто, потребуется для ЗМЗ Подкапотный жгут проводов;. Видео инструкция по установке панели 3- 5, Она состоит из множества компонентов, каждый из которых выполняет определенную функцию.

Так выглядит двигатель ЗМЗ Перестановка электропроводки двигателя Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. В том случае, если тестер покажет более 0.

• Коневоз из газели своими руками



• Какое масло льет завод в гранту



• Почему сгорает катушка зажигания на ваз 2115



• Уаз патриот обрыв ремня грм



• Сгорает предохранитель стеклоподъемника ваз 2110 причины

Как подключить задние фонари

Система освещения автомобиля включает световые и сигнальные устройства. Эти устройства находятся спереди, сзади или по бокам автомобиля. Освещая путь и улучшая видимость, автомобильный фонарь позволяет другим водителям понять размер, направление, форму и положение транспортного средства. Каждое утро имеет свою цель; сегодня мы будем читать проводка заднего фонаря система в деталях.

Что такое задние фонари?

Задние фонари можно найти сзади или сзади автомобиля. В некоторых задних фонарях есть светоотражающий материал, который помогает им увеличить яркость и размер. В таких странах, как Америка, задние фонари должны быть красными. Задние фонари включаются, когда также включены фары. Если ваш автомобиль движется, задний фонарь будет казаться тусклее, а задний фонарь станет ярче, когда вы остановите автомобиль.

Как работают задние фонари?

Реле помогает в работе задних фонарей. Когда вы включаете фары вашего автомобиля, задние фонари также включаются, поскольку задние фонари и проводка фар подключаются к одному и тому же выключателю. Кроме того, задние фонари также подключены к аккумулятору.

Типы задних фонарей

Задние фонари бывают трех типов.

• Светодиодные фонари — популярные задние фонари, поскольку они потребляют меньше энергии и служат дольше, чем стандартные задние фонари.
• Галогенные фары также являются широко распространенными задними фонарями, и вы найдете их на большинстве автомобилей.
• Ксеноновые фары — это яркие, надежные задние фонари высокой интенсивности, в которых вместо нити накаливания используется электрическая дуга.

Аспекты безопасности задних фонарей

Задние фонари необходимы для обеспечения безопасности автомобиля.

Во-первых, они подсвечивают заднюю кромку любого транспортного средства, чтобы водители сзади могли знать размер и форму автомобилей впереди них.

Во-вторых, именно из-за задних фонарей водители других транспортных средств могут заметить вашу машину в дождь или снег.

Предположим, что ваш задний фонарь перестал работать; немедленно отремонтируйте или замените их. Опасно идти на компромисс с предохранителями.

В чем разница между задними фонарями и стоп-сигналами?

Хотя стоп-сигналы и задние фонари находятся на задней стороне автомобиля и имеют одинаковое внешнее покрытие, они не одинаковы. Давайте узнаем разницу между ними:

• Во-первых, задние фонари включаются, когда вы включаете фары. С другой стороны, стоп-сигналы включаются только тогда, когда вы нажимаете педаль тормоза.
• Во-вторых, хотя оба излучают красный свет, стоп-сигналы более яркие и интенсивные, чем задние фонари.

Используются ли в моих задних фонарях и стоп-сигналах одна и та же лампа?

На многих автомобилях используются одинаковые стоп-сигналы и задние фонари.

Если вы хотите узнать, имеют ли стоп-сигнал и задний фонарь вашего автомобиля одну и ту же лампу, нажмите на педаль тормоза и обратите внимание, какая лампа загорается в заднем фонаре. Проводка задних фонарей: Задние фонари такие же, как задние фонари?

Проводка задних фонарей: Задние фонари такие же, как задние фонари?

Нет, задние фонари отличаются от задних фонарей; вместо этого они являются частью системы задних фонарей автомобиля.

Система заднего освещения автомобиля включает:

• Задние фонари
• Сигналы поворота
• Стоп-сигналы
• Фонари заднего хода
• Задние противотуманные фонари

Вы чаще всего используете указатели поворота, тормоза и задние фонари. Фонари заднего хода включаются при движении автомобиля назад. А задние противотуманные фары включаются при снижении видимости до 50 метров и ниже в случае дождя или снегопада и работают как защитное снаряжение.

Схемы блоков реле и предохранителей ГАЗель Некст: расположения

ГАЗ начал производство малотоннажных авто семейства Некст в 2013 году. Изначально он производился только с дизелем Камминз, но позже появились модификации с бензиновым мотором. Конкретный набор предохранителей ГАЗель Некст напрямую зависит от типа двигателя или от варианта кузова: автобус, фургон или авто на платформе.

Всего установлено два полноценных монтажных блока и один дополнительный. Один основный и дополнительный можно найти под капотом, рядом с аккумулятором. Тут находятся защитные плавкие элементы, отвечающие за силовую установку и генератор. Дополнительный блок имеет совершенно разный набор предохранителей в зависимости от того, установлен он на авто с мотором Каменс или бензиновым.

Еще один блок находится в салоне, его крышку можно обнаружить под рулем на панели приборов. Без описания всех предохранителей и реле не удастся не только удачная продажа машины, но и просто эксплуатация.

Блок под капотом

Считается главным, ведь расположенные тут элементы отвечают за бесперебойную работу мотора и аккумулятора. Всего их 19 штук и 9 реле. Найти блок можно на надставке щитка передка, в левой части подкапотного пространства.

Справа расположен еще один блок с меньшим числом предохранителей. Его наполнение зависит от того, о дизельном или бензиновом авто идет речь.

Блок в салоне

Его можно найти под рулем, в нижней части приборной панели. Для доступа к нему необходимо открыть крышку, потянув ее на себя.

Защитные элементы для экономии места помещены в два ряда.

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Бензиновый мотор.

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.

Стартер

Втягивающее реле модели ЯМЗ 534 с обманкой находится в моторном отсеке под номером К10. Внешний вид элемента легко узнать из фото. У машин с мотором Cummins его нет.

За безопасную работу магнитофона отвечает F11 в правом ряду салонного блока. Он рассчитан на 15 А.

Вебасто

В ГАЗель Некст установлен независимый отопитель. Его предохранитель поместили под капотом и обозначили как F8. Рассчитан на 20 Ампер.

Расположено в блоке салона авто под номером К7.

Предохранитель центрального замка

Расположен в левом ряду салонного блока под номером F11 и мощностью 15 А. В модификации 2013 года с цельнометаллическим кузовом его расположение изменили на F8 без изменения номинала.

Противотуманные фары

Защита ПТФ происходит с предохранителем F2 на 5 А в левом ряду салонного монтажного блока. Реле находится в моторном отсеке под номером 4 и подключено через кнопку включения противотуманок.

Система управления двигателем

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Часто задаваемые вопросы

1. Почему не горят задние габариты на Газели Некст?

Возможные причины неисправности задних габаритов на Газели Некст могут быть следующими:

• Проверьте состояние предохранителя, отвечающего за габаритные огни на задней части автомобиля. Если предохранитель перегорел, замените его.
• Проверьте целостность ламп габаритных огней. Если лампа перегорела, замените ее новой.
• Проверьте электрическую проводку. Возможно, произошло обрыв или короткое замыкание в проводах, что привело к отсутствию питания на габаритах. Проверьте соединения, проводку и при необходимости исправьте.

Если после выполнения этих проверок проблема не решается, рекомендуется обратиться к специалисту для более детальной диагностики и ремонта электрической системы.

2. Какие могут быть причины неисправности габаритов на Газели Некст?

Существует несколько возможных причин неисправности габаритных огней на Газели Некст:

• Перегорание ламп габаритных огней. Лампы могут перегореть со временем или при использовании некачественных ламп. Рекомендуется периодически проверять и заменять неисправные лампы.
• Проблемы с предохранителями. Если предохранитель, отвечающий за габаритные огни на задней части Газели Некст, перегорел, габариты могут быть неактивными. Замените перегоревший предохранитель на новый.
• Повреждение проводки. Возможно, при ударе или коррозии повреждена электрическая проводка, что привело к отсутствию питания на габаритах. Проверьте проводку, исправьте повреждения и обеспечьте надежное соединение.

В случае возникновения неисправностей следует обратиться к квалифицированному специалисту для профессиональной диагностики и ремонта автомобиля.

3. Как решить проблему с несрабатывающими задними габаритами на Газели Некст?

Для решения проблемы с несрабатывающими задними габаритами на Газели Некст рекомендуется выполнить следующие действия:

Проверьте предохранители, отвечающие за габаритные огни на задней части автомобиля. Если предохранители перегорели, замените их на новые.
Проверьте лампы габаритных огней. Если лампы перегорели, замените их на новые.
Проверьте состояние проводки

Обратите внимание на возможные повреждения, коррозию или обрывы в проводах, которые могут привести к отсутствию питания на габаритах. При необходимости восстановите или замените поврежденные провода.
Если вы не смогли решить проблему самостоятельно, рекомендуется обратиться к опытному автомеханику для более детальной диагностики и ремонта автомобиля.

4. Какую роль выполняют задние габариты на Газели Некст?

Задние габариты на Газели Некст выполняют важную функцию обозначения габаритных размеров автомобиля при движении в условиях недостаточной видимости. Они позволяют другим участникам дорожного движения определить ширину и габариты автомобиля сзади.

Габариты на Газели Некст также могут использоваться для предупреждения об остановке или выполнении маневров на дороге

Поэтому важно, чтобы габаритные огни были исправными и правильно функционировали
