Подключение реле газон некст к сети
Подключение реле газон некст к сети является важным шагом в установке и настройке системы автоматического полива. Правильное подключение обеспечивает эффективную работу и надежность работы системы.
Для подключения реле газон некст к сети необходимо выполнить следующие шаги:
Отключите питание. Перед подключением реле к сети электрического напряжения необходимо убедиться, что питание отключено
Это важно для вашей безопасности и безопасности оборудования.
Проверьте напряжение. Убедитесь, что напряжение в сети соответствует требованиям реле газон некст
Обычно реле работает на напряжении 220 В. Если у вас другое напряжение, вам может потребоваться использовать дополнительные преобразователи напряжения.
Подключите провода. Откройте крышку реле и подключите провода согласно инструкции производителя. Обычно есть разъемы для подключения фазового, нулевого и заземляющего проводов.
Закрепите реле. Убедитесь, что реле надежно закреплено в произвольном месте и не подвержено вибрациям или механическим воздействиям, которые могут повредить его работу.
Подключите питание. Подключите питание к реле газон некст. Убедитесь, что подключение выполняется согласно требованиям безопасности и электротехническим стандартам.
После выполнения вышеперечисленных шагов вы можете продолжить установку и настройку системы автоматического полива, используя реле газон некст. Заполните систему водой, проверьте работу клапанов и расписания полива, чтобы убедиться, что она функционирует правильно.
Тормозная система Wabco:
- Высокоэффективные вентилируемые дисковые тормозные механизмы всех колес
- ABS + ASR+ EBD — в базовой комплектации
- Индикатор износа тормозных накладок
- Увеличенный ресурс тормозных колодок: до 200 тыс.км
- Преимущества пневматической тормозной системы Wabco: Высокая надежность системы Wabco — сохранение работоспособности даже при небольшой разгерметизации, т. к. возможная утечка компенсируется подачей воздуха от компрессора
- Пневматическая тормозная система обеспечивает малое усилие на педали тормоза
- Уменьшение тормозного пути
- Возможность отбора воздуха для различных потребителей надстройки, подкачки шин и подключения тормозной системы прицепа
Схема подключения блока реле и предохранителей под капотом ГАЗон Next.
Схема подключения блока реле и предохранителей под капотом ГАЗон Next.
Другие схемы ГАЗон Next:
Схема подключения.
1 – аккумуляторные батареи; 2 – стартер; 3 – блок предохранителей силовой; 4 – генератор; 5 – блок реле и предохранителей под капотом; 6 – реле укладки щеток стеклоочистителя; 7 – главное реле СУД; 8 – дополнительное реле стартера; 9 – реле газовых клапанов; 10 – реле ближнего света; 11 – реле дальнего света; 12 – реле противотуманных фар; 13, 14, 15, 16, 17, 18, 19 – газовый клапан; ХР:25/30 – колодка соединения жгута 25 (по кабине) со жгутом 30 (по раме).
К1 – реле стартера; К2 – главное реле СУД; К3 – реле укладки щеток стеклоочистителя; К5 – реле ближнего света; К6 – реле дальнего света; К7 – реле противотуманных фар (опция); К8 – реле газовых клапанов.
Источник
Схемы ГАЗель Next.
Колодки показаны со стороны установки контактов. В17 — датчик положения педали газа; S30 — выключатель сигнала торможения; E23 — нагреватель воздуха; F41 — блок предохранителей; F43 — блок газель некст схема электрооборудования верхний; F5 — блок предохранителей силовой; M1 — стартер; K1 — реле стартера; K5 — реле блокировки стартера; K64 — реле нагревателя воздуха; P2 — комбинация приборов; S — выключатель сцепления; S1 — выключатель системы пуска; S9 — переключатель указателей поворотов; X51 — колодка диагностики МСУД; X51— колодка для запроса кнопки диагностики МСУД.
Для пользования прикуривателем, утопите его до фиксированного положения. После нагрева спирали он вернется в исходное положение готовым к применению. Включенный прикуриватель сильно нагревается. Чтобы воспользоваться розеткой, откройте крышку, закрывающую гнездо розетки, как показано на рисунке.
Длительное использование электрических устройств при выключенном двигателе может газель некст схема электрооборудования причиной разряда аккумуляторной батареи и сделать невозможным последующий пуск двигателя.
На автомобилях с двумя рядами сидений устанавливается дополнительная розетка на обивке левой средней стойки боковины. В пассажирском салоне автобусов могут устанавливаться четыре розетки: две USB-розетки 5В на левой боковине и две розетки газель некст схема электрооборудования на правой боковине перед сиденьем у сдвижной двери и за задним сиденьем.
В зависимости от комплектации автомобиль может оснащаться аудиооборудованием в следующем составе:. Электрическая принципиальная схема подключения звуковых сигналов, прикуривателя, розетки, магнитолы автомобиля ГАЗель Next приведена на рисунке. Содержаниекарта сайта. Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того газель некст схема электрооборудования контура.
Разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления.
Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более газель некст схема электрооборудования проверке исправности ее компонентов. В случае применения для поиска неисправности диагностических приборов тщательно спланируйте в соответствии с прилагаемыми электрическими схемамив какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.
Можно использовать и вольтовую контрольную лампу с комплектом соединительных проводов.
Как уже было упомянуто, газель некст схема электрооборудования тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.
Проверки наличия напряжения питания в цепях электрооборудования Газель NEXT проводятся в случае нарушения электрической цепи. Другой провод тестера подсоедините к контакту разъема проверяемой цепи, предпочтительно ближайшему к аккумуляторной батарее или предохранителю. Если контрольная лампа тестера загорается, напряжение питания на данном отрезке цепи есть, газель некст схема электрооборудования подтверждает исправность цепи между данной точкой цепи и аккумуляторной батареей.
Действуя таким же образом, исследуйте остальную часть цепи. Обнаружение нарушения напряжения питания свидетельствует о наличии неисправности между данной точкой цепи и последней из проверенных ранее где было напряжение питания.
В большинстве случаев причина отказа заключается в ослаблении контактных разъемов и повреждении самих контактов окисление. Одним из методов поиска короткого замыкания в цепях электрооборудования Газель NEXT является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра. Напряжение в цепи должно газель некст схема электрооборудования.
Подергайте проводку, наблюдая за лампой-пробником. Возможно, вызванное перетиранием изоляции проводов. Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей. Другой провод лампы подключите к проверяемому жгуту проводов газель некст схема электрооборудования контакту разъема. Предварительно необходимо проверить работоспособность лампы-пробника, подключив ее провода непосредственно к клеммам аккумуляторной батареи.
Лампа должна загореться. Номинальное напряжение автономного источника питания тестера должно быть 12 В, а мощность лампы — не менее 21 Вт. После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания.
Как настроить реле газон некст для оптимальной работы
Реле Газон Некст — это электромеханическое устройство, предназначенное для автоматического управления системой полива газона. Настраивая реле Газон Некст, вы можете оптимизировать работу поливочной системы, достигнув максимальной эффективности и экономии воды.
Для настройки реле Газон Некст следуйте следующим шагам:
Понимайте свои потребности: Прежде чем приступить к настройке реле Газон Некст, определите, какие требования у вас к поливочной системе
Обратите внимание на тип газона, его площадь, климатические условия и требуемую частоту полива.
Установите параметры полива: Определите, сколько времени должна длиться каждая сессия полива и как часто она должна повторяться. Реле Газон Некст позволяет настроить до 4 различных сессий полива для каждого дня недели.
Настройте датчик дождя: Реле Газон Некст оборудовано датчиком дождя, который позволяет автоматически отключать полив, когда погода становится дождливой
Проверьте настройки датчика дождя и убедитесь, что он работает правильно.
Установите режим экономии воды: Реле Газон Некст имеет функцию экономии воды, которая автоматически регулирует время полива в зависимости от погодных условий. Установите этот режим, чтобы снизить потребление воды во время дождей или периодов влажности.
Проверьте настройки и тестируйте систему: После завершения всех настроек реле Газон Некст, пройдите через каждый день недели и убедитесь, что параметры полива установлены правильно. Для проверки системы полива проведите тестовый полив во всех зонах газона.
Применяя эти простые шаги, вы сможете настроить реле Газон Некст для оптимальной работы вашей поливочной системы. Это позволит улучшить зеленые участки вашего газона, сэкономить воду и обеспечить растения постоянным доступом к влаге.
Блоки под капотом
Основной блок
Данный блок крепится на щитке передка подкапотного пространства и закрыт защитной крышкой.
Назначение предохранителей
p, blockquote 17,0,0,0,0 —>
F1 | 15А Противотуманные фары |
F2 | 10А Сигналы торможения |
F3 | 20А Резерв |
F4 | 10А Резерв |
F5 | 25А Предпусковой подогреватель |
F6 | 25А Резерв |
F7 | 15А Анти блокировочная система тормозов ABS |
F8 | 15A Электро вентилятор кондиционера |
F9 | 10A Ближний свет, корректор (левая фара) |
F10 | 10A Ближний свет, корректор (правая фара) |
F11 | 10A Дальний свет (левая фара) |
F12 | 10A Дальний свет (правая фара) |
F13 | 10A Габаритный свет (левый борт) |
F14 | 10A Габаритный свет (правый борт) |
F15 | 10A Свет заднего хода |
F16 | 10A Компрессор кондиционера |
F17 | 40A Отопитель |
F18 | 40A Нагреватель топлива |
F19 | 40A Выключатель приборов и стартера |
Обозначение реле
p, blockquote 18,0,0,1,0 —>
К1 | Реле стартера |
К2 | Реле нагревателя топлива |
К3 | Реле укладки щеток стеклоочистителя |
К4 | Реле компрессора кондиционера |
К5 | Реле ближнего света фар |
К6 | Реле дальнего света фар |
К7 | Реле противотуманных фар |
К8 | Реле блокировки стартера двигателя Cummins |
К9 | Реле электро вентилятора кондиционера |
Дополнительный блок
Главный блок силовых предохранителей находится под капотом на правой боковой панели и состоит из плавких вставок высокой мощности.
Описание схемы
p, blockquote 22,0,0,0,0 —>
- 125А Нагреватель воздуха двигателя
- 90А Общая плюсовая цепь автомобиля
- 40А Резерв
- 30А Система управления двигателем
p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>
Хотите помочь дополнить материал? Будем рады вашим комментариям.
Проводка подкапотная газон Некст
Проводка подкапотная газон Некст — это система проводов и датчиков, расположенных внутри двигательного отсека автомобиля ГАЗон Некст. Она предназначена для обеспечения электропитания и передачи сигналов между различными компонентами автомобиля.
Преимущества проводки подкапотной газон Некст:
- Надежность. Провода и соединения выполнены из высококачественных материалов, что гарантирует их долговечность и надежную работу.
- Экономичность. Проводка разработана с учетом оптимального расположения компонентов и проводов, что позволяет снизить энергопотребление и повысить эффективность работы автомобиля.
- Удобство монтажа. Провода имеют стандартные разъемы и крепления, что облегчает и ускоряет процесс установки и замены.
- Совместимость. Проводка подкапотная газон Некст разработана специально для данной модели автомобиля, что обеспечивает идеальную совместимость и согласованность работы всех компонентов.
Технические особенности проводки подкапотной газон Некст:
Тип проводки | Материал | Сечение | Длина |
---|---|---|---|
Провода питания | Медь | 2.5 мм² | Разная (в зависимости от компонента) |
Провода сигнализации | Медь | 0.5 мм² | Разная (в зависимости от компонента) |
Провода датчиков | Медь | 0.25 мм² | Разная (в зависимости от компонента) |
Проводка подкапотная газон Некст обеспечивает электрическую связь между различными компонентами автомобиля, такими как аккумулятор, генератор, стартер, система зажигания, система впрыска топлива и другие. Благодаря надежности, экономичности и удобству монтажа, проводка газон Некст является оптимальным выбором для обеспечения электропитания и передачи сигналов в данной модели автомобиля.
Предохранители и реле в салоне Газон Некст

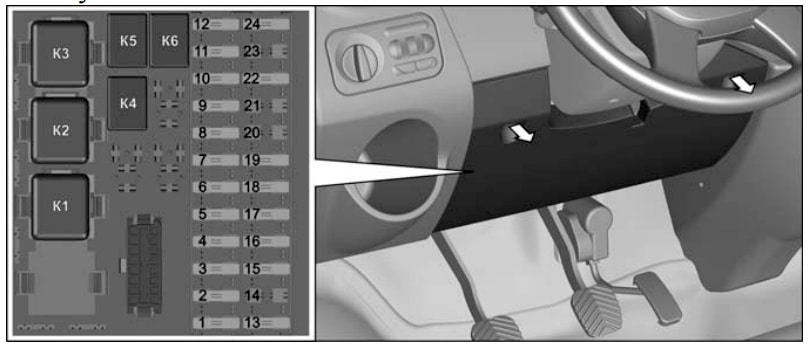

Монтажный блок расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой.
Описание
1 | 7,5А Дневные ходовые огни |
2 | 5А Задние противотуманные огни |
3 | 10А Указатели поворота |
4 | 7,5А Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф («15/1») |
5 | 5А Система управления двигателем («15/1») |
6 | 5А Анти блокировочная система тормозов ABS |
7 | 20А Предохранитель прикуривателя Газон Некст, розетка |
8 | 15А Центральный замок, магнитола (+ 12В) |
9 | 15А Модуль управления светотехникой (+12В) |
10 | 10А Внутреннее освещение |
11 | 10А Аварийная световая сигнализация |
12 | 7,5А Колодка диагностики, комбинация приборов, тахограф, пульт предпускового подогревателя (+12В) |
13 | 20А Стеклоочиститель, стеклоомыватель |
14 | Резерв |
15 | 10А Реле стартера двигателя Cummins или система управления двигателем ЯМЗ |
16 | 25А Стеклоподъемники |
17 | 10А Обогрев зеркал |
18 | 10А Обогрев сиденья водителя |
19 | 15А Дополнительный отопитель |
20 | Резерв («15/2», max 10А) |
21 | Резерв |
22 | 20А Звуковые сигналы, розетка второго ряда сидений |
23 | Резерв (+12В, max 15А) |
24 | 10А Осушитель воздуха тормозов |
Реле
К1 | Реле разгрузки замка |
К2 | Реле отопителя |
К3 | Реле стеклоочистителя |
К4 | Реле звуковых сигналов |
К5 | Реле включения догревателя |
К6 | Реле осушителя воздуха тормозов |
Отдельно, находится реле аварийной сигнализации и указателей поворотов (в верхней части рулевой реки за клавишей включения).
Преимущества подкапотной проводки газон Некст
Преимущества подкапотной проводки газон Некст состоят в следующем:
- Оптимизированная система кабельного монтажа обеспечивает более надежное и эффективное соединение проводов и элементов электрической системы.
- Подкапотная проводка газон Некст помогает улучшить внешний вид автомобиля, так как отсутствует провода, болтающиеся под капотом.
- Устранение проводки под капотом упрощает процесс обслуживания и ремонта автомобиля, поскольку провода легко доступны и не мешают работе механиков.
- Подкапотная проводка газон Некст предотвращает возможные повреждения проводов от механического воздействия, трения и воздействия внешних факторов.
- Герметичное соединение проводов, использованное в системе подкапотной проводки газон Некст, защищает от пыли, влаги и коррозии, что гарантирует более долгий срок службы проводов.
- Увеличение безопасности автомобиля благодаря минимизации возможности короткого замыкания и исключении возможных вспышек и искр от проводов.
- Подкапотная проводка газон Некст облегчает процесс проведения модернизации и улучшения электрической системы автомобиля, поскольку провода легко укладываются и адаптируются к изменениям.
Схема подключения системы управления двигателем ГАЗон Next (автомобильная часть).
Схема подключения системы управления двигателем ГАЗон Next (автомобильная часть).
Другие схемы ГАЗон Next:
Схема подключения.
1 – аккумуляторные батареи; 2 – датчик скорости; 3 – датчик педали газа; 4 – кнопка (уменьшение) «Круиз-контроль»/«Отбор мощности»; 5 – стартер; 6 – блок предохранителей силовой; 7 – датчик температуры окружающего воздуха; 8 – переключатель «Круиз-контроль»/«Отбор мощности»; 9 – клавиша включения «Круиз-контроль»/«Отбор мощности»; 10 – дополнительное реле стартера; 11 – главное реле СУД; 12 – реле газовых клапанов; 13 – датчик сцепления; 14 – датчик торможения; 15 – блок управления АБС»; 16 – колодка диагностики; 17 – комбинация приборов; ХР:12/25 – колодка соединения жгута 12 (по двигателю) со жгутом 25 (по кабине); ХР:25/229-С – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) серого цвета; ХР:25/229-Ч – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) чёрного цвета; ХР:25/229-9 – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) 9-ти контактная; ; ХР:25/30 – колодка соединения жгута 25 (по кабине) со жгутом 30 (по раме).
Источник статьи: http://almarka.ru/shema-sistemy-upravlenija-dvigatelem-gazon-next-avtomobilnaja-chast/
Схема подключения системы управления двигателем ГАЗон Next (двигательная часть).
Схема подключения системы управления двигателем ГАЗон Next (двигательная часть).
Схема подключения.
1 – блок управления двигателем; 2 – датчик давления газа в баллонах; 3 – датчик температуры воздуха; 4 – датчик дифференциального давления; 5 – дроссельная заслонка; 6 – форсунка CNG1; 7 – форсунка CNG2; 8 – форсунка CNG3; 9 – форсунка CNG4; 10 – датчик давления и температуры масла; 11 – датчик давления и температуры воздуха перед заслонкой; 12 – датчик положения заслонки рециркуляции; 13 – свеча зажигания 1; 14 – свеча зажигания 2; 15 – свеча зажигания 3; 16 – свеча зажигания 4; 17– датчик давления и температуры газа в рейле; 18 – датчик числа оборотов коленчатого вала; 19 – датчик числа оборотов распределительного вала; 20 – датчик детонации; 21 – датчик температуры охлаждающей жидкости; 22 – датчик давления воздуха; 23 – запорный клапан редуктора; 24 – датчик кислорода 2; 25 – датчик температуры ОГ; 26 – датчик кислорода 1; 27 – перепускной клапан ТКР; 28 – клапан ТКР; 29 – клапан рециркуляции; 30 – нагреватель воздуха 1.6 кВт; 31 – реле нагревателя воздуха; ХР:12/25 – колодка соединения жгута 12 (по двигателю) со жгутом 25 (по кабине); ХР:12/30 – колодка соединения жгута 12 (по двигателю) со жгутом 30 (по раме).
Основные элементы схемы реле газон некст
-
Газовый клапан — устройство, отвечающее за подачу газа в горелку. Открытие и закрытие клапана осуществляется сигналом от реле.
-
Датчик пламени — элемент, распознающий наличие пламени в горелке. Если пламенеетотсутствует сигнал, реле закрывает газовый клапан.
-
Реле — электромеханическое устройство, которое контролирует работу газового клапана и датчика пламени. Реле получает сигналы от других элементов схемы и в зависимости от них выполняет определенные действия.
-
Трансформатор — устройство, преобразующее электрическое напряжение. В схеме реле газон некст трансформатор используется для питания реле и других элементов системы.
-
Источник питания — устройство, обеспечивающее электропитание всей схемы реле газон некст. Часто в качестве источника питания используется сеть переменного тока.
Эти элементы взаимодействуют между собой и обеспечивают регулировку подачи газа в горелку в зависимости от наличия пламени и других условий работы системы.
Электросхема газона: общая структура
Электросхема газона являет собой план электрической проводки, который отображает расположение и взаимосвязь всех элементов системы. Она позволяет понять, каким образом осуществляется электроподача на различные участки газона и какие устройства включены в сеть.
Основные элементы электросхемы газона:
- Источник питания — это устройство, которое обеспечивает энергией всю систему. Чаще всего в качестве источника питания используется электрическая сеть.
- Распределительный блок — устройство, которое принимает электроэнергию от источника питания и распределяет ее по всей системе. В распределительном блоке могут быть предусмотрены защитные предохранители и автоматические выключатели для обеспечения безопасности работы системы.
- Провода и кабели — необходимы для передачи электроэнергии от распределительного блока к различным устройствам на газоне. Провода должны быть правильно прокладены и обеспечивать надежное соединение с каждым устройством.
- Устройства освещения — газон может быть оборудован различными источниками света, такими как фонари, светодиодные ленты или прожекторы. Эти устройства подключаются к системе электропитания и обеспечивают нужное освещение на газоне.
- Устройства полива — такие как насосы, клапаны и различные системы полива, которые подключаются к электросети для автоматического полива газона.
В зависимости от конкретных потребностей и планируемых устройств на газоне может быть также добавлены другие элементы, такие как системы дренажа, солнечные панели для подзарядки батарей устройств и т. д
Важно разработать электросхему газона с учетом всех возможных потребностей и безопасности работы системы
Использование электросхемы газона позволяет организовать электрическую проводку в соответствии с требованиями безопасности и позволяет управлять различными устройствами на газоне с помощью электропитания. Кроме того, она упрощает процесс монтажа и обслуживания системы, поскольку отображает все необходимые элементы и их взаимосвязь.
Правила безопасности при проведении электропроводки в газоне
Проведение электропроводки в газоне требует соблюдения определенных правил безопасности, чтобы избежать возможных аварий и повреждений. Вот несколько рекомендаций, которые следует учесть при проведении работ:
-
Используйте кабель подходящей мощности: При выборе кабеля для электропроводки в газоне учтите его мощность и длину. Используйте только специальный кабель, предназначенный для работы на открытом воздухе, с устойчивым к влажности покрытием.
-
Правильно прокладывайте кабель: Кабель следует прокладывать на глубине не менее 30 см, чтобы предотвратить возможное повреждение во время омывания газона или копания ям.
-
Избегайте перегрузки: Не подключайте большое количество потребителей к одному участку кабеля, так как это может привести к перегрузке системы и возникновению пожара или короткого замыкания.
-
Обеспечьте защиту от влаги: Убедитесь, что все соединения и разъемы кабеля находятся влагозащищенных корпусах или ящиках, чтобы избежать попадания влаги в электрические контакты.
-
Соблюдайте правила маркировки: Отметьте электропроводку специальными знаками или маркерами, чтобы она была видна и не вызывала повреждений при дальнейших работах на участке.
Соблюдение этих простых правил безопасности поможет избежать неприятностей и обеспечить надежную и безопасную электропроводку в газоне. При возникновении сомнений или вопросов, рекомендуется обратиться к специалистам для получения дополнительной информации и консультаций.
Электропроводка и предохранители
При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.
Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.
Техническое обслуживание
При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)
Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой
Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.
При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.
Схема электропроводки в газоне: особенности и преимущества
Схема электропроводки в газоне представляет собой специально разработанную электросхему, которая используется для обеспечения электрического питания различных устройств и осветительных элементов на участке газона. Эта схема имеет свои особенности и преимущества по сравнению с традиционными методами электропроводки.
Особенности схемы электропроводки в газоне:
- Защита от повреждений: схема электропроводки в газоне предусматривает специальное зарытие проводов и кабелей под землей, что обеспечивает защиту от возможных повреждений в результате попадания дождя, снега или других неблагоприятных климатических условий.
- Зональное распределение: схема электропроводки позволяет разделить газон на зоны и осуществлять проводку в каждой зоне отдельно. Это позволяет управлять освещением и другими устройствами в каждой зоне независимо от остальных.
- Равномерное освещение: благодаря схеме электропроводки в газоне можно обеспечить равномерное освещение всей территории. Это создает комфортную атмосферу и повышает безопасность передвижения в темное время суток.
- Удобство использования: схема электропроводки в газоне предусматривает размещение управляющего пульта, который позволяет удобно управлять всеми устройствами и осветительными элементами на участке.
Преимущества схемы электропроводки в газоне:
- Эстетический вид: схема электропроводки в газоне позволяет избежать видимых проводов и кабелей, что придает газону более аккуратный и эстетически привлекательный вид.
- Безопасность: схема электропроводки в газоне обеспечивает высокий уровень безопасности, так как провода и кабели находятся в земле и не представляют опасности для людей и животных.
- Долговечность: схема электропроводки в газоне предусматривает использование качественных материалов, которые обеспечивают долговечность и надежность системы.
- Гибкость: схема электропроводки в газоне позволяет вносить изменения в расположение осветительных элементов и устройств без дополнительных работ по прокладке новых проводов.
Таким образом, схема электропроводки в газоне обладает рядом особенностей и преимуществ, которые делают ее предпочтительным вариантом для обеспечения электрического питания на газоне. Она обеспечивает безопасность, удобство использования, эстетический вид и гарантирует равномерное освещение всей территории.
Часто задаваемые вопросы
1. Какова схема коробки передач ГАЗон НЕКСТ?
Схема коробки передач ГАЗон НЕКСТ немного отличается в зависимости от типа и модификации автомобиля. Основными компонентами ГАЗон НЕКСТ являются коробка передач, муфты сцепления, переключатель передач, валы и дифференциал. Схема обычно представляет собой блок-схему, где показаны соединения и перемещения силовых элементов системы передачи.
Для получения конкретной схемы коробки передач ГАЗон НЕКСТ рекомендуется обратиться к руководству по эксплуатации автомобиля или консультации с профессиональным механиком.
2. Какие основные неисправности могут возникнуть в коробке передач ГАЗон НЕКСТ?
Основными неисправностями, которые могут возникнуть в коробке передач ГАЗон НЕКСТ, являются:
- Износ или поломка синхронизаторов, что приводит к затрудненному переключению передач.
- Поломка шестерен или подшипников, что может привести к шуму при работе коробки передач.
- Потеря масла или загрязнение масляного фильтра, что может вызвать перегрев и поломку коробки передач.
Для устранения указанных неисправностей рекомендуется обратиться к квалифицированному механику или авторизованному сервисному центру ГАЗон НЕКСТ.
3. Какая регулярная техническая обслуживание требуется для коробки передач ГАЗон НЕКСТ?
Для поддержания надлежащей работы коробки передач ГАЗон НЕКСТ рекомендуется выполнять следующие регулярные процедуры технического обслуживания:
- Проверка уровня и качества трансмиссионного масла.
- Замена трансмиссионного масла согласно рекомендациям производителя.
- Проверка и замена фильтра трансмиссии при необходимости.
- Проверка состояния и работоспособности сцепления и синхронизаторов.
- Проверка и регулировка свободы хода переключателя передач.
