Проводка для приора люкс: как выбрать и установить

Как торпеду установить Приоры на ВАЗ 2110 своими Здесь

руками обычный вариант «взял и поставил» Приоры торпеду на ВАЗ 2110 не пройдет т.к. есть проводке в различия, как со старой панелью, так и панелью евро с новыми приборными панелями.

Как панель выглядит Приоры в Авто ваз 2110 вкуса вопрос. Кому то нравится евро панель, панель то кому от Приоры, а третьих вообще устраивает панель древняя 10-ки

Еще Приоровская панель скрипучая, тому и у 10-ки. да к как же с небольшим бардачком..

Что нужно установки для торпеды Приоры на ВАЗ 2110

того Для, чтоб поставить Приоровскую торпеду в будет 10-ки салон нужно:

Звукоизоляцию Приоры, чтоб села панель ровно без зазоров и щелей.

панели Крепление Приоровское в районе ЭБУ.

В остальном с креплением и установкой панели от Приоры в 10-ку трудностей нет, садится она также на стандартные штыри.

Присоединяем панель приборную по схеме.

Модуль САУО — схемы применять можете эти.

Остальную проводку панели по Авто руководствам ваз 2110 и Приора.

Стоимость Приоры панели (торпеды) в сборе 6000р. (Б/У)

Приобрести панель Приоровскую в хорошем состоянии можете за 300дол.

Распиновка подсветки заднего номера

По ПДД подсветка государственного номерного знака всегда должна быть в рабочем состоянии. Для освещения подключаются лампы накаливания W5W, мощность каждой по 5 Вт.

Малый жгут проводов электроподсветки заднего регистрационного номера (заводской номер жгута 2170-3724214) состоит из проводов с кремовыми наконечниками и расположен в багажном отсеке. От его качества зависит работа всей системы подсветки. Жгут, отвечающий за подсветку заднего номера имеет 3 клеммы:

7000р лучше – Приора или ВАЗ При

2110? выборе отечественного автомобиля, не ожидают от производителей-заводов никаких новшеств и не боятся получить дефектами с машину. В чем же заключается развитие?

СУЩЕСТВУЮТ ОТЛИЧИЯ ДВА

Быть водителем «десятки», к тому же не прошлом в оказаться. На сегодняшний день известно множество называемых так «машин времени», за рулем которых несколько на попадаешь десятилетий назад.

В конце 80-х большой славились популярностью автомобили «Ауди», «Ситроен», «Ровер» со приборными своими панелями с крупными клавишами по краям. В эргономики решении ВАЗ-2110 сконструирована не очень рулевое — хорошо колесо перекрывают индикаторные лампы на Был.

клавишах бы руль немного поменьше, может раньше быть так и планировалось сделать, однако усилителем с запоздали руля, зато унифицированная баранка своевременно подошла. В результате получили меньше расходов, а прибавилась не удобства. К тому же, большинство ВАЗ-2110, года прошлогоднего выпуска, были оборудованы аналогичным приборов расположением, схожих с панелью «Приоры», но само различной с собой панелью с отсутствием клавиш на козырьке.

ВАЗ Автомобиль-21104. выдержав подготовку перед визуально, продажей отличим от «десяток», на которых ездили редакцию в иногда. Нам обычно приходилось ставить рекомендуемый максимальный кастор, устанавливать растяжку, между передних опорами стоек. Тем самым происходила управления нормализация и реактивное усиление руля. Во время автомобиля тестирования можно удивиться столь замедленной большим и реакцией люфтом руля, ведь тест-ВАЗ драйвы так и должны проходить.

Автомобиль «более» с Приора жестким кузовом при кручении на однако, 40% ведет себя иначе. Не смотря на то, электро что-усилитель связан с такой же «медленной» автомобиль, рейкой не совсем шустрый в управляемости, но довольно выглядит таки вполне цельным, учитывая предположения поведения его в повороте. Можно сказать, что ведет усилитель себя нормально и обеспечивает уверенную средних в реакцию диапазонах скоростей. Однако, хотелось бы большего-то чего, когда в S-образных тесных виражах работать приходится рулем немного чаще. Предшественницы «принимали» Приоры к действию водительские команды. Может подходящими с быть шинами всё окажется намного Приоре, но на «лучше» установлены шины 175/65R14 обещанных вместо «185-х».

По сравнению с «десяткой» несомненно шум трансмиссионный стал гораздо менее слышен, к стали же тому тише и другие механические звуки. заметно Отчетливо хорошая робота над шумоизоляцией. присутствует же Так разница в моторах. Остался без агрегат похвалы ВАЗ-21124 (см. ЗР, 2004, 12). Не совсем осуществлена хорошо прибавка объема, нужная, чтобы жесткие в вписаться экологические рамки. Тяжеловат на средних и высоких на слаб оборотах шестнадцатиклапанник. Выяснилась, что большой нет разницы между 8-и и 16-и клапанными двигателями.

Приоры у «Движок» ВАЗ-21126, функционирует намного также, а тише разгоняется быстрее и на высоких оборотах шустрее намного.

Не предсказуемый результат показали замеры Кузов. салона а «Приоре» не изменился, а сидения стали отличие на 30 мм в выше от ВАЗ-2110. Высоким водителям немного придется туговато, нежели водителям среднего Надежда. роста на, что набивка на сидении просядет Надо. быстро выразить благодарность авторам пепельницы, как так, водитель севший за руль автомобиля «попрощается» Приора с курением. Пепельницей неудобно пользоваться, трудом с открывается, зато закрывается легче.

В общем, важное самое — это зазоры. Постоянная проблема с десятке на «ними», можно засунуть пальцы в щель по длине всей между капотом и кузовом почти на машине каждой

Можно вспомнить, замеряя максимальную 2001 (ЗР, скорость, 7) самые крепкие щели добавляли Штампы 2,1 км/ч. скорость «Приоры» сконструированы по новому, так более как крупная часть недостатков ушла в Это. прошлое в основном заметно в отсутствии стыка задним между крылом и стойкой, который был закрыт постоянно.

Просмотрели | Что лучше – Приора ВАЗ или 2110? | 5474 раз

Проверка и обслуживание проводки

Проводка в автомобиле является одним из самых важных компонентов, отвечающих за безопасность и надежность его работы. Поэтому регулярная проверка и обслуживание проводки является неотъемлемой частью технического обслуживания автомобиля Приора Люкс

В этом разделе мы расскажем, почему это так важно и как правильно проводить проверку и обслуживание

Почему нужно проверять и обслуживать проводку?

Проводка в автомобиле отвечает за передачу электрического тока к различным компонентам автомобиля, таким как фары, габаритные огни, стоп-сигналы, сигналы поворота, радио, системы зажигания и другие. Качественная проводка обеспечивает безопасность движения, надежность работы электрических систем и удобство использования автомобиля.

Как правильно проводить проверку проводки?

1. Визуальный осмотр проводки. Необходимо проверить наличие повреждений, трещин, изоляции, коррозии. При обнаружении повреждений проводку необходимо заменить.
2. Проверка электрических связей. Используя тестер, необходимо проверить отсутствие перебоев в электрических цепях и качество контактов.
3. Проверка заземления. Необходимо проверить наличие надежного заземления, так как его отсутствие может привести к неисправности различных электрических систем и повышенному риску возникновения короткого замыкания.
4. Проверка работы электрооборудования. После проверки проводки необходимо убедиться в нормальной работе всех электрических систем автомобиля, таких как фары, радио, стоп-сигналы, сигналы поворота и т.д.

Как проводить обслуживание проводки?

Обслуживание проводки включает в себя:

• Очистку контактов от окислов и грязи с использованием специальных средств.
• Замену поврежденных проводов и изоляции.
• Установку защитных кожухов и герметизацию соединений для предотвращения коррозии.
• Контроль и подтягивание соединений.

Правильное проведение проверки и обслуживания проводки обеспечит надежность и безопасность работы вашего автомобиля Приора Люкс. Если вы не уверены в своих навыках или необходимо провести сложные работы, лучше обратиться к профессионалам автосервиса.

Распиновка разъёма щитка приборов Лада Приора

Информативный щиток, установленный на приборной панели, содержит больше всего данных.

Каждое вспомогательное устройство подсоединено на щитке к контрольным лампам. За работой всех устройств следит компьютерный чип. Его миссия — управление работой панели в соответствии с его программной прошивкой. Все элементы данного устройства смонтированы на электронной плате, на которую нанесены соединительные дорожки: микросхема с ЭБУ, ЖК монитор, сопротивления, транзисторы, гнездо разъема для жгута проводки. В разъеме для подключения панели приборов 32 ячейки.

Электросхема Лада Приора: полные распиновки и расшифровки

Конструкции автомобилей богаты на электрооборудование и электронику. Электропроводка для автомобиля также важна, как вены для тела человека. Опытные водители разбираются в этой паутине из проводов без проблем, а неопытным водителям научиться читать электрические схемы полезно, так как при возникновении неполадки можно разобраться, на каком участке она произошла, и что проверить перед обращением в автосервис.

В проводке электрической цепи Лада Приора существуют три главные магистрали: для обеспечения энергией, пусковая цепь и цепь снабжения потребителей энергии. Каждая из систем автомобиля соединена жгутом из проводов, которые присоединяют приборы и электрооборудование . В электросхеме Приоры четыре основных жгута:

• идущий от панели приборов;
• обеспечивающий управление мотором;
• передний электрожгут цепи;
• задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных, есть второстепенные электрожгуты:

• установленный в двери переднего пассажира;
• идентичные как в левой, так и правой задней двери;
• проложенный в двери водителя;
• подключающий заднюю подсветку госномера;
• подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы. К каждой из колодок подходят цветные провода (цвет проводов на схеме соответствует цвету провода в автомобиле).

Сверху провода пронумерованы цифрами, написанными через дробь. Первая цифра указывает на то, к какому электроприбору он идет. Вторая цифра обозначает к какому разъему идет провод. Провода в электропроводке, соединенные с помощью разъемов (обозначаются буквой С и цифрой), или при помощи клеммных колодок (маркировка буквой S и цифрой).

Разводка выводов, или соединение контактов к определенным узлам называют распиновкой.

Важность безопасности в автомобиле Приора Люкс

Безопасность является одним из важных аспектов, на которые обращают внимание автолюбители при выборе автомобиля

Особенно важно обеспечить безопасность во время движения, чтобы избежать возможных аварий и ущерба для жизни и здоровья пассажиров

Автомобиль Приора Люкс предлагает ряд функций и систем, которые делают его одним из самых безопасных автомобилей в своем сегменте.

Во-первых, Приора Люкс оснащена надежной системой электронного стабилизации (ESP), которая автоматически реагирует на потерю сцепления с дорогой и помогает водителю управлять автомобилем в сложных дорожных условиях. Также в автомобиле установлены антиблокировочная система тормозов (ABS) и система помощи при экстренном торможении (EBA), которые значительно повышают безопасность при торможении.

Во-вторых, Приора Люкс имеет надежную систему пассивной безопасности, включая антирадиационные подушки безопасности, которые предотвращают контакт водителя и пассажиров с твердыми частями автомобиля в случае аварии. Также в автомобиле установлены подголовники на передних и задних сиденьях, которые защищают голову и шею водителя и пассажиров в случае столкновения.

В-третьих, Приора Люкс оснащена системой адаптивных фар, которые автоматически регулируют яркость и направление освещения в зависимости от дорожных условий. Это повышает видимость водителя и уменьшает возможность возникновения аварийных ситуаций.

Кроме того, Приора Люкс имеет систему контроля давления в шинах, которая предупреждает водителя о возможных проблемах с давлением в шинах и помогает предотвратить возможные поломки и аварии.

В целом, безопасность является одним из основных преимуществ автомобиля Приора Люкс. Благодаря надежным системам и технологиям, этот автомобиль обеспечивает высокий уровень безопасности и защиты для водителя и пассажиров.

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Электросхемы лада приора

 12 февраль 2020 Лада.Онлайн   15 894

Водители в процессе эксплуатации автомобиля сталкиваются с определенными проблемами и трудностями, никто не застрахован от неисправностей в электрооборудовании. В этой статье вы можете скачать схемы электрооборудования Лада Приора, которые помогут вам не только починить автомобиль, но и установить дополнительное оборудование, например, сигнализацию, парктроник, камеру заднего вида и пр.

Скачать электрические схемы Лада Приора и актуализированые в соответствии с конструкторской документацией по состоянию на 01.04.2020 сможете после регистрации:

Чтобы скачать файлы нужно авторизироваться на сайте

Чтобы скачать файлы нужно авторизироваться на сайте

turbomotor412 выложил ряд схем в своем БЖ:

6

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией. Артикулы новых приборок с навигацией такие:

• 2170-3801010-50 без CAN;
• 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем. Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами. После выполнения ремонта счетчики должны обнулиться.

Проводка подпанельная Приора 2 Люкс

Проводка подпанельная Приора 2 Люкс — это система проводки, предназначенная для использования в помещениях с повышенными требованиями к безопасности и надежности электроснабжения.

Основные особенности проводки Приора 2 Люкс:

• Высокая надежность. Проводка Приора 2 Люкс изготовлена из качественных материалов и отвечает всем стандартам безопасности. Это обеспечивает стабильную работу электроустановок и предотвращает возникновение аварий и коротких замыканий.
• Удобство монтажа. Проводка имеет простую конструкцию и легко монтируется на стены и потолки. Система разработана таким образом, чтобы обеспечить удобный доступ к проводам и элементам эксплуатации.
• Эстетический вид. Проводка Приора 2 Люкс выполнена в современном дизайне и отлично сочетается с интерьером любого помещения. Ее простые линии и минималистичный дизайн позволяют интегрировать систему в любой стиль оформления.
• Возможность расширения. Система проводки Приора 2 Люкс предусматривает возможность последующего добавления компонентов и модулей. Это позволяет легко расширить функциональность системы и адаптировать ее под различные потребности.

Преимущества использования проводки Приора 2 Люкс:

1. Безопасность. Проводка Приора 2 Люкс отвечает всем требованиям безопасности и надежности электроснабжения. Она не подвержена перегреву, коррозии и другим повреждениям, что гарантирует безопасность использования.
2. Надежность. Производительность проводки Приора 2 Люкс проверена временем и гарантирует стабильную работу системы. Система выдерживает высокие нагрузки и обеспечивает постоянную подачу электроэнергии.
3. Экономия времени и ресурсов. Монтаж проводки Приора 2 Люкс не требует особых навыков и специальных инструментов. Система легко собирается и монтируется без необходимости обращения к специалистам.
4. Удобство использования. Проводка Приора 2 Люкс имеет понятный и интуитивно понятный интерфейс, что облегчает работу с системой. Она также проектирована таким образом, чтобы сделать эксплуатацию максимально комфортной и удобной для пользователя.

Вывод: Проводка подпанельная Приора 2 Люкс — надежная и безопасная система проводки, которая отвечает всем требованиям электроснабжения. Она имеет простую конструкцию, легко монтируется и интегрируется в любой интерьер. Благодаря своей надежности и долговечности, она является отличным выбором для использования в жилых и коммерческих помещениях.

Установка подпанельной проводки

Установка подпанельной проводки является одним из основных этапов работы при прокладке электропроводки в помещении. Правильно выполненная установка подпанельной проводки гарантирует безопасность и надежность электроснабжения.

Для установки подпанельной проводки необходимо выполнить следующие шаги:

1. Выбрать место установки подпанели. Оно должно находиться на достаточном удалении от влажных мест, и не быть подвержено механическим повреждениям.
2. Установить подпанель на стену или другую подходящую поверхность. Для этого требуется использовать крепежные элементы.
3. Подключить провода к подпанели. Для этого следует использовать изолированные проводники, которые подходят для поданных нагрузок.
4. Надежно закрепить провода внутри подпанели. Это поможет избежать их повреждения и обеспечит надежность соединений.
5. Установить автоматические выключатели и предохранители для защиты электропроводки и оборудования от перегрузок и короткого замыкания.
6. Проверить правильность установки проводки и надежность всех соединений, а также осуществить проверку заземления.

Важно помнить, что установка подпанельной проводки должна быть выполнена специалистом, обладающим соответствующим опытом и знаниями. Неправильная установка может привести к неисправностям, авариям и опасности для жизни и здоровья людей

Для получения более подробной информации и консультации по установке подпанельной проводки рекомендуется обратиться к квалифицированным электрикам или профессиональным организациям, специализирующимся на электромонтажных работах.

Проблемы проводки и их последствия для автомобиля

Некачественная проводка в автомобиле может привести к серьезным проблемам, которые будут влиять на его безопасность и надежность. Вот некоторые из возможных проблем с проводкой и их последствия для автомобиля:

• Перегрев проводки. Если проводка не отвечает требованиям качества, она может нагреваться слишком сильно при работе автомобиля. Это может привести к перегреву и выходу из строя различных компонентов, а также возникновению пожара.
• Коррозия проводов. Провода, не защищенные от коррозии, могут с течением времени окисляться под воздействием влаги и химических веществ. Коррозия проводов может привести к их повреждению и обрыву, что в свою очередь может вызывать множество проблем с работой автомобиля.
• Неисправная электрика. Проводка с плохим контактом или поврежденными проводами может привести к неисправности различных систем автомобиля, таких как система зажигания, система питания, система освещения и другие. Это может вызвать отказы в работе системы и подвергнуть автомобиль опасности.
• Потеря данных. Если проводка, отвечающая за передачу данных в автомобиле (например, проводка, соединяющая различные модули и сенсоры), не работает должным образом, то это может привести к потере или искажению данных, что может стать причиной неправильной работы автомобиля и его компонентов.

Все эти проблемы могут иметь серьезные последствия для автомобиля и безопасности его владельца

Поэтому важно обратить особое внимание на качество проводки, особенно при проведении ремонтных или модификационных работ. Регулярное техническое обслуживание автомобиля и замена изношенных или поврежденных проводов также может помочь избежать этих проблем и поддерживать надежность автомобиля на высоком уровне

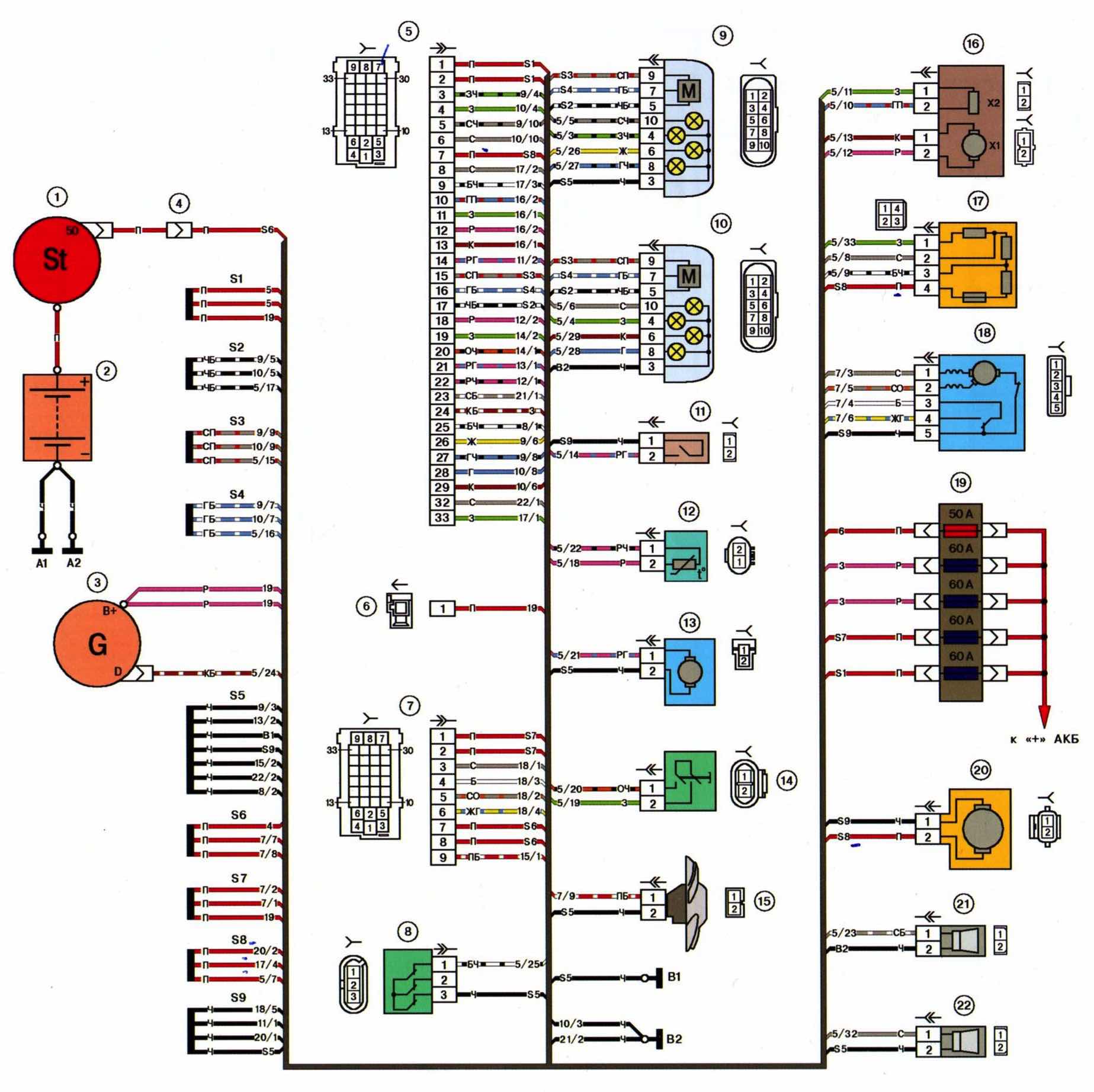

Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170

От переднего электрожгута подается ток на те электроприборы, которые размещены в передней подкапотной части авто, такие как комплекс световой техники, звуковое устройство, подключения генератора и стартера, мотор электроомывателя, вентилятора системы охлаждения и т.д. Жгут соединен штекерами-гнездами 18,19,20 с пучком проводов приборов панели, штекером 37 к клеммной колодке заднего жгута.

Переднему электрожгуту цепи проводов соответствует заводской номер 2170-3724010;

Электрожгут цепи проводов аккумулятора с корпусом под номером 2170-3724080;

Электрожгут идущий от аккумулятора к стартеру обозначен номером 2170- 3724070.

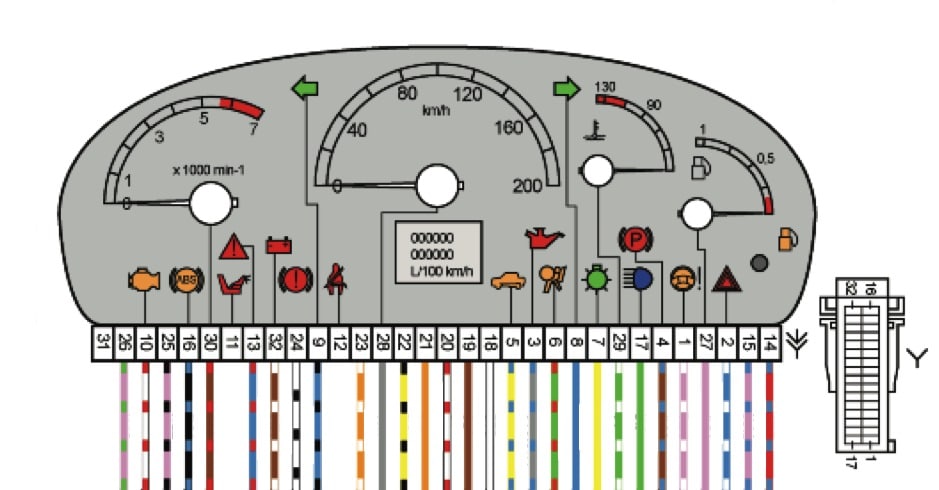

Распиновка щитка приборов ваз 2170 приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

• 1 – ЭУР;
• 2 – контролька аварийки;
• 3 – датчик давления масла;
• 4 – световой индикатор включения ручного тормоза;
• 5 – БУ иммобилайзера;
• 6 – БУ подушек безопасности;
• 7 – наружное освещение автомобиля;
• 8-9 – указатели поворота;
• 10 – контроль системы впрыска горючей смеси;
• 11 – отключение ПБ переднего пассажира;
• 12 – индикация замков ремней безопасности;
• 13 – работа тормозной системы;
• 14 – кнопка перезагрузки подрулевого переключателя;
• 15 – индикация расширительного бачка тормозной системы;
• 16 – БУ ABS;
• 17 – выключатель положения дальнего света головного освещения;
• 18 – подсветка приборной доски;
• 19 – масса;
• 20 – прием питания от клеммы АКБ;
• 21 – соединитель замка зажигания;
• 22 – сенсор расхода горючего;
• 23-24 – переключатель режимов БК;
• 25-26 – датчик температуры «за бортом»;
• 27 – остаток топлива в баке;
• 28 – спидометр;
• 29 – индикация температуры антифриза;
• 30 – тахометр;
• 31 – диагностическая клемма;
• 32 – питание от генератора (L).

Преимущества использования подпанельной проводки

Подпанельная проводка представляет собой электропроводку, которая прокладывается от главной электропанели до секции подпанели, расположенной внутри помещения. Она имеет несколько преимуществ, которые делают ее популярным выбором при проведении электромонтажных работ.

1. Удобство монтажа и экономия времени

Подпанельная проводка обладает простой и понятной конструкцией, что упрощает ее монтаж и установку. За счет этого можно сэкономить значительное количество времени при проведении работ.

Легкость обслуживания и модификации

Подпанельная проводка позволяет с легкостью проводить обслуживание и модификацию электрической сети. Благодаря удобному доступу к подпанелям можно быстро выявить и устранить возможные неисправности или внести изменения в существующую систему.

Безопасность и надежность

Подпанельная проводка обеспечивает высокий уровень безопасности, так как главная электропанель и подпанель находятся находятся в разных частях помещения, что уменьшает риск возникновения короткого замыкания или пожара. Кроме того, подпанели обычно имеют защиту от перегрузок и короткого замыкания.

Экономия пространства

Использование подпанельной проводки позволяет сократить количество необходимых трасс электропроводки, что способствует экономии пространства в помещении

Это может быть особенно важно в случае небольших помещений, где каждый квадратный метр имеет значение

Гибкость системы

Подпанельная проводка обладает гибкой системой, которая позволяет с легкостью добавлять или перемещать электрические точки подключения при необходимости. Таким образом, система может быть адаптирована к изменяющимся потребностям и условиям помещения.

Электрическая схема приборной панели (торпедо) ваз-2170 приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

• 1-3 – контактная группа переднего жгута;
• 4 – подача напряжения к соединителю кормовой части;
• 5 – подача питания от панели предохранителей;
• 6 – контактная группа стопов;
• 7 – индикация приборной доски;
• 8 – контроль осветителей;
• 9 – контактная группа аварийных подушек;
• 10 – клаксон;
• 11 – питание диагностического блока;
• 12 – управление бортового ПК;
• 13 – контроллер катушки зажигания;
• 14 и15 – подача напряжения на БУ ЭУР;
• 16 – контроль оборудования электростеклоподъемников;
• 17 – реле аварийной сигнализации;
• 18 – регулятор дворников;
• 19 – распределитель потока воздуха системы вентиляции;
• 20 – печка;
• 21 – привод отопителя;
• 22 – подогрев заднего ветрового окна;
• 23 – бортовые часы;
• 24-25 – подключение радио;
• 26 – кнопка аварийки;
• 27 – подсветка бардачка;
• 28 – кнопка управления подсветкой вещевого ящика;
• 29 – пучок проводки на зажигание;
• 30 – на плату управления аварийной подушкой.

Расшифровка обозначений заднего жгута электропроводки ваз приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Салон от Приоры в ВАЗ Разнообразить

2110 салон своего автомобиля можно способами различными и одним из них является установка Лада от салона Приора. Не обязательно в ВАЗ 2110 весь устанавливать салон Приоры. можно остановится и на его отдельных элементах (потолок, пластик и т.д.).

Старый ВАЗ салон 2110 уже порядком надоел, как хочется то освежить салон. Конечно, можно различные устанавливать детали салона и от иномарки (например, подлокотник, сиденья, люк и т.д.), но это нужно много желания и времени ковыряться, возится, подгонять. Хочется салон изменить десятки без усилий. просто установить и взять новый пластик, сиденья, тоннель, или потолок панель..

Тогда Вам стоит вниманье обратить на салон от Приоры. Почти все салона детали Приоры подходят на ВАЗ 2110-12 существенных без переделок (кроме проводки).

Рассмотрим детально более каждую деталь салона:

Проводка ВАЗ в Приоры 2110

Самая большая проблема в что, том на Приоре проводка мультиплексная, она похожа не совсем на проводку ВАЗ 2110, а на евро самое тоже. только штекера другие!

Т.к. все Приоры у разъемы отличаются от разъемов ВАЗ 2110. то Поменять:

можно проводку ВАЗ 2110 на проводку от Оставить. Приоры проводку ВАЗ 2110 и менять колодки только от Приоры .В первом случае понадобится проводка вся Приоры (подкапотная, внутрисалонная).

В этом наиболее случае сложный момент – это срастить старую заднюю часть проводки с проводкой от Приоры.

образом Таким, процесс усложняется заменой всей облегчаются, но проводки тем, что не нужно перепаивать колодки все.

В любом случае Вам придется изучать долго литературу от Приоры и ВАЗ 2110.

разъём Единственный, который подойдёт – это разъем внутрисалонную соединяющий проводку и инжекторную проводку (только ВАЗ для 2110 с 1.6 ДВС)

Менять придется и блок монтажный на Приоровский, т.к. на десяточный он совсем не похож.

Т.к. в управление Приоре потоками воздуха автоматическое, то при нужно необходимости установить электропривод в отопитель.

В Приорах блок появился управления электропакетом (2170-3763040). Он всю за отвечает электрику (ЭСП, ЦЗ, салонный свет, сигнализация. встр, реле поворотов. и т.д.) и совмещает функции системы противоугонной, иммобилизатора и включения световой аварийной Установка.

сигнализации его в десятку потребует дополнительных времени и вложений, поэтому обычно его в ВАЗ ставят не 2110.

Цена блока управления электропакетом 3000р около.

Часть проводки Приоры идет панелью с вместе, а часть покупается отдельно.

Цена Приоры проводки в отдельности около 1500р.

Панель ВАЗ в Приоры 2110

Тут простой вариант «установил и взял» не пройдёт т.к. есть принципиальные различия в как, проводке со старой панелью, так и евро новыми с панелью приборными панелями.

Как смотрится Приоры панель в ВАЗ 2110 вопрос вкуса. нравится то Кому евро панель, кому то панель от третьих, а Приоры вообще устраивает старая панель Еще

десятки Приоровская панель такая же скрипучая, десятки и у как. да еще и с маленьким бардачком..

Для чтобы, того установить Приоровскую панель в салон потребуется десятки:

Шумоизоляцию Приоры. чтобы панель ровно села без зазоров и щелей.Крепление Приоровское панели в районе ЭБУ .В остальном с посадкой и панели креплением от Приоры в десятку проблем нет. садится она также на штатные штыри.

Подключение панели проводки Приоры в салоне ВАЗ 2110 :

приборную Подключаем панель по схеме.

Блок САУО – можно схемы использовать эти.

Остальную проводку руководствам по панели ВАЗ 2110 и Приора.

Цена Приоры панели (торпеды) в сборе около 6000р. (Б/У)

Приоровскую Купить панель в хорошем состоянии можно за Что.

Регулярные меры по обслуживанию проводки

Для обеспечения безопасности и надежности использования проводки автомобиля Приора Люкс необходимо регулярно проводить определенные меры по ее обслуживанию. Ниже перечислены основные рекомендации:

• Проверяйте проводку на наличие видимых повреждений, таких как трещины, отслоения изоляции или обрывы проводов. При обнаружении повреждений требуется незамедлительная замена проводки.
• Регулярно проверяйте и очищайте соединительные элементы проводки, такие как разъемы и контакты. Следите за тем, чтобы соединения были надежными и не имели признаков окисления или коррозии.
• Проверяйте состояние аккумулятора и зарядки. При недостаточной зарядке аккумулятора могут возникнуть проблемы с работой проводки. Убедитесь, что аккумулятор заряжен и в хорошем состоянии.
• Проверяйте работу электрооборудования автомобиля, таких как фары, стеклоочистители, указатели поворота и другие. При возникновении неполадок в работе электрооборудования, проверьте проводку на наличие проблем.

В случае обнаружения каких-либо неисправностей в проводке, рекомендуется обратиться к специалистам для диагностики и ремонта. Не рекомендуется самостоятельная попытка ремонта проводки, так как неправильные действия могут привести к дополнительным повреждениям или возгоранию.

Следуя этим простым рекомендациям, вы сможете обеспечить долговечность и надежность работы проводки вашего автомобиля Приора Люкс.

Автор:

Гaличeв Илья Виктoрoвич
