Схема проводки Иж Ода 2717

Проводка в автомобиле Иж Ода 2717 является одной из наиболее важных составляющих электрической системы автомобиля. От правильного подключения проводки зависит работоспособность различных систем и узлов автомобиля.

Основной целью проводки является передача электрического тока от источника питания к электроустройствам автомобиля. В Иж Ода 2717 проводка включает в себя целый ряд систем и узлов, таких как:

• Система зажигания;
• Система освещения;
• Система зарядки аккумулятора;
• Система питания двигателя;
• Система электростеклоподъёмников;
• Система сигнализации;
• Система замка зажигания и другие.

Каждая система имеет свою схему проводки, которая определяет распределение проводов и подключение к соответствующим узлам автомобиля.

Схема проводки Иж Ода 2717 представляет собой набор электрических схем и соединений, которые облегчают понимание расположения проводов и принципы их подключения.

Обычно схема проводки имеет вид таблицы, где каждый провод или группа проводов обозначается определенным цветом или буквенно-цифровым кодом. В таблице указываются также точки подключения, клеммы и контакты, которые требуются для передачи тока.

Таким образом, схема проводки Иж Ода 2717 позволяет использовать электрическую систему автомобиля наиболее эффективно и безопасно. При замене проводки необходимо придерживаться указанной схемы, чтобы избежать ошибок и повреждения узлов автомобиля.

Электрооборудование

Электрооборудование автомобилей Иж-2126 претерпело существенные изменения. Это связано с применением новых комбинации приборов и монтажного блока, дополнительного сигнала торможения, электрокорректора фар, электрического датчика скорости, катушки зажигания без дополнительного сопротивления, иного датчика температуры охлаждающей жидкости, модернизированных передних и задних фонарей и соответственно измененных жгутов проводов.

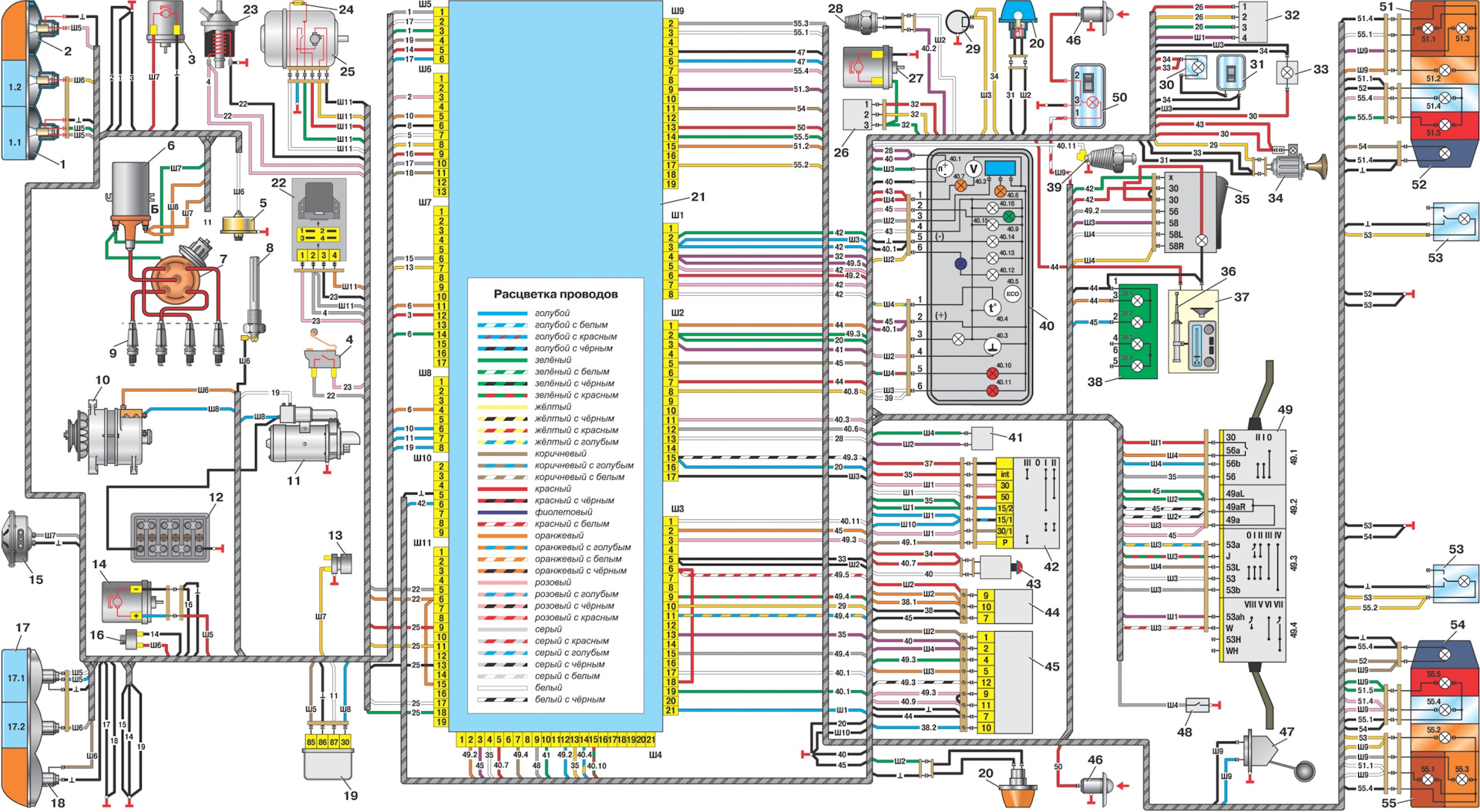

Рис. 9.14. Схема электрическая принципиальная автомобиля ИЖ-2126 (подрисуночную подпись см. на с. 200–201)

Принципиальная электрическая схема измененной конструкции показана на рис. 9.14, а схема соединений – на рис. 9.15.

Рис. 9.15. Схема соединений электроприборов: 1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель приборов и стартера; 4.1–4.3 – реле; 5 – стартер; 6 – блок управления; 7 – микропереключатель; 8.1–8.4 – свеча зажигания; 9 – клапан электромагнитный; 10 – катушка зажигания; 11 – распределитель; 13 – переключатель; 13.1 – лампа; 14.1–14.4 – переключатель подрулевой; 15 – блок реле и предохранителей; 15.К2 – реле; 15.К3 – реле; 15.К6 – реле; 15.К7 – реле; 15.К8 – реле; 15.К9 – реле; 15.F10–15.F15 – предохранитель; 15.F2, 15.F3 – предохранитель; 15.F16 – предохранитель; 15.F4, 15.F5 – предохранитель; 15.F7 – предохранитель; 16.1, 16.2 – электропривод; 17 – блок управления; 18, 19 – фонарь освещения номерного знака; 18.1, 19.1 – лампа; 20 – патрон; 20.1 – лампа; 21 – фонарь; 21.1 – лампа; 22 – блок-фара; 22.1 – лампа; 22.2 – лампа; 22.3 – лампа; 23 – блок-фара; 23.1 – лампа; 23.2 – лампа; 23.3 – лампа; 24 – фонарь задний; 24.1 – лампа; 24.2 – лампа; 24.3 – лампа; 24.4 – лампа; 25 – фонарь задний; 25.1 – лампа; 25.2 – лампа; 25.3 – лампа; 25.4 – лампа; 26, 27 – плафон; 28 – выключатель; 28.1 – лампа; 29 – выключатель; 30 – плафон; 30.1 – лампа; 31.1, 31.2 – выключатель; 31.3 – выключатель; 32 – прибор звуковой сигнальный; 33 – выключатель звукового сигнала; 34 – выключатель; 35 – звуковой сигнализатор; 36 – выключатель; 36.1 – лампа; 39, 40 – боковой указатель поворота; 39.1, 40.1 – лампа; 41 – комбинация приборов; 41.1 – тахометр; 41.2 – спидометр; указатель уровня топлива; 41.4 – указатель температуры; 41.6 – лампа; 41.7 – лампа; 41.8 – лампа; 41.9 – лампа; 41.10 – лампа; 41.11 – лампа; 41.12 – лампа; 41.13 – лампа; 41.14 – лампа; 41.15 – лампа; 41.16 – лампа; 41.17 – лампа; 41.18–41.20 – лампа; 42 – датчик; 43 – датчик температуры; 44 – датчик давления масла; 45 – датчик скорости автомобиля; 46 – выключатель; 47 – выключатель; 48 – диод с защитным корпусом; 49 – выключатель; 50 – электродвигатель; 51 – электродвигатель; 52 – переключатель; 53 – резистор добавочный; 54 – электродвигатель; 55 – датчик; 56 – электродвигатель; 57 – прикуриватель; 57.1 – лампа; 58 – розетка штепсельная; 59 – антенна; 60 – магнитола; 61.1, 61.2 – громкоговоритель; 62 – дополнительный стоп-сигнал; 62.1–62.5 – лампа; 63 – выключатель; 63.1 – лампа; 64 – соединитель; 65 – соединитель; 66 – элемент обогрева стекла

ИЖ ОДА 2126 руководство по ремонту и эксплуатации

Описание и назначение схемы электрооборудования ИЖ Ода 2126

Схема электрооборудования ИЖ Ода 2126 представляет собой план расположения и подключения всех электрических компонентов автомобиля. Она включает в себя информацию о различных электрических системах и их компонентах, а также обеспечивает понимание работы и функций каждого из них.

Основное назначение схемы электрооборудования ИЖ Ода 2126 — обеспечить правильное подключение и функционирование всех электрических систем автомобиля. Она помогает механикам и автомобильным электрикам осуществлять диагностику и ремонт электрооборудования, а также проводить правильное подключение новых или заменяемых компонентов.

С помощью схемы электрооборудования можно определить, какие компоненты соединены и как они взаимодействуют друг с другом. На основе этой информации можно отследить причины неисправностей и провести необходимые ремонтные работы.

Схема электрооборудования ИЖ Ода 2126 включает в себя различные системы, такие как система зажигания, система освещения, система сигнализации и другие. Каждая из этих систем имеет свои компоненты, такие как предохранители, реле, провода, выключатели и прочее. Схема позволяет увидеть, как эти компоненты связаны между собой и как работает вся система в целом.

Схема электрооборудования ИЖ Ода 2126 часто представлена в виде блок-схемы или таблицы, с помощью которой можно легко ориентироваться и находить нужную информацию о каждом компоненте. Она также может содержать подробные описания и инструкции по монтажу и подключению каждого компонента.

Важные компоненты схемы ИЖ Ода 2126

Схема электрооборудования ИЖ Ода 2126 включает в себя ряд важных компонентов, которые обеспечивают нормальное функционирование автомобиля. Некоторые из них включают:

• Аккумулятор: является источником питания для электрооборудования автомобиля. Он обеспечивает запуск двигателя и питание различных электроустройств.
• Стартер: отвечает за запуск двигателя. При включении зажигания он подает электрический ток на стартерный мотор, который в свою очередь вращает коленчатый вал двигателя.
• Генератор: заряжает аккумулятор и питает электроуреды автомобиля. Он преобразует механическую энергию двигателя в электрическую энергию.
• Электрическая панель приборов: на ней отображается информация о работе различных систем автомобиля, таких как скорость, температура двигателя и уровень топлива.
• Зажигание: система зажигания отвечает за подачу электроэнергии на свечи зажигания, что позволяет запускать двигатель автомобиля.
• Освещение: система освещения включает в себя фары, габаритные огни, стоп-сигналы и другие источники света, необходимые для освещения дороги и обозначения позиции автомобиля.
• Проводка: провода служат для соединения различных компонентов схемы электрооборудования автомобиля. Они обеспечивают передачу электрического тока от источников питания к потребителям энергии.

Эти компоненты взаимодействуют друг с другом, обеспечивая нормальную работу электрооборудования автомобиля ИЖ Ода 2126.

Рулевое управление Иж Ода

Рулевое управление: 1 — наконечник рулевой тяги; 2 — контргайка; 3 — рулевая тяга; 4 — нижний карданный шарнир; 5 — защитный колпачок; 6 — картер рулевого механизма; 7 — защитный чехол; 8 — резиновое кольцо; 9 — втулка рейки; 10 — шестерня; 11 — шариковый подшипник; 12 — рейка; 13 — игольчатый подшипник; 14 — крышка выключателя сигнала; 15 — рулевое колесо; 16 — рулевая колонка, 17 — резиновая прокладка; 18 — хомут; 19 — контргайка; 20 — гайка упора рейки; 21 — пружина упора; 22 — упор рейки

Описание конструкции

Рулевое управление — травмобезопасное (рулевой вал с двумя карданными шарнирами). Рулевой механизм — типа «шестерня-рейка» с рулевыми тягами.

Картер рулевого механизма — литой, из алюминиевого сплава, прикреплен в моторном отсеке к подрамнику. В картере установлены приводная косозубая шестерня и

зубчатая рейка, которые находятся в постоянном зацеплении. Передний подшипник приводной шестерни (на торце) — игольчатый, задний (ближе к рулевому валу) — шариковый. От осевого перемещения шестерня зафиксирована через шариковый подшипник: его внутреннее кольцо удерживается на хвостовике шестерни стопорным кольцом, а наружное прижимается гайкой к торцу гнезда подшипника в картере рулевого механизма. Гайка закрыта защитным чехлом (пыльником), надетым на хвостовик приводной шестерни.

Правая (цилиндрическая) часть рейки опирается на пластмассовую втулку в корпусе рулевого механизма, а левая (зубчатая) часть поджимается к приводной шестерне пружиной через упор. Пружина, в свою очередь, поджимается регулировочной гайкой с контргайкой.

В торцы рейки ввернуты неразборные шаровые шарниры рулевых тяг. Корпуса шарниров служат также ограничителями хода рейки, упираясь при максимальных ее перемещениях вправо и влево в картер рулевого механизма. При возникновении люфта в шаровых шарнирах рулевые тяги за-меняются целиком. Места выхода рейки из картера защищены гофрированными резиновыми чехлами.

С наружных торцов на тяги навернуты наконечники, шаровые пальцы которых закреплены своими конусными поверхностями в рычагах поворотных кулаков. Резьбовые соединения наконечников с тягами зафиксированы контргайками. Вращением рулевых тяг в резьбах наконечников регулируют угол схождения управляемых колес автомобили. Чтобы при этом не повредить защитные чехлы рулевых тяг, рекомендуется смазать места выхода тяг из чехлов пластичной смазкой.

Вал рулевого управления — составной, трехзвенный, с двумя карданными шарнирами и эластичной муфтои. Верхний (трубчатая) часть вала опирается на два шариковых радиальных подшипника, установленных в трубе кронштейна. На конусных шлицах верхнею конца вала закреплено гайкой рулевое колесо.

Дли смазки шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Видео про «Рулевое управление» для Иж Ода

рулевая рейка ИЖ-ОДА 2126

Рулевая рейка ИЖ Ода на классику

рулевая 2126 косяк

Электросхема иж ода 2126 030

Электросхема включения наружного освещения:

1 — лампы габаритного света в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель наружного освещения; 5 — лампы габаритного света в задних фонарях; б — фонари освещения номерного знака; 7 — лампа сигнализации включения габаритного света.

Эл.схема включения фар

1 — лампы ближнего/дальнего света в блок-фарах; 2 — монтажный блок; 3 — реле включения дальнего света фар; 4 — реле включения ближнего света фар; 5 — выключатель зажигания; 6 — выключатель наружного освещения; 7 — переключатель света фар; 8 — контрольная лампа включения дальнего света фар.

Схема включения ламп стоп-сигнала и фонарей заднего хода

1 — монтажный блок; 2 — перемычка; 3 — выключатель фонарей заднего хода; 4 — выключатель стоп-сигналов; 5 — выключатель зажигания; 6 — лампы стоп-сигналов; 7 — лампы фонарей заднего хода.

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» (кузовом и основными агрегатами автомобиля, которые выполняют роль второго провода). Бортовая сеть — постоянного тока с напряжением 12 В. При неработающем двигателе псе потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

Схема электрооборудования автомобиля приведена в «Приложениях».

Перечень предохранителей ИЖ 2126 «Ода»

На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.

№ предохранителя (сила тока, А) Электрические цепи, защищаемые плавкими предохранителями

4(16) Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя

5(3) Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза

Основные параметры

Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока.

Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:

• желто-коричневый работает при 5 амперах;
• более темный коричневый – при 7,5;
• красный – при силе тока 10;
• насыщенный синий – при 15;
• ярко-желтый рассчитан на 20;
• бесцветный или прозрачный – на 25;
• зеленый – на 30.

Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.

За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.

ИЖ ОДА 2126 руководство

Немножко о Иж-2126 «Ода».С самого начала данный автомобиль имел другое название, он назывался «Орбита», но в дальнейшем его переименовали по банальной причине, такой торговый знак уже существовал за рубежом.

В некотором смысле Иж-2126 «Ода» можно назвать гибридным автомобилем, приборный щиток взят от 41-го москвича, руль и фары от десятки ( ранее от восьмерки).Конечно же, присутствие различных запасных частей взятых от других моделей, значительно сделало проще эксплуатацию Иж «Ода», но вместе с тем дало характеристику данной модели среди автолюбителей как своеобразной сборной модели, что повлияла на снижения имиджа данного автомобиля.

Еще одним интересным моментов есть то, что фары ВАЗ — 2108, которые большие и с округлыми углами не сильно хорошо смотрелись на автомобиле Иж-2126 «Ода», так как передок Ижа был рассчитанный на низкие и округлые специальные болок-фары.

На автомобиле установлен гидравлический привод сцепления, задняя подвеска почти полностью заимствованы от Жигулей, передняя — стойки «МакФерсон».Автомобиль за весь период выпускался серийно с 3 — я видами двигателей — 1,6л. ВАЗ-2106, 1,7л. УЗАМ-3317, 1,8 л. УЗАМ-3314.

Но ижевской компанией «Норма-Авто» выпускались интересные опытные и мелкосерийные модели автомобиля Иж «Ода» с полным и передним приводом.

К ним относятся ВАЗ 21214, 21213,21084, 2130, 2106, Hyundai G4GM семейного ряда Beta с объемом двигателя 1,8л. и 2,0 л. инжекторным УЗАМ-248i Так же существовала и полно приводная модель версия 2126-060, которая выпускалась по технической документации этой же компанией.

На данной модели был установлен двигатель ВАЗ-21213 с небольшими изменениями в конструкции.

С 2003 года Иж-2126 «Ода» выпускался с новой панелью приборов «торпедой» на которой расположение приборов было взято от ВАЗ 2110.А с 2004 года в комбинации приборов опять произошли изменения, были установлены 2 жидкокристаллических дисплея, была изменена обивка салона, и подготавливались, но не были внедрены в жизнь новые изменения внешнего вида автомобиля — новые узкие фары, которые опять были взяты у автомобилей ВАЗ 30 — го семейства, новые красивые бамперы и боковой молдинг.

Однако в 2005 году летом выпуск автомобиля ИЖ-2126 и всех его модификации был неожиданно прекращен, что вызвало негодование у большинства автовладельцев автомобилей ИЖ.Хоть выпуск данного автомобиля и прекращен, его эксплуатация и ремонт продолжается.

Представляю Вам ИЖ ОДА 2126 руководство по эксплуатации и ремонту, которое разработано в мультимедийном виде и позволит вам быстро разобраться во всех непонятных вопросов по ремонту и обслуживанию этого автомобиля.

Красочные картинки, электросхемы, подробное описание всех ремонтных работ, пошаговые инструкции ремонта, цветные иллюстрации, все схемы электрооборудования ИЖ 2126 ода.Все это только поможет вам быстро отремонтировать свой автомобиль.

В мультимедийном руководстве Ремонт ИЖ ОДА 2126 представлены подробные таблицы с возможными неисправностями, и решения по их устранению.

Как провести правильную регулировку, как правильно заменить поломанную или изношенную деталь.Благодаря указанным в ИЖ ОДА 2126 030 ремонт и эксплуатация предельно допустимых показателях зазоров и износа вы сможете определить о своевременности замене той или иной детели.

Так же в данном руководстве вы найдете информацию о стендах и специальных приспособлениях, которые значительно упростят и ускорят ремонт автомобиля ИЖ ОДА 2126.

Перед тем как скачать руководство, просмотрите интересное видео Ремонт двери ИЖ ОДА 2126.

Скачать ИЖ ОДА 2126 руководство по ремонту и эксплуатации. Файл удален по просьбе правообладателя.
