Не работает панель приборов на уаз патриот

Возможные неисправности приборной панели УАЗ Патриот

Установленная на УАЗ Патриот панель приборов весьма надежна и нечасто доставляет неудобства. Однако бывают случаи, когда с ней начинаются проблемы. Рассмотрим некоторые наиболее часто встречающиеся поломки приборной панели.

1. Перестало функционировать большинство приборов

При такой проблеме освещение снаружи и внутри не включается, индикаторы и сигнализаторы не загораются, а стрелки приборов неподвижны. Возможно, двигатель вовсе не получится запустить.

Такая неисправность может быть вызвана двумя причинами:

• вышел из строя главный щиток (микросхема);
• проблема в электронном блоке управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности, если Вы не обладаете достаточными знаниями в электронике и соответствующими навыками, то решение этой проблемы лучше доверить специалистам высокой квалификации.

2. Не работают датчики

Если на всех приборах (спидометр, тахометр и т.д.) не отображаются показания, то проблема моет заключаться в неисправности электроники (ЭБУ). Если же показания невозможно снять лишь с одного прибора, то корень проблемы необходимо искать в соответствующем узле.

В случае, если приборы не функционируют, а индикаторы работают исправно, то причиной может быть низкий заряд батареи. Такую ситуацию называют «зависанием» приборов и она возможна при запуске двигателя, которые, как правило, безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Решить данную проблемы можно просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими методами:

а) Снять минусовую клемму аккумуляторной батареи на 1-2 минуты: это приведет к обнулению показаний и перезагрузке ЭБУ с платой панели приборов.

б) Необходимо вскрыть монтажный блок. Он расположен рядом с АКБ. Следующим шагом необходимо вытащить предохранитель на 5 А, отвечающий за подачу напряжения на приборную панель, и затем вставить его на место.

в) Отсоединить клеммные колодки от платы приборов, но для этого ее придется сначала демонтировать, что несколько усложнит процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), при этом не помогает обесточивание системы путем снятия минусовой клеммы АКБ, то в таком случае необходим проводить тестирование на определение работоспособности электронной платы.

Если плата находится в исправном состоянии, то запустится тест приборной панели. Суть теста в том, что все стрелки начнут путь от нулевой отметки до максимальной и в обратном направлении. Это должно повториться 3 раза. Если во время тестирования дна или несколько стрелок буду находиться в неподвижном положении либо будут двигаться с зависанием, то проблема кроется в монтажной плате.

Значки на приборке Уаз Патриот

Дальнейшее описание индикаторов и указателей подходит и для приборов модификаций, выпускавшейся в период 2011-2016 годов.

Кнопки на панели Патриота

На приборке автомобиля имеется несколько регуляторов и клавиш, отвечающих за включение и регулировку комплектного оборудования. На примере авто 2015 года указано, что они значат и зачем нужны.

Выше представлен основной переключатель режимов наружного освещения. Здесь имеются позиции.

1. Парковка – светятся только подсветки фар.
2. Наружное освещение полностью отключено.
3. Активированы габаритные огни.
4. Включено головное освещение.
5. Автоматическая регулировка режимов работы фар головной оптики.

Здесь выполнен поворотный регулятор работы стеклоочистителя. Всего на рычаге пять позиций. Поворотом ручки водитель устанавливает нужную скорость очистки ветрового стекла.

В нижней части панели выведена секция из 4 кнопок. Зона ответственности следующая.

1. Выключатель нагревателя стекла задней двери и зеркал заднего вида.
2. Кнопка включения кондиционера.
3. Активация системы рециркуляции системы отопления.
4. Полностью резервный выключатель.

Также на приборке имеется штатный подстаканник. Чтобы узел выдвинулся — нажмите на кнопку с рисунком стаканчика.

Горит восклицательный знак на приборке Патриота

Означает что имеется необходимость проверить тормозную систему на наличие неисправностей. Обычно требуется долить жидкости в расширительный бачок или заменить колодки.

Давление масла на панели Патриота

Красная лейка на приборке указывает на критическое падение давления смазки в картере двигателя. Если лампочка тухнет после выхода ДВС на номинальные обороты – все в порядке. Когда индикатор не гаснет, следует немедленно проверить систему смазки на наличие поломок, закупоривания магистралей.

Комбинация приборов

Данный блок расположен над рулевым колесом и позволяет отслеживать состояние двигателя, световых приборов, уровень топлива и прочее:

1. Текущая температура двигателя;
2. Состояние свечей накаливания (для дизеля);
3. Датчик давления масла;
4. Ошибки в работе двигателя (CheckEngine);
5. Датчик температуры/перегрева;
6. Тахометр;
7. Указатель левого поворота/аварийка;
8. Датчик положения дверей;
9. Неисправность АКБ/генератора;
10. Неисправность тормозной системы;
11. Индикатор работа ABS;
12. Индикатор положения стояночного тормоза;
13. Индикатор подключения переднего моста;
14. Указатель правого поворота/аварийка;
15. Спидометр;
16. Задние противотуманные фонари;
17. Ближний свет;
18. Передние противотуманные фонари;
19. Низкий уровень топлива;
20. Сброс суточного пробега;
21. Время/индикатор напряжения;
22. Переключение параметров дисплея.

Комбинация приборов УАЗ Патриот довольно проста, изображение пиктограмм соответствует международным стандартам, поэтому управление автомобилем не составит труда для тех, кто имеет хотя бы минимальный опыт.

Узнайте, какой предохранитель отвечает за спидометр

Спидометр является одним из важных приборов в автомобиле. Он предназначен для отображения текущей скорости движения. Если спидометр в вашем УАЗ Патриот перестал работать, причиной может быть выгоревший предохранитель. В этом случае вам необходимо заменить предохранитель, чтобы восстановить работу спидометра.

На УАЗ Патриот спидометр обслуживается предохранителем под названием «Панель». Это предохранитель помечен как № 18 и имеет номинал 7,5 ампер. Он защищает электрическую цепь спидометра от перегрузок и короткого замыкания. Если предохранитель «Панель» выгорел, перегорела и электрическая цепь спидометра будет разорвана, что приведет к отказу прибора.

Для замены предохранителя «Панель» на УАЗ Патриот необходимо выполнить следующие действия:

Откройте крышку блока предохранителей, расположенных в салоне автомобиля. Обычно блок предохранителей находится в нижней части панели приборов или под капотом автомобиля.
Определите место предохранителя «Панель» в блоке предохранителей

Обратите внимание на его номер и номинал.
С помощью плоской отвертки извлеките выгоревший предохранитель № 18. Убедитесь, что автомобиль выключен и ключа в замке зажигания нет, чтобы избежать возможных коротких замыканий.
Установите новый предохранитель № 18 с номиналом 7,5 ампер в блок предохранителей

Убедитесь, что он правильно вошел в гнездо и находится в надежном положении.
Закройте крышку блока предохранителей.

После замены предохранителя «Панель» проверьте работу спидометра. Если спидометр начал функционировать, то проблема была решена успешно. В случае, если спидометр все еще не работает, возможно, есть другая причина поломки, и вам следует обратиться к специалистам для диагностики и ремонта.

Важно помнить, что предохранители на УАЗ Патриот могут отличаться в зависимости от года выпуска и комплектации автомобиля, поэтому перед заменой предохранителя рекомендуется ознакомиться с руководством пользователя или обратиться к специалистам для получения точной информации

Не работает спидометр на УАЗ

В последние годы выпуска автомобилей УАЗ, на них могут устанавливаться несколько разных марок двигателей (ЗМЗ-409, УМЗ, IVEKO, ISUZU и т.д.), поэтому водитель должен быть в курсе о том, что электрические схемы спидометров у этих двигателей отличаются друг от друга. К тому же, до сих пор ещё эксплуатируются автомобили УАЗ с карбюраторными двигателями.

На автомобилях УАЗ-Патриот, с инжекторными двигателями ЗМЗ-409, спидометр получает информацию о частоте вращения вторичного вала раздаточной коробки от датчика скорости, размещённого рядом с тормозным барабаном ручного тормоза. Поэтому, когда начинает «глючить» спидометр, в первую очередь проверяют именно этот узел, либо путём его замены на заведомо исправный, либо едут к диагносту и при помощи приборов проверяют выходной сигнал с этого датчика. Наличие ошибки 0500, будет говорить о том, что пропал сигнал с датчика скорости. В этом случае, его придётся заменить на исправный.

Если датчик скорости исправен, тогда нужно будет проверить состояние контактов в штекерах и целостность проводов идущих к этому датчику

Особое внимание нужно будет уделить месту перехода пучка проводов из салона под пол автомобиля. Это отверстие находится в районе расположения ног заднего пассажира сидящего справой стороны

Ну, а если и здесь всё в порядке, Вам придётся снимать щиток приборов и обращаться к опытному автоэлектрику, а при невозможности устранения этой неисправности готовится к покупке нового щитка приборов, так как отдельные узлы с этого щитка, в продажу не поступают.

Относительно десяти амперного предохранителя F22, защищающего электрическую цепь щитка приборов и задних фонарей, можно сказать следующее: при его перегорании не будет работать не только спидометр, а и остальные приборы тоже.

Как определить неисправность

Индикаторной отвертки не было, в наличии имелся небольшой карманный фонарик и немного тонкой медной проволоки. Было принято решение, выявить перегоревший предохранитель в монтажном блоке способом прозвонки. Для данного способа диагностики, необходимо было:

1. разобрать фонарик;
2. разрезать один провод (в схеме фонарика);
3. нарастить к концам разрезанного провода небольшие два отрезка проводов (примерно такого же сечения);
4. замкнуть ключ фонарика (включить фонарик).

В итоге, получился прибор, изготовленный кустарным способом, — для прозвонки отдельных цепей и в частности, для прозвонки предохранителей в монтажном блоке, расположенном под капотом со стороны водителя. Вы конечно же поняли, как пользоваться таким «прибором» (берутся два провода с оголенными концами, которые в последствии соединяются с контактами предохранителя). Выведенные два провода от фонарика служат как-бы «щупами прибора», при замыкании которых, лампочка фонарика загорается.

Перегоревший предохранитель впоследствии был найден (определен) в монтажном блоке, это предохранитель F10 на 7,5 А, который отвечает за освещение:

• приборов,
• подкапотного пространства

и номера автомобиля.

Запасного, такого же предохранителя в резерве не было и соответственно, возникает вопрос: Чем можно заменить предохранитель?

Чем можно заменить предохранитель

В сложившейся безвыходной ситуации пришлось установить вместо предохранителя, — отрезок медной тонкой проволоки, после чего, панель приборов и другие потребители тока стали исправно работать. Конечно же, это не лучший способ устранения неисправности, но тем не менее, после рыбалки мы благополучно доехали домой. По прибытию домой, водитель автомобиля установил исправный предохранитель соответствующей расцветки.

Замена предохранителя-на ваз 2115

Каждый предохранитель, который состоит в электрической схеме автомобиля, должен соответствовать своему номинальному значению по силе тока, что позволяет тем самым уберечь потребители тока для той или иной отдельной цепи от неисправности.

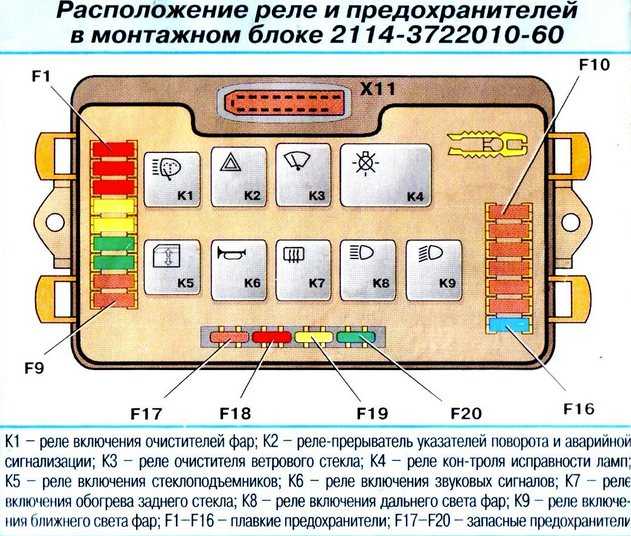

предохранители на ваз 2115

Чтобы легче было найти неисправность как по освещению так и по другим потребителям, производителем предусмотрена расцветка предохранителей. На схематическом изображении монтажного блока (рис. 1) наглядно показано расположение плавких предохранителей и реле состоящих в электрической схеме автомобиля.

Цвета предохранителей

По цветовой маркировке предохранителей пояснений никаких не требуется, все и так достаточно понятно выглядит. Каждый предохранитель с определенной расцветкой будет соответствовать максимальному значению по силе тока.

Допустим, при неисправности электростеклоподъемников, необходимо в начале проверить предохранитель F6 с максимальным значением силы тока в 30 Ампер, а затем (по обстоятельствам), проверять остальные соединения в этой цепи.

Причинами возникновения неисправностей могут быть

• Проток радиатора печки (отопителя) забился (со временем патрубки имеют свойство засорятся);
• Произошел износ радиатора (с течением времени металлы истощаются, это происходит из-за динамического изменения температур, атмосферного давления и коррозии металлов).

Небольшое уточнение. Замену радиатора системы отопления УАЗ-3163 “Патриот” можно провести двумя способами: можно демонтировать панель (торпедо) или без демонтажа панели приборов. Специалисты СТО, например, используют первый вариант, так как хорошо разбираются во всех нюансах и тонкостях приборной панели. Второй способ, как правило, используют все остальные.

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

1. Вышел из строя главный щиток (микросхема),
2. Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Результаты

Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты. Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.

Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок. Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.

Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов. Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

Не работает панель приборов на Уаз Патриот

На внедорожниках УАЗ Патриот бывают случаи зависания (не работают спидометр, тахометр, указатель уровня топлива, часы, а контрольные лампы наоборот горят) панели приборов при возникновении проблем связанных с разряженной аккумуляторной батареей или как говорят водители «аккумулятор сел». Происходит это, при попытке запуска двигателя, которая естественно не удаётся. Причём, бортовой компьютер, не может найти каких либо ошибок, по кодам которых можно было бы выяснить причину неисправности.

Устранить эту проблему можно путём обесточивания приборной панели. Сделать это можно тремя путями. Первые два из них, наиболее удобные. Нужно, либо снять минусовую клемму с аккумуляторной батареи на пару минут, что приведёт к обнулению платы и бортового компьютера. Либо открыть крышку монтажного блока, который расположен рядом с аккумулятором и вынуть находящийся там, в единственном числе, пяти амперный предохранитель, который отвечает за питание комбинации приборов, а затем поставить его на своё место. Третий путь более трудоёмкий, заключающийся в отсоединении штекеров колодок приборной панели, которую предварительно придётся снять.

Если в комбинации приборов после включения зажигания и запуска двигателя загораются только контрольные лампы, а сами приборы и два жидкокристаллических дисплея работать отказываются, и после отключения минусовой клеммы аккумуляторной батареи их работоспособность не восстанавливается, то необходимо провести тест, при помощи которого можно определить, исправна или нет, монтажная плата комбинации приборов.

Для этого придётся нажать на кнопку сброса суточных показаний одометра, затем включить зажигание, после чего кнопку одометра можно отпустить. При исправном щитке приборов все стрелки должны начать движение от нулевой отметки до конца шкалы, а затем возвращаться обратно. Этот процесс, должен повториться трижды. Если хотя бы одна из стрелок не начинает движение или, начав движение, зависает в каком-то положении, то неисправность находится в монтажной плате комбинации приборов.

При наличии тестера и знаний по электротехнике проверить можно только заднюю сторону монтажной платы, а добраться до передней стороны будут мешать два дисплея. Поэтому комбинация приборов будет требовать замены. А если тест успешно сдан, то неисправность придётся искать в электронном блоке управления, при условии что провода, идущие от него к колодке щитка приборов и контакты разъёмов, находятся в нормальном состоянии.

Значки на приборке Уаз Патриот

Особенности комбинации приборов

Приборная панель любого автомобиля, не только УАЗ Патриот – это изготовленный из пластика короб с электронной платой, на индикаторы которой выводятся данные со всех имеющихся контрольно-измерительных датчиков. Корпус изготавливается съёмным, т. к. нередко возникает необходимость проведения ремонтных работ. Демонтаж панели УАЗ патриот не самая сложная процедура, что позволяет использовать разные варианты тюнинга.

На внедорожниках УАЗ Патриот установлена одна из самых высокотехнологичных приборных панелей, которыми оснащаются автомобили Ульяновского автозавода. По внешнему виду и функционалу она может конкурировать с такими же изделиями кроссоверов популярных зарубежных марок.

В стандартное оснащение щитка входят следующие элементы.

1. Блок управления и настройки приборов освещения.

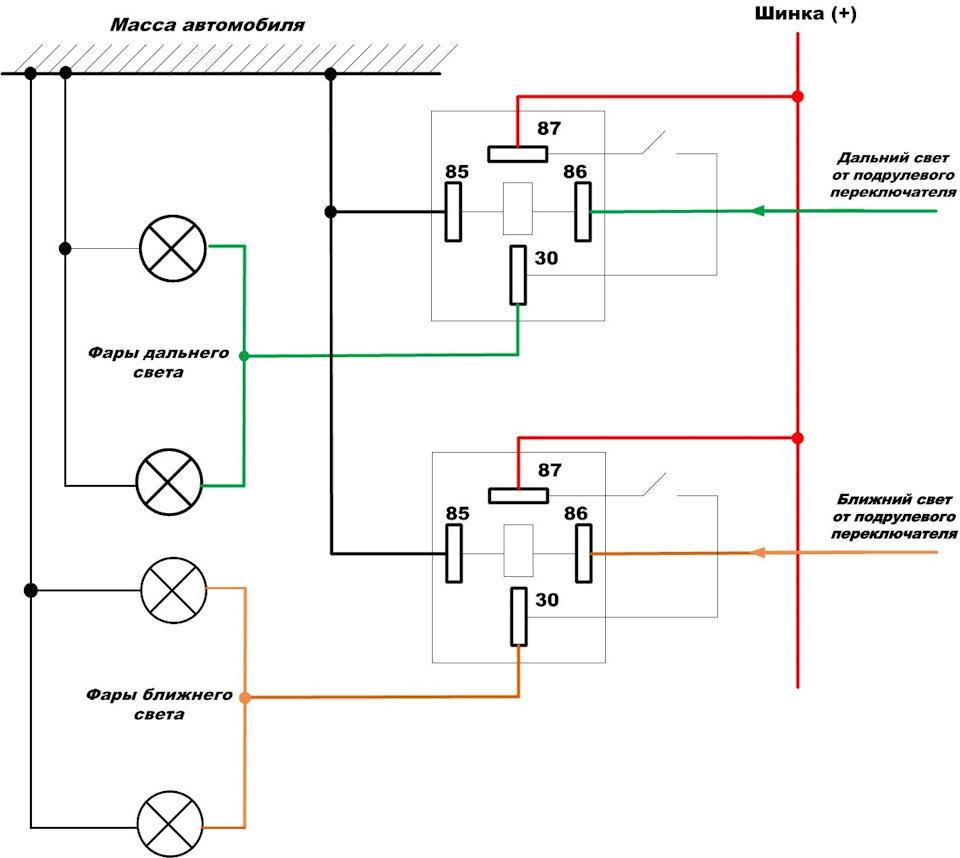

2. Переключатель с ближнего на дальний свет и управление поворотниками.
3. Переключатель скоростных режимов щеток стеклоочистителя.
4. Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
5. Указатель времени, топлива, температуры охлаждающей жидкости и т. д.
6. Звуковой сигнал.
7. Климатическая установка.
8. Аварийная сигнализация.

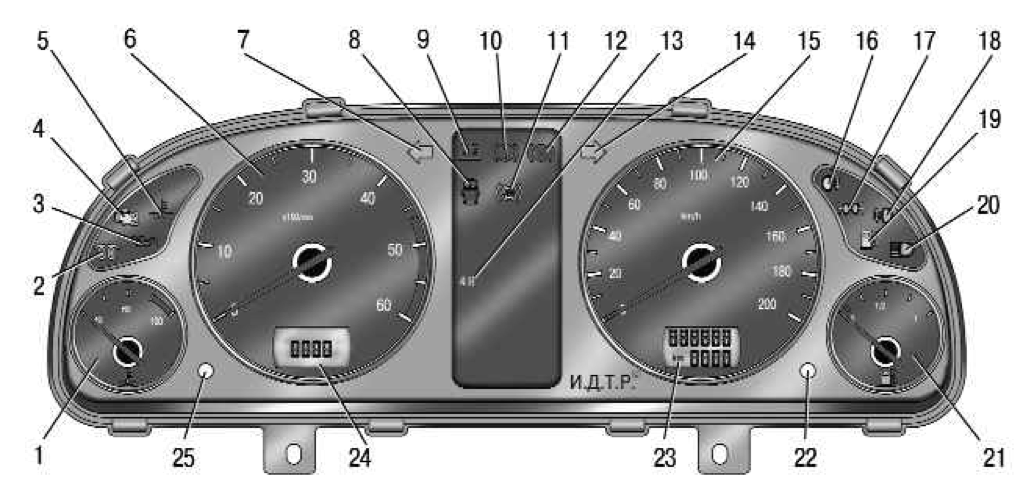

Комбинация приборов УАЗ Патриот имеет ряд сигнализирующих иконок, каждая из которых – со своим назначением. Схема обозначений и индикаторов следующая.

1. Указатель температуры охлаждающей жидкости.
2. Работоспособность свечей зажигания.
3. Сигнализация падения давления масла в двигателе.
4. Сигнализация о наличии каких-либо ошибок в работу силовой установки.
5. Перегрев охлаждающей жидкости.
6. Частота вращения коленвала (тахометр).
7. Стрелка левого поворота и аварийная сигнализация.
8. Указатель незакрытой двери.
9. Показатель низкого заряда аккумуляторной батареи.
10. Лампа, указывающая на проблемы с тормозной системой.
11. Показатель функционирования антиблокировочной системы (АБС).
12. Сигнализация включения стояночного тормоза.
13. Указатель подключения полного привода (передний мост).
14. Правый поворотник и аварийная сигнализация.
15. Прибор измерения скорости автомобиля (спидометр).
16. Сигнализатор работы задних ПТФ (противотуманные фары).
17. Лампа-указатель включения головного света
18. Включенные противотуманные фары спереди.
19. Указатель слишком низкого уровня топлива в баке.
20. Сигнализация включения дальнего света фар.
21. Уровень топлива.
22. Кнопка сброса текущего пробега.
23. Индикация общего пробега.
24. Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
25. Переключение индикации.

Бортовой компьютер, новая панель. Неисправность.

Бортовой компьютер, новая панель. Неисправность.

Сообщение UazAAP » Ср янв 13, 2016 10:40

Сообщение Blondi13 » Ср янв 13, 2016 10:55

Сообщение UazAAP » Ср янв 13, 2016 11:01

Сообщение Blondi13 » Ср янв 13, 2016 11:03

Сообщение UazAAP » Ср янв 13, 2016 11:05

Сообщение Blondi13 » Ср янв 13, 2016 11:13

Сообщение UazAAP » Ср янв 13, 2016 12:10

Сообщение Blondi13 » Ср янв 13, 2016 12:12

Сообщение UazAAP » Ср янв 13, 2016 12:14

Сообщение UazAAP » Ср янв 13, 2016 12:25

Сообщение Blondi13 » Ср янв 13, 2016 13:13

Сообщение UazAAP » Ср янв 13, 2016 16:13

Бортовой компьютер, новая панель. Неисправность.

Сообщение Muad-Deeb » Ср мар 28, 2018 09:49

Апну тему. Проблема похожая. Приборка работает и светится, а вот с БК в ней беда: БК работает, но подсветка мерцает. Причем реагирует на удар как по приборке, так и по панелям в районе крутилок печки и прочего.

До этого поменял прикуриватель на usb зарядку, остался незадействован провод продсветки. Я его заизолировал и оставил. Могут быть связаны?

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Источник статьи: http://uazpatriot.ru/forum/viewtopic.php?t=35865

Элементы приборной панели

Панель приборов УАЗ Патриот состоит из следующих элементов:

1. Блок управления и настройки приборов освещения.
2. Переключатель с ближнего на дальний свет и управление поворотниками.
3. Переключатель скоростных режимов щеток стеклоочистителя.
4. Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
5. Указатель времени, топлива, температуры охлаждающей жидкости и т.д.
6. Звуковой сигнал.
7. Климатическая установка.
8. Аварийная сигнализация.

На приборной панели расположена комбинация различных сигнализирующих иконок и индикаторов, а именно:

1. Указатель температуры охлаждающей жидкости.
2. Работоспособность свечей зажигания.
3. Сигнализация падения масла в двигателе.
4. Сигнализация о наличии каких-либо ошибок в работе силовой установки.
5. Перегрев охлаждающей жидкости.
6. Частота вращения коленвала (тахометр).
7. Стрелка левого поворота и аварийная сигнализация.
8. Указатель незакрытой двери.
9. Показатель низкого заряда аккумуляторной батареи.
10. Лампа, указывающая на проблемы с тормозной системой.
11. Показатель функционирования антиблокировочной системы (АБС).
12. Сигнализация включения стояночного тормоза.
13. Указатель подключения полного привода (передний мост).
14. Правый поворотник и аварийная сигнализация.
15. Прибор измерения скорости автомобиля (спидометр).
16. Сигнализатор работы задних ПТФ (противотуманные фары).
17. Лампа-указатель включения головного света.
18. Включенные противотуманные фары спереди.
19. Указатель слишком низкого уровня топлива в баке.
20. Сигнализация включения дальнего света фар.
21. Уровень топлива.
22. Кнопка сброса текущего пробега.
23. Индикация общего пробега.
24. Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
25. Переключение индикации.

Данные приборы и индикаторы дают водителю исчерпывающую информацию о состоянии автомобиля, а обозначение легко читается даже новичками.

Не горит подсветка ЖК-дисплея на панели приборов «УАЗ Патриот». Решение проблемы.

Приехал на ремонт УАЗ Патриот с неисправной подсветкой цифрового дисплея на панели приборов. При попытке пошевелить панель приборов иногда подсветка начинает работать, значит где то плохой контакт. Снимаю панель приборов. С обратной стороны один разъём, все контакты чистые, окислений нет.

Почитав на форумах, узнал что у таких панелей приборов есть типичная неисправность в виде непропайки резистора под ЖК- дисплеем. Разбираю саму панель приборов, чтобы посмотреть состояние пайки радиодеталей. Сложностей с разборкой никаких не возникло, нужно открутить несколько саморезов и отцепить защёлки по кругу. Стрелки вращаю против часовой и легонько тяну на себя, усилий много прилагать не нужно, таким же образом их ставил и обратно. Под ЖК-дисплеем нужно отцепить гибкий шлейф, перед тем снимать с платы. Без увеличительного стекла бросилось в глаза большое сопротивление с маркировкой 151, которое находилось под дисплеем, слегка поддев его иголочкой, край поднялся вверх. Вот и нашлась проблема!

Пропаиваю края сопротивления. Заодно осматриваю всю плату, особенно пайку разъёма и собираю панель приборов.

Теперь подсветка горит. Делаю тест приборки, удерживая кнопку и включаю зажигание, всё работает. На этом ремонт закончен, оказалась типичная неисправность на УАЗ Патриот. Желаю всем успехов!

Автор:

Гaличeв Илья Виктoрoвич
