Электросхема проводки уаз патриот

Схема дополнительного блока предохранителей УАЗ Патриот нового образца

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Подкапотный блок предохранителей нового образца

* 60А для блока нового образца, 60/90А для блока старого образца

В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме. Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.

Схема блока предохранителей в салоне УАЗ Патриот (2014 и далее)

Наиболее частые причины отказа электрической части автомобиля:

• механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
• отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
• неисправность узлов контроля и блоков управления;
• выход из строя осветительного оборудования, предохранителей, реле;
• сбои в работе электронных блоков;
• проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2017 год) и Евро 4 (после 2013 года). Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла. Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей. В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

• электроподогрев лобового стекла;
• дополнительный электрический отопитель салона;
• подогрев заднего ряда сидений;
• аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Назначение

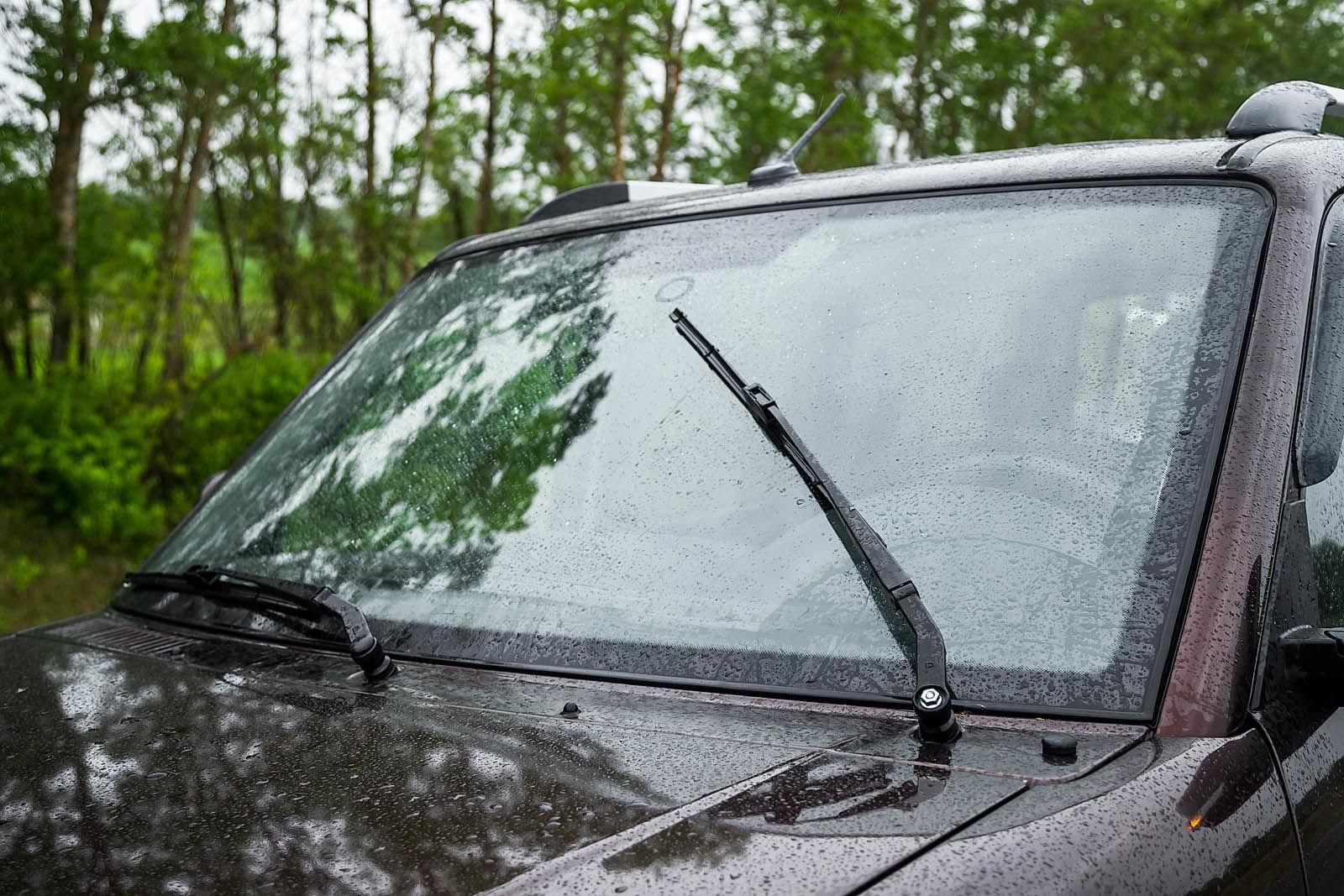

Трапеция дворников на внедорожнике УАЗ Патриот представляет собой стальную конструкцию, которая приводит в движение щетки благодаря работе электромотора. Таким образом, трапеция является связующим звеном между электроприводом дворников и собственно самими стеклоочистителями. Необходимость трапеции обусловлена тем, что для очистки стекла используется два дворника, и они двигаются по определенной траектории, поэтому чтобы не устанавливать два мотора, был придуман способ, гораздо эффективнее и экономнее.

Размер щеток очистителей составляет 51 см — казалось бы, этого достаточно для очистки стекла, но каждый владелец Патриота знает о такой проблеме, когда дворники очищают недостаточную площадь поверхности стекла. Тем самым снижается обзорность, что влияет на правильное восприятие дорожной обстановки и безопасность движения. Причина кроется ни в чем ином, как в трапеции дворников.

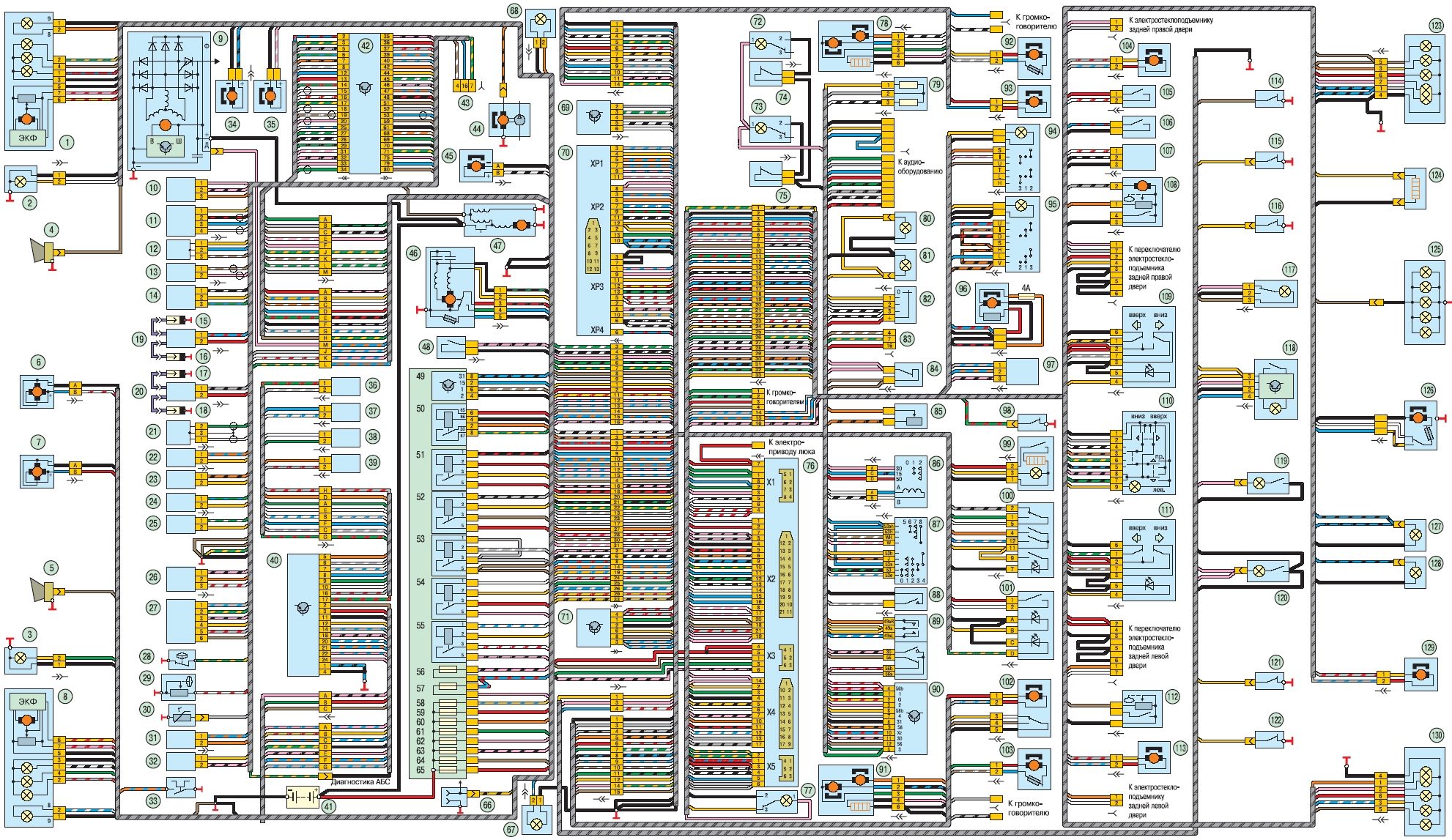

Схема 3. Электрооборудование автомобилей Уаз Патриот выпуска с 2007 г.

1, 8 — блок-фары; 2, 3 — противотуманные фары; 4, 5 — звуковые
сигналы; 6, 7 — электровентиляторы системы охлаждения двигателя;
9 — генератор; 10 — датчик неровной дороги; 11 — датчик
концентрации кислорода; 12 — датчик положения распределительного
вала (датчик фазы); 13 — датчик детонации; 14 — регулятор
холостого хода; 15, 16, 17, 18 — свечи зажигания; 19, 20 —
катушки зажигания; 21 — датчик положения коленчатого вала; 22,
23, 24, 25 — топливные форсунки; 26 — датчик положения
дроссельной заслонки; 27 — датчик массового расхода воздуха; 28
— датчик сигнальной лампы аварийного падения давления масла; 29
— датчик указателя давления масла; 30, 31 — датчик температуры
охлаждающей жидкости; 32 — электромагнитный клапан адсорбера; 33
— датчик сигнальной лампы аварийного перегрева охлаждающей
жидкости; 34, 35 — насосы омывателей ветрового стекла и стекла
двери задка; 36 — задний левый датчик скорости; 37 — задний
правый датчик скорости; 38 — передний правый датчик скорости; 39
— передний левый датчик скорости; 40 — блок управления
антиблокировочной системой тормозов; 41 — аккумуляторная
батарея; 42 — контроллер системы управления двигателем; 43 —
колодка диагностики; 44 — электродвигатель водяного насоса; 45 —
электродвигатель вентилятора отопителя; 46 — моторедуктор
очистителя ветрового стекла; 47 — стартер; 48 — выключатель
сигнальной лампы аварийного состояния тормозной системы; 49 —
реле включения омывателя стекла двери задка; 50 — реле стартера;
51 — реле системы управления двигателем; 52 — реле
электробензонасоса; 53 — реле включения звуковых сигналов; 54,
55 — реле включения электровентилятора; 56, 57, 58, 59, 60, 61,
62, 63, 64, 65 — штыревые предохранители; 66 — розетка для
переносной лампы; 67 — левый боковой указатель поворота; 68 —
правый боковой указатель поворота; 69 — иммобилизатор; 70 —
комбинация приборов; 71 — блок управления моторедукторами замков
дверей; 72, 73 — плафоны освещения вещевых ящиков; 74, 75 —
магнитные выключатели плафонов освещения вещевых ящиков; 76 —
монтажный блок, расположенный в салоне автомобиля; 77 — плафон
подсветки монтажного блока; 78 — правое зеркало заднего вида; 79
— добавочный резистор электродвигателя вентилятора отопителя;
80, 81 — лампы подсветки блока управления отопителем; 82 —
переключатель скорости работы электродвигателя вентилятора
отопителя; 83 — колодка диагностики; 84 — выключатель
стоп-сигналов; 85 — регулятор длительности паузы работы
стеклоочистителя; 86 — выключатель (замок) зажигания; 87 —
переключатель очистителя и омывателя ветрового стекла и стекла
двери задка; 88 — выключатель звуковых сигналов; 89 —
переключатель указателей поворота и света фар; 90 — модуль
управления светотехникой; 91 — зеркало заднего вида левое; 92 —
электростеклоподъемник правой передней двери; 93 — моторедуктор
замка правой передней двери; 94 — переключатель датчиков
указателя уровня топлива; 95 — переключатель режимов работы
дополнительного отопителя; 96 — дополнительный отопитель салона;
97 — датчик ускорения; 98 — выключатель контрольной лампы
включения стояночного тормоза; 99 — прикуриватель; 100 —
выключатель аварийной сигнализации; 101 — выключатель обогрева
стекла двери задка и зеркал заднего вида; 102 — моторедуктор
замка левой передней двери; 103 — электростеклоподъемник левой
передней двери; 104 — моторедуктор замка правой задней двери;
105 — выключатель света заднего хода; 106 — выключатель
контрольной лампы режима работы трансмиссии; 107 — датчик
скорости; 108 — электробензонасос с датчиком уровня топлива
правого бака; 109 — переключатель стеклоподъемника правой
передней двери; 110 — пульт управления наружными зеркалами
заднего вида; 111 — переключатель стеклоподъемника левой
передней двери; 112 — датчик указателя уровня топлива левого
бака; 113 — моторедуктор замка левой задней двери; 114 —
выключатель освещения на стойке двери задка; 115, 116 —
выключатели освещения на стойках правых дверей; 117 — задний
плафон освещения салона; 118 — передний плафон освещения салона;
119, 120 — плафоны направленного света; 121, 122 — выключатели
освещения на стойках левых дверей; 123 — фонарь на правом заднем
крыле; 124 — элемент обогревателя стекла двери задка; 125 —
фонарь дополнительного стоп-сигнала; 126 — моторедуктор
очистителя стекла двери задка; 127, 128 — фонари освещения
номерного знака; 129 — моторедуктор замка двери задка; 130 —
фонарь на левом заднем крыле

   ..

411

412

413

414

Наиболее частые причины отказа электрической части автомобиля:

• механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
• отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
• неисправность узлов контроля и блоков управления;
• выход из строя осветительного оборудования, предохранителей, реле;
• сбои в работе электронных блоков;
• проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2017 год) и Евро 4 (после 2013 года).
Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла.
Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей.
В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

• электроподогрев лобового стекла;
• дополнительный электрический отопитель салона;
• подогрев заднего ряда сидений;
• аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Где находится реле зарядки?

Блок предохранителей и реле хендай акцент

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Особенности конструкции

УАЗ Патриот с завода оснащается моделями стартера от двух и «Bosch». Принципиально эти модели конструктивно ничем не отличаются, разницу можно заметить только в качестве исполнения изделий. Обе модели представляют из себя электродвигатель постоянного тока с электромагнитным возбуждением. Вверху корпуса располагается реле втягивания с двумя типами обмоток: тяговой и удерживающей.

На Патриоте мотор ЗМЗ 409 обычно оснащается стартером «AZE 2517» или «БАТЭ» (5112). Работает это так: в момент запуска двигателя втягивающее реле срабатывает первым и входит в зацепление с венцом маховика, на котором расположено множество зубьев. После этого, в работу подключается и сам стартер, благодаря чему осуществляется вращение маховика, как результат — пуск мотора.

Нередко случаются ситуации, когда при повороте ключа в замке зажигания ничего не происходит, то есть стартер не крутит. Как быть в этой ситуации?

Причины поломки

Основными причинами, из-за которых не крутит стартер на УАЗ Патриоте, могут быть:

1. Севший аккумулятор. Количество энергии, потребляемой при запуске мотора, зависит от многих факторов: температура окружающего воздуха, вязкость моторного масла, объем двигателя. Зимой пусковой ток может достигать значений 300 Ампер!
2. Возможно повреждение или окисление контактов на самом устройстве. Стоит также проверить провода, идущие от аккумулятора к стартеру.
3. Неисправность в электрической части автомобиля. Это могут быть проблемы в проводке, предохранителе, реле или замке зажигания. Данные причины возникают редко.

Схема устройства

Первые два пункта проверить самому — не составит особого труда. А для более углубленной диагностики может потребоваться помощь специалиста. Если получилось так, что по результатам диагностики все в порядке — тогда проблема может быть в том, что стартер просто отслужил свое и его пора менять. Хотя само изделие не имеет четких эксплуатационных границ, в зависимости от интенсивности использования срок его службы может сокращаться.

Демонтаж изделия

Стартер располагается за правым колесом в районе раздаточной коробки, головки болтов находятся ближе к двигателю и расположены один над другим. Болты крепления стартера являются частью болтов крепления колокола коробки и их шляпки смотрят в сторону задка машины. Подлезть сверху не получится никакими ключами, поэтому придется лезть в яму. Для того, чтобы снять стартер на УАЗ Патриот вам потребуются следующие инструменты:

• Отвертка плоская и крестовая.
• Гаечные ключи на 14, 13 и 8. При откручивании болтов крепления (2 болта) удобнее использовать головку с трещеткой.
• Съемник стопорных колец (если планируется полная разборка).

Перед снятием необходимо полностью обесточить автомобиль, отсоединив минусовую клемму аккумулятора. Далее, необходимо проделать следующие действия:

1. Оттянуть резиновый чехол и открутить гайку, которая выполняет роль клеммы питания втягивающего реле. Снять клемму со шпильки.
2. Отвернуть гайку крепления клеммы плюс питания стартера.
3. Отвернуть нижний и верхний болт крепления устройства. Для откручивания верхнего болта придется использовать «трещетку», обычным ключом к нему не подобраться.

Установка изделия осуществляется в порядке, обратном снятию.

Надо ли менять?

Если стартер поломался — не спешите его сразу выкидывать. Для начала нужно проверить исправность втягивающего реле, проблема может быть в окислении контактов, тогда их достаточно просто почистить. Для проверки втягивающего подсоедините напрямую клеммы «+» и «—» аккумулятора к втягивающему реле так, как показано не рисунке:

Обязательно отсоедините белый провод от контактного болта

Если замкнуть цепь — якорь втягивающего реле должен заменто втянуться. Если этого не происходит, придется заменить втягивающее реле на исправное, оно является составной частью стартера и может меняться отдельно. Для замены втягивающего открутите два болта крепления с торцевой части устройства.

Электрическая схема УАЗ Патриот до 2007 года выпуска

Принципиальная электрическая схема изображена на рис.1

Рис. 1

Проводники соединений электрической схемы выполнены их многожильного медного провода, заключенного в полихлорвиниловую (ПВХ) изоляцию с одно- или двухцветной маркировкой в соответствии с электрической схемой. Группы проводников объединяются в электрические жгуты. Частая причина отказа электропроводки – замыкание проводов внутри жгута вследствие короткого замыкания. В этом случае необходимо «распотрошить» весь жгут, чтобы убедиться, что на всем его протяжении нет внутренних оплавлений и замыканий. В случае нарушения электрических соединений между узлами электросхемы следует «прозванивать» связи от конкретного исполнительного элемента до блока управления узлом в соответствии с приведенной схемой. Обозначение элементов схемы приведено на рис.2

Рис.2

Электрическая схема УАЗ Патриот с 2007 до 2012 года выпуска

Рис.3

Обозначение элементов приведено на рис.4

Рис. 4

В случае отказа работы электрооборудования следует в первую очередь проверить исправность реле и предохранителей в соответствии со схемой на рис.5:

Рис. 5

При замене вышедших из строя предохранителей в первую очередь следует убедиться в отсутствии коротких замыканий проводки, исправности устройства, который он обслуживает, затем установить предохранитель в точном соответствии с номиналом (током), указанном на блоке предохранителей. Один предохранитель может обслуживать несколько электрических узлов, следует убедиться в исправности всех элементов.

Схемы электрооборудования Уаз-3163 Патриот с двигателем ЗМЗ-409 выпуска 2005, 2007, 2013, 2014 года

Электрооборудование автомобилей Уаз-3163 Патриот выполнено в основном по однопроводной схеме. Отрицательные выходы потребителей соединены с кузовом и двигателем автомобиля, которые выполняют функции второго провода. Номинальное напряжение в бортовой сети автомобиля 12 вольт. Схемы электрооборудования Уаз-3163 Патриот разных годов выпуска представлены ниже.

Выключатели наружного освещения и противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электрические потребители большой мощности включаются через электромагнитные реле.

Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком.

Схемы электрооборудования Уаз-3163 Патриот имеют следующие обозначения цвета проводов :

Б — белый; Г — голубой; Ж — желтый; З — зеленый; К — красный; Кч — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный; СБ — серый с белой полосой; СК — серый с красной полосой; СГ — серый с голубой полосой; ГК -голубой с красной полосой; КчБ — коричневый с белой полосой; ОГ — оранжевый с белой полосой; БГ — белый с голубой полосой; ЗЖ — зеленый с желтой полосой; ЗК — зеленый с красной полосой; ЗЧ — зеленый с черной полосой; РГ — розовый с голубой полосой; РЧ — розовый с черной полосой; ФБ — фиолетовый с белой полосой.

Особенности эксплуатации электрооборудования Уаз Патриот

— Любые работы с электрооборудованием должны проводится только при отключенной аккумуляторной батарее. — Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

— При проверке цепей электрооборудования запрещается замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к выходу из строя элементов электрооборудования.

— Запрещается применять предохранители не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, и проволоку вместо предохранителей.

— При замене предохранителей запрещается использовать металлические инструменты, это может привести к короткому замыканию в цепях электрооборудования.

— Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронной системы управления двигателем.

— Чтобы исключить выход из строя диодов выпрямительного блока генератора, запрещается на автомобиле проверять их мегомметром или контрольной лампой, с напряжением питания более 12 Вольт, без отсоединения проводов от генератора.

— Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением можно только на генераторе снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

— При проведении электросварочных работ непосредственно на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи, выводов генератора и блока управления двигателем. — Не желательно прокладывать провода низкого напряжения в одном жгуте с высоковольтными проводами.

— При подзарядке аккумуляторной батареи с помощью отдельного выносного зарядного устройства непосредственно на автомобиле, обязательно отсоедините провода от обоих клемм аккумулятора.

Назначение трапеции дворников и принцип работы

Данное устройство производства фирм BOSH и «Автоприбор» устанавливалось на УАЗы с 2005 по 2012 гг. На смену последнему пришло аналогичное, производства предприятия MetalPart. Оно является взаимозаменяемым с бошевской моделью и соответствует всем ГОСТам и ТУ, предъявляемым к механизмам подобного типа. Например, имеет цинковое покрытие, которое осуществляет защиту от воздействий внешней среды. Трапеции этих производителей могут быть установлены на модели и модификации Патриотов всех годов выпуска.

Главное назначение этого устройства – передача от моторчика (мотороредуктора) нужного движения и преобразование вращения в качание стеклоочистительных щеток.

Принцип работы устройства:

1. На валу редуктора закреплен кривошип с фиксированным положением. При включении стеклоочистителей вал мотороредуктора начинает вращаться вместе с кривошипом.
2. На обратном его конце на защелкивающейся втулке крепится тяга привода стеклоочистителя. Он, в свою очередь, закреплен на кузове автомобиля.
3. При работе устройства тяга в месте крепления к кривошипу совершает движение по круговой траектории, а второй ее конец создает толкательные и тяговые движения на концы рычагов.
4. Для передачи движения на второй рычаг с первого к нему ведет пластина-кронштейн. Эта особенность конструкции позволяет одним моторчиком приводить в движение оба дворника.
5. Таким образом оси стеклоочистителя совершают вращательные движения на угол хода щеток по стеклу.

Автор:

Гaличeв Илья Виктoрoвич
