Ремонт зарядного устройства орион pw265

Поиск причины неисправности ЗУ

Прежде чем искать причину неисправности, нужно знать, к какому типу относится ваше устройство:

1. Трансформаторное – объёмное и тяжёлое, но легко поддаётся ремонту и обслуживанию.
2. Импульсное – современное компактное оборудование, отличающееся повышенной эксплуатационной надёжностью. Отремонтировать его в домашних условиях под силу далеко не каждому, требуются знания в области электроники.

Как проверить ЗУ для автомобильного аккумулятора

АКБ подключена к зарядному устройству, но почему-то не берёт от него зарядку? В этой ситуации следует убедиться в том, что зарядное оборудование действительно неисправно. Это можно сделать несколькими способами:

1. Воспользоваться мультиметром для замера напряжения, выдаваемого зарядником. Если эта величина окажется менее 13 В или оно нестабильно – изменяется скачкообразно, то смело можно сделать вывод, что требуется ремонт.
2. Замерить силу тока, подключив между клеммой батареи и «крокодилами» непосредственно зарядника мультиметр. На исправном ЗУ значение токовой характеристики должно соответствовать 10 % ёмкостной величины, указанной на маркировке АКБ.

Обзор устройства

Прибор для зарядки аккумулятора Орион Вымпел 325 состоит из пластикового прямоугольного корпуса, в котором имеются, расположенные в верхней части изделия, вентиляционные отверстия. Передняя панель ЗУ имеет следующие элементы контроля и регулировки.

• Стрелочный амперметр.
• Поворотный регулятор силы тока.
• Светодиодные индикаторы включения прибора и аварийного режима работы.

К прибору подключается сетевой шнур, по которому осуществляется подача рабочего напряжения от сети 220 В, а также 2 провода с зажимами, которые соединяются с аккумулятором.

1. Шкала амперметра 2. Светодиод включения в сеть. 3. Индикатор перегрева 4. Регулятор силы заряда тока в Амперах

РЕМОНТ АККУМУЛЯТОРА

Специалисты торгового дома «ТД АККУМУЛЯТОР» обладают большим опытом и специальными знаниями, для профессиональной и качественной замены аккумуляторов в аккумуляторных сборках. Аккумуляторные сборки широко используются в быту и на производстве. Аккумуляторный электроинструмент (шуруповёрты, дрели), электромиксеры, мини-пылесосы, роботы пылесосы, детские школьные и дошкольные электромобили, мотоциклы и гироциклы — это далеко не полный перечень. Также Вы можете встретить аккумуляторные сборки в ноутбуках, электробайках и велосипедах, гироциклах и станках с ЧПУ и др. Замена аккумуляторов в сборках — это непростой и ответственный процесс. Он требует от специалиста определённой квалификации, знаний и умений. Аккумуляторные сборки соединяются в батареи никелевой лентой с помощью точечной сварки. Почему нельзя аккумуляторы паять, потому что нагрев аккумулятора свыше 55 градусов по Цельсию, ускоряет химические процессы и «старит» его. В процессе пайки аккумулятор теряет от 40% до 100% ёмкости. Потеря ёмкости означает снижение заводских параметров и количество циклов заряд — разряд, а значит срок жизни, т.е. Вы теряете деньги в прямом смысле этого слова.Также большое значение в аккумуляторных сборках с последовательным соединением имеет внутреннее сопротивление аккумулятора. Другими словами максимальная ёмкость. Она не должна отличаться. Даже завод изготовитель поставляет аккумуляторы с определённым разбросом по внутреннему сопротивлению аккумуляторов. Мы делаем замеры и сортируем аккумуляторы, тем самым минимизируем потери в сборке. Как говориться «… чтобы одна больная овца всё стадо не испортила «. Наша рекомендация — не делать самостоятельно сборки, а довериться специалистам. Уж точно как в пословице — «…скупой платит дважды». Специалисты ТД Аккумулятор имеют высокую квалификацию и многолетний опыт в диагностике, переборке и ремонте аккумуляторных сборок.

Оформить заявку-заказ расчета и замены аккумуляторов в ИБП (источниках бесперебойного питания) Вы можете: по телефону +7, отправить заявку с фотографией на электронную почту или посетив нас лично в сервисной мастерской по адресу — Локомотивный проезд д.21, офис 306.

Схемы для сборки своими руками

Стоит рассказать о простых устройствах зарядки, которые можно собрать, обладая минимальными знаниями в электронике, а ёмкость заряда отследить путём подключения вольтметра или обыкновенного тестера.

Схема зарядки для экстренных случаев

Бывают случаи, когда автомобиль, простоявший ночь возле дома, утром невозможно завести из-за разряженного аккумулятора. Причин возникновения этого неприятного обстоятельства может быть много.

Если аккумулятор был в хорошем состоянии и немного разрядился, решить проблему помогут:

1. Источник постоянного напряжения 12—25 вольт.
2. Сопротивление ограничения тока.

В качестве источника питания отлично подойдёт зарядное устройство от ноутбука. Оно обладает выходным напряжением в 19 вольт и током в пределах двух ампер, чего вполне достаточно для выполнения поставленной задачи. На выходном разъёме, как правило, внутренний вход — плюс, внешний контур штекера — минус.

В качестве ограничительного сопротивления, которое является обязательным, можно применить салонную лампочку. Можно использовать и более мощные лампы, например, от габаритов, но это создаст лишнюю нагрузку на блок питания, что очень нежелательно.

Собирается элементарная схема: минус блока питания подключается к лампочке, лампочка к минусу АКБ. Плюс идёт напрямую от батареи к блоку питания. В течение двух часов аккумулятор получит заряд для запуска двигателя.

Из блока питания от стационарного компьютера

Такое устройство более сложно в изготовлении, но его можно собрать с минимальными познаниями в электронике. Основой послужит ненужный блок от системного блока компьютера. Выходные напряжения таких блоков +5 и +12 вольт с выходным током около двух ампер. Эти параметры позволяют собрать немощное зарядное устройство, которое при правильной сборке долго и надёжно послужит хозяину. Полная зарядка аккумулятора займёт длительное время и будет зависеть от ёмкости батареи, но не будет создаваться эффекта десульфатации пластин. Итак, пошаговая сборка прибора:

1. Разобрать блок питания и выпаять все провода кроме зелёного. Запомнить или отметить места входа чёрного (GND) и жёлтого +12 В.
2. Зелёный провод припаять к месту, где находился чёрный (это необходимо для старта блока без системной платы ПК). На место чёрного провода припаять отвод, который будет минусовым для зарядки АКБ. На место жёлтого провода припаять плюсовой отвод зарядки аккумулятора.

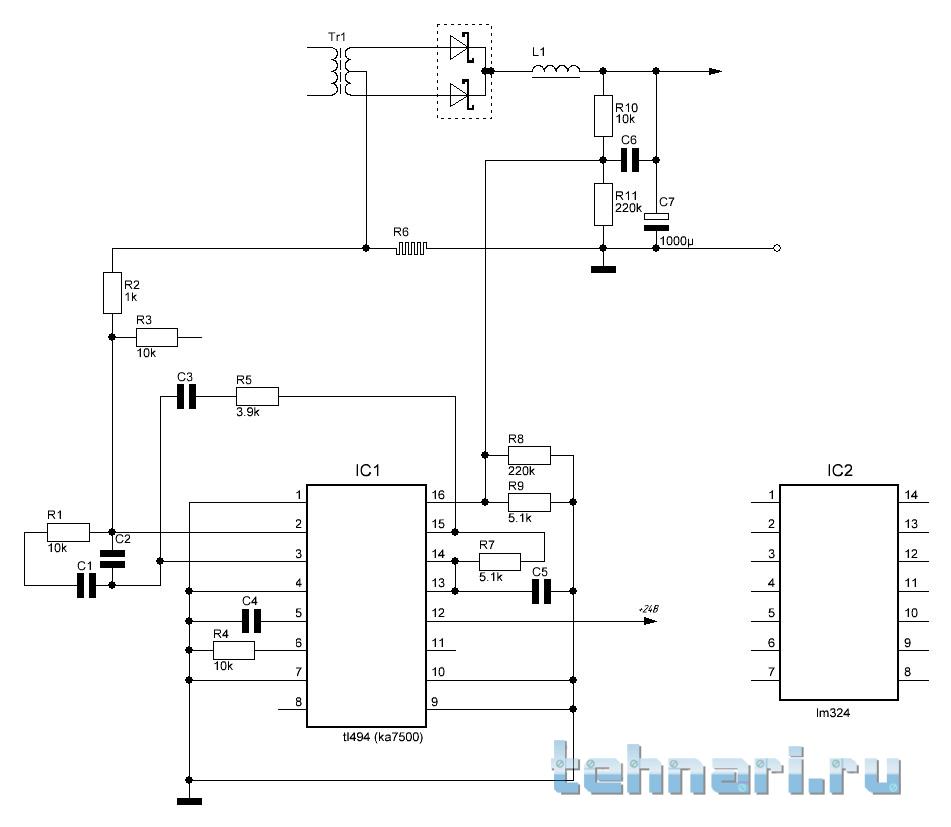

3. Необходимо найти микросхему TL 494 или её аналог. Список аналогов легко найти в интернете, один из них обязательно будет найден в схеме. При всём многообразии блоков без этих микросхем их не производят.
4. От первой ноги этой микросхемы — она левая нижняя, найти резистор, который идёт на выход +12 вольт (жёлтый провод). Это можно сделать визуально по дорожкам на схеме, можно при помощи тестера, подключив питание и замерив напряжение на входе резисторов, идущих к первой ноге. Не стоит забывать, что на первичную обмотку трансформатора идёт напряжение 220 вольт, поэтому нужно соблюдать меры безопасности при запуске блока без корпуса.
5. Выпаять найденный резистор, замерить его сопротивление тестером. Подобрать близкий по номиналу переменный резистор. Выставить его на номинал нужного сопротивления и запаять на место удалённого элемента схемы гибкими проводами.
6. Запустив блок питания путём регулировки переменного резистора, получить напряжение 14 В, в идеале 14.3 В. Главное, не перестараться помня, что 15 В, как правило, предел для отработки защиты и, как следствие, отключения.
7. Выпаять переменный резистор, не сбив его настройку, и замерить получившееся сопротивление. Необходимый или максимально близкий номинал сопротивления подобрать или набрать из нескольких резисторов и запаять в схему.
8. Блок проверить, на выходе должно быть искомое напряжение. При желании к выходам на схеме плюса и минуса можно подключить вольтметр, поместив его на корпусе для наглядности. Последующая сборка происходит в обратном порядке. Прибор готов к использованию.

Интересное от ESpec

Будем искать.
Пришлось тащить домой и заряжать.
Для полного дозаряда аккумуляторной батареи может потребоваться еще от получаса до нескольких часов зависит от типа, емкости и технического состояния А. Предистория его не извесна, просто не работает и все. Без предъявления гарантийного талона, при механических повреждениях, а также, в случае, если неисправность вызвана неправильной эксплуатацией, претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится.
Думал что сгорел ЗУ, но он работал в обычном режиме. Примеры плат. После проб и ошибок я понял что общее сопротивление у меня равно 11 КОм. Ключи оказались мертвые, один корпус раскололся.
Длительность работы в буферном режиме неограничена, более того полезна для не новых батарей, так как после нескольких десятков часов большинство А. Ну все сразу было понятно, короткое замыкание. У Вас имеется зарядное устройство Вымпел ?

Потом взял двухпозиционную кнопку и припаял ее в разрыв предохранителя. Повернуть регулятор влево до установления на индикаторе необходимой величины зарядного тока. В итоге для 16 В получилось 11,5 КОм. Итог неисправности,- малая и нестабильная частота работы ШИМ из-за конденсатора.

После размышлений и поисков локализуем место и находим. А напряжение малое. В течение гарантийного срока изготовитель безвозмездно производит ремонт изделия.

С помощью такого прибора можно легко восстановить батареи применяемые в электрических инверторах или используемые в качестве тяговых источников электроэнергии. Подключить вилку сетевого провода в розетку с напряжением В. В чем была причина пробоя не понятно. Для индикации протекающего зарядного тока используется амперметр. Более сложные работы, связанные с разборкой корпуса З.
Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Проверка

Для проверки работоспособности трансформатора ЗУ достаточно подключить параллельно выводам лампу, номинал которой соответствует зарядному устройству. Можно проверить наличие напряжения на выводах зарядного устройства тестером (цифровым мультиметром).

Полное представление о состоянии можно получить только при проверке зарядного устройства мультиметром. Для различных приборов подзарядка происходит по-разному, и очевидно, методы проверки различны.

Мобильные телефоны и компьютеры

Проверка ЗУ мобильного телефона или планшетного компьютера сводится к измерению напряжения на выводах. Оно должно соответствовать указанному в руководстве по эксплуатации или наклейке (маркировке) на корпусе.

Мультиметр переводится в режим измерения напряжения постоянного тока, если он не поддерживает функцию автоматической настройки. Иногда контакты разъема ЗУ настолько малы, что добраться до них щупами мультиметра не представляется возможным.

В этом случае можно аккуратно воспользоваться обычными стальными швейными иглами. Если и в этом случае произвести измерение невозможно, необходимо разобрать корпус ЗУ и найти выводы, к которым припаиваются концы электрошнура.

Электроинструменты и бытовая техника

Зарядку аккумуляторов электроинструментов производят при помощи более совершенных приборов. Такие ЗУ имеют, как правило, три вывода: два силовых и один управляющий. Управляющий служит для передачи информации о состоянии батареи в ЗУ. При достижении номинального заряда или перегреве аккумулятора, ток ЗУ ограничивается.

Для проверки измеряется напряжение на выводах силовых контактов. На этом проверка и закончилась бы, но бывают случаи, когда при исправном ЗУ аккумуляторы не заряжаются, или же оно отключается очень быстро, не зарядив батарею.

В этом случае необходимо измерять напряжение зарядки при подключенном аккумуляторе. Так как зарядные устройства выполнены с контактами, защищенными от доступа посторонних предметов, придется разобрать корпус и припаять к выводам провода. Иногда это сделать просто, а иногда приходится приложить усилие, проделывая борозды в корпусе острым ножом.

После этого можно проверить заряд с помощью мультиметра, используя для подключения провода. Если измеряемая величина колеблется от номинальной до нуля, скорее всего, произошло ослабление силовых контактов

Если происходит преждевременное отключение, необходимо обратить внимание на управляющий контакт

Автомобили и мотоциклы

Особого внимания заслуживает способ проверки зарядных устройств для автомобильных аккумуляторов. Они используются для периодической зарядки, когда автомобиль или мотоцикл используется редко и зарядка от генератора не производится.

Такие ЗУ могут быть довольно мощными, использоваться и как пусковые устройства, выдающие большой ток. В их конструкцию могут быть включены вентиляторы охлаждения, измерительные приборы – вольтметр и амперметр или контрольная лампа в качестве тестера зарядки.

В первую очередь измеряется выходное напряжение зарядки. Для заряженного аккумулятора с напряжением 12 В, оно должно быть в пределах 13,2 – 14,4 В.

Напряжение измеряется мультиметром, в режиме DCV, подключенным параллельно выводам ЗУ. Если при полностью разряженной батарее ЗУ не обеспечивает напряжение зарядки более 13,2 В, то применять его нельзя, подзарядка не будет происходить. Одновременно производится поверка вольтметра на корпусе, если он предусмотрен конструкцией.

Следующим шагом производится измерение силы зарядного тока. Если ЗУ автоматическое, он должен соответствовать 1/10 емкости батареи. Если предусмотрено ручное управление, ток выставляется при помощи регулятора. Его измеряется мультиметром в режиме амперметра, включенным в цепь последовательно.

Для пусковых устройств производится проверка при максимальном пусковом токе. Исправное зарядное устройство после отключения должно обеспечить заряд не менее 13,2 В.

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Зу 2м Схема Электрическая Принципиальная

Рассмотрим некоторые модели зарядных устройств промышленного производства, выпускаемых раньше и наиболее часто используемых автомобилистами.И здесь на помощь приходит зарядное устройство для автомобильного аккумулятора

Какой провод лучше использовать от зарядного устройства до аккумулятора.Топ-3 производителей зарядных устройств Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей: Стек. Больше фото можно посмотреть в моём блоге тут: 4 года

41 thoughts on “Схема простого зарядного устройства для АКБ”

Оборудование должна быть выключено, когда происходит соединение с зарядным устройством. Работа устройства зарядного при зарядке вольтовой и 6-вольтовой аккумуляторных батарей в ручном режиме. Б Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Ответы: А Не выключенные фары при остановке и минусовая температура — наиболее распространенные причины разряда АКБ на дороге. Транзистор VT1 устанавливаются на радиатор площадью не менее кв.

Новое на сайте

Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Узел управления тринистором построен на цепочке транзисторов VT1 и VT2.

Поискав в интернете, наткнулся на промышленную схему зарядного устройства с регулирующими тиристорами. А Да, при неправильном подключении, аппаратура сгорит. Это наверно самый дешевый вариант зарядника заводского исполнения, ну а толковый девайс стоит не так уж и дешево, цена прямо-таки кусается, поэтому решил найти схему в интернете, и собрать ее самому. Узел управления тиристором собран на двух транзисторах. Возможные неисправности.

Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Известен способ восстановления таких батарей при заряде их «ассимметричным» током. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Проверил теристор,как вы написали. Смотрим схему ниже. Ни для кого не ново, если скажу, что у любого автомобилиста в гараже должно быть зарядное устройство для аккумуляторной батареи.простоое зарядное устройство ЗУ — 2М аккумулятор травление платы (часть 3)

Recommended Posts

Для улучшения контакта работающих элементов с радиатором, нужно использовать теплопроводные пасты. Для этой цели и предназначается зарядные устройства.

Вольтметр РV1 — любой постоянного тока со шкалой на 16Вольт.

В схеме применяется транзистор с большим коэффициентом усиления Спасибо за ответ.

Вместо NE можно использовать российский аналог — таймер ВИ1. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Что же тогда тупит.

Самоделки, хобби, увлечения.

Включите устройство зарядное в сеть, при этом должен включиться индикатор. Поискав в интернете, наткнулся на промышленную схему зарядного устройства с регулирующими тиристорами.

Устройство УЗ-ПА имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. Время, за которое конденсатор С1 будет заряжаться до переключения транзистора, выставляется переменным резистором R7, которым, собственно, и выставляется величина зарядного тока аккумулятора.

‘).f(b.get(,!1),b,»h»,).w(«

Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи. Этот режим позволяет не только восстанавливать засульфатированные батареи аккумуляторов, но и проводить профилактическую обработку исправных. Время, в течение которого конденсатор С1 заряжается до переключения можно регулировать переменным резистором R1

Обратите внимание, что в схеме стоит тиристор КУ, он немного слабоват, поэтому чтобы не допустить пробоя импульсами большого тока его необходимо установить на радиатор

А Для подзарядки применяется напряжение сети в В. Восстановление и зарядка аккумулятора.Зарядное устройство на тиристоре

Зарядное устройство ОРИОН PW-265

Орион PW 265 – зарядное устройство для автомобильных аккумуляторных батарей с напряжением 12 В. Аппарат поддерживает регулировку тока в диапазоне 0,6 -6 А. Для контроля за выбранной силой тока предусмотрена стрелочная шкала.

Орион PW 265 имеет защиту от перегрева и способен зарядить даже полностью разряженную АКБ. Вы можете использовать зарядное устройство для питания автомобильной электроники и гаджетов: автохолодильников, компрессоров, автомоек, пылесосов.

НАЗНАЧЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА ОРИОН PW265Зарядное устройство Орион PW-265 оснащено стрелочным индикатором силы выходного тока и  предназначено для заряда  12 В мотоциклетных и автомобильных аккумуляторных батарей любой емкости в автоматическом режиме (автоматическое уменьшение тока в конце заряда).

ОСОБЕННОСТИ ЗАРЯДНОГО УСТРОЙСТВА ОРИОН PW 265

• Регулировка силы тока.
• Стрелочная шкала амперметра.
• Использование ЗУ в качестве многоцелевого источника питания.
• Электронная схема защиты от перегрева.
• Осуществляет заряд полностью разряженной АКБ.
• Плавное уменьшение силы тока в конце заряда.

ИСПОЛЬЗОВАНИЕ ОРИОН PW 265 В КАЧЕСТВЕ ИСТОЧНИКА ПИТАНИЯУстройство для заряда автомобильного аккумулятора Орион pw 265 может быть использовано в качестве многоцелевого источника питания для электроинструмента, автомобильной аппаратуры и любых 15 В потребителей напряжения с суммарным током потребления меньше выставленного ручным регулятором силы тока

Характеристики Орион PW 265

• ЗУ предназначено для заряда 12В автомобильных аккумуляторных батарей любой емкости в автоматическом режиме (автоматическое уменьшение тока в конце заряда);
• Регулировка тока в диапазоне 0,6-6А;
• Стрелочный индикатор тока;
• Электронная схема защиты от перегрева;
• Возможность заряжать полностью разряженную АБ;
• Вес 0,9 кг.

Характеристики зарядного устройства ОРИОН PW 265

Особенности зарядных устройств (ЗУ) ОрионЭто автоматические автомобильные зарядные устройства, которые сами контролируют степень заряженности аккумуляторной батареи (АБ) и своевременно изменяют режим заряда.

Плавная ручная регулировка силы зарядного тока и постоянство во времени силы зарядного тока позволит вам оценить степень заряженности и реальную ёмкость (техническое состояние) вашей АБ.

Стрелочные или линейные индикаторы позволяют контролировать силу зарядного тока в процессе заряда АБ и исправность цепи заряда.

Автомобильное зарядное устройство для аккумуляторной батареи Орион используют высокочастотное (импульсное) преобразование энергии в силовой цепи, это позволило уменьшить массу и габаритные размеры устройств.

Дополнительной особенностью автомобильного зарядного устройства является принудительная вентиляция встроенным микровентилятором в моделях на большие токи. Более того, все зарядное устройства Орион имеют (аварийную) схему контроля внутренней температуры.

Выходные характеристики зарядного устройства для автомобильных аккумуляторных батарей Орион позволяют заряжать аккумуляторные элементы и батареи с минимальным напряжением от 0В до 12В (24В) с любой степенью разряженности. Эта особенность поволяет проверить работоспособность ЗУ без аккумуляторной батареи, например при продаже, просто замкнув выходные провода.

Орион представляет собой прецизионный источник постоянного напряжения со стабилизацией выходного тока, что даёт возможность подключать к нему всевозможные низковольтные устройства. Это может быть и автомагнитола, и полировальная машинка, и электроотвёртка, а также галогеновые светильники и другие устройства с напряжением питания 12В-15В (24-29В)

Скачать подробное описание и инструкцию зарядного устройства Орион PW-260-265-325

Определение неисправности

Вскрыл при нем зарядку, увидели подгоревшую плату под горелым резистором, какой-то треснувший маломощный транзистор, сгоревший предохранитель. Сразу бросился в глаза , «радиатор» силового транзистора, точнее его отстутсвие, потому как вместо него была маленькая железная пластинка, на которой силовой ключ собственно и был закреплён

Обратил внимание хозяина на этот умышленный заводской косяк (возможно ради выгоды) и предложил вместо него установить настоящий радиатор, а также насверлить в корпусе прибора побольше вентиляционных отверстий, так как маленького вентилятора у меня не было и выносить большой радиатор за пределы корпуса хозяин не пожелал. Договорившись о цене вдарили по рукам. После выпайки одной ноги из платы окончательно определились неисправными: силовой полевой транзистор V5, почти оборванный низкоомный резистор R5 (около 2,5 МОм, при норме 3,3 Ом) в цепи истока полевика, пробитый низковольтный диод V8 в обязке оптрона PC817, сгоревший резистор R6 в цепи транзистора V6 и собственно сам транзистор автогенератора V6

После выпайки одной ноги из платы окончательно определились неисправными: силовой полевой транзистор V5, почти оборванный низкоомный резистор R5 (около 2,5 МОм, при норме 3,3 Ом) в цепи истока полевика, пробитый низковольтный диод V8 в обязке оптрона PC817, сгоревший резистор R6 в цепи транзистора V6 и собственно сам транзистор автогенератора V6.

Трещина на резисторе в следствии перегрева

Плата с выпаянными деталями

Проблема окопалась в силовой высоковольтной части схемы. Чтобы себе и вам было понятно и проще в ремонте, ,,что куда идёт» и т.д. решил нарисовать неисправную часть схемы с платы.

Методика рисования схемы

Пользуясь своей старой методикой. Объясню вкратце, она проста. Рисую гелевой ручкой элементы со стороны дорожек платы, чтобы не запутаться и не возвращаться каждый раз ,,к началу». После этого рисую на бумаге черновик, а далее уже окончательный чистовой вариант.

Метод рисования схемы со стороны платы

Черновой вариант чертежа схемы

Схема высоковольтной части схемы Bosch AL 1115 CV

Полевика V5 STP5N80ZF не нашлось, нашёлся аналог К3565 (900V, 15A в импульсн. режиме). По большому счёту подойдёт любой подобный полевик, главное чтобы не слабее по имп.току и по вольтажу. Маломощный транзистор V6 2N3904 автогенератора, заменил на отечественный КТ3102А, в металлическом корпусе и с золочёными ножками! Любо-дорого вспомнить и применить по новой клёвые советские транзисторы!

Автор:

Гaличeв Илья Виктoрoвич
