Электрические схемы ваз 2104

Блок предохранителей ВАЗ 2104 2105

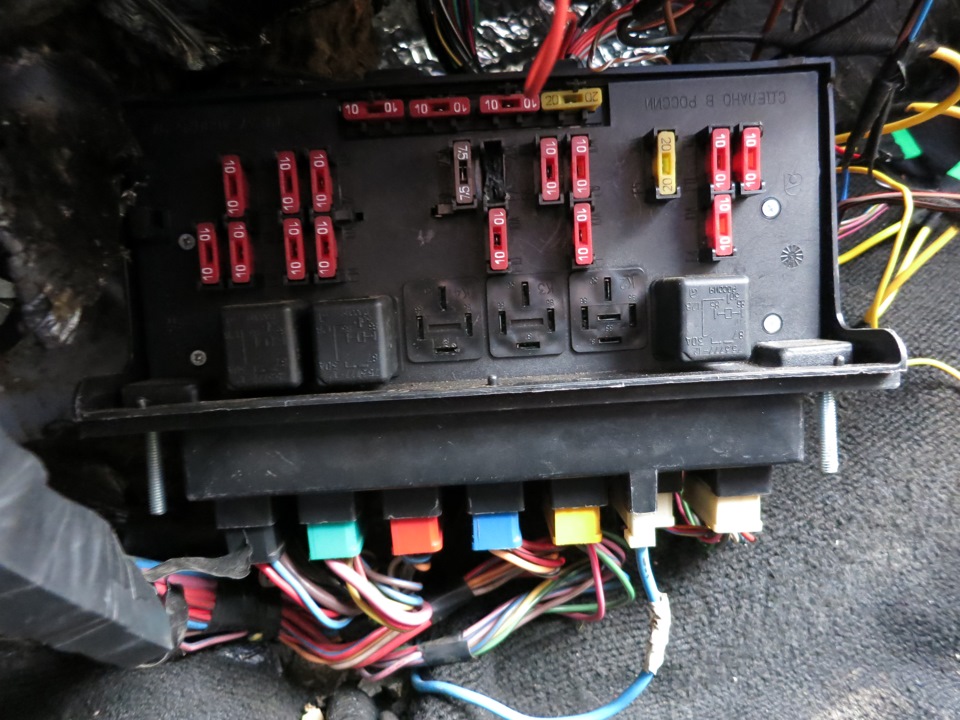

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя Сила тока,А Защищаемые цепи
F1 10 Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 10 Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3 10 Резервный
F4 10 Резервный
F5 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 10 Прикуриватель. Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8 10 Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 7.5 Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10 10 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11 10 Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12 10 Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13 10 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14 10 Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15 10 Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16 10 Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17 10 Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Подкапотная электропроводка ВАЗ 2104

К проводке моторного отсека относится передний жгут с кабелями, а также проводники для указателей поворотов. Сама схема аналогична для многих классических моделей ВАЗ.

В моторной отсеке располагаются основные элементы системы оборудования:

  • аккумуляторная батарея;
  • стартерное устройство;
  • генераторный узел;
  • модуль зажигания;
  • высоковольтные кабели;
  • свечи.

Питающим элементом данного оборудования являются толстые провода, которые соединяют кузов с АКБ и силовым агрегатом. По данным проводникам проходит ток большой величины при пуске мотора. Чтобы защитить электрические соединения на кабелях от воздействия грязи и влаги, наконечники оснащаются резиновыми заглушками. Все проводники разделены на отдельные жгуты и пучки, это позволит быстрее их заменить при повреждении.

Жгут с кабелем обмотан изолентой и зафиксирован на кузове, чтобы не допустить его провисания и захватывания движущимися узлами и компонентами. В месте установки оборудования или контроллера он делится на самостоятельные проводники. Наличие жгутов позволяет обеспечить определенный порядок активации оборудования и приборов.

Участок схемы электросети от моторного отсека до салона

Основные компоненты электроцепи:

  1. Фонари головного освещения.
  2. АКБ.
  3. Генераторное устройство.
  4. Монтажный блок с предохранительными элементами.
  5. Выключатель освещения оптики.
  6. Переключательное устройство.
  7. Замок зажигания.
  8. Сигнализатор активации дальнего освещения.

Особенности схемы электрооборудования автомобилей ВАЗ-2104

Схемы электрооборудования передней части автомобилей ВАЗ 2105 и ВАЗ-2104 одинаковы. В связи с другой формой задней части кузова на автомобилях ВАЗ-2104 изменен только задний пучок проводов и немного пучок проводов панели приборов.

Вместо одного плафона освещения салона, находящегося на крыше, установлено два плафона 41 на стойках дверей и еще один плафон 75 для освещения задней части салона. Задние фонари 71 другой конструкции. Добавлен очиститель и омыватель заднего стекла и соответствующий выключатель на панели приборов.

Так же, как и на ВАЗ-2105, задний пучок проводов проходит сначала по правой стороне пола кузова и имеет ответвление в правому плафону 41. Затем за задней поперечной балкой пола кузова он разделяется на две ветви: одна к левому и заднему плафонам, левому заднему фонарю 71 и к датчику указателя уровня и резерва топлива, а другая — к насосу омывателя заднего стекла и правому заднему фонарю. От правого заднего фонаря пучок идет вверх вдоль задней стойки кузова и далее по правой петле задней двери к узлам электрооборудования, установленным на задней двери. Это очиститель заднего стекла, фонари освещения номерного знака и обогрев заднего стекла.

Цепи питания очистителя и омывателя заднего стекла защищены предохранителем N1 монтажного блока, а цепь питания плафона 75 — предохранителем N11.

Источник

Схема электрооборудования ВАЗ

Указатели поворота в указания режиме поворота, Указатель и сигнализатор резерва Контрольная, топлива лампа включения стояночного тормоза, электровентилятора Термовыключатель, Система управления электропневмоклапаном, Контрольная закрытия лампа воздушной заслонки карбюратора, Указатель охлаждающей температуры жидкости, Реле электровентилятора обмотка, возбуждения Обмотка генератора, Реле-прерыватель и сигнализатор поворота указателей, вольтметр, Тахометр, Контрольная лампа аккумуляторной заряда батареи, Контрольная лампа аварийного рабочей состояния тормозной системы. * Устанавливаются на части автомобилей выпускаемых. Выключатель аварийной сигнализации с контрольной Реле, лампой-прерыватель указателей поворота и аварийной Указатели, сигнализации поворота в режиме аварийной сигнализации, Контрольная, сигнализации лампа указателей поворота в режиме Звуковые. аварийной сигналы, Реле сигналов, Реле электродвигатель и контакты вентилятора охлаждения радиатора. Электрические автомобиля цепи ВАЗ-2104, Сигнализатор и реле обмотка включения реле обогрева заднего стекла, света Лампы заднего хода, защищаемые предохранителями в номиналы скобках предохранителей для монтажных блоков образца старого: Электродвигатель отопителя. Порядок условной штекеров нумерации в колодках: а-блок-фар, блока электропневмоклапаном управления карбюратора; б — монтажного блока и трехрычажного задних; в — переключателя фонарей нумерация выводов по порядку сверху выводов вниз Г- реле-прерывателя аварийной указателей и сигнализации поворота, реле-прерывателя очистителя стекла ветрового, очистителей фар и заднего стекла. фары-Блок; 2-боковые указатели поворота; 3 — аккумуляторная реле; 4 — батарея включения стартера; 5 — электропневмоклапан карбюратора; 6 — карбюратора микровыключатель; 7 — генератор 37.3701; 8 — моторедукторы очистителей электродвигатель*; 9 — фар вентилятора системы охлаждения двигателя*; 10 — включения датчик электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — зажигания распределитель; 13 — свечи зажигания; 14 — стартер; 15 — датчик температуры указателя охлаждающей жидкости; 16 — подкапотная лампа; 17 — контрольной датчик лампы давления масла; 18 — катушка датчик; 19 — зажигания уровня тормозной жидкости; 20 — моторедуктор ветрового очистителя стекла; 21 — блок управления электропневмоклапаном электродвигатель; 22 — карбюратора насоса омывателя фар*; 23 — электродвигатель омывателя насоса ветрового стекла; 24 — выключатель стоп-реле; 25 — сигнала-прерыватель очистителя ветрового стекла; 26 — освещения регулятор приборов; 27 — реле-прерыватель аварийной указателей и сигнализации поворота; 28 — выключатель света заднего штепсельная; 29 — хода розетка для переносной лампы*; 30 — лампа; 31 — прикуриватель освещения вещевого ящика; 32 — монтажный вместо блок реле КЗ установлена перемычка; 33 — выключатели стойках на плафонов передних дверей; 34 — выключатели плафонов на задних стойках дверей; 35 — плафоны; 36 — выключатель контрольной стояночного лампы тормоза; 37 — выключатель контрольной лампы заслонки воздушной карбюратора; 38 — переключатель очистителя и омывателя стекла заднего*; 39 — выключатель аварийной сигнализации; 40 — трехрычажный выключатель; 41 — переключатель зажигания; 42 — реле зажигания; 43 — переключатель освещения наружного; 44 — выключатель заднего противотуманного света; 45 — цепи предохранитель противотуманного света; 46 — контрольная лампа масла давления; 47 — комбинация приборов; 48 — контрольная лампа топлива резерва; 49 — указатель уровня топлива; 50 — плафон задней освещения части саяве: 51 -юнтрольная лампа аккумуляторной заряда батареи; 52 — указатель температуры охлаждающей контрольная; 53 — жидкости лампа воздушной заслонки карбюратора; 54 — лампа контрольная стояночного тормоза*; 55 — блок контрольных контрольная; 56 — ламп лампа заднего противотуманного света; 57 — лампа контрольная обогрева заднего стекла; 58 — контрольная уровня лампа тормозной жидкости; 59, вольтмерт 60- спидометр 61 — лампа контрольная наружного освещения; 62 — контрольная лампа поворота указателей; 63 — контрольная лампа дальнего света 64 — вентилятора переключатель отопителя; 65 — выключатель обогрева заднего лампой с стекла подсветки*; 66, фонари освещения нормерного датчик; 73 — знака указателя уровня и резерва топлива, вентилятора электродвигатель отопителя 67 — дополнительный резистор электродвигателя электродвигатель; 68 — отопителя насоса омывателя заднего стекла: 69- фонари Задние: 70 — моторедуктор очистителя заднего стекла*; 71 — для колодки подключения к элементу обогрева заднего схема; 72.

Схема электрооборудования автомобиля ВАЗ 2104

Схемы >> Автоэлектросхемы >> Схема электрооборудования автомобиля ВАЗ 2104

Схема
электрооборудования автомобиля ВАЗ 2104

Схема
электрооборудования автомобиля ВАЗ 2104.

(нажмите для увеличения).

    Условные обозначения
датчиков, органов управления и
контроля к схеме электрооборудования
автомобиля ВАЗ 2104.

1. Блок-фара (фара, объединенная с передним фонарем).
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 2104.
4. Реле включения стартера ВАЗ 2104.
5. Пневмоклапан системы холостого хода карбюратора.
6. Датчик верхней мертвой точки поршня в первом цилиндре.
7. Стартер.
8. Микровыключатель карбюратора.
9. Электродвигатели очистителей фар ВАЗ 2104.
10. Генератор ВАЗ 2104.
11. Звуковые сигналы.
12. Свечи зажигания.
13. Подкапотная лампа.
14. Датчик указателя температуры охлаждающей жидкости.
15. Датчик контрольной лампы давления масла ВАЗ 2104.
16. Распределитель зажигания.
17. Электродвигатель омывателя ветрового стекла ВАЗ 2104.
18. Катушка зажигания ВАЗ 2104.
19. Датчик недостаточного уровня тормозной жидкости.
20. Электродвигатель омывателя фар ВАЗ 2104.
21. Блок управления пневмоклапаном.
22. Колодка диагностики.
23. Реле стеклоочистителя ВАЗ 2104.
24. Реле — прерыватель указателей поворота и аварийной сигнализации.
25. Электродвигатель стеклоочистителя ВАЗ 2104.
26. Штепсельная розетка для переносной лампы.
27. Выключатель стоп-сигнала.
28. Электродвигатель отопителя ВАЗ 2104.
29. Дополнительный резистор электродвигателя отопителя.
30. Выключатель контрольной лампы стояночного тормоза.
31. Выключатель света заднего хода.
32. Монтажный блок.
33. Реле включения ближнего света фар ВАЗ 2104.
34. Реле включения дальнего света фар ВАЗ 2104.
35. Перемычка на месте реле включения звуковых сигналов.
36. Реле включения омывателя и очистителей фар ВАЗ 2104.
37. Реле включения обогрева заднего стекла ВАЗ 2104.
38. Лампа освещения вещевого ящика.
39. Прикуриватель.
40. Выключатели плафона, расположенные в стойках дверей.
41. Плафон внутреннего освещения кузова.
42. Выключатель обогрева заднего стекла с контрольной лампой включения.
43. Контрольная лампа стояночного тормоза.
44. Контрольная лампа включения заднего противотуманного света.
45. Контрольная лампа уровня тормозной жидкости.
46. Переключатель смывателя и очистителя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Реле — прерыватель контрольной лампы стояночного тормоза.
49. Переключатель указателей поворота.
50. Переключатель света фар.
51. Выключатель звукового сигнала.
52. Выключатель стеклоочистителя и омывателя ветрового стекла и фар.
53. Блок контрольных ламп.
54. Переключатель наружного освещения.
55. Выключатель зажигания ВАЗ 2104.
56. Выключатель — регулятор освещения приборов.
57. Выключатель противотуманного света в задних фонарях.
58. Указатель температуры охлаждающей жидкости ВАЗ 2104.
59. Комбинация приборов ВАЗ 2104.
60. Контрольная лампа давления масла.
61. Указатель уровня топлива с контрольной лампой резерва.
62. Контрольная лампа заряда аккумуляторной батареи.
63. Вольтметр ВАЗ 2104.
64. Спидометр.
65. Контрольная лампа габаритного света.
66. Контрольная лампа указателей поворота.
67. Контрольная лампа дальнего света фар.
68. Лампа освещения приборов.
69. Переключатель электродвигателя отопителя ВАЗ 2104.
70. Электродвигатель омывателя заднего стекла.
71. Задние фонари.
72. Фонари освещения номерного знака.
73. Элемент обогрева заднего стекла.
74. Электродвигатель очистителя заднего стекла ВАЗ 2104.
75. Плафон освещения задней части кузова.
76. Датчик указателя уровня и резерва топлива ВАЗ 2104.
77. Реле зажигания.

Электропроводка ВАЗ 2104, схема проводки на инжектор, замена своими руками: инструкция, фото и видео

Успех ВАЗовской «копейки» значительно повлиял на развитие отечественной автомобильной отрасли. На ее основе была создана целая серия автомобилей, среди которых заметно выделялся ВАЗ 2104 своими габаритными размерами. Увеличение базы привело к тому, что электропроводка ВАЗ 2104 имела свои особенности, о чем и пойдет речь в данной статье.

Заводская цветная схема электропроводки ВАЗ 2104

Совет: не только разная форма кузова, но и разные силовые агрегаты оказали влияние на электрические схемы автомобиля. Об этом следует помнить при обслуживании автомобиля своими руками.

Платформа автомобиля ВАЗ 2104

Поначалу в качестве универсальной модели повышенной вместимости в заводских корпусах собирался ВАЗ 2102, который являлся «удлиненной» версией классической «копейки». Однако, выявив ряд конструктивных недостатков, инженеры решили использовать для «универсала» другую платформу.

По своей сути ВАЗ 2104:

  1. Являлся удлиненной модификацией ВАЗ 2105;
  2. Большинство деталей были унифицированы со всем модельным рядом семейства «Жигули»;
  3. Задняя часть автомобиля получила полноразмерную дверь, оснащенную обогревом стекла и стеклоочистителем;
  4. В салоне появилась дополнительная центральная консоль с функциональными клавишами.

В основе автомобиля ВАЗ 2104 заложена платформа «пятерки»

Справочно: Заводская инструкция, предлагающаяся к новому автомобилю, не всегда отображала изменения, вносимые в процессе выпуска и модернизации ВАЗ 2104.

Узнайте также об особенностях унификации электропроводки Нива 21213.

Отличия от базовой модели

Выбор «пятерки» был неслучаен – в те годы это было более современное решение конструкции автомобиля в техническом плане. Это всячески преподносилось на видео тех лет. Но, даже приняв решение о выпуске на ее базе автомобиля с кузовом «Универсал», инженерам пришлось вносить изменения в некоторые узлы.

Модернизация коснулась:

  1. Панели приборов;
  2. Задних блоков габаритных огней и стоп-сигналов;
  3. Инжекторной системы подачи топлива на модель с двигателем от ВАЗ 21067.

Соответственно, что и подкапотная схема проводки ВАЗ 2104 на инжектор имела конструктивные отличия от штатной карбюраторной версии.

Панель приборов

На автомобиле ВАЗ 2104 устанавливалась экспериментальная панель с совмещенными приборами.

Фото схемы соединения проводов в комбинации приборов

В частности, единое устройство (на схеме под №7) представляли собой:

  1. Контрольный указатель низкого разряда АКБ;
  2. Указатель уровня топлива в бензобаке, совмещенный с сигнальной лампой;
  3. Контрольная лампа давления масла в двигателе;
  4. Указатель температуры охлаждающей жидкости с контрольной лампой уровня в расширительном бачке.

Электропроводка ВАЗ 21213 своими руками? Да, это возможно! Читайте здесь.

Наружное освещение

Изменение задней части кузова автомобиля и оснащение его подъемной дверью:

Новый кузов дополнили и новыми фонарями

  1. Не позволило использовать задние фонари от ВАЗ 2105;
  2. Вместо них устанавливались новые фонари;
  3. Изменилась система питания подсветки заднего номерного знака — проводка ВАЗ 2104 получила новый жгут проводов, отвечавший за работу подсветки, обогрева и стеклоочистителя.

Тормозная система ВАЗ 2104: схема соединений контрольных ламп

На схеме обозначены:

  1. Встроенный в крышку расширительного бачка датчик уровня тормозной жидкости;
  2. Электронный монтажный блок в подкапотном пространстве с выводом «А» к генератору;
  3. Реле зажигания с минусовым выводом на «массу»;
  4. Замок зажигания на рулевой колонке;
  5. Контрольная лампа на панели приборов, сигнализирующая о низком уровне тормозной жидкости;
  6. Контрольная лампа об активированном стояночном тормозе.

Справочно: Данная электрическая схема была реализована через реле-прерыватель (на схеме под №7), защищавшее контрольную лампу стояночного тормоза. Цепь замыкалась с помощью выключателя контрольной лампы (на схеме №8) стояночного тормоза;

Выводы: в целом унификация положительно сказалась на эксплуатации автомобиля – цена на большинство запчастей была низкой, что позволяло содержать автомобиль многим семьям. А возможность самостоятельного обслуживания еще больше снижала эксплуатационные расходы.

Признаки неработоспособности электросхемы

Электропроводка ВАЗ 2104 —  это слабое место, постоянно что-то не работает. Поскольку производство автомобилей этой модели было прекращено много лет назад, часто автовладельцы ВАЗ с карбюратором или инжектором сталкиваются с проблемой неработоспособности оборудования. Если электрооборудование стало работать некорректно, автомобилисту необходимо произвести диагностику схемы. Всегда помните о том, что при проведении работ по ремонту электропроводки систему всегда нужно обесточивать. Проверка работоспособности тех или иных устройств осуществляется на основании изучения схемы.

Блок предохранителей «четверки»

Если вы заметили, что в работе электроцепи появились неполадки, транспортное средство может работать в одном из двух состояний:

  1. Если авто не может сдвинуться с места и даже не заводится, то в целом возможных причин, по которым это происходит, существует множество. В таких случаях в первую очередь осуществляется диагностика работоспособности трамблера и стартера, также необходимо . В зимнее время года владельцы «четверок» со старыми батареями нередко сталкиваются с похожей проблемой в результате полного разряда АКБ. Как показывает практика, полный выход из строя генератора случается значительно реже, однако работоспособность этого устройства также необходимо проверить.
  2. Автомобиль может завестись и даже едет, однако в работе оборудования есть сбои. Проблемы также могут быть самыми разнообразными — и короткие замыкания, и обрывы, и выход из строя предохранителя, и поломка самого оборудования. Казалось бы, почему одновременно не , дворники очистки лобового стекла, обогрев заднего вида? На первый взгляд, эти элементы никак не связаны между собой, но стоит вспомнить, что все они работают при включении зажигания, и все становится на свои места.

По мнению экспертов в области ремонта проводки, первое, что нужно сделать — это проверить устройство выключателя зажигания, так как этот компонент предназначен для:

  • управления всем функционалом системы зажигания;
  • управления сигнализацией транспортного средства (автор видео — Edward Deviatkin).
