Монтаж фаркопа на Дастер

Установка фаркопа на Дастер может показаться сложной задачей, но с пошаговым руководством вы сможете справиться самостоятельно.

Шаг 1: Подготовка к установке

Перед началом работ необходимо убедиться, что на Дастере нет препятствий для установки фаркопа. Также убедитесь в наличии всех необходимых инструментов и проконсультируйтесь с инструкцией производителя.

Шаг 2: Демонтаж задней бампера

Снимите задний бампер Дастера, следуя инструкциям производителя автомобиля. Обычно это включает откручивание болтов и отсоединение электрических разъемов.

Шаг 3: Установка крепежных элементов

Начните установку фаркопа с установки крепежных элементов. Следуйте инструкции производителя фаркопа по установке различных болтов и гаек на пластины крепления. Плотно закрепите крепежные элементы на автомобиле.

Шаг 4: Установка фаркопа

Подсоедините фаркоп к крепежным элементам на автомобиле. Убедитесь, что все болты и гайки плотно закреплены. Еще раз проверьте, что фаркоп не мешает закрыванию или открыванию задней двери.

Шаг 5: Монтаж заднего бампера

Установите задний бампер обратно на Дастер и плотно закрепите все болты. Подключите электрические разъемы, если таковые имеются.

Шаг 6: Завершающие действия

После установки фаркопа следует убедиться, что все болты и гайки плотно закреплены и фаркоп надежно держится. Также проверьте, что все электрические соединения правильно подключены.

Готово! Теперь вы можете использовать фаркоп на своем Дастере для установки дополнительного оборудования или прицепа.

Возможные проблемы при установке фаркопа

Особенности крепления прицепного устройства к автомобилю Дастер таковы, что его несложно как установить, так и демонтировать. Необходимо соблюдать центровку фаркопа, который должен быть расположен строго по центру кузова. Иначе при движении с прицепом будет ощущаться виляние прицепа из стороны в сторону.

При установке фаркопа проблемы могут возникнуть вследствие отсутствия массы при эксплуатации. Это маленькая хитрость, которую мало кто знает. Прикрутив прицепное устройство болтами, поставив соединительную розетку, с автомобиля необходимо снять правый фонарь.

Под фонарем следует найти шпильку М10. На нее необходимо надеть круглый наконечник массы прицепа от розетки и накрутить гайку. Правый задний фонарь установить на штатное место. Перед затяжкой крепежных болтов прицепного устройства необходимо оттянуть его назад, затем затянуть болты.

Подобная технология создаст предварительный натяг устройства. Транспортируя тяжелый прицеп, это убережет крепежные болты от среза, уменьшит нагрузку на фаркоп и заднюю часть автомобиля. Наживляя болты, их лучше всего смазать пластичными смазками «Литол» или «ЦИАТИМ». Потом легче будет откручивать. После затяжки болты необходимо закрасить черной краской.

Еще одна распространенная проблема может возникнуть после монтажа прицепного устройства и его регулярной эксплуатации. Службы дорожной полиции и ГБДД нередко требуют установочные документы на фаркоп. Для этого следует обратиться в МРЭО и оформить переоборудование автомобиля.

В процессе подготовки заявки необходимо будет изготовить эскизы выполненных работ, фотографии готового изделия, описать процесс переоборудования автомобиля. После официального запроса спустя некоторое время придет письмо с ответом, где владельцу транспортного средства разрешена его эксплуатация с прицепным устройством.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

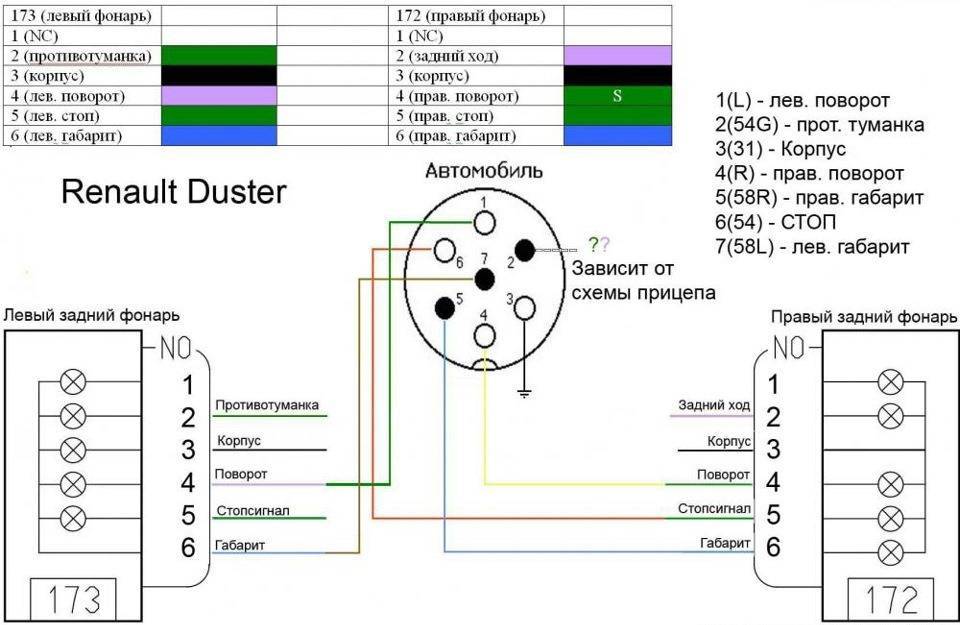

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Установка фаркопа на Рено Дастер своими руками (+схема монтажа)

Фаркоп – это простое, но обязательное устройство в автомобиле, предназначенное для его буксировки в случае невозможности продолжения движения «своим ходом». Также на легковых авто он может использоваться для перевозки небольших прицепов.

Если грамотно подобрать фаркоп под свою машину, он сможет не только увеличить возможности авто по перевозке тяжестей, но и помочь вытащить ваше транспортное средство из грязи или глубокого оврага, доставить в ремонтную мастерскую или оказать такую же помощь вашему товарищу-автолюбителю.

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

• разные по ширине (европейского и американского стандарта);
• стационарные и съёмные;
• фланцевые;
• малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
• фаркопы с условно-разъёмным креплением.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

Прицепные устройства разных типов

Установка фаркопа на Дастер

Перед монтажом рекомендуется обязательно приобрести блок согласования. Это комплект электрики фаркопа для Дастера, который обеспечивает питание фонарей прицепа. Блок согласования представляет собой набор реле, которые снижают нагрузку на проводку фонарей и препятствуют возникновению электронных ошибок.

Процесс монтажа делится на несколько этапов:

1. Разборка багажника.
2. Подключение проводки.
3. Установка самого фаркопа.

Рассмотрим каждый этап в отдельности.

Разборка багажного отделения Renault Duster

Для удобства монтажа фаркопа на второй Дастер рекомендуется машину поставить на смотровую яму или подъемник. Далее выполняется следующий порядок действий:

1. Откройте багажник, вытащите оттуда коврик, полку и жесткое основание пола. Вытащите также и пенопластовые шумоизоляторы. На полу багажника должен остаться лишь металл. ЗАпасное колесо вытаскивать не нужно. Для моделей с передним приводом ослабьте болт крепления запасного колеса под машиной. Сложите задний ряд сидений.
2. Открутите пластиковую облицовку стакана слева. Для этого открутите два Torex T20 и отведите изделие в сторону.Отстегните также электрический разъем от подсветки багажного отделения.
3. Снимите клипсу мягкой облицовки стакана, а также открутите проушину для крепления грузов. Отведите облицовку в сторону.
4. Справа необходимо лишь снять крышку, закрывающую домкрат и доступ к фонарю.

Процесс в фото выглядит следующим образом:

Следующий этап — подключение проводки в багажном отсеке.

Подключение электрики фаркопа в Рено Дастер 2

Подключение блока согласования делится на три составляющие:

1. Левый фонарь;
2. Правый фонарь;
3. Питание;

Провода на левый фонарь находятся сразу за ним. Для этого необходимо взяться за черный не толстый жгут и потянуть так, чтобы резинка, уплотняющая место установки фонаря и кузов слегка вылезла:

• розовый с белой полосой — левый указатель поворота;
• голубой с белой полосой — габарит;
• серый толстый — стоп-сигнал;

Подключаем проводку блока согласования соответствующим образом:

Если не знаете, где какой провод, откройте инструкцию к блоку согласования. В ней есть соответствующая схема.

На правом фонаре нужен только зеленый провод с белой полосой — это правый указатель поворота. Если понадобится габарит, то он голубой с белой полосой, как и на левом фонаре.

Питание располагается в следующем месте — над стаканом располагается разъем, в жгуте которого есть красный провод для подключения проводки фаркопа — это плюс. Соединяем толстый красный провод блока согласования с ним:

Минусовой провод можно подключить в этом месте под бежевой облицовкой:

Теперь нужно вывести жгут с проводами розетки под машину. Со стороны левого фонаря есть пластиковая заглушка. Просверлите ее сверлом на 10 мм и вставьте туда жгут. Так он окажется под машиной:

Останется только аккуратно смотать провода и приклеить блок согласования на кузов:

На этом подключение проводки фаркопа в Дастере второго поколения завершено.

Монтаж фаркопа на Рено Дастер II

Пока машина все еще на земле, а вы не в яме, необходимо вставить в кузов болта, которые будут держать крепления для ТСУ. Для этого найдите заглушки со стороны багажника и снимите их.

Болт собираем вот таким образом:

И вставляем в эти отверстия:

Их два с каждой стороны. Местоположение, примерно, следующее:

Чтобы вставить болты, необходимо собрать их и просунуть в отверстия до тех пор, пока они не упрутся в заглушки. Эти заглушки нужно выдавить самим болтом с силой. Сделать это непросто, но можно схитрить — проткнуть заглушки отверткой, а затем под машиной спокойно оторвать. Тогда появится доступ к отверстиям и болты можно будет вставить спокойно.

Берем эти кронштейны:

И подвешиваем на болты. Затем наживляем гайки, но не закручиваем до конца. Линии кронштейнов, которые определяют изгиб, должны смотреть внутрь машины.

Теперь устанавливаем балку фаркопа в соответствии с инструкцией. В отличие от рестайлингового первого Дастера, на втором подрезать бампер не нужно! Также наживляем болты и гайки, но предварительно, лучше прогнать резьбу внутри балки.

Вешаем крюк и крепление розетки:

Заводим сюда жгут проводов, просовываем в крепление, собираем розетку и устанавливаем ее на фаркоп.

Подключение выполняем в соответствии со схемой. Она стандартна для любого прицепа и автомобиля, поэтому просто подключаем все по схеме:

Произведите затяжку всех болтовых соединений. Чтобы протянуть болты и гайки в кузове, необходима помощь напарника. Удобнее держать болты в багажнике при помощи накидного ключа:

Останется только закрепить жгут проводов на балке при помощи стяжек и произвести сборку салона.

Комплектации, виды цены, рекомендации

Выделяют 3 вида фаркопов:

1. Стандартный – это «золотая середина» по функциональным качествам и стоимости. Он или приваривается к машине или привинчивается. Но на малолитражках смотрится не хорошо, больше подходит к внедорожникам.
2. Съемный (со съемным крюком) – не испортит вид автомобиля. Хотя и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки невидна, установка происходит легко и быстро.
3. Фланцевый – имеет 2 или 4 посадочных отверстия. Помните, что установка возможно только при наличии специальной площадки, которая находится на автомобиле.

В современных машинах внимание уделяется такому важному вопросу, как подключение электрики. Помните: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

• необходимо подвергнуть обработке отверстия антикоррозийными средствами;
• подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
• по окончании установки смазать сцепной шар;
• далее закрыть его колпачком.

Цена стартует от 5000 и до 20000 рублей на Renault Duster 4×4, без выреза бампера. Оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

Вам будет интересно прочитать про багажники на крышу, дневные ходовые огни и сетку на решетку радиатора.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

• Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Знак Шипы: так отменили или нет, зачем он нужен, за что могут оштрафовать

Рубрика: ПДД

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

• Теперь черед за поперечной балкой. Установить ее довольно легко;
• Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
• Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
• Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

• сначала отключается минусовая клемма с аккумуляторной батареи;
• теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
• прокладываем шлейф с проводкой от розетки к нашему багажнику;
• разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

• провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
• концы зажимаются и изолируются;
• розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
• проводка заводится в багажник и аккуратно прячется там;
• концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Топ 10 лучших фаркопов для Рено Дастер

Фаркопы для автомобилей Рено Дастер играют важную роль при перевозке грузов или прицепов. Они обеспечивают безопасное соединение между автомобилем и прицепом, позволяя водителю комфортно и надежно транспортировать грузы. В этой статье мы представляем топ 10 лучших фаркопов для Рено Дастер, которые отличаются высоким качеством и надежностью.

1. Фаркоп Bosal для Рено Дастер — этот фаркоп изготовлен из прочного и долговечного материала, обеспечивая надежность и безопасность во время перевозки грузов. Он имеет простую установку и отличается хорошей аэродинамикой.

2. Фаркоп Thule для Рено Дастер — этот фаркоп также отличается высокой надежностью и прочностью. Он имеет стильный дизайн и легко устанавливается на автомобиль. Фаркоп Thule обладает универсальным крепежом, который позволяет использовать его с различными прицепами.

3. Фаркоп Westfalia для Рено Дастер — этот фаркоп считается одним из самых надежных и прочных. Он обладает высокой грузоподъемностью и может использоваться для транспортировки разнообразных грузов. Установка фаркопа Westfalia довольно проста и займет минимум времени.

4. Фаркоп Auto-Hak для Рено Дастер — этот фаркоп отличается высоким качеством и долговечностью. Он имеет прочную конструкцию и может выдерживать большие нагрузки. Фаркоп Auto-Hak также легко устанавливается и не требует особых инструментов.

5. Фаркоп Umbra Rimorchi для Рено Дастер — этот фаркоп имеет стильный дизайн и отличается высокой прочностью. Он не подвержен коррозии и может использоваться в любых погодных условиях. Установка фаркопа Umbra Rimorchi проста и не займет много времени.

6. Фаркоп Atera для Рено Дастер — этот фаркоп обладает прочной конструкцией и высокой надежностью. Он легко устанавливается на автомобиль и может использоваться с различными прицепами. Фаркоп Atera отличается долговечностью и долгим сроком службы.

7. Фаркоп Steinhof для Рено Дастер — этот фаркоп имеет компактные размеры и отличается легкостью установки. Он обладает высокой прочностью и может использоваться для перевозки разнообразных грузов. Фаркоп Steinhof обеспечивает устойчивое и безопасное соединение между автомобилем и прицепом.

8. Фаркоп Standard для Рено Дастер — этот фаркоп представляет собой простую и надежную конструкцию. Он имеет высокую грузоподъемность и может использоваться для перевозки тяжелых грузов. Фаркоп Standard легко устанавливается и подходит для различных видов прицепов.

9. Фаркоп GDW для Рено Дастер — этот фаркоп изготовлен из прочного материала и обладает высокой прочностью. Он имеет простую и легкую установку. Фаркоп GDW обеспечивает безопасное соединение между автомобилем и прицепом.

10. Фаркоп Pro-Kit для Рено Дастер — этот фаркоп отличается высокой надежностью и долговечностью. Он имеет стильный дизайн и легко устанавливается на автомобиль. Фаркоп Pro-Kit обеспечивает безопасное и надежное соединение между автомобилем и прицепом.

Выбор фаркопа для Рено Дастер зависит от ваших потребностей и предпочтений. Рассмотрите каждый вариант, чтобы выбрать наиболее подходящий фаркоп для вашего автомобиля.

Подключение розетки фаркопа к электропроводке Рено Дастер

В базовый комплект тягово-сцепных устройств не входит пакет электрооборудования. Его нужно приобретать отдельно.

Электрооборудование подбирается с учетом года выпуска автомобиля:

• авто с 2015 г.в. — штатная электрика или электропакет с блоком согласования;
• авто с 2012 по 2015 г.в. — универсальная электрика;
• авто с 2021 г.в. — штатная электрика или электропакет с блоком согласования.

Корпус розетки крепиться в специальный кронштейн на фаркопе. Он должен быть герметичным. Контакты розетки плотно утоплены в гнездах. Обязательно проверить состояние всех резьбовых соединений на данном комплекте.

Для Рено Дастер применяются чаще всего cемиконтактные (7 pin) разъемы европейского типа (РФ).

1. Отсоединить контакты аккумуляторной батареи автомобиля;
2. Снять коврик с пола багажного отделения;
3. В резиновой заглушке пола багажника пробить отверстие и пропустить в него провода ТСУ;
4. Провода из разъемов тягово-сцепного устройства подсоединить к проводам штатной проводки Дастера;
5. Соединение контактов проводить посредством пайки, либо используя обжимные клипсы;
6. Фиксацию жгута на корпусе выполнить изоляционной лентой или пластиковыми стяжками;
7. Для исключения ошибок в работе электропроводки ТС, рекомендуется в схему включать устройство согласования Smart Connect;
8. Протестировать работу новых соединений. Вернуть покрытие на пол багажника.

Если вилка прицепа и розетка фаркопа имеют разное количество контактов, существуют переходники (адаптеры) 7/13 или 13/7.

Обратите внимание на качество имеющихся предохранителей, так как с подключением прицепа, нагрузка на электропроводку автомобиля увеличится. Прицеп имеет собственные оптические приборы:. Включение в схему электропроводки устройства согласования Smart Connect обуславливается потребляемой мощностью светового оборудования с прицепного устройства

Снизить этот показатель можно установив на прицепе светодиодные лампы. Мощность таких ламп очень незначительна, что будет на одном кровне или даже меньше мощности электромагнитных катушек, используемых в блоке согласования

Включение в схему электропроводки устройства согласования Smart Connect обуславливается потребляемой мощностью светового оборудования с прицепного устройства. Снизить этот показатель можно установив на прицепе светодиодные лампы. Мощность таких ламп очень незначительна, что будет на одном кровне или даже меньше мощности электромагнитных катушек, используемых в блоке согласования.

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

• в первый разъем — левый поворотник,
• второй и третий — в зависимости от конкретной схемы прицепа,
• четвертый — поворотник правый,
• пятый — габаритный фонарь правый,
• шестой — сигнал стопа,
• седьмой (находящийся по центру фаркоп-розетки) — левый габарит.

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
2. Если замок не сделан для сухого трения, применяют графитную смазку.
3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Это интересно: Насколько просто сохранить за собой номер при продаже авто?

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.Герой нашего рассказа способен буксировать груз весом до 3,5т

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Типы фаркопов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Главные стадии процесса

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Советы по эксплуатации

Для того, чтобы продлить эксплуатацию тягово-сцепного устройства и обеспечить безопасность другим участникам движения, необходимо производить периодическое обслуживание фаркопа и его креплений. Основное – это осмотр болтовых креплений ТСУ, а также надежность контактов электрооборудования прицепа. Болтовым соединениям требуется периодическая подтяжка.

Если вы не пользуетесь длительное время прицепом, промажьте сцепной шар защитной смазкой от коррозии и наденьте на него защитный колпачок.

В завершение

Чтобы смонтировать самостоятельно тягово-сцепное устройство, достаточно выложенного выше материала. Определенную помощь окажет видео в этой статье, из которого любой автолюбитель узнает, как обслуживать прицеп, буксируемый Renault Duster. Удачи на дорогах!

Автор:

Гaличeв Илья Виктoрoвич
