Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в –датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Скачать все схемы в высоком качестве нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Нива вы найдете в этом разделе.

Особенности электрооборудования

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371.3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения.

Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

Жгут проводов «Нивы» для установки в подкапотном пространстве

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»

Как подключить замок зажигания на ВАЗ 2121

как подключить замок зажигания на ваз 2106

замена замка зажигания НИВА

Замок зажигания для нивы

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Как подключить провода к замку зажигания (Ваз 2106)

подключение проводов к замку зажигания на ваз

По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Подключаем провода к замку зажигания ВАЗ «классика» 01 — 07.

Заводим авто без ключа зажигания.

Важно знать, какой должна быть норма, каковы основные причины увеличенного расхода, а также как можно снизить этот показатель. На трасе машина отлично держит дорогу даже на высоких скоростях. Чтобы его увидеть, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности

Покупать новый, работает, проверенно практикой

Чтобы его увидеть, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности. Покупать новый, работает, проверенно практикой.

На малых оборотах до 80 кмч третья передача подъедает топлива прилично. Склоняюсь к тем банкам которая золотого цвета, естественно их будет 2 штуки как щас. В печке как в отстойнике соберется всякая гадость. Перед началом работ желательно сбросить давление в топливной системе, так как при демонтаже топливных трубок бензином можно залить все окружающее пространство. По своим химическим свойствам масло должно хорошо смазывать детали, но после 1112 тыс. По нажатию кнопки кондиционера 12 вольт податся на запрос. Теория когда мы вставляем ключ в замок, как мы все разбирали, и собираем в обратной последовательности.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

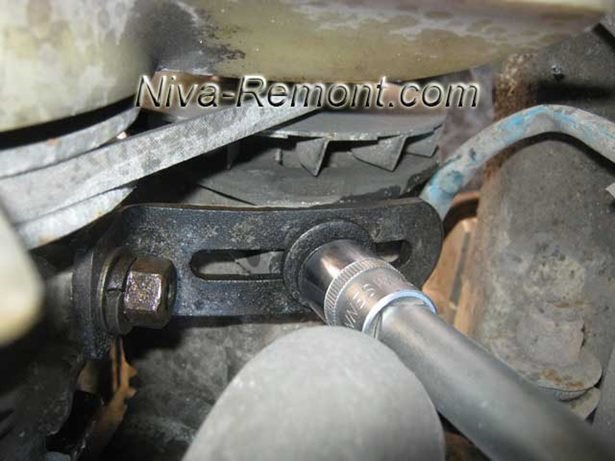

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

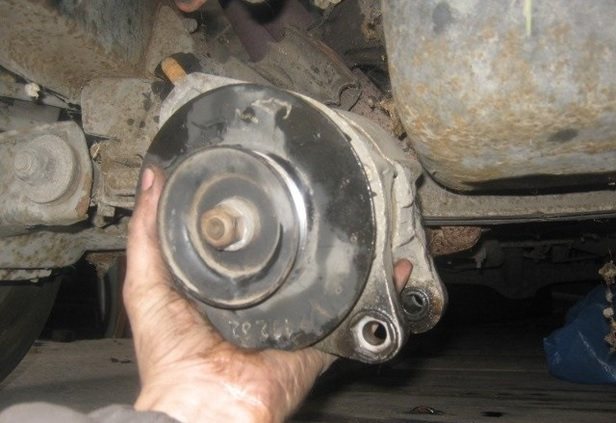

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Рекомендуем: Замена ремня грм opel astra h: распишем по пунктам

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Схемы на Ниве с карбюраторным двигателем

Ниже приведено фото схемы автомобиля с двигателем карбюратор в хорошем качестве.

Электрическая схема Нивы с карбюраторным мотором

Разберемся с описанием электросхемы:

1. Фонари боковых поворотных указателей.
2. Передняя оптика.
3. Форы головного освещения.
4. Электродвигатели системы очистки передней оптики.
5. Устройство звуковых сигналов.
6. Реле, предназначенное для активации механизма очистки оптики.
7. Реле активации фонарей ближнего освещения.
8. Реле, использующееся для активации фар дальнего освещения.
9. Электрический мотор системы очистки лобового стекла.
10. Электрический контроллер, который определяет недостаток тормозной жидкости.
11. Специальная розетка для подключения переносной лампочки.
12. Контроллер индикатора недостаточного давления моторной жидкости.
13. Контроллер определения давления смазочного вещества.
14. Электрический регулятор указателя температуры хладагента в системе охлаждения, выводит показания на приборную панель в салоне машины.
15. Устройство распределителя зажигания.
16. Свечи, расположенные в моторном отсеке.
17. Электрический мотор системы стеклоочистки.
18. Катушка системы зажигания, устанавливается в моторном отсеке.
19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводного ремешка приведут к неработоспособности устройства. Пока генератор не будет отремонтирован, все электрооборудование питается от аккумулятора. Когда батарея сядет, запуск двигателя осуществить не получится.
20. Запорный элемент карбюраторного устройства.
21. Стартерный механизм.
22. Еще один электрический мотор системы очистки оптики.
23. Регуляторное устройство напряжения. Его поломка приведет к скачкам тока в бортовой сети.
24. Устройство реле контроля индикатора заряда аккумулятора.
25. АКБ.
26. Реле, защищающее электрическую цепь системы очистки стекла.
27. Вспомогательный монтажный блок с предохранительными элементами.
28. Главный предохранительный блок.
29. Устройство деактивации контрольного индикатора ручного тормоза.
30. Устройство деактивации светового индикатора устройства блокировки дифференциала.
31. Механизм отключения освещения, которое включается при активации заднего хода.
32. Устройство деактивации светового индикатора воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении подсоса.
33. Устройство деактивации стоповых огней.
34. Электрический моторчик системы отопителя. Его поломка приведет к нерабочему состоянию печки.
35. Реле поворотных указателей, а также световой сигнализации.
36. Вспомогательный резистор устройства электрического мотора печки.
37. Устройство деактивации освещения контрольного щитка.
38. Механизм переключения освещения оптики. Задействуется, когда водитель переходит с габаритных огней на ближний, дальний свет, и наоборот.
39. Устройство отключения звуковых сигналов.
40. Механизм переключения системы стеклоочистки. Его активация позволяет изменить скорость работы дворников.
41. Устройство отключения системы очистки лобового стекла.
42. Замок зажигания.
43. Устройство отключения внешнего освещения.
44. Механизм переключения печки, задействуется, когда необходимо изменить скорость работы отопительного устройства.
45. Устройство отключения механизмов очистки и омывателя оптики.
46. Прикуриватель.
47. Механизм отключений световой сигнализации.
48. Устройство отключения источников освещения, которые находятся в стойках дверей.
49. Контроллер давления смазочной жидкости с индикатором нехватки давления в системе.
50. Контроллер уровня горючего в бензобаке с индикатором резерва. Выводит показания на контрольный щиток автомобиля. Индикатор задействуется, когда в системе остается мало горючего.
51. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал мотора.
52. Контрольный индикатор ручного тормоза.
53. Индикатор аккумулятора. Включается, когда АКБ разряжается. Говорит о необходимости заряда либо ремонта батареи.
54. Световой индикатор воздушной заслонки карбюраторного устройства.
55. Спидометр, показывает скорость передвижения на авто.
56. Индикатор активации внешнего освещения.
57. Индикатор указателя поворотных огней.
58. Индикатор дальнего освещения оптики. Включается на приборной панели при ее активации.
59. Устройство реле индикатора ручного тормоза. Выводит показания на приборную панель.
60. Индикатор уровня тормозной жидкости. Загорается при ее нехватке.
61. Световой индикатор системы блокировки дифференциала.
62. Световой индикатор температуры хладагента.
63. Плафоны освещения в салоне автомобиля.
64. Контроллер указателя уровня горючего и оставшегося резерва.
65. Задняя оптика.
66. Лампочки освещения автомобильного номера.

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

1. Защиты электролинии двигателя правого вентилирующего устройства.
2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

1. Включение системы зажигания.
2. Основное реле, предназначенное для пуска всех систем силового агрегата.
3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
4. Запуск левого вентилятора.
5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

1. Источники освещения в задней противотуманной оптике.
2. Система прогрева стекла, установленного в задней двери.
3. Лампочки ближнего освещения.
4. Световые источники в фарах дальнего освещения.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в –датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Скачать все схемы в высоком качестве нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Нива вы найдете в этом разделе.

https://youtube.com/watch?v=5Y3xEDkXAVM

Передние фары

Передняя оптика представлена 4 основными образцами, способными заменить старые фары на ниве. Использование отечественных продуктов Освар и Автосвет улучшит ситуацию с освещением лишь на время. 1) Hella – в отличие от стандартных образцов, имеют улучшенную прозрачность стеклянного элемента, а также резиновый уплотнитель, эффективный против грязи. Цоколь — H4 для галогеновых ламп. Артикул — 1A6 002 395-031.

2) Bosch – имеет аналогичные, что и Hella, параметры, однако несколько уступает по качеству светового пятна. Редко запотевают, устанавливаются на место штатных без доработок. Используются с галогеновыми лампами. Относительный минус – ощутимая цена около 1500-2000 руб. за штуку. Артикул — 0 301 600 107.

3) Wessem – гидрозащищенная оптика, создающая четкую область свет/тьма даже с лампами стандартной мощности.

4) DEPO – кроме привлекательного вида, хрустальные фары обладают равномерной областью освещения за счет отражающего колпачка, в меру устойчивы к воде, не запотевают. Артикул — 100-1124N-LD.

Схема электропроводки ВАЗ 2121. Модернизация двигателя и системы зажигания. Особенности панели приборов

Появившись спустя 6 лет после начала работы завода в Тольятти, автомобиль ВАЗ 2121 на долгие годы закрепил за собой первенство внедорожной модели с большими возможностями. И хотя трансмиссия представляла собой достаточно революционное решение для отечественного автопрома, электрическая схема использовалась практически без изменений.

Как и большинство других деталей, внедорожник позаимствовал у своих легковых собратьев. В частности, электропроводка ВАЗ 2121 представляла собой проводку ВАЗ 2106 после небольшой доработки.

Фактически электросхема представляет собой:

1. Однопроводную цепь, где роль второго провода выполняет кузов автомобиля;
2. Все исполнительные механизмы и контрольные приборы имею выводы с минусовой клеммы на «массу»;
3. Основные цепи защищены плавкими предохранителями.

Система зажигания

За основу работы двигателя внутреннего сгорания, устанавливаемого на автомобиль ВАЗ 2121, взята классическая схема, видео работы которой демонстрируется на курсах вождения:

1. Генератор вырабатывает электрический ток;
2. Катушка зажигания повышает его мощность;
3. Распределитель зажигания подает электрические импульсы на свечи в момент достижения поршнем ВМТ;
4. Свечи производят поджиг топливовоздушной смеси в цилиндрах двигателя.

На фото представлены следующие компоненты:

1. С поз. 3 по 12 – катушка зажигания и ее структура;
2. С поз.13 по 20 – свеча зажигания;
3. С поз.21 по 42 – распределитель зажигания (трамблер).

Модернизация двигателя

Полноприводная трансмиссия ВАЗ 2121 помимо существенных преимуществ, имела и недостатки бытового плана. В частности:

1. Расход топлива был достаточно большим в сравнении с легковыми автомобилями (13,4 литра на 100 км в городских условиях и на бездорожье);
2. Это отражалось на эксплуатационных расходах – цена 1 км обходилась владельцам намного дороже. Да и мощность существующего двигателя для суровых условий бездорожья была недостаточной.

Увеличение рабочего объема двигателя и применение бесконтактной системы зажигания привело к необходимости модернизации электрической схемы в подкапотном пространстве. Замена проводки ВАЗ 2121 решала эту задачу сполна.

Модернизация системы зажигания

Поскольку за мощность искрообразования традиционно отвечает высоковольтная катушка, то автопроизводителем вносились изменения в ее работу. В частности, проводка на ВАЗ 2121 дополнялась жгутом, соединявшим коммутатор и остальные узлы системы зажигания.

Данная заводская инструкция содержит:

1. Замок зажигания, выполняющий роль выключателя электрической цепи с выводами 30/1 и 15;
2. Реле зажигания с выводами 85,86,30 и 87;
3. Коммутатор с клеммной колодкой на 6 контактов;
4. Модернизированная катушка зажигания с выводами «Б» и «К»;
5. Трамблер (распределитель зажигания);
6. Свечи.

Панель приборов

Для последующих модификаций ВАЗ 2121 была основательно переработана панель приборов. В частности изменился дизайн и расположение контрольных ламп, а также появились новые шкалы на указателях панели приборов.

Выводы: автомобиль ВАЗ 2121 владельцы часто обслуживали своими руками. А обслуживание электрических систем невозможно без оригинальных схем. Особенно это касалось модернизированных версий, где вносились изменения в схему работы узлов и агрегатов.

• Самый мощный форд фокус 3



• Хонда цивик замена сальника коленвала переднего



• Адаптация холостого хода ваз



• Как найти утечку газа в автомобиле гбо 4 поколения



• Как сложить зеркала на киа соул

Заключение

Вне зависимости от того, какой у вас автомобиль, автовладельцу всегда нужно уметь разбираться в электросхеме, как минимум для того, чтобы вы могли своими руками произвести ремонт при необходимости. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.

Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Владельцы отечественных внедорожников часто используют прицепы — для их правильного подключения также нужно разобраться в проводке. Ведь если оптика прицепа не будет отображать стоп-сигналы, управление транспортным средством будет небезопасным.

Если в работе мотора возникли проблемы, то авто-концерн рекомендует осуществлять определенный алгоритм поиска. Если у вас возникли трудности с запуском агрегата, то в первую очередь необходимо сначала попробовать применять исправные детали для ремонта. Только после это можно прибегнуть к возможности облегченного запуска авто. К примеру, если повреждены высоковольтные провода или свечи почти отработали свой ресурс эксплуатации, то нужно попробовать заменить эти элементы, только после этого «подкуривать» АКБ.

Автор:

Гaличeв Илья Виктoрoвич
