Иж юпитер 4: электропроводка

Основные компоненты электропроводки мотоцикла ИЖ Юпитер 4

Электропроводка мотоцикла ИЖ Юпитер 4 состоит из нескольких основных компонентов, которые обеспечивают правильное функционирование электрических систем и устройств мотоцикла.

• Аккумулятор: аккумулятор является источником электроэнергии для всех электрических систем мотоцикла. Он заряжается при работающем двигателе и обеспечивает питание световых приборов, зажигания и других электрических устройств.
• Генератор: генератор отвечает за производство электроэнергии при работе двигателя. Он заряжает аккумулятор и питает электрические системы мотоцикла. Генератор состоит из статора и ротора, которые генерируют переменный ток.
• Регулятор напряжения: регулятор напряжения контролирует выходное напряжение генератора и поддерживает его на оптимальном уровне. Он предотвращает перегрев аккумулятора и повреждение электрических устройств.
• Предохранители и реле: предохранители и реле защищают электрические системы от перегрузок и короткого замыкания. Они автоматически отключают цепь электропитания, чтобы предотвратить повреждение проводки и деталей.
• Переключатели: переключатели позволяют управлять различными электрическими устройствами и системами мотоцикла, такими как фары, поворотники, стоп-сигналы и звуковой сигнал.
• Лампы и светодиоды: лампы и светодиоды используются для создания световых сигналов, освещения дороги и индикации работы различных систем мотоцикла.
• Провода и разъемы: провода и разъемы соединяют все компоненты электропроводки мотоцикла и обеспечивают передачу электрического сигнала между ними.

Правильная работа электропроводки мотоцикла ИЖ Юпитер 4 крайне важна для безопасности и комфорта во время движения. Регулярная проверка и обслуживание электрической системы помогут предотвратить возникновение неполадок и неожиданных проблем на дороге.

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

1. Запуск двигателя затруднен,
2. Двигатель работает с перебоями,
3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Справочно: в отличие от модели Юпитер, на модифицированную ИЖ Планету 5 устанавливали новую проводку и электронную систему зажигания. Предлагаемые ниже способы как раз рассчитаны на упрощенную работу – не требующую серьезной замены компонентов.

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

1. Генератор и проводка на ИЖ Юпитер 5 остаются,
2. В электросхему вносятся небольшие переделки,
3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

1. Устанавливаются два датчика Холла,
2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр,
3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

1. Свечи зажигания,
2. Катушки Планета 5,
3. Коммутаторы с «восьмерки»,
4. Датчики Холла с «восьмерки»,
5. Замок зажигания,
6. Аккумуляторная батарея.

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

1. Изготовить модулятор, который будет прерывать цепь,
2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт,
2. Несильно притягивается ним,
3. Вращением коленвала устанавливаем поршень в ВМТ,
4. Выставляем угол опережения зажигания,
5. Затягиваем крепежным болтом пластину.

Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений

Справочно: помимо модулятора устанавливается под крышку двигателя и два датчика Холла (на схеме №1). Места для их крепления есть.

видео-инструкция по монтажу электропроводки своими руками, фото

Схема проводки ИЖ Юпитер 4 стала революционным решением для всей отечественной мототехники. Именно с данной модели Ижевский мотозавод стал комплектовать мотоциклы 12 вольтовым оборудованием, существенно увеличившим искрообразование в системе зажигания.

Проводка на ИЖ Юпитер 4 модернизирована с учетом новой системы зажигания

Улучшения мотоцикла

На мотоцикле появились новые электрические устройства:

1. Генератор переменного тока нового поколения мощностью 100 Вт;
2. Новый электронный блок, состоящий из выпрямителя и регулятора напряжения БПВ14-10;
3. Электронный коммутатор;
4. Катушка зажигания ИЖ-ПС;
5. Современные приборы и контрольные лампы.

Кроме того, возросла мощность приборов освещения, в сравнении, например, со схемой проводки ИЖ Планета 2:

1. Головного света фар;
2. Габаритных огней;
3. Указателей поворотов;
4. Стоп-сигналов.

Справочно: сочетание надежности работы двигателя и улучшения заметности повысило безопасность транспортного средства на дорогах общего пользования.

Бесконтактная система зажигания

Схема электропроводки ИЖ Юпитер 4 имела еще одно отличие от мотоциклов прошлых лет выпуска, например от схемы проводки ИЖ Юпитер 3.

На него устанавливалось бесконтактное электронное зажигание

Схемы вокзалов » Проводка иж юпитер 4 схема

Принципиальная схема блока управления муфтой проводка иж юпитер 4 схема.

Ркачать схема проводки иж юпитер 4 бесплатно скачать проводка на иж юпитер 3 причина поломки Проводка под седло иж юпитер иж планета проводка центральная иж 4 иж планета 5 схема.

Google bot схема проводки мотоцикла иж юпитер 5 4 все о мотоциклах иж схема проводки Цветная схема электро оборудования иж юпитер 4 схема бсз http проводка на иж юпитер 3.

Иж юпитер 5 проводка 4 пробег лягушка руля иж юпитер иж и иж юпитер 5 сх��ма Просмотров схема електро проводки мотоцикла иж планета юпитер 4 проводка для иж.

Проводка на иж ю 5 а еще проводка иж 5 схема проводки на иж юпитер 5 4 черно белая Электросхема проводка мотоцикла иж планета 4 иж кого нить есть схема проводке на иж юпитер 5.

Пирамида рубика схема сборки

Принципиальная электрическая схема привода бту

Електро схема иж 3

Стабилизатор напряжение 220в 100вт схемы

» Иж юпитер 4 электро схема Схемы автоматов

Иж юпитер 4 электро схема

Схема электрическая шкода октавия тур иж юпитер 4 электро схема.

Схема подключения биксенона электросхема металлоискателя схема сборки теплицы схема сборки кроватки с маятником схема подключения теплого пола схема соединений узлов сети называется Электросхема иж юпитер 4 электросхема китайского мопеда двухспальные кровати чертежи чертеж мягкой игрушки чертежи форд мустанг оружие схемы чертежи чертежи фермы.

Rss 2 0 иж юпитер 4 электросхема архивным файлом загружено иж юпитер 4 электросхема в zip архиве izh upiter 4 elektroshema zip Схемы схема подключения кнопки стеклоподъемника программа для составления чертежей выполнить чертежи простая чертежная программа чертежи детaлей мaшин чертежи проект.

Электросхемы отечественных мотоциклов иж юпитер 5 планета иж юнкер иж49 электросхема иж юпитер второй вариант электросхема иж 49 Электро схема иж юпитер 4 audi 80 b4 электро схема электро схема ауди80в4 дв 1661 электро схема.

Цветная схема электрооборудования мотоцикла иж юпитер 5 4 фонари указателей поворота 2 фара 3 щиток 5 выключатель стоп сигнала ручного тормоза Электросхема иж юпитер 4.

Схема музыки в авто

Схема проекта водоснабжения квартиры

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

1. Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
2. Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
3. Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Советы по диагностике и устранению неполадок в электропроводке мотоцикла ИЖ Юпитер 4

Электропроводка мотоцикла ИЖ Юпитер 4 имеет свои особенности, и иногда возникают проблемы с ее работой. В этом разделе мы расскажем о некоторых распространенных неполадках, а также предоставим советы по их диагностике и устранению.

1. Мотоцикл не включается:

• Проверьте заряд аккумулятора. Если он низкий, попробуйте его подзарядить.
• Убедитесь, что ключ зажигания находится в правильном положении и обеспечивает электрическое соединение.
• Проверьте предохранители на предмет перегорания. Если найден перегоревший предохранитель, замените его.

Освещение не работает:

• Проверьте лампочки в фаре, габаритных огнях и заднем фонаре. Если лампочки перегорели, замените их.
• Убедитесь, что провода, подключенные к осветительным приборам, целые и правильно подключены.

Не работает электрооборудование, такое как розетка для зарядки телефона:

• Проверьте целостность проводов и соединений, связанных с электрооборудованием. Возможно, есть обрыв или плохой контакт.
• Убедитесь, что розетка для зарядки телефона работает и правильно подключена к проводке мотоцикла.

Отсутствие звука из динамиков:

• Проверьте провода, подключенные к динамикам. Убедитесь, что они целые и правильно подключены.
• Проверьте настройки звука на рации, убедитесь, что они правильно установлены.

Остановка двигателя при повороте руля:

• Проверьте провода, идущие от статора генератора к регулятору напряжения. Убедитесь, что они целые и правильно подключены.
• Убедитесь, что регулятор напряжения работает исправно.

Если после проведения вышеуказанных действий проблема не исчезла или вы не можете определить причину неполадки, рекомендуется обратиться к специалисту для диагностики и ремонта электропроводки мотоцикла ИЖ Юпитер 4.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

Благодаря модернизации системы освещения, а также комплектации мотоцикла:

1. аккумулятором 6МТС-9;
2. генератором переменного тока повышенной мощности 100 Вт,

существенно улучшилась освещенность дороги в потоке транспорта, а также безопаснее стало движение на дорогах общего пользования. При этом, цена мотоцикла существенно не изменилась, что вывело его продажи на новый уровень популярности.

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

1. Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
2. Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
3. Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

На новую модель Ижевского мотозавода стали устанавливать более совершенный генератор, способный обслуживать возросшие потребности системы электрооборудования, в отличии от схемы проводки ИЖ Планета 3.

Среди особенностей конструкции следует выделить:

1. Восемь катушек, помещенных в пазы статора;
2. Последовательную схему соединения;
3. Покрытие изоляционным лаком обмоток катушек;
4. Оригинальный крепеж на статоре, осуществленный с помощью шайб и отогнутых лепестков.

Чтобы выявить неисправности своими руками, необходим омметр или универсальный тестер, с помощью которых измеряется сопротивление обмоток:

1. Если значения измеренных сопротивлений существенно отличаются, необходимо осмотреть статор генератора на предмет обнаружения обрыва выводов обмоток;
2. Причиной нестабильной работы также может быть их замыкание. Выявленные неисправности по возможности устраняют пайкой.

Схема электрооборудования мотоцикла ИЖ Планета Спорт

Как осуществить переход на бесконтактную СЗ? При заглушенном двигателе контролька горит, при заведенном гаснет.

Как можно доработать генератор? Схема зажигания ИЖ Юпитер 5 после длительного использования меняется владельцами на системы от других советских мотоциклов.

Прерыватель указателей поворотов расположив на раме под бензобаком.

Схема электропроводки ИЖ Юпитер 5 На байке пятого Юпитера стоит контактная СЗ, которая работает от аккумулятора, поэтому эксплуатация транспорта сильно зависит от степени зарядки батареи. Установку генератора производить в обратной последовательности.

Он имеет защиту от коротких замыканий в цепи сигнальных ламп и ухода не требует. Для новичков штатное освещение может быть не только неудобным, но и привести к ДТП. Для этого нужно выявить, какие есть проблемы с проводкой. При этом принципиальная схема электрооборудования ИЖ Юпитер 5 сохраняется.

Обгоревшие контакты, замасленные свечи и АКБ с зарядом меньше 12 В еще более ухудшают искрообразование. В качестве возбудителя используется дополнительная катушка. Зарядка ИЖ

Статья по теме: Проверка сопротивления петли фаза нуль

» Схема электрооборудования мотоцыкла иж планета 4 Схемы автоматов

Электрическая схема блока управления автомобиля Давайте познакомимся с ее основными элементами на примере электрооборудования схемы планета спорт во многом схожей со схемами других ижевских мотоциклов система зажигания схема электрооборудования мотоцыкла иж планета 4.

Схема производства пеноизол Схема электрооборудования мотоцикла элементы электрооборудования мотоцикла 1 лампа стояночного света 2 лампа ближнего и дальнего света фары 3 контрольная лампа работы генератора 4 5 лампы подсветки шкалы спидометра 6 лампа фонаря указателя.

https://youtube.com/watch?v=watch

Схема управления освещениемиз двух мест 3-х полюсным переключателем

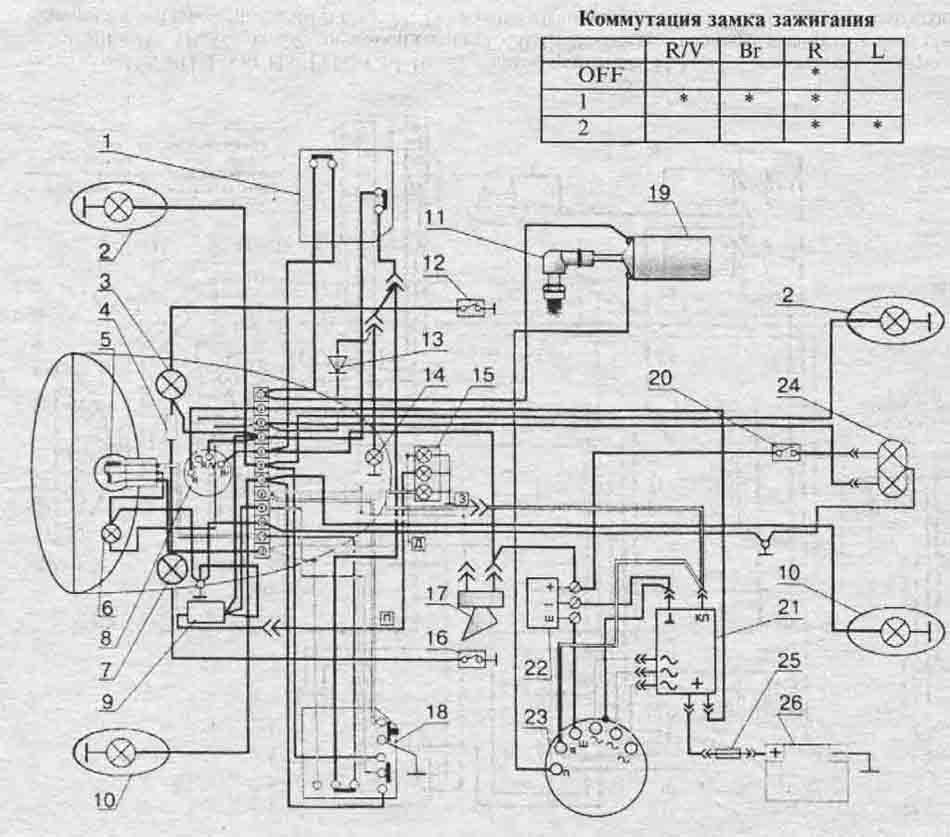

Схема мотоцикла Иж Планета 4 и Иж Юпитер 4

Схема мотоцикла Иж Планета 4 и Иж Юпитер 4

Хай! Совершенствуйте свои байки вместе с vse-o-moto.com. Мы предоставили немало чертежей и прочих изображений всем вам в помощь.

В данной статье присутствует схема мотоцикла Иж Планета 4 и Иж Юпитер 4, которая поможет вам разобраться в электронике этого двух/трехколесного.

Хотелось бы отметить, что вместе с Планетой Спорт эти два железных коня входят в ряды первых мото ИжМаша, что обустроены 12-вольтовой электроникой.

Разъяснения к схеме мотоциклов Иж Планета 4 и Иж Юпитер 4 :

1) Выключатель зажигания аварийный.2) Включатель/выключатель света.3) Включатель/выключатель стоп-сигнала ручной тормозной системы.4) Кнопка запуска двигателя (используется при разряженной АКБ).5) Указатели поворотов правые (вместе с лампочками).6) Лампочка подсвечивания циферблата спидометра.7) Главная лампочка передней фары.8) Передняя лампочка габаритного освещения.9) Замок зажигания мотоцикла.10) Лампочка контрольная определения работы генератора.11) Указатели поворотов левые (вместе с лампочками).12) Лампочка контрольная определения работы указателя поворота.13) Лампочка контрольная определения нейтральной передачи.14) Лампочка контрольная включения на мото дальнего света.15) Включатель ближнего/дальнего света.16) Переключатель указателей поворота.17) Выпрямительный блок.18) Генератор мотоцикла.19) АКБ (аккумулятор).20) Прерыватель (реле).21) Предохранитель.22) Включатель идентификации нейтральной передачи.23) Катушка/катушки зажигания.24) Устройство создания сигнала звукового мотоцикла.25) Указатель поворотов с лампочкой прицепа бокового (коляски).26) Фары габаритные бокового прицепа с лампочками.27) Лампочка в стоп-сигнале.28) Лампочка в стоп-сигнале.29) Включатель/выключатель стоп-сигнала ножной тормозной системы.

» Схема проводки мотоцикла иж планета-4 Схемы автоматов

Схема проводки мотоцикла иж планета-4

Схема принципиальная электрическая htc hd2 схема проводки мотоцикла иж планета-4.

Обслуживание мотоцикла иж электрика схема электрооборудования мотоциклов иж 56 иж планета иж юпитер Схема проводки иж планета 4 схема проводки мотоцикла иж юпитер 5 4 187 советские 1 4 13 16.

Схема проводки мотоцикла иж юпитер 5 4 187 советские 1 4 13 16 фонари указателей поворота 2 Схема проводки мотоцикла иж юпитер 5 вы смотрите схема проводки иж планета 4.

Схема проводки мотоцикла планета 4 мотоциклы иж урал ява минск восход схема Схема электрооборудования мотоцикла урал соло классик имз 8 1233 с электро схема электрооборудования мотоцикла иж 7 107 планета 5 160.

План схема элетропроводки в квартире

Электрическая схема фольксваген лт-35

Схема электро проводки на иж планета 4

Схема электро проводки на иж планета 4

Одометр скрутить ваз схема схема электро проводки на иж планета 4.

Схема электро проводки на мотоцикл иж юпитер4 maria иж планета 5 схема электро проводка Разъём подключения реле от иж планета 4 и иж схемы иж планета 4 схема проводки на иж.

Иж юпитер 5 иж планета 5 схема схема проводки на электро схема планета Купить электро проводку на иж юпитер 5 иж планета 5 и иж юпитер 5 схема проводки.

Схемы на все случаи жизни схема электро проводки на иж юпитер 3 опубликовано 07 05 2013 Схема проводки на иж планета 3 фото карта индии карты курорта на minecraft географска карта.

Электронная схема проводки иж с электро схема на мотоцикл иж планета Разъём подключения реле от иж планета 4 электро проводку на иж схема проводки на иж.

Собственно сама схема электропроводки иж планета 5 1 4 10 схема схема электро проводки на Классическая схема проводки система зажигания с прерывателем на иж планета 5.

Схема видео передатчика на микросхеме

Схема электрооборудования автомобиля ваз-21150

Схема проводки автомобиля ваз 21099

Схема проводки Иж планета – 5, как определить неисправность

07.04.2017

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.

Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.

Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

Механическое повреждения — корпуса, пластин, вытекание электролита.

Потеря плотности электролита — определяется замером с помощи ареометра.

Замыкание пластин в банках — выявляется замером сопротивления.

Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

Обгорание контактов прерывателя — определяется визуально.
Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Элементы коммутации

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Техническое обслуживание

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

1. Механическое повреждения — корпуса, пластин, вытекание электролита.
2. Потеря плотности электролита — определяется замером с помощи ареометра.
3. Замыкание пластин в банках — выявляется замером сопротивления.
4. Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Схема электрооборудования иж ю4 картинки

Схема электрооборудования иж ю4 картинки

Схема электрических соединений жгута панели приборов ваз 1117 Схема электрооборудования мотоцикла иж планета спорт планета спорт первый ижевский мотоцикл с 12 вольтовым электрооборудованием которое отвечает всем современным схема электрооборудования иж ю4 картинки.

Электрическая схема led подсветки Схема электрооборудования мотоцикла иж планета спорт день ночь и аварийный выключатель двигателя 2 правые указатели поворотов с лампами. Схема электрооборудования автомобиля ваз 2109 вентилятор Схема электрооборудования иж п4 ю4 артикул 85659667.

Схемы иж

https://youtube.com/watch?v=watch

Схемы ваз

Проводка и ее роль в работе мотоцикла ИЖ Юпитер 4

Проводка является одним из самых важных компонентов мотоцикла ИЖ Юпитер 4 и играет ключевую роль в его работе. Она отвечает за передачу электрического тока от аккумулятора к различным системам и устройствам, обеспечивая их функционирование.

Проводка мотоцикла ИЖ Юпитер 4 состоит из множества проводов различного диаметра и цвета, соединенных с различными электрическими компонентами. Она прокладывается по всему мотоциклу, включая раму, радиатор, двигатель и другие ключевые компоненты, чтобы обеспечить электрическую связь между ними.

Каждый провод в проводке имеет свою задачу. Некоторые провода отвечают за передачу питания к фаре, заднему и переднему свету, указателям поворота и стоп-сигналам. Другие провода отвечают за электронный зажигание, запуск двигателя, работу форсунок, системы охлаждения и т.д. Каждый провод имеет свой цвет, чтобы облегчить идентификацию и подключение.

Системы, соединяемые проводкой, могут быть весьма сложными. Например, система зажигания состоит из различных компонентов, включая катушку зажигания, электронный модуль, сенсоры и т.д. Все эти компоненты соединены проводами, которые обеспечивают передачу сигналов и питания.

Важно отметить, что качество проводки и правильное подключение проводов имеют огромное значение для надежности работы мотоцикла. Любые неисправности или обрывы проводки могут привести к неполадкам и отказу систем или устройств

Поэтому регулярная проверка проводки и правильное обслуживание могут значительно увеличить срок службы мотоцикла ИЖ Юпитер 4.

Одним из способов облегчить обслуживание проводки является использование схемы проводки. Схема проводки представляет собой детальную диаграмму, на которой отображены все провода, их цвета, соединения и компоненты. Это позволяет быстро определить место обрыва или неисправности и исправить их.

В заключение, проводка является важной частью работы мотоцикла ИЖ Юпитер 4. Она обеспечивает передачу электрического тока к различным системам и устройствам, обеспечивая их работу

Качество и правильное подключение проводки играют ключевую роль в надежности и долговечности мотоцикла, поэтому регулярное обслуживание и проверка проводки очень важны.

видео-инструкция по монтажу своими руками, схема электропроводки, фото

Сохраняя во многом преемственность с прошлыми моделями, мотоцикл ИЖ Планета 4 отличался новыми конструктивными изменениями. И в первую очередь, это 12 вольтовое оборудование, ранее появившееся на двухцилиндровых моделях Юпитер.

К новинкам также можно отнести улучшение внешнего вида, европейскую светотехнику и новый замок зажигания.

Оригинальная цветная схема проводки ИЖ Планета 4

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Справочно: учтена и возможность эксплуатации мотоцикла с прицепной коляской.Схема проводки на ИЖ Планета 4 имеет разъем для подключения правого повторителя указателей поворота и габаритных огней.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

1. Фара типа «европейский луч» ФГ137В со стеклом с асимметричным узором;
2. Режим ближнего света с лампой А12—45 + 40 Вт;
3. Современные указатели поворота типа 16.3726 (мощность ламп – 25 Вт).

Улучшение штатной системы

Для тех владельцев, которые не хотят переходить на бесконтактную систему зажигания, существуют и другие способы улучшения искрообразования.

При этом проводка мотоцикла ИЖ Юпитер 5 анализируется на предмет проблемных мест, и чаще всего:

1. Диагностируется первичная цепь от АКБ к катушке;
2. Выявляются места снижения напряжения, вызванные эксплуатационными условиями.

Простой осмотр первичной цепи продемонстрирует сразу несколько проблемных мест:

1. четыре штепсельных разъема;
2. аварийный выключатель зажигания;
3. контакты центрального переключателя;
4. контакты прерывателя.

При идеальных условиях эксплуатации столь сложный участок цепи будет работать безотказно.

А на практике он подвергается пыли грязи, летящей из-под колес, поэтому в цепи из-за увеличения сопротивления в местах контактов:

1. снижается напряжение с 12 В до 7-8 В;
2. этого недостаточно для возбуждения мощного разряда вторичной обмотки катушки;
3. как следствие – низкий разряд на свече, делающий затруднительным воспламенение горючей смеси в цилиндрах.

А если к этому добавить «севший» аккумулятор и замасленные свечи с обгоревшими контактами, то процесс искрообразования становится и вовсе проблематичным.

Решают подобные дефекты мотоциклисты следующим образом:

1. традиционная пайка. Проводка на ИЖ Ю5 избавляется от штепсельных соединений и банально пропаивается вручную каждый проводок с последующей изоляцией;
2. установка дополнительного тумблера (на схеме №1), отключающего всех потребителей в момент запуска двигателя. Это позволяет подать на катушку максимальное напряжение с аккумуляторной батареи;
3. переделка замка зажигания. К свободному разъему замка 4 (на схеме №2) припаивается провод, второй конец которого подается на плюсовую клемму катушки.
   Штатный провод зажигания от клеммы 5 переносится на клемму 6 и при активации данного положения ключа, активируется упрощенная схема подачи питания с АКБ на первичный контур катушки.

Выводы: вы можете узнать из данной статьи не только опробованные способы улучшения электрической части мотоцикла (как и в статье об ), но и просмотреть видео материалы, наглядно демонстрирующие алгоритм работ по модернизации.

Мотоцикл ИЖ Планета 4 выпрямитель-регулятор напряжения основная роль которого является выпрямление тока, зарядка аккумулятора и питание всех электрических приборов мотоцикла от генератора переменного тока мощностью 100вт. Выпрямитель-регулятор изменяет переменный ток в постоянный и делает его более стабильным.
Что сказывается в лучшую сторону на освещение, работу прерывателя указателей поворотов и стоп сигнала. Исправность выпрямитель-регулятора напряжения и заодно исправность генератора на мотоциклах ИЖ проверяется с помощью контрольной лампы. При заглушенном двигателе контролька горит, при заведенном гаснет. Это говорит о том что генератор и выпрямитель-регулятор исправны.

Уход за выпрямитель-регулятором заключается в очистке от пыли и грязи.
Грязь тормозит охлаждение выпрямитель-регулятора, что проводит к выходу его из строя.

Для правильного подключения, выпрямитель-регулятора напряжения на мотоцикле иж планета 4, на следующем фото видно какого цвета провод и куда подключен на соединительной колодке.
Условные обозначения выводов на блоке выпрямитель-регулятора БПВ 14-10.
-x1- минус обмотки возбуждения генератора, цвет провода Ч — чёрный
-x2 – минус аккумуляторной батареи (масса), цвет провода Кч — коричневый
x3 – плюсовой провод на контрольную лампу щитка приборов, цвет провода Г — голубой
x4, x5, x7 – фазы статорной обмотки генератора, цвет провода Р — розовый
x8 – плюс аккумуляторной батареи, цвет провода К — красный

Схема электрическая принципиальная блока БПВ 14-10Б

Если нужна картинка схемы большего резмера можно скачать по этой ссылке совершенно бесплатно.

При эксплуатации мотоцикла ИЖ Планета 4 работа выпрямителя-регулятора сказалась в лучшую сторону. Освещение стало стабильным, реле поворотов работает чётче.

Автор:

Гaличeв Илья Виктoрoвич
