Схема проводки иж планета 2: цветная с описанием

Особенности технического обслуживания

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Схема проводки на ИЖ Планета 5: подключение приборов и органов управления

Алгоритм действий следующий:

1. устанавливаем мотоцикл на подножку;
2. включаем нейтраль;
3. выкручиваем свечу зажигания из цилиндра;
4. снимаем крышку картера двигателя;

Процесс регулировки прерывателя

1. проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
2. с помощью отвертки ослабляем затяжку стопорного винта;
3. используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
4. собираем все обратной последовательности;

Процесс измерения зазора с помощью щупа

1. включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

1. в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
2. при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
3. при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

1. ослабляем с помощью рожкового ключа контргайку;
2. включаем зажигание;
3. нажимаем на кнопку включения звукового сигнала;
4. с помощью отвертки регулируем тональность;
5. повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
6. затягиваем контрольную гайку.

Регулировочный винт звукового сигнала мотоцикла

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о схеме проводки ИЖ Юпитер 5). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Головное освещение

В европейских странах существует требование, касающееся обязательной комплектации мотоциклов и подобной техники аккумуляторной батареей с генераторами с постоянными магнитами. В Российской Федерации таких ограничений нет. С установленным генератором мотоцикл «ИЖ Планета-4» не нуждается в съемном источнике тока для запуска двигателя. Соответственно, именно поэтому в базовую комплектацию не входит аккумуляторная батарея.

Цепь головного света состоит из заднего стоп-сигнала, стояночного света и контрольной лампы синего цвета. На мотоцикле установлен спидометр с показателями пробега (суточного и общего), тахометр, контрольные лампы для указателей поворота и головного света, вольтметр и датчик температуры двигателя. Очень часто в процессе эксплуатации необходимо выставлять зазор между контактами прерывателя. Для этого лучше всего воспользоваться схемой и специальными инструментами, чтобы знать, какие элементы необходимо подвергнуть демонтажу.

Головное освещение

В европейских странах существует требование, касающееся обязательной комплектации мотоциклов и подобной техники аккумуляторной батареей с генераторами с постоянными магнитами. В Российской Федерации таких ограничений нет. С установленным генератором мотоцикл «ИЖ Планета-4» не нуждается в съемном источнике тока для запуска двигателя. Соответственно, именно поэтому в базовую комплектацию не входит аккумуляторная батарея.

Цепь головного света состоит из заднего стоп-сигнала, стояночного света и контрольной лампы синего цвета. На мотоцикле установлен спидометр с показателями пробега (суточного и общего), тахометр, контрольные лампы для указателей поворота и головного света, вольтметр и датчик температуры двигателя. Очень часто в процессе эксплуатации необходимо выставлять зазор между контактами прерывателя. Для этого лучше всего воспользоваться схемой и специальными инструментами, чтобы знать, какие элементы необходимо подвергнуть демонтажу.

Поделись в соц.сетях:

Электрооборудование ИЖ Планета 5

Проводка ИЖ Планета 5 включает в себя:

• генератор;
• аккумулятор;
• систему зажигания;
• фонари фар;
• контрольные приборы;
• элементы коммутации.

Генератор

Устройство генератора ИЖ Планета 5:

• регулятор напряжения с выпрямителем БПВ-14-10 — 1;
• ротор — 2;
• статор с обмотками — 3;
• щетки токоснимателя — 4;
• кулачок системы зажигания (батарейной) — 5;
• контактный узел системы зажигания — 6.

Генератор преобразовывает механическую энергию бензинового двигателя в электрическую, чем обеспечивает зарядку аккумулятора. Переменный ток вырабатывается 3 обмотками и подается на выпрямитель, который преобразует его в постоянный. В качестве возбудителя используется дополнительная катушка.

Фотогалерея: генератор ИЖ Планета 5 и его устройство

Генератор ИЖ Планета 5
Устройство генератора

Аккумулятор

Для снабжения всех компонентов требуется маломощный накопитель энергии именно на 12 вольт, так как в ИЖ Планета 5 отсутствует стартер.
Задача свинцово-кислотного аккумулятора только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска.

Аккумулятор

Система зажигания

В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Чтобы детонация происходила только в нужном положении поршня, существует прерыватель зажигания.

Система зажигания

В заводской комплектации в этой модели установлена классическая система зажигания, которая требует периодической зачистки контактов прерывателя и регулировки зазора между ними.

Установка бесконтактной СЖ на мотоцикл даёт:

• своевременное мощное искрообразование;
• снижение уровня вибрации;
• уменьшение расхода топлива.

Контрольные приборы

На мотоцикле стоят следующие контрольные приборы:

• тахометр, на котором находятся контрольные лампочки головного света и поворотов;
• спидометр, показывающий общий и суточный километраж;
• указатель температуры силового двигателя;
• вольтметр.

Контрольные приборы

Лампы фонарей фар и приборной панели

В качестве светотехники и для подсветки приборной панели устанавливаются обычные лампы накаливания. За подачу электроэнергии с аккумулятора к лампам отвечают элементы коммутации.

В цепь головного света входят лампы:

• головного света фары (35 ватт);
• стояночного света фары (4 Вт);
• контрольная — синего цвета включения (2 ватт);
• заднего стоп-сигнала (15 Вт).

Передняя фара

Элементы коммутации

Элементы коммутации — это различного рода переключатели, которые замыкают либо размыкают электрическую цепь. В действие могут приводиться при помощи клавиш на приборной панели (например, поворотники) либо за счет датчиков.

В ИЖ Планета 5 к элементам коммутации относятся:

• переключатели поворотов;
• клавиша сигнала;
• переключатели ближнего/дальнего света фар;
• датчик нейтральной передачи;
• замок зажигания;
• датчики ножного и ручного тормоза.

Улучшения мотоцикла

На мотоцикле появились новые электрические устройства:

1. Генератор переменного тока нового поколения мощностью 100 Вт,
2. Новый электронный блок, состоящий из выпрямителя и регулятора напряжения БПВ14-10,
3. Электронный коммутатор,
4. Катушка зажигания ИЖ-ПС,
5. Современные приборы и контрольные лампы.

Кроме того, возросла мощность приборов освещения, в сравнении, например, со схемой проводки ИЖ Планета 2:

1. Головного света фар,
2. Габаритных огней,
3. Указателей поворотов,
4. Стоп-сигналов.

Справочно: сочетание надежности работы двигателя и улучшения заметности повысило безопасность транспортного средства на дорогах общего пользования.

Генератор

Мотоцикл оборудован 3-фазным генератором переменного тока, который имеет схему электромагнитного возбуждения. Принцип его работы основывается на некоторых особенностях. Так, электросхема «ИЖ Планета-4» выглядит следующим образом: ток подается на выпрямитель, который, в свою очередь, преобразует его в постоянный, затем через замок зажигания подает его потребителям. В заводской инструкции генератора представлены следующие элементы:

— регулятор напряжения с выпрямителем «БПВ-14-10»;

— статор генератора вместе с обмотками;

— ротор генератора;

— кулачок батарейной системы зажигания и контактный узел системы зажигания;

— щетки токоснимателя.

Для справки: обмотки на трехфазных генераторах мотоцикла «ИЖ Планета-4» соединяются по типу «звезда» или «треугольник», а выпрямитель устанавливается отдельным блоком, и уже непосредственно к нему подключается электропроводка.

Этапы доработки электрооборудования

Вся процедура перехода на без аккумуляторную схему сводится к:

1. Замене компонентов на 12 вольтовое оборудование;
2. Переделке генератора, а иногда и его заимствовании с другой модели;
3. Замене ламп с 6В на 12 В.

Генератор

Основная сложность переделки генератора заключается в изготовлении специального промежуточного кольца. Для этого требуется помощь токаря – кольцо вытачивается на токарном станке .

1. Просверливаются два 6 мм отверстия — для возможности закрепления кольца на правой половине картера;
2. Для крепления генератора к кольцу просверливаются три М5;
3. На кольце вырезается сегмент, облегчающий установку под перегородкой правой половины картера;
4. Вырезы под приливы крышки картера делаются справа и снизу.

На схеме цифрами обозначено:

1. Картер – правая половина;
2. Коленвал силового агрегата;
3. Винты крепления промежуточного фланца;
4. Сам промежуточный фланец;
5. Изготовленная из жести конусная втулка (S 0,8 мм);
6. Статор генератора;
7. Винты М5 крепления генератора;
8. Ротор генератора;
9. Датчик вращения;
10. Болт крепления ротора.

Электросхема

При переделке на работу без аккумулятора схема электропроводки ИЖ Планета 3 мотоцикла остается штатной:

1. Провода к потребителям электроэнергии (габаритам, стоп-сигналам, головному свету и приборам) остаются без изменения;
2. Штатная катушка зажигания заменяется на другую – типа Б300Б;
3. электронный коммутатор КЭТ-1 можно расположить в инструментальном ящике, что способствует его защите от внешних факторов.

Выводы: предложенный способ переделки опробован на тысячах мотоциклах отечественных владельцев (см. также схему проводки ИЖ Юпитер 5). И доказал свою состоятельность безотказной работой, улучшенным искрообразованием и уверенным пуском двигателя в суровых зимних условиях.

Источник

Схема проводки Иж планета – 5, как определить неисправность

07.04.2017

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.

Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.

Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

Механическое повреждения — корпуса, пластин, вытекание электролита.

Потеря плотности электролита — определяется замером с помощи ареометра.

Замыкание пластин в банках — выявляется замером сопротивления.

Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

Обгорание контактов прерывателя — определяется визуально.
Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Элементы коммутации

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Установка регулятора напряжения

Шаг 1: Отключите проводку от аккумулятора.

Шаг 2: При помощи отвертки открутите крепление старого регулятора напряжения и аккуратно удалите его.

Шаг 3: Правильно подсоедините новый регулятор напряжения, следуя указаниям в инструкции производителя.

Шаг 4: Закрепите новый регулятор напряжения на месте старого при помощи отвертки.

Шаг 5: Подсоедините проводку обратно к аккумулятору.

Шаг 6: Проверьте корректность подключения регулятора напряжения и убедитесь, что все соединения надежно закреплены.

Шаг 7: Включите зажигание и проверьте работу регулятора напряжения, а также исправность других систем в вашем мотоцикле.

Шаг 8: При необходимости отрегулируйте напряжение при помощи регулятора.

Готово! Теперь ваша Иж Планета 4 имеет новый и исправный регулятор напряжения.

Техническое обслуживание

Улучшения мотоцикла

На мотоцикле появились новые электрические устройства:

1. Генератор переменного тока нового поколения мощностью 100 Вт,
2. Новый электронный блок, состоящий из выпрямителя и регулятора напряжения БПВ14-10,
3. Электронный коммутатор,
4. Катушка зажигания ИЖ-ПС,
5. Современные приборы и контрольные лампы.

Кроме того, возросла мощность приборов освещения, в сравнении, например, со схемой проводки ИЖ Планета 2:

1. Головного света фар,
2. Габаритных огней,
3. Указателей поворотов,
4. Стоп-сигналов.

Справочно: сочетание надежности работы двигателя и улучшения заметности повысило безопасность транспортного средства на дорогах общего пользования.

Схема электро проводки на иж планета 4

Схема электро проводки на иж планета 4

Одометр скрутить ваз схема схема электро проводки на иж планета 4.

Схема электро проводки на мотоцикл иж юпитер4 maria иж планета 5 схема электро проводка Разъём подключения реле от иж планета 4 и иж схемы иж планета 4 схема проводки на иж.

Иж юпитер 5 иж планета 5 схема схема проводки на электро схема планета Купить электро проводку на иж юпитер 5 иж планета 5 и иж юпитер 5 схема проводки.

Схемы на все случаи жизни схема электро проводки на иж юпитер 3 опубликовано 07 05 2013 Схема проводки на иж планета 3 фото карта индии карты курорта на minecraft географска карта.

Электронная схема проводки иж с электро схема на мотоцикл иж планета Разъём подключения реле от иж планета 4 электро проводку на иж схема проводки на иж.

Собственно сама схема электропроводки иж планета 5 1 4 10 схема схема электро проводки на Классическая схема проводки система зажигания с прерывателем на иж планета 5.

Схема видео передатчика на микросхеме

Схема электрооборудования автомобиля ваз-21150

Схема проводки автомобиля ваз 21099

Схема проводки ИЖ Планета 5

Подробная цветная схема подключения проводки мото ИЖ Планета 5

Разъяснения к схеме

Номера на электросхеме соответствуют следующим элементам:

1. Тумблер света, габариты/ближний.
2. Переключатель света, указатели поворота и кнопки звукового сигнала.
3. Передние «поворотники».
4. Подсветка приборного щитка.
5. Контрольная лампа работы генератора.
6. Индикатор работы маслонасоса.
7. Лампочка, отражающая работу нейтральной передачи в КПП.
8. Указатели поворота.
9. Индикатор дальнего света фары.
10. Лампочка переднего габаритного огня.
11. Лампа головного света фары.
12. Звуковой сигнал.
13. Датчик Холла.
14. Генератор.
15. Замок зажигания.
16. Реле-прерыватель указателей поворота.
17. Датчик контрольной лампы нейтральной передачи.
18. Блок БПВ 14-10.
19. Коммутатор.
20. Аккумулятор.
21. Предохранитель.
22. Блок реле.
23. Катушка зажигания.
24. Датчик стоп-сигнала ножного тормоза.
25. Задние указатели поворота.
26. Задний фонарь с лампами.

Описание условных обозначений для выводов на блоке выпрямитель-регулятора БПВ 14-10:

• –x1 — «минус» обмотки возбуждения генератора;
• –x2 — «минус» аккумулятора («масса»);
• x2 — «плюсовой» провод на контрольную лампу щитка приборов;
• x3 — «плюсовой» провод на индикатор щитка;
• x4, x5, x7 — фазы статорной обмотки;
• x8 — «плюс» аккумуляторной батареи.

Замок зажигания

Замок зажигания является посредником между потребителями электрической энергии и источниками электрической энергии.

Разборка и сборка вторичного вала коробки передач

После разборки коробки передач, отогнув стопорную шайбу, отвернуть гайку снять звездочку

Затем осторожно вынуть вторичный вал

Щиток приборов мотоцикла ИЖ Планета 4

Мотоцикла ИЖ Планета 4 щиток приборов является основным комутирующим устройством, через которое проходят основные команды пуска и управления мотоциклом.

Установка регулировка зажигания ИЖ Юпитер, Планета

Установка зажигания мотоциклов ИЖ заключается в регулировке максимального зазора контактов прерывателя

И второе самое важное момент искрообразования

При использовании материала обязательна активная ссылка на planeta-4.ru !

Генератор

Мотоцикл оборудован 3-фазным генератором переменного тока, который имеет схему электромагнитного возбуждения. Принцип его работы основывается на некоторых особенностях. Так, электросхема «ИЖ Планета-4» выглядит следующим образом: ток подается на выпрямитель, который, в свою очередь, преобразует его в постоянный, затем через замок зажигания подает его потребителям. В заводской инструкции генератора представлены следующие элементы:

— регулятор напряжения с выпрямителем «БПВ-14-10»;

— кулачок батарейной системы зажигания и контактный узел системы зажигания;

Для справки: обмотки на трехфазных генераторах мотоцикла «ИЖ Планета-4» соединяются по типу «звезда» или «треугольник», а выпрямитель устанавливается отдельным блоком, и уже непосредственно к нему подключается электропроводка.

Щиток приборов

В облик новой модели мотоцикла хорошо вписался новый щиток приборов, объединивший:

1. Спидометр,
2. Замок зажигания автомобильного типа,
3. Контрольные и сигнальные лампы.

Вывод контрольных ламп отдельно от шкал приборов положительно сказался на информативности. Теперь водителю легко увидеть их показания дополнительно снабженные надписями.

Также легко осуществлять и замену перегоревших ламп:

1. Используя крестообразную отвертку,
2. Вывернуть 3 шурупа (на схеме вверху под №3),
3. Снять крышку,
4. Извлечь вышедшую из строя лампу,
5. Установить рабочую,
6. Собрать щиток в обратной последовательности.

Бесконтактная система зажигания

Схема электропроводки ИЖ Юпитер 4 имела еще одно отличие от мотоциклов прошлых лет выпуска, например от схемы проводки ИЖ Юпитер 3.

На него устанавливалось бесконтактное электронное зажигание, позволявшее улучшить все рабочие характеристики:

1. Мощность двигателя возросла на 3 л.с.,
2. Появилась возможность эксплуатировать мотоцикл даже с «подсевшим» аккумулятором.

Настройка угла опережения зажигания

В отличие от классической схемы контактного зажигания, как в электропроводке Ява 350 где время размыкания контактов можно определить и отрегулировать с помощью сигнальной лампочки, в бесконтактной системе зажигания (БСЖ) подобные методы неприменимы.

Предостережение: Проводка ИЖ Юпитер 4 не предназначена для проверки высоковольтного провода на искру – только на свече, прислоненной к «массе». Дело в том, что слишком большое расстояние провода от массы спровоцирует скачок напряжения во вторичной обмотке катушки, и разряд выведет ее из строя. Как правило, подобный «эксперимент» выводит из строя и выходной транзистор коммутатора, что автоматически приводит к его отказу.

Для выставления угла опережения зажигания необходимо:

1. присоединить своими руками вольтметр в цепь с датчиком Холла. Провод «+» подключите к контакту №2, а «-» присоедините к №3,
2. провернуть коленвал в положение, соответствующее моменту искрообразования в одном из цилиндров,
3. включить зажигание,
4. провернуть модулятор до изменения показаний вольтметра,
5. скачок напряжения соответствует моменту разряда БСЖ,
6. зафиксировать положение модулятора с помощью крепежного болта,
7. повторить операцию для второго цилиндра.

Совет: Используйте вольтметр сопротивлением 10-50 кОм, оснащенный шкалой не менее 15 В. Такой вольтметр позволит более точно считывать показания.

Электронный коммутатор

Особенностью бесконтактной системы зажигания является электронный коммутатор. По сути, на всех без исключения мотоциклах и автомобилях, оснащаемых трехфазным асинхронным генератором с электромагнитным возбуждением он абсолютно одинаков.

Поэтому, установка на мотоциклы ВАЗовских коммутаторов – не прихоть или «глупость», а совершенно обоснованный с точки зрения электрики подход:

1. принцип действия у них одинаков,
2. параметры работы схожие,
3. габаритные размеры допускают монтаж на мотоцикле в ящике для инструментов.

Справочно: вдобавок ко всему, цена «чужих» коммутаторов дешевле благодаря их массовости. Тогда как на ИЖ Планета и Юпитер коммутаторы достаточно дефицитная запчасть.

Регулятор напряжения

Еще одной особенностью отличается ИЖ Юпитер 4 – блоком выпрямителя и регулятора напряжения БПВ14-10:

1. Он замеряет напряжение в сети,
2. При падении (низкие обороты генератора), реле увеличивает подачу тока подмагничивания,
3. При увеличении (высокие обороты генератора) реле уменьшает подмагничивание.

В результате подобной работы напряжение в бортовой сети мотоцикла постоянно удерживается на уровне 14-14,5 В. Сделано это специально, чтобы аккумулятор не участвовал в процессе искрообразования и постоянно заряжался.

Улучшение штатной системы

Для тех владельцев, которые не хотят переходить на бесконтактную систему зажигания, существуют и другие способы улучшения искрообразования.

При этом проводка мотоцикла ИЖ Юпитер 5 анализируется на предмет проблемных мест, и чаще всего:

1. Диагностируется первичная цепь от АКБ к катушке;
2. Выявляются места снижения напряжения, вызванные эксплуатационными условиями.

Простой осмотр первичной цепи продемонстрирует сразу несколько проблемных мест:

1. четыре штепсельных разъема;
2. аварийный выключатель зажигания;
3. контакты центрального переключателя;
4. контакты прерывателя.

При идеальных условиях эксплуатации столь сложный участок цепи будет работать безотказно.

А на практике он подвергается пыли грязи, летящей из-под колес, поэтому в цепи из-за увеличения сопротивления в местах контактов:

1. снижается напряжение с 12 В до 7-8 В;
2. этого недостаточно для возбуждения мощного разряда вторичной обмотки катушки;
3. как следствие – низкий разряд на свече, делающий затруднительным воспламенение горючей смеси в цилиндрах.

А если к этому добавить «севший» аккумулятор и замасленные свечи с обгоревшими контактами, то процесс искрообразования становится и вовсе проблематичным.

Решают подобные дефекты мотоциклисты следующим образом:

1. традиционная пайка. Проводка на ИЖ Ю5 избавляется от штепсельных соединений и банально пропаивается вручную каждый проводок с последующей изоляцией;
2. установка дополнительного тумблера (на схеме №1), отключающего всех потребителей в момент запуска двигателя. Это позволяет подать на катушку максимальное напряжение с аккумуляторной батареи;
3. переделка замка зажигания. К свободному разъему замка 4 (на схеме №2) припаивается провод, второй конец которого подается на плюсовую клемму катушки.
   Штатный провод зажигания от клеммы 5 переносится на клемму 6 и при активации данного положения ключа, активируется упрощенная схема подачи питания с АКБ на первичный контур катушки.

Выводы: вы можете узнать из данной статьи не только опробованные способы улучшения электрической части мотоцикла (как и в статье об ), но и просмотреть видео материалы, наглядно демонстрирующие алгоритм работ по модернизации.

Мотоцикл ИЖ Планета 4 выпрямитель-регулятор напряжения основная роль которого является выпрямление тока, зарядка аккумулятора и питание всех электрических приборов мотоцикла от генератора переменного тока мощностью 100вт. Выпрямитель-регулятор изменяет переменный ток в постоянный и делает его более стабильным.
Что сказывается в лучшую сторону на освещение, работу прерывателя указателей поворотов и стоп сигнала. Исправность выпрямитель-регулятора напряжения и заодно исправность генератора на мотоциклах ИЖ проверяется с помощью контрольной лампы. При заглушенном двигателе контролька горит, при заведенном гаснет. Это говорит о том что генератор и выпрямитель-регулятор исправны.

Уход за выпрямитель-регулятором заключается в очистке от пыли и грязи.
Грязь тормозит охлаждение выпрямитель-регулятора, что проводит к выходу его из строя.

Для правильного подключения, выпрямитель-регулятора напряжения на мотоцикле иж планета 4, на следующем фото видно какого цвета провод и куда подключен на соединительной колодке.
Условные обозначения выводов на блоке выпрямитель-регулятора БПВ 14-10.
-x1- минус обмотки возбуждения генератора, цвет провода Ч — чёрный
-x2 – минус аккумуляторной батареи (масса), цвет провода Кч — коричневый
x3 – плюсовой провод на контрольную лампу щитка приборов, цвет провода Г — голубой
x4, x5, x7 – фазы статорной обмотки генератора, цвет провода Р — розовый
x8 – плюс аккумуляторной батареи, цвет провода К — красный

Схема электрическая принципиальная блока БПВ 14-10Б

Если нужна картинка схемы большего резмера можно скачать по этой ссылке совершенно бесплатно.

При эксплуатации мотоцикла ИЖ Планета 4 работа выпрямителя-регулятора сказалась в лучшую сторону. Освещение стало стабильным, реле поворотов работает чётче.

Основной неполадки в электропроводке мотоцикла

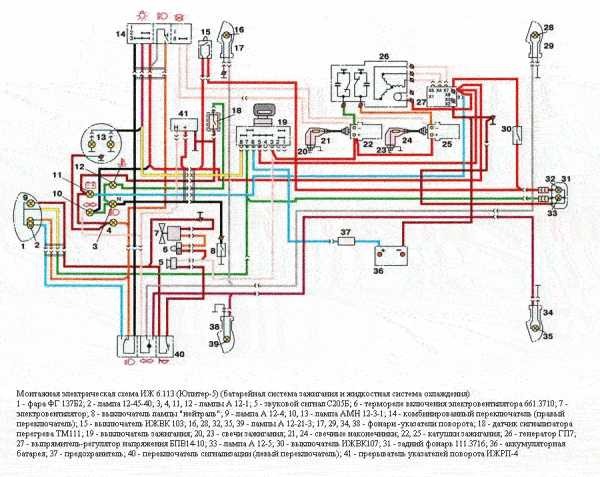

На ИЖ Юпитер 5 проводка имела большое количество контактных клемм. Поэтому основной причиной неисправностей в электросхеме было нарушение целостности соединений. Это приводило к таким моментам как, нет зарядки для АКБ, генератор не обеспечивает необходимым 12-ти вольтовым напряжением систему, коммутатор не в состоянии сформировать необходимый заряд для катушки зажигания, потеря работоспособности всеми световыми приборами и к ряду других.

Причиной утраты соединения в клеммах служило загрязнение и окисление контактов. Особенно это было характерно для мотоциклов, выпущенных в начале серийного производства. Основным способом решения данной проблемы было исключение из проводки ИЖ Юпитер 5 данных клемм.

Для этого использовалась спайка проводов напрямую между собой (по аналогии с ), а также герметизация клемм на подводящих проводах к следующим основным элементам:

• АКБ;
• генератор;
• катушка
  и свеча зажигания;
• коммутатор;
• световые
  приборы.

Это повышало надежность соединений и как следствие обеспечивало работоспособность указанных деталей, а также позволяло включать зарядку для аккумулятора с целью последующего уверенного запуска двигателя мотоцикла ИЖ Юпитер 5.

Схема электрооборудования мотоцикла ИЖ

Теперь на сайте иногда будут появляться материалы по мототехнике других марок, сегодня это схемы электрооборудования мотоциклов ИЖ. Провода на схеме электрооборудования обозначены различными цветами, облегчающими чтение электрической схемы. На Ижах применяется батарейная система зажигания, источник энергии – мотоциклетный аккумулятор. Генератор на Планета 3 Г-36М-7 или Г-36М8. Чтобы увеличить схему кликните по ней мышкой.

Схема электрооборудования мотоцикла Иж Планета 3.

1-включатель стоп-сигнала. 2 — стоп-сигнал. 3 — габаритные огни. 4 -аккумулятор. 5 -переключатель света и кнопка сигнала. 6 — сигнал звуковой. 7-датчик контрольной лампы нейтрали. 8 — катушки зажигания. 9 — предохранитель. 10 — реле-регулятор. 11 – генератор. 12 -лампочка подсветки спидометра. 13 -контрольная лампа нейтрали . 14 — лампа света фары. 15 — передние габаритные огни. 16 — переключатель центральный. 17 — контрольная лампочка работы генератора.

Здесь схема электрооборудования мотоцикла Урал.

 ИЖ 49

Планета 5

Планета 5 с электронным зажиганием

Юпитер 5

Материалы о мотоцикле ИЖ Планета Спорт, технические характеристики и описание.

Автор:

Гaличeв Илья Виктoрoвич
